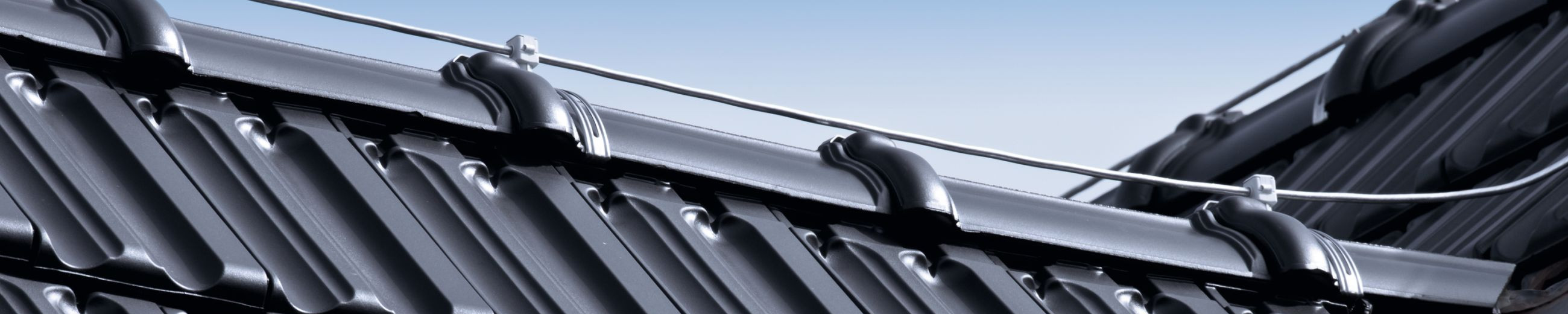

RATIO NUANCE anthrazit engobiert

RATIO

Der wirtschaftliche Falzziegel.

  • Durch das Großformat von 265 x 446 mm wird eine hohe Wirtschaftlichkeit erreicht
  • Flexible Decklänge für schnelles Arbeiten dank einem Verschiebebereich von 24 mm
  • 5 mm Verschiebespiel schaffen genügend Flexibilität auch in der Breite
  • Umfangreiche Farbpalette: 11 Farben in vier Oberflächenvariationen
  • Harmonische Formgebung in Anlehnung an das Traditionsmodell Z1 aus dem Hause Ludowici
  • Die seitlich angebrachte Wasserweiche entlastet die Seitenverfalzung und sorgt für eine optimale Wasserführung

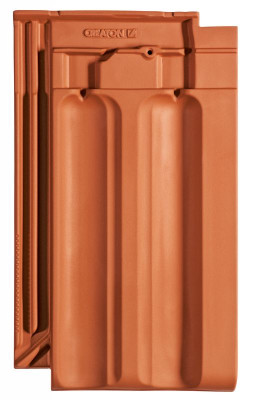

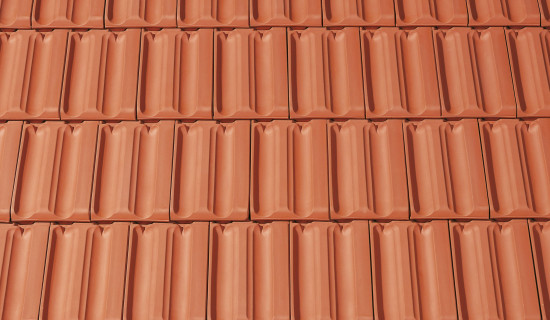

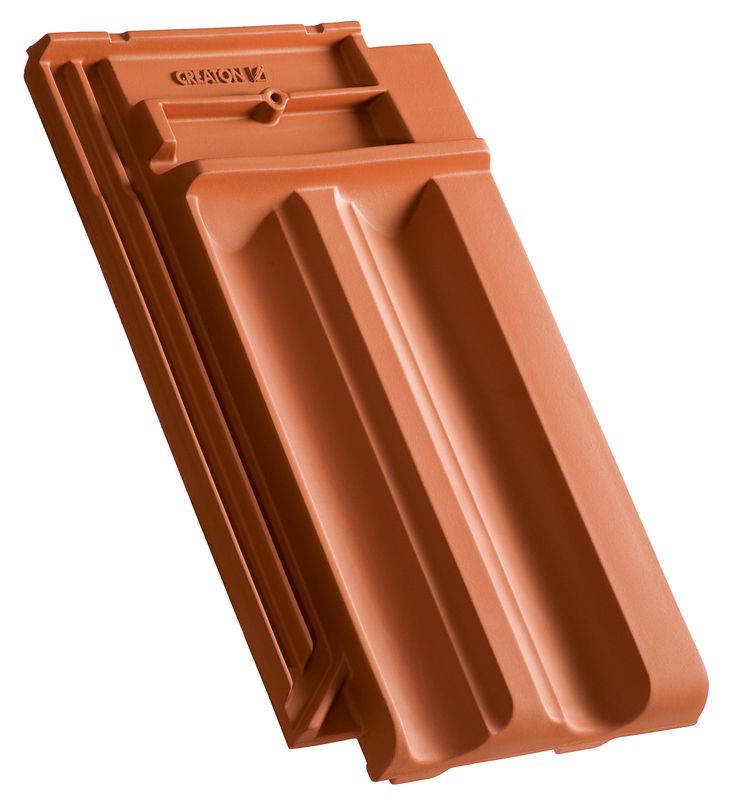

naturrot
naturrot
NUANCE rot engobiert
NUANCE rot engobiert
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert
NUANCE anthrazit engobiert
NUANCE anthrazit engobiert
FINESSE rot glasiert
FINESSE rot glasiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE kastanie glasiert
FINESSE kastanie glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
NOBLESSE antik geflammt glasiert
NOBLESSE antik geflammt glasiert

Technische Daten

Größe (ca.)265 x 446 mm
Deckbreite min. (ca.)221 mm
Deckbreite i.M. (ca.)223 mm
Deckbreite max. (ca.)225 mm
Decklänge min. (ca.)357 mm
Decklänge i.M. (ca.)368 mm
Decklänge max. (ca.)380 mm
Ziegelbedarf min. (ca.)11.7 Stück/m²
Ziegelbedarf i.M. (ca.)12.2 Stück/m²
Ziegelbedarf max. (ca.)12.7 Stück/m²
Gewicht je Stück (ca.)3.3 kg/Stück
Gewicht je m² (ca.)40.3 kg/m²
Gewicht je Palette (ca.)975 kg
Stück je Minipack6 Stück
Stück je Palette288 Stück

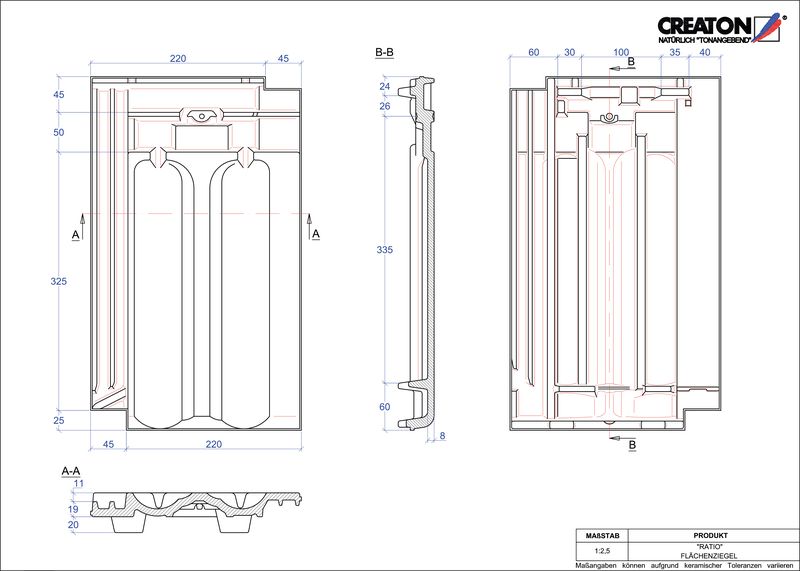

Technische Zeichnungen

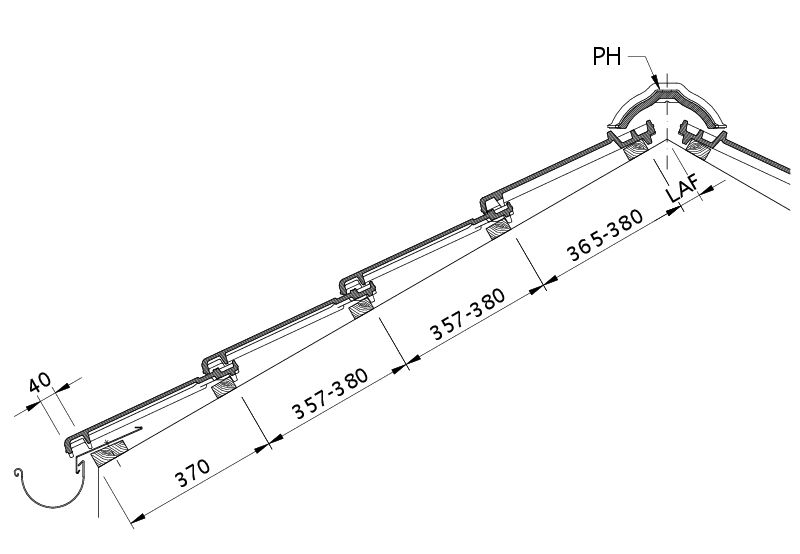

Zeichnung RATIO Dachquerschnitt DQF
Zeichnung RATIO Dachquerschnitt DQF

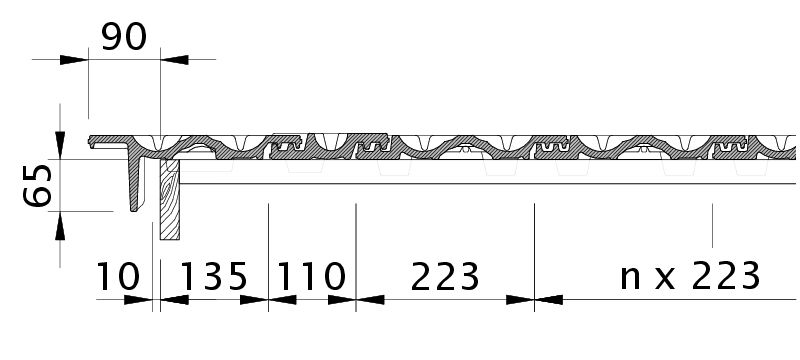

Zeichnung RATIO Ortgangziegel links mit Ortgangbrett OBL
Zeichnung RATIO Ortgangziegel links mit Ortgangbrett OBL

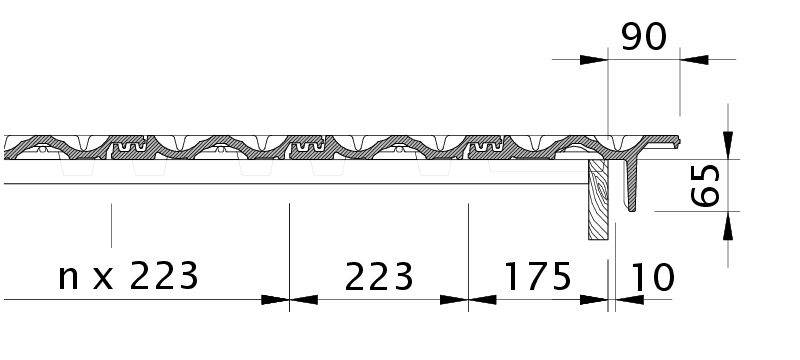

Zeichnung RATIO Ortgangziegel rechts mit Ortgangbrett OBR
Zeichnung RATIO Ortgangziegel rechts mit Ortgangbrett OBR

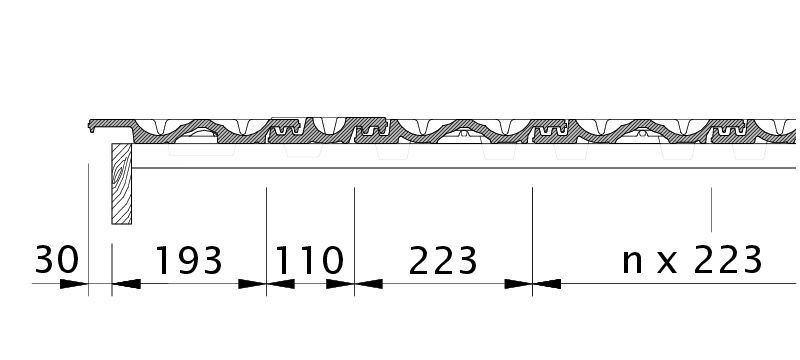

Zeichnung RATIO Ortgang links mit Ortgangblech und Doppelwulst ODL
Zeichnung RATIO Ortgang links mit Ortgangblech und Doppelwulst ODL

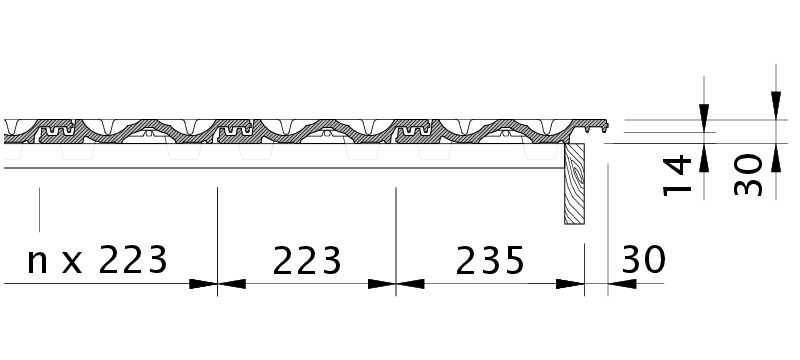

Zeichnung RATIO Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung RATIO Ortgang rechts mit Ortgangblech und Flächenziegel OFR

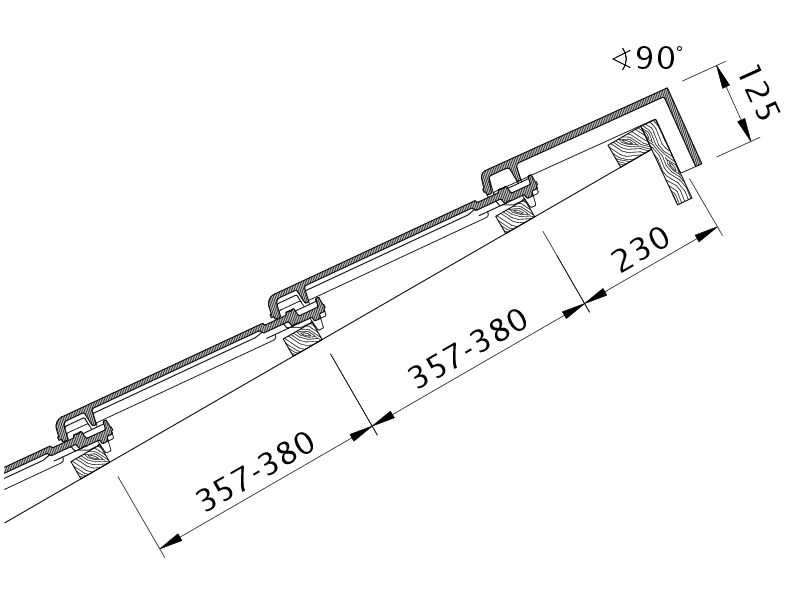

Zeichnung RATIO Pultdach-Ausführung PDA
Zeichnung RATIO Pultdach-Ausführung PDA

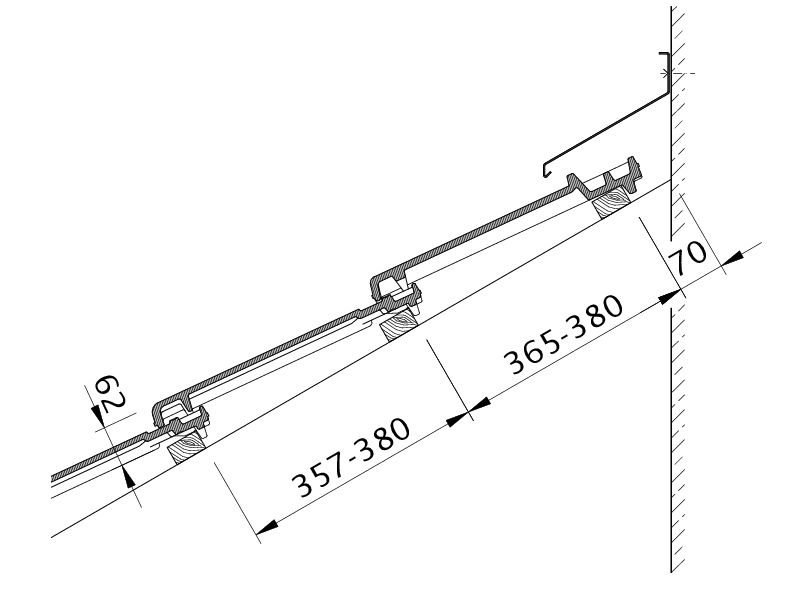

Zeichnung RATIO Wandanschluss oben mit FALZ WMF
Zeichnung RATIO Wandanschluss oben mit FALZ WMF

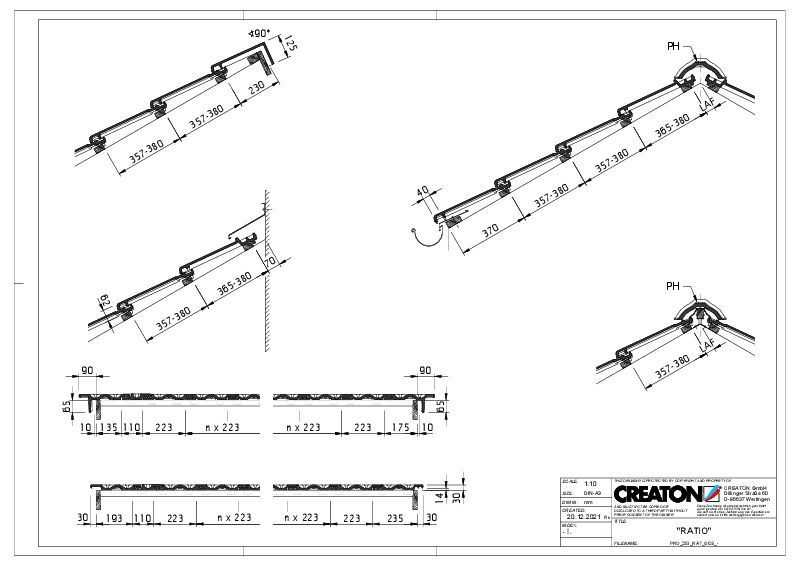

Zeichnung RATIO Gesamtansicht GES
Zeichnung RATIO Gesamtansicht GES

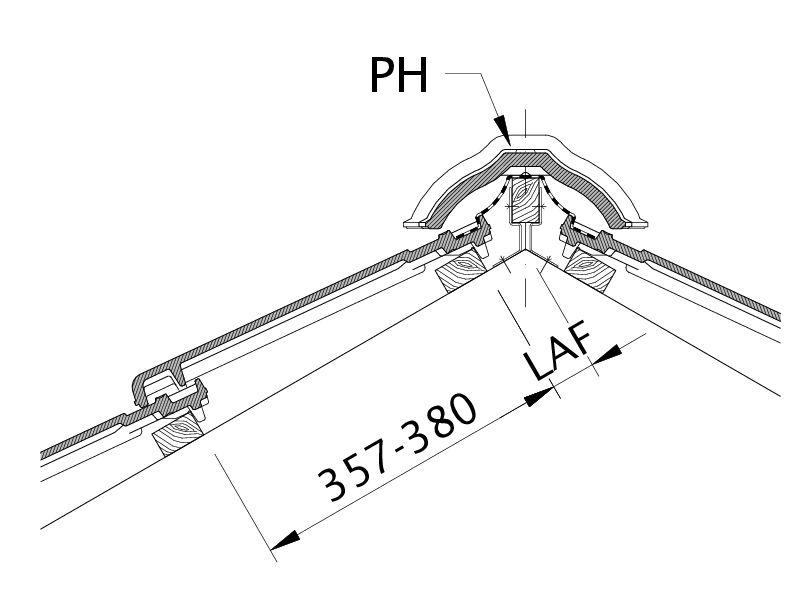

Zeichnung RATIO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF
Zeichnung RATIO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF6055505045454030
PH 2.6 Stück/lfmFLA9580757065555555
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF6055454540403015
PH 2.6 Stück/lfmFLA10590858075656565
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF555040403030205
PH 2.6 Stück/lfmFLA115100959090808085

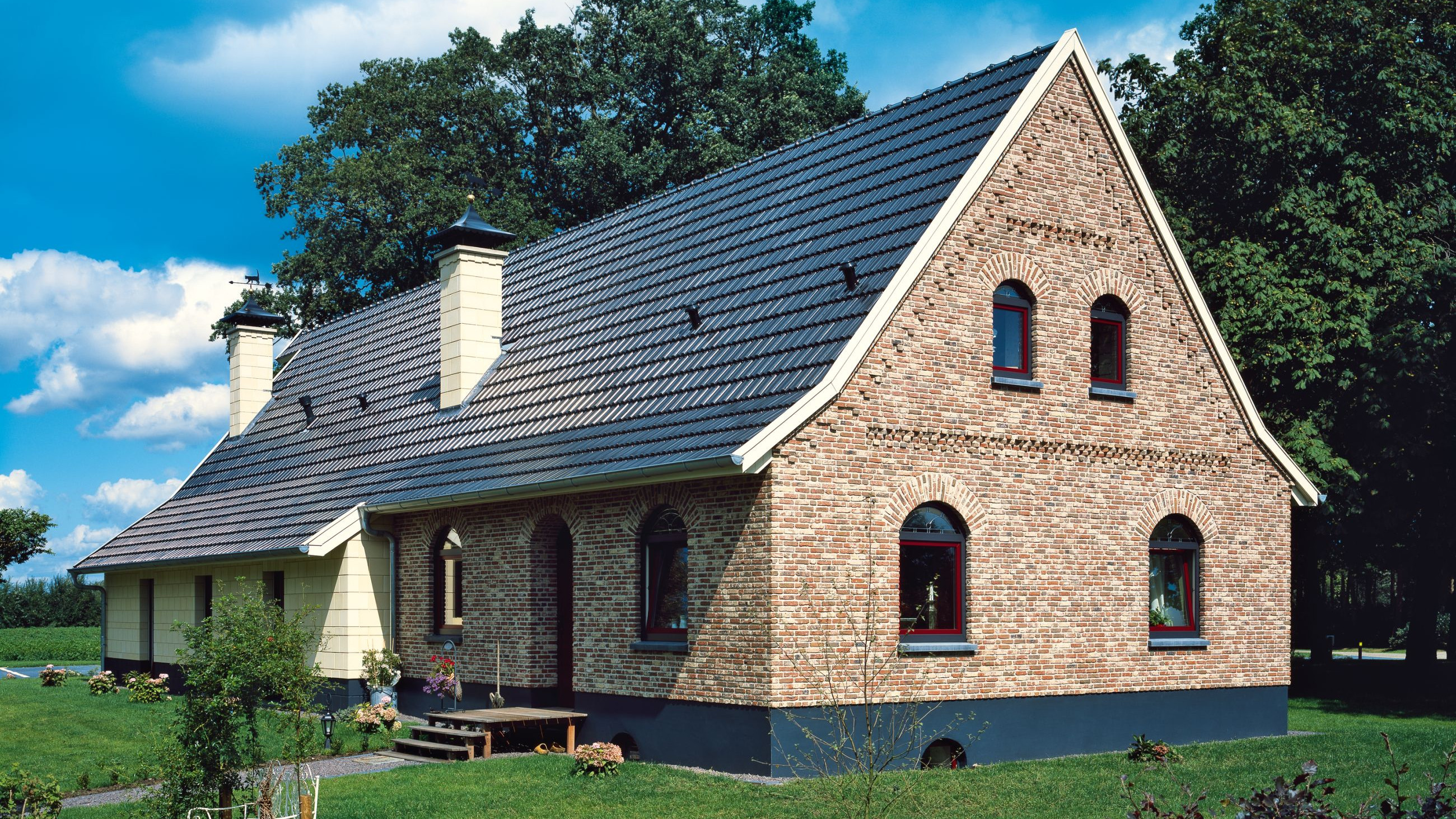

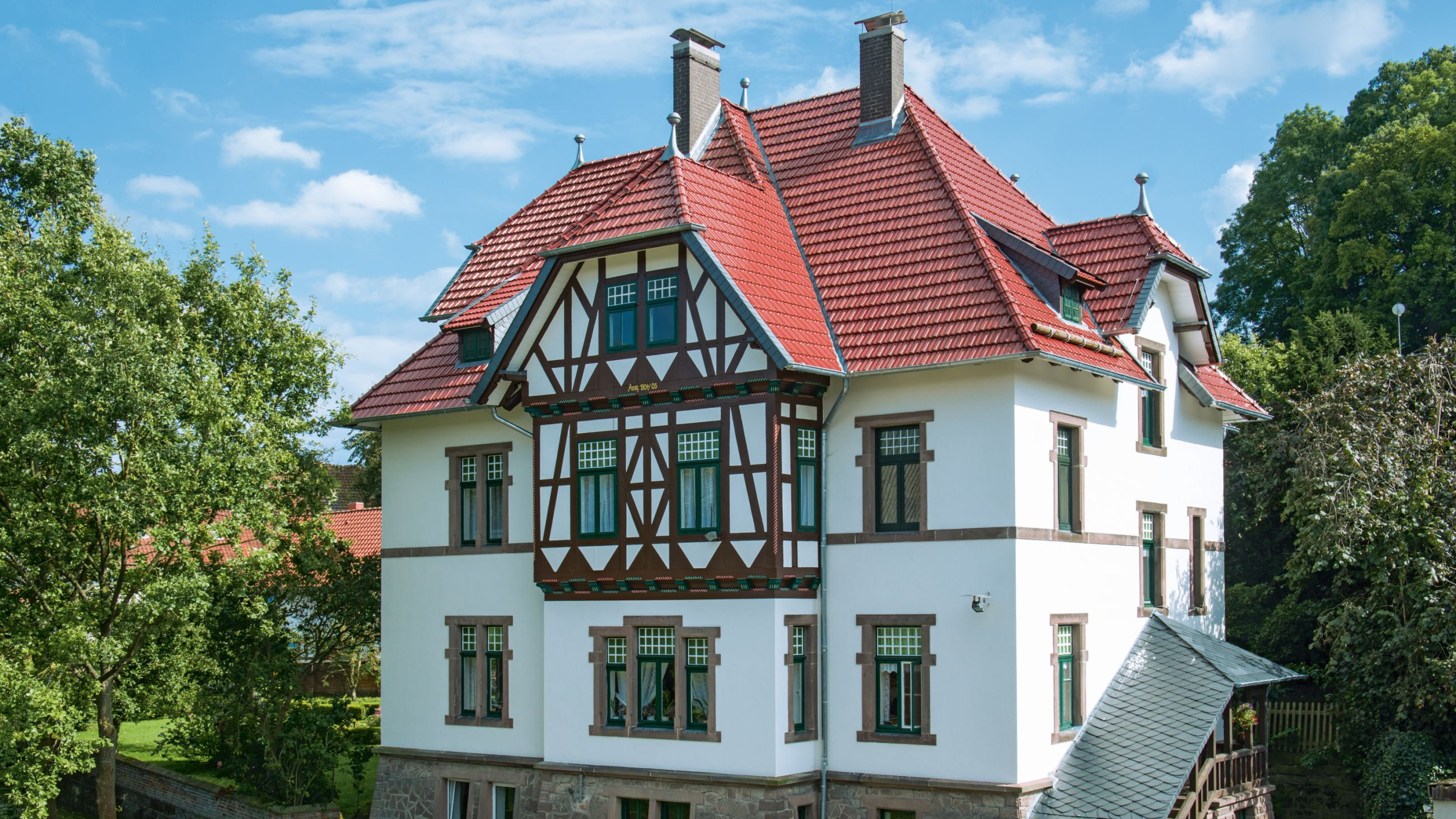

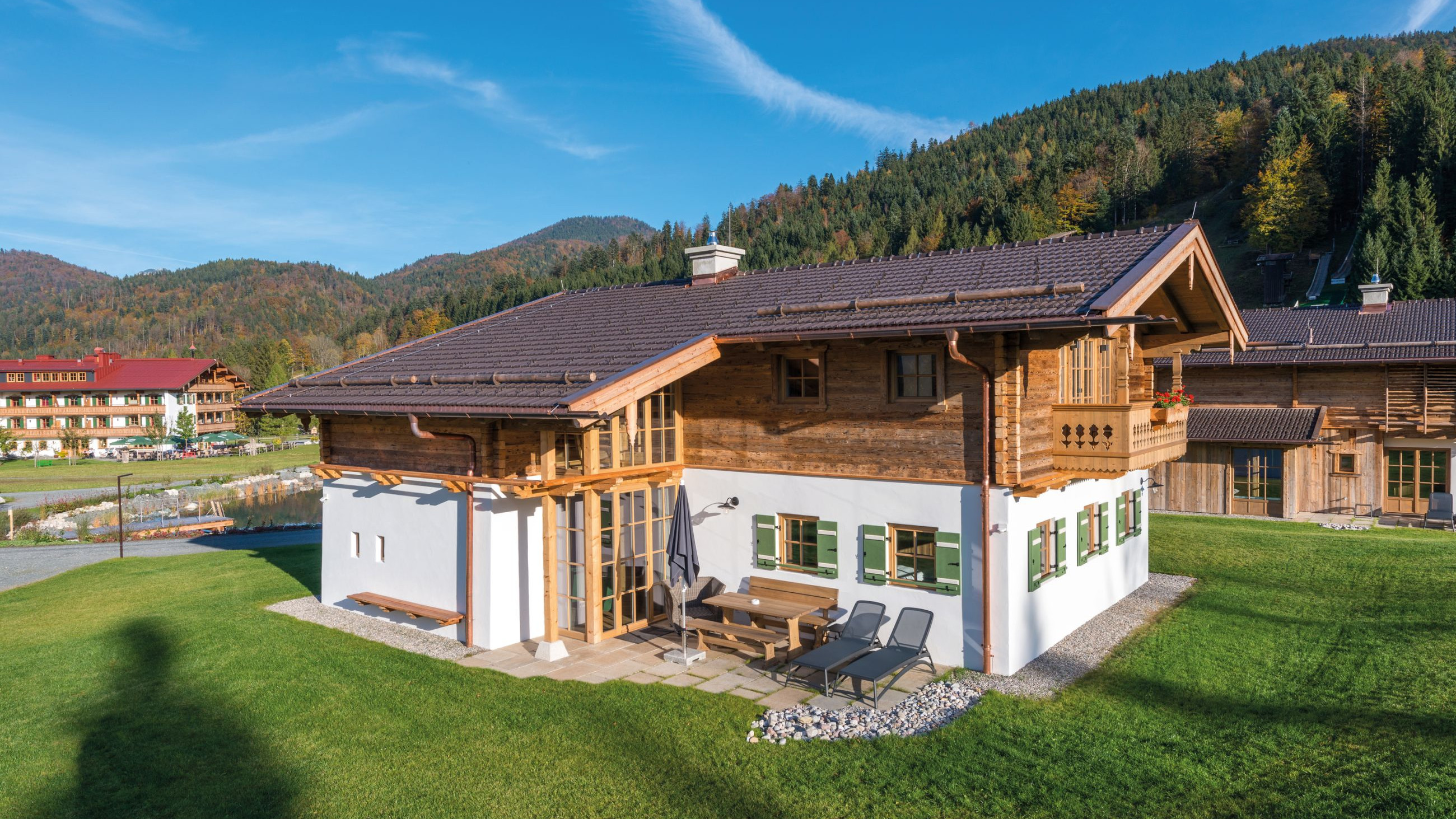

Referenzen

Zubehörsortiment

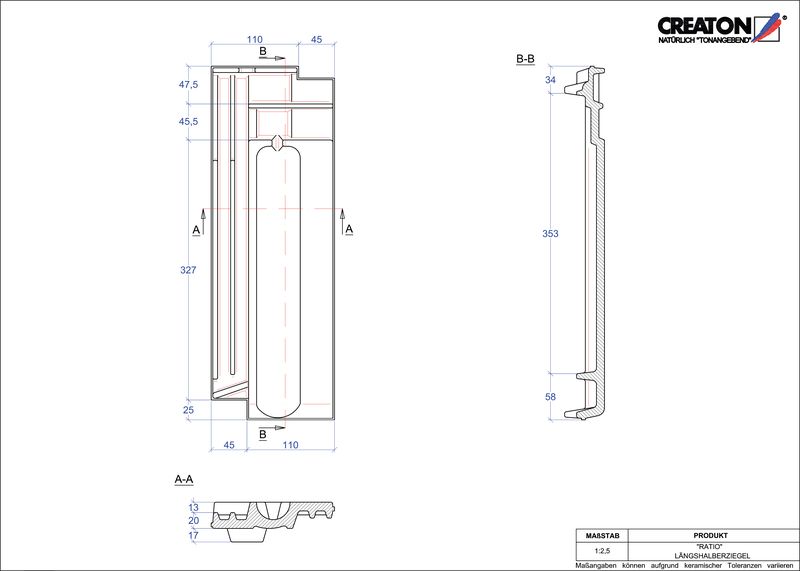

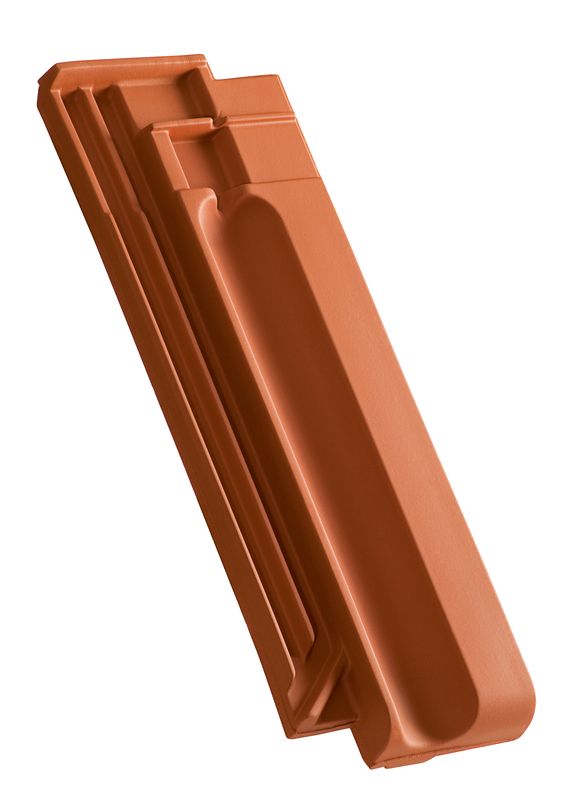

RAT HÖN Längshalber

RAT HÖN Längshalber

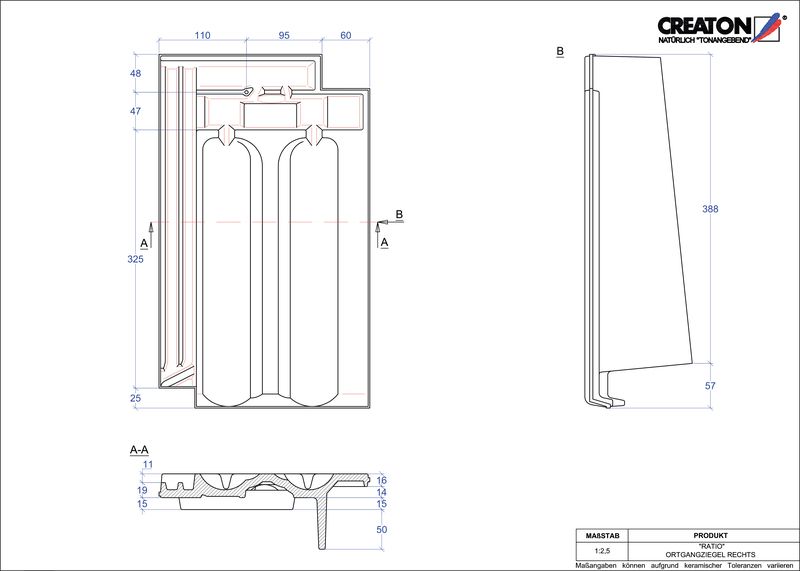

RAT HÖN Ortgangziegel rechts

RAT HÖN Ortgangziegel rechts

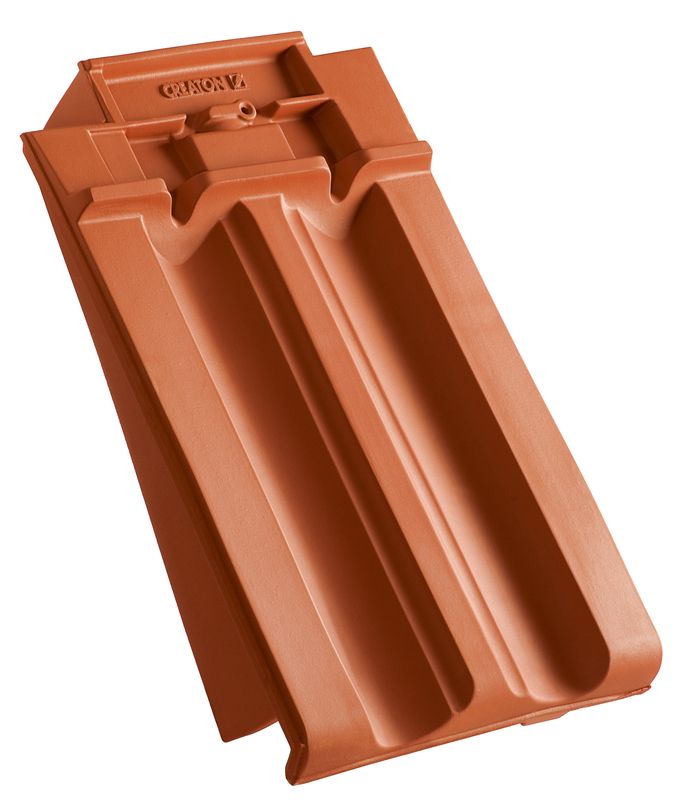

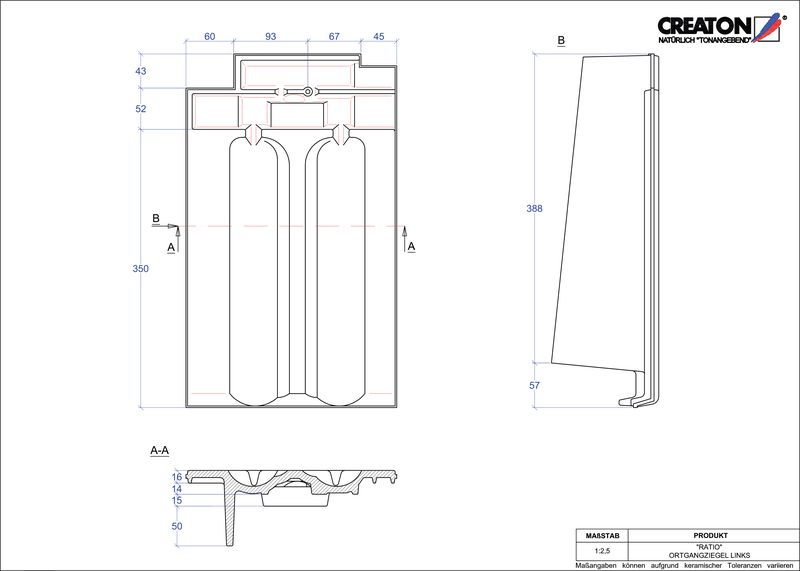

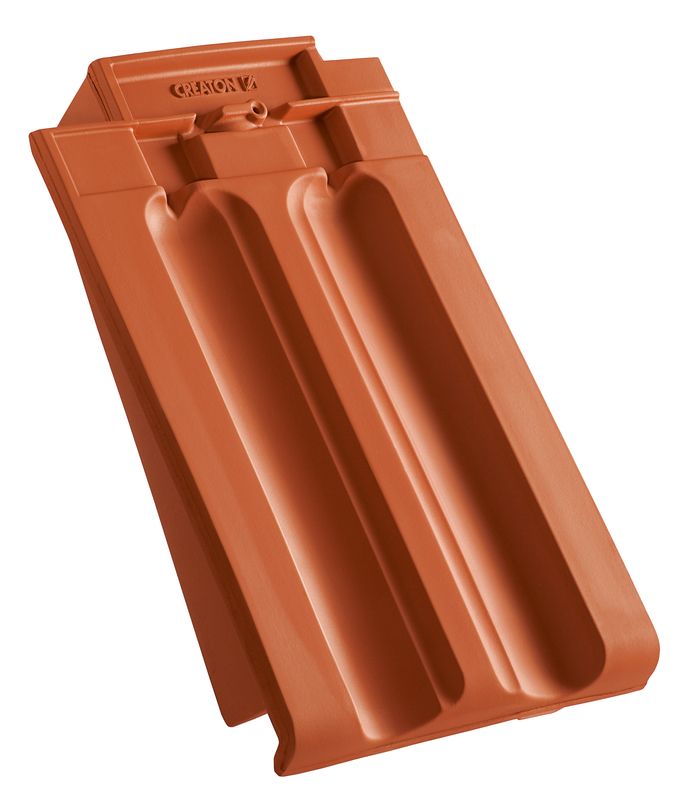

RAT HÖN Ortgangziegel links

RAT HÖN Ortgangziegel links

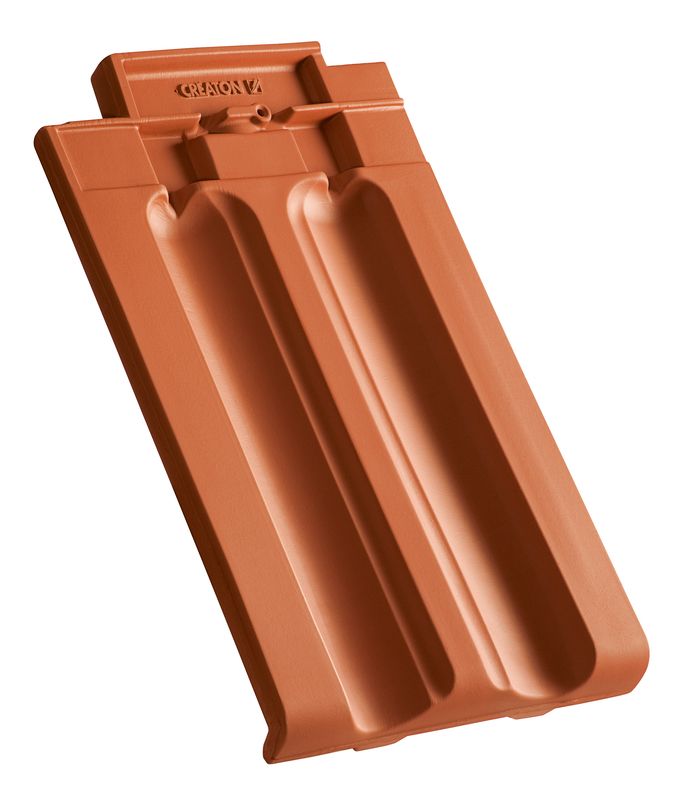

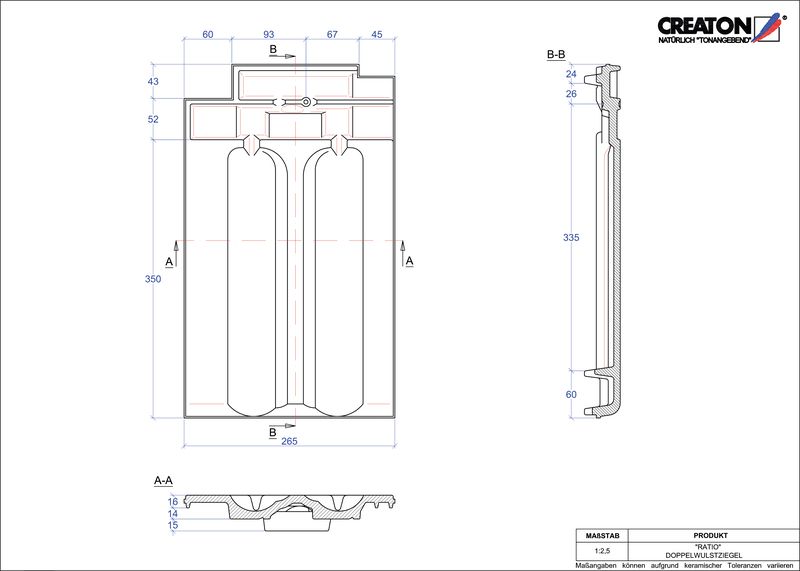

RAT HÖN Doppelwulstziegel

RAT HÖN Doppelwulstziegel

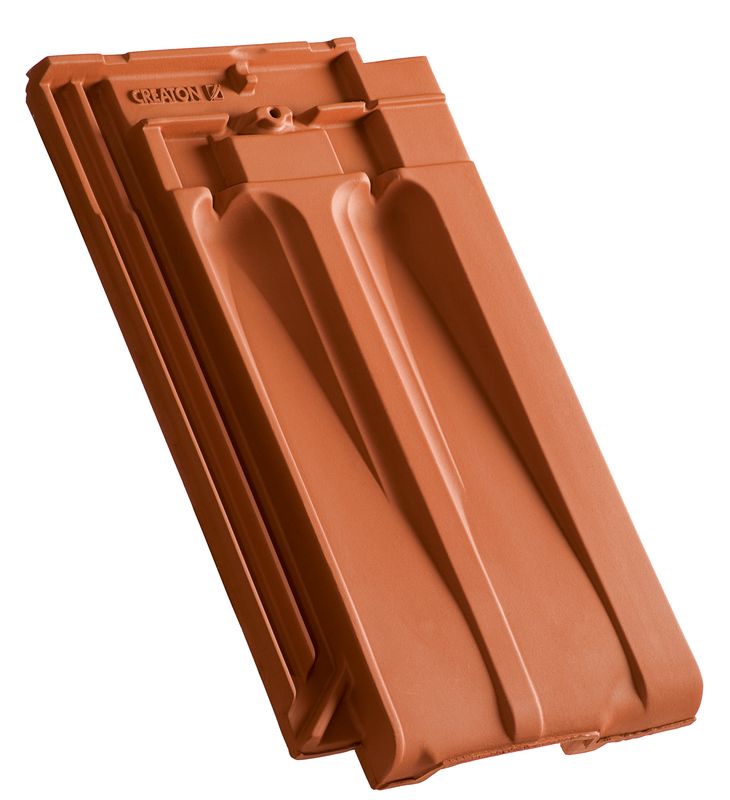

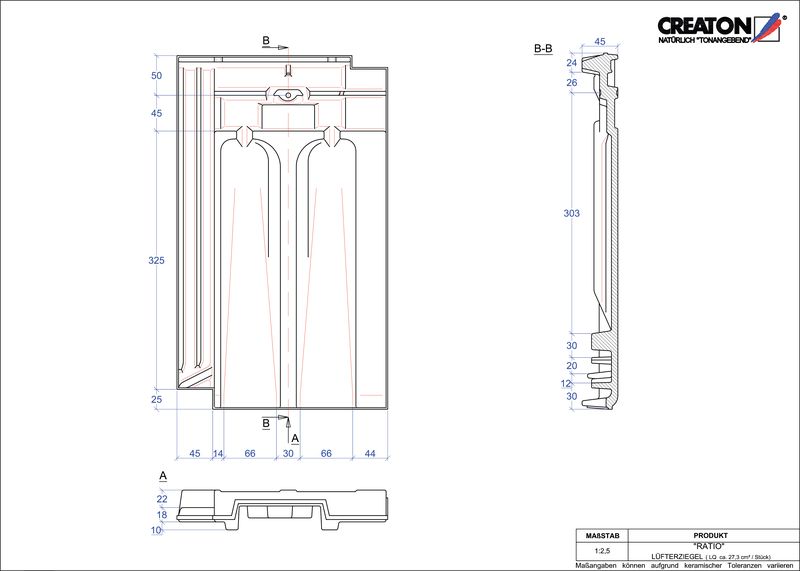

RAT HÖN Lüfterziegel

RAT HÖN Lüfterziegel

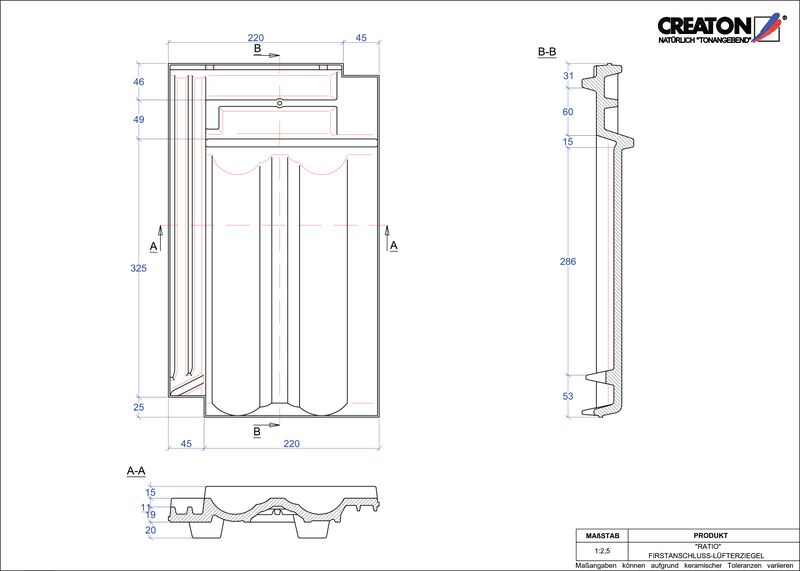

RAT HÖN Firstanschluss-Lüfterziegel

RAT HÖN Firstanschluss-Lüfterziegel

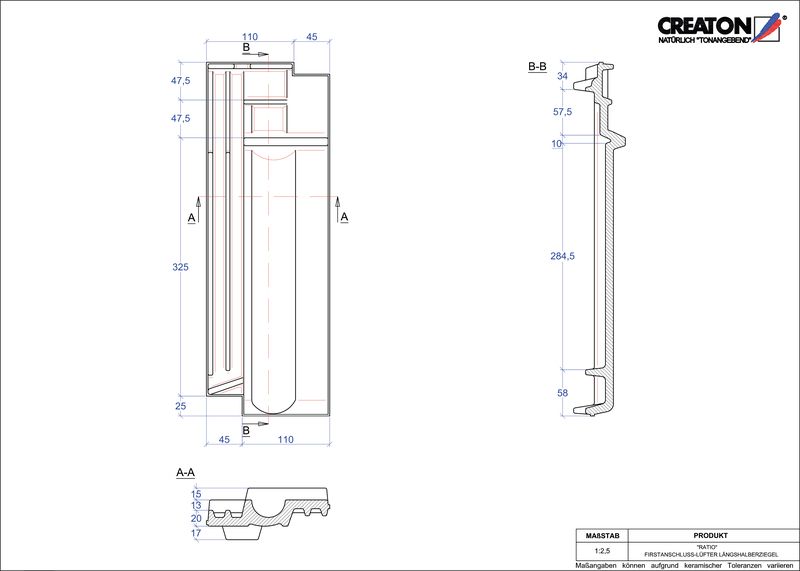

RAT HÖN Firstanschluss-Lüfter-Längshalber

RAT HÖN Firstanschluss-Lüfter-Längshalber

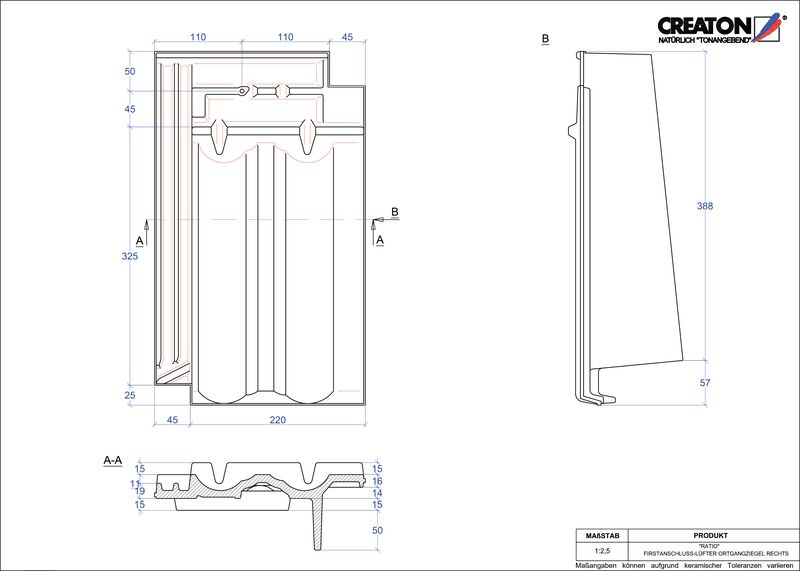

RAT HÖN Firstanschluss-Lüfter-Ortgangziegel rechts

RAT HÖN Firstanschluss-Lüfter-Ortgangziegel rechts

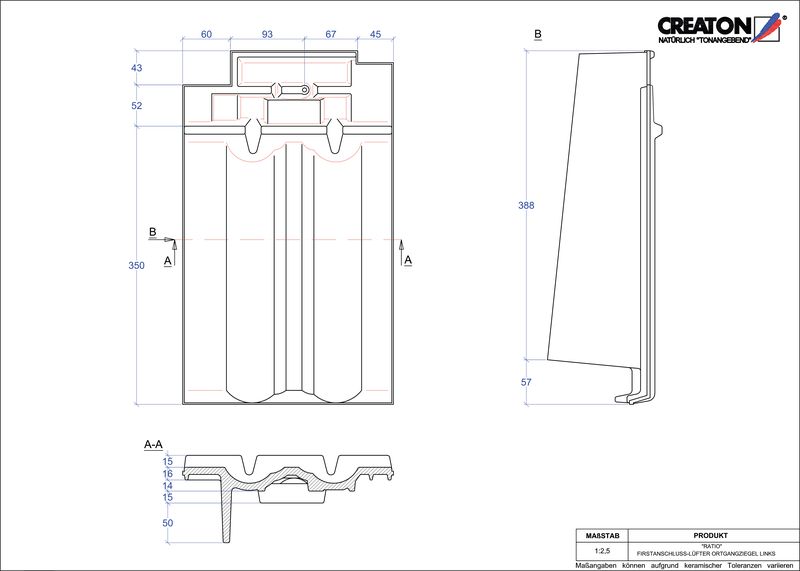

RAT HÖN Firstanschluss-Lüfter-Ortgangziegel links

RAT HÖN Firstanschluss-Lüfter-Ortgangziegel links

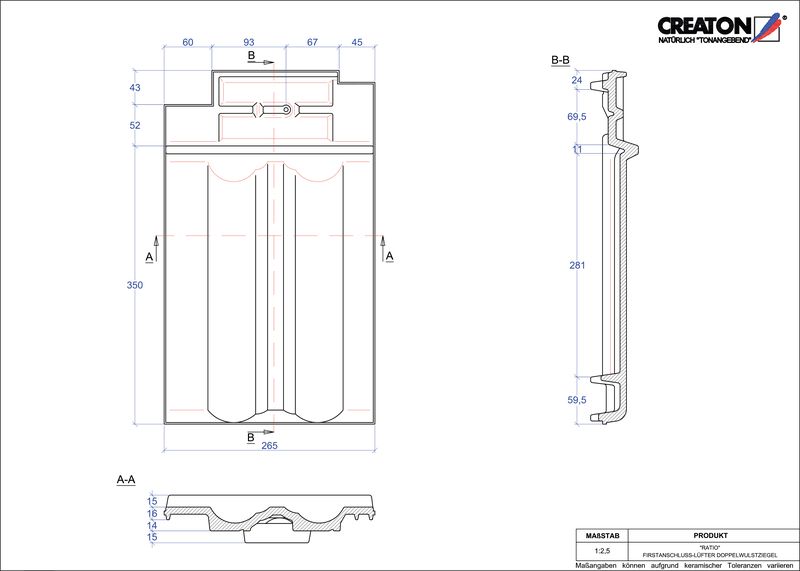

RAT HÖN Firstanschluss-Lüfter-Doppelwulstziegel

RAT HÖN Firstanschluss-Lüfter-Doppelwulstziegel

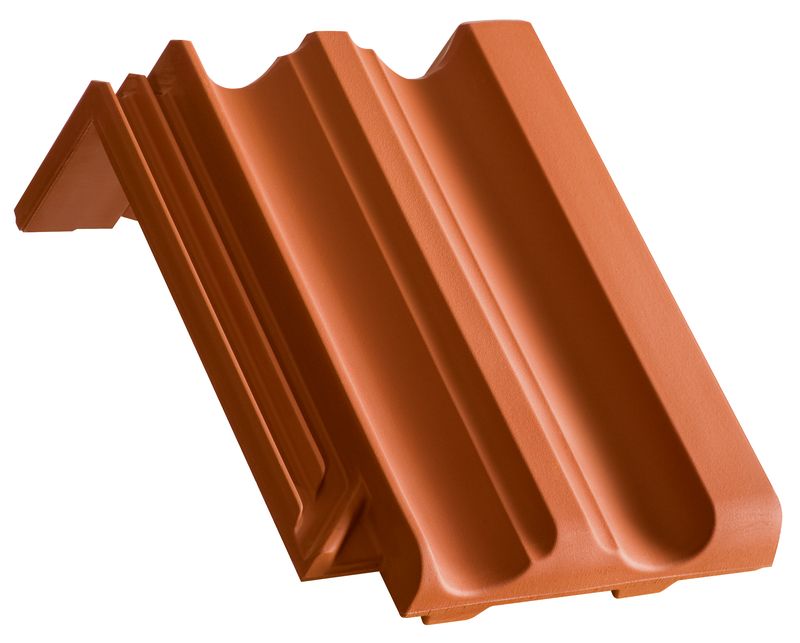

RAT HÖN Pultziegel garniert standard

RAT HÖN Pultziegel garniert standard

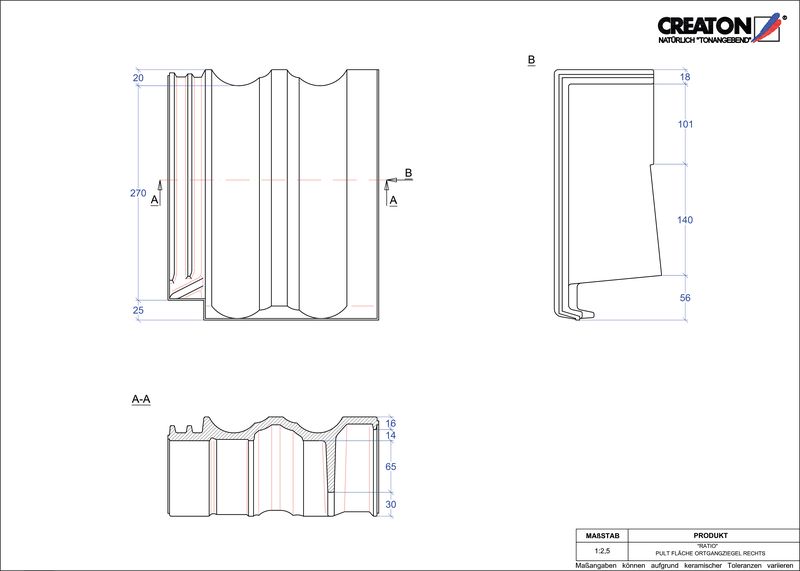

RAT HÖN Pult-Ortgangziegel garniert standard rechts

RAT HÖN Pult-Ortgangziegel garniert standard rechts

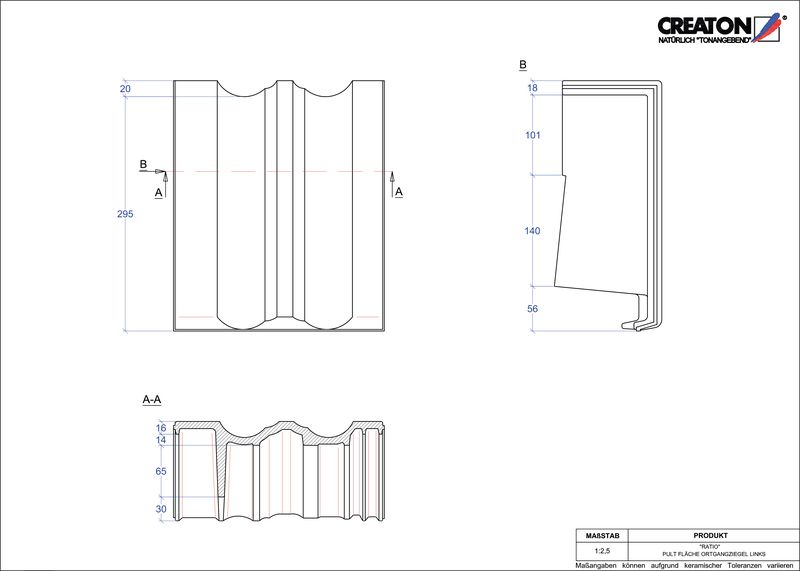

RAT HÖN Pult-Ortgangziegel garniert standard links

RAT HÖN Pult-Ortgangziegel garniert standard links

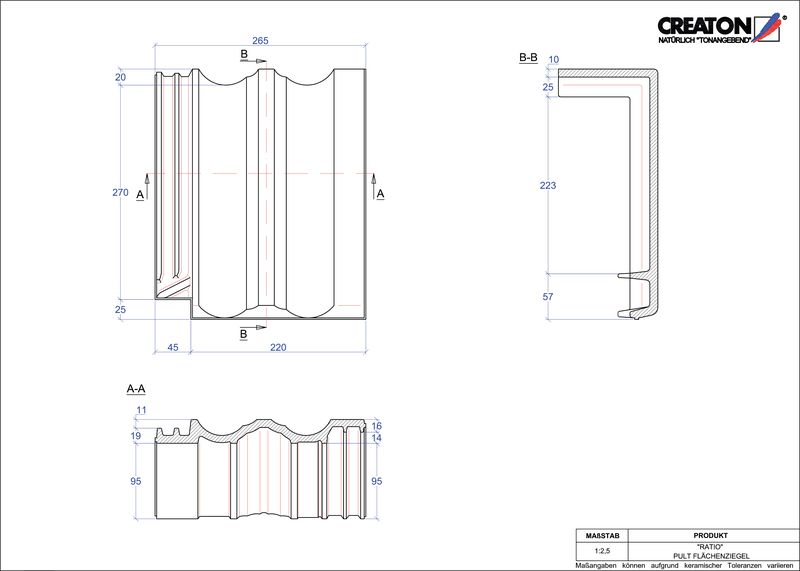

RAT HÖN Pultziegel garniert Sondermaß

RAT HÖN Pultziegel garniert Sondermaß

RAT HÖN Pult-Ortgangziegel garniert Sondermaß rechts

RAT HÖN Pult-Ortgangziegel garniert Sondermaß rechts

RAT HÖN Pult-Ortgangziegel garniert Sondermaß links

RAT HÖN Pult-Ortgangziegel garniert Sondermaß links

RAT HÖN Mansard-/Knickziegel garniert Sondermaß

RAT HÖN Mansard-/Knickziegel garniert Sondermaß

RAT HÖN Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

RAT HÖN Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

RAT HÖN Mansard-/Knick-Ortgangziegel garniert Sondermaß links

RAT HÖN Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

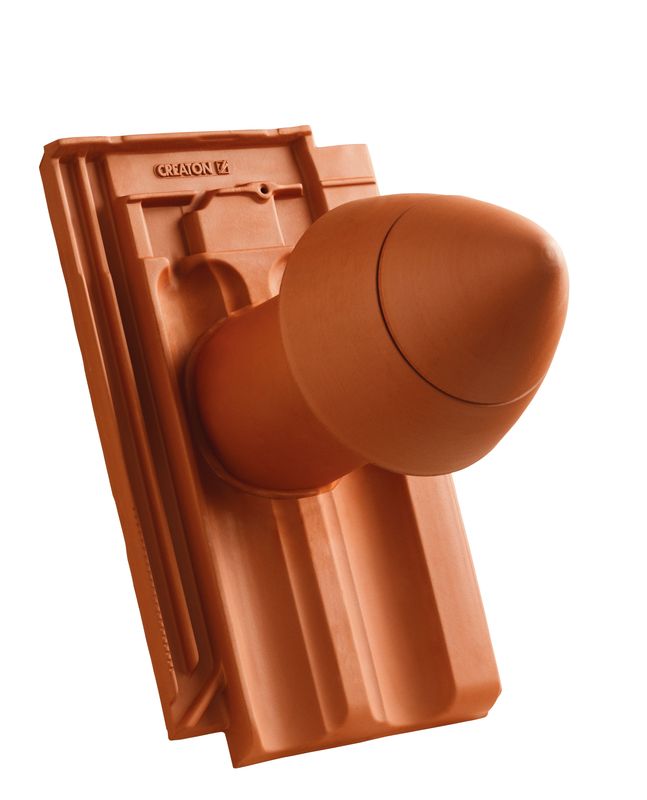

RAT HÖN SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

RAT HÖN SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

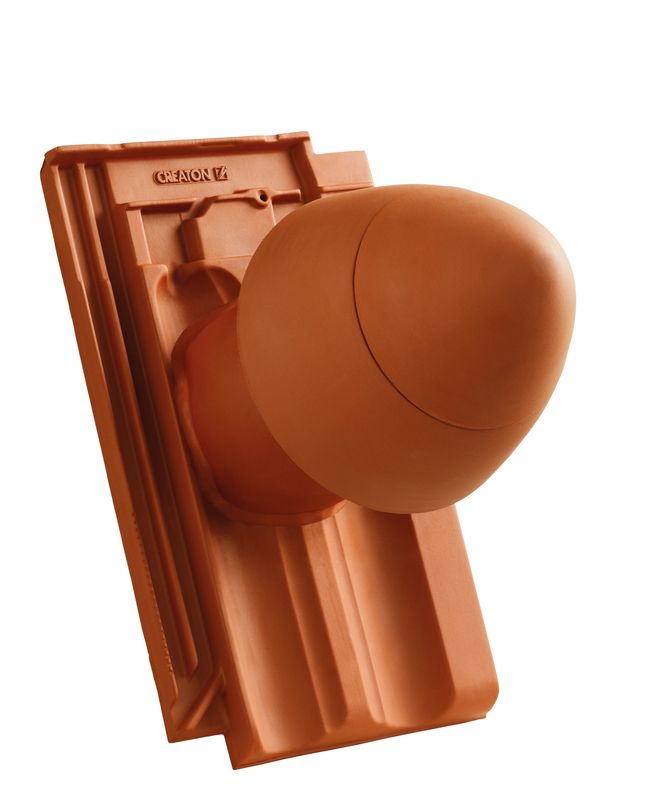

RAT HÖN SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

RAT HÖN SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

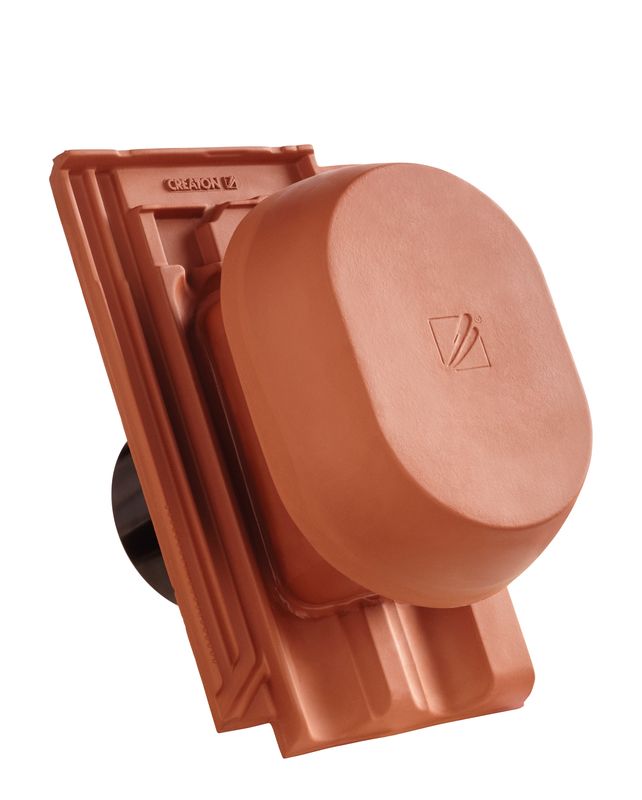

RAT HÖN SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

RAT HÖN SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

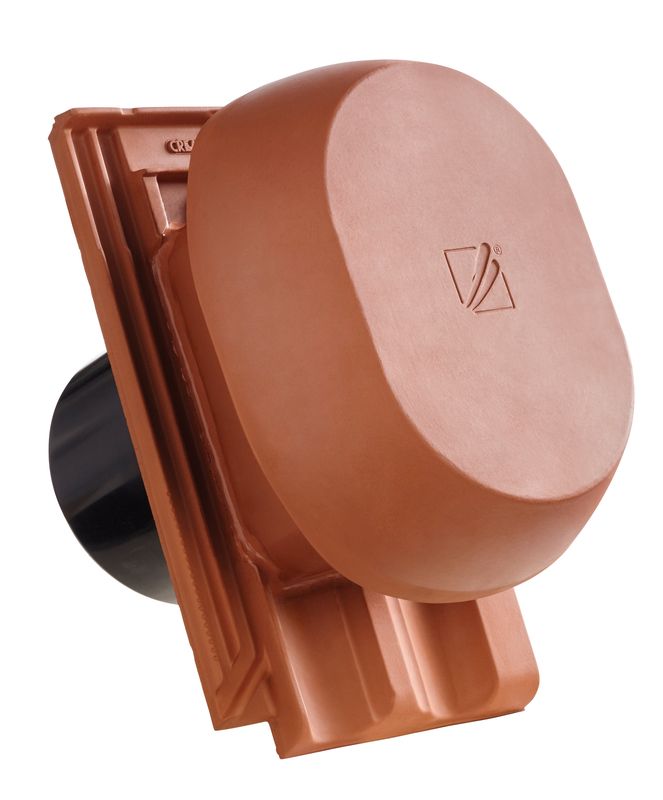

RAT HÖN SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

RAT HÖN SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

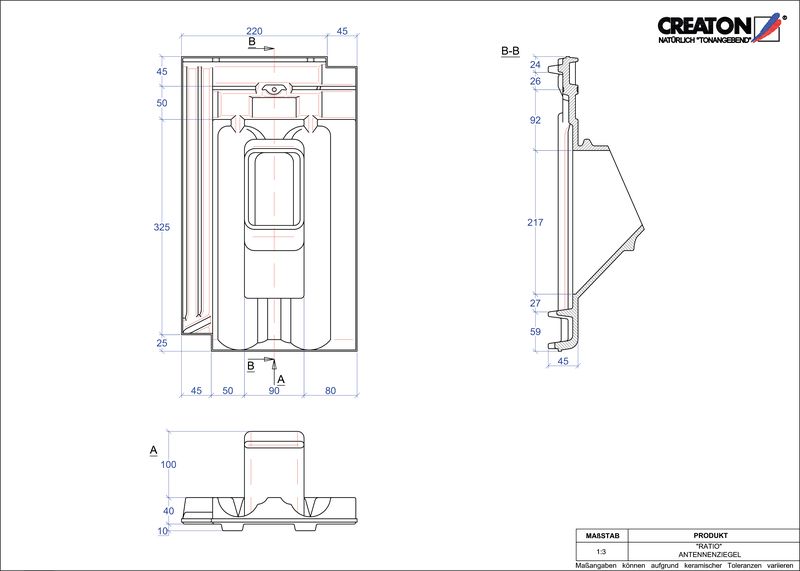

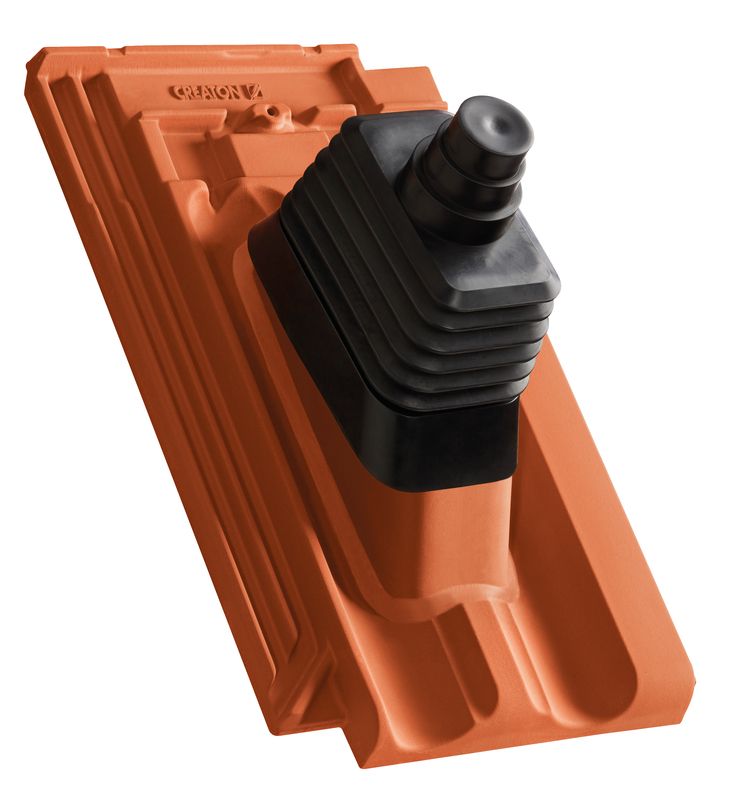

RAT HÖN Antennendurchgang

RAT HÖN Antennendurchgang

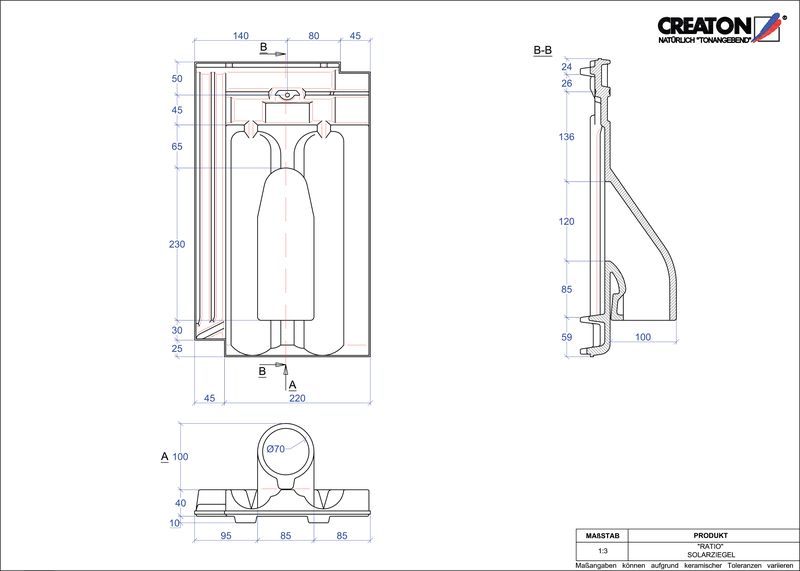

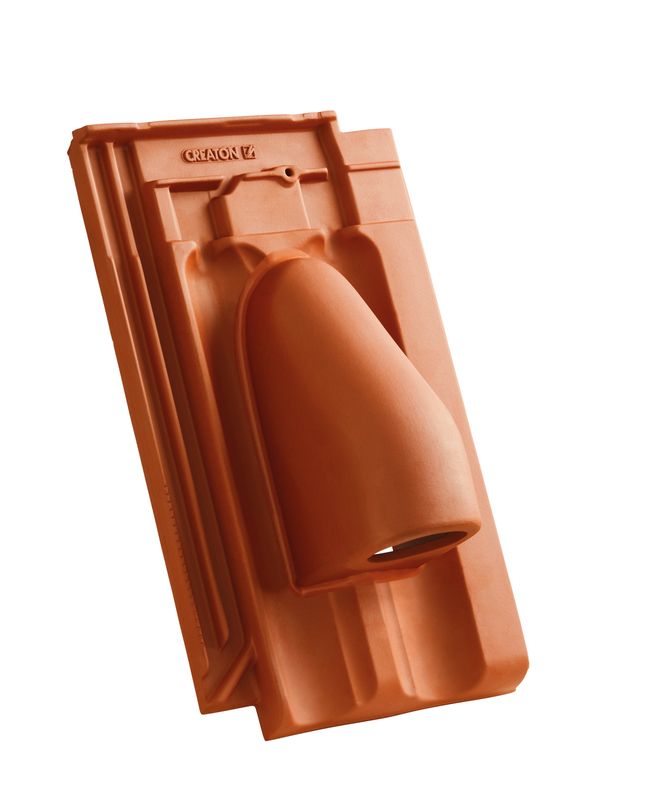

RAT HÖN Solar-Durchgangziegel

RAT HÖN Solar-Durchgangziegel

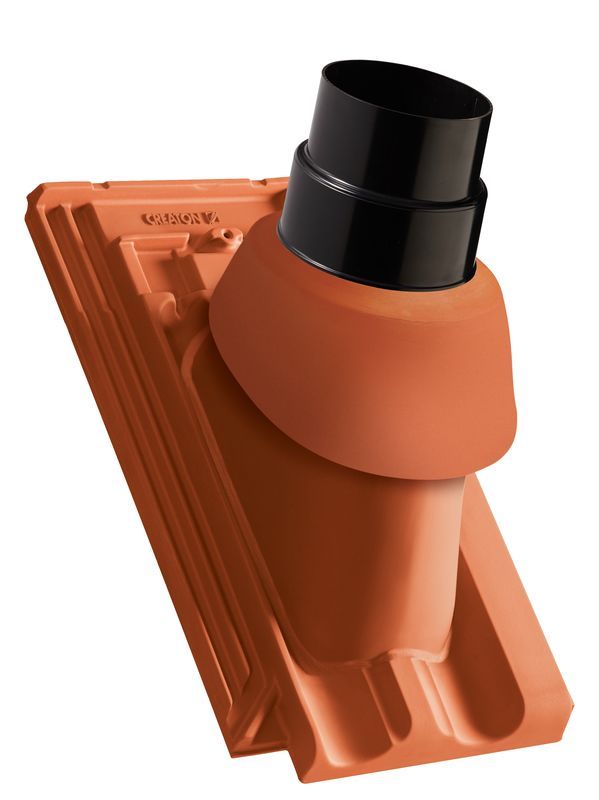

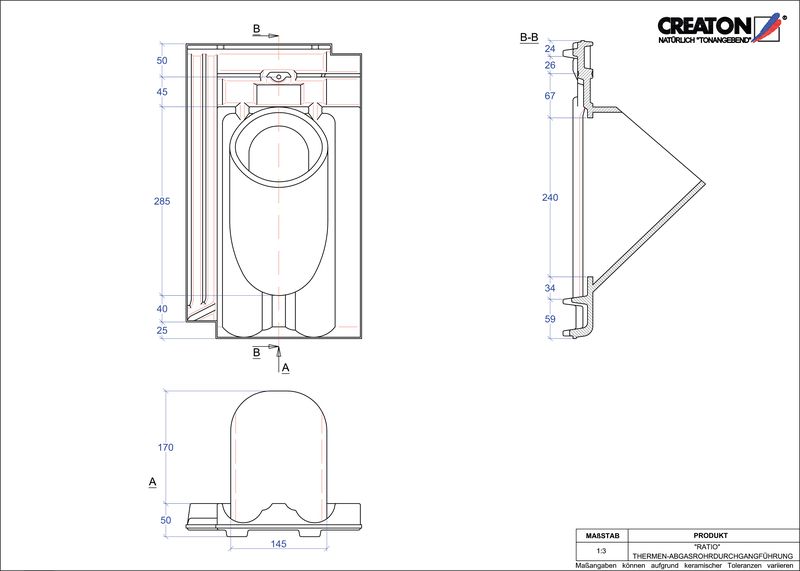

RAT HÖN Thermen-Abgasrohrdurchführung NW 110/125

RAT HÖN Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

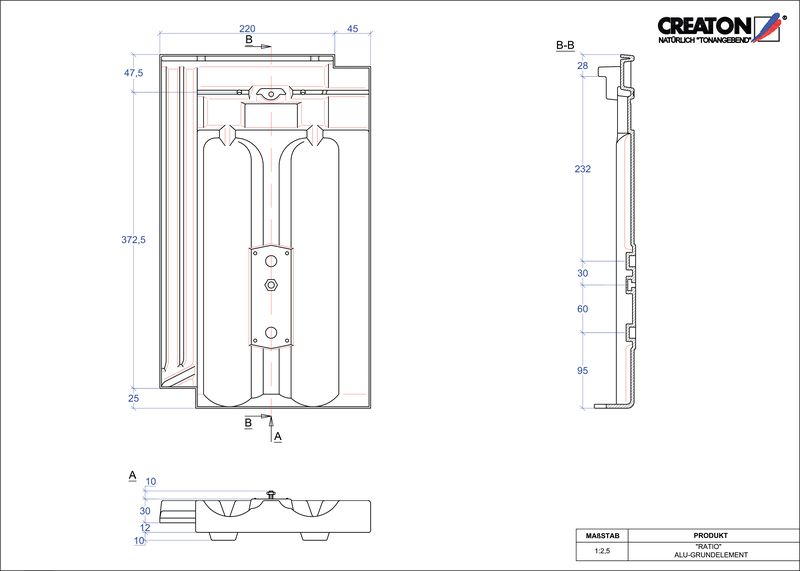

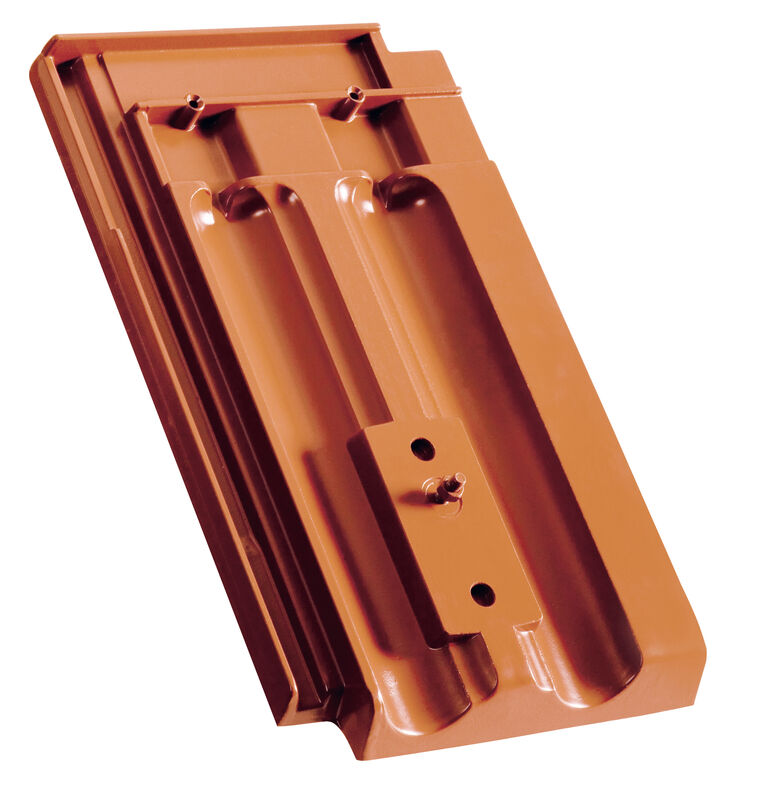

RAT HÖN Alu-Grundelement

RAT HÖN Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

Solarelement-Halter GRUEL Standard (Ton)

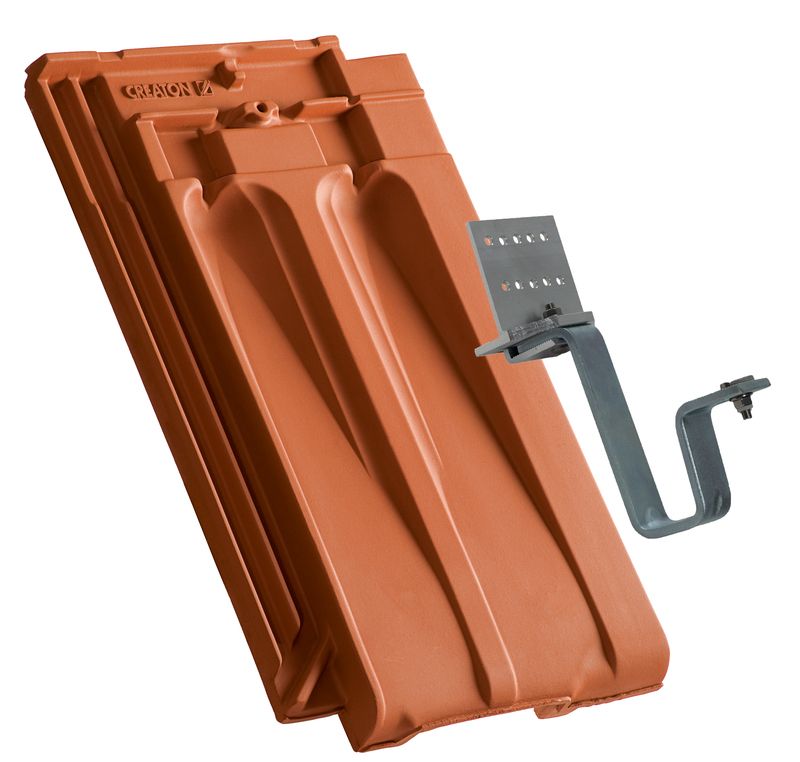

RAT System-Solarhalter-Set für Bohlenmontage

RAT System-Solarhalter-Set für Bohlenmontage

Einzeltritt

Einzeltritt

Kurzrost

Kurzrost

Langrost

Langrost

Rundholzhalter

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiter (Ton)

Dachleiterhalter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneefanggitter Stütze

Schneenase Alu Typ 7

Schneenase Alu Typ 7

Trittrost Aluminium 150 x 25 cm

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

RAT HÖN Lichtziegel (Acryl)

RAT HÖN Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H7 30x50 (RAT, VIV)

Sturmklammer Zink-Alu Einhängeklammer Tpy H7 30x50 (RAT, VIV)

Sturmklammer Zink-Alu Einhängeklammer Tpy H15 40x50 (DOM, HAR, OPT, VIS) / 40x60 (RAT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H15 40x50 (DOM, HAR, OPT, VIS) / 40x60 (RAT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H21 40x50 (RAT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H21 40x50 (RAT)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml HÖN

Acryl Anstreichfarben 250 ml HÖN

Sturmklammer Zink-Alu Einschlagklammer Tpy N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Sturmklammer Zink-Alu Einschlagklammer Tpy N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

First- und Gratziegelsortiment

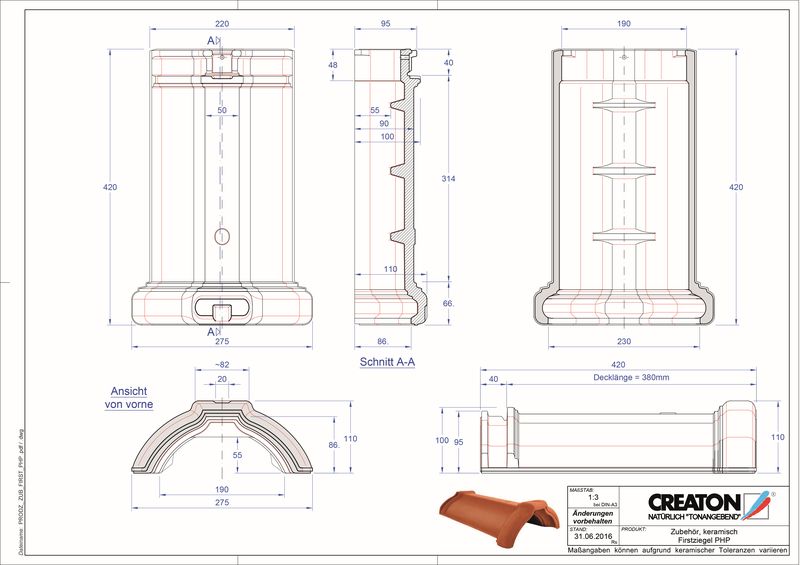

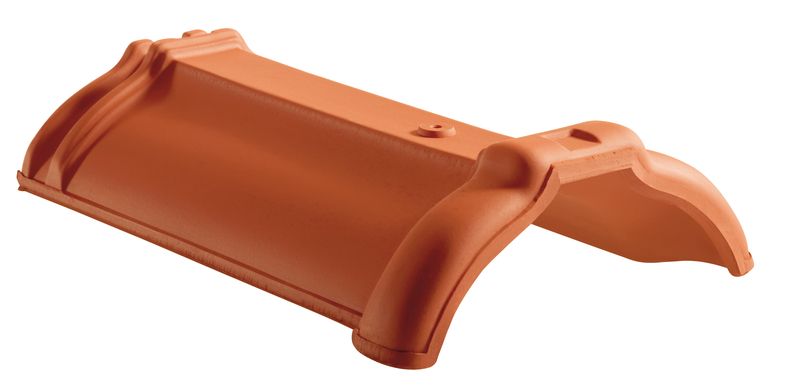

Firstziegel PH HÖN (Ton)

Firstziegel PH HÖN (Ton)

Firstanfang- und -endscheibe mit Muschel PH HÖN (Ton)

Firstanfang- und -endscheibe mit Muschel PH HÖN (Ton)

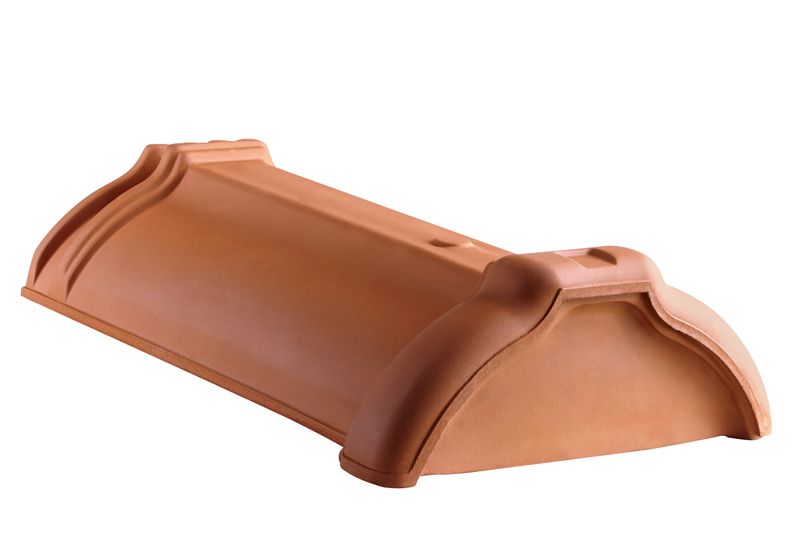

Gratanfänger keramisch PH HÖN (Ton)

Gratanfänger keramisch PH HÖN (Ton)

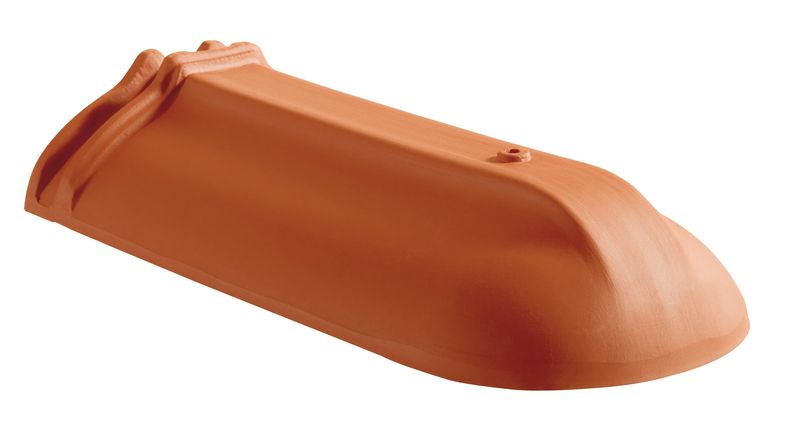

Gratanfänger keramisch runder Abschluss PH HÖN (Ton)

Gratanfänger keramisch runder Abschluss PH HÖN (Ton)

Firstklammer Aluminium PH HÖN

Firstklammer Aluminium PH HÖN

FIRSTFIX Firstklammer Edelstahl PH HÖN

FIRSTFIX Firstklammer Edelstahl PH HÖN

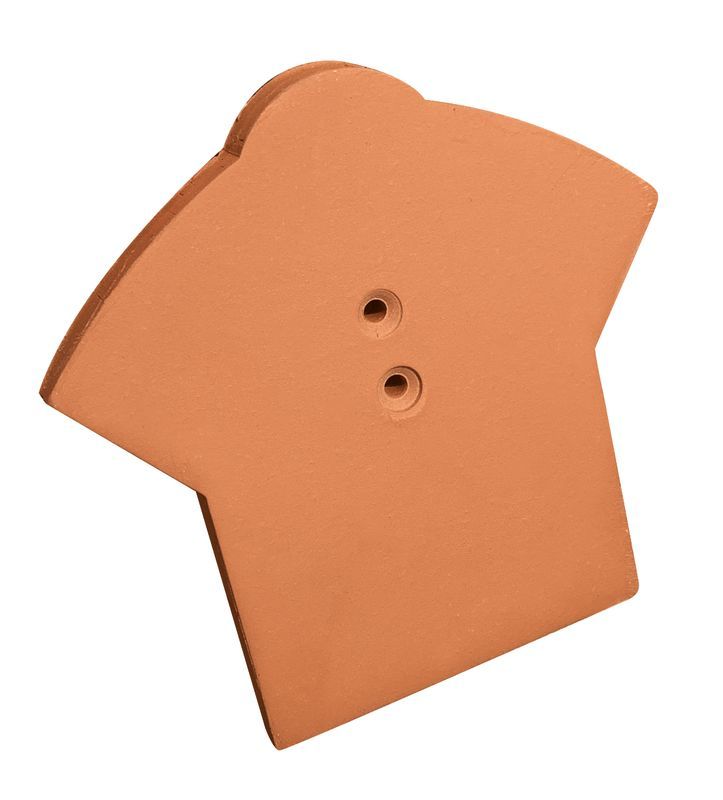

Firstanfang- und -endscheibe keramisch PH HÖN (Ton)

Firstanfang- und -endscheibe keramisch PH HÖN (Ton)

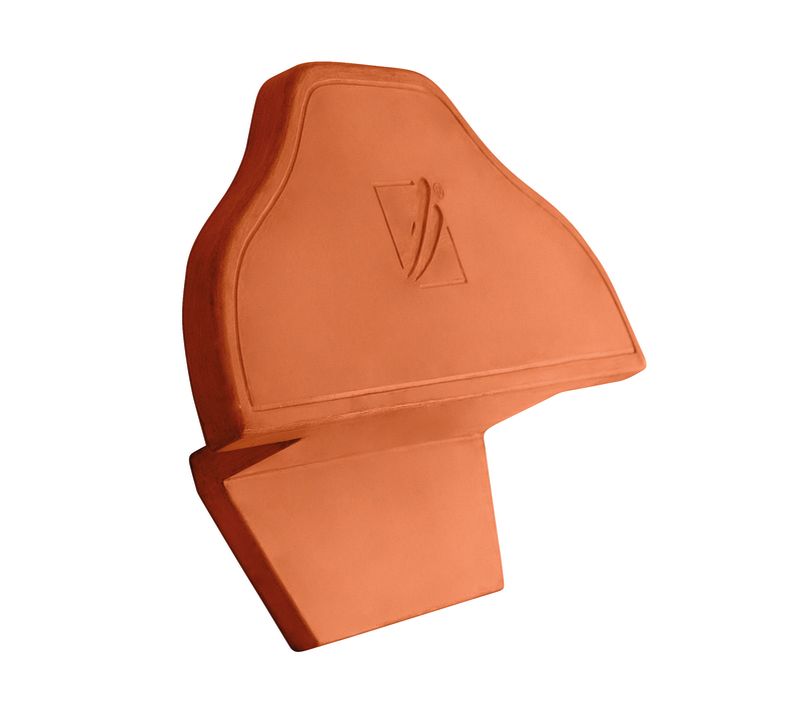

Funktionsanfang- und -endscheibe keramisch Typ 1 PH HÖN (Ton)

Funktionsanfang- und -endscheibe keramisch Typ 1 PH HÖN (Ton)

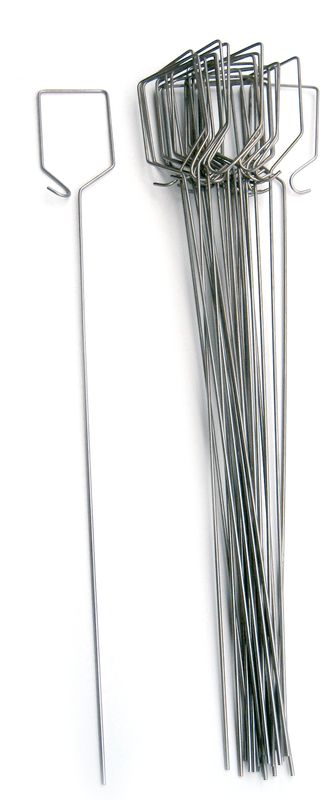

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Firstklammerdraht Universal

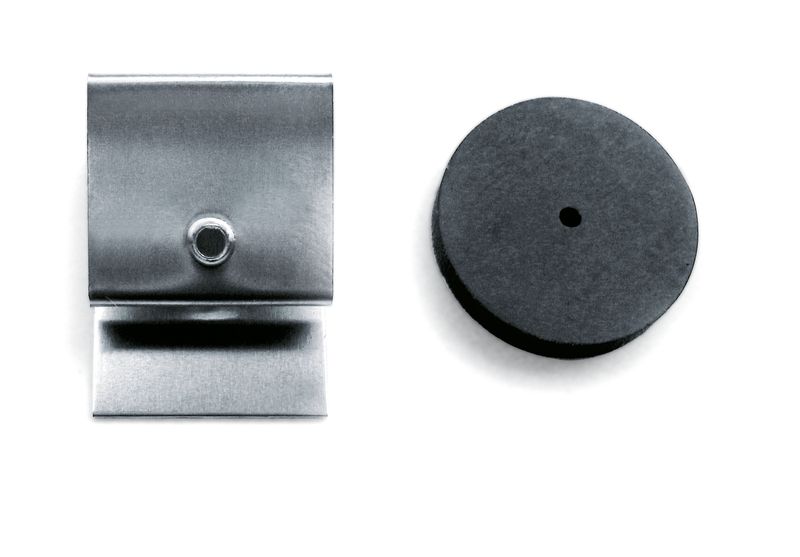

FIRSTFIX Klemmkrallen-Set Universal

FIRSTFIX Klemmkrallen-Set Universal

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Walmkappe 3-achsig Typ W2 HÖN (Ton)

Walmkappe 3-achsig Typ W2 HÖN (Ton)

Walmkappe 4-achsig Typ W2 HÖN (Ton)

Walmkappe 4-achsig Typ W2 HÖN (Ton)
