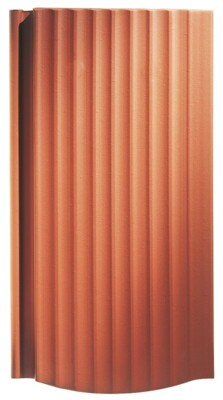

PROFIL Strangfalzziegel naturrot

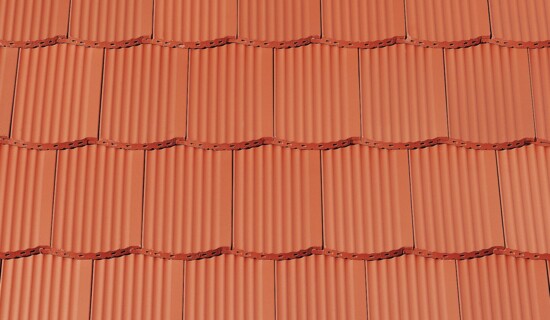

PROFIL Strangfalzziegel Segmentschnitt gewellte Oberfläche

Der Biber mit profilierter Oberfläche.

  • Betont profilierte Struktur
  • Differenzierte Farbgebung
  • Einzigartige Kombinations- und Gestaltungsmöglichkeiten
  • Fügt sich harmonisch in bestehende Dachlandschaften ein
naturrot
naturrot

HINWEIS FÜR die Schweiz:

  • Decklänge i.M. (ca.): 280 mm
  • Decklänge max. (ca.): 290 mm
  • Decklänge min. (ca.): 270 mm

Technische Daten

Größe (ca.)205 x 400 x 21 mm
Deckbreite max. (ca.)180 mm
Decklänge min. (ca.)270 mm
Decklänge i.M. (ca.)285 mm
Decklänge max. (ca.)300 mm
Ziegelbedarf i.M. (ca.)19.2 Stück/m²
Gewicht je Stück (ca.)2.52 kg/Stück
Gewicht je m² (ca.)48 kg/m²
Gewicht je Palette (ca.)803 kg
Stück je Minipack6 Stück
Stück je Palette324 Stück

Technische Zeichnungen

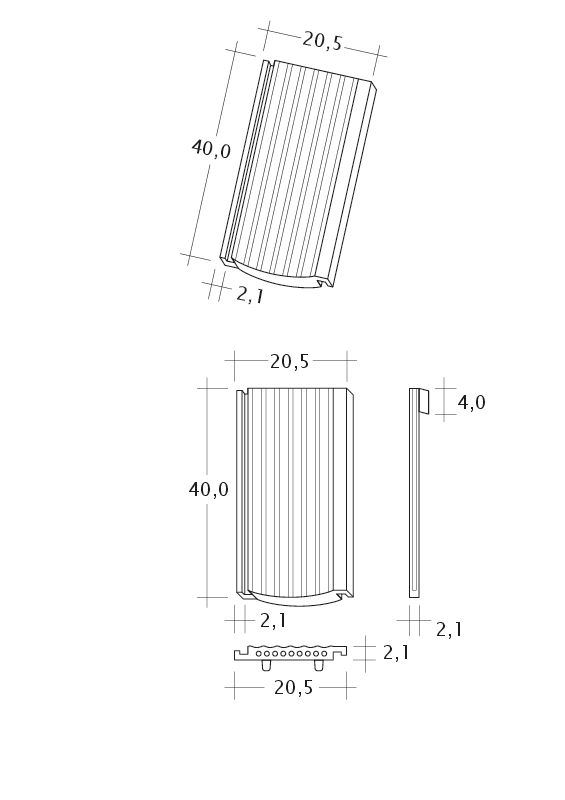

Zeichnung PROFIL Strangfalz-gewellt-1-1
Zeichnung PROFIL Strangfalz-gewellt-1-1
Zeichnung PROFIL Strangfalz-gewellt-1-2
Zeichnung PROFIL Strangfalz-gewellt-1-2

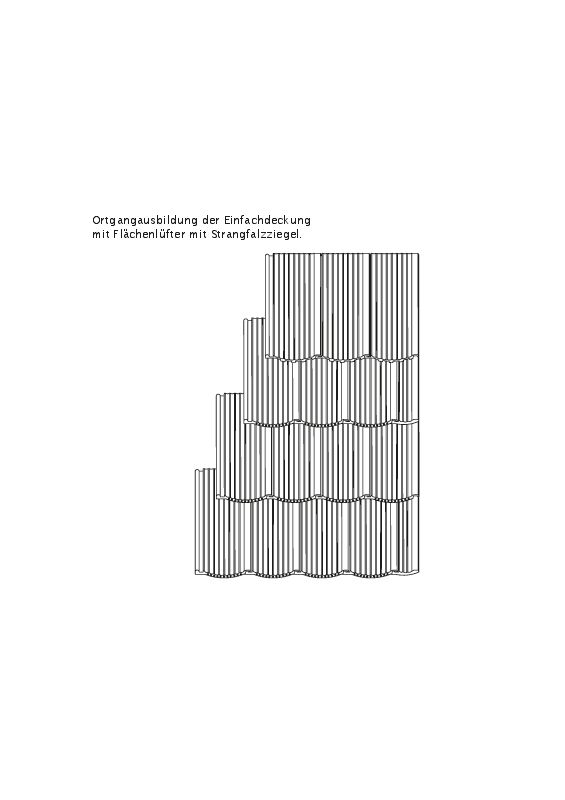

Zeichnung PROFIL OGAusbildung-Laengshalber
Zeichnung PROFIL OGAusbildung-Laengshalber

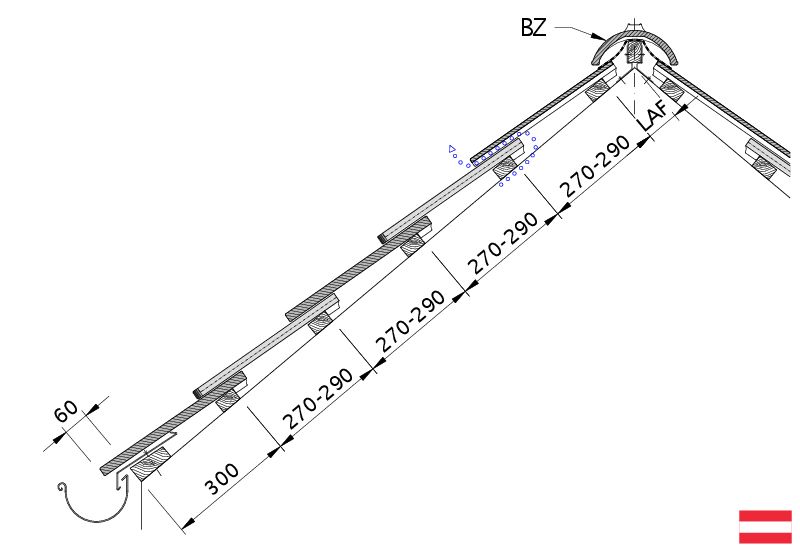

Zeichnung PROFIL Dachquerschnitt DQF-AT
Zeichnung PROFIL Dachquerschnitt DQF-AT

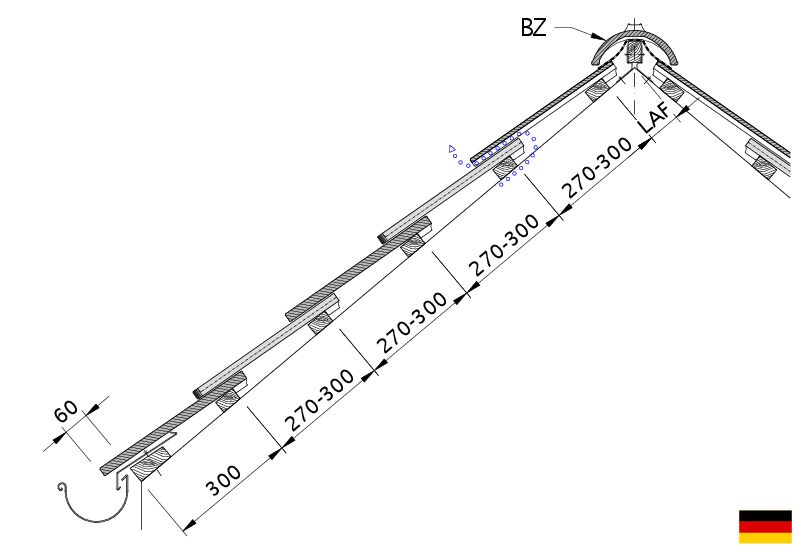

Zeichnung PROFIL Dachquerschnitt DQF-DE
Zeichnung PROFIL Dachquerschnitt DQF-DE

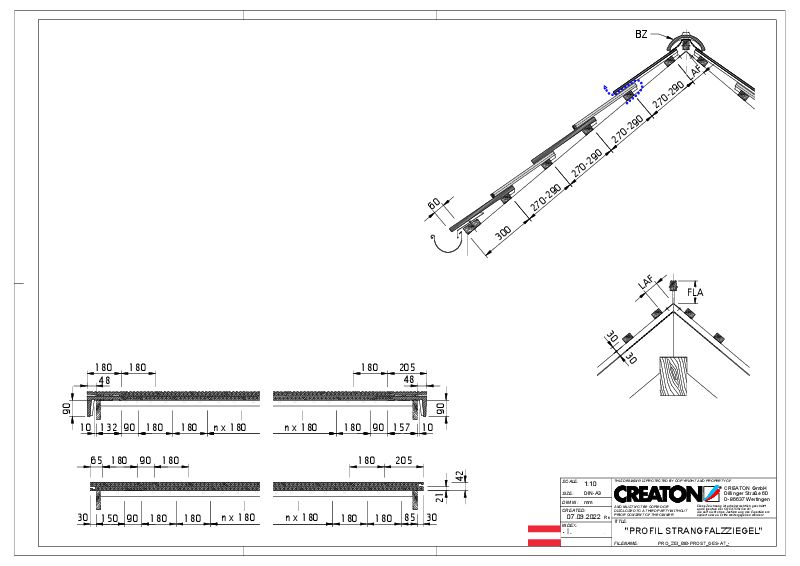

Zeichnung PROFIL Gesamtansicht GES-AT
Zeichnung PROFIL Gesamtansicht GES-AT

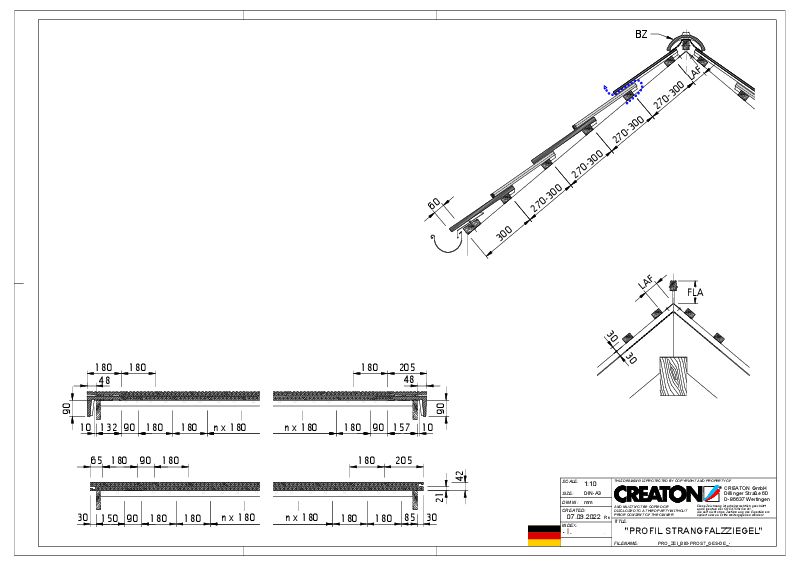

Zeichnung PROFIL Gesamtansicht GES-DE
Zeichnung PROFIL Gesamtansicht GES-DE

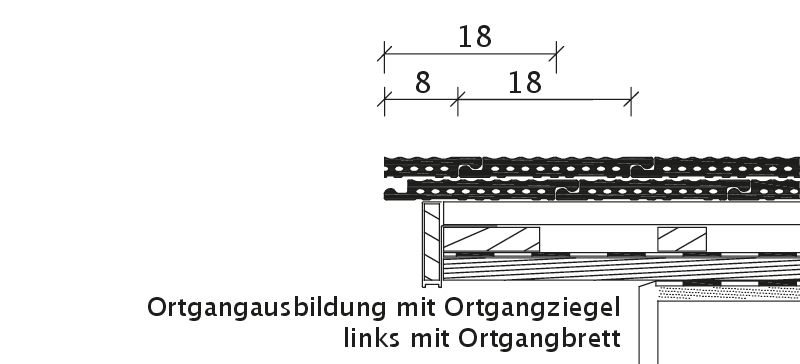

Zeichnung PROFIL Ortgangziegel links mit Ortgangbrett OBL
Zeichnung PROFIL Ortgangziegel links mit Ortgangbrett OBL

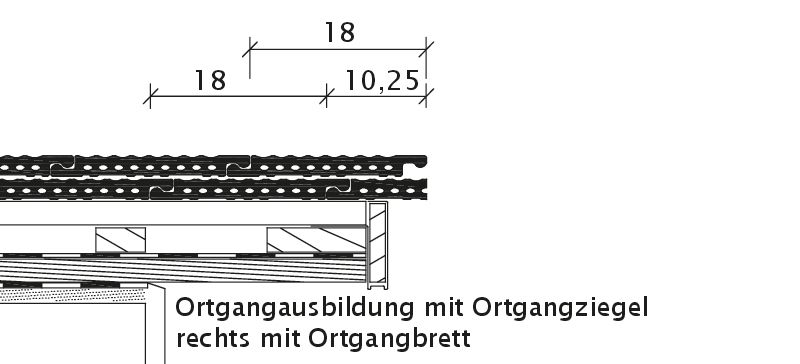

Zeichnung PROFIL Ortgangziegel rechts mit Ortgangbrett OBR
Zeichnung PROFIL Ortgangziegel rechts mit Ortgangbrett OBR

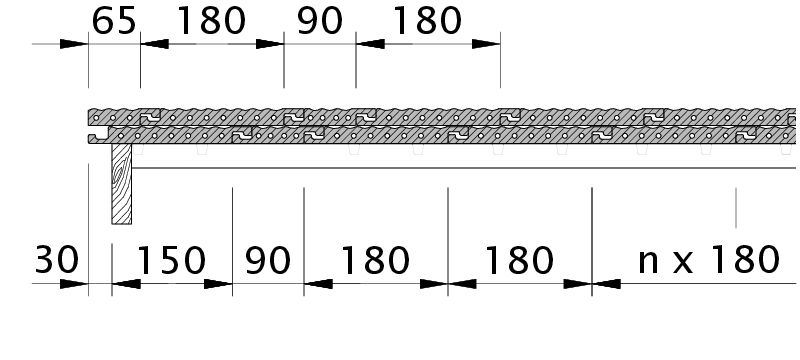

Zeichnung PROFIL Ortgang links mit Ortgangblech und Doppelwulst ODL
Zeichnung PROFIL Ortgang links mit Ortgangblech und Doppelwulst ODL

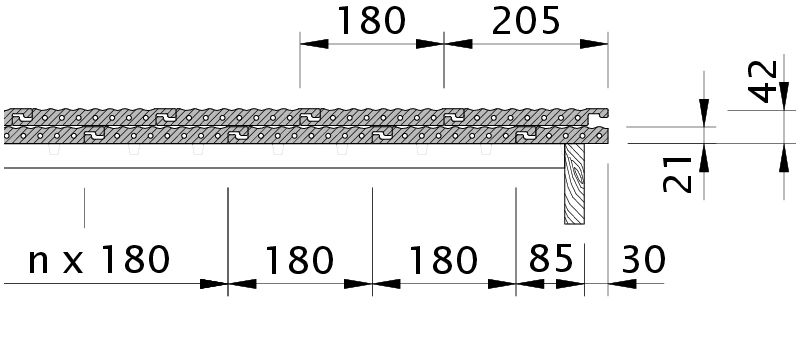

Zeichnung PROFIL Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung PROFIL Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel-Perspektive
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel-Perspektive

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
30 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥30 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥25 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥22 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.

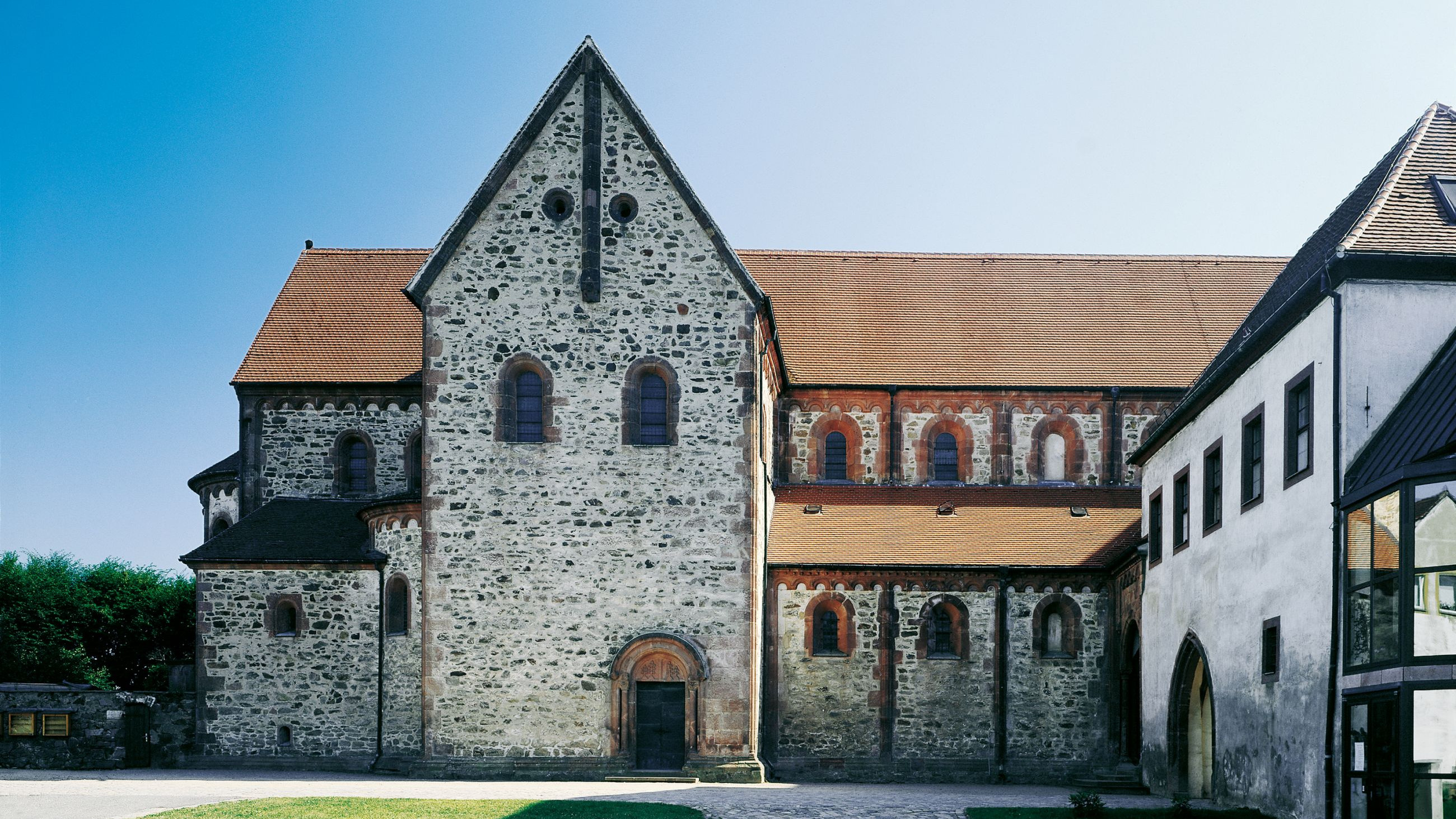

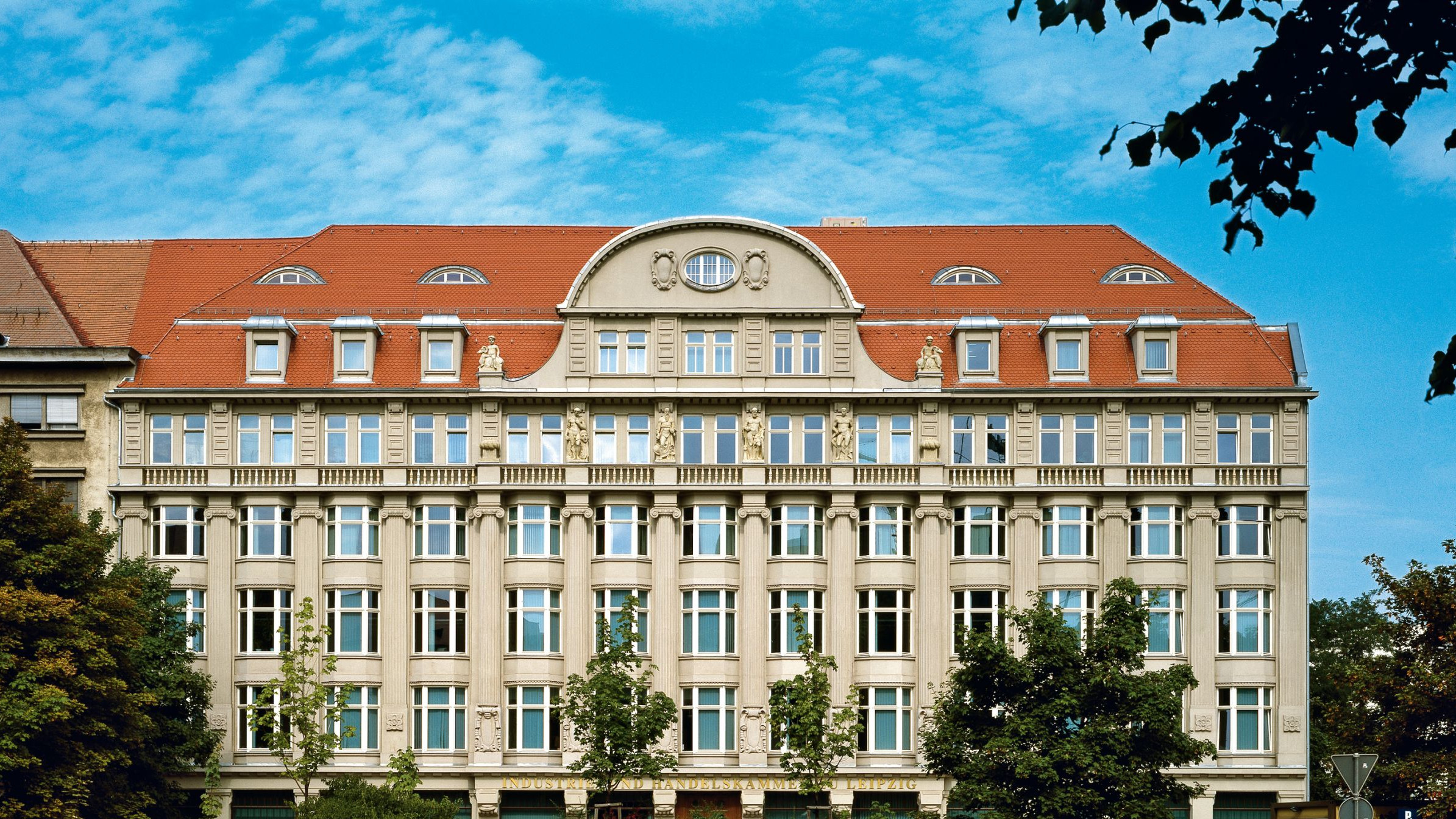

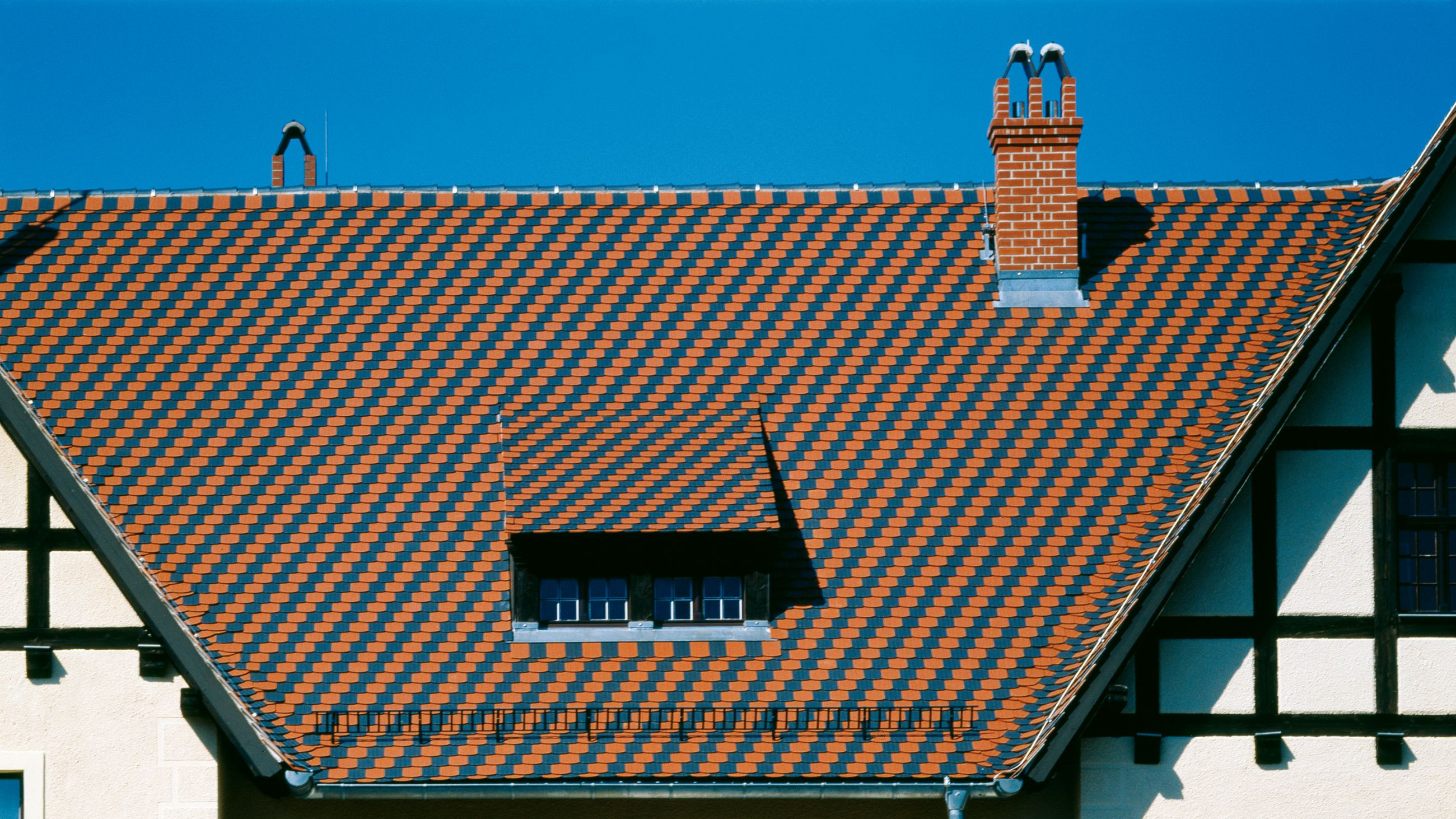

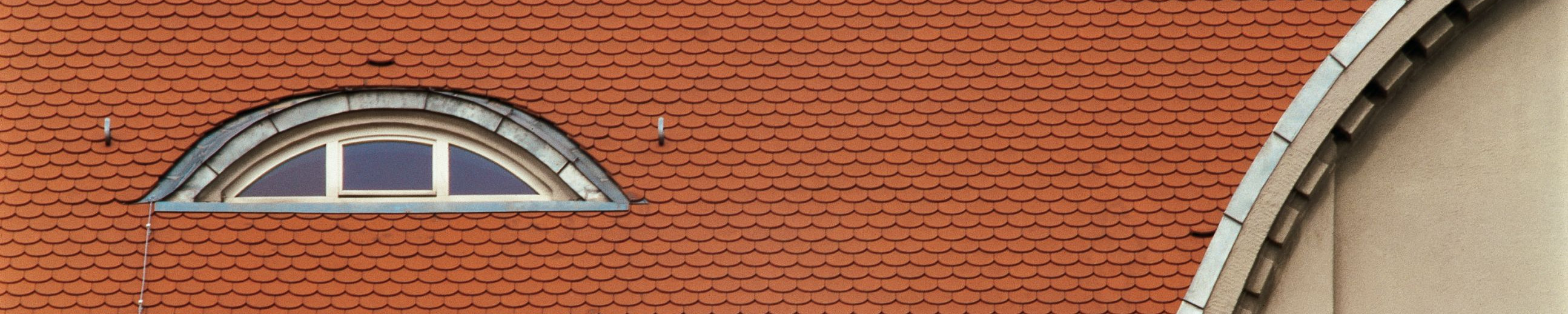

Referenzen

Zubehörsortiment

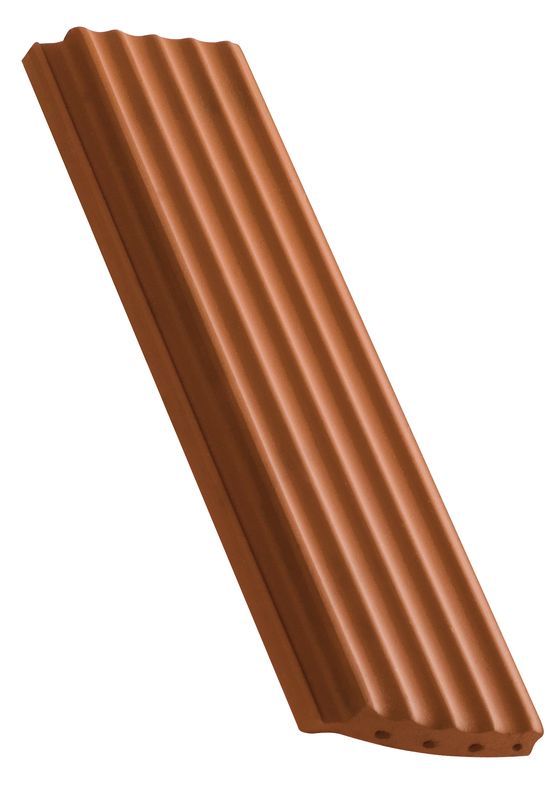

Strangfalzziegel gewellte Oberfläche Segmentschnitt Längshalber

Strangfalzziegel gewellte Oberfläche Segmentschnitt Längshalber

Strangfalzziegel gewellte Oberfläche Segmentschnitt Längshalber mit 2 Seitenfalzen

Strangfalzziegel gewellte Oberfläche Segmentschnitt Längshalber mit 2 Seitenfalzen

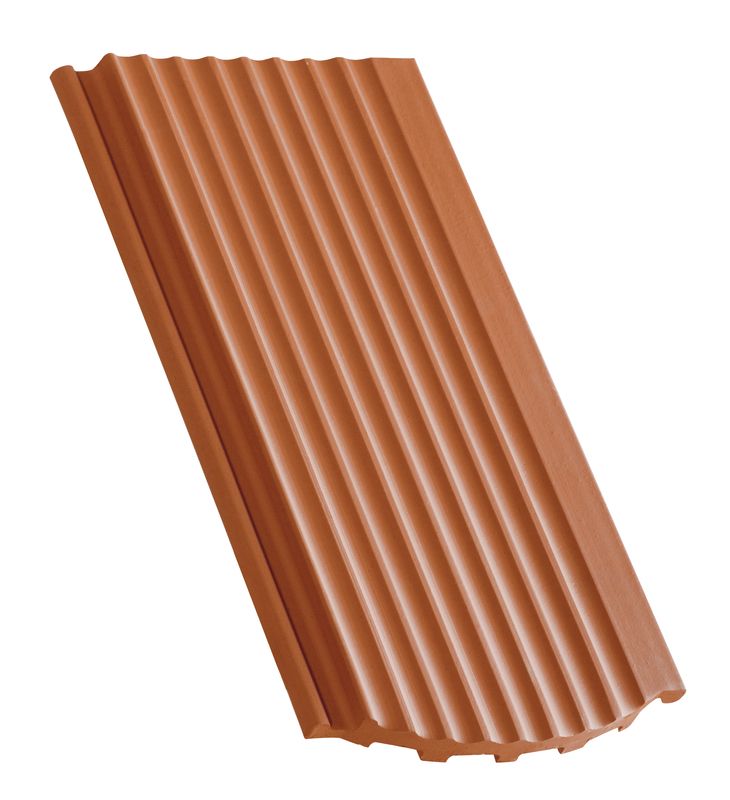

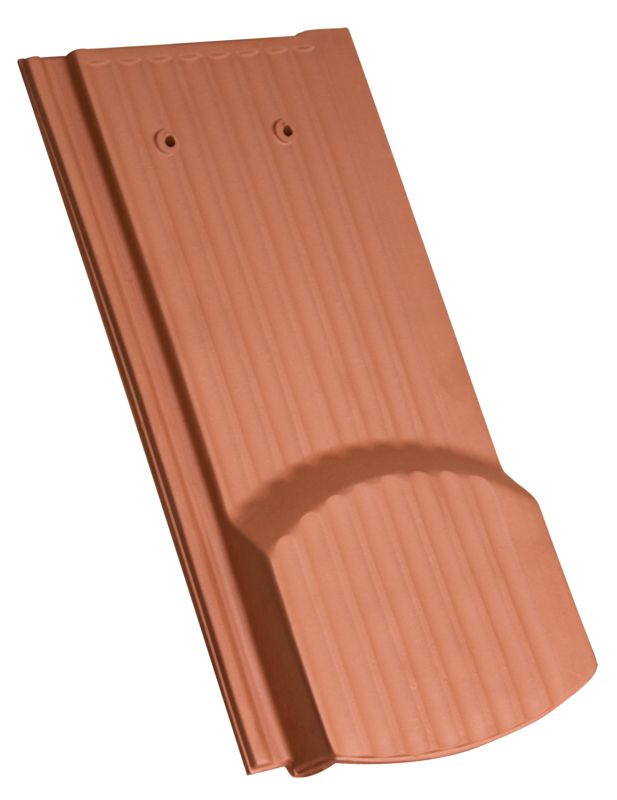

Strangfalzziegel gewellte Oberfläche Segmentschnitt Flächen-Lüfterziegel

Strangfalzziegel gewellte Oberfläche Segmentschnitt Flächen-Lüfterziegel

Strangfalzziegel gewellte Oberfläche Segmentschnitt Lüfterziegel

Strangfalzziegel gewellte Oberfläche Segmentschnitt Lüfterziegel

Strangfalzziegel gewellte Oberfläche Segmentschnitt Ortgangziegel rechts

Strangfalzziegel gewellte Oberfläche Segmentschnitt Ortgangziegel rechts

Strangfalzziegel gewellte Oberfläche Segmentschnitt Ortgangziegel links

Strangfalzziegel gewellte Oberfläche Segmentschnitt Ortgangziegel links

Sortiment für Dachentlüftungen und - durchdringungen

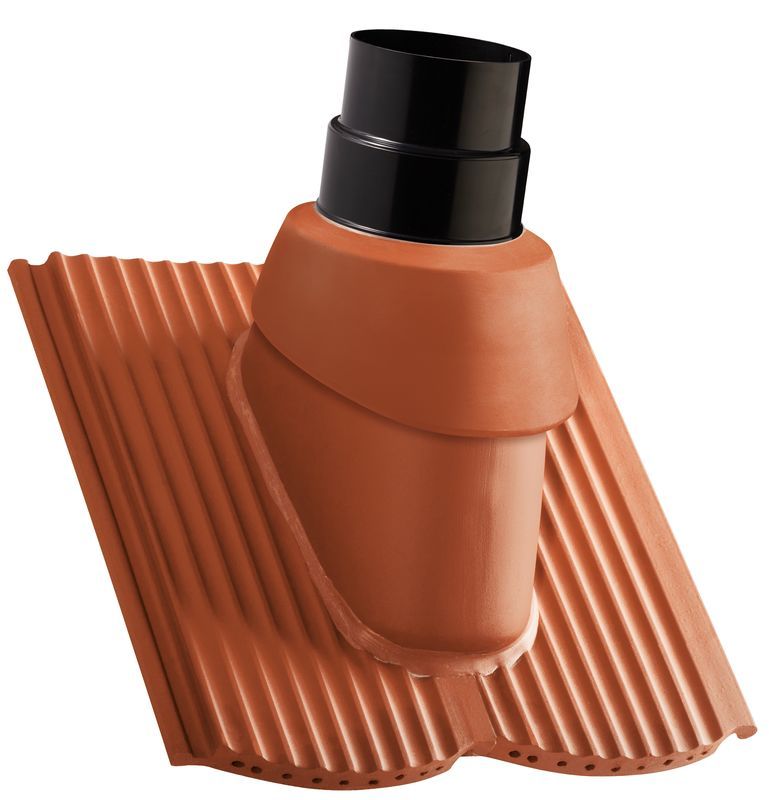

Strangfalzziegel gewellte Oberfläche Segmentschnitt Thermen-Abgasrohrdurchführung NW 110/125

Strangfalzziegel gewellte Oberfläche Segmentschnitt Thermen-Abgasrohrdurchführung NW 110/125

First- und Gratziegelsortiment

Firstziegel BZ ROG (Ton Biber)

Firstziegel BZ ROG (Ton Biber)

Gratanfänger keramisch BZ ROG (Ton Biber)

Gratanfänger keramisch BZ ROG (Ton Biber)

Walmkappe 4-achsig Typ W3 LEN (Ton Biber)

Walmkappe 4-achsig Typ W3 LEN (Ton Biber)

Walmkappe 3-achsig Typ W3 LEN (Ton Biber)

Walmkappe 3-achsig Typ W3 LEN (Ton Biber)

Sortiment für Dachdetails und Windsogsicherung

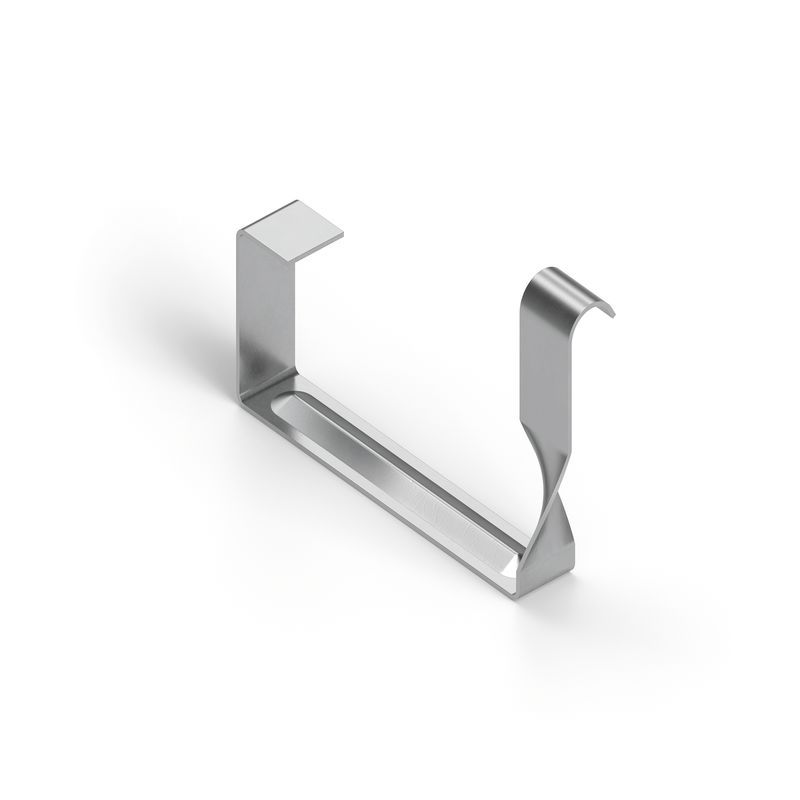

Sturmklammer Zink-Alu Einhängeklammer Tpy H29 40x50 (STRANGFALZ) / 40x60 (STRANGFALZ)

Sturmklammer Zink-Alu Einhängeklammer Tpy H29 40x50 (STRANGFALZ) / 40x60 (STRANGFALZ)

Sturmklammer Zink-Alu Einhängeklammer Tpy H11 30x50 (STRANGFALZ)

Sturmklammer Zink-Alu Einhängeklammer Tpy H11 30x50 (STRANGFALZ)

Sturmklammer Zink-Alu Einschlagklammer Tpy N51 (STRANGFALZ)

Sturmklammer Zink-Alu Einschlagklammer Tpy N51 (STRANGFALZ)
