MAGNUM

Der wirtschaftliche Megaziegel.

Hohe Wirtschaftlichkeit dank Megaformat
Vereinigung von Größe und Qualität ohne Kompromisse durch Premiumtechnologie
Fugenlose Überdeckung und optimales Strömungsverhalten
Drei stabile Aufhängenasen sorgen für einen sicheren Halt und für eine zuverlässige Umlüftung der Dachlattung
Die Verfalzung, Wasserführung und der besonders günstige cw-Wert machen MAGNUM zu einem hervorragenden Ziegel, der sowohl für sehr flache als auch für sehr steile Dächer geeignet ist
Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert

Technische Daten

Größe (ca.)	357 x 495 mm
Deckbreite min. (ca.)	295 mm
Deckbreite i.M. (ca.)	296 mm
Deckbreite max. (ca.)	297 mm
Decklänge min. (ca.)	390 mm
Decklänge i.M. (ca.)	400 mm
Decklänge max. (ca.)	411 mm
Ziegelbedarf min. (ca.)	8.2 Stück/m²
Ziegelbedarf i.M. (ca.)	8.5 Stück/m²
Ziegelbedarf max. (ca.)	8.7 Stück/m²
Gewicht je Stück (ca.)	4.9 kg/Stück
Gewicht je m² (ca.)	41.7 kg/m²
Gewicht je Palette (ca.)	848 kg
Stück je Minipack	4 Stück
Stück je Palette	168 Stück

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Stück/lfm	LAF	110	110	110	100	100	100	90	90	90	90	90
PF 2.5 Stück/lfm	FLA	100	95	90	80	70	60	50	40	30	20	10
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Stück/lfm	LAF	110	110	110	95	95	95	85	80	75	75	75
PF 2.5 Stück/lfm	FLA	110	105	100	90	80	70	60	50	40	30	20
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Stück/lfm	LAF	105	105	105	90	90	85	75	70	65	65	60
PF 2.5 Stück/lfm	FLA	120	115	110	100	90	85	75	65	60	50	50

Referenzen

Sortiment für Dachentlüftungen und - durchdringungen

MAG SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MAG SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MAG SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

MAG SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

MAG Antennendurchgang

MAG Solar-Durchgangziegel

MAG Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Dachdetails und Windsogsicherung

MAG Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H1 30x50 (MAG, FUT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H12 40x60 (MAG, FUT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H18 40x50 (MAG) / 40x60 (TIT, PRE, BAL, FUT)

Sturmklammer Zink-Alu Einschlagklammer Tpy N1 (MAG, BAL, FUT, PRE)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml AUT

First- und Gratziegelsortiment

Firstziegel PF AUT (Ton)

Firstanfang- und -endscheibe keramisch PF AUT (Ton)

Funktionsanfang- und -endscheibe keramisch Typ 3 PF AUT (Ton)

Gratanfänger keramisch PF AUT (Ton)

Gratanfänger keramisch runder Abschluss PF AUT (Ton)

Gratanfänger keramisch mit Muschelform PF AUT (Ton)

Walmkappe 3-achsig Typ W1 AUT (Ton)

Walmkappe 4-achsig Typ W1 AUT (Ton)

Firstklammer Aluminium PF AUT

FIRSTFIX Firstklammer Edelstahl PF AUT

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Klemmkrallen-Set Universal

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

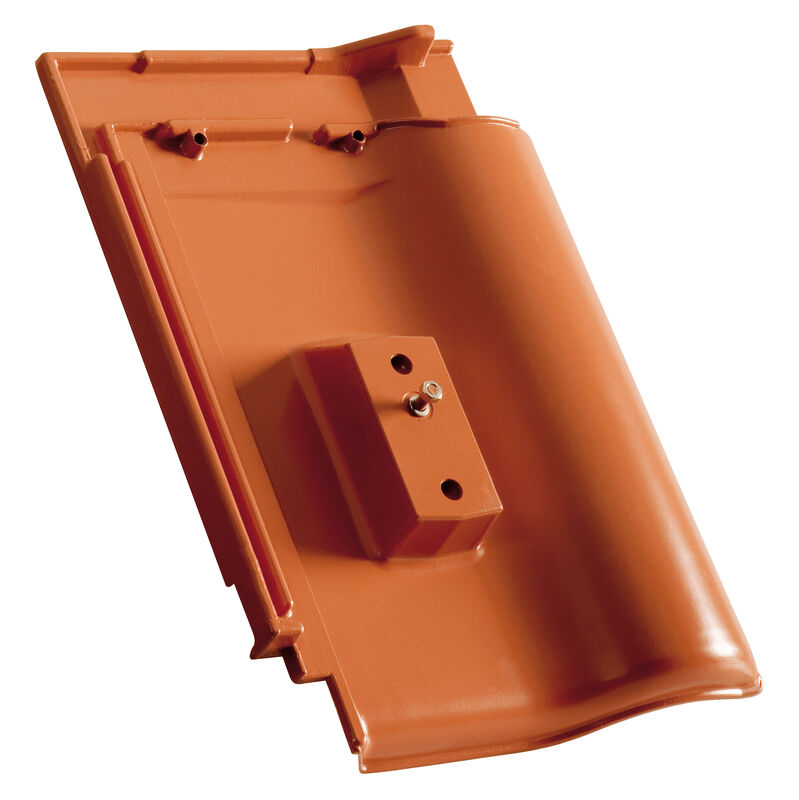

MAG Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

MAG System-Solarhalter-Set für Bohlenmontage

MAG System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 12

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Downloads

Broschüren und Dokumente
Produkt Prospekt Farbvergleich-RAL
Produkt Prospekt CREAFLEX-PIB-2020
Produkt Prospekt Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Produkt Prospekt Flyer-Universal-Anschlussband-Aluminium-2018-08-FR
Produkt Datenblatt Musterschreiben-CREATON-UDB-CH
Produkt Prospekt Zusatzgarantie-6aus10-02-2021
Produkt Prospekt Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Produkt Prospekt CREAFLEX-ALU-BASIC-02-2021
Produkt Bestellformular Erhebungsbogen-Schneefangberechnung-DE
Produkt Bestellformular Erhebungsbogen-Windsogberechnung-DE
Produkt Bestellformular Erhebungsbogen-Knickziegel
Produkt Bestellformular Erhebungsbogen-Knickziegel-FR
Produkt Bestellformular Erhebungsbogen-Mansardziegel
Produkt Bestellformular Erhebungsbogen-Mansardziegel-FR
Produkt Bestellformular Erhebungsbogen-Pultziegel
Produkt Bestellformular Erhebungsbogen-Pultziegel-FR
Produkt Prospekt CREAROLL-PP-2022
Produkt Prospekt Gesamtprospekt-TDZ-03-2022-IT
Produkt Leistungserklärung Standard-Dachziegel-und-Zubehoerziegel
Produkt Prospekt Angebotsbeileger-Dachdurchdringungen-09-2022
Produkt Prospekt Falz-Firstfix-05-2023
Produkt Prospekt Solarhalter-05-2023
Produkt Prospekt Ueberlegene-Technik-07-2023
Produkt Prospekt Dachplaner-04-2024-DE
Produkt Prospekt Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Produkt Prospekt Gesamtprospekt-TDZ-08-2024-DE
Produkt Prospekt Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD-Dateien
