KLASSIK Rundschnitt

Größte Anwendungsbreite ermöglicht individuelle Lösungen bei der Dacheindeckung
Ideal für Sanierung und Neubau
Elegante, unaufdringliche und zeitlose Form für Dachflächen von klassischer Schönheit
Löst Dachlandschaften optisch auf
Breites Spektrum an Farben und Oberflächen

Hinweis für die Schweiz:

Decklänge i.M. (ca.): 147,5 mm
Decklänge max. (ca.): 160 mm
Decklänge min. (ca.): 135 mm

Technische Daten

Größe (ca.)	180 x 380 x 14 mm
Deckbreite max. (ca.)	180 mm
Decklänge min. (ca.)	145 mm
Decklänge i.M. (ca.)	155 mm
Decklänge max. (ca.)	165 mm
Ziegelbedarf min. (ca.)	33.6 Stück/m²
Ziegelbedarf i.M. (ca.)	36 Stück/m²
Gewicht je Stück (ca.)	1.8 kg/Stück
Gewicht je m² (ca.)	64.8 kg/m²
Gewicht je Palette (ca.)	927 kg
Stück je Minipack	8 Stück
Stück je Palette	480 Stück

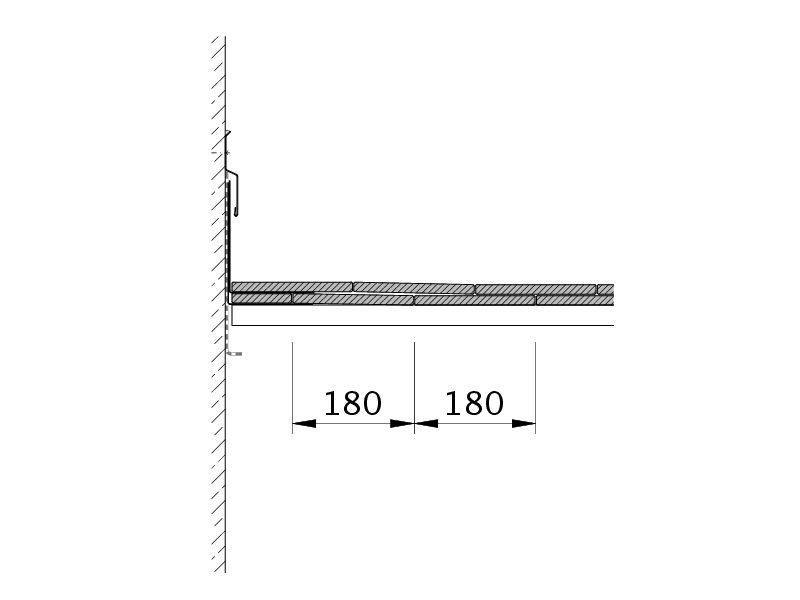

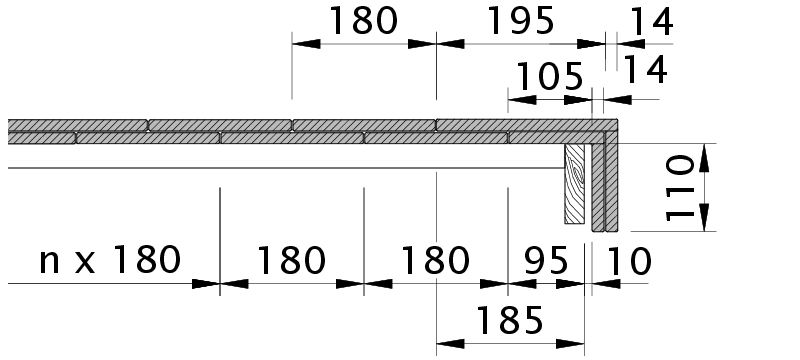

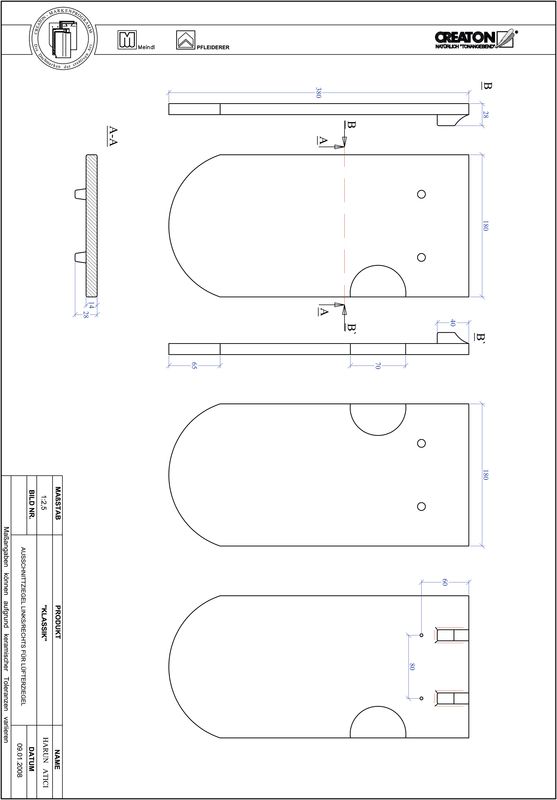

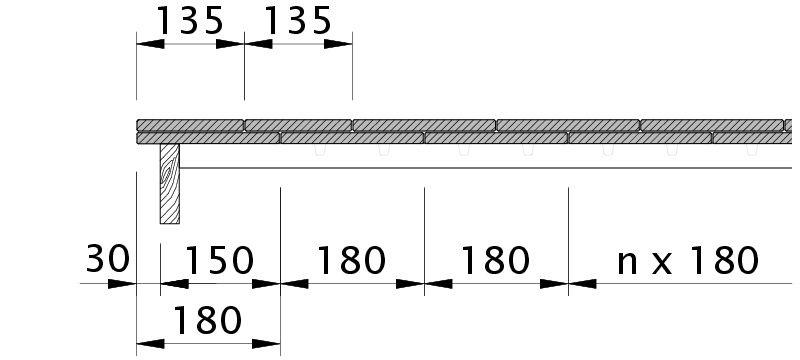

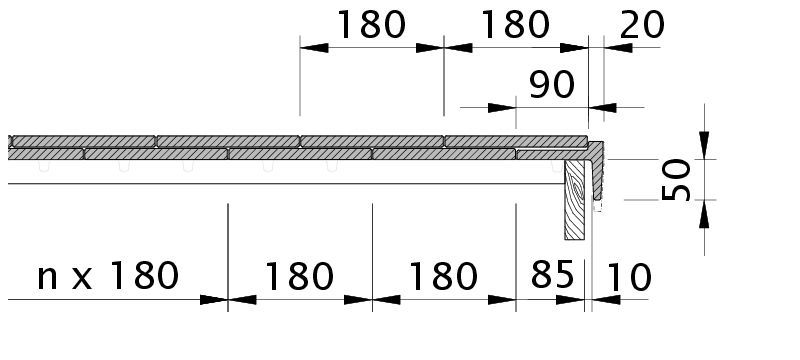

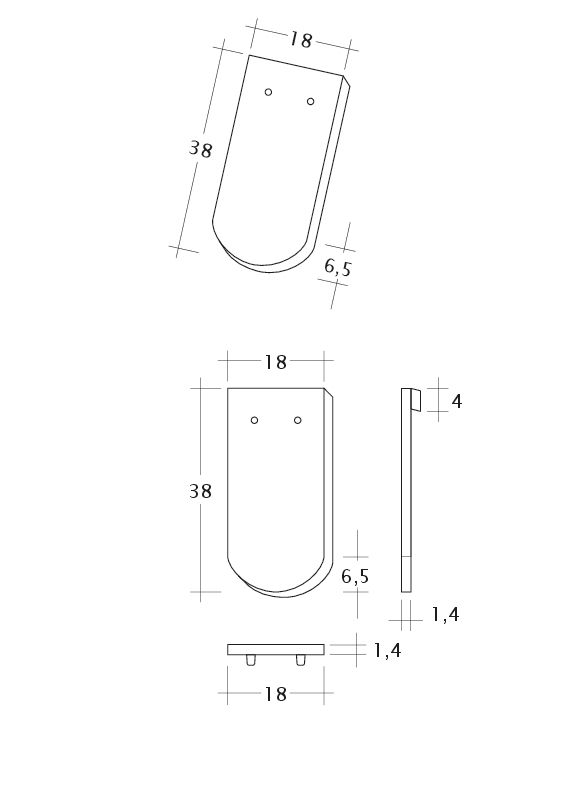

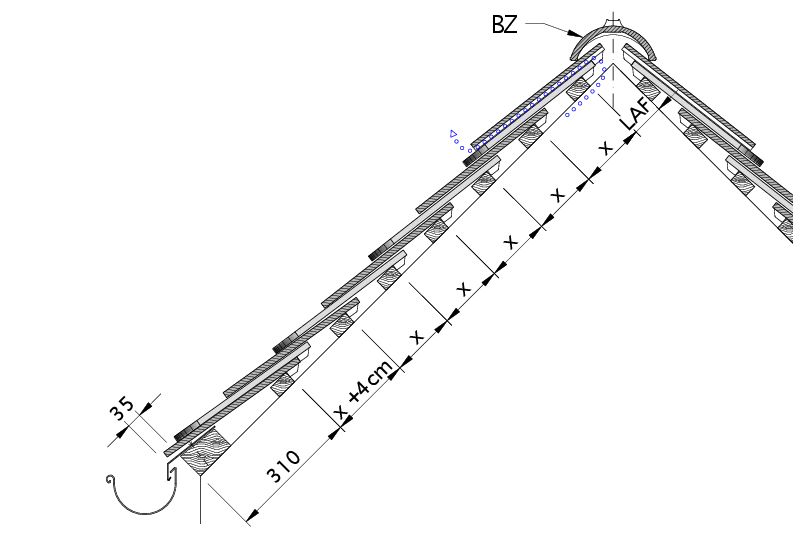

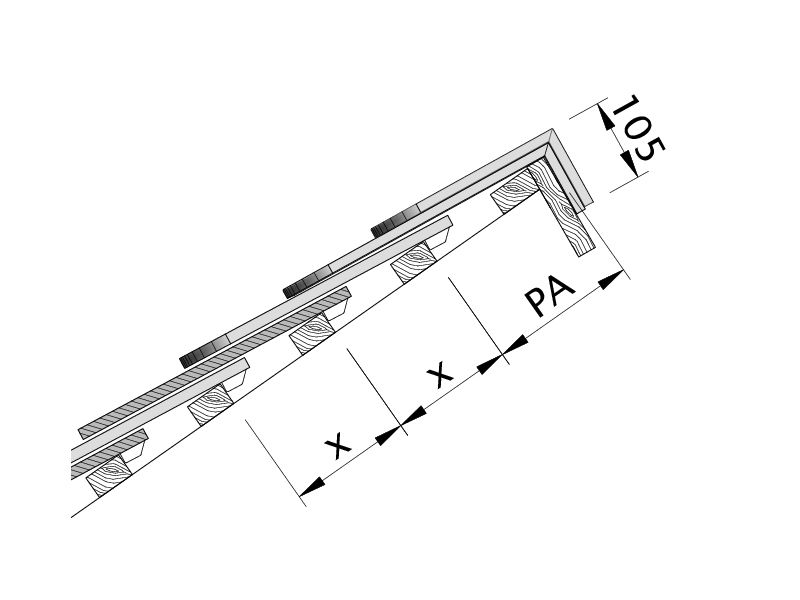

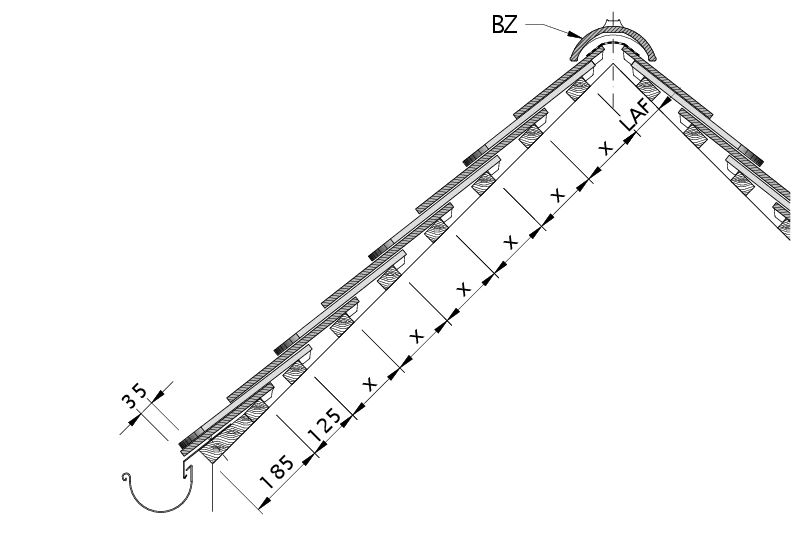

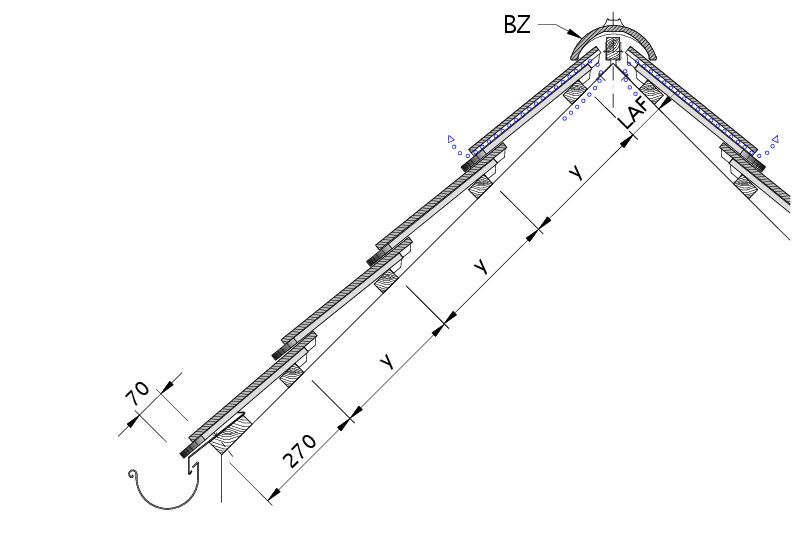

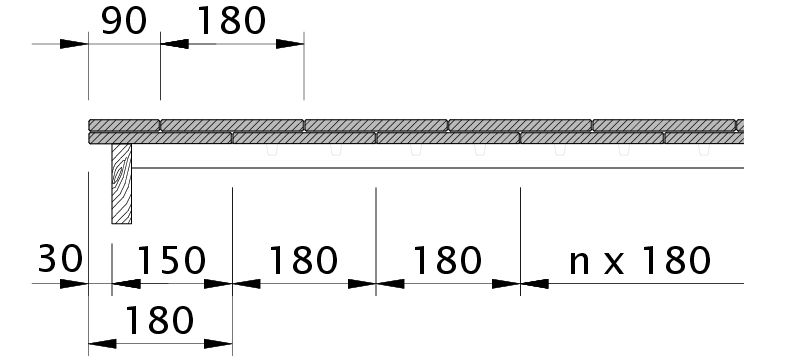

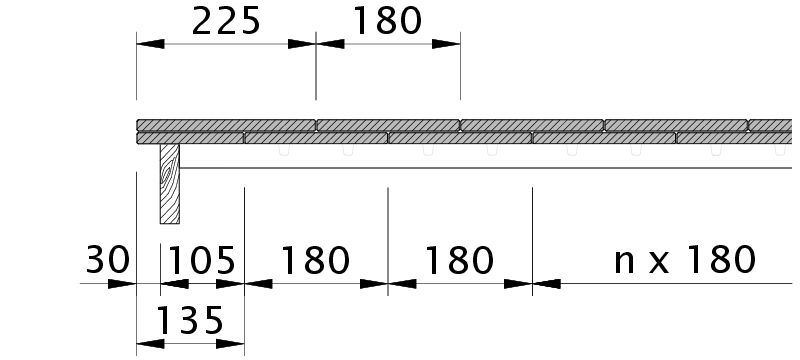

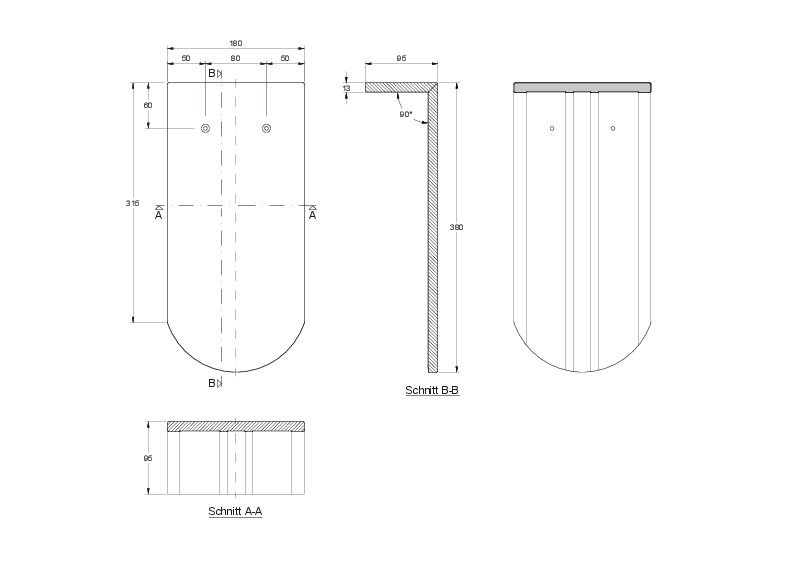

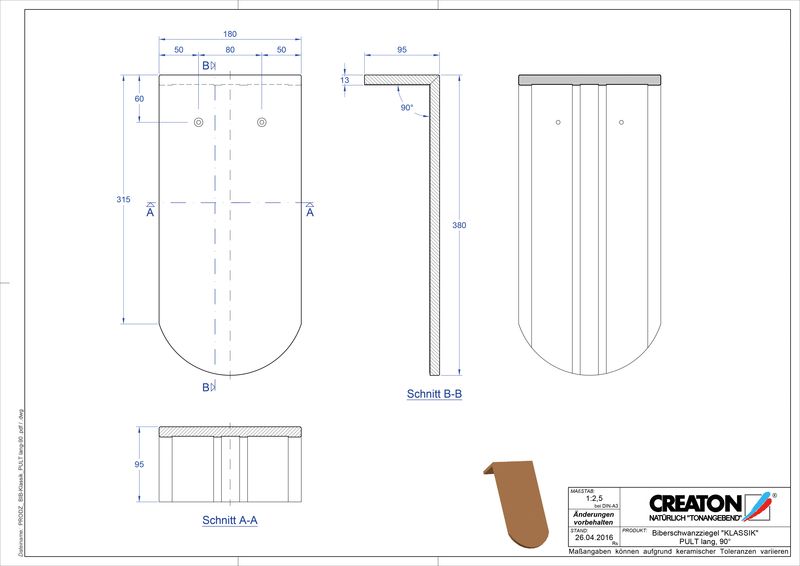

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
30 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥30 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥25 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥22 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

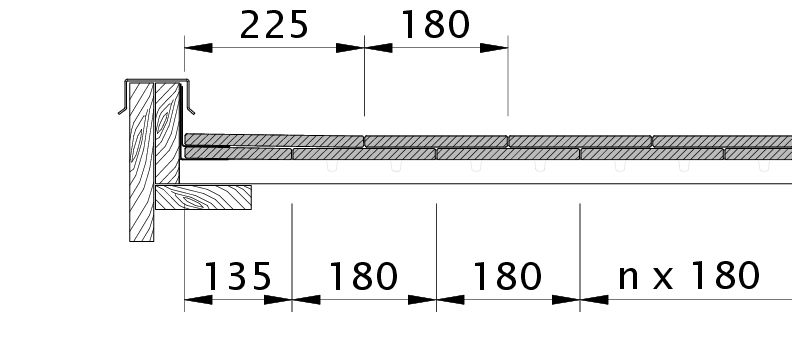

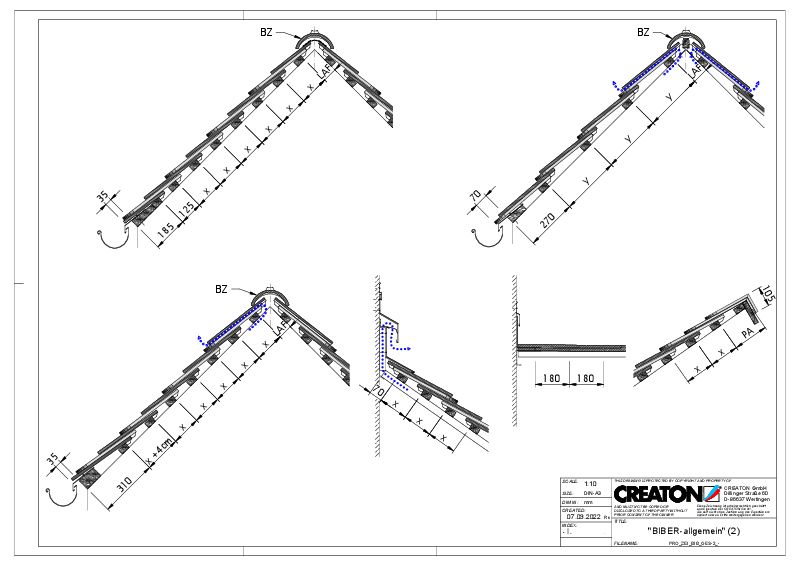

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

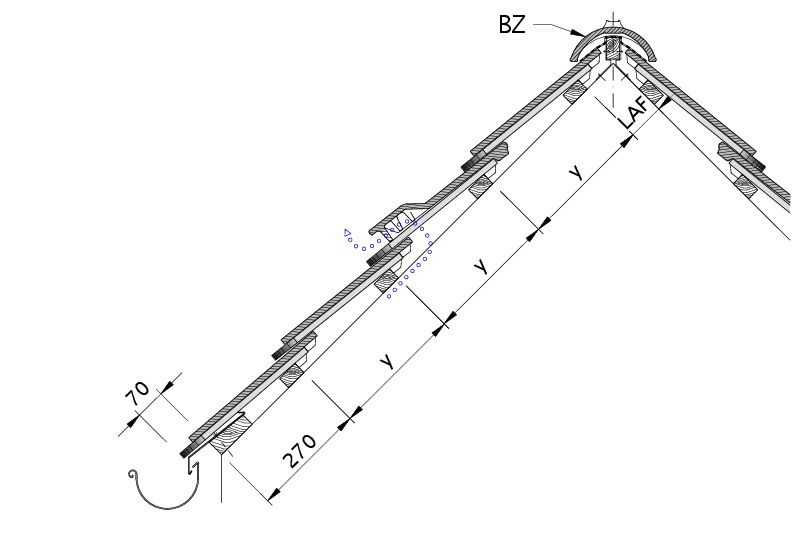

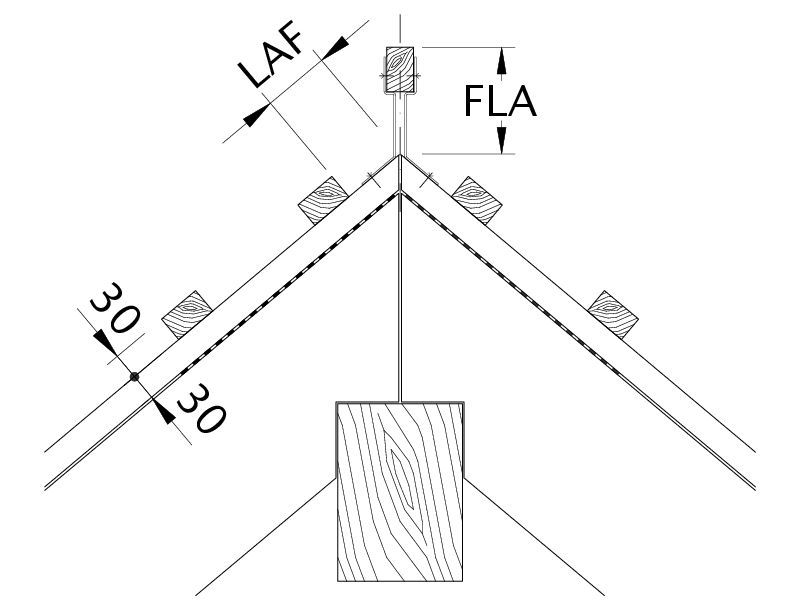

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Stück/lfm	LAF	90	85	80	80	80	75	75	80	85
BMK 3.0 Stück/lfm	LAF			60	60	55	55	50	50	45
BMZ 2.7 Stück/lfm	LAF	90	85	80	75	75	75	75	80	80
BM 3.0 Stück/lfm	LAF	90	85	80	80	80	75	75	85	85
BZ 3.0 Stück/lfm	LAF	90	85	80	75	75	75	75	80
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Stück/lfm	LAF	85	80	75	75	75	65	60	65	70
BMK 3.0 Stück/lfm	LAF			55	55	50	45	35
BMZ 2.7 Stück/lfm	LAF	85	80	75	70	70	65	60	65	65
BM 3.0 Stück/lfm	LAF	85	80	75	75	75	65	60	70	70
BZ 3.0 Stück/lfm	LAF	85	80	75	70	70	65	60	65
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Stück/lfm	LAF	80	75	70	65	65	55	50	55	55
BMK 3.0 Stück/lfm	LAF			50	45	40	35	25
BMZ 2.7 Stück/lfm	LAF	80	75	70	60	60	55	50	55	50
BM 3.0 Stück/lfm	LAF	80	75	70	65	65	55	50	60	55
BZ 3.0 Stück/lfm	LAF	80	75	70	60	60	55	50	55

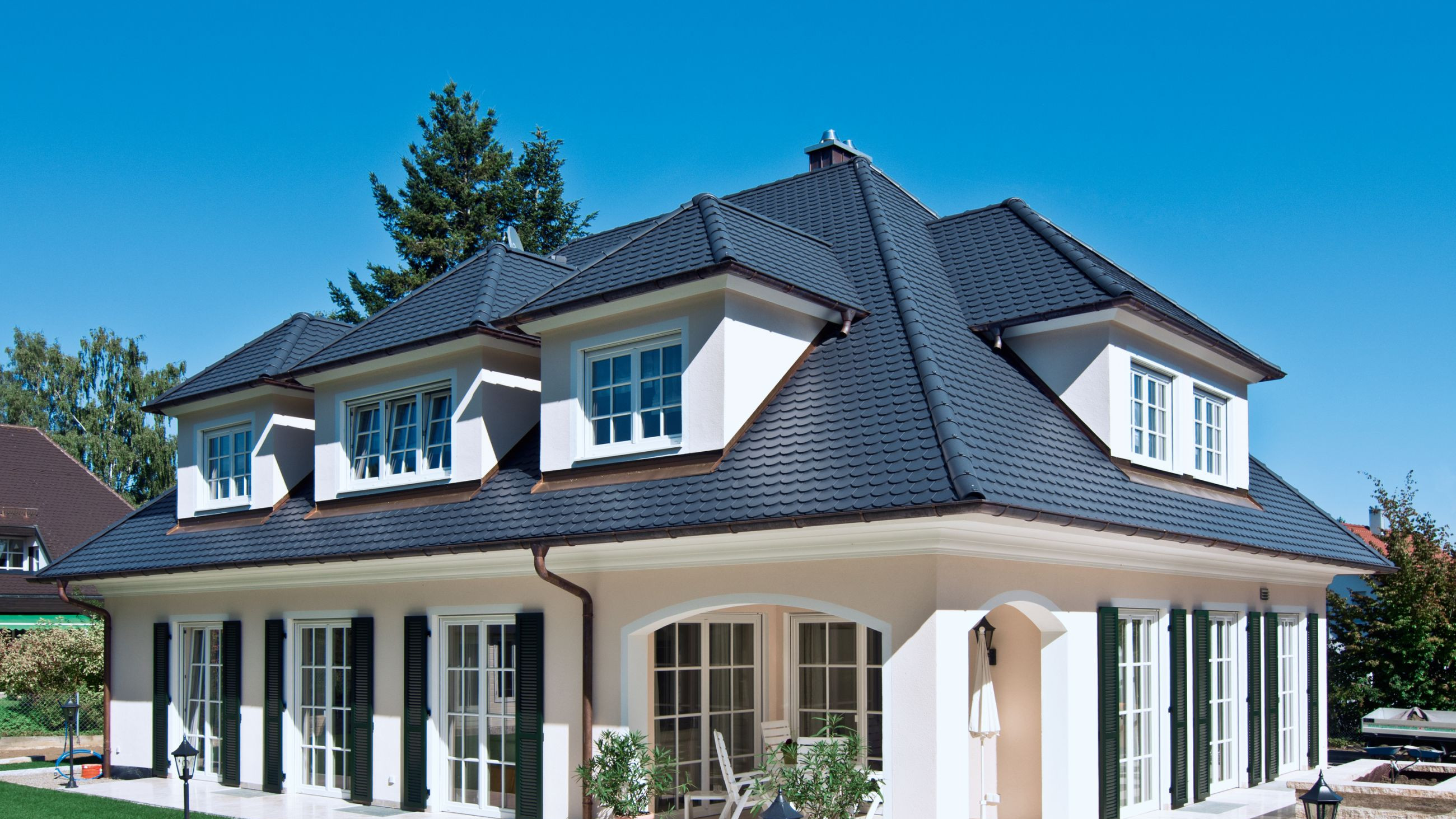

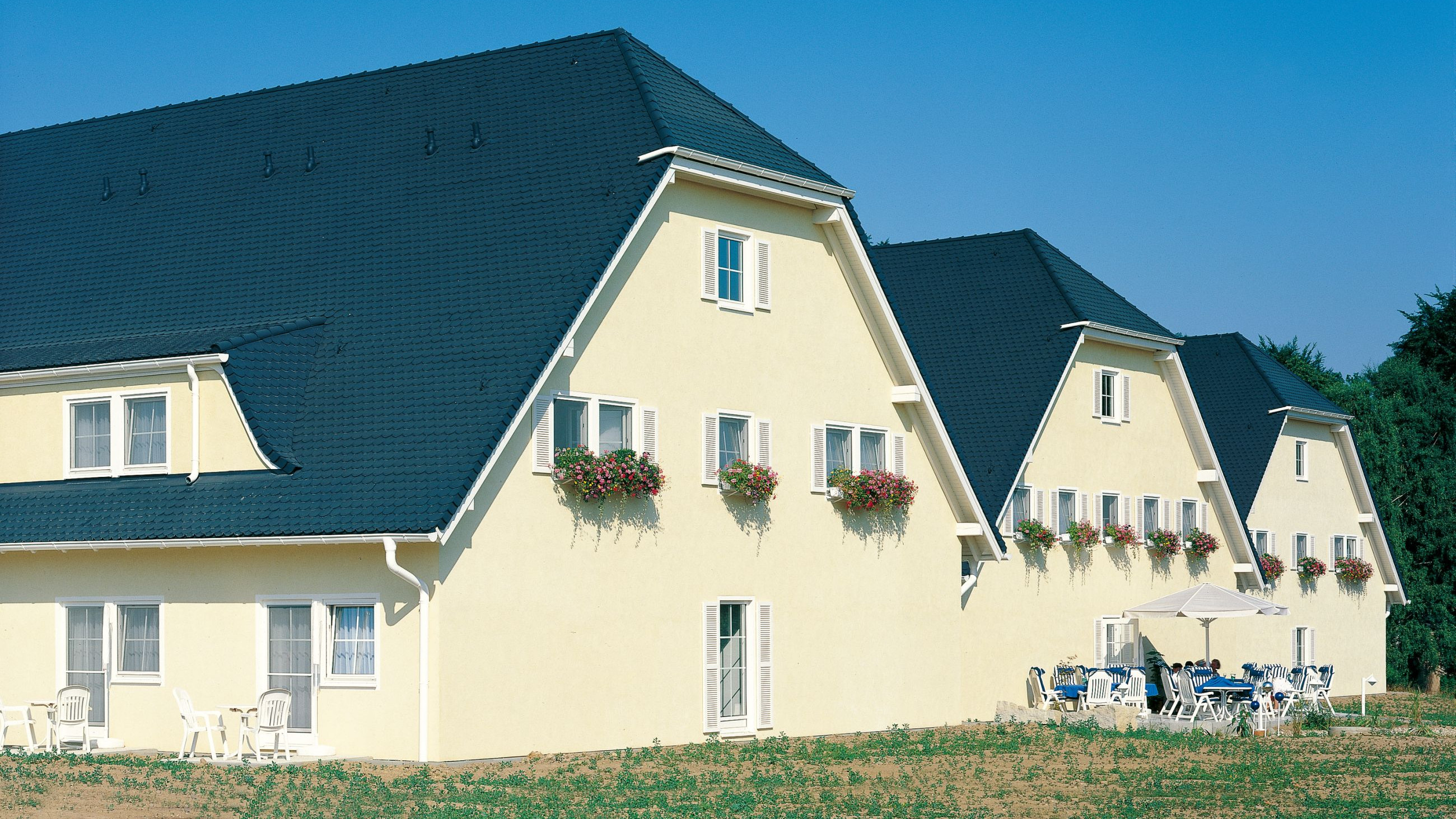

Referenzen

Zubehörsortiment

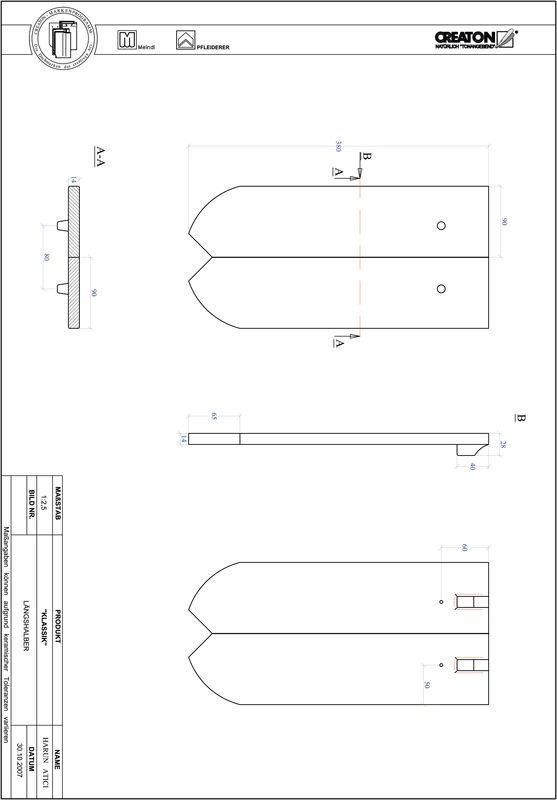

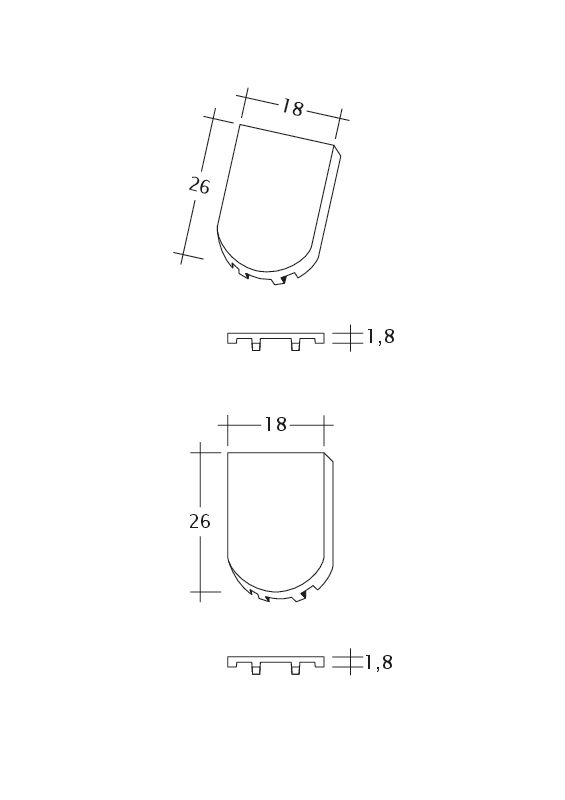

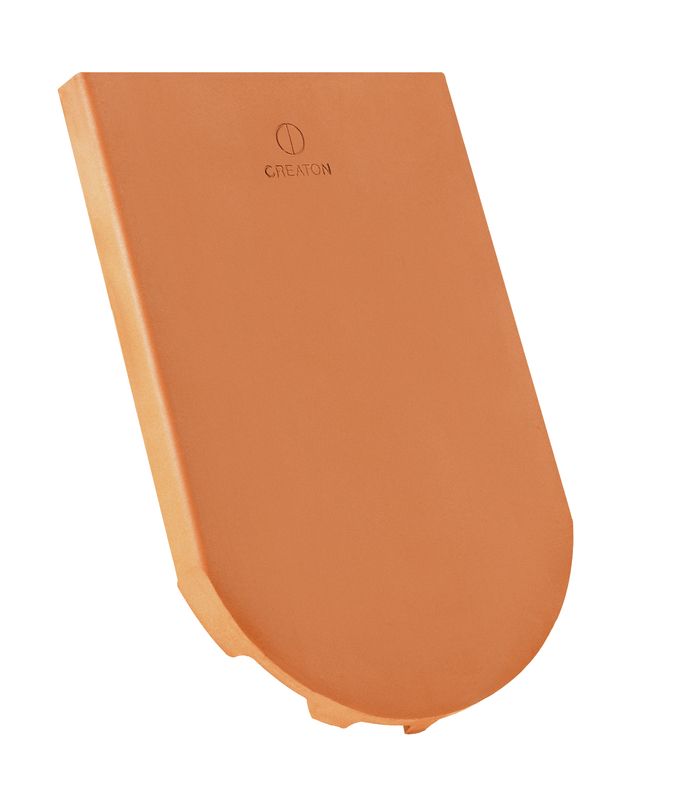

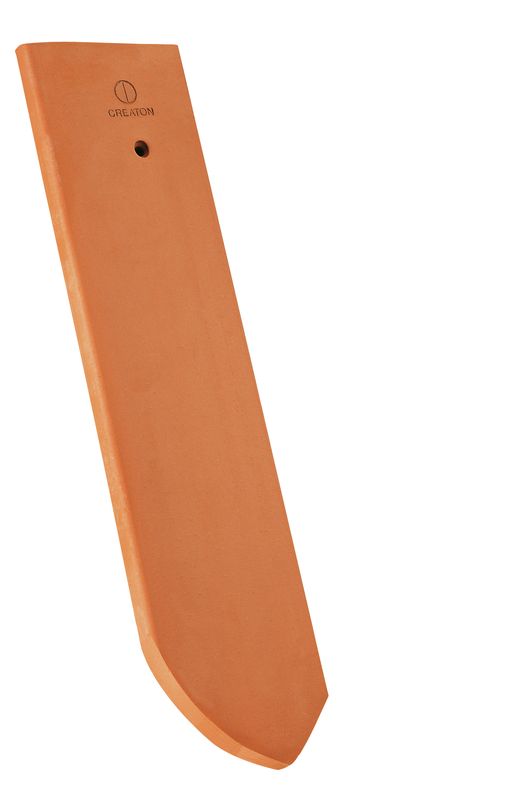

KLASSIK Rundschnitt Längshalber

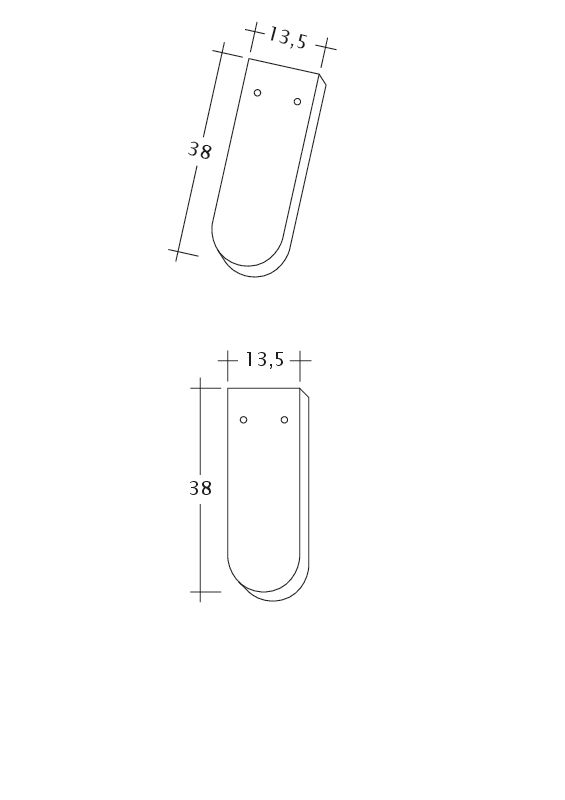

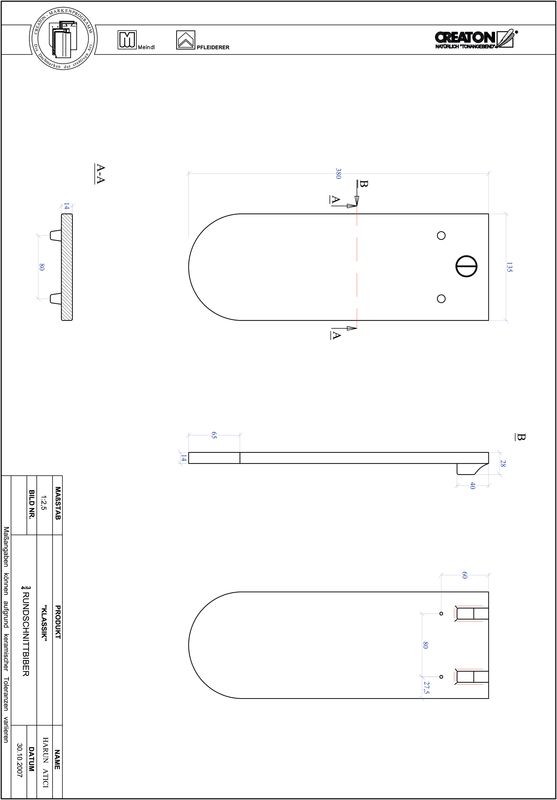

KLASSIK Rundschnitt 3/4 Biber

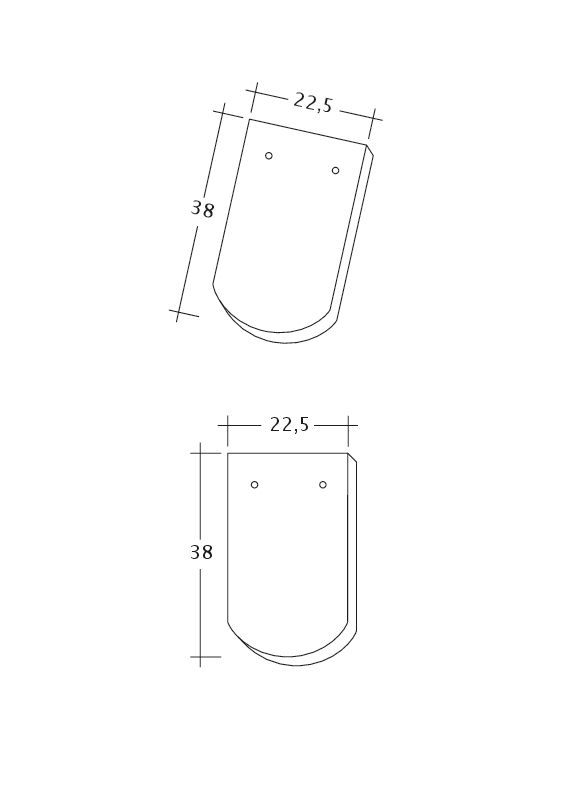

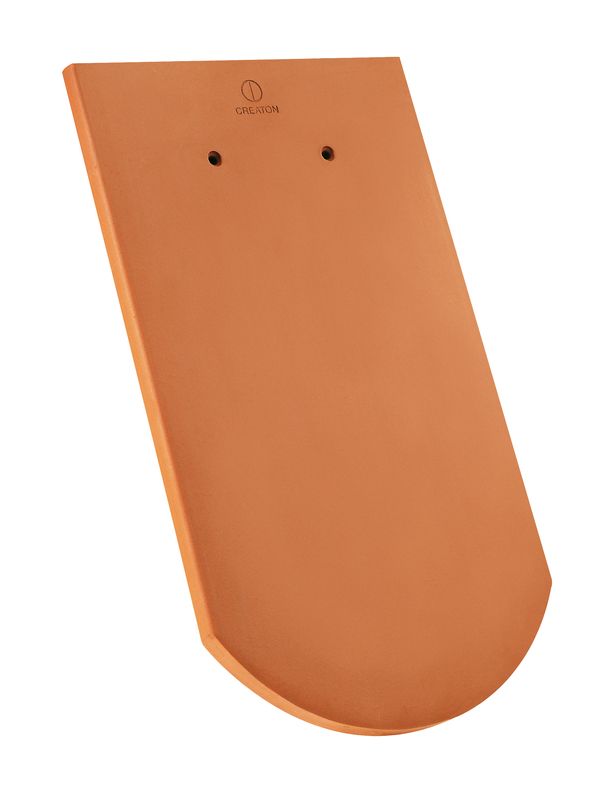

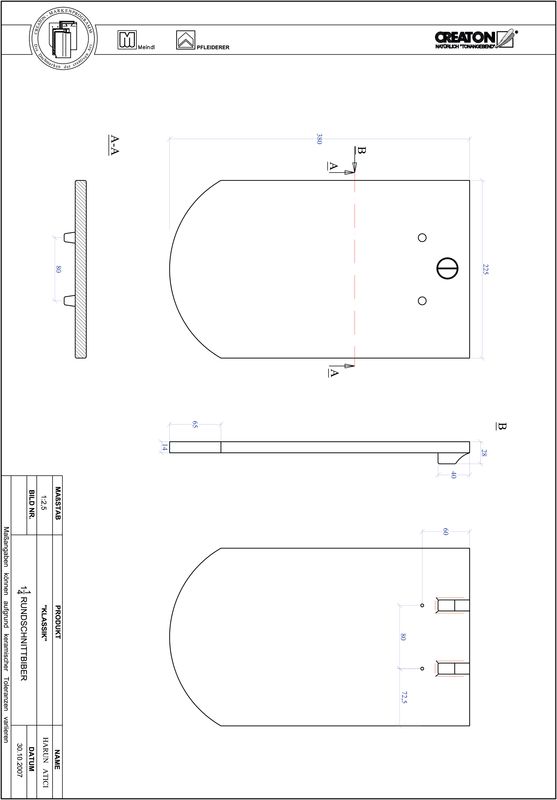

KLASSIK Rundschnitt 1 1/4 Biber

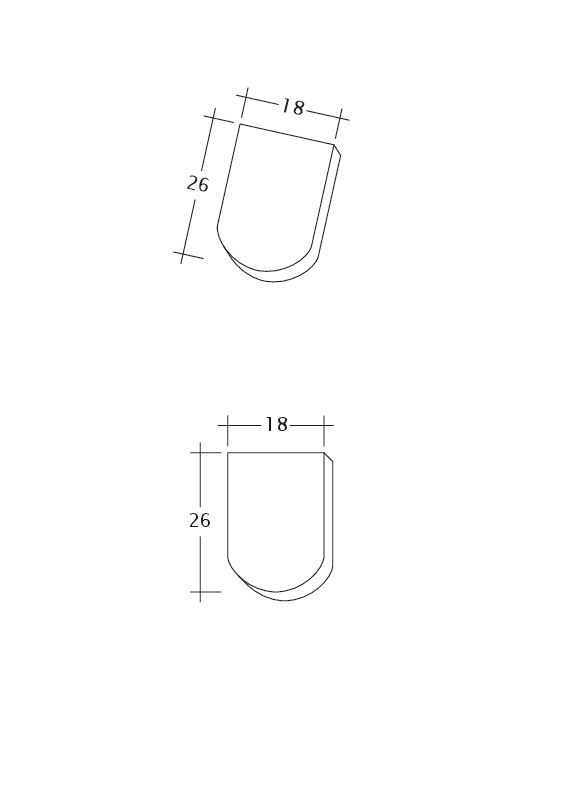

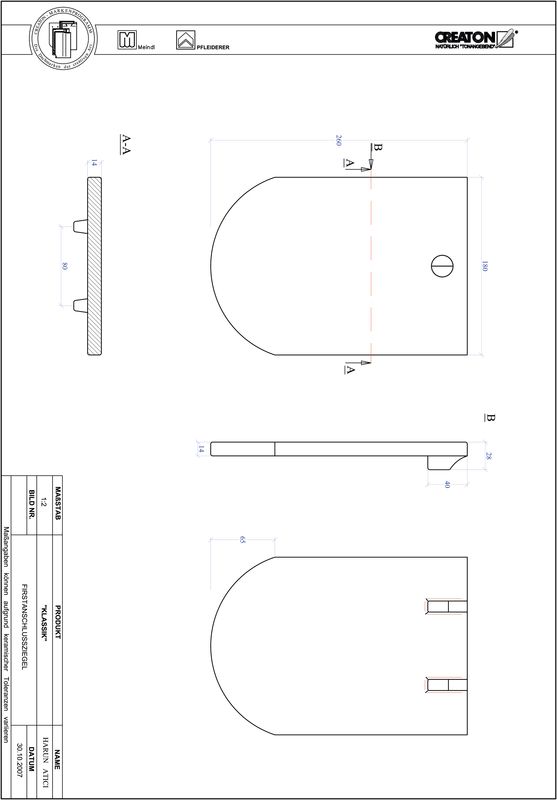

KLASSIK Rundschnitt Firstanschlussziegel

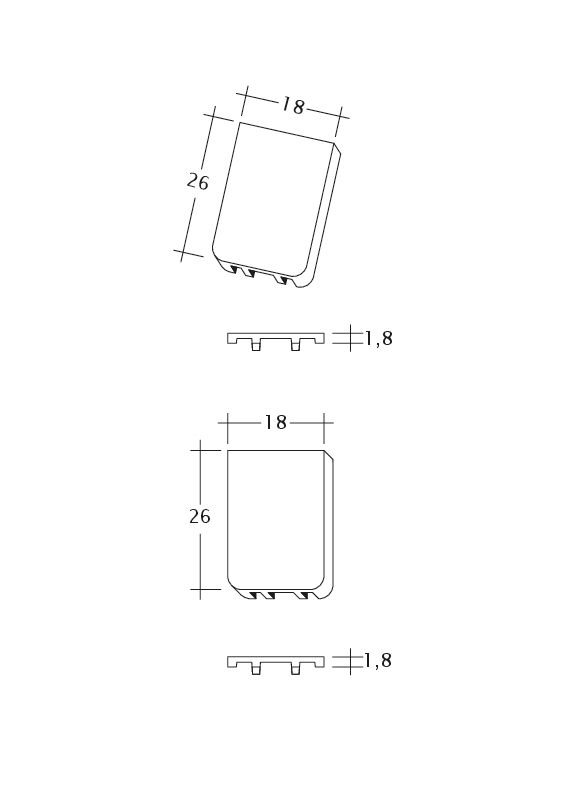

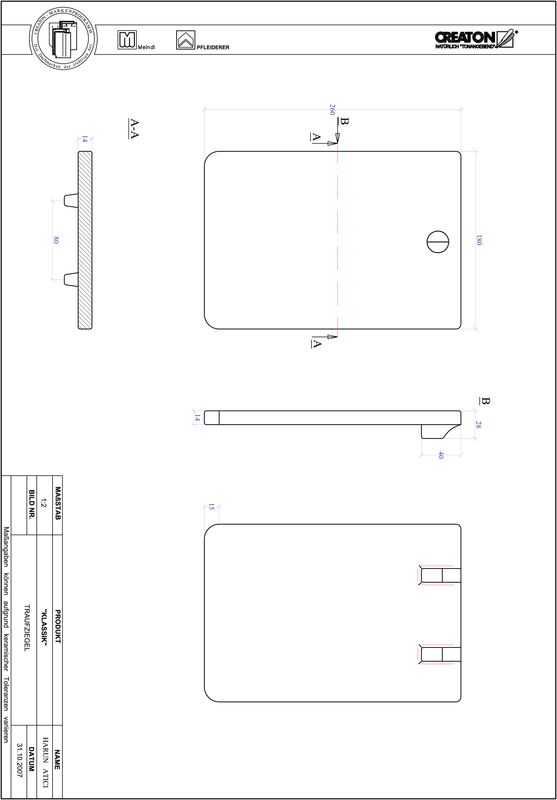

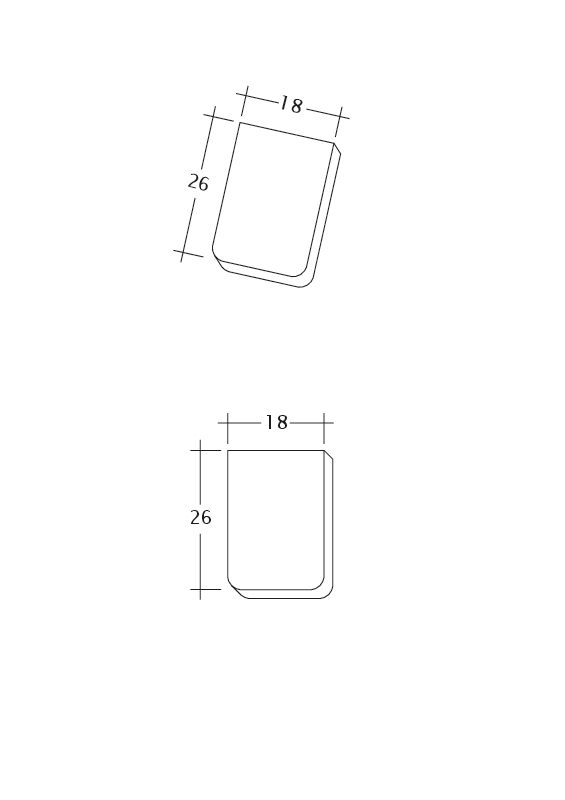

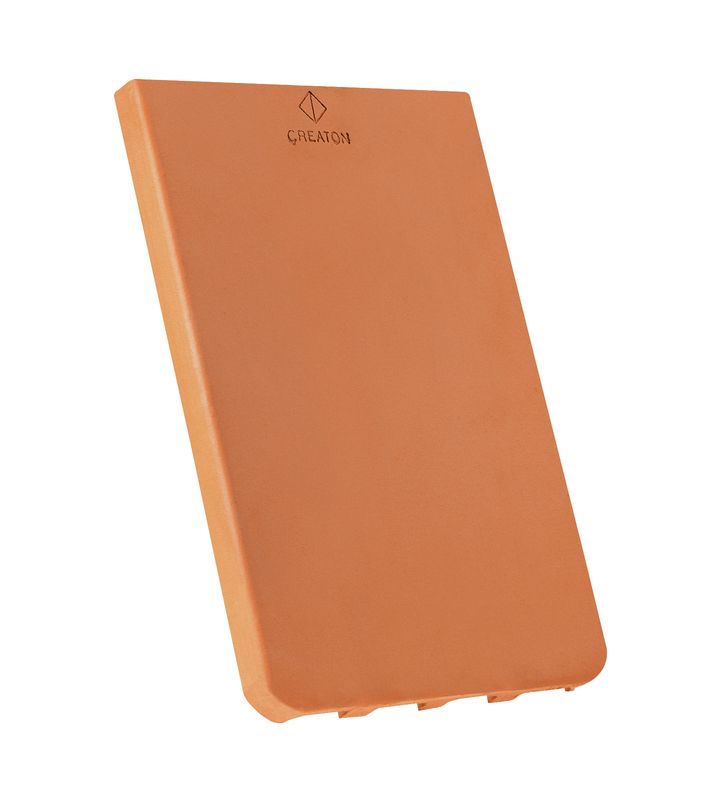

KLASSIK Rundschnitt Traufziegel

KLASSIK Rundschnitt Firstanschluss-Lüfterziegel

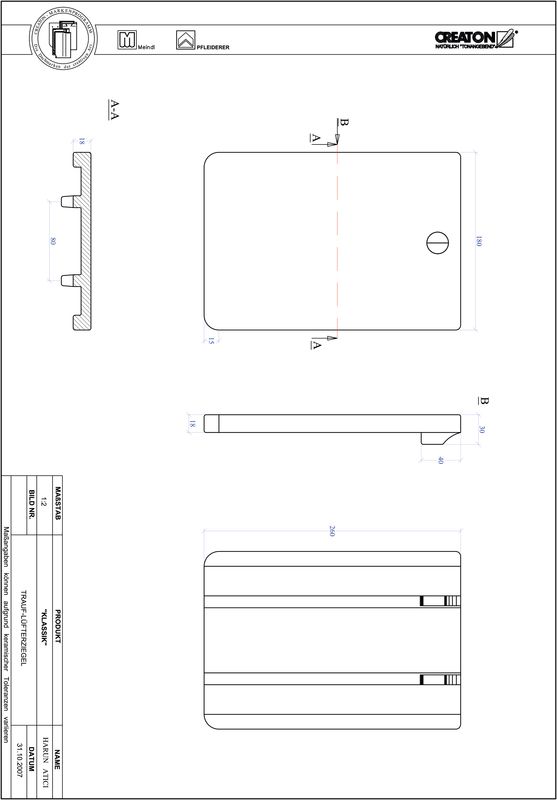

KLASSIK Rundschnitt Trauf-Lüfterziegel

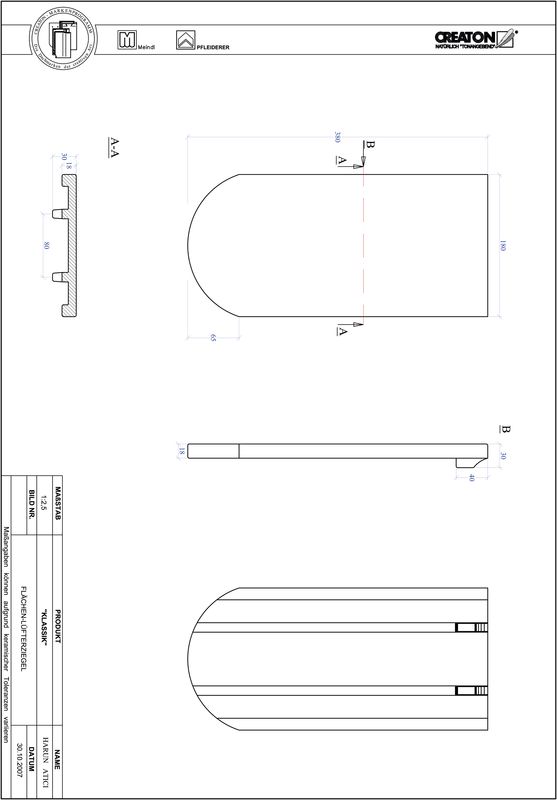

KLASSIK Rundschnitt Flächen-Lüfterziegel

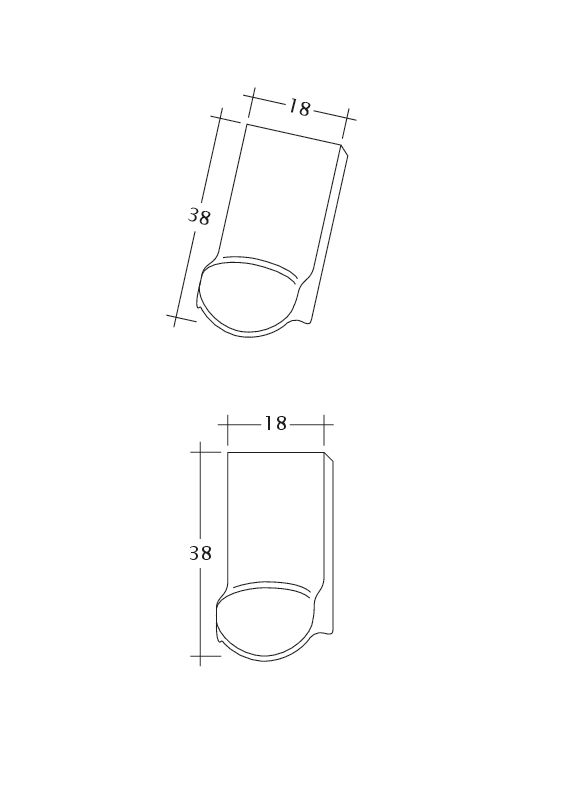

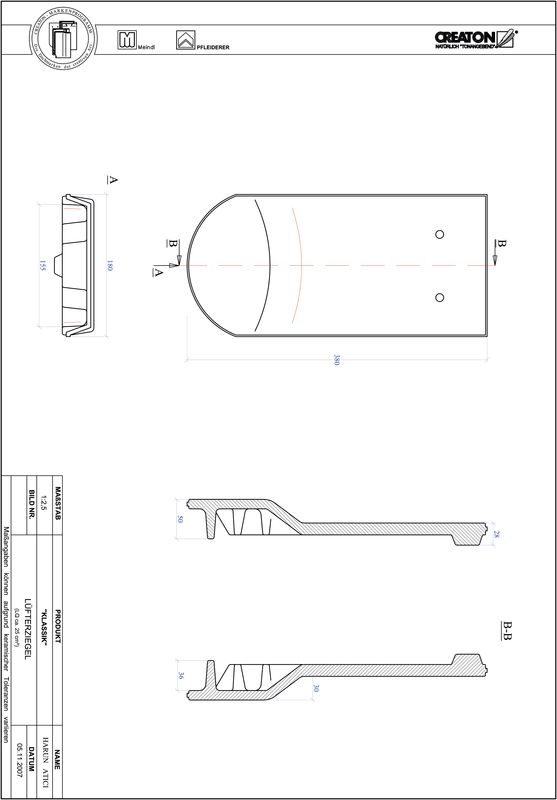

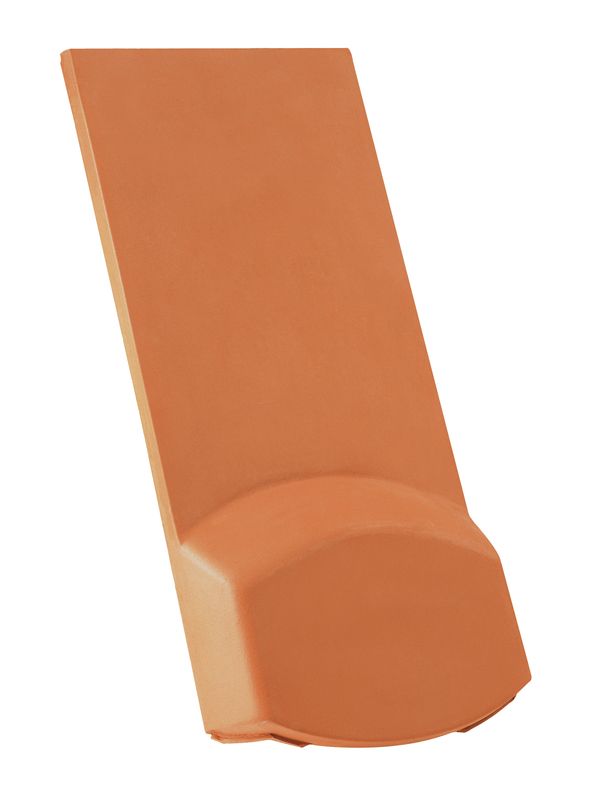

KLASSIK Rundschnitt Lüfterziegel

Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm rechts

Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm links

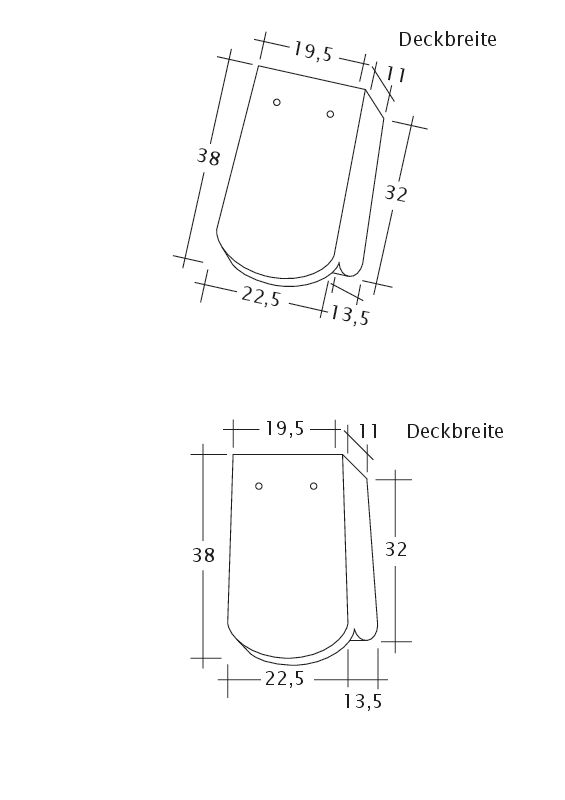

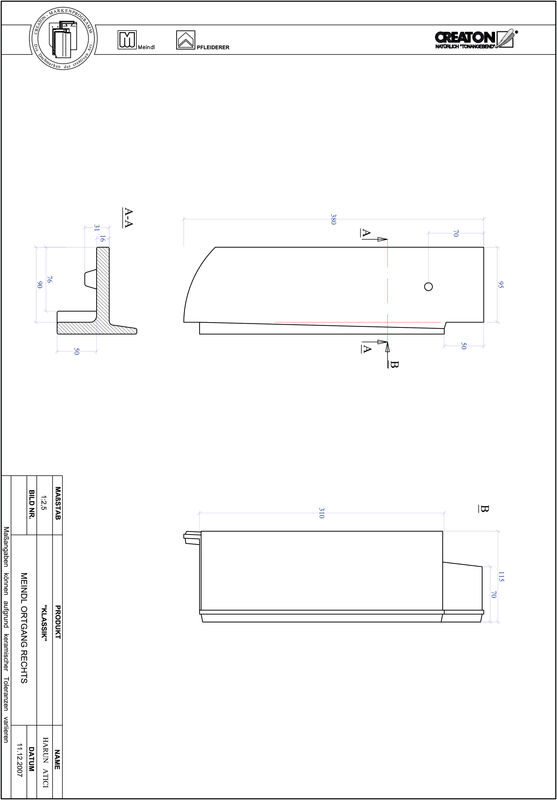

KLASSIK Rundschnitt Ortgangziegel 1 1/4 rechts mit langem Seitenlappen ca. 11 cm

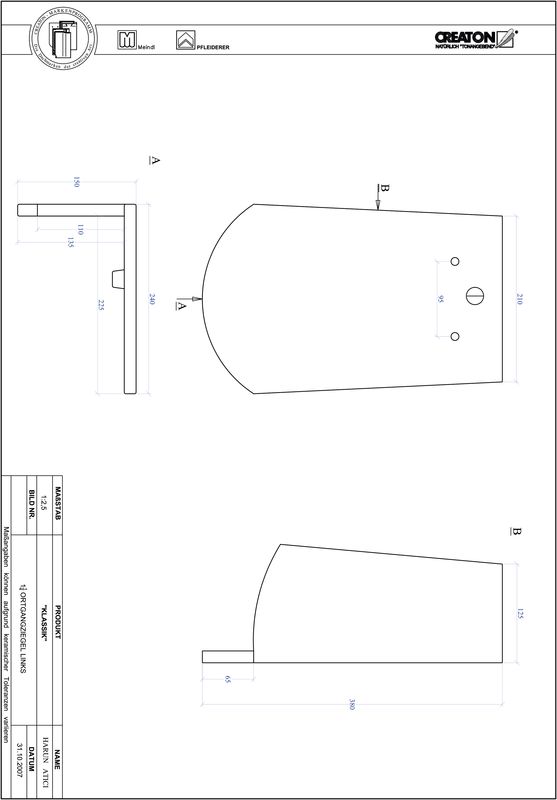

KLASSIK Rundschnitt Ortgangziegel 1 1/4 links mit langem Seitenlappen ca. 11 cm

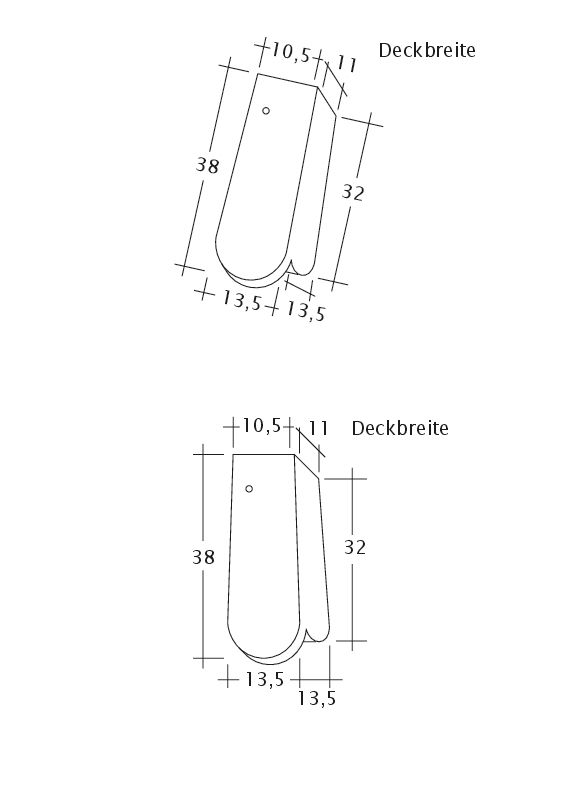

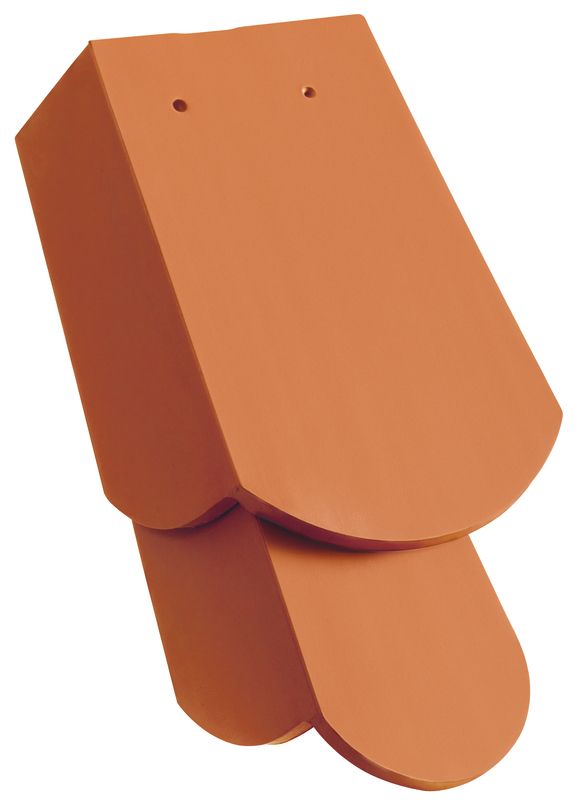

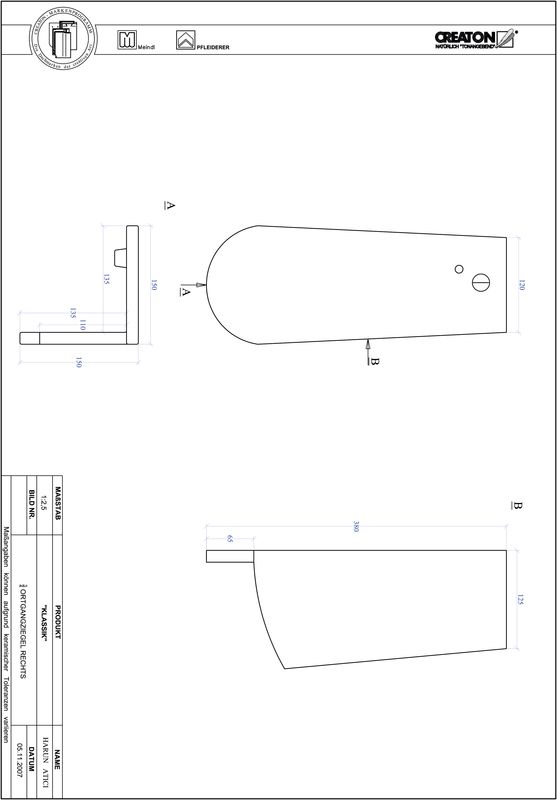

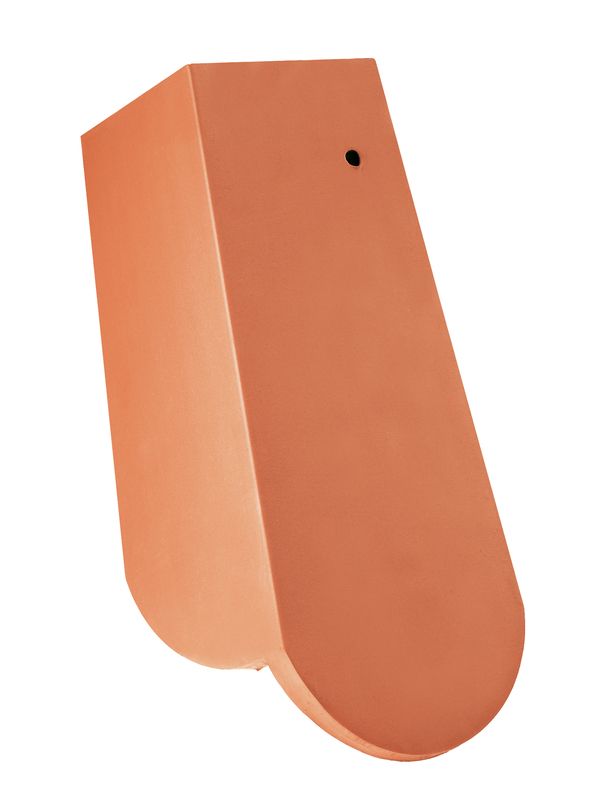

KLASSIK Rundschnitt Ortgangziegel 3/4 rechts mit langem Seitenlappen ca. 11 cm

KLASSIK Rundschnitt Ortgangziegel 3/4 links mit langem Seitenlappen ca. 11 cm

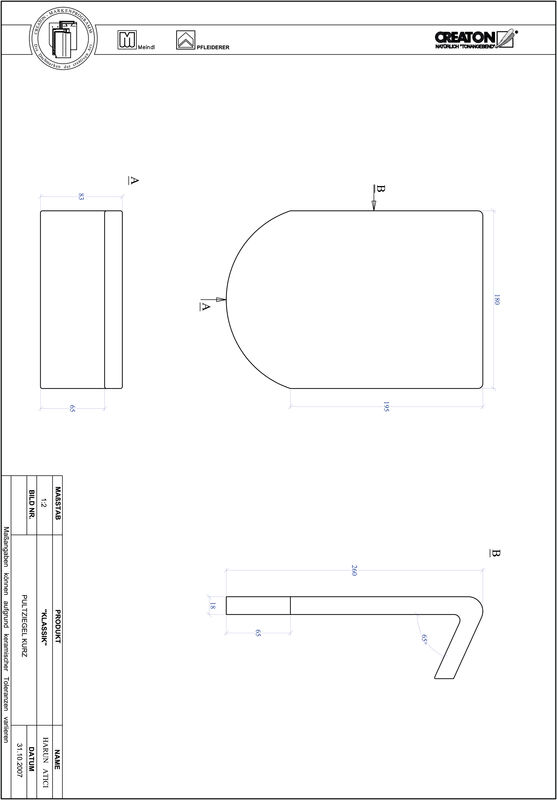

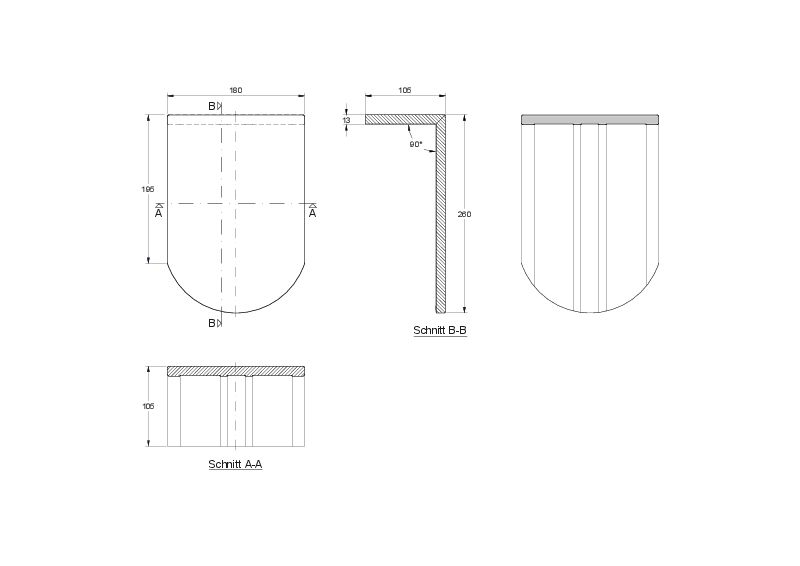

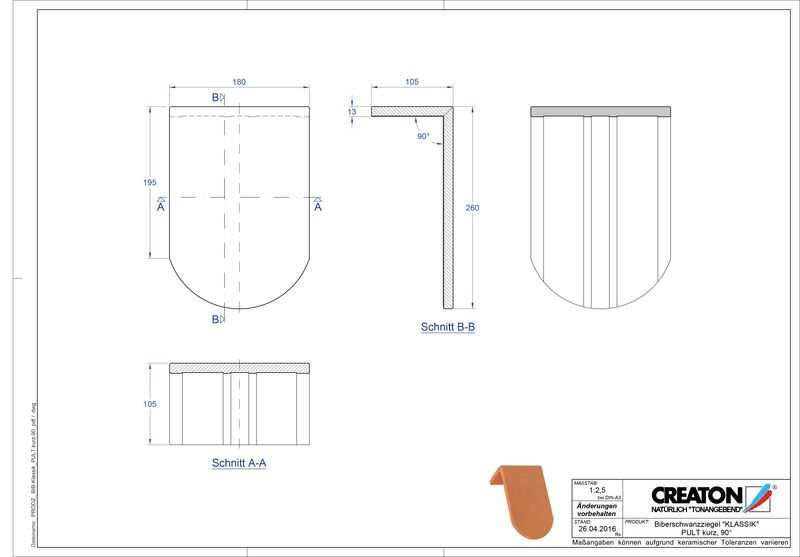

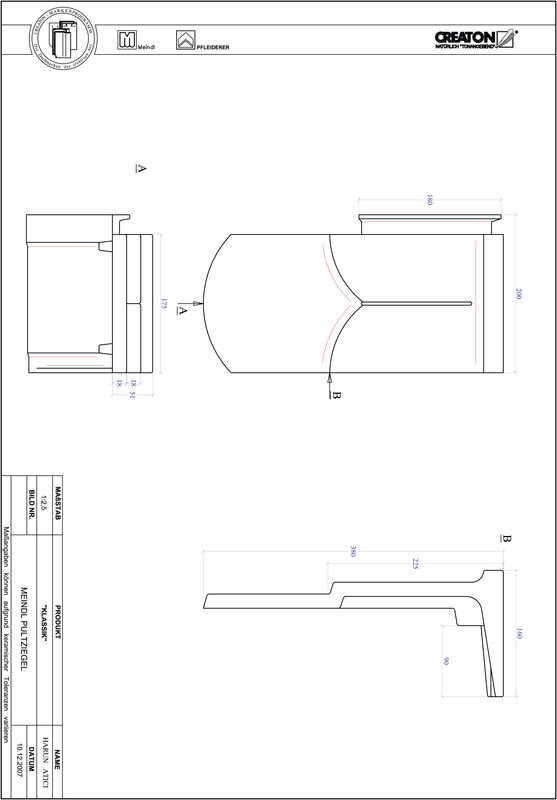

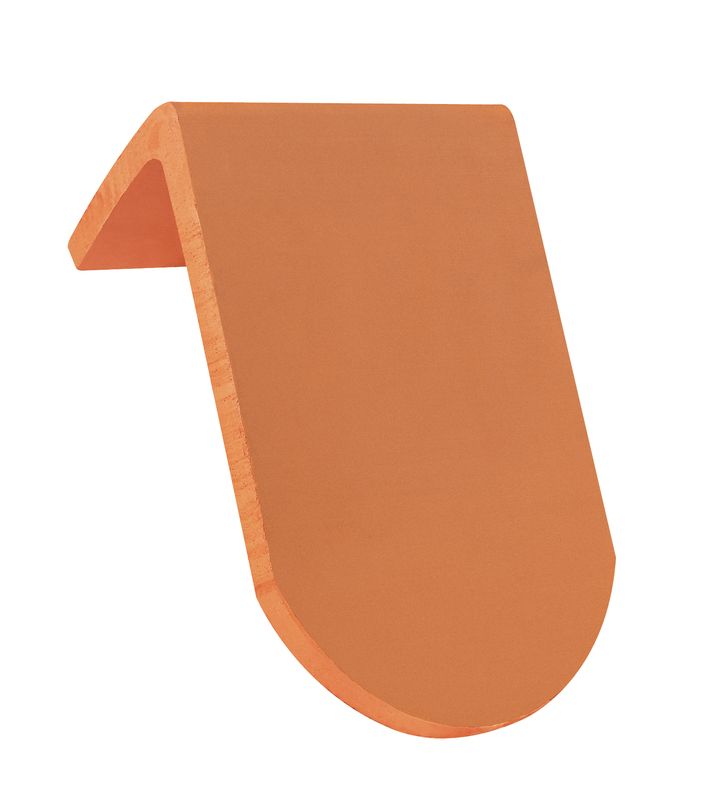

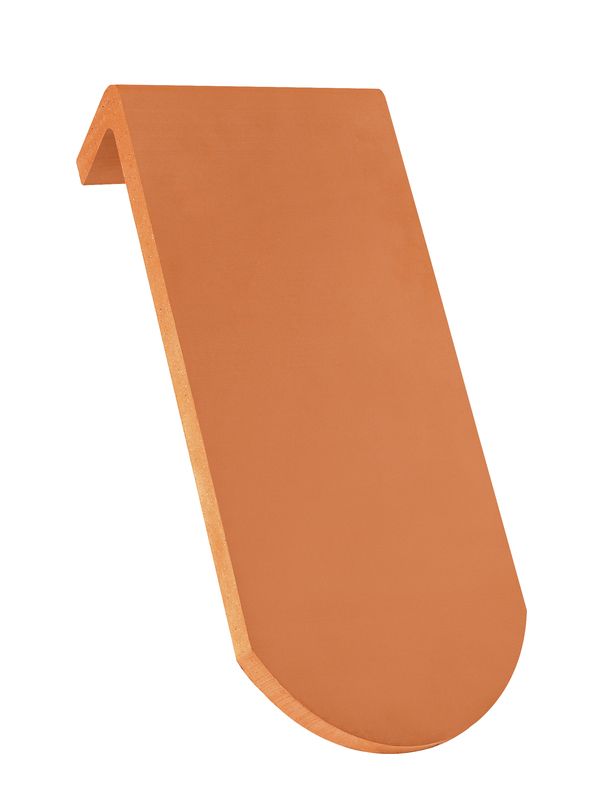

KLASSIK Rundschnitt Pultziegel kurz

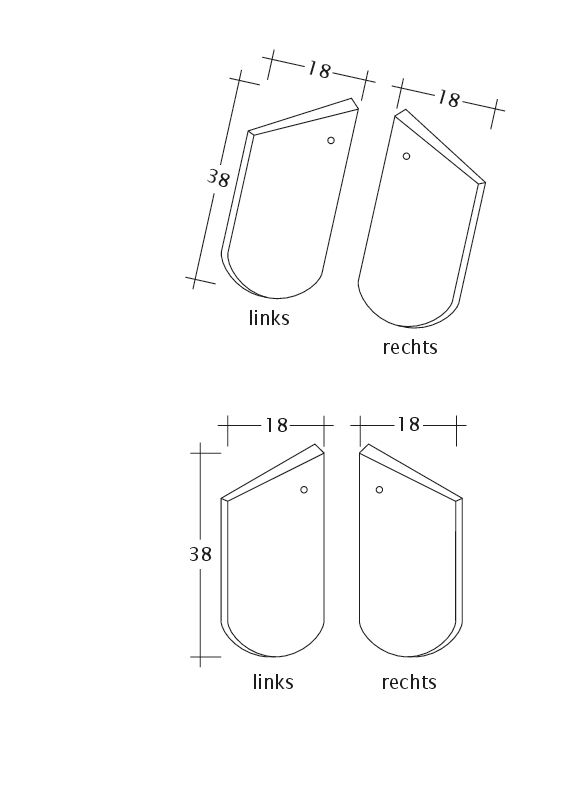

KLASSIK Rundschnitt Unterläufer rechts

KLASSIK Rundschnitt Unterläufer links

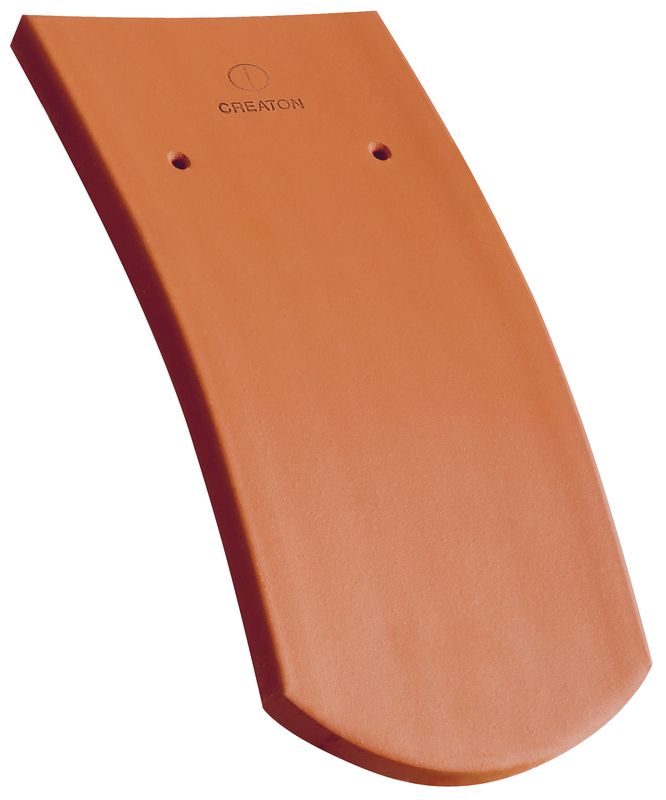

KLASSIK Rundschnitt konvex gebogen (Sonderanfertigung nach Vorgabe)

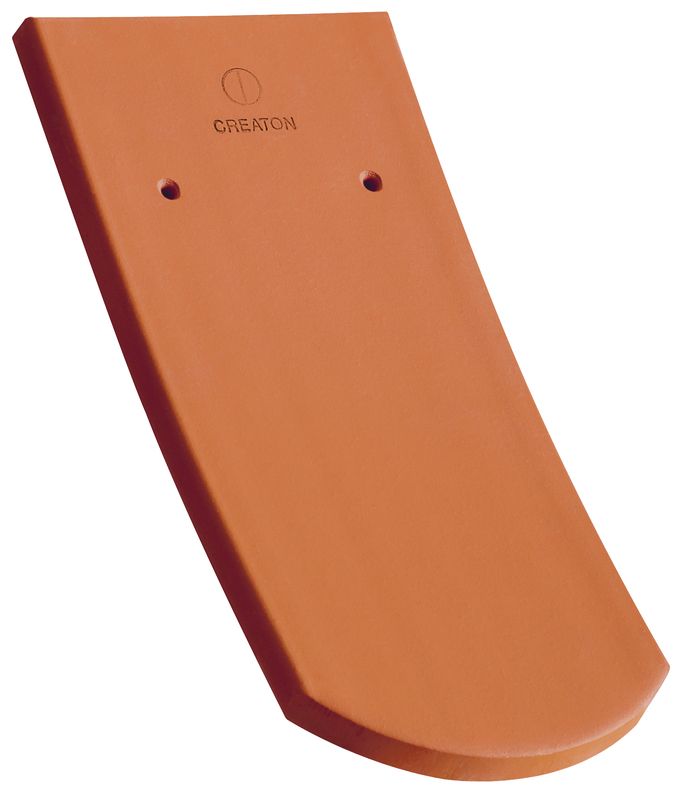

KLASSIK Rundschnitt konkav gebogen (Sonderanfertigung nach Vorgabe)

KLASSIK Rundschnitt Pultziegel lang

Sortiment für Dachdetails und Windsogsicherung

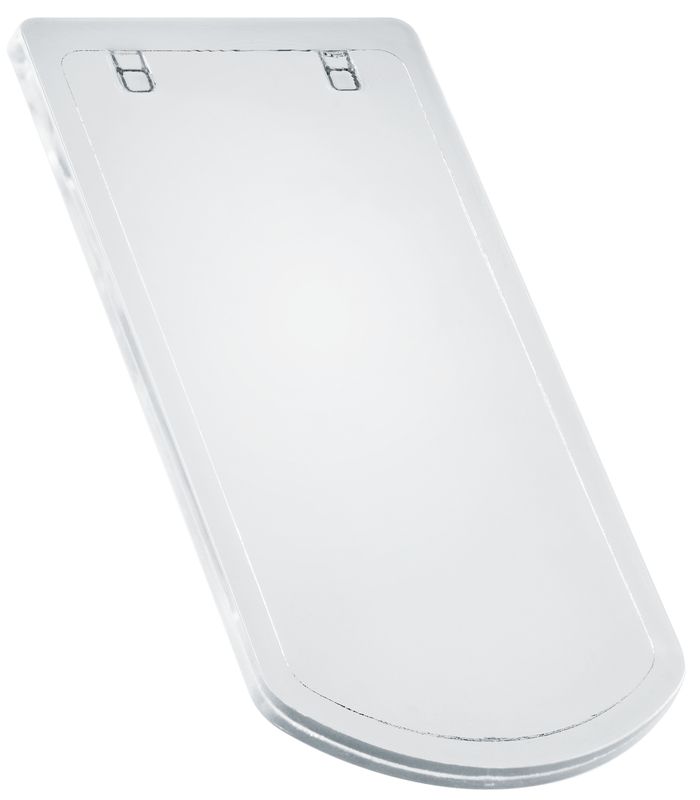

KLASSIK Rundschnitt Glasbiber

Sturmklammer Zink-Alu Einhängeklammer Tpy H26 40x50 (BIBER KLASSIK, AMBIENTE, PROFIL, Turmbiber) / 40x60 (BIBER KLASSIK, AMBIENTE, PROFIL, Turmbiber)

Sturmklammer Zink-Alu Einhängeklammer Tpy H8 30x50 (BIBER ROG - LEN)

Sturmklammer Zink-Alu Einhängeklammer Tpy H30 (BIBER KRONENDECKUNG 29 MM)

Sturmklammer Zink-Alu Einhängeklammer Tpy H31 (BIBER KRONENDECKUNG 33 MM)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml ROG

First- und Gratziegelsortiment

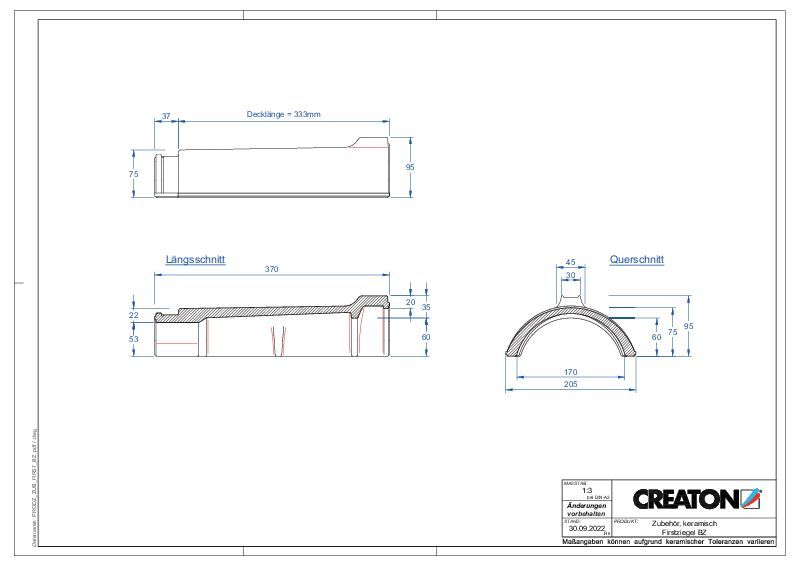

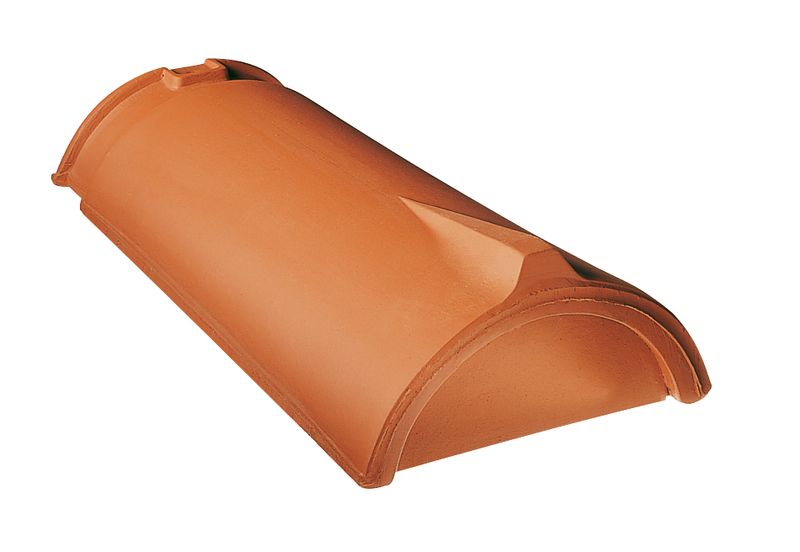

Firstziegel BZ ROG (Ton Biber)

Firstziegel BM ROG (Ton Biber)

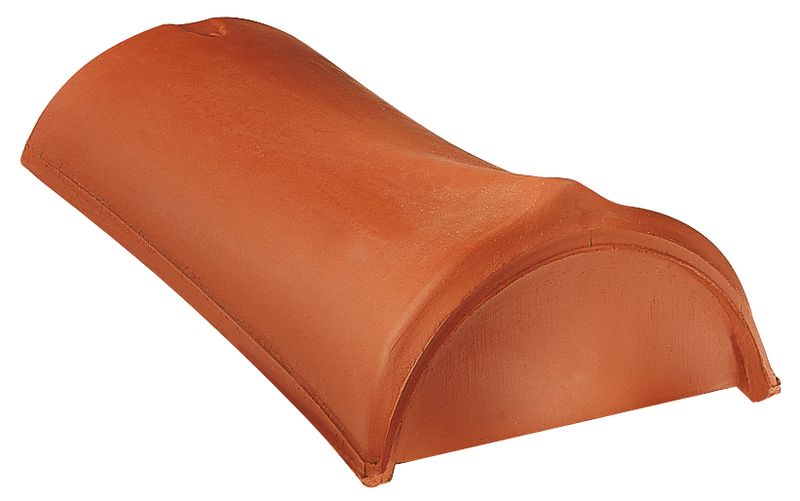

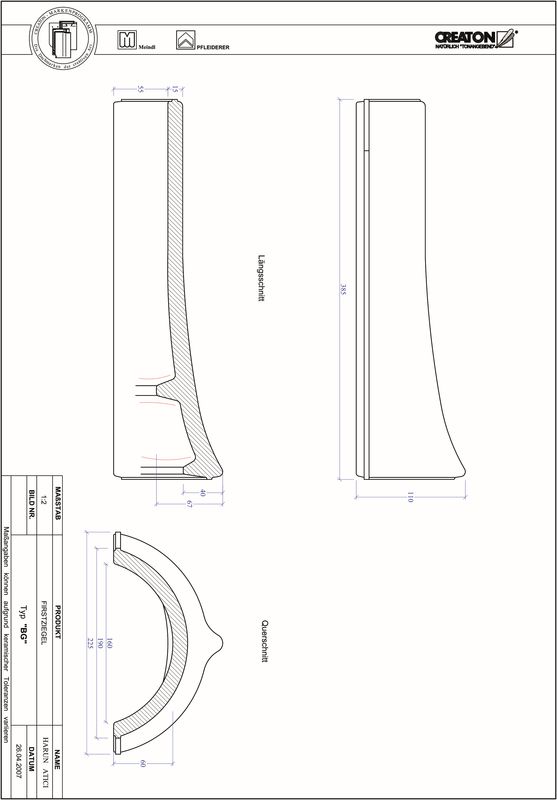

Firstziegel BG ROG (Ton Biber)

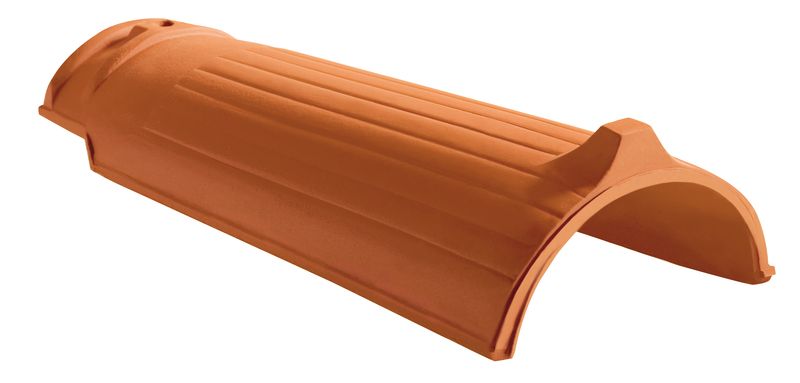

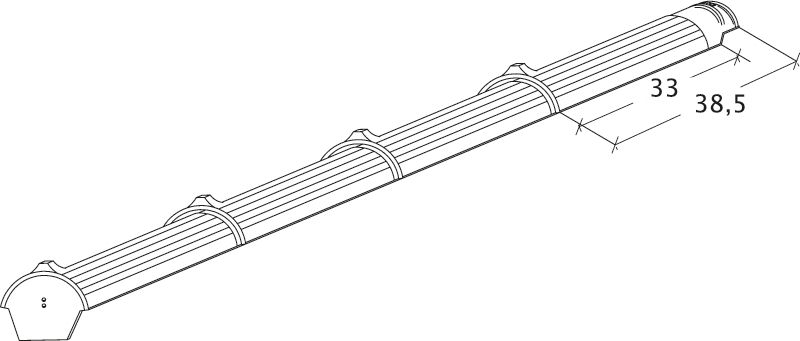

Firstziegel BMK ROG (Ton Biber)

Gratanfänger keramisch BZ ROG (Ton Biber)

Gratanfänger keramisch BM ROG (Ton Biber)

Gratanfänger keramisch BG ROG (Ton Biber)

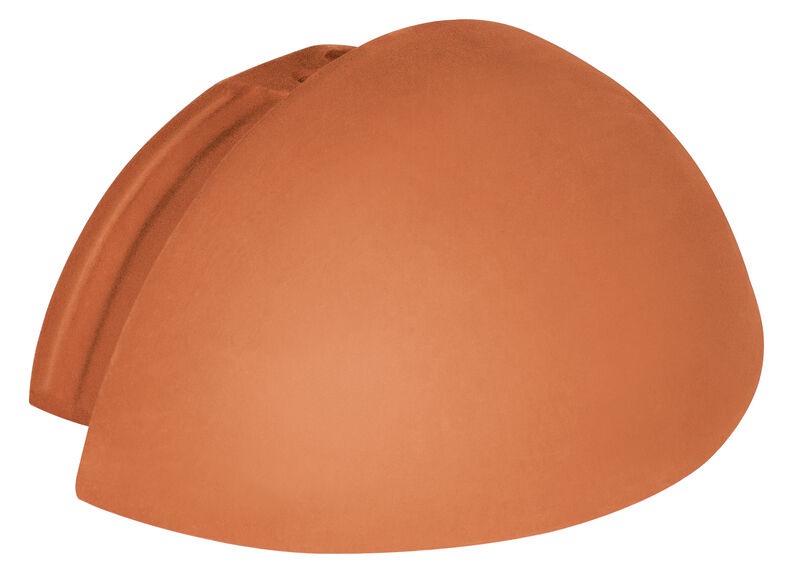

Gratanfänger keramisch runder Abschluss BZ ROG (Ton Biber)

Walmkappe 4-achsig Typ W3 ROG (Ton Biber)

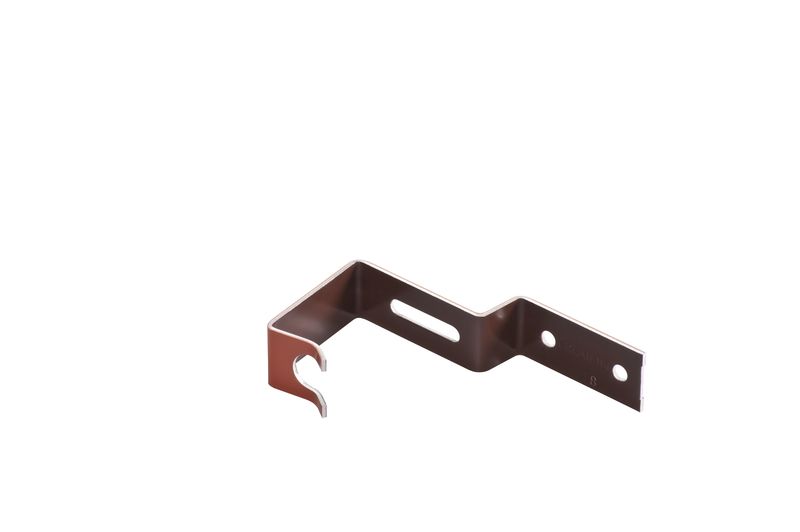

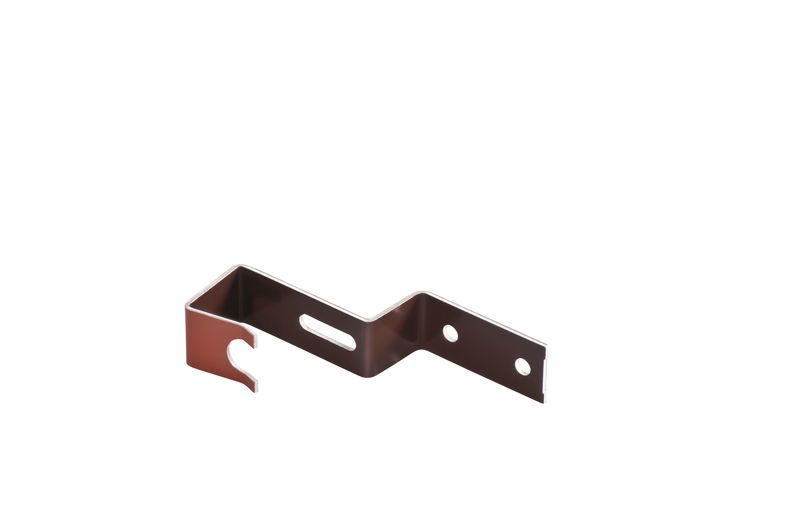

Firstklammer Aluminium BM ROG

Firstklammer Aluminium BG ROG

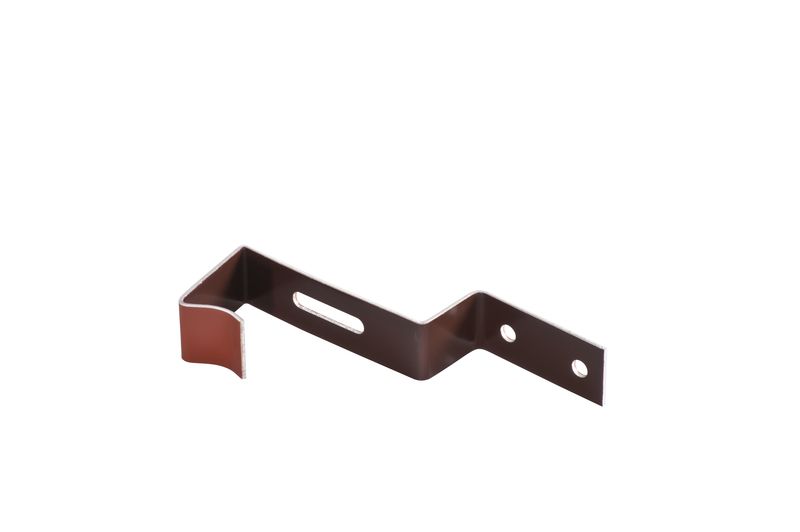

Firstklammer Aluminium BMZ ROG

Firstklammer Aluminium BZ ROG

Firstklammer Aluminium BMK ROG

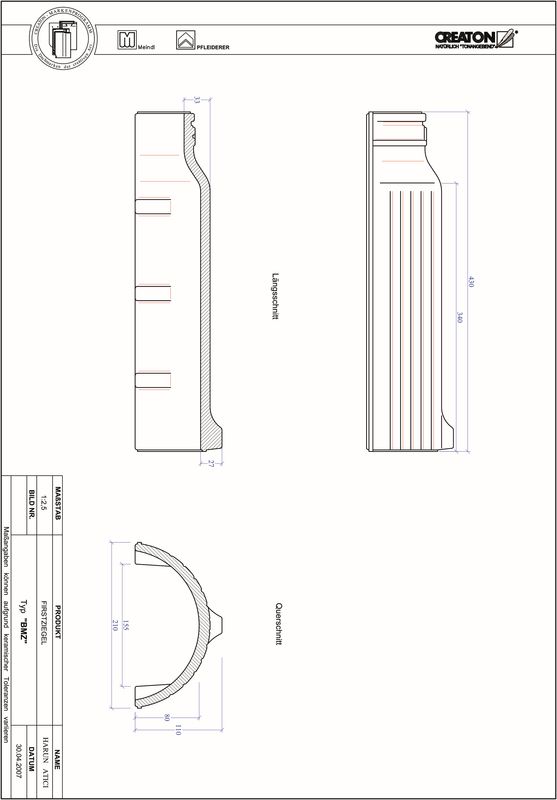

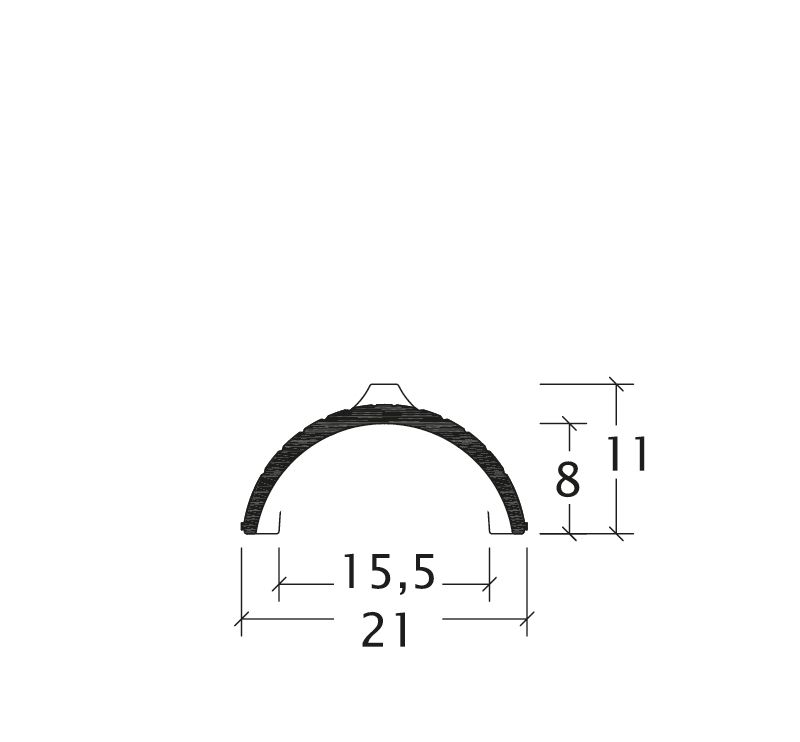

Firstziegel BMZ ROG (Ton Biber)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Firstanfang- und -endscheibe keramisch BZ ROG (Ton Biber)

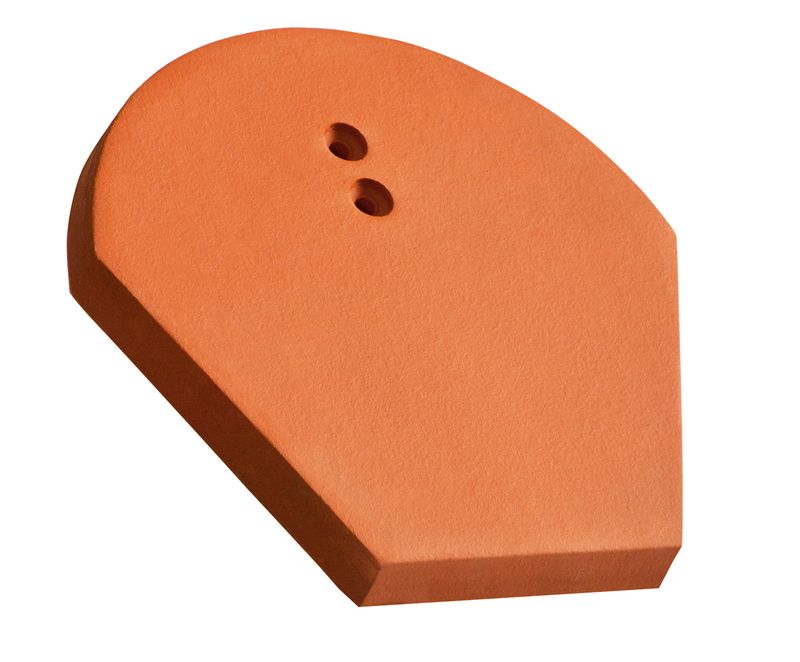

Firstanfang- und -endscheibe keramisch BM ROG (Ton Biber)

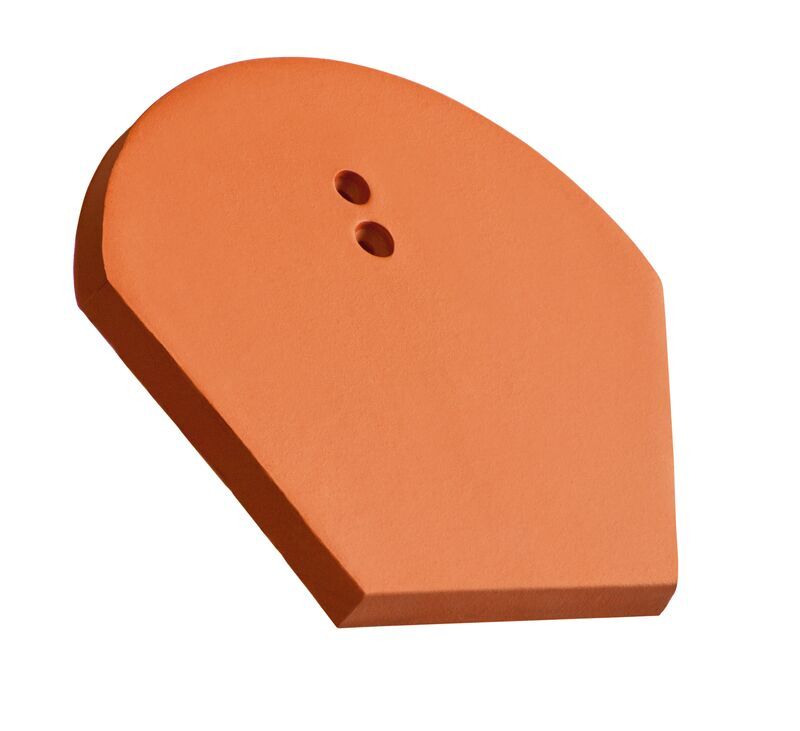

Firstanfang- und -endscheibe keramisch BMZ ROG (Ton Biber)

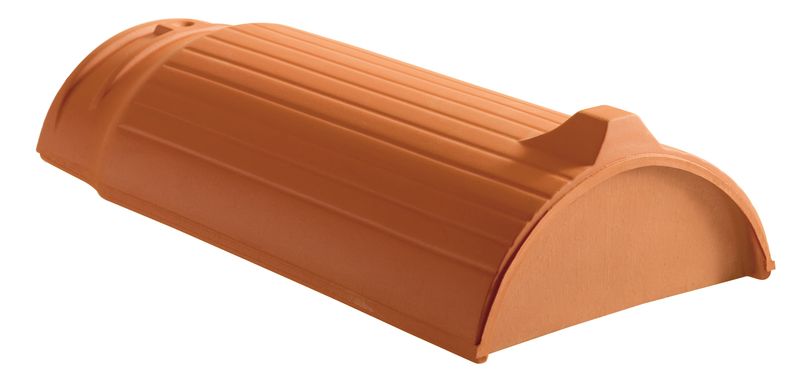

Gratanfänger keramisch BMZ ROG (Ton Biber)

Walmkappe 3-achsig Typ W3 ROG (Ton Biber)

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

Solarelement-Halter GRUEL Biber

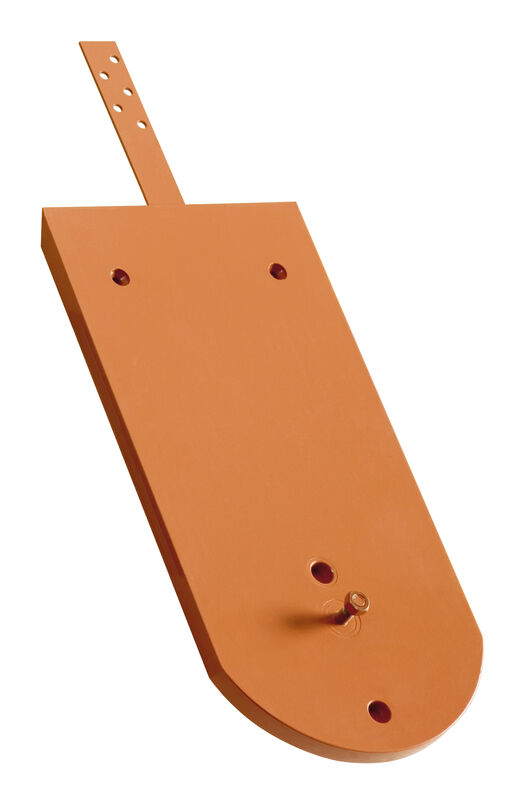

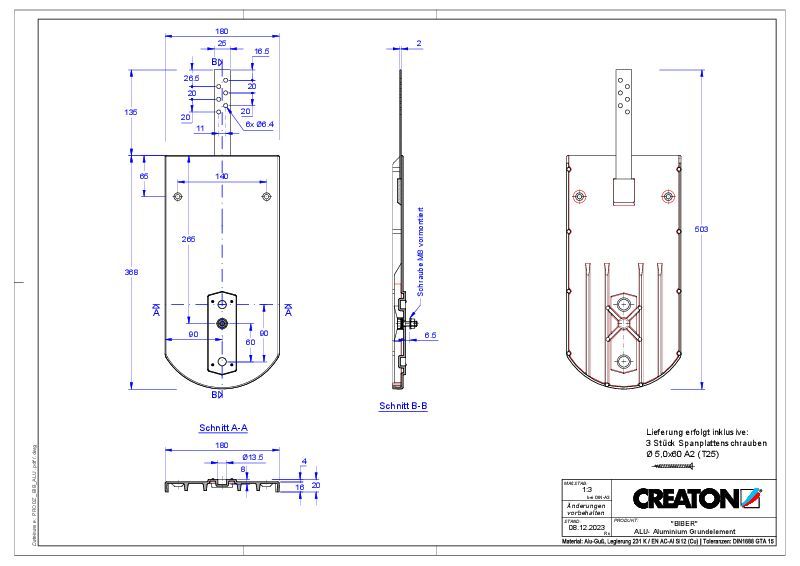

KLASSIK Rundschnitt Alu-Grundelement

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 1

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachentlüftungen und - durchdringungen

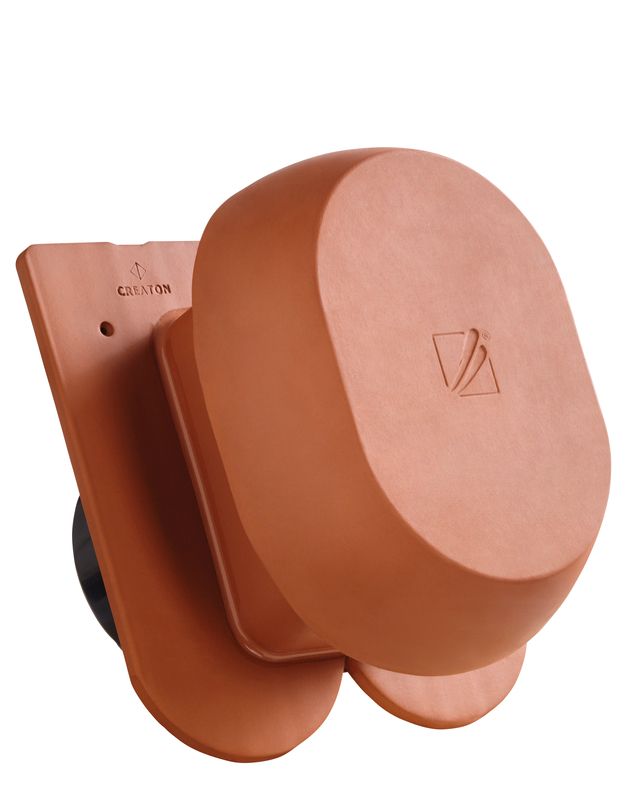

KLASSIK Rundschnitt SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

KLASSIK Rundschnitt SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

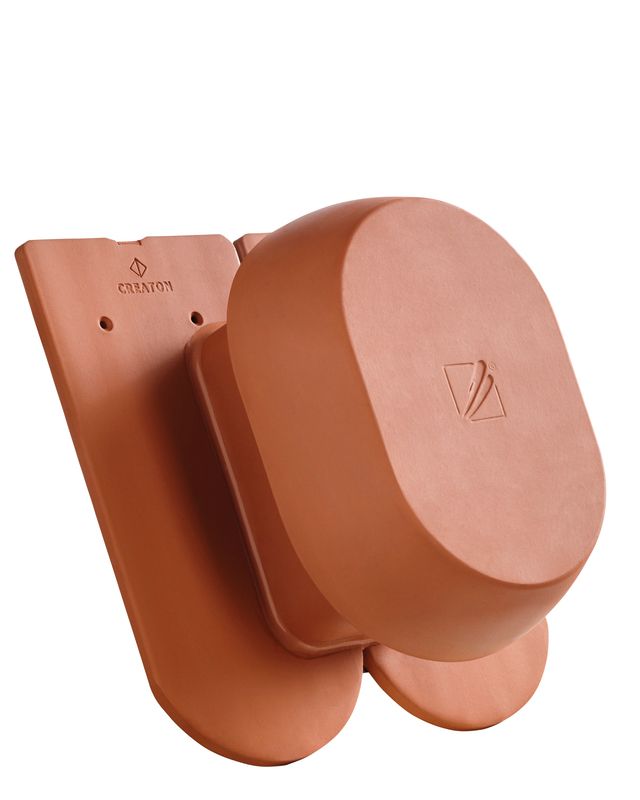

KLASSIK Rundschnitt SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

KLASSIK Rundschnitt SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

KLASSIK Rundschnitt Antennendurchgang

KLASSIK Rundschnitt Solar-Durchgangziegel

KLASSIK Rundschnitt Thermen-Abgasrohrdurchführung NW 110/125

Downloads

Broschüren und Dokumente
Produkt Prospekt Farbvergleich-RAL
Produkt Prospekt Biber-2018-CH
Produkt Prospekt Biber-2018-CH-FR
Produkt Prospekt CREAFLEX-PIB-2020
Produkt Prospekt BIBER-Vielfalt-05-2020
Produkt Prospekt Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Produkt Prospekt Flyer-Universal-Anschlussband-Aluminium-2018-08-FR

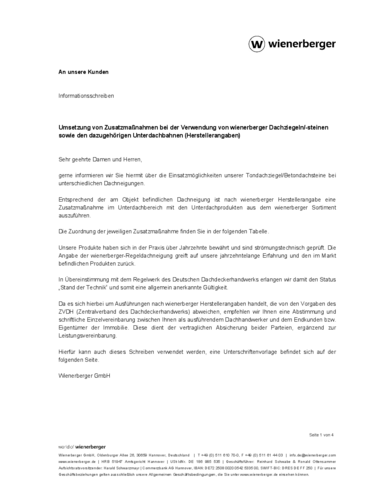

Produkt Datenblatt Musterschreiben-CREATON-UDB-CH
Produkt Prospekt Biber-Kera-10-2020
Produkt Prospekt Zusatzgarantie-6aus10-02-2021
Produkt Prospekt Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Produkt Prospekt CREAFLEX-ALU-BASIC-02-2021
Produkt Bestellformular Erhebungsbogen-Schneefangberechnung-DE
Produkt Bestellformular Erhebungsbogen-Windsogberechnung-DE
Produkt Bestellformular Erhebungsbogen-konvexer-konkaver-Biber
Produkt Bestellformular Erhebungsbogen-Knickziegel-Biber
Produkt Bestellformular Erhebungsbogen-Knickziegel-Biber-FR
Produkt Bestellformular Erhebungsbogen-Mansardziegel-Biber
Produkt Bestellformular Erhebungsbogen-Mansardziegel-Biber-FR
Produkt Bestellformular Erhebungsbogen-konvexer-konkaver-Biber-FR
Produkt Prospekt CREAROLL-PP-2022
Produkt Prospekt Gesamtprospekt-TDZ-03-2022-IT
Produkt Leistungserklärung Standard-Dachziegel-und-Zubehoerziegel
Produkt Prospekt Angebotsbeileger-Dachdurchdringungen-09-2022
Produkt Prospekt Falz-Firstfix-05-2023
Produkt Prospekt Solarhalter-05-2023
Produkt Prospekt Ueberlegene-Technik-07-2023
Produkt Prospekt Dachplaner-04-2024-DE
Produkt Prospekt BIBER-KLASSIK-04-2024

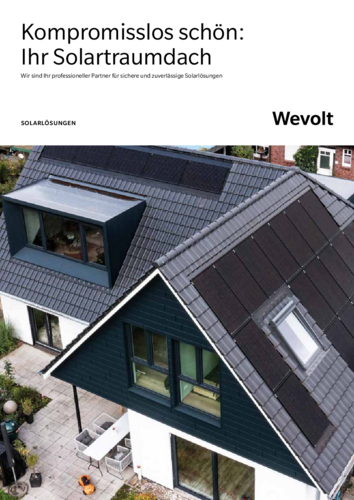

Produkt Prospekt Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Produkt Prospekt Gesamtprospekt-TDZ-08-2024-DE

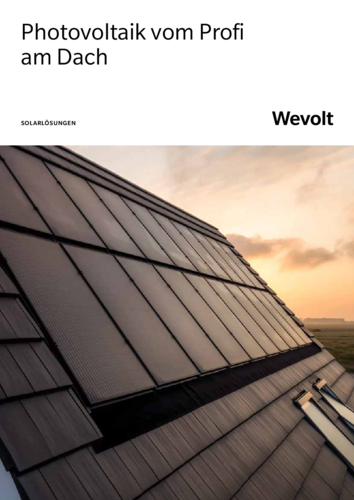

Produkt Prospekt Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD-Dateien

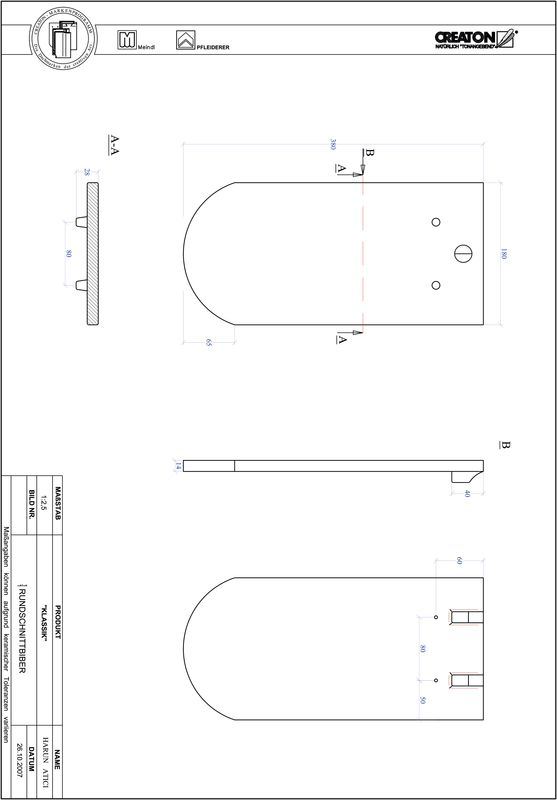

Produkt CAD-Datei KLASSIK Rundschnitt RUND-1-1
pdf | 102 kB
dwg | 88 kB
jpeg | 34 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-1-1-4
pdf | 102 kB
dwg | 85 kB
jpeg | 35 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-3-4
pdf | 102 kB
dwg | 87 kB
jpeg | 34 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-AUSSCHNITT-LUEFTZ
pdf | 107 kB
dwg | 76 kB
jpeg | 40 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-FALZ
pdf | 101 kB
dwg | 88 kB
jpeg | 37 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-FAZ
pdf | 98 kB
dwg | 83 kB
jpeg | 34 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-FLUEFTZ
pdf | 97 kB
dwg | 92 kB
jpeg | 37 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-GRUNDALU
pdf | 148 kB
dwg | 227 kB
jpeg | 51 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-LH
pdf | 97 kB
dwg | 76 kB
jpeg | 35 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-LUEFTZ
pdf | 102 kB
dwg | 130 kB
jpeg | 37 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL
pdf | 97 kB
dwg | 116 kB
jpeg | 40 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL-1-1-4
pdf | 99 kB
dwg | 82 kB
jpeg | 33 kB

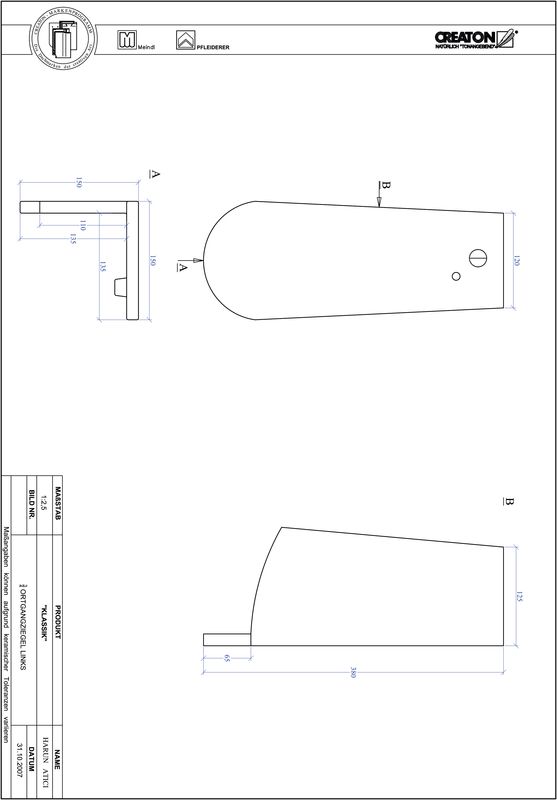

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL-3-4
pdf | 98 kB
dwg | 81 kB
jpeg | 32 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR
pdf | 98 kB
dwg | 85 kB
jpeg | 40 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR-1-1-4
pdf | 100 kB
dwg | 82 kB
jpeg | 33 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR-3-4
pdf | 99 kB
dwg | 81 kB
jpeg | 31 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT
pdf | 96 kB
dwg | 113 kB
jpeg | 43 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-kurz
pdf | 189 kB
dwg | 137 kB
jpeg | 37 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-kurz1
pdf | 93 kB
dwg | 79 kB
jpeg | 38 kB

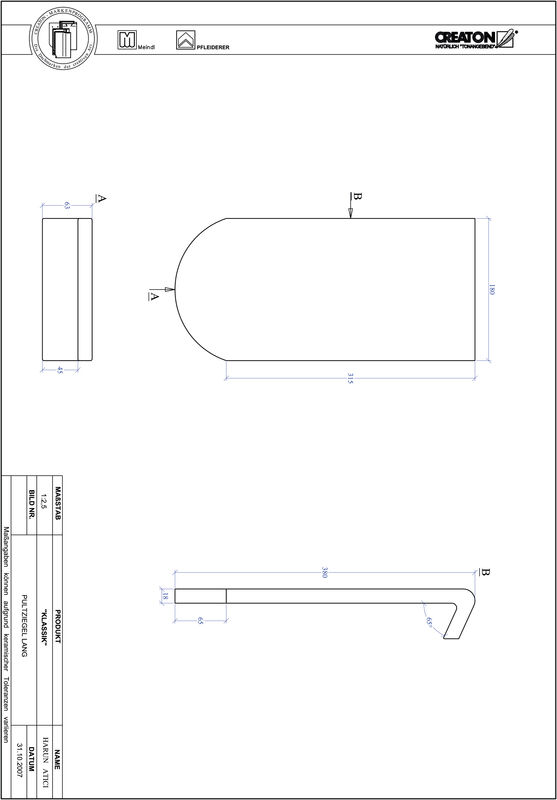

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-lang
pdf | 188 kB
dwg | 147 kB
jpeg | 41 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-lang1
pdf | 92 kB
dwg | 117 kB
jpeg | 37 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-TRAUF-LUEFTZ
pdf | 96 kB
dwg | 146 kB
jpeg | 36 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-TRAUFZIEGEL
pdf | 94 kB
dwg | 84 kB
jpeg | 33 kB
Produkt CAD-Datei KLASSIK Rundschnitt RUND-UNTERLAEUFER
pdf | 99 kB
dwg | 116 kB
jpeg | 38 kB
Produkt CAD-Datei Zubehörsortiment FIRST FIRST-BG
pdf | 104 kB
dwg | 77 kB
jpeg | 39 kB
Produkt CAD-Datei Zubehörsortiment FIRST FIRST-BMZ
pdf | 101 kB
dwg | 98 kB
jpeg | 39 kB

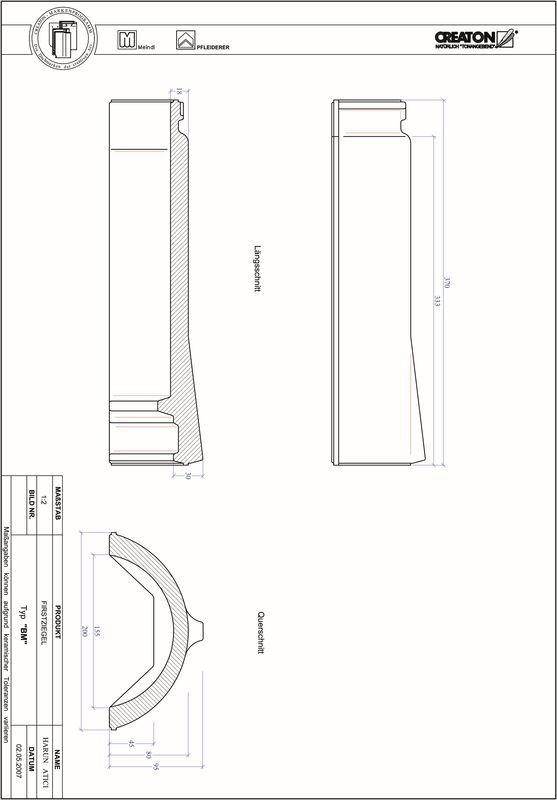

Produkt CAD-Datei Zubehörsortiment FIRST FIRST-BM
pdf | 102 kB
dwg | 98 kB
jpeg | 39 kB
Produkt CAD-Datei Zubehörsortiment FIRST FIRST-BZ
pdf | 105 kB
dwg | 128 kB
jpeg | 39 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

KLASSIK Rundschnitt

Hinweis für die Schweiz:

Technische Daten

Technische Zeichnungen

Zeichnung KLASSIK 1-1

Zeichnung KLASSIK 1-1-4

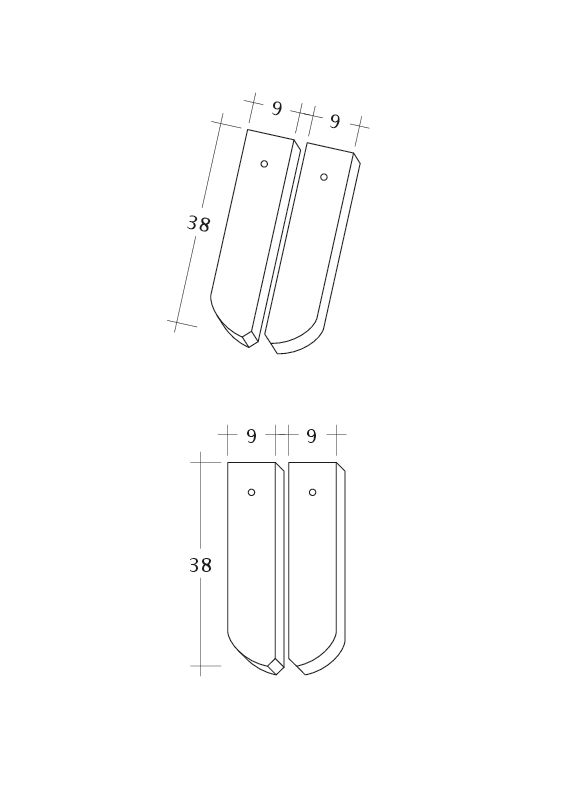

Zeichnung KLASSIK 1-2

Zeichnung KLASSIK 3-4

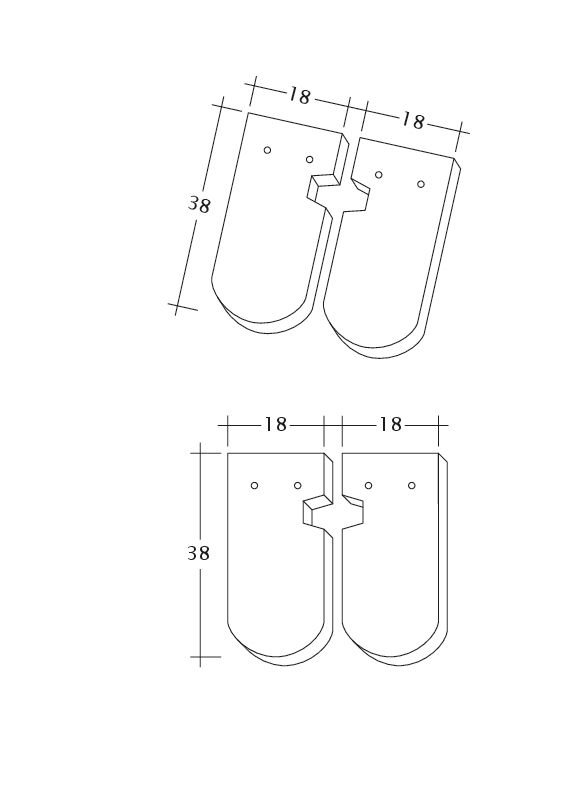

Zeichnung KLASSIK Ausschnitt-LUEFTZ

Zeichnung KLASSIK FALZ

Zeichnung KLASSIK Firstanschluss

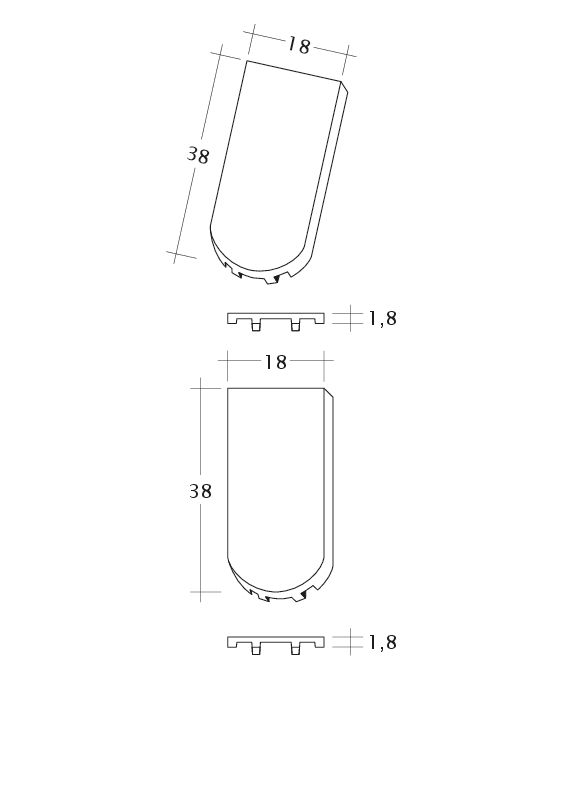

Zeichnung KLASSIK Flaechenluefter

Zeichnung KLASSIK LUEFTZ

Zeichnung KLASSIK OG-1-1-4

Zeichnung KLASSIK OG-3-4

Zeichnung KLASSIK PULT-kurz

Zeichnung KLASSIK PULT-lang

Zeichnung KLASSIK Traufluefter

Zeichnung KLASSIK Traufziegel

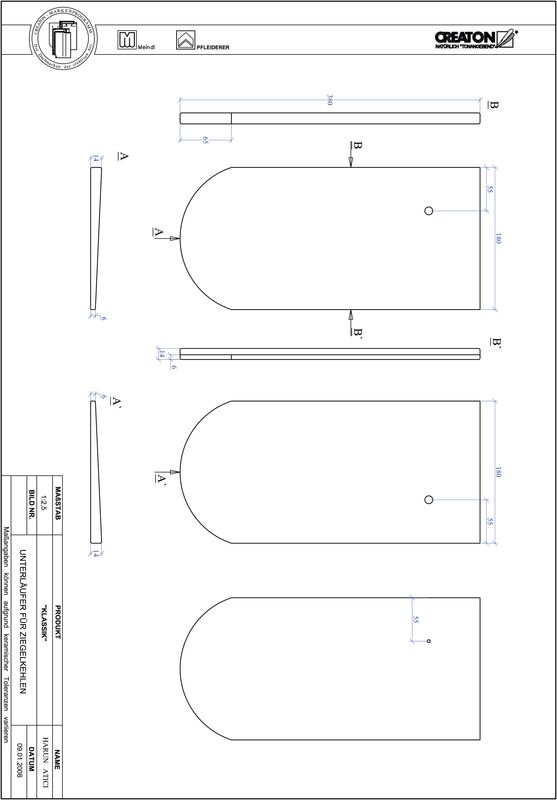

Zeichnung KLASSIK Unterlaeufer

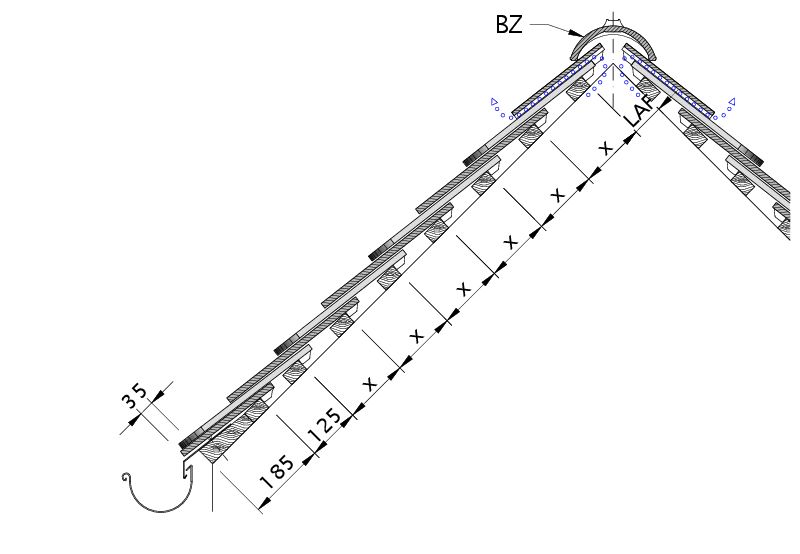

Zeichnung KLASSIK Dachquerschnitt bei Doppeldeckung DQD-1

Zeichnung KLASSIK Dachquerschnitt bei Doppeldeckung DQD-2

Zeichnung KLASSIK Dachquerschnitt bei Doppeldeckung DQD-3

Zeichnung KLASSIK Dachquerschnitt bei Kronendeckung DQK-1

Zeichnung KLASSIK Dachquerschnitt bei Kronendeckung DQK-2

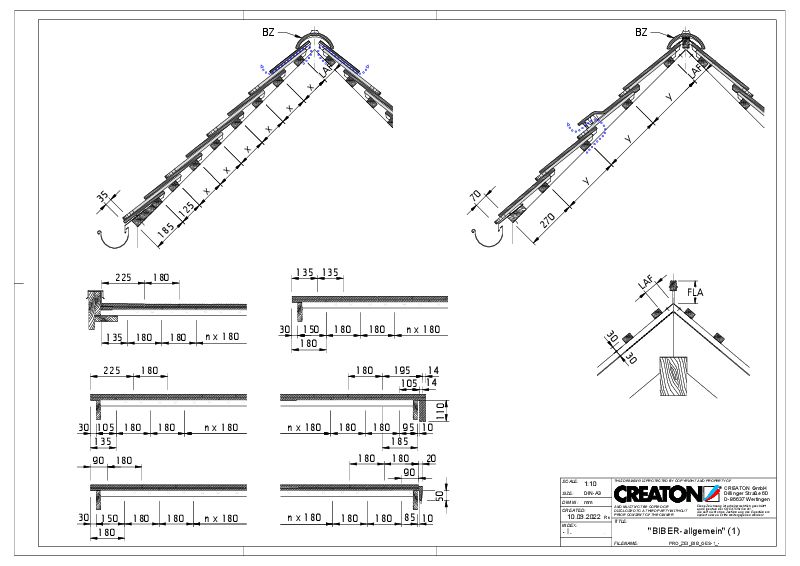

Zeichnung KLASSIK Gesamtansicht GES-1

Zeichnung KLASSIK Gesamtansicht GES-2

Zeichnung KLASSIK Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

Zeichnung KLASSIK Ortgangziegel links mit Ortgangbrett und 1 1/2 Biber OBL112

Zeichnung KLASSIK Ortgangziegel links mit Ortgangbrett und 1 1/4 Biber OBL114

Zeichnung KLASSIK Ortgangziegel links mit Ortgangbrett und 2 3/4 Biber OBL234

Zeichnung KLASSIK Ortgang rechts mit Ortgangbrett und Schiebeortgang OBRSCH

Zeichnung KLASSIK Ortgangziegel rechts mit Ortgangbrett OBR

Zeichnung KLASSIK Ortgang links mit Wandanschluss OGLWA

Zeichnung KLASSIK Pultdach-Ausführung PDA

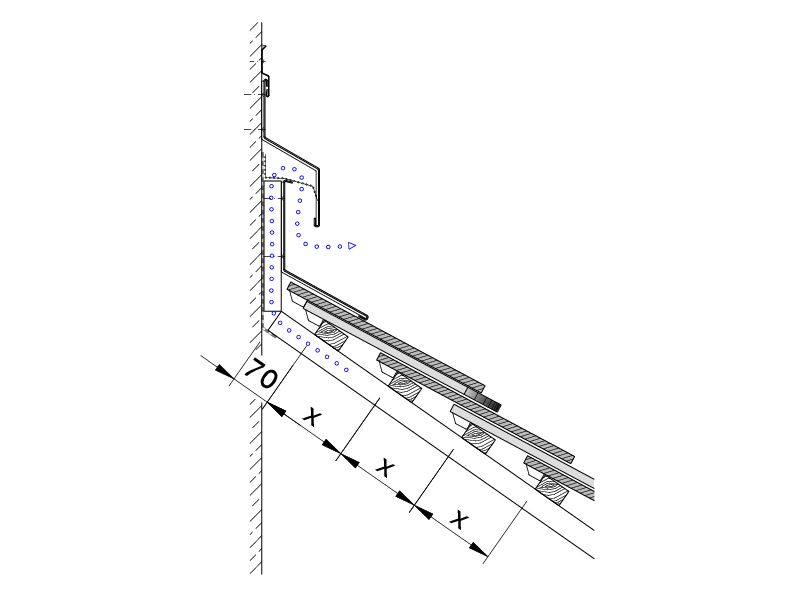

Zeichnung KLASSIK Wandanschluss oben mit FALZ WMF-1

Zeichnung KLASSIK Wandanschluss oben mit FALZ WMF-2

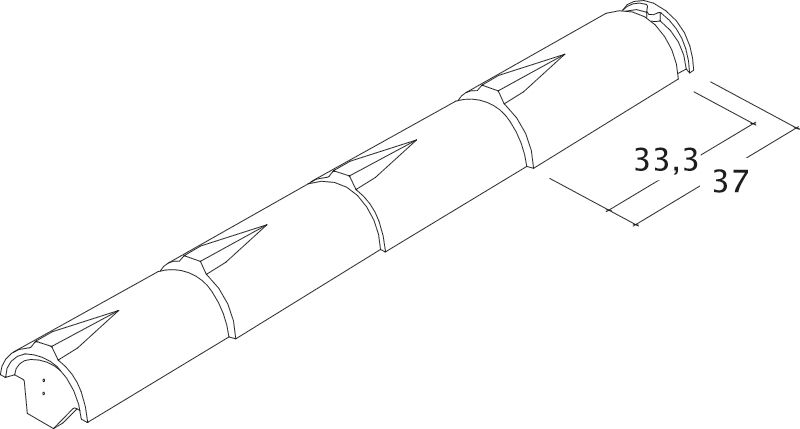

Zeichnung First- und Gratziegelsortiment BZ-Firstziegel

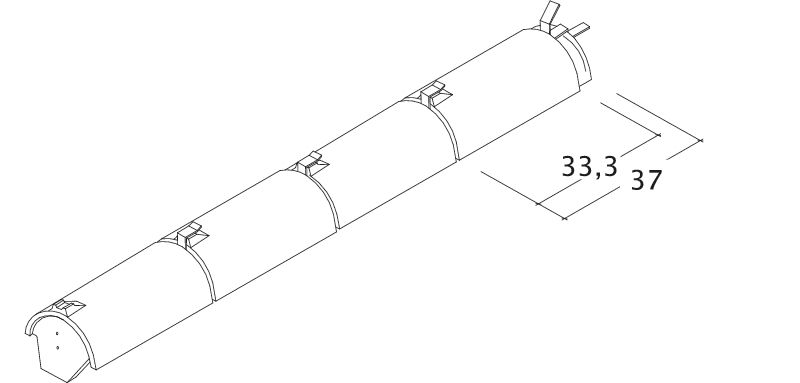

Zeichnung First- und Gratziegelsortiment BZ-Firstziegel-Perspektive

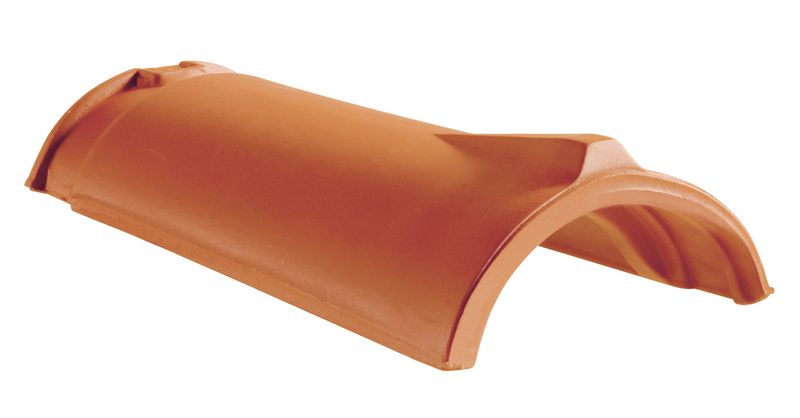

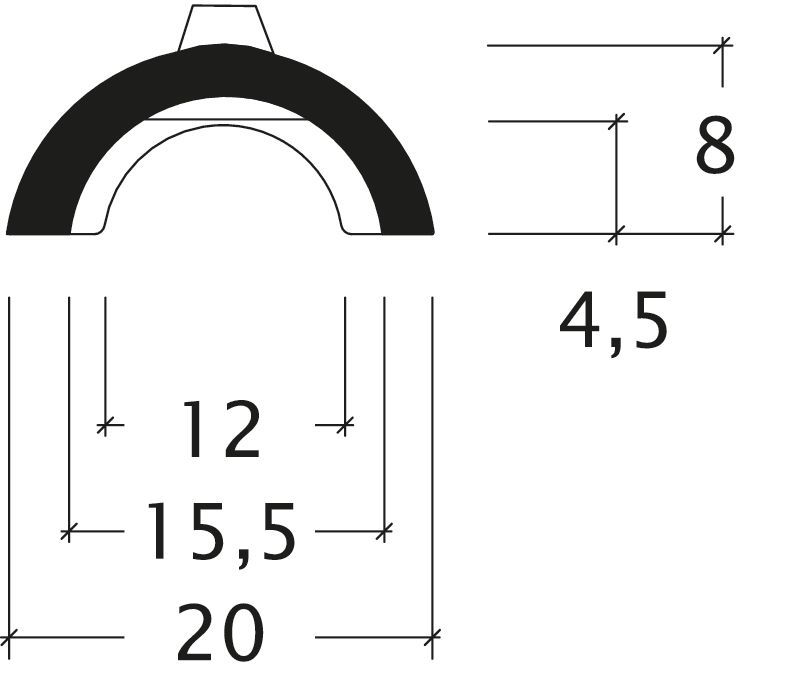

Zeichnung First- und Gratziegelsortiment BM-Firstziegel

Zeichnung First- und Gratziegelsortiment BM-Firstziegel-Perspektive

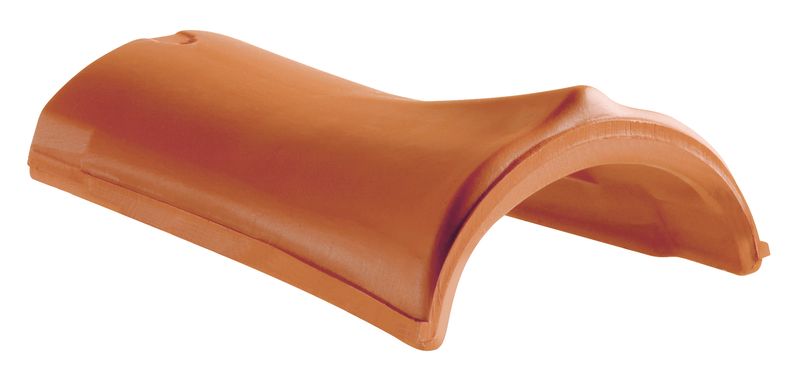

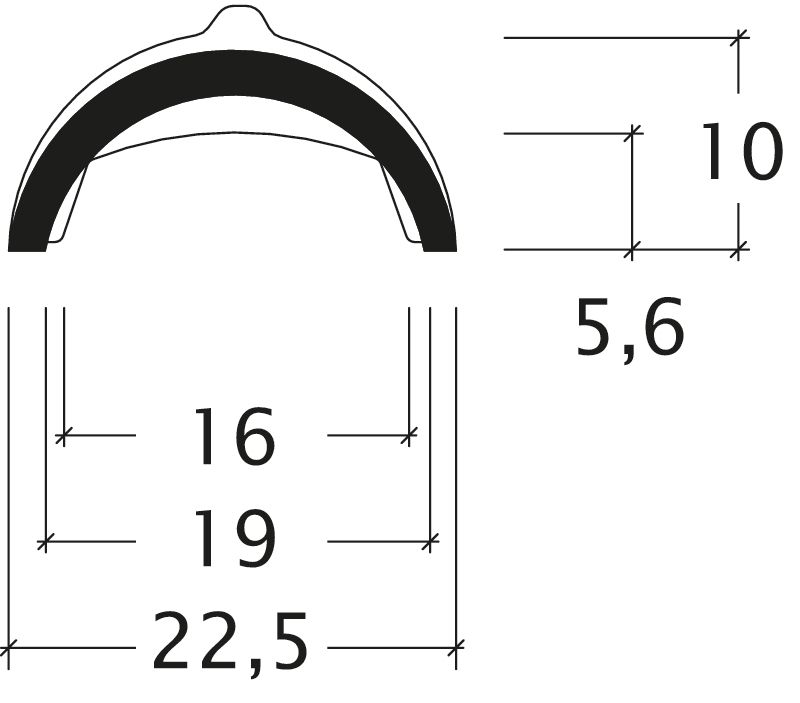

Zeichnung First- und Gratziegelsortiment BG-Firstziegel

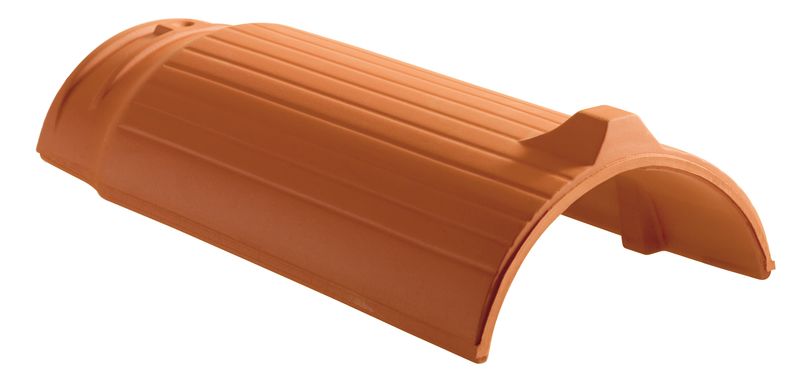

Zeichnung First- und Gratziegelsortiment BMZ-Firstziegel

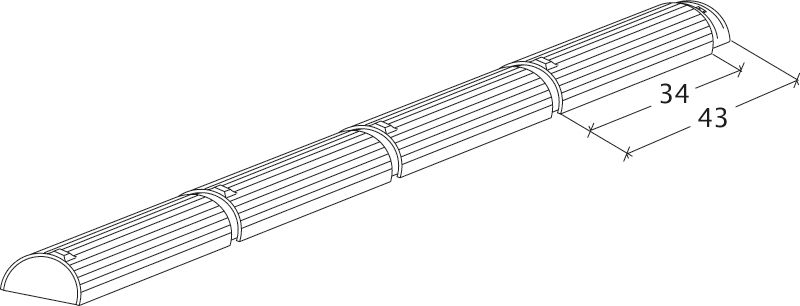

Zeichnung First- und Gratziegelsortiment BMZ-Firstziegel-Perspektive

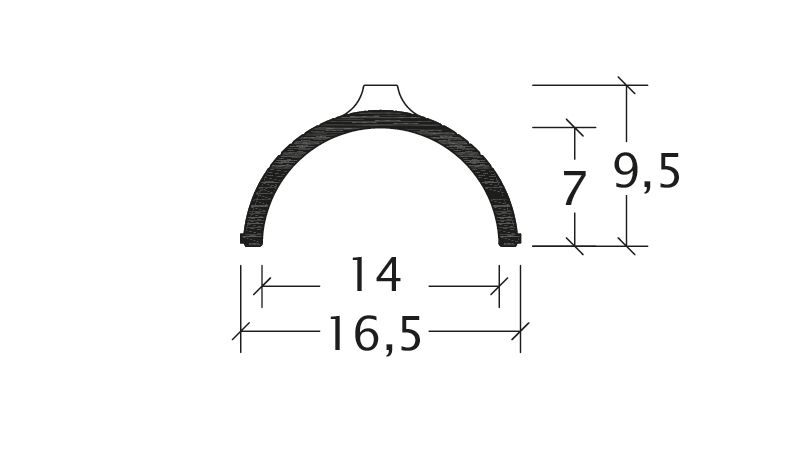

Zeichnung First- und Gratziegelsortiment BMK-Firstziegel

Zeichnung First- und Gratziegelsortiment BMK-Firstziegel-Perspektive

Einsatzbereiche

Verlegehinweise

LAF-/FLA-WERTE

Referenzen

Zubehörsortiment

Sortiment für Dachdetails und Windsogsicherung

First- und Gratziegelsortiment

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

Sortiment für Dachentlüftungen und - durchdringungen

Downloads

Broschüren und Dokumente

CAD-Dateien

Produkt CAD-Datei KLASSIK Rundschnitt RUND-1-1

Produkt CAD-Datei KLASSIK Rundschnitt RUND-1-1-4

Produkt CAD-Datei KLASSIK Rundschnitt RUND-3-4

Produkt CAD-Datei KLASSIK Rundschnitt RUND-AUSSCHNITT-LUEFTZ

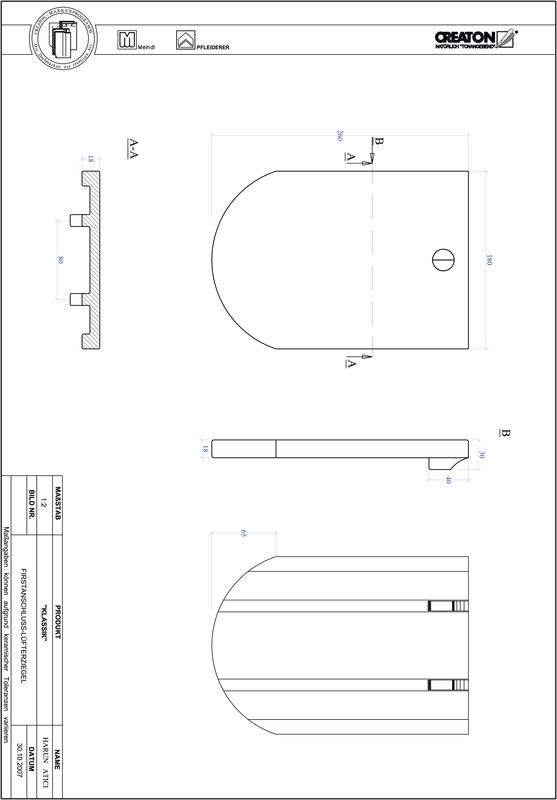

Produkt CAD-Datei KLASSIK Rundschnitt RUND-FALZ

Produkt CAD-Datei KLASSIK Rundschnitt RUND-FAZ

Produkt CAD-Datei KLASSIK Rundschnitt RUND-FLUEFTZ

Produkt CAD-Datei KLASSIK Rundschnitt RUND-GRUNDALU

Produkt CAD-Datei KLASSIK Rundschnitt RUND-LH

Produkt CAD-Datei KLASSIK Rundschnitt RUND-LUEFTZ

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL-1-1-4

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGL-3-4

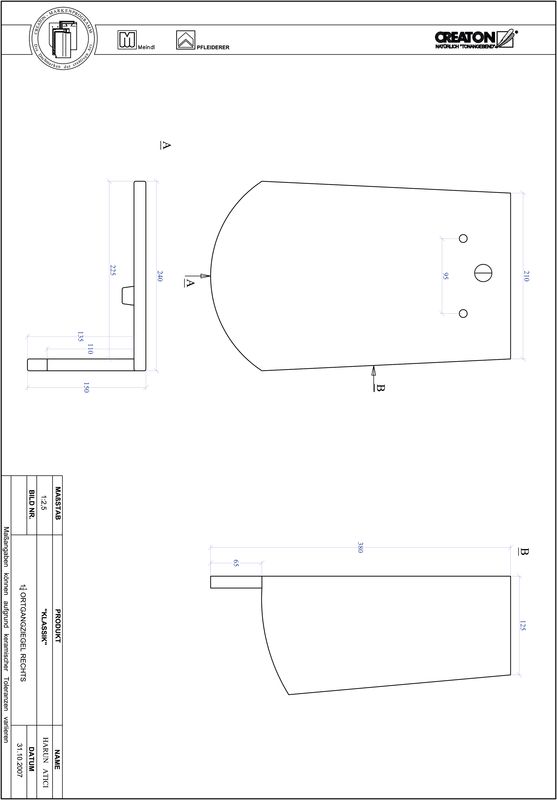

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR-1-1-4

Produkt CAD-Datei KLASSIK Rundschnitt RUND-OGR-3-4

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-kurz

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-kurz1

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-lang

Produkt CAD-Datei KLASSIK Rundschnitt RUND-PULT-lang1

Produkt CAD-Datei KLASSIK Rundschnitt RUND-TRAUF-LUEFTZ
