KLASSIK KERA NUANCE rotbunt geflammt

KLASSIK KERA-BIBER

Der klassische Rundschnittbiber in KERALIS®-Qualität.

  • Höchste Widerstandsfähigkeit durch Sinterbrand
  • Dank KERALIS-Verfahrenstechnologie natürliche Durchfärbung auch bei dunklen Farben
  • Größte Anwendungsbreite ermöglicht individuelle Lösungen bei der Dacheindeckung
  • Ideal für Sanierung und Neubau
  • Elegante, unaufdringliche und zeitlose Form für Dachflächen von klassischer Schönheit
  • Löst Dachlandschaften optisch auf
  • Breites Spektrum an Farben und Oberflächen

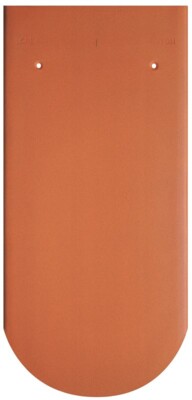

naturrot
naturrot
NUANCE rotbunt geflammt
NUANCE rotbunt geflammt
NUANCE blaubunt geflammt
NUANCE blaubunt geflammt
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE anthrazit engobiert
NUANCE anthrazit engobiert
NUANCE mangan matt
NUANCE mangan matt

Hinweis für die Schweiz:

  • Decklänge i.M. (ca.): 147,5 mm
  • Decklänge max. (ca.): 160 mm
  • Decklänge min. (ca.): 135 mm

Technische Daten

Größe (ca.)180 x 380 x 12 mm
Deckbreite max. (ca.)180 mm
Decklänge min. (ca.)145 mm
Decklänge i.M. (ca.)155 mm
Decklänge max. (ca.)165 mm
Ziegelbedarf min. (ca.)33.6 Stück/m²
Ziegelbedarf i.M. (ca.)36 Stück/m²
Gewicht je Stück (ca.)1.7 kg/Stück
Gewicht je m² (ca.)61.2 kg/m²
Gewicht je Palette (ca.)923 kg
Stück je Minipack8 Stück
Stück je Palette528 Stück

Technische Zeichnungen

Zeichnung gültig für alle Modelle LAF-FLA
Zeichnung gültig für alle Modelle LAF-FLA

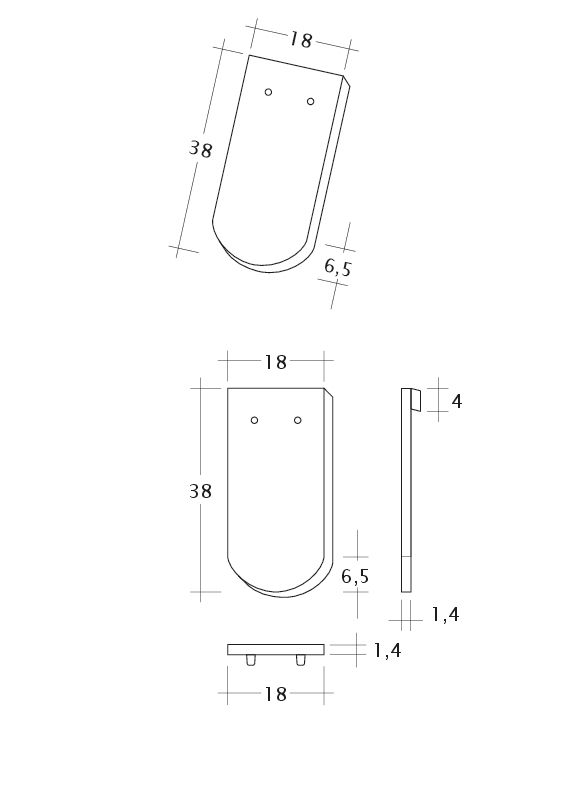

Zeichnung KLASSIK KERA-1-1
Zeichnung KLASSIK KERA-1-1

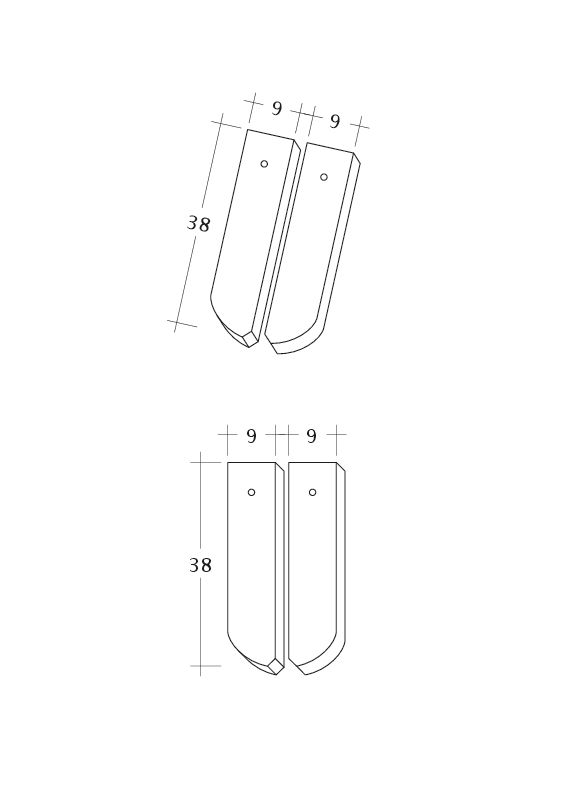

Zeichnung KLASSIK KERA-1-2
Zeichnung KLASSIK KERA-1-2
Zeichnung KLASSIK KERA-Abfuehrer
Zeichnung KLASSIK KERA-Abfuehrer

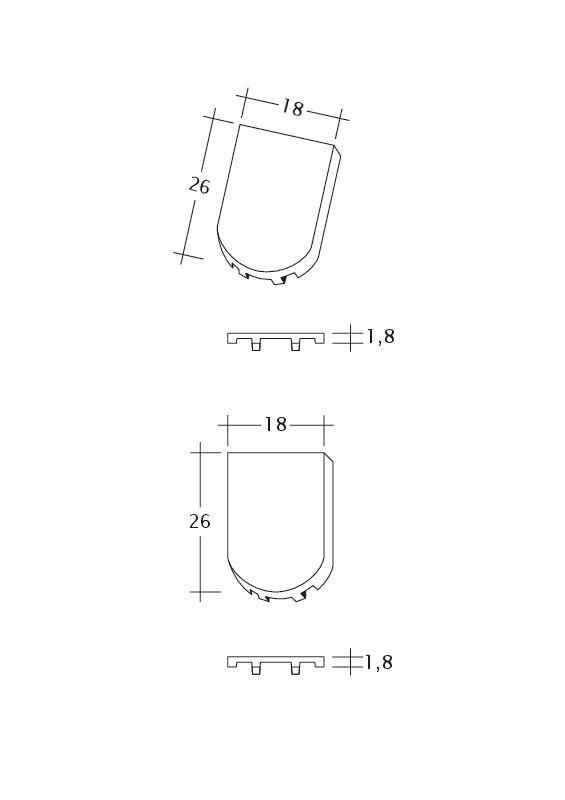

Zeichnung KLASSIK KERA-FALZ
Zeichnung KLASSIK KERA-FALZ

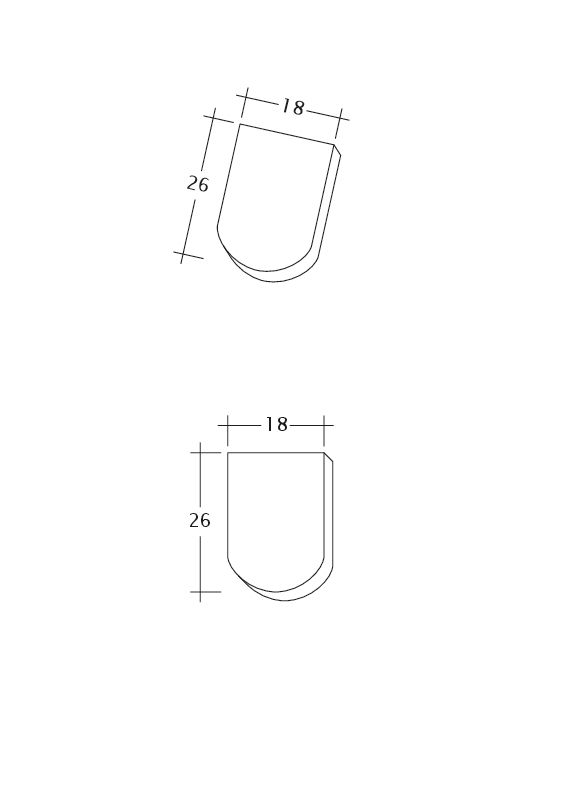

Zeichnung KLASSIK KERA-Firstanschluss
Zeichnung KLASSIK KERA-Firstanschluss

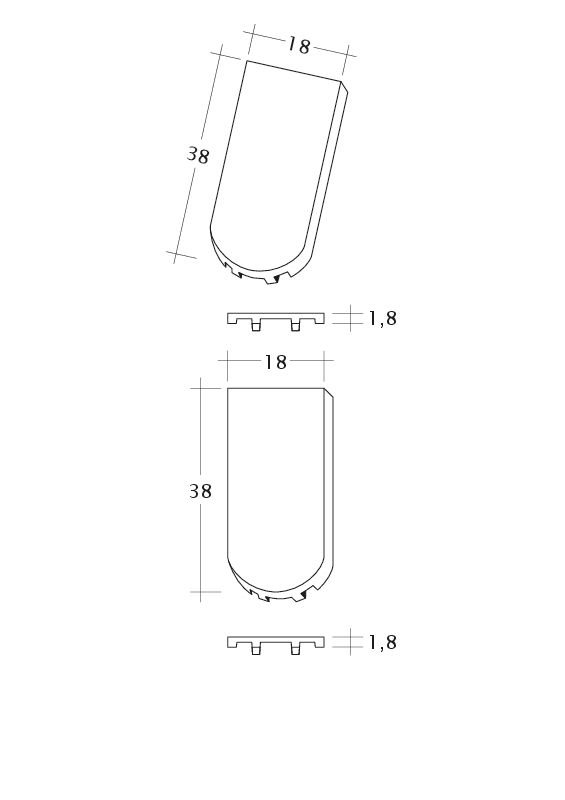

Zeichnung KLASSIK KERA-Flaechenluefter
Zeichnung KLASSIK KERA-Flaechenluefter

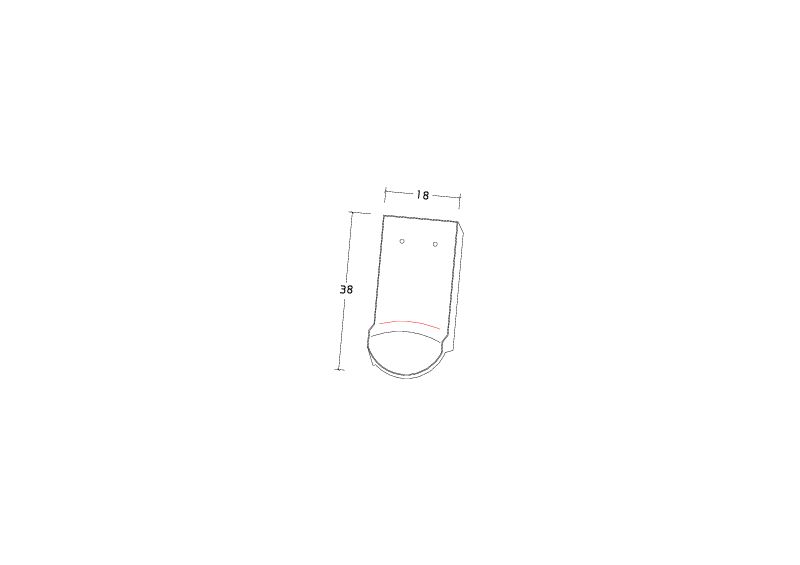

Zeichnung KLASSIK KERA-LUEFTZ
Zeichnung KLASSIK KERA-LUEFTZ

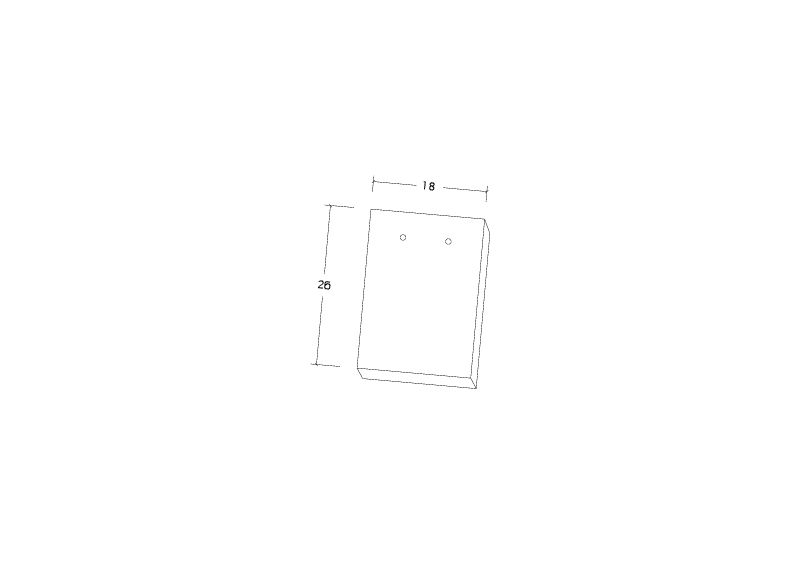

Zeichnung KLASSIK KERA-Traufziegel
Zeichnung KLASSIK KERA-Traufziegel

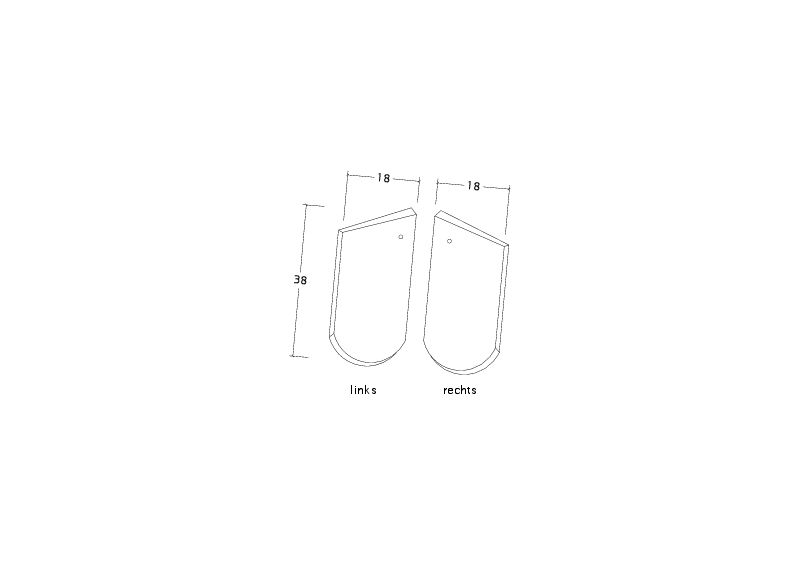

Zeichnung KLASSIK KERA-Unterlaeufer
Zeichnung KLASSIK KERA-Unterlaeufer
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel-Perspektive
Zeichnung First- und Gratziegelsortiment BZ-Firstziegel-Perspektive
Zeichnung First- und Gratziegelsortiment BG-Firstziegel
Zeichnung First- und Gratziegelsortiment BG-Firstziegel

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
30 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥30 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥25 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥22 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BG 3.0 Stück/lfmLAF000075757575757570
BZ 3.0 Stück/lfmLAF000075757575757575
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BZ 3.0 Stück/lfmLAF000070707065606060
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BG 3.0 Stück/lfmLAF000065606055505040
BZ 3.0 Stück/lfmLAF000065606055505045

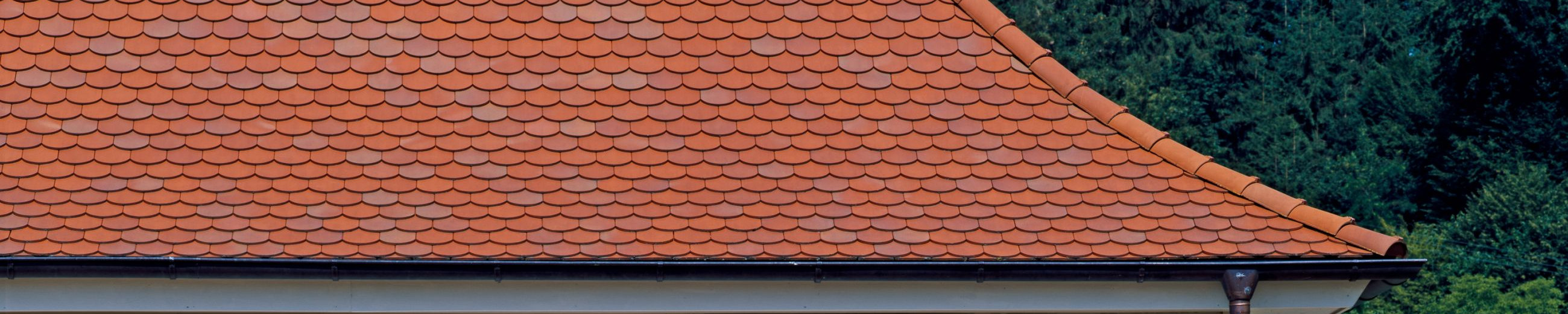

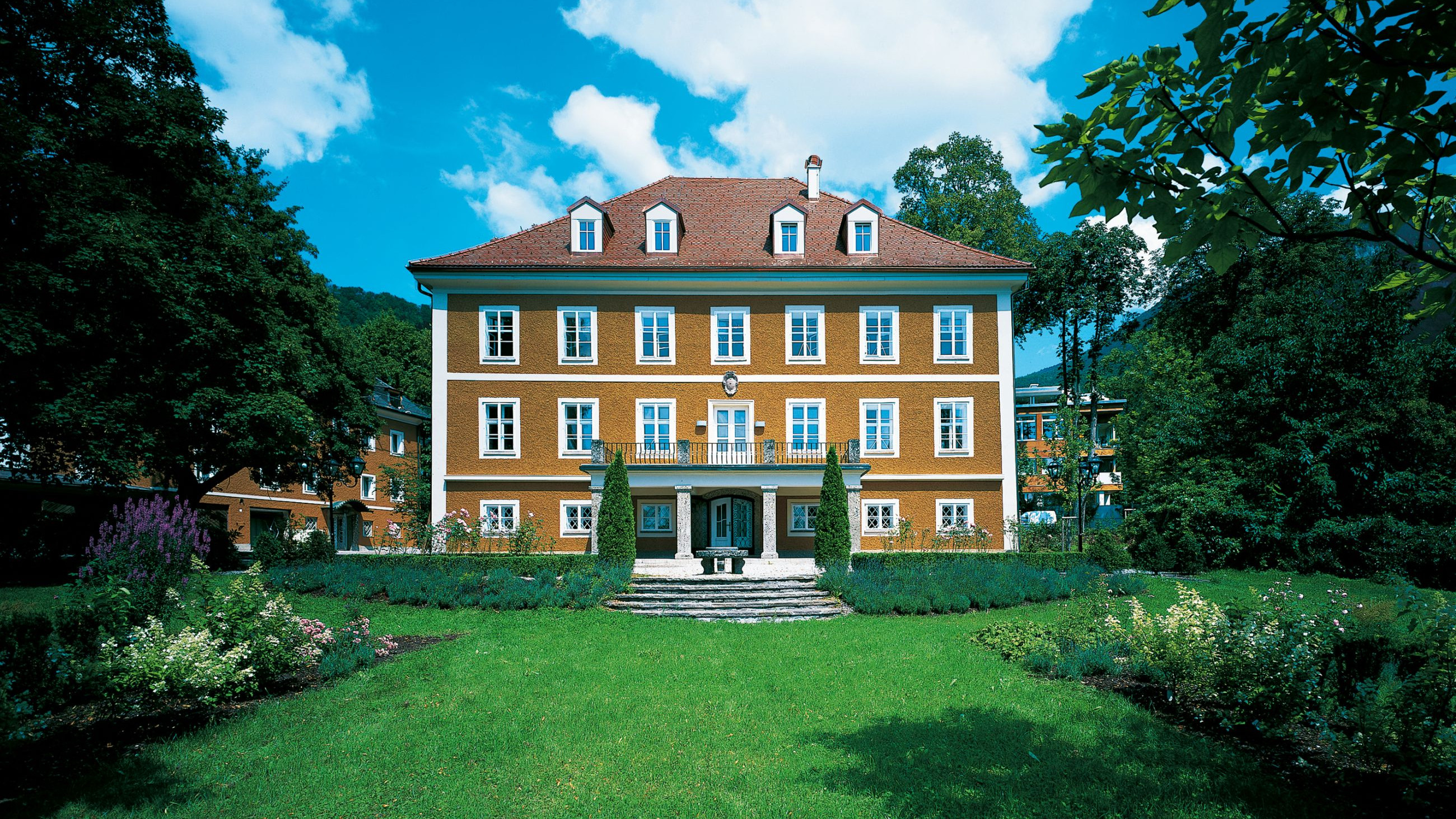

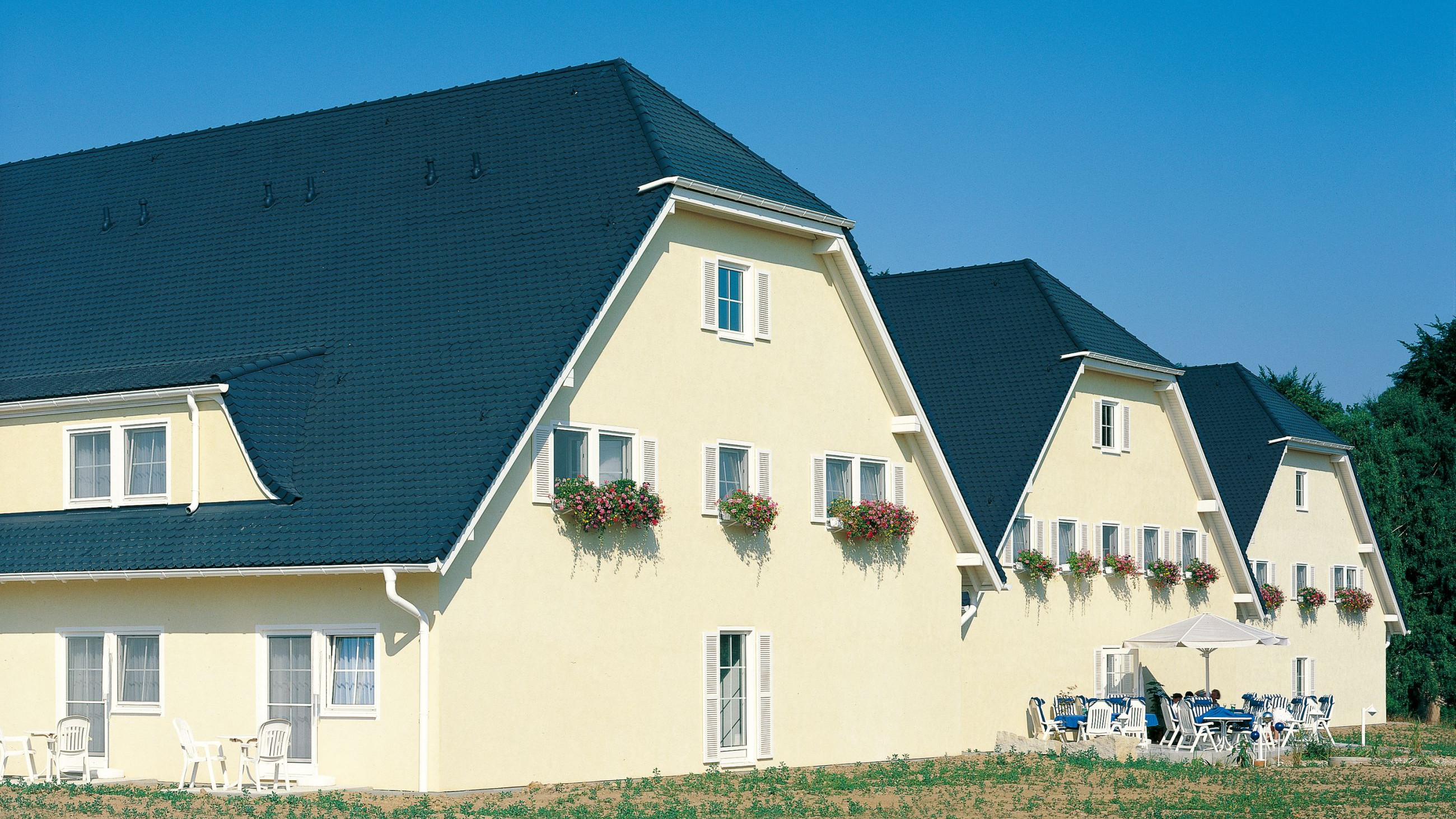

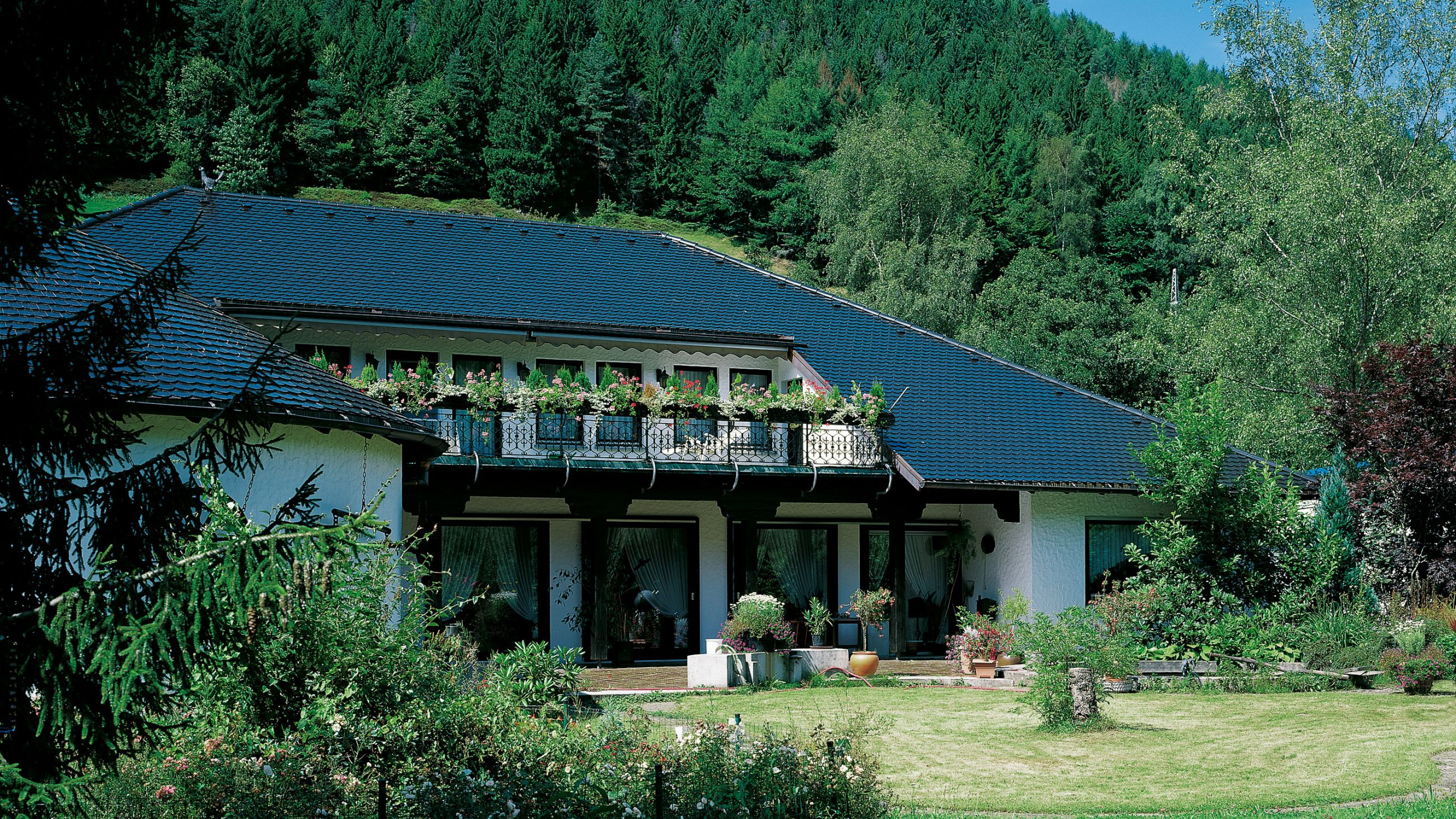

Referenzen

Zubehörsortiment

KERA-BIBER Längshalber

KERA-BIBER Längshalber

KERA-BIBER Firstanschlussziegel

KERA-BIBER Firstanschlussziegel

KERA-BIBER Traufziegel

KERA-BIBER Traufziegel

KERA-BIBER Flächen-Lüfterziegel

KERA-BIBER Flächen-Lüfterziegel

KERA-BIBER Lüfterziegel

KERA-BIBER Lüfterziegel

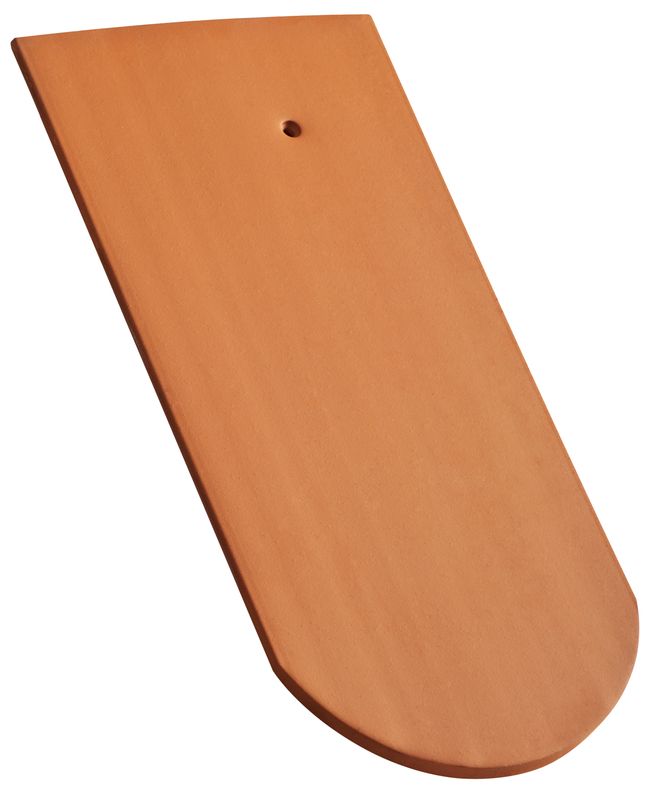

KERA-BIBER Unterläufer rechts

KERA-BIBER Unterläufer rechts

KERA-BIBER Unterläufer links

KERA-BIBER Unterläufer links

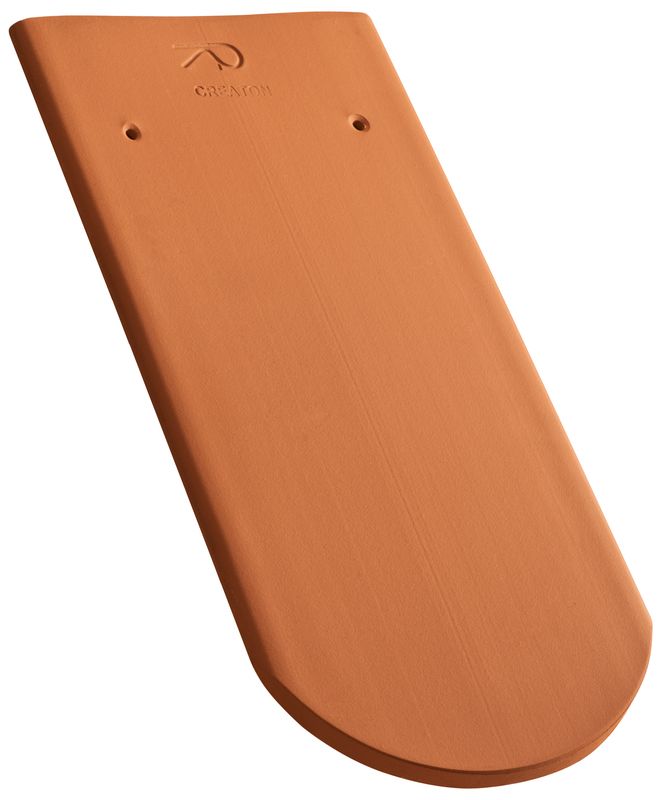

KERA-BIBER Anführer

KERA-BIBER Anführer

KERA-BIBER Längsachse gebogen

KERA-BIBER Längsachse gebogen

KERA-BIBER konvex gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER konvex gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER konkav gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER konkav gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER Firstanschluss-Lüfterziegel

KERA-BIBER Firstanschluss-Lüfterziegel

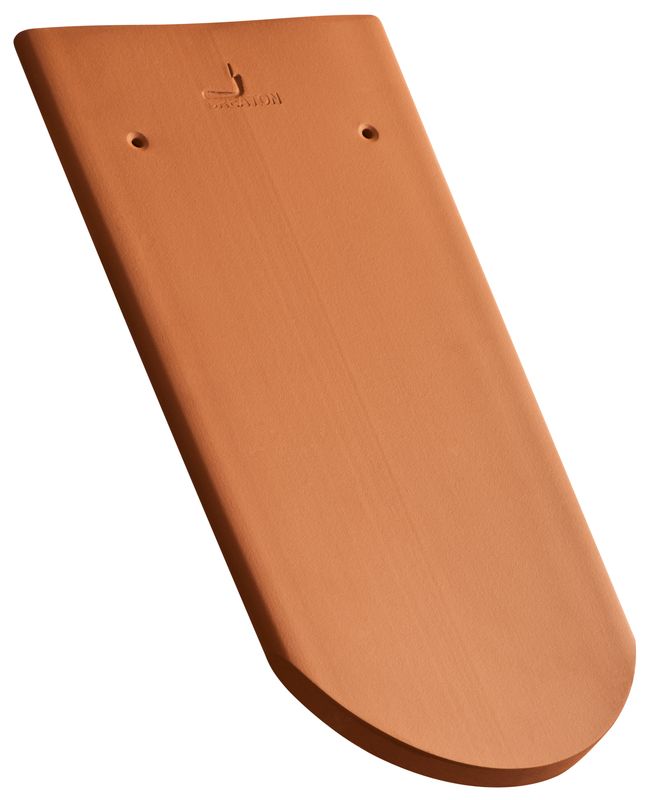

KERA-BIBER Abführer

KERA-BIBER Abführer

KERA-BIBER Schiebe-Ortgang rechts mit kurzem Seitenlappen

KERA-BIBER Schiebe-Ortgang rechts mit kurzem Seitenlappen

Sortiment für Dachdetails und Windsogsicherung

KERA-BIBER Glasbiber

KERA-BIBER Glasbiber

Sturmklammer Zink-Alu Einhängeklammer Tpy H30 (BIBER KRONENDECKUNG 29 MM)

Sturmklammer Zink-Alu Einhängeklammer Tpy H30 (BIBER KRONENDECKUNG 29 MM)

Sturmklammer Zink-Alu Einhängeklammer Tpy H9 30x50 (BIBER GUT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H9 30x50 (BIBER GUT)

Sturmklammer Zink-Alu Einhängeklammer Tpy H27 40x50 (KERA Biber) / 40x60 (BIBER GUT, KERA Biber)

Sturmklammer Zink-Alu Einhängeklammer Tpy H27 40x50 (KERA Biber) / 40x60 (BIBER GUT, KERA Biber)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml GUT

Acryl Anstreichfarben 250 ml GUT

First- und Gratziegelsortiment

Firstziegel BZ GUT (Ton Biber)

Firstziegel BZ GUT (Ton Biber)

Firstziegel BG GUT (Ton Biber)

Firstziegel BG GUT (Ton Biber)

Gratanfänger keramisch BZ GUT (Ton Biber)

Gratanfänger keramisch BZ GUT (Ton Biber)

Gratanfänger keramisch BG GUT (Ton Biber)

Gratanfänger keramisch BG GUT (Ton Biber)

Walmkappe 4-achsig Typ W3 GUT (Ton Biber)

Walmkappe 4-achsig Typ W3 GUT (Ton Biber)

Firstklammer Aluminium BG GUT

Firstklammer Aluminium BG GUT

Firstklammer Aluminium BZ GUT

Firstklammer Aluminium BZ GUT

Gratanfänger keramisch runder Abschluss BZ GUT (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ GUT (Ton Biber)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Walmkappe 3-achsig Typ W3 GUT (Ton Biber)

Walmkappe 3-achsig Typ W3 GUT (Ton Biber)

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

Solarelement-Halter GRUEL Biber

Solarelement-Halter GRUEL Biber

KERA-BIBER Alu-Grundelement

KERA-BIBER Alu-Grundelement

Einzeltritt

Einzeltritt

Kurzrost

Kurzrost

Langrost

Langrost

Rundholzhalter

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiter (Ton)

Dachleiterhalter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneefanggitter Stütze

Schneenase Alu Typ 1

Schneenase Alu Typ 1

Trittrost Aluminium 150 x 25 cm

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachentlüftungen und - durchdringungen

KERA-BIBER SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

KERA-BIBER SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

Universal Flexschlauch DN 160

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

KERA-BIBER Antennendurchgang

KERA-BIBER Antennendurchgang

KERA-BIBER Solar-Durchgangziegel

KERA-BIBER Solar-Durchgangziegel

KERA-BIBER Thermen-Abgasrohrdurchführung NW 110/125

KERA-BIBER Thermen-Abgasrohrdurchführung NW 110/125
