TERRA OPTIMA

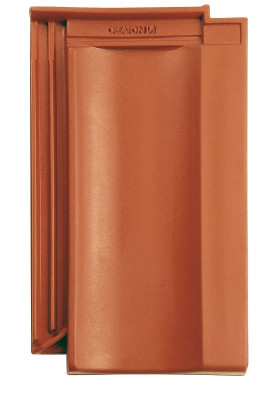

Der universell einsetzbare Reformziegel.

Übertrifft die in DIN EN 1304 geforderten Güteeigenschaften
Erstklassige Rohstoffe und das moderne Brennverfahren ermöglichen die Vielfalt von 10 Farben
Seitlicher Wasserablauf sowie die doppelte Seitenverfalzung bieten optimalen Nässeschutz
Für Dächer von 10° bis 90° Neigung geeignet
Zwei stabile Aufhängenasen sorgen für sicheren Halt und zuverlässige Hinterlüftung der Dachlattung
Besonders großer Verschiebebereich von 51 mm ist selbst bei Mansarddächer mit kurzen Sparren optimal einsetzbar

Technische Daten

Größe (ca.)	262 x 444 mm
Deckbreite min. (ca.)	221 mm
Deckbreite i.M. (ca.)	222 mm
Deckbreite max. (ca.)	223 mm
Decklänge min. (ca.)	330/350 mm
Decklänge i.M. (ca.)	355 mm
Decklänge max. (ca.)	380 mm
Ziegelbedarf min. (ca.)	11.9 Stück/m²
Ziegelbedarf i.M. (ca.)	12.8 Stück/m²
Ziegelbedarf max. (ca.)	13.7 Stück/m²
Gewicht je Stück (ca.)	3.3 kg/Stück
Gewicht je m² (ca.)	42.2 kg/m²
Gewicht je Palette (ca.)	975 kg
Stück je Minipack	6 Stück
Stück je Palette	288 Stück

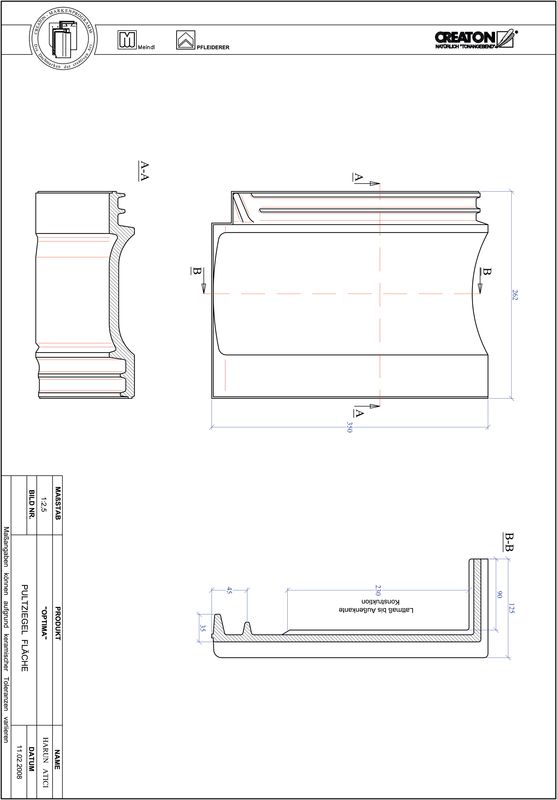

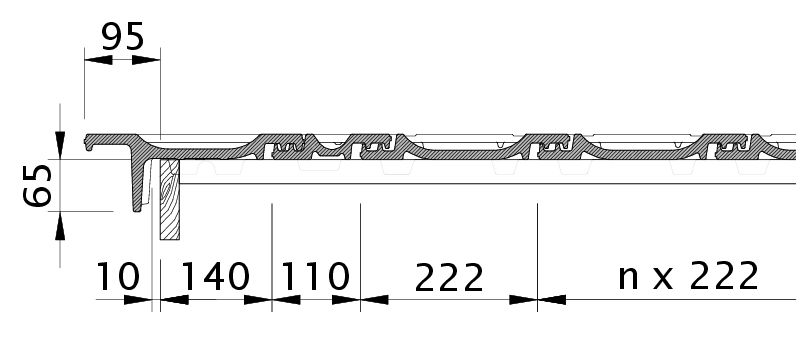

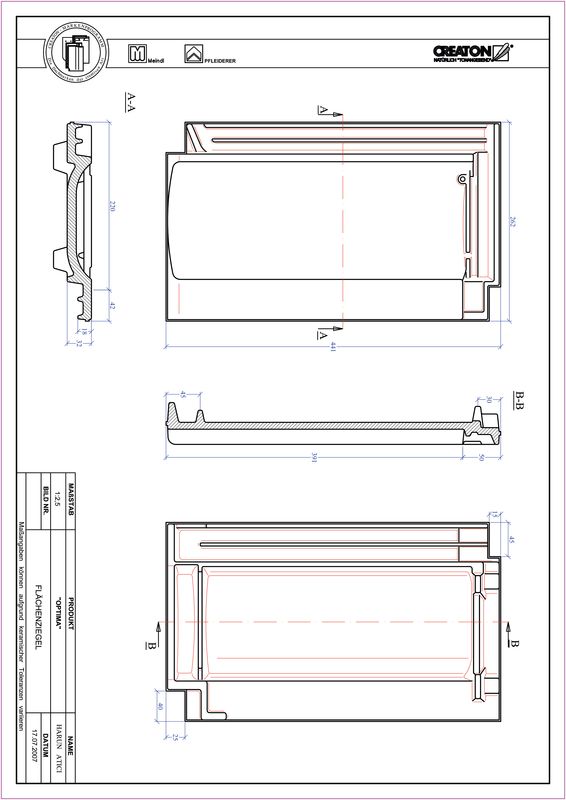

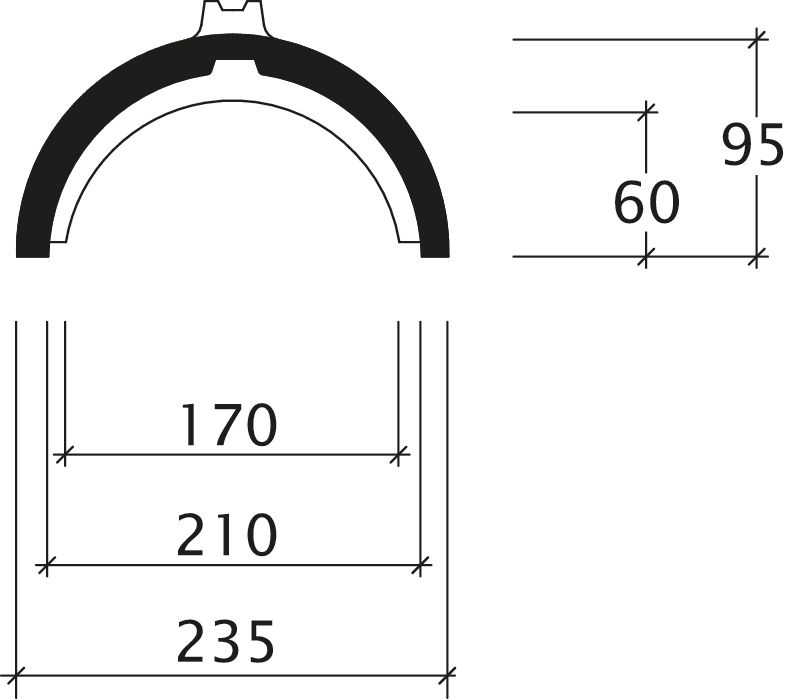

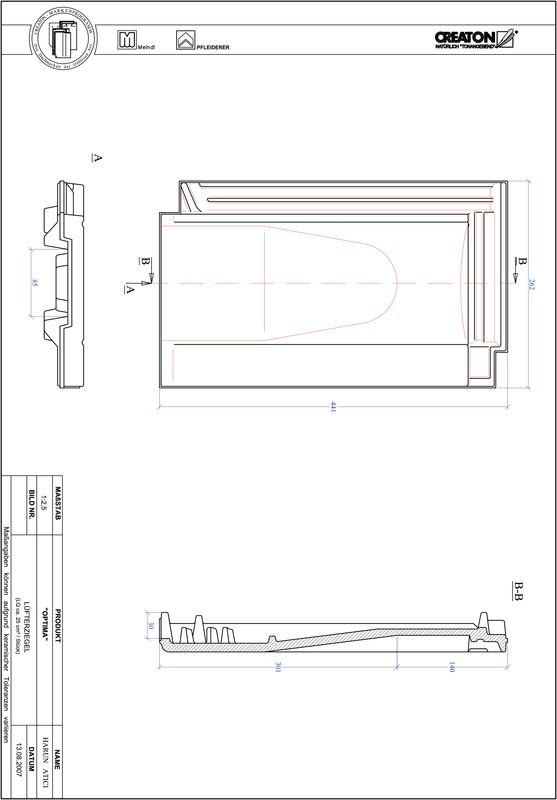

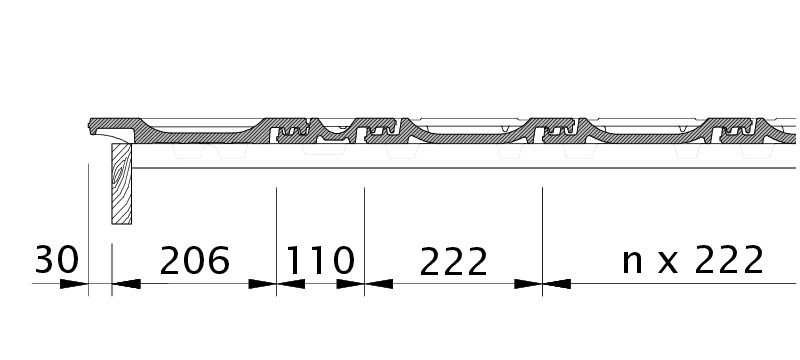

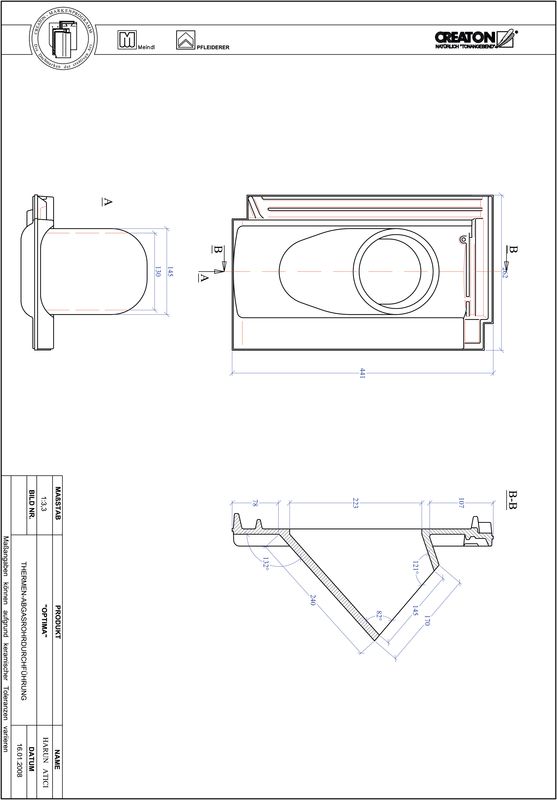

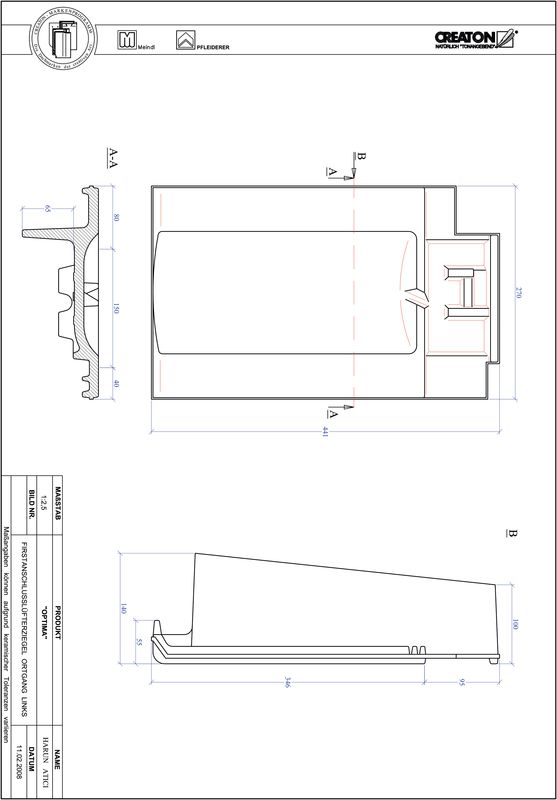

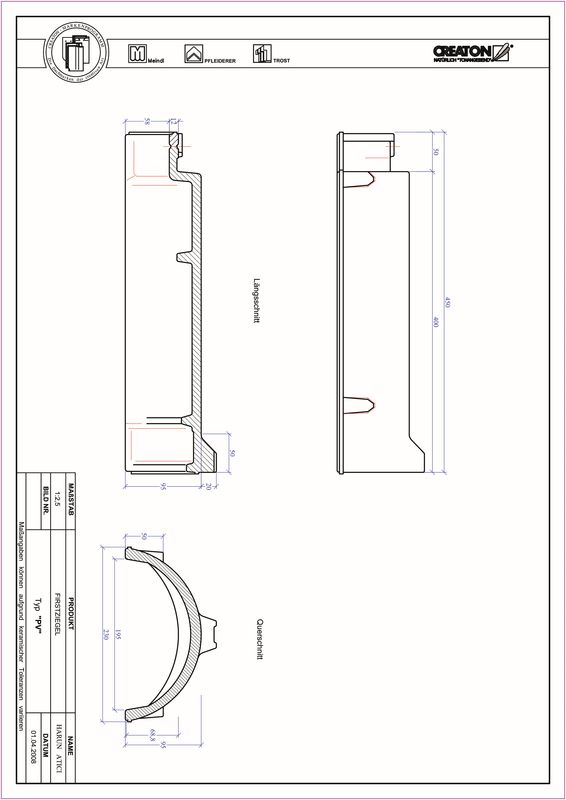

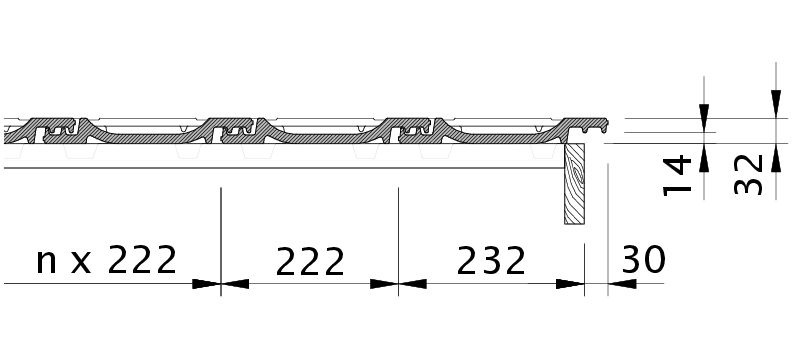

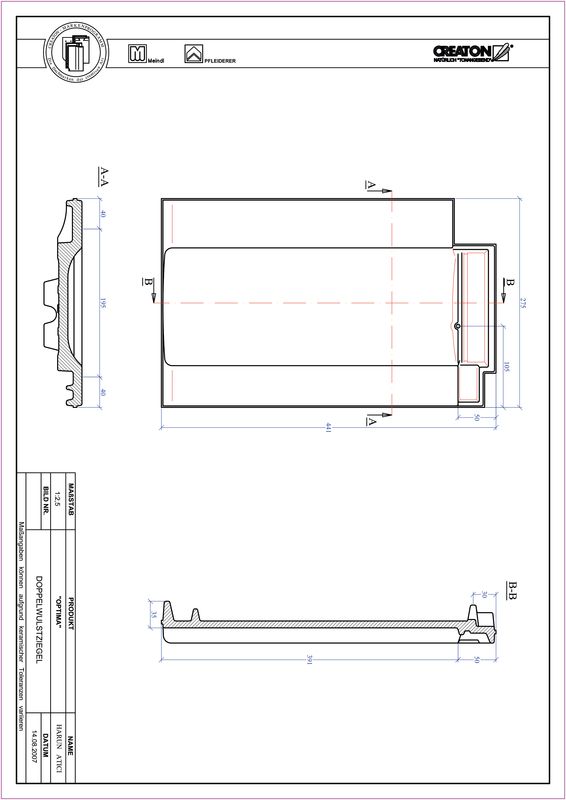

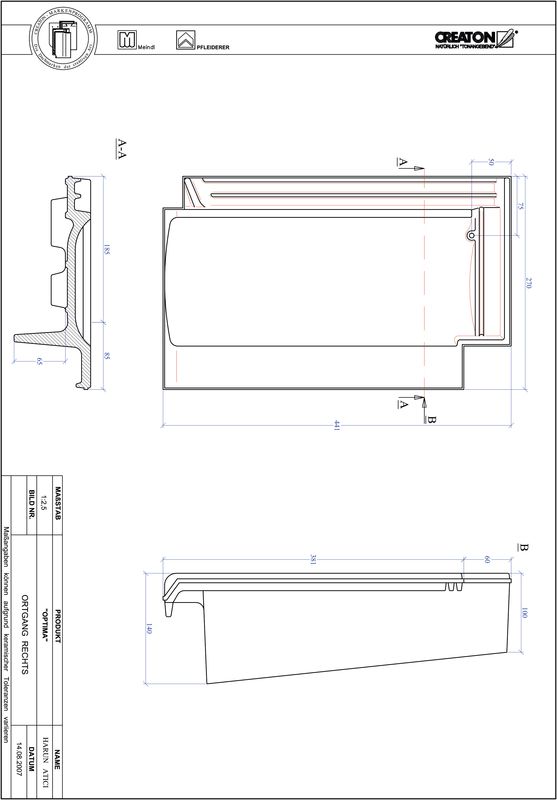

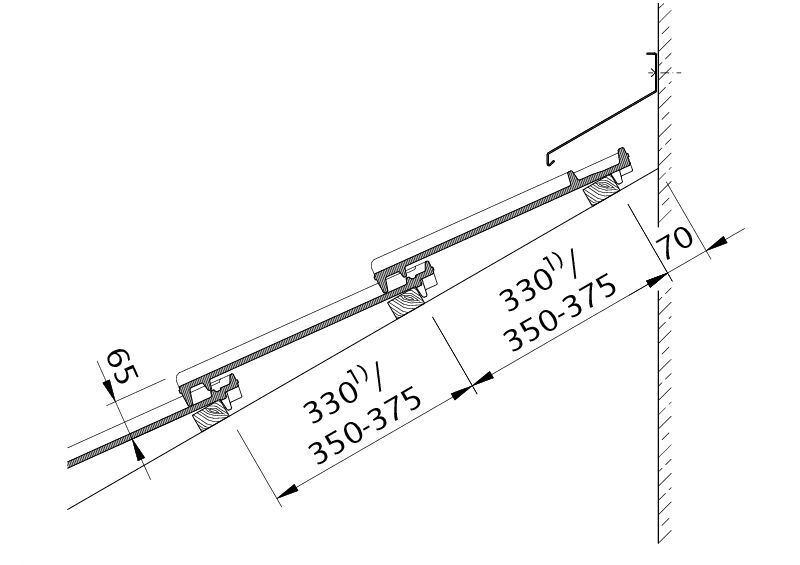

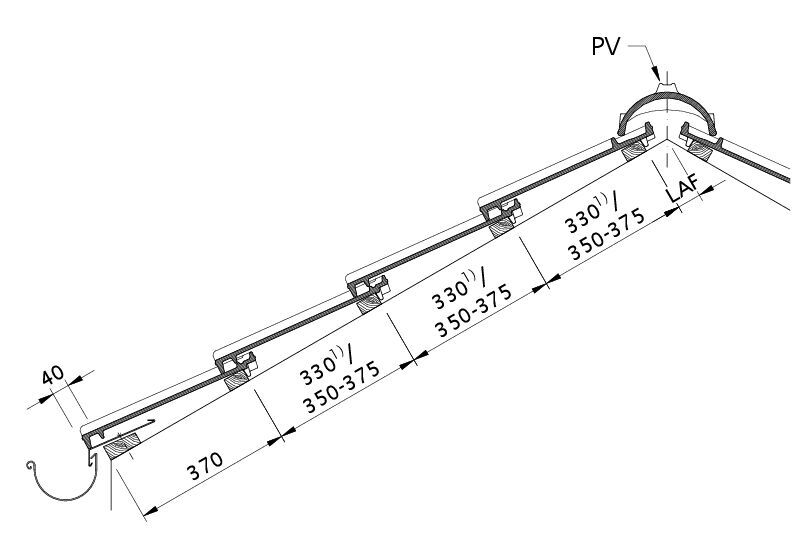

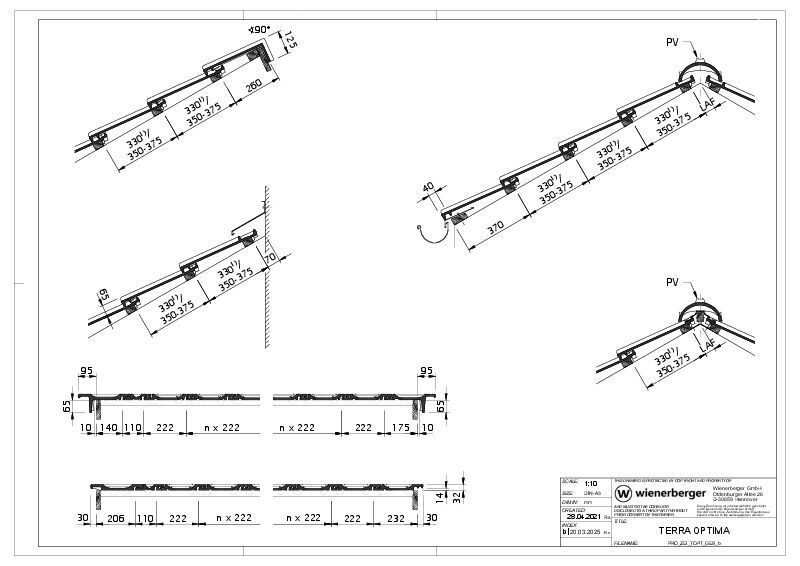

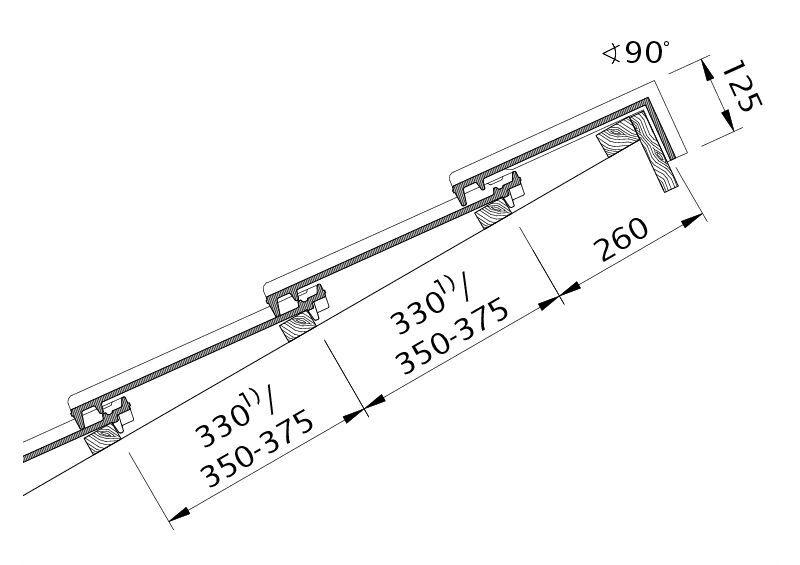

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Bei Decklängen von 330 mm bis 350 mm muss der Ortgang handwerklich bearbeitet werden.

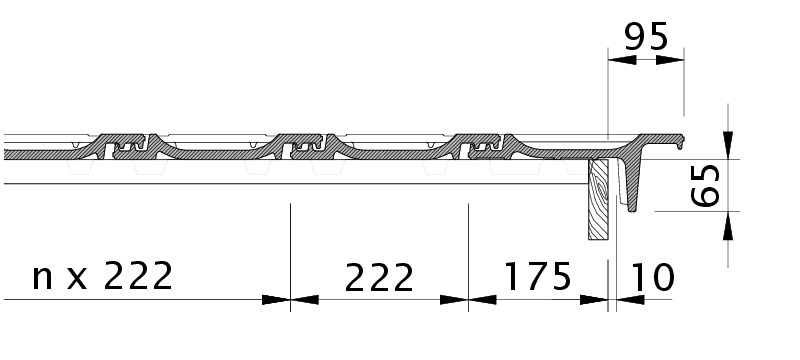

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

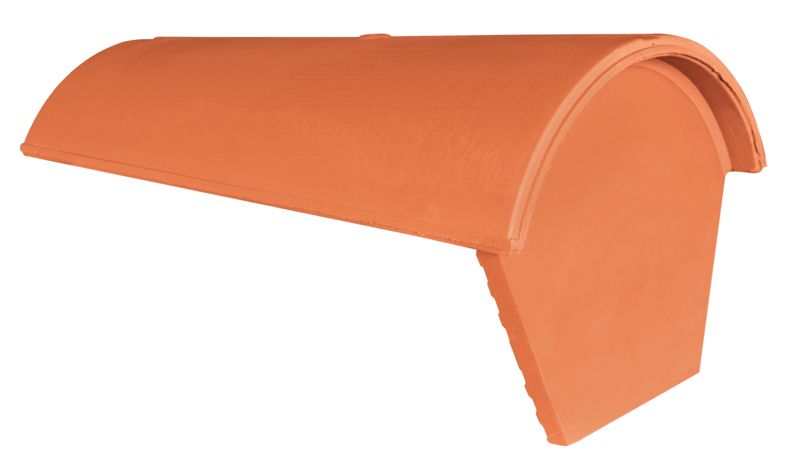

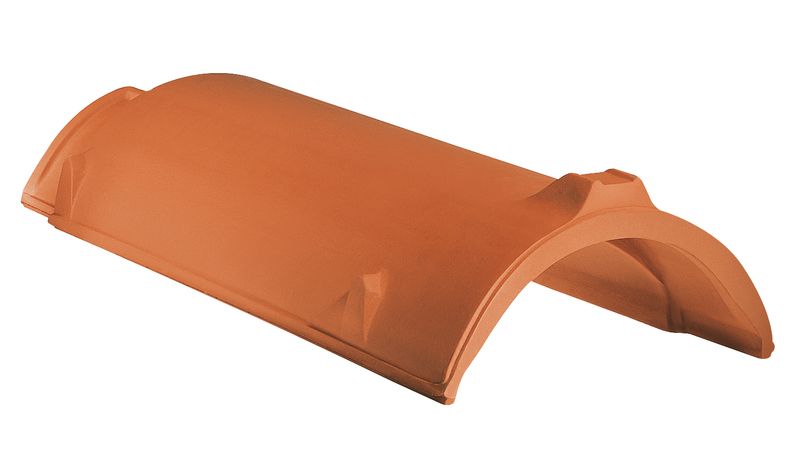

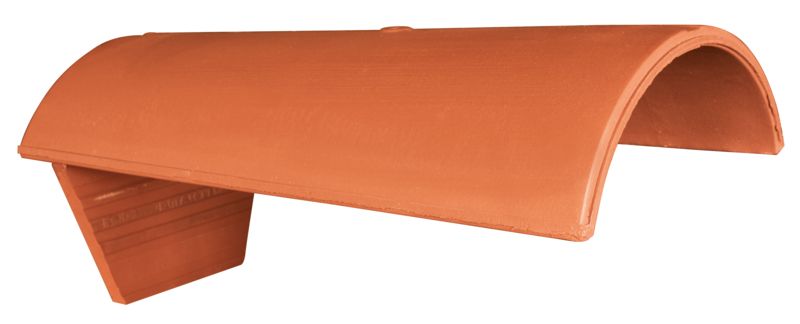

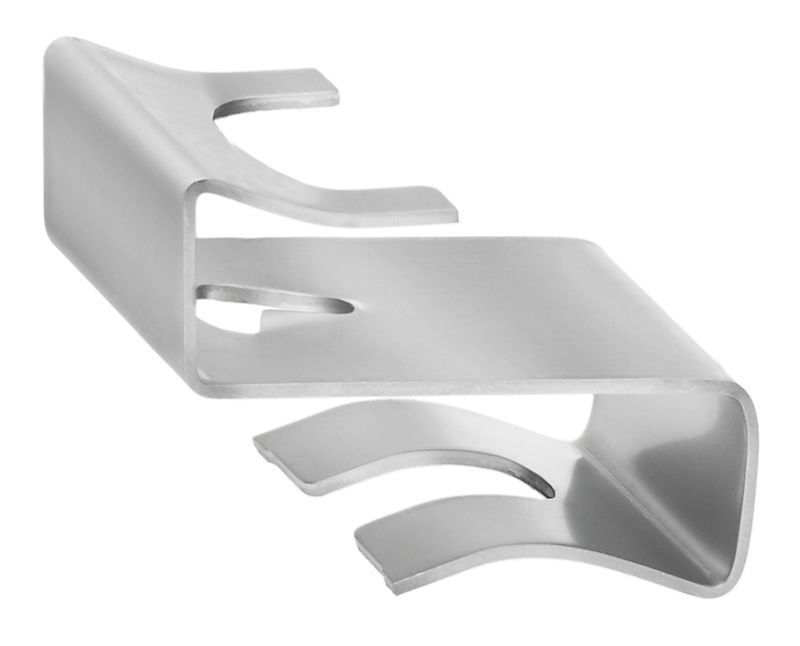

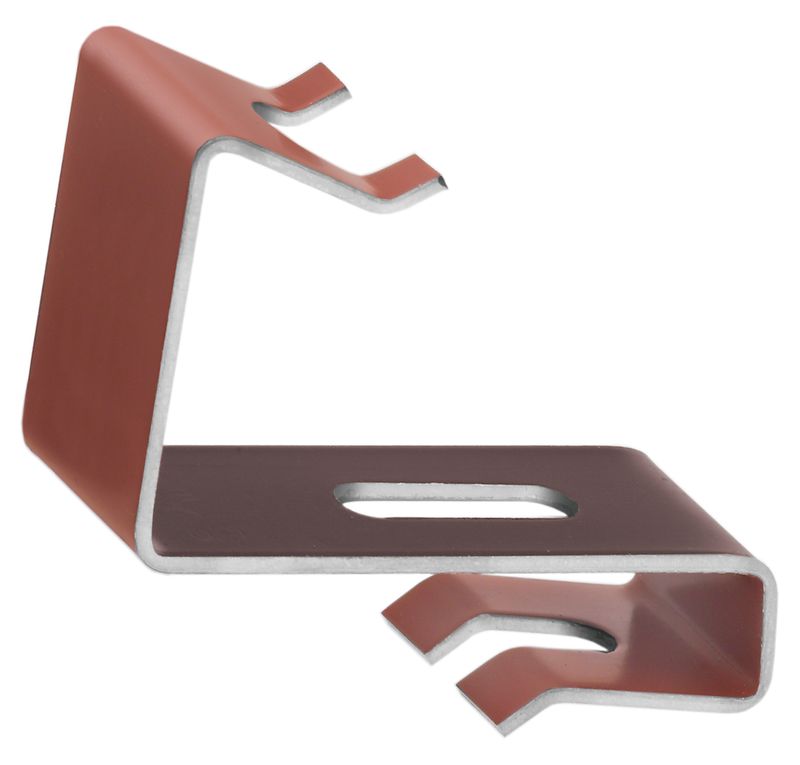

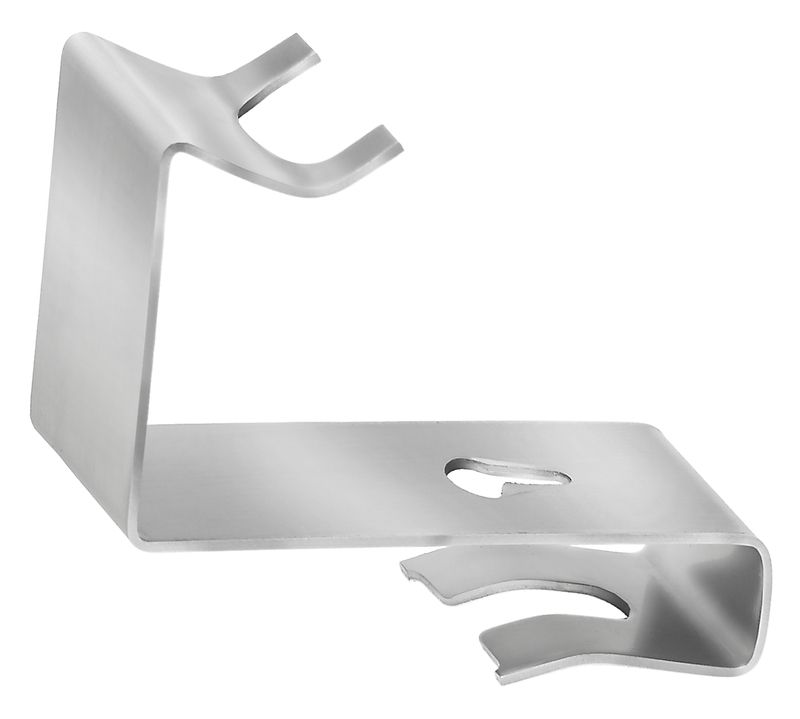

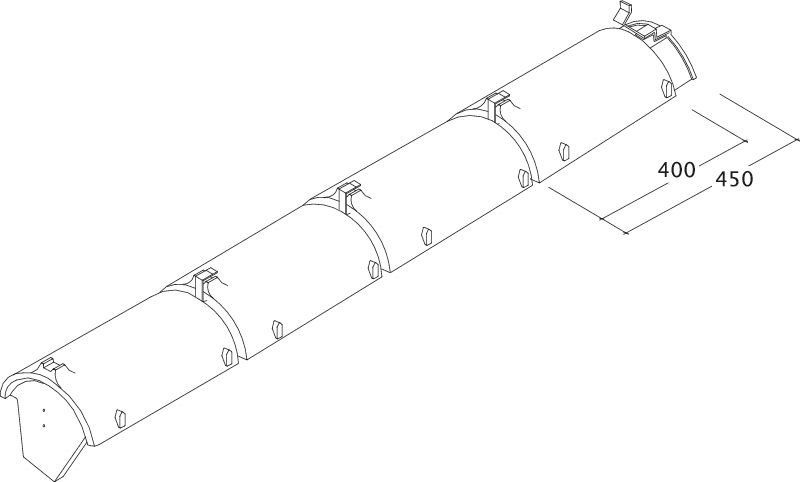

LAF-/FLA-WERTE

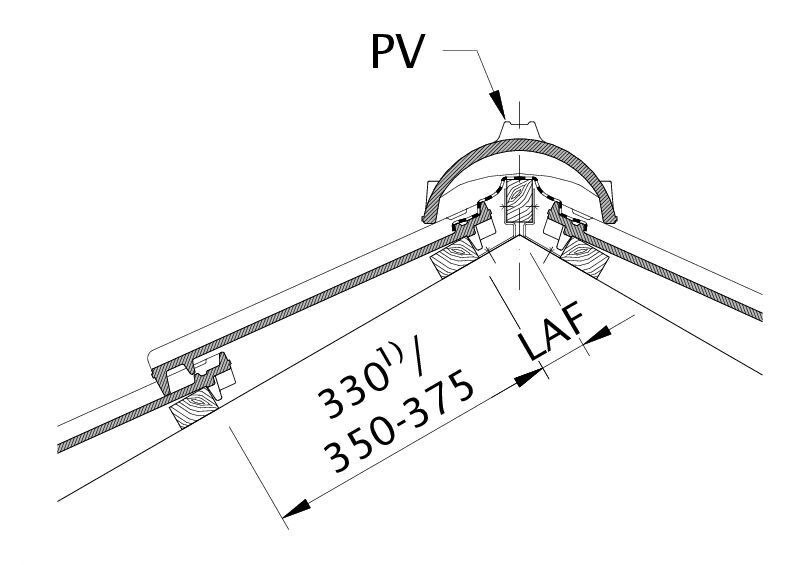

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PH 2.6 Stück/lfm	LAF	60	55	50	45	45	40	35	35
PH 2.6 Stück/lfm	FLA	90	80	75	70	55	55	50	50
PV 2.5 Stück/lfm	LAF	60	60	60	55	55	45	45	45	40	40
PV 2.5 Stück/lfm	FLA	90	80	75	65	60	50	45	35	35	35
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
PH 2.6 Stück/lfm	LAF	55	45	40	40	35	25	20
PH 2.6 Stück/lfm	FLA	90	85	80	65	65	60	60
PV 2.5 Stück/lfm	LAF	60	55	50	50	40	35	30	30	30
PV 2.5 Stück/lfm	FLA	90	85	75	70	60	55	45	45	45
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PH 2.6 Stück/lfm	LAF	50	40	35	30	25	15	10
PH 2.6 Stück/lfm	FLA	100	95	90	80	80	75	80
PV 2.5 Stück/lfm	LAF	55	50	45	40	30	25	20
PV 2.5 Stück/lfm	FLA	100	95	85	85	75	70	65

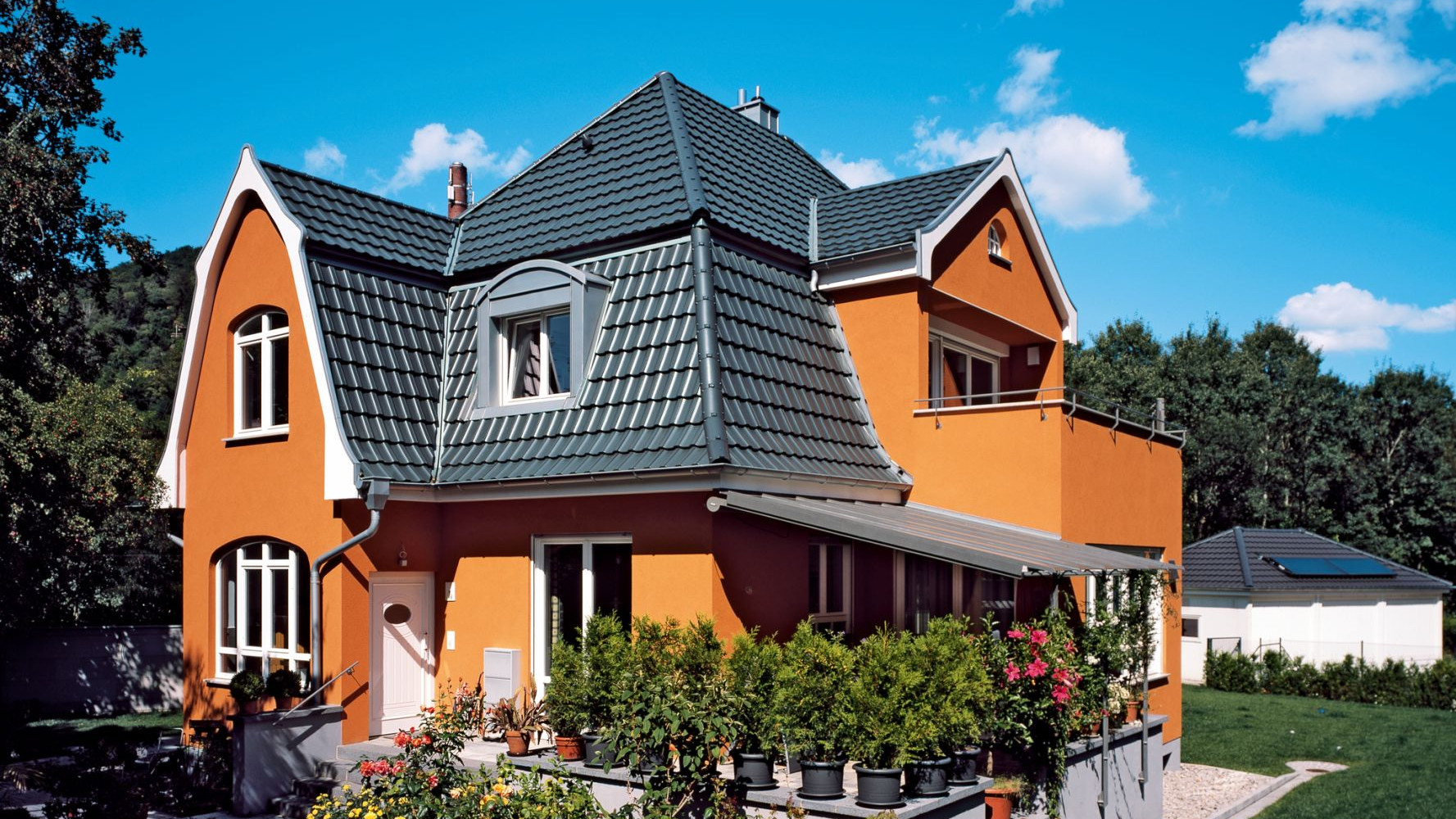

Referenzen

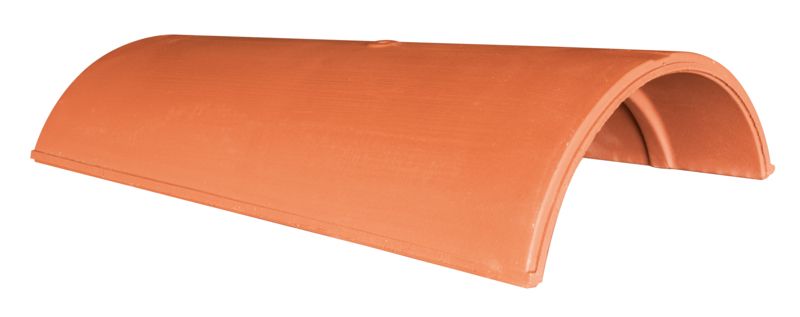

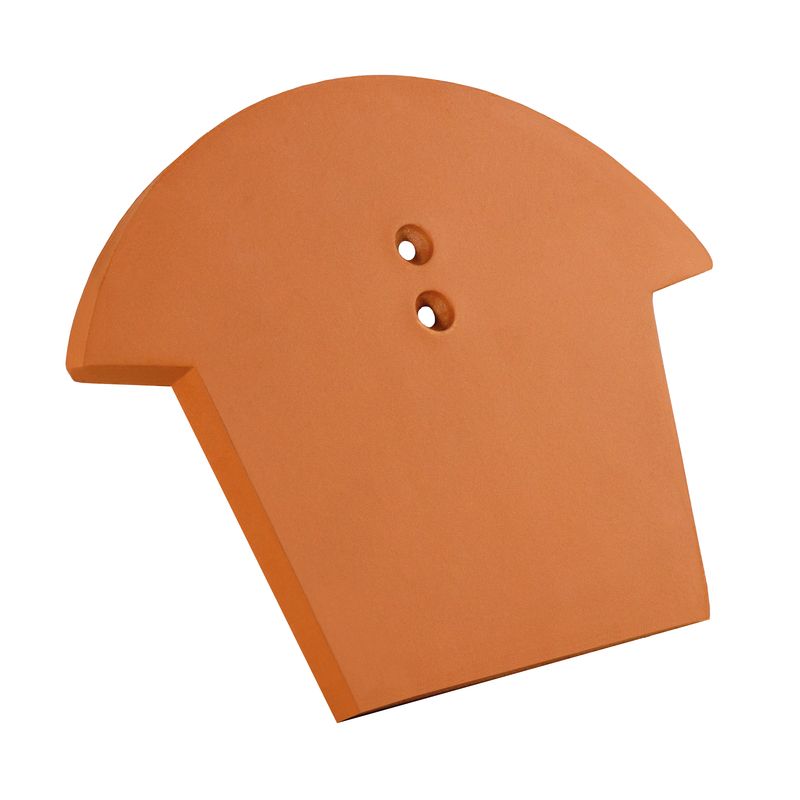

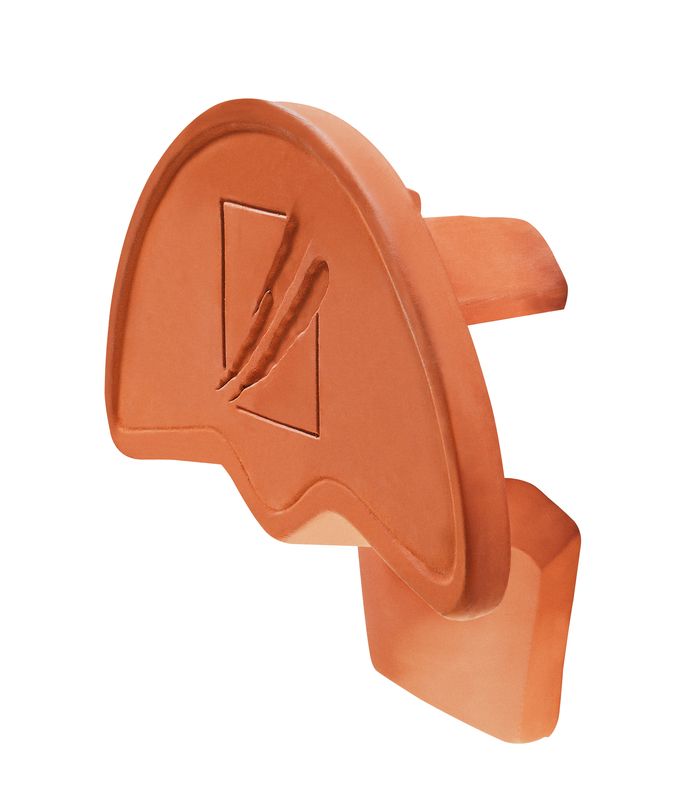

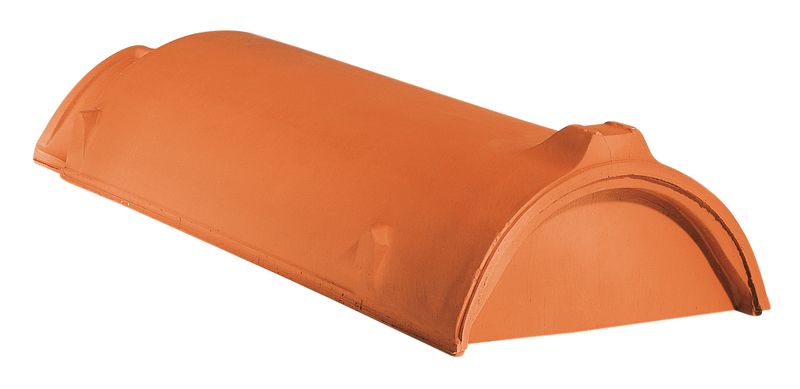

Zubehörsortiment

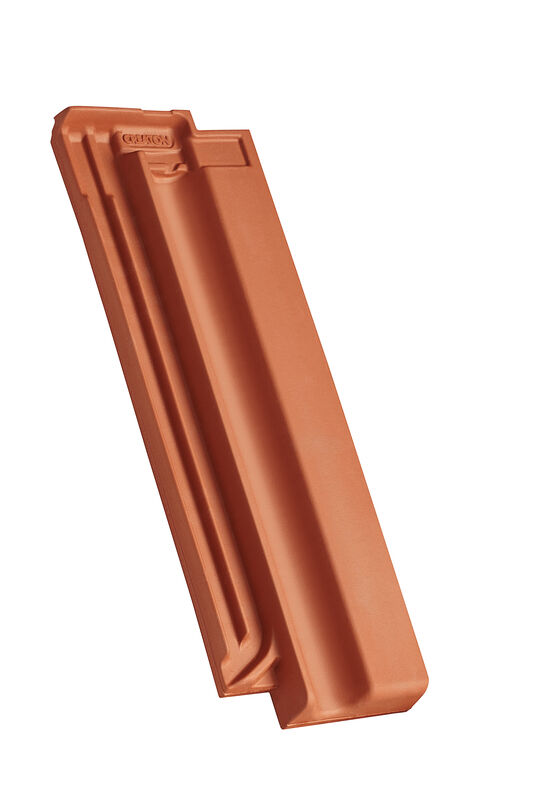

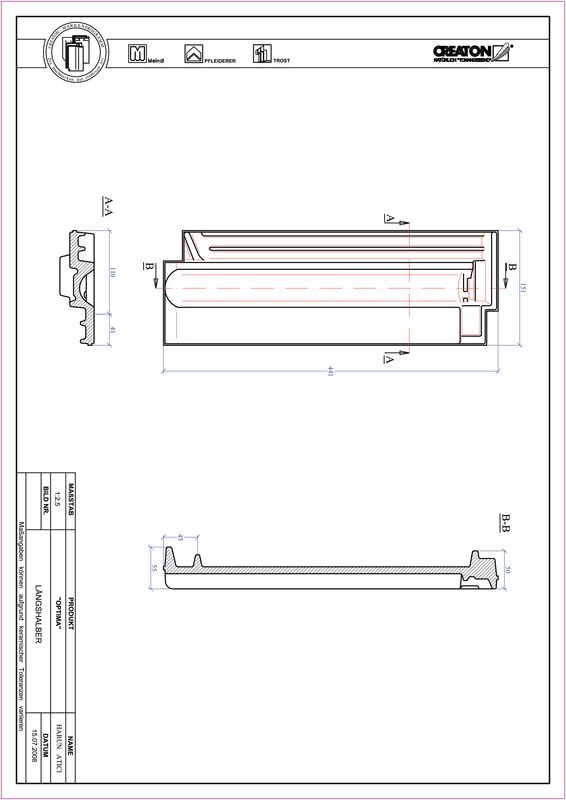

OPT Längshalber

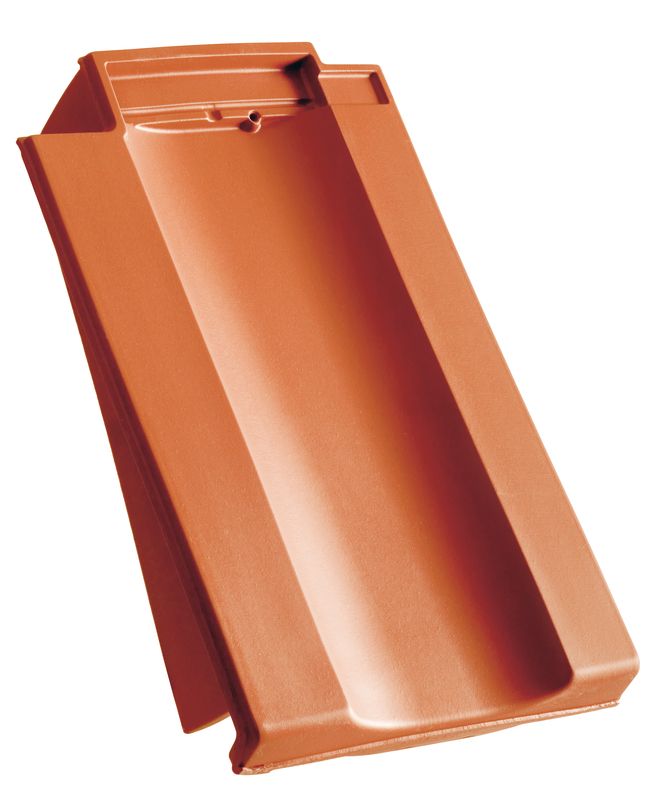

OPT Ortgangziegel rechts

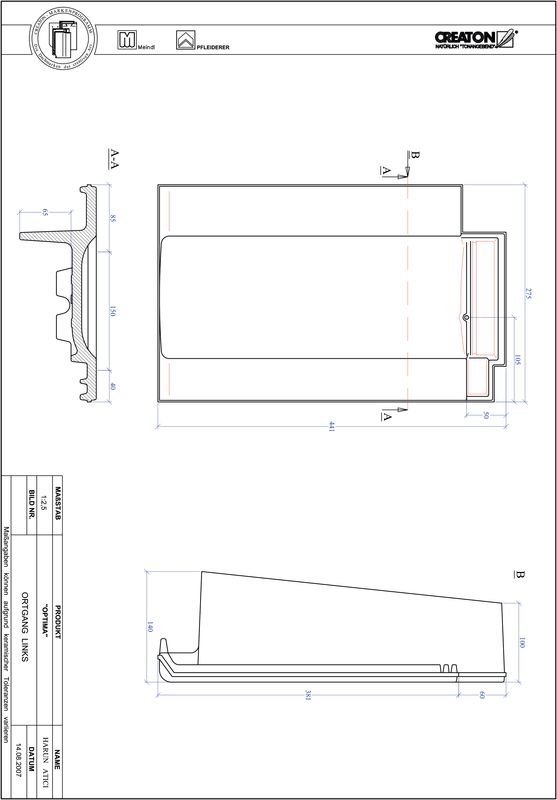

OPT Ortgangziegel links

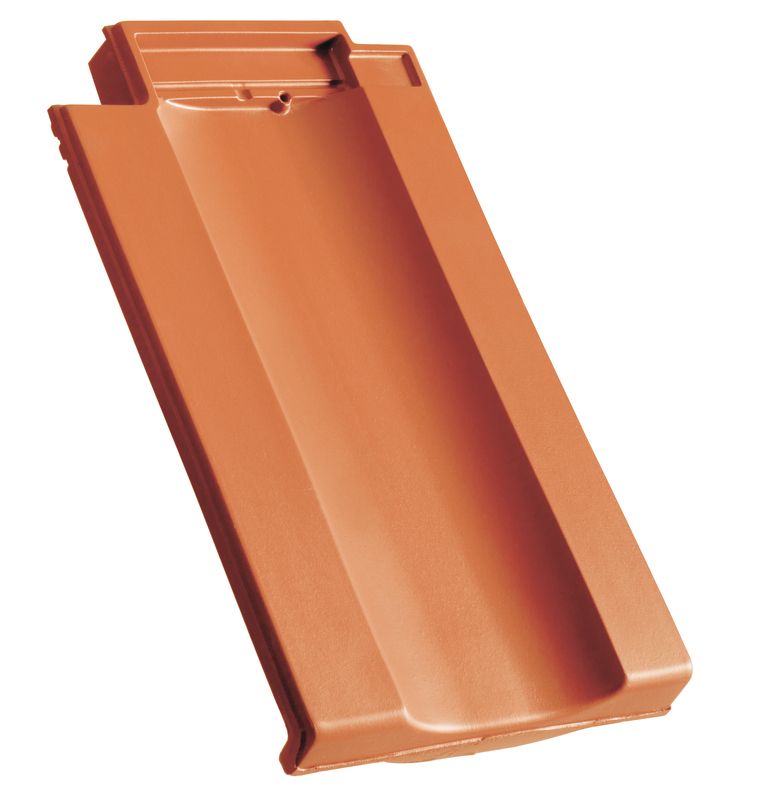

OPT Doppelwulstziegel

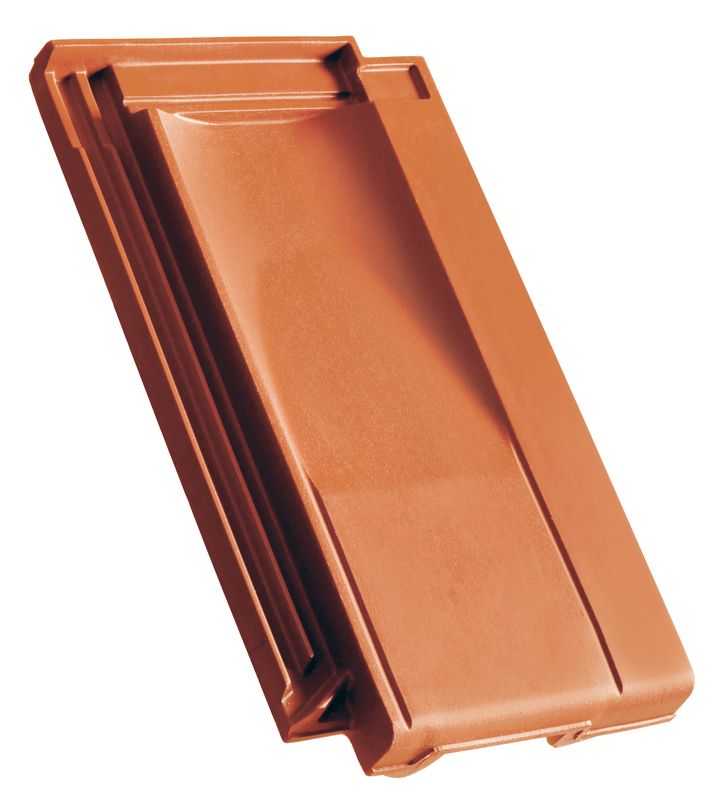

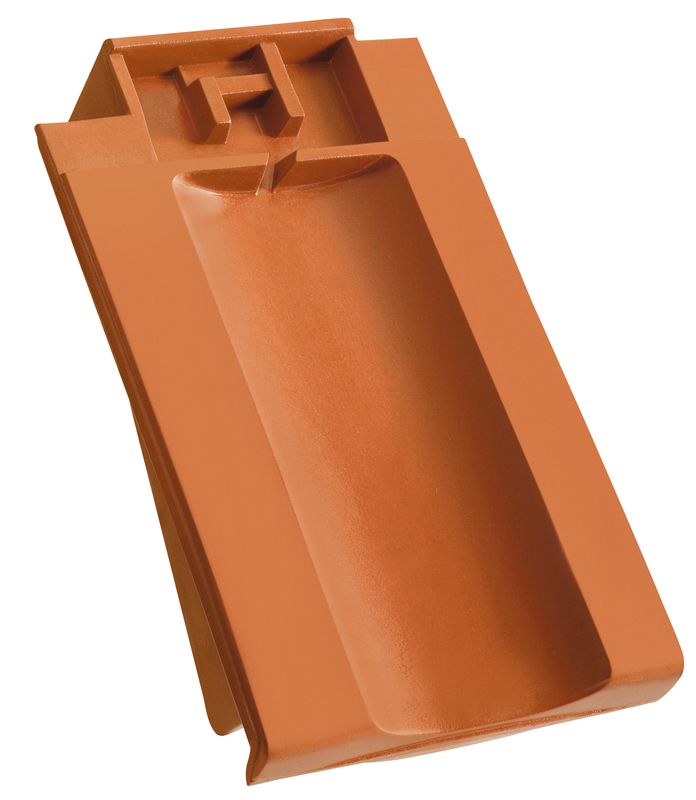

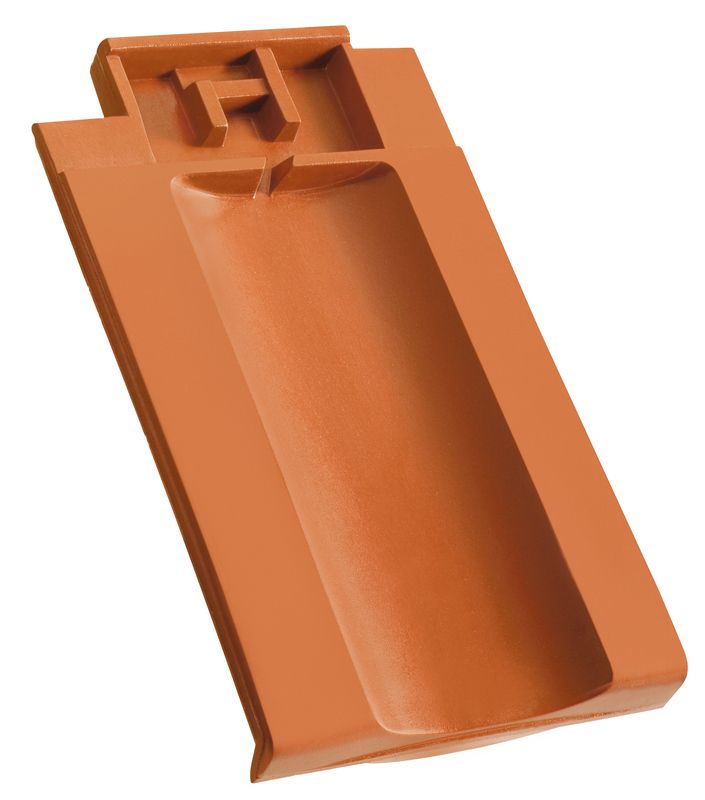

OPT Lüfterziegel

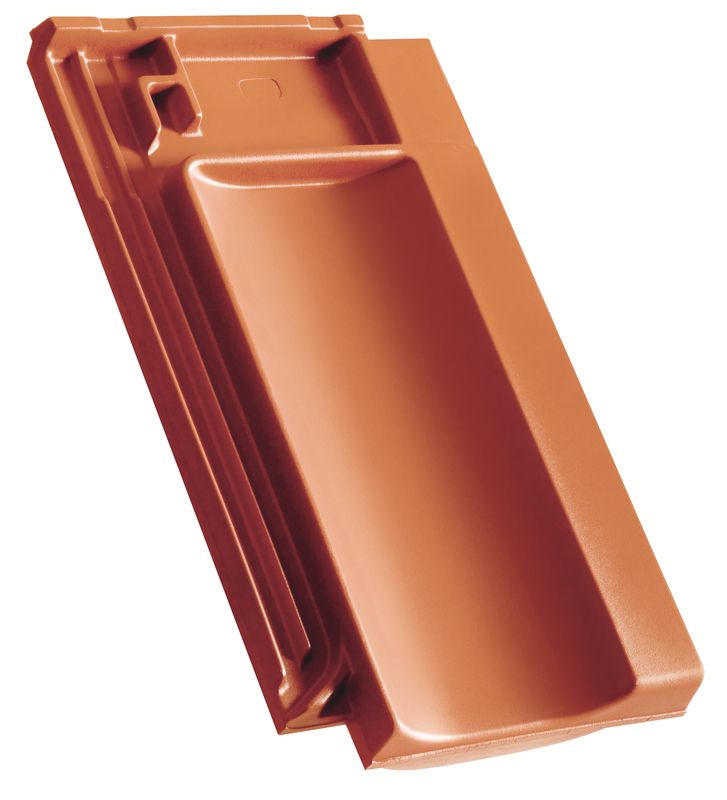

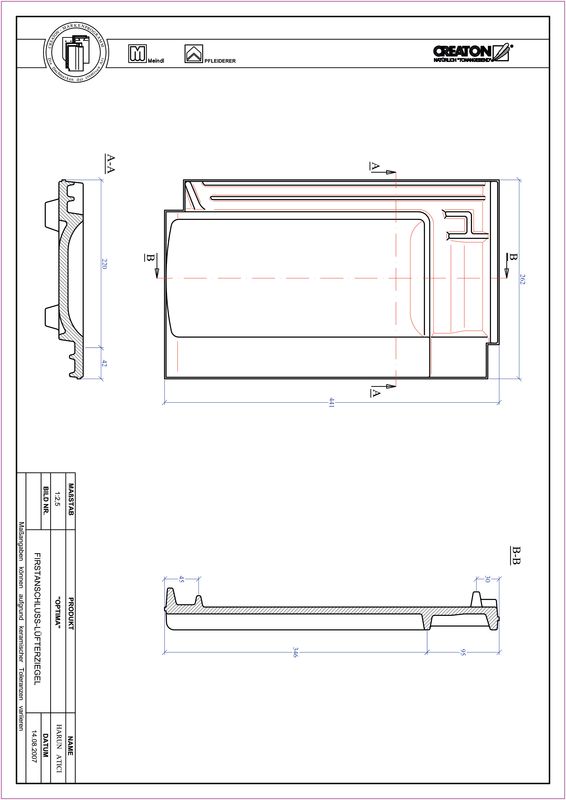

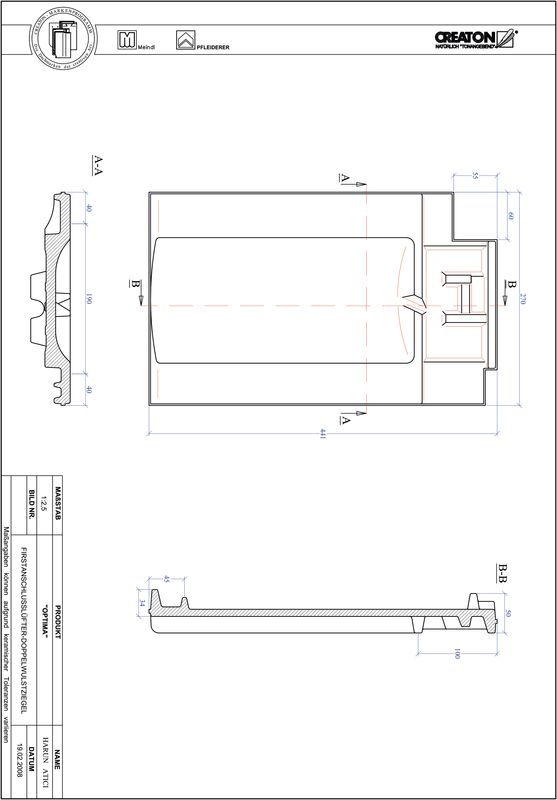

OPT Firstanschluss-Lüfterziegel

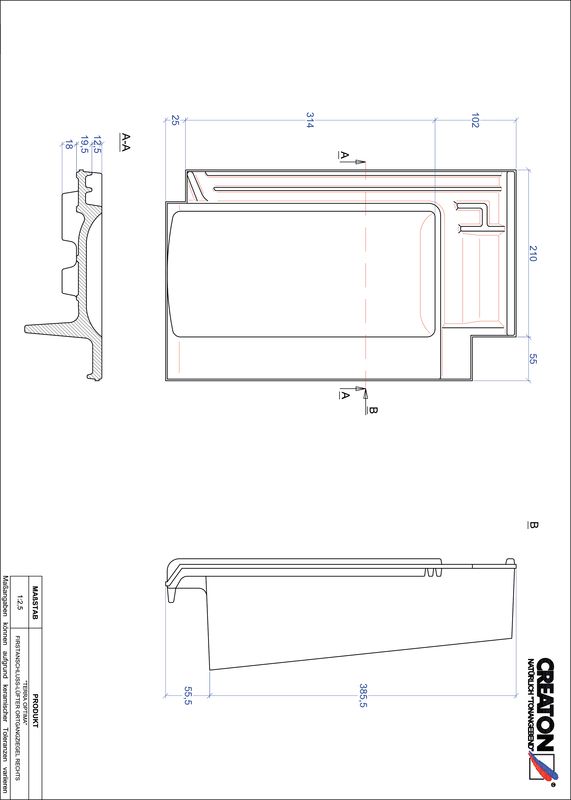

OPT Firstanschluss-Lüfter-Ortgangziegel rechts

OPT Firstanschluss-Lüfter-Ortgangziegel links

OPT Firstanschluss-Lüfter-Doppelwulstziegel

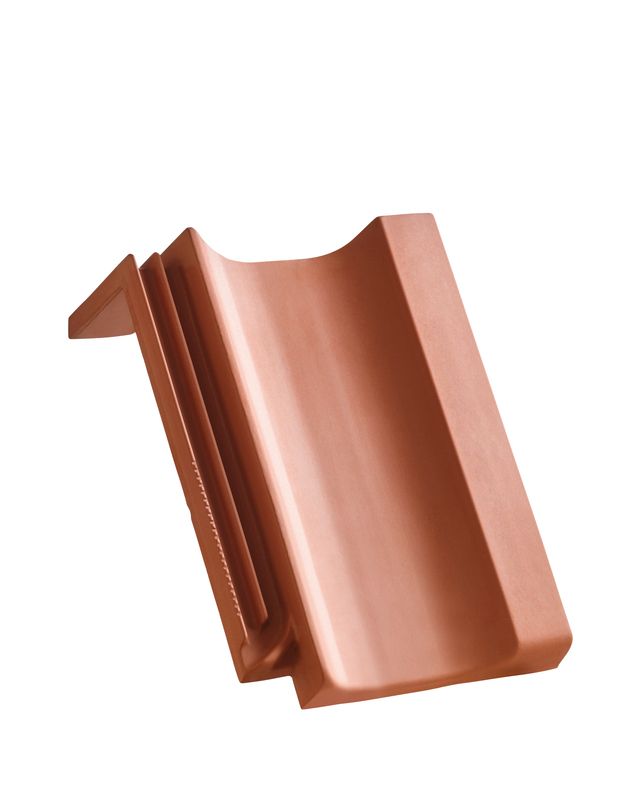

OPT Pultziegel garniert standard

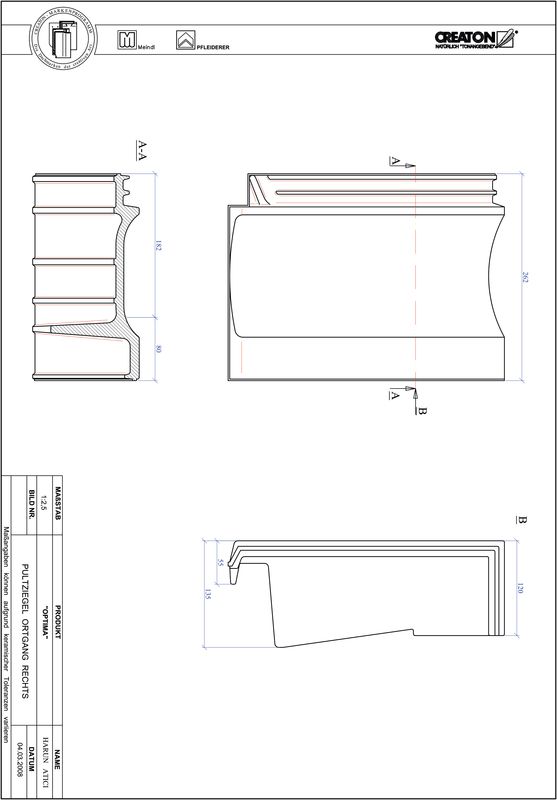

OPT Pult-Ortgangziegel garniert standard rechts

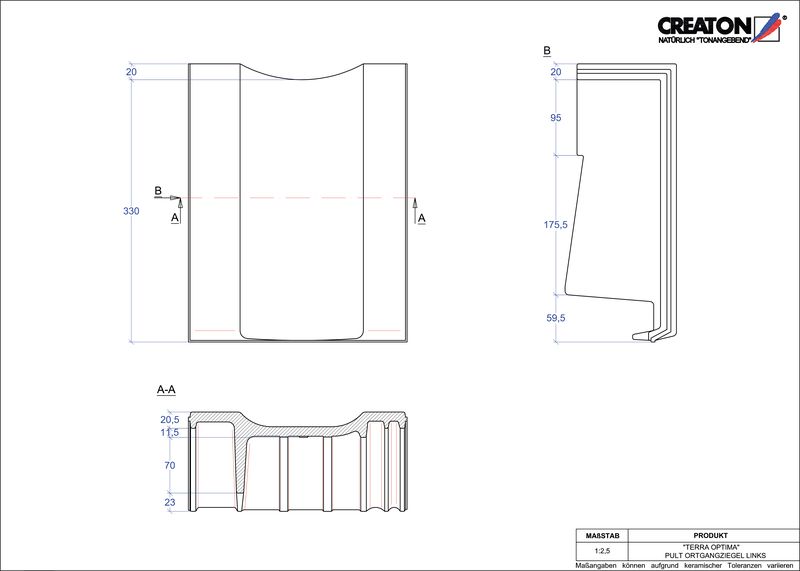

OPT Pult-Ortgangziegel garniert standard links

OPT Pultziegel garniert Sondermaß

OPT Pult-Ortgangziegel garniert Sondermaß rechts

OPT Pult-Ortgangziegel garniert Sondermaß links

OPT Mansard-/Knickziegel garniert Sondermaß

OPT Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

OPT Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

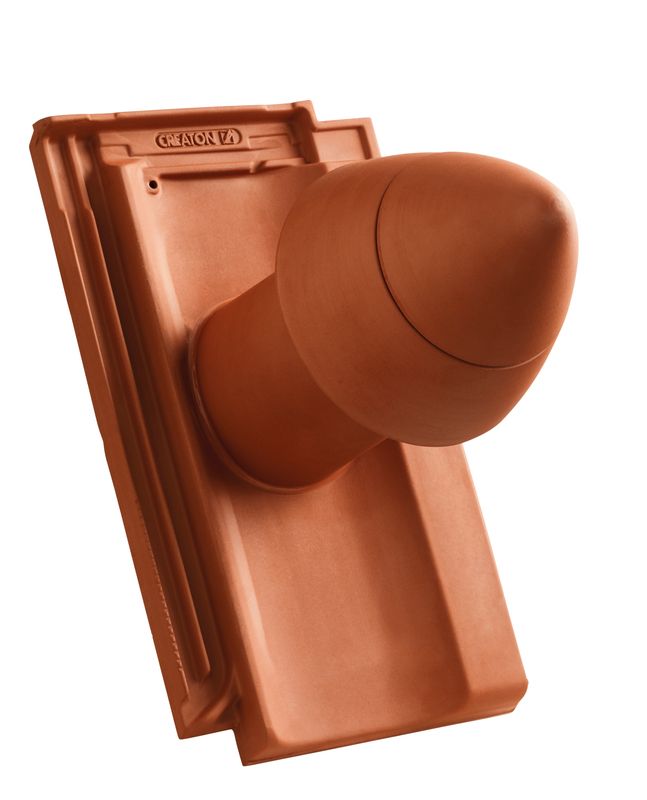

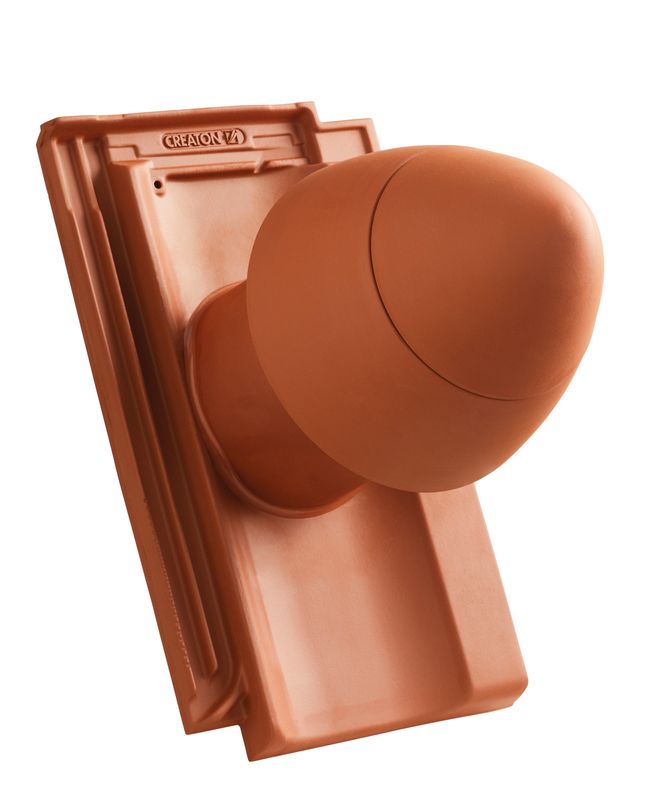

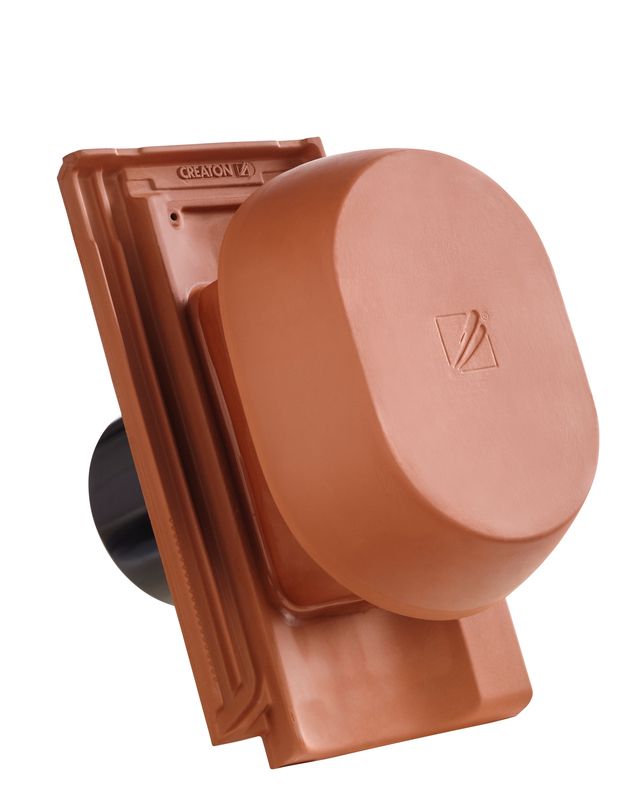

OPT SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

OPT SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

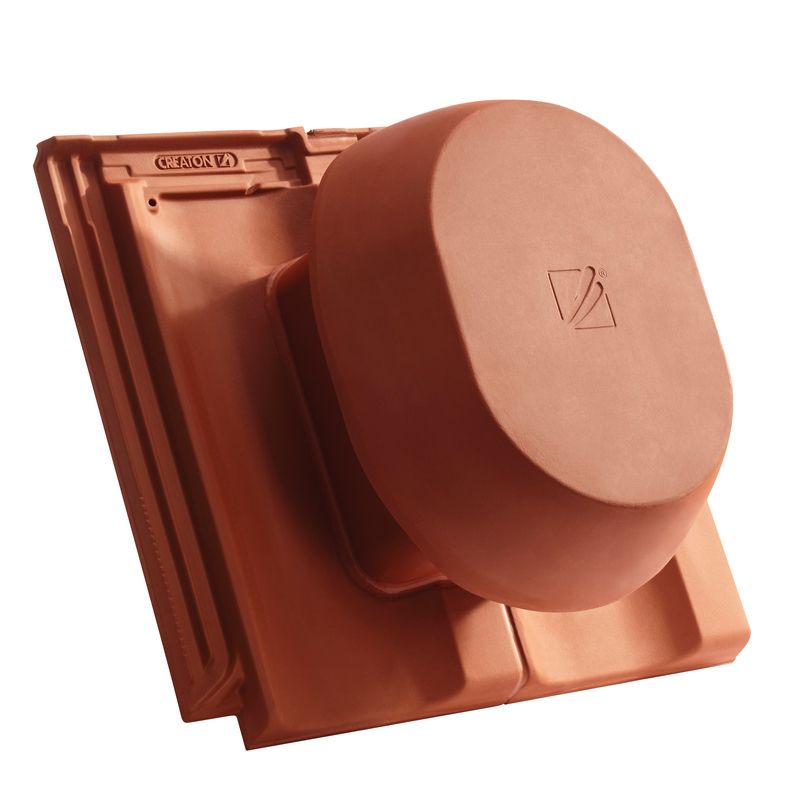

OPT SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

OPT SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

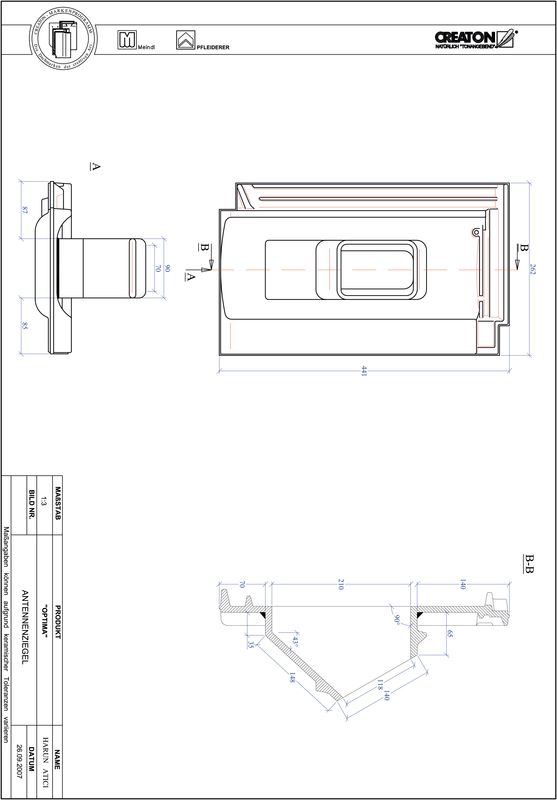

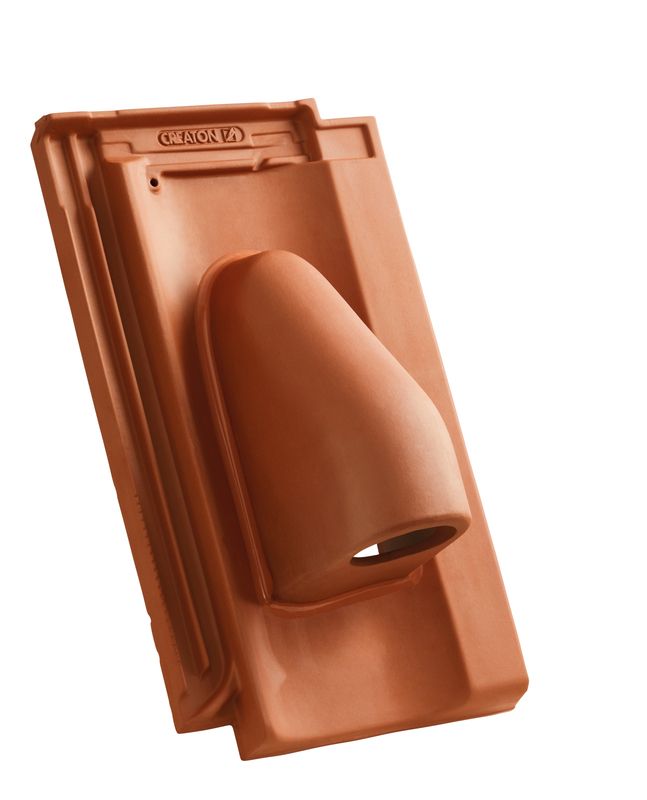

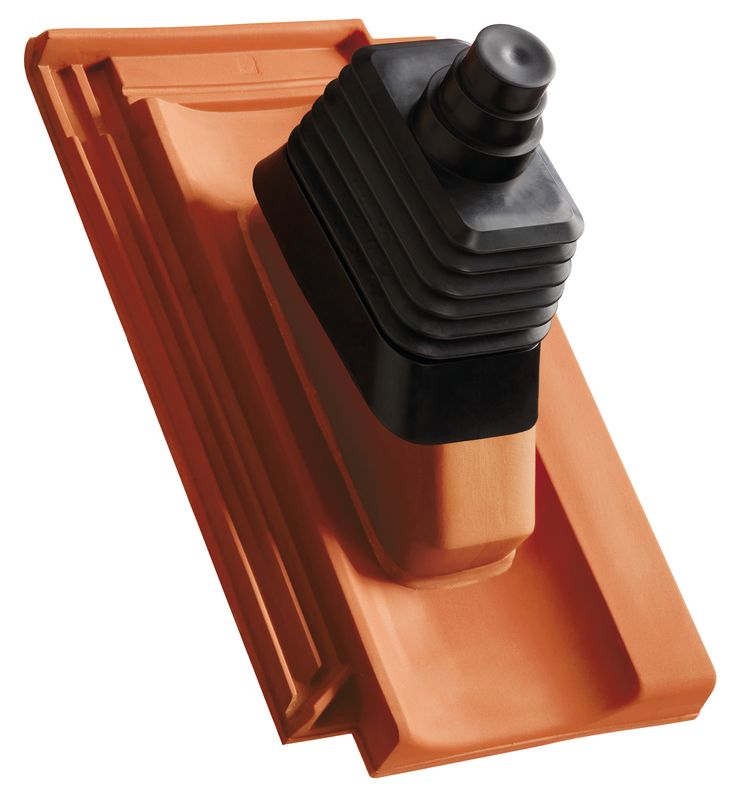

OPT Antennendurchgang

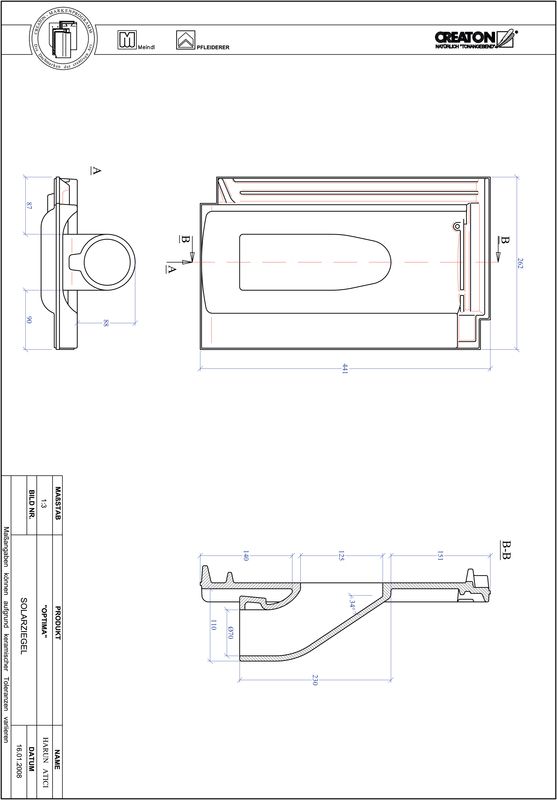

OPT Solar-Durchgangziegel

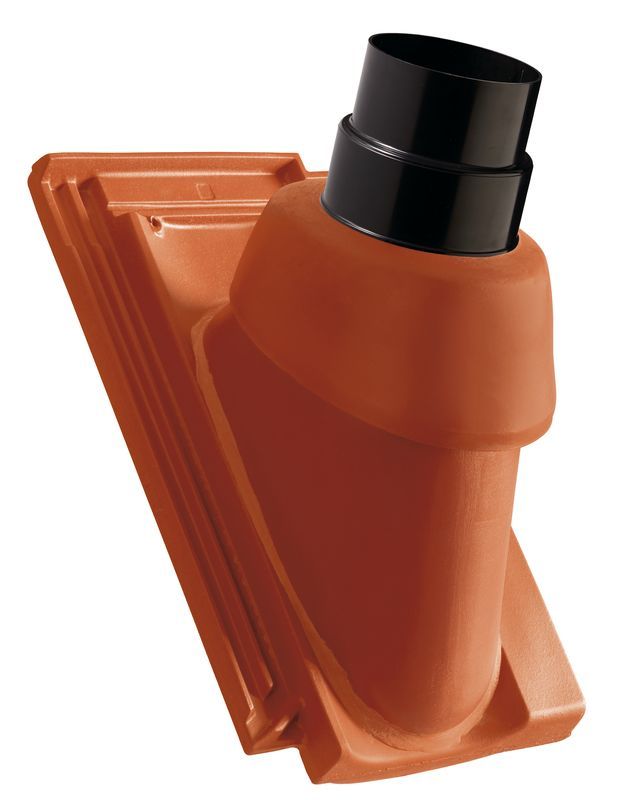

OPT Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

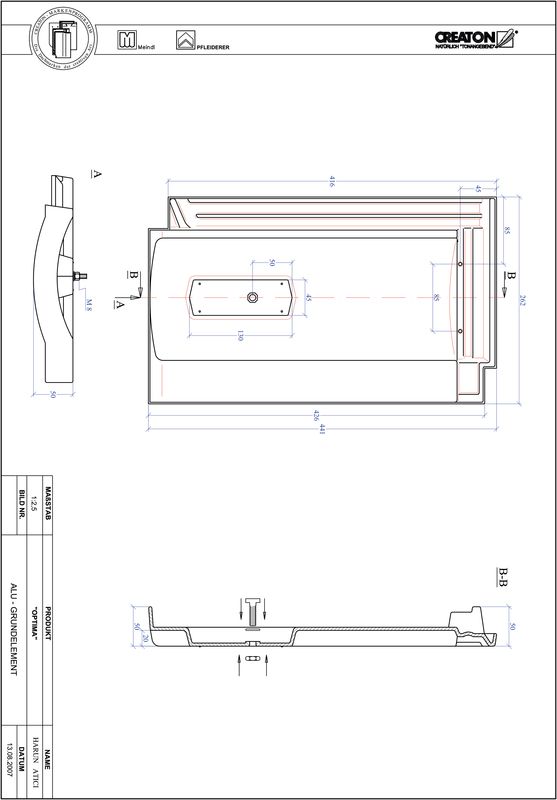

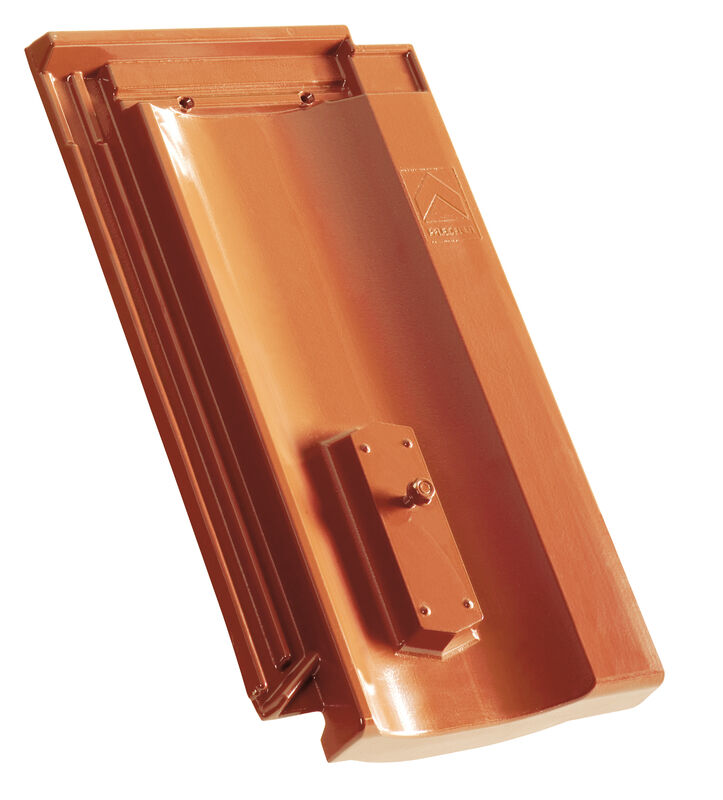

OPT Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

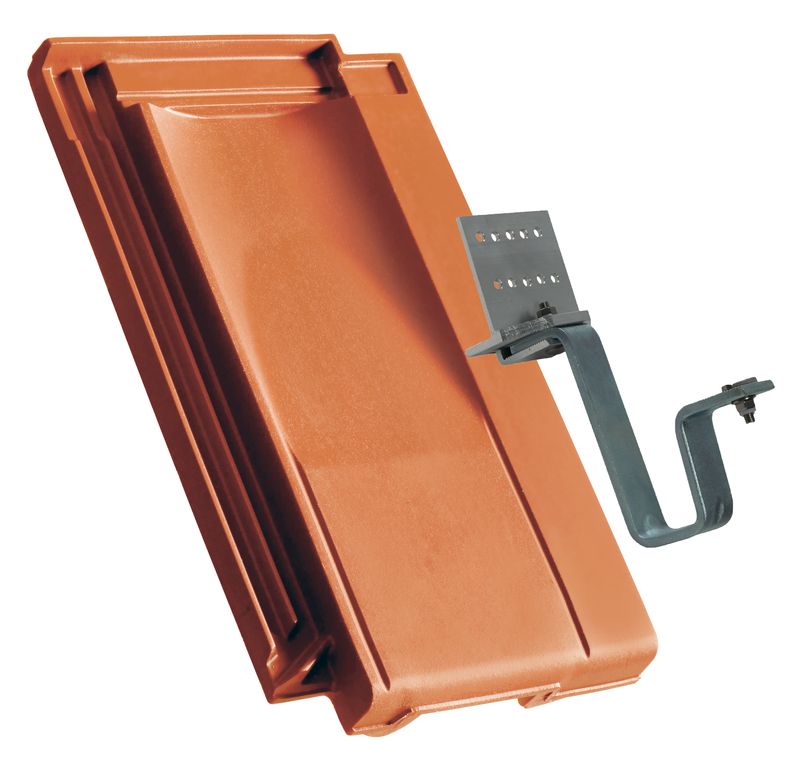

OPT System-Solarhalter-Set für Bohlenmontage

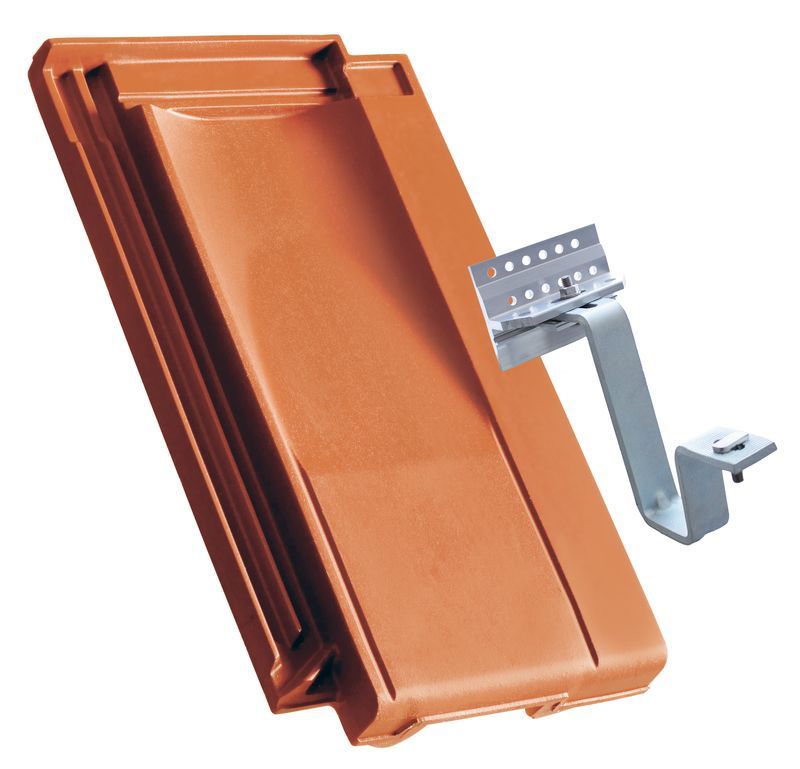

OPT System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 11

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

OPT Lichtziegel (Acryl)

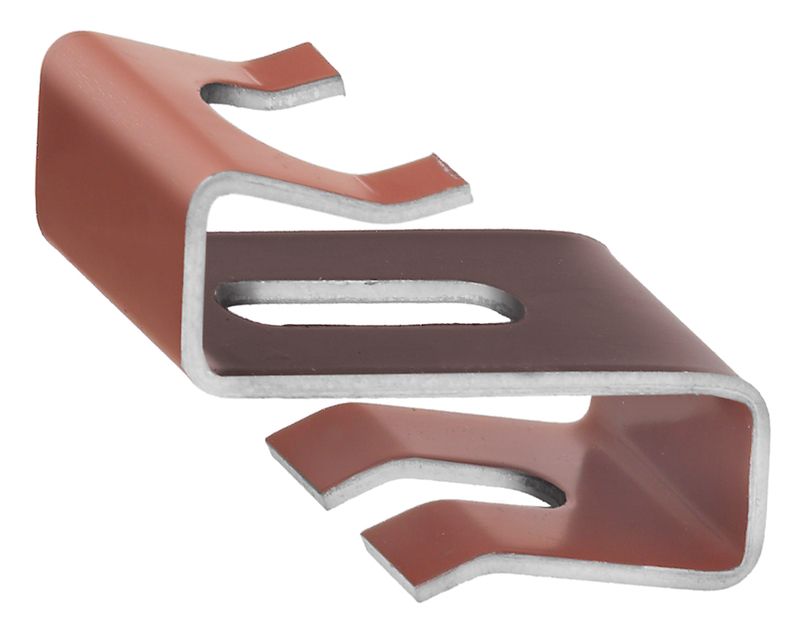

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H15 40x50 (DOM, HAR, OPT, VIS) / 40x60 (RAT)
