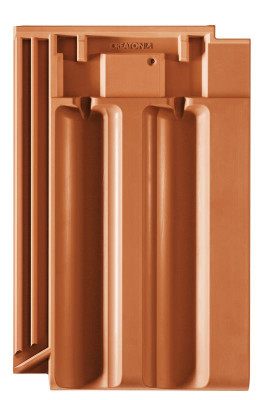

RAPIDO

Der flexible Falzziegel im Megaformat.

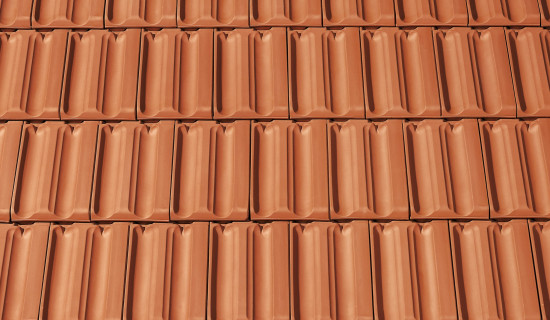

Markantes Traditionsmodell im XXL-Format
Hohe Flexibilität und vereinfachte Verlegung durch großen Verschiebebereich von 44 mm
Top Preis-Leistungsverhältnis mit ca. 8,1 Stück/m²
Stützrippen sorgen für verbesserte Statik und Ableitung von eventuell entstehendem Kondenswasser
Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert.

Technische Daten

Größe (ca.)	325 x 502 mm
Deckbreite min. (ca.)	277 mm
Deckbreite i.M. (ca.)	278 mm
Deckbreite max. (ca.)	280 mm
Decklänge min. (ca.)	410 mm
Decklänge i.M. (ca.)	425 mm
Decklänge max. (ca.)	440 mm
Ziegelbedarf min. (ca.)	8.1 Stück/m²
Ziegelbedarf i.M. (ca.)	8.4 Stück/m²
Ziegelbedarf max. (ca.)	8.8 Stück/m²
Gewicht je Stück (ca.)	5.2 kg/Stück
Gewicht je m² (ca.)	43.7 kg/m²
Gewicht je Palette (ca.)	899 kg
Stück je Minipack	4 Stück
Stück je Palette	168 Stück

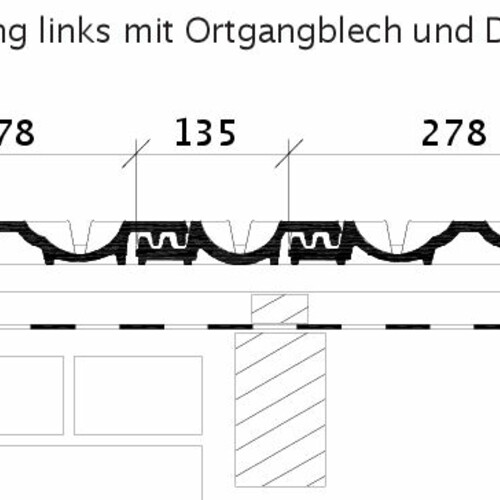

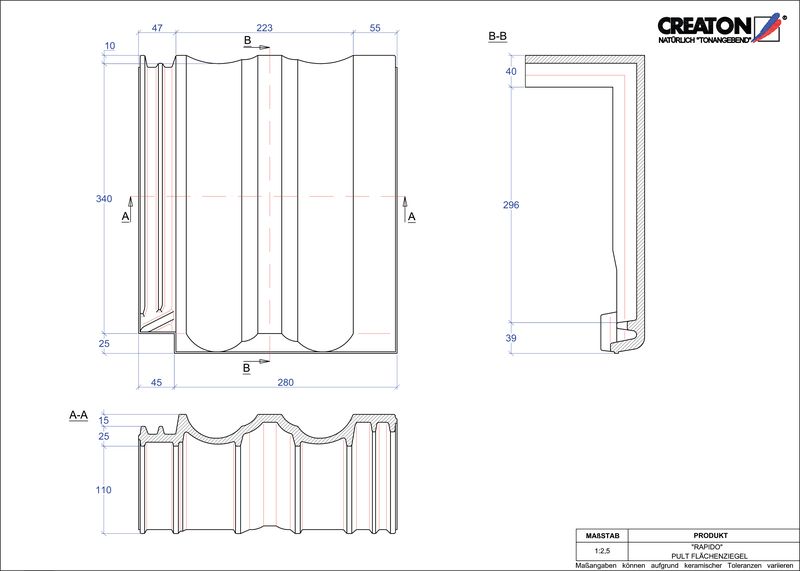

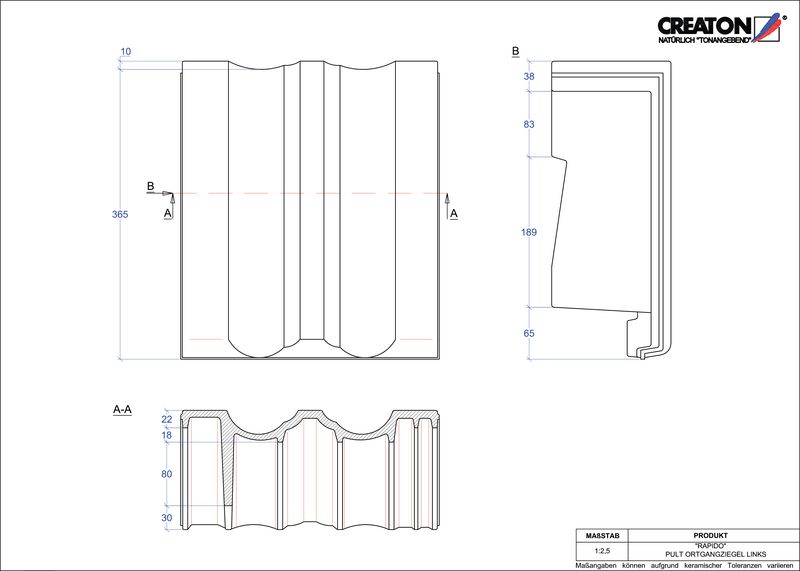

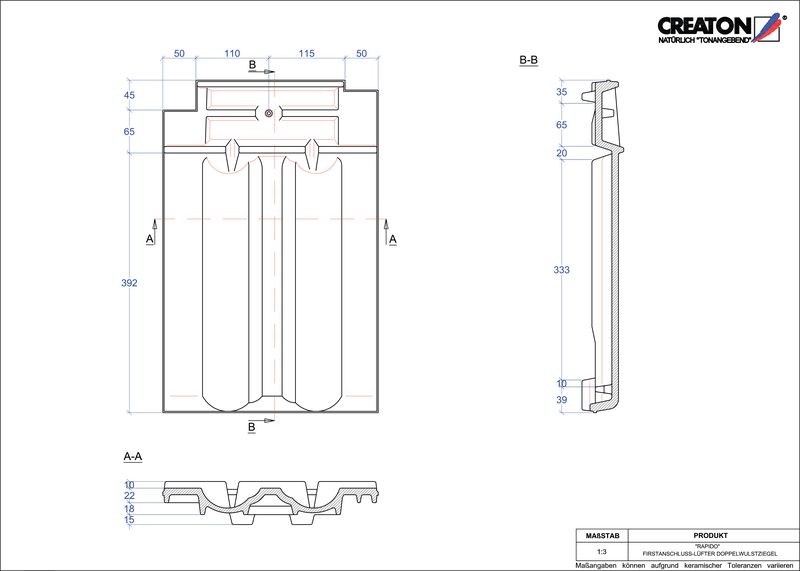

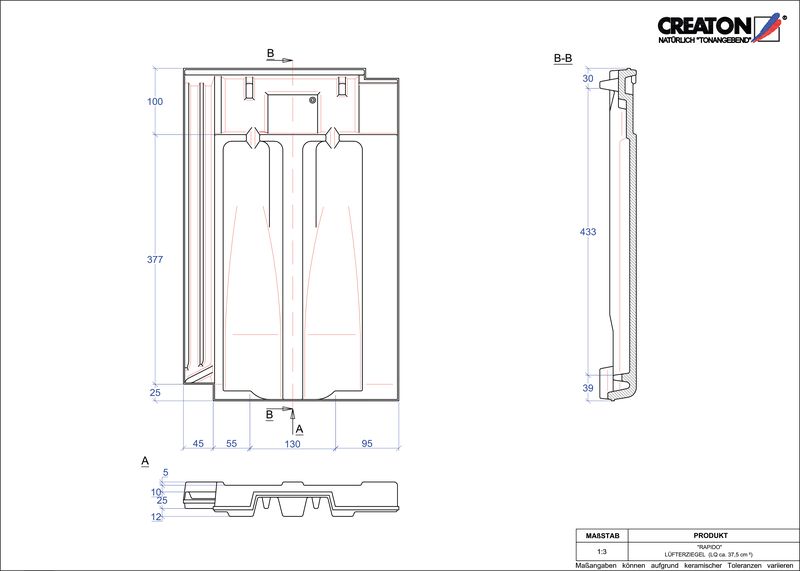

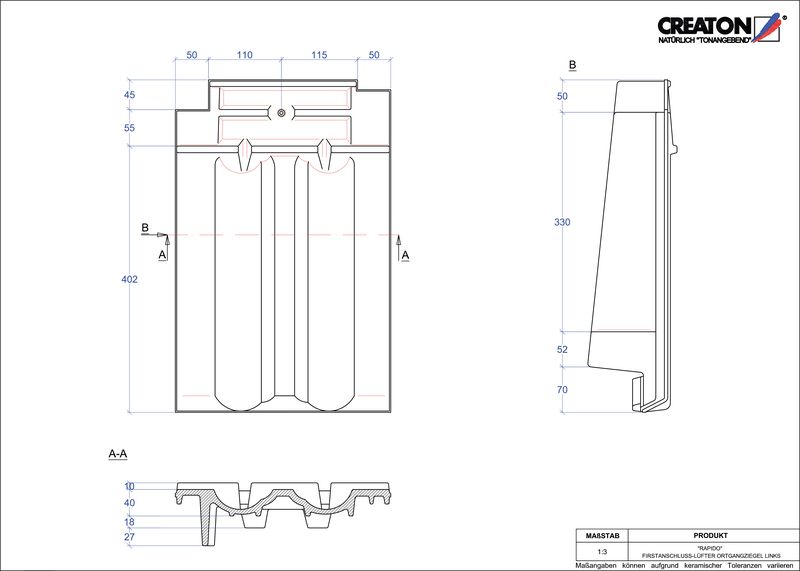

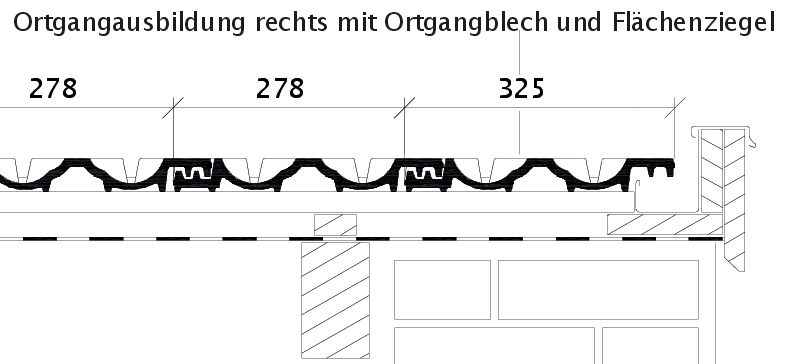

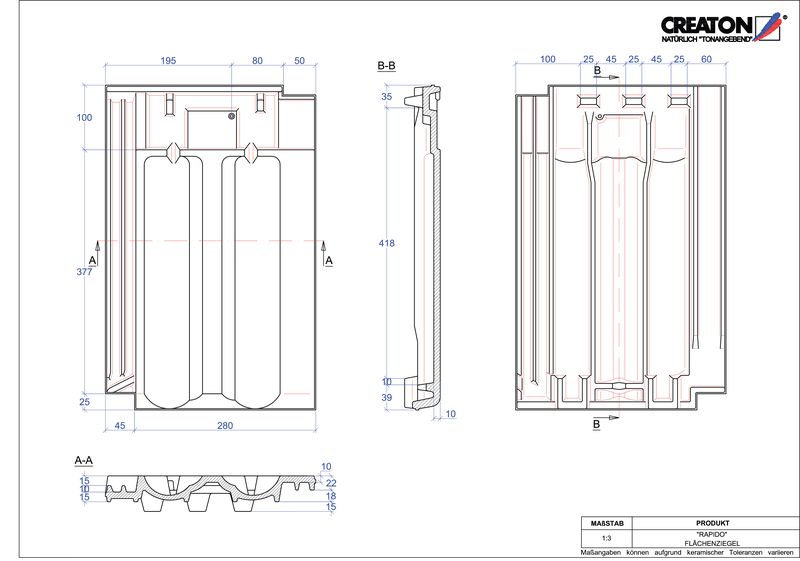

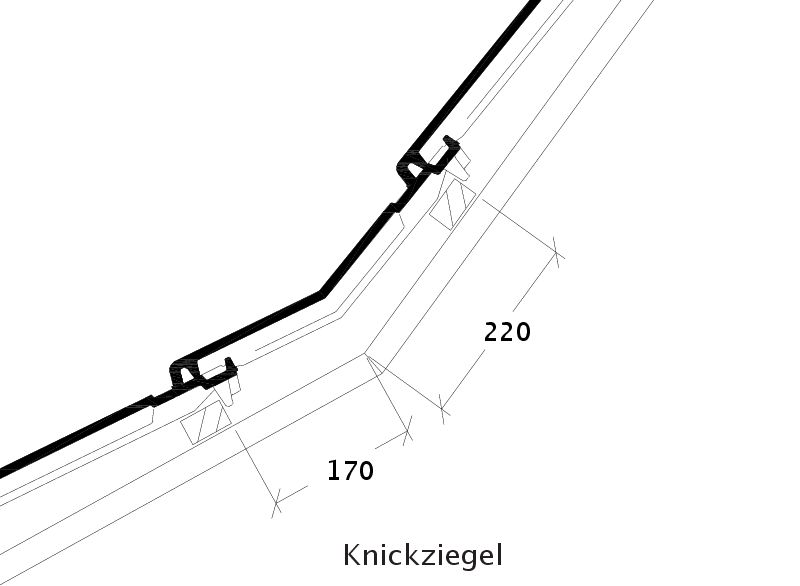

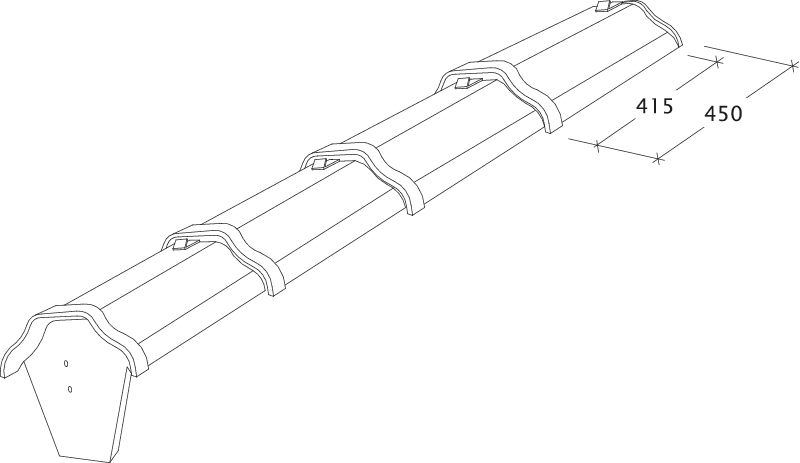

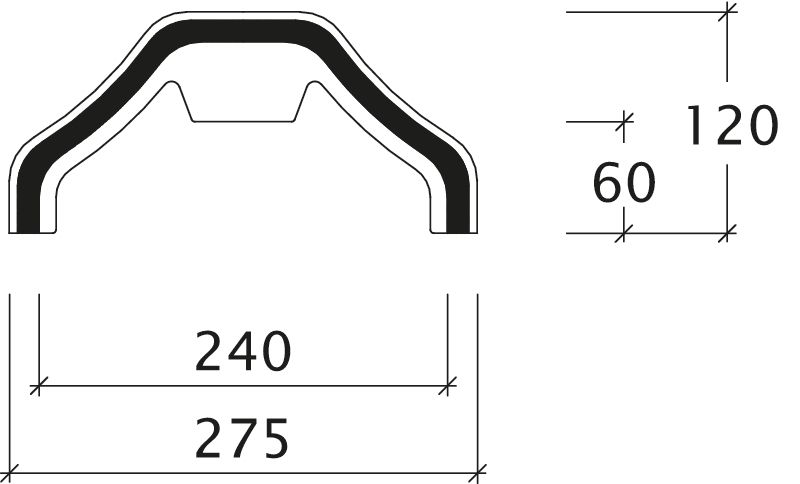

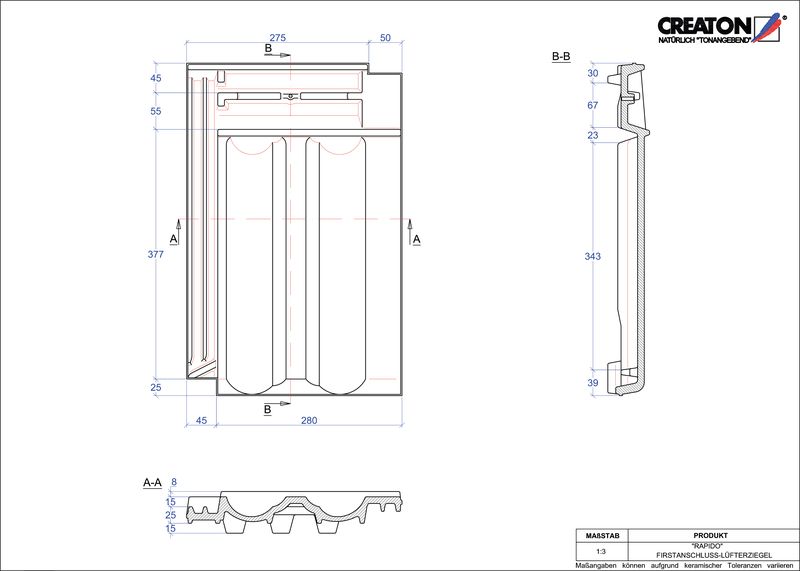

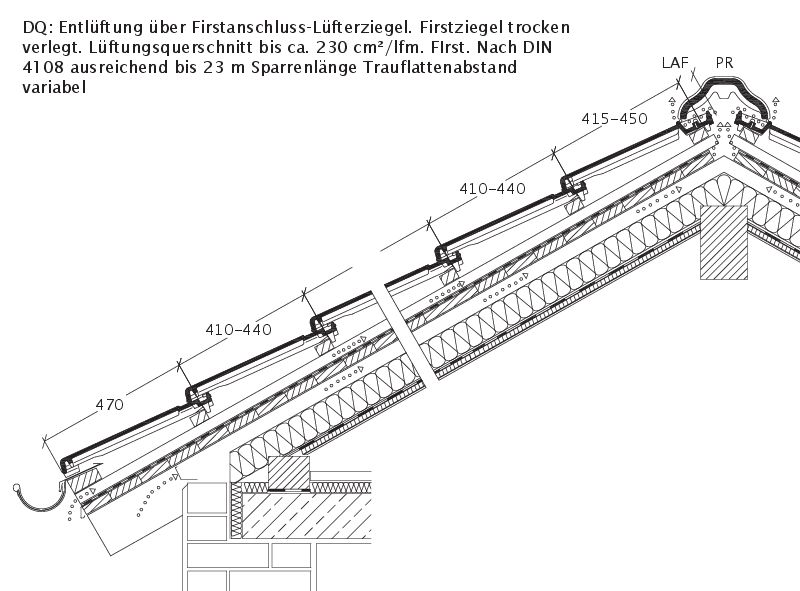

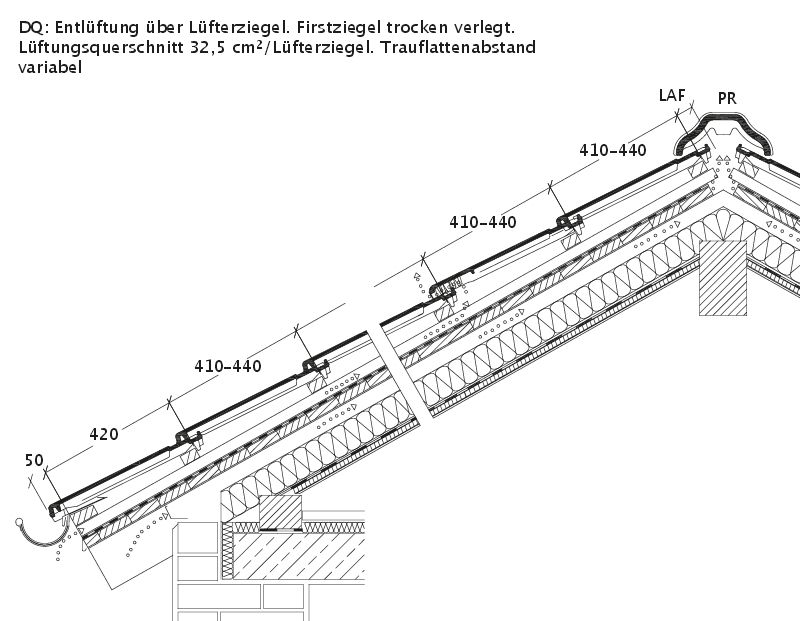

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

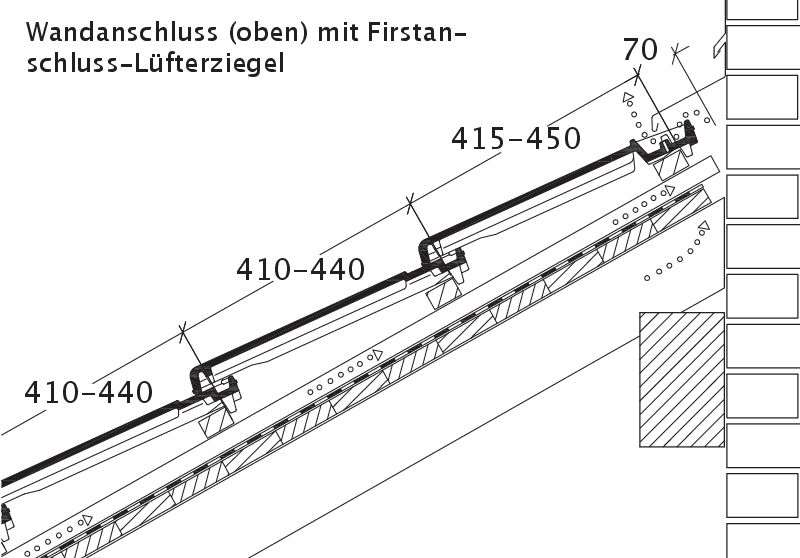

Verlegehinweise

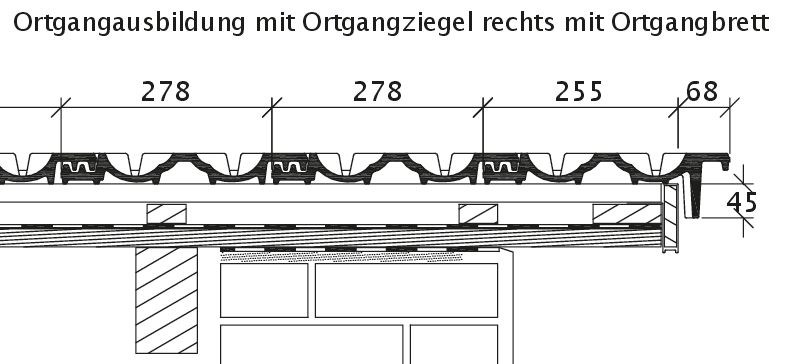

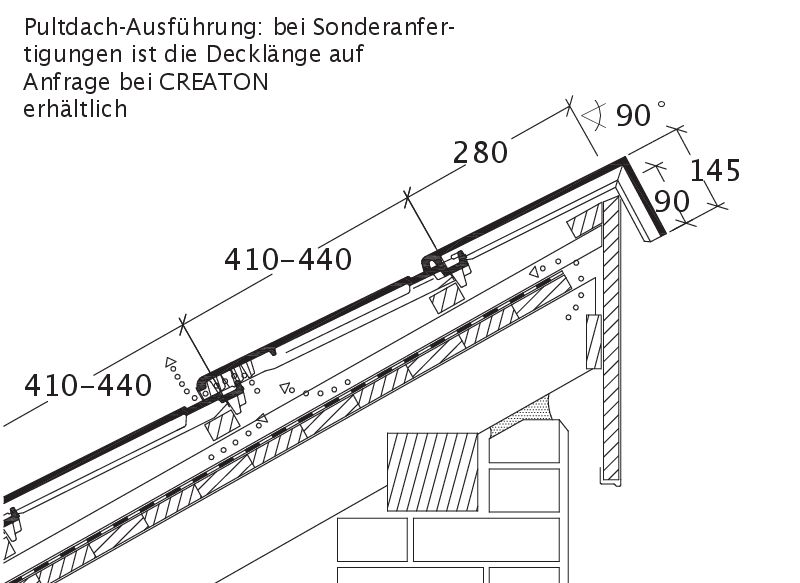

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

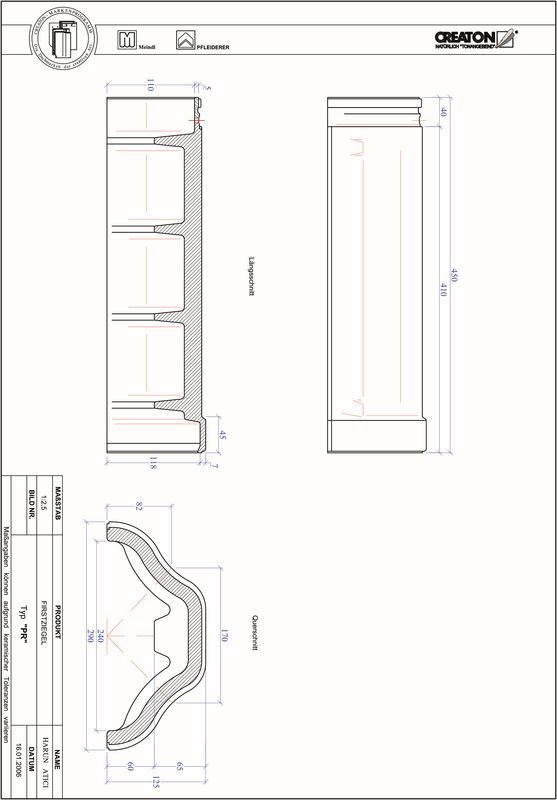

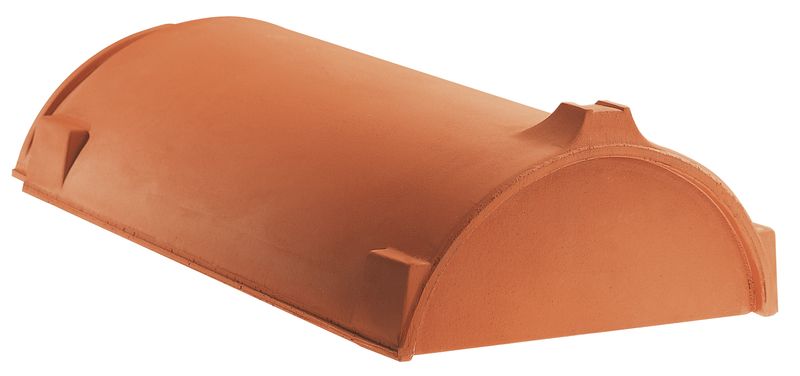

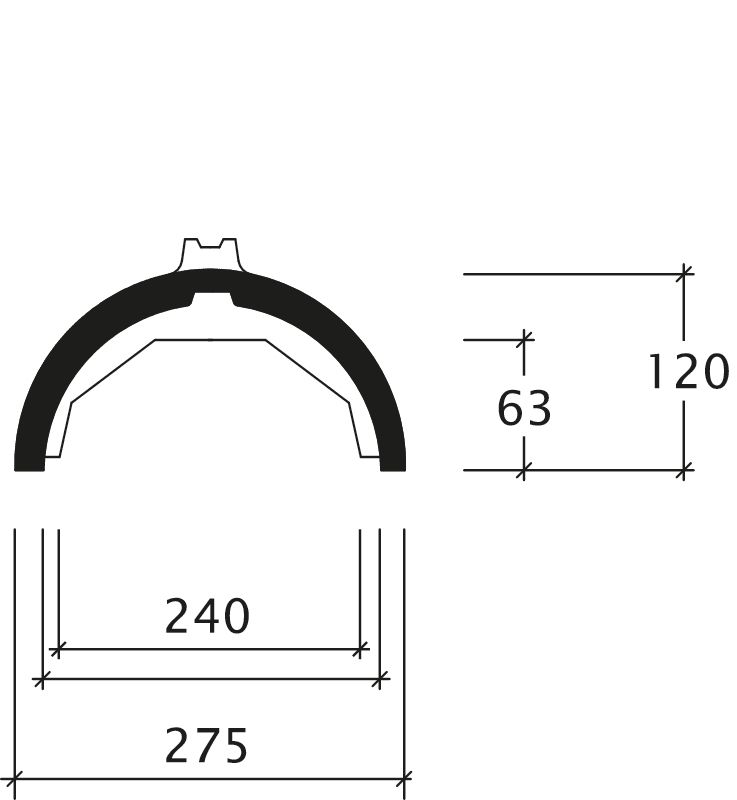

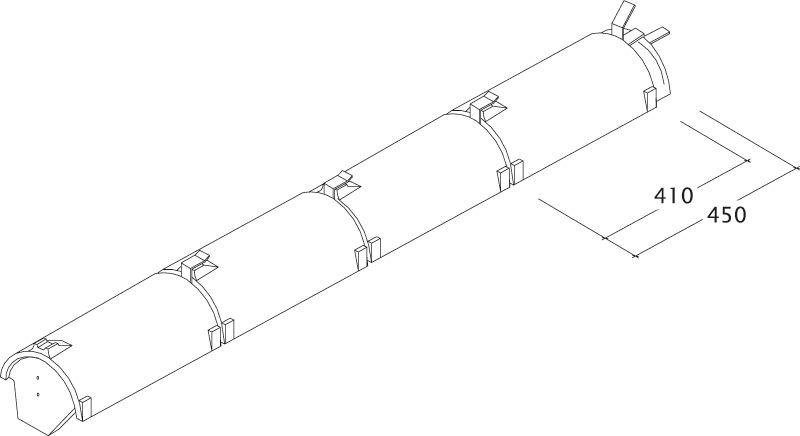

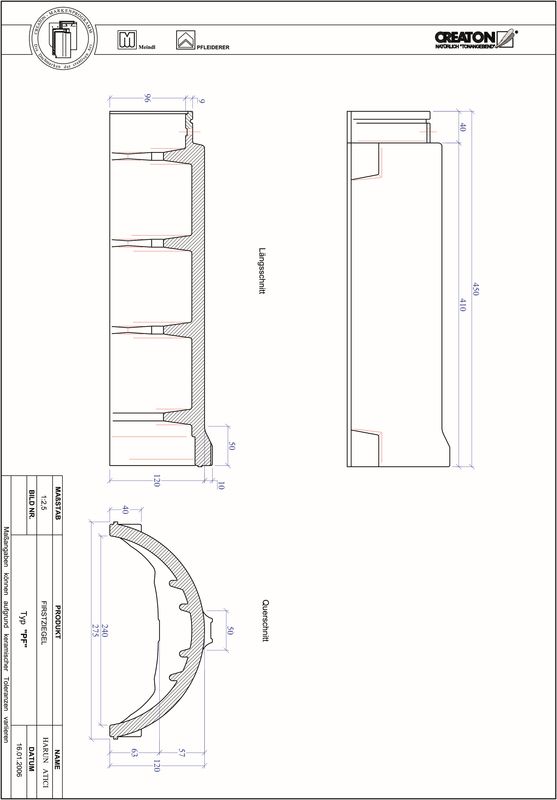

Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PR 2.5 Stück/lfm	LAF	75	70	70	65	60	60	60	60	60	55
PR 2.5 Stück/lfm	FLA	110	95	85	75	65	60	50	35	30	30
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PR 2.5 Stück/lfm	LAF	75	70	70	60	55	55	55	50	45	40
PR 2.5 Stück/lfm	FLA	120	105	95	85	75	70	60	45	40	20
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PR 2.5 Stück/lfm	LAF	70	65	65	55	50	45	45	40	35	30
PR 2.5 Stück/lfm	FLA	125	115	105	95	85	85	75	60	60	50

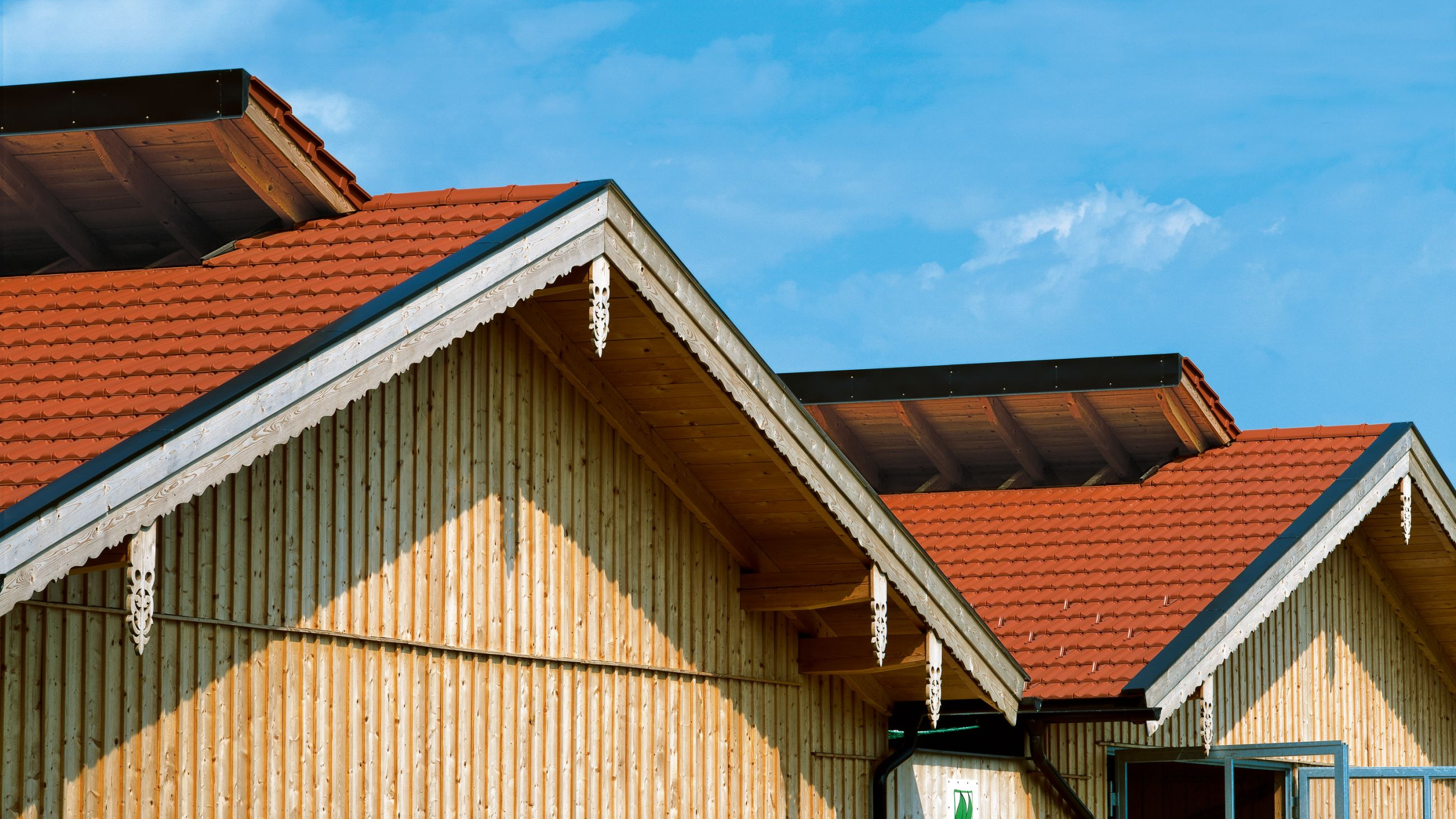

Referenzen

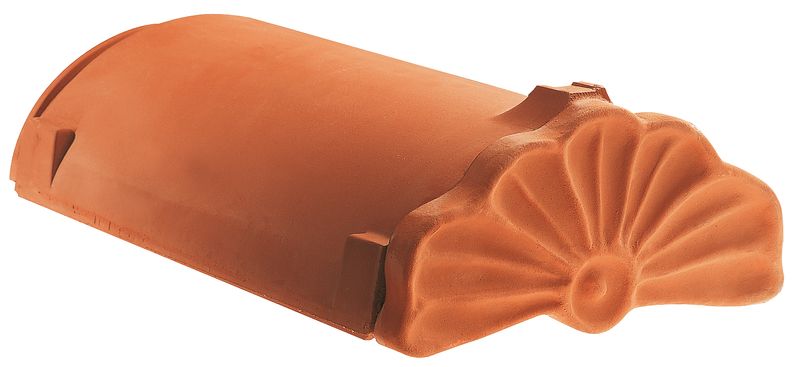

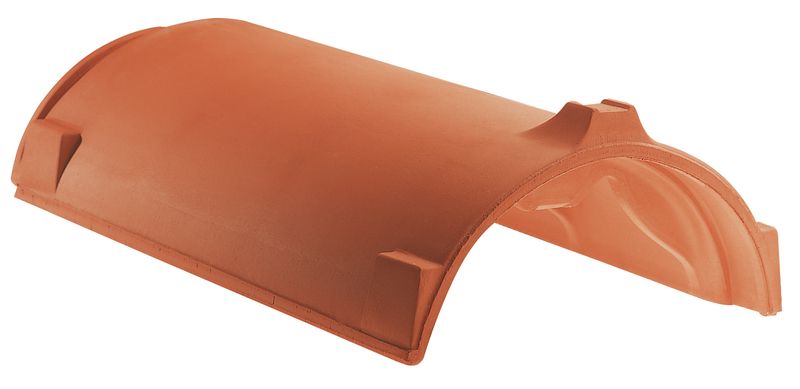

Zubehörsortiment

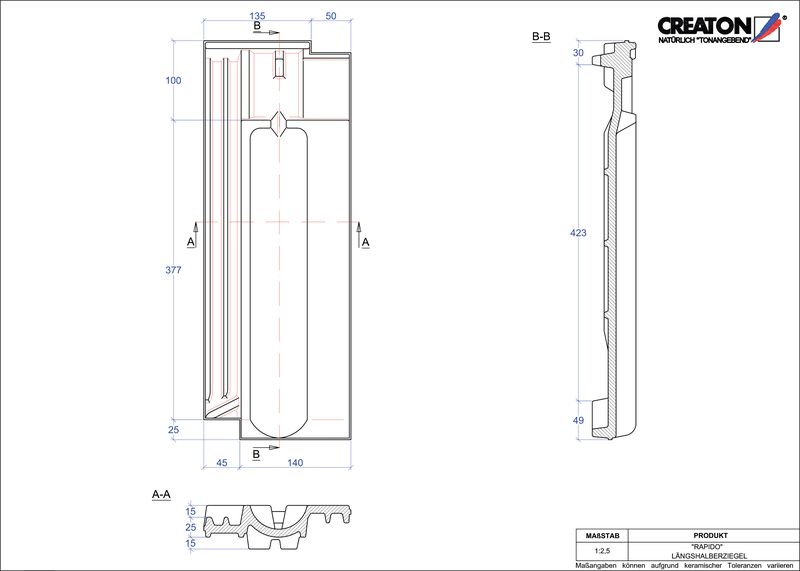

RAP Längshalber

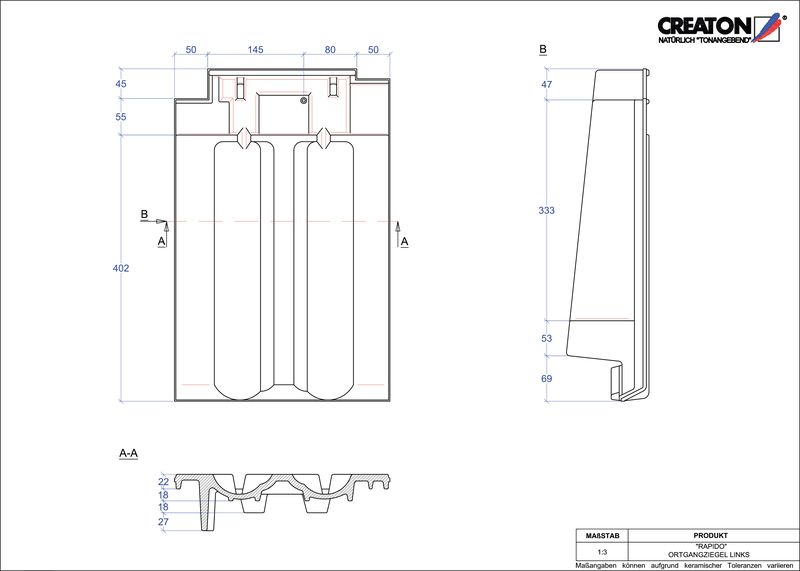

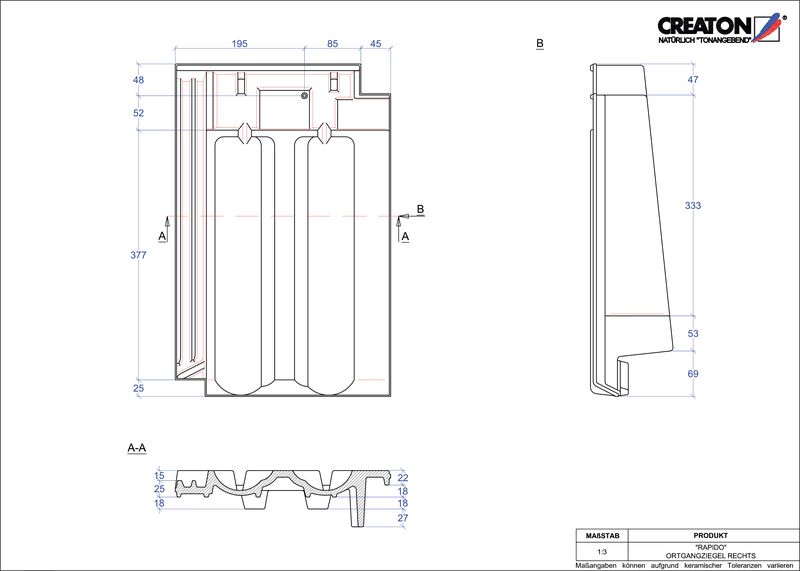

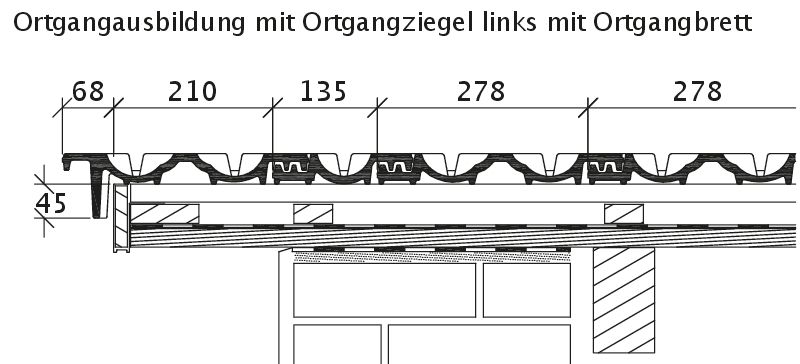

RAP Ortgangziegel rechts

RAP Ortgangziegel links

RAP Doppelwulstziegel

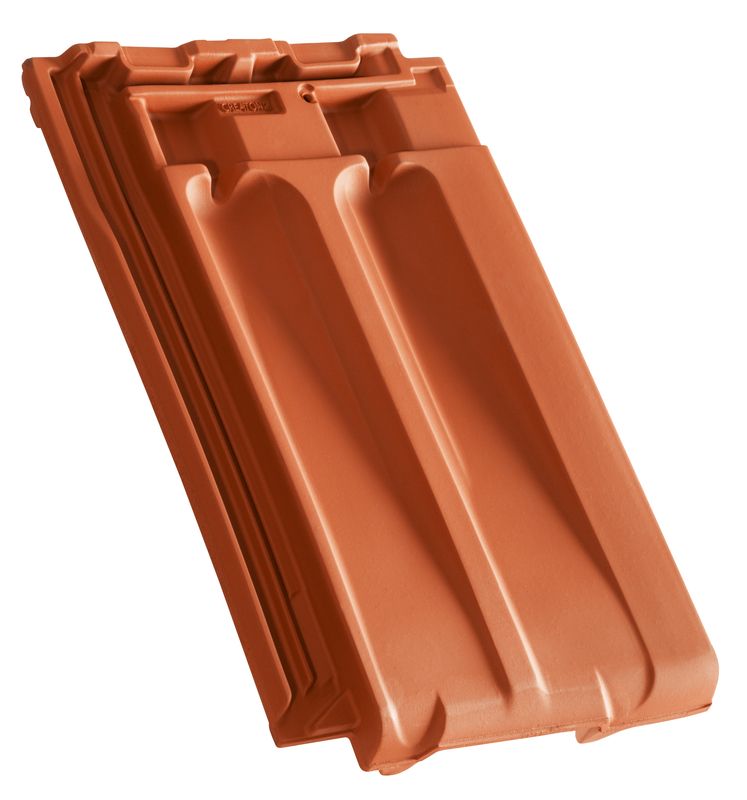

RAP Lüfterziegel

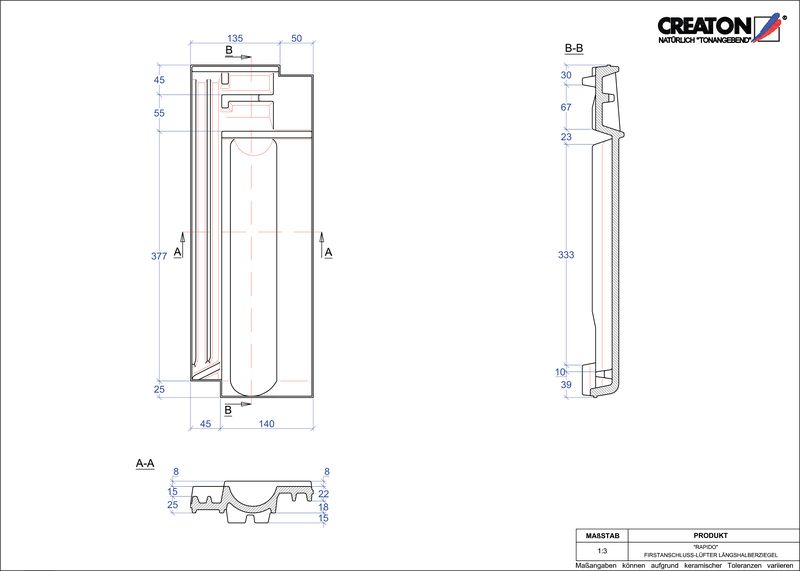

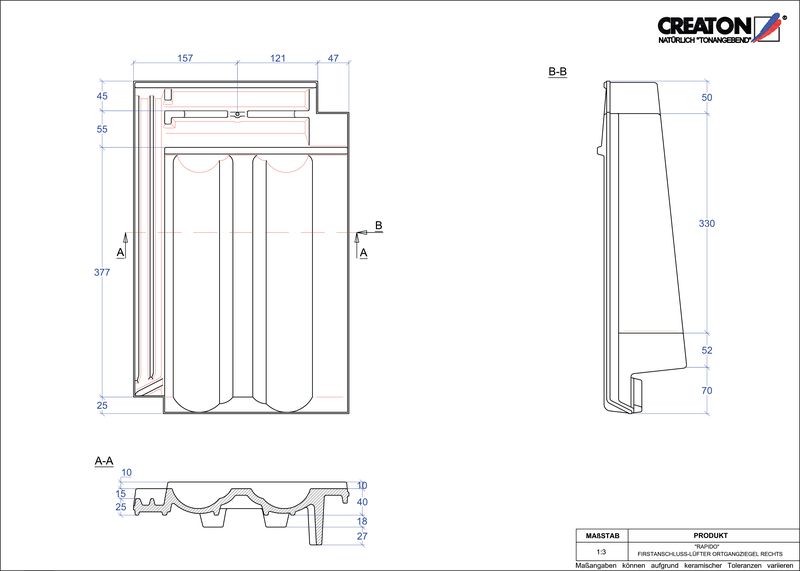

RAP Firstanschluss-Lüfterziegel

RAP Firstanschluss-Lüfter-Ortgangziegel rechts

RAP Firstanschluss-Lüfter-Ortgangziegel links

RAP Pultziegel garniert standard

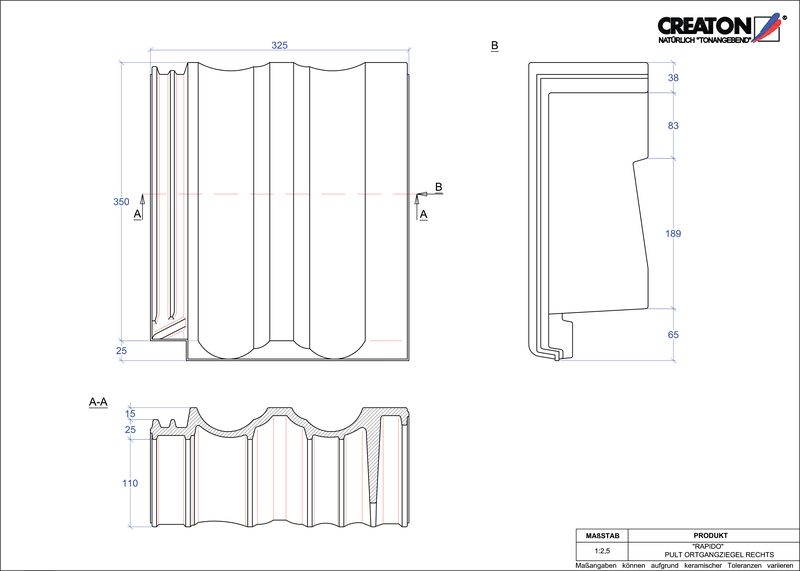

RAP Pult-Ortgangziegel garniert standard rechts

RAP Pult-Ortgangziegel garniert standard links

RAP Pult-Längshalber garniert standard

RAP Pultziegel garniert Sondermaß

RAP Pult-Ortgangziegel garniert Sondermaß rechts

RAP Pult-Ortgangziegel garniert Sondermaß links

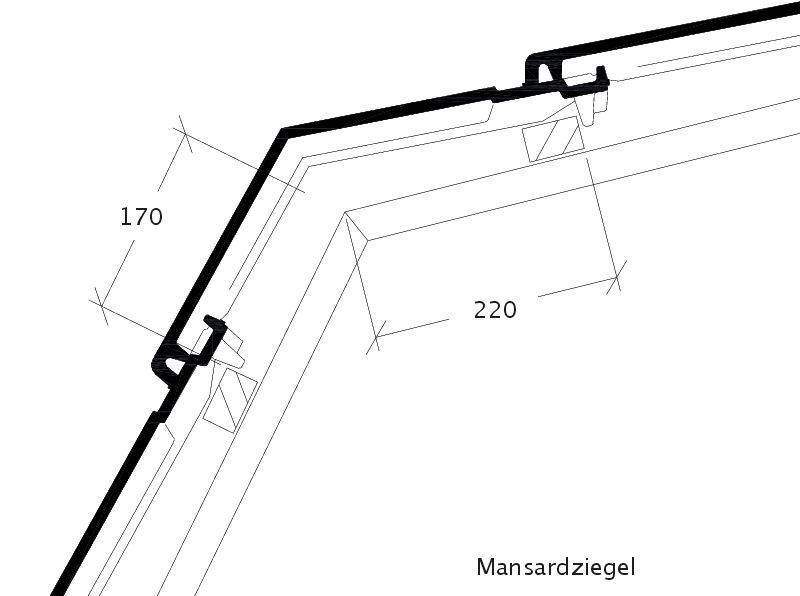

RAP Mansard-/Knickziegel garniert Sondermaß

RAP Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

RAP Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

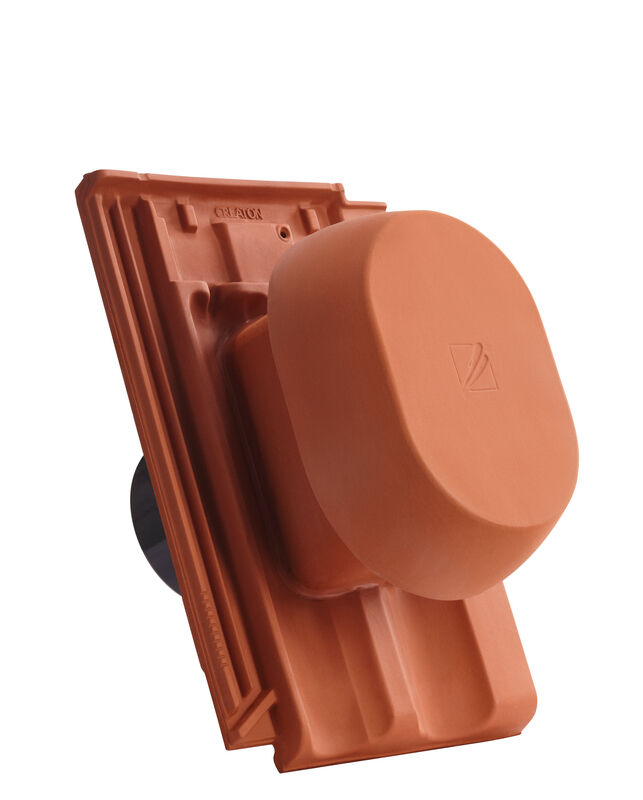

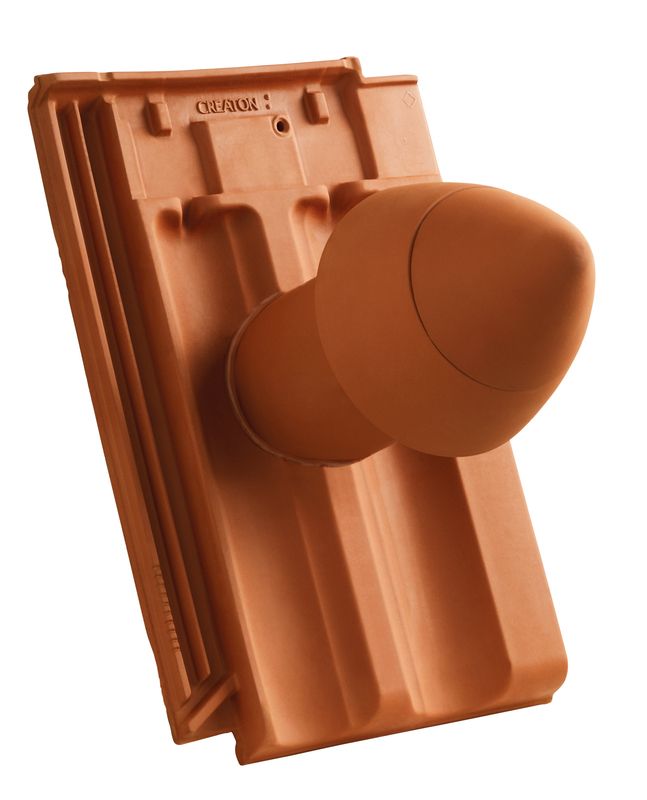

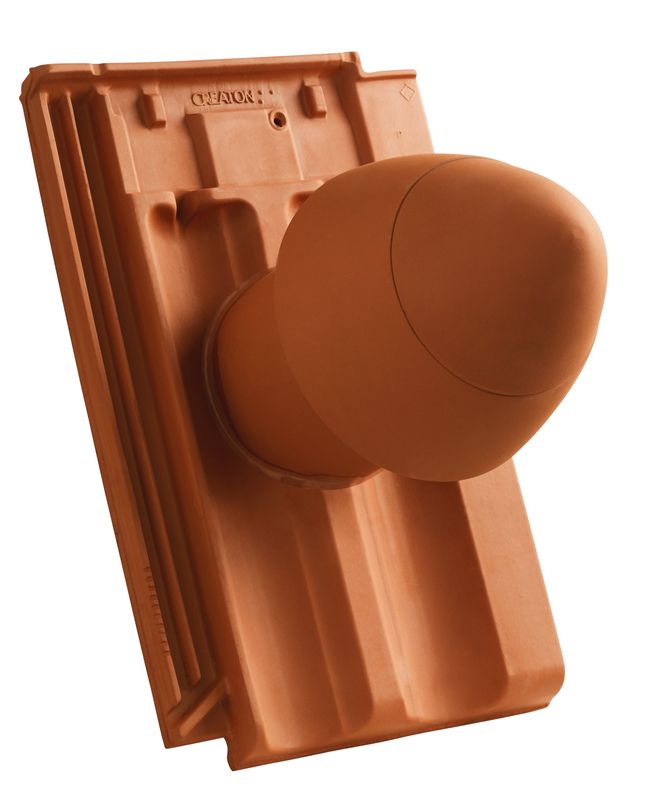

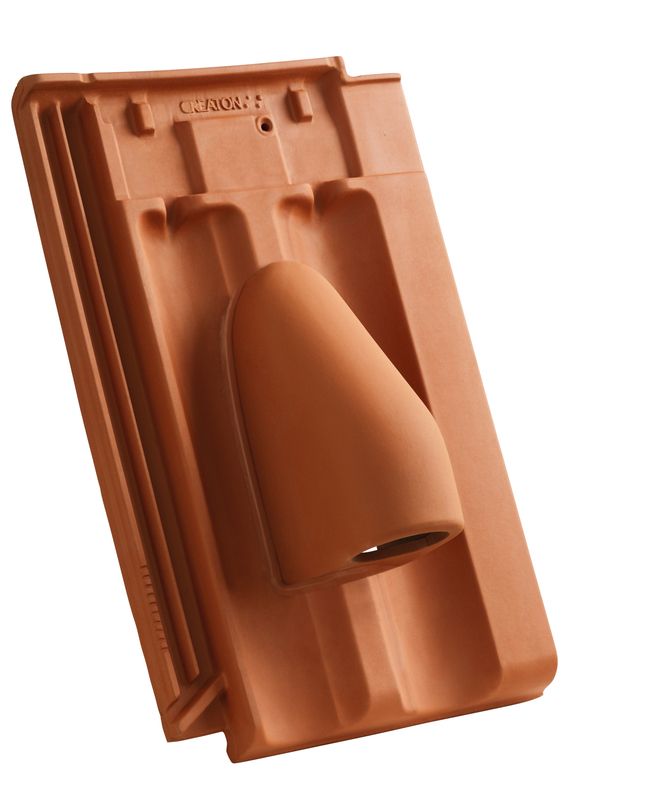

RAP SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

RAP SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

RAP SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

RAP SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

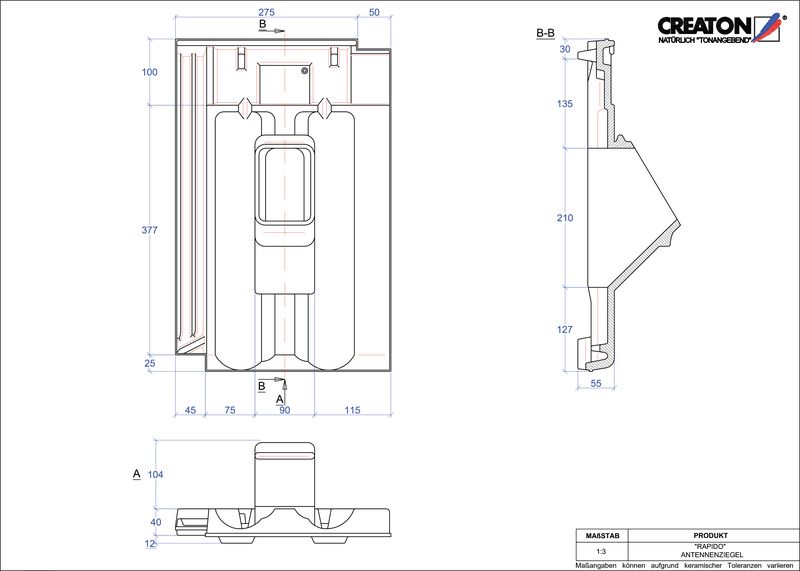

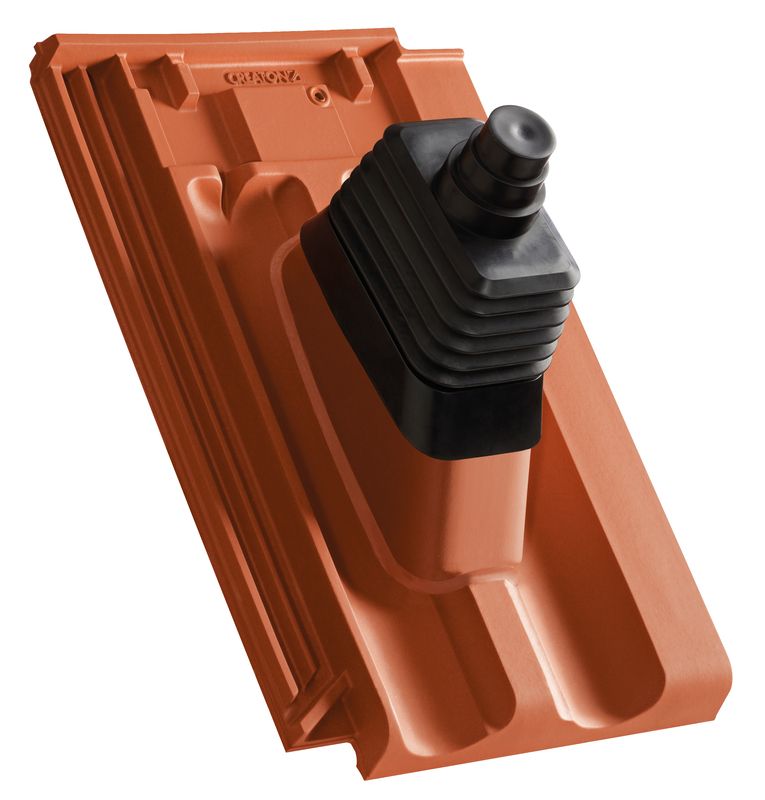

RAP Antennendurchgang

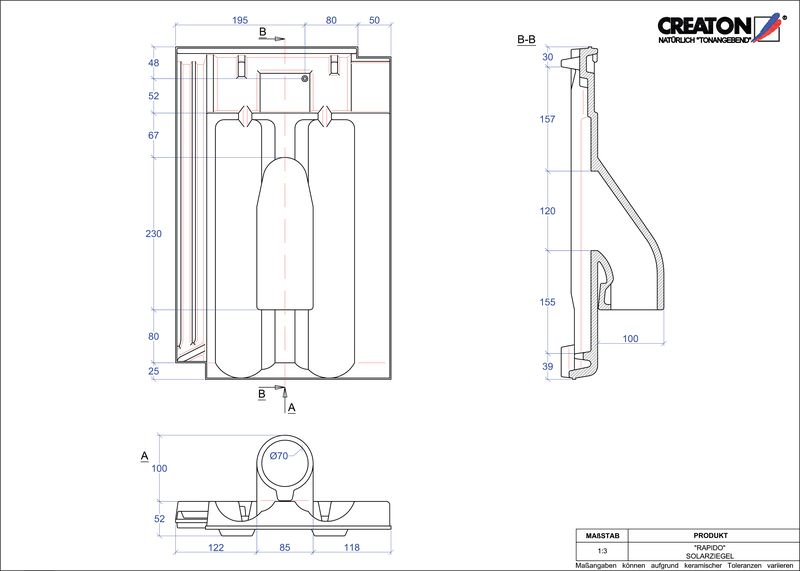

RAP Solar-Durchgangziegel

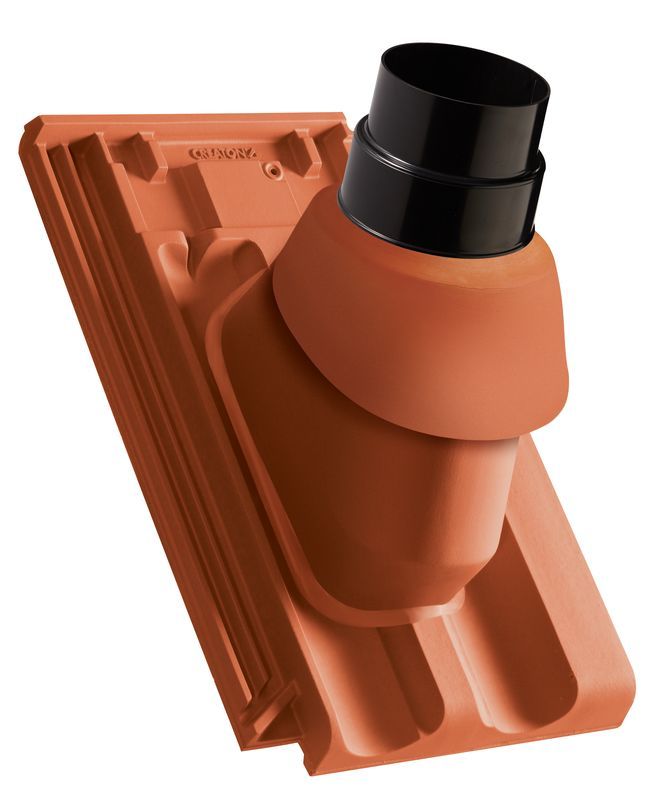

RAP Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

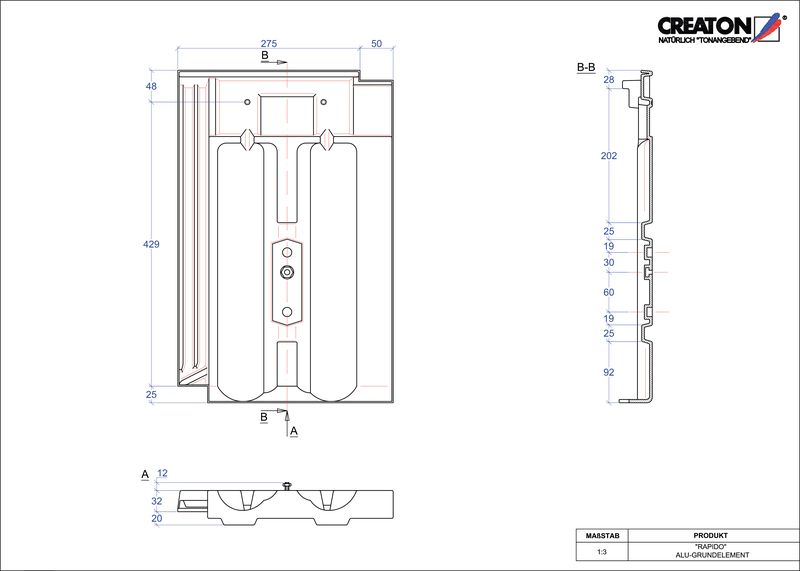

RAP Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

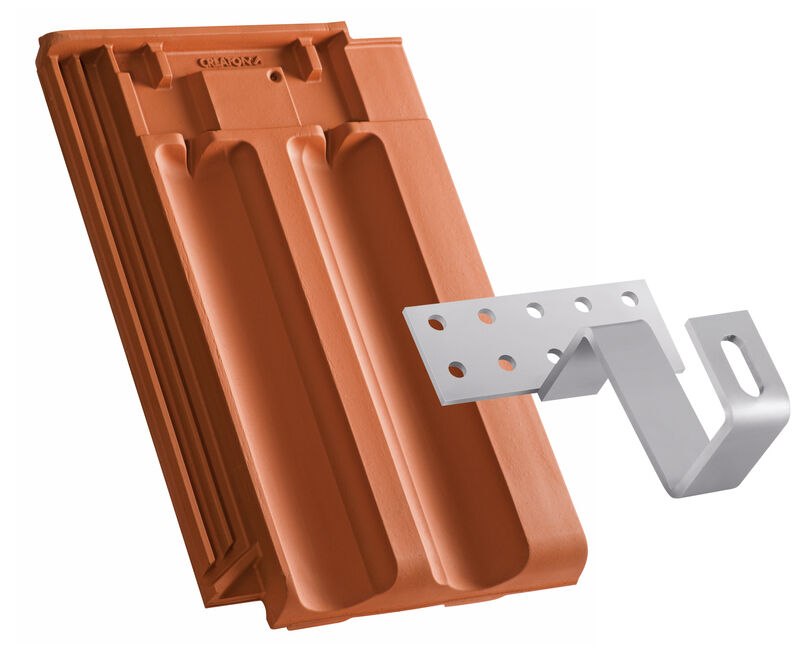

RAP System-Solarhalter-Set für Bohlenmontage

RAP System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 9

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

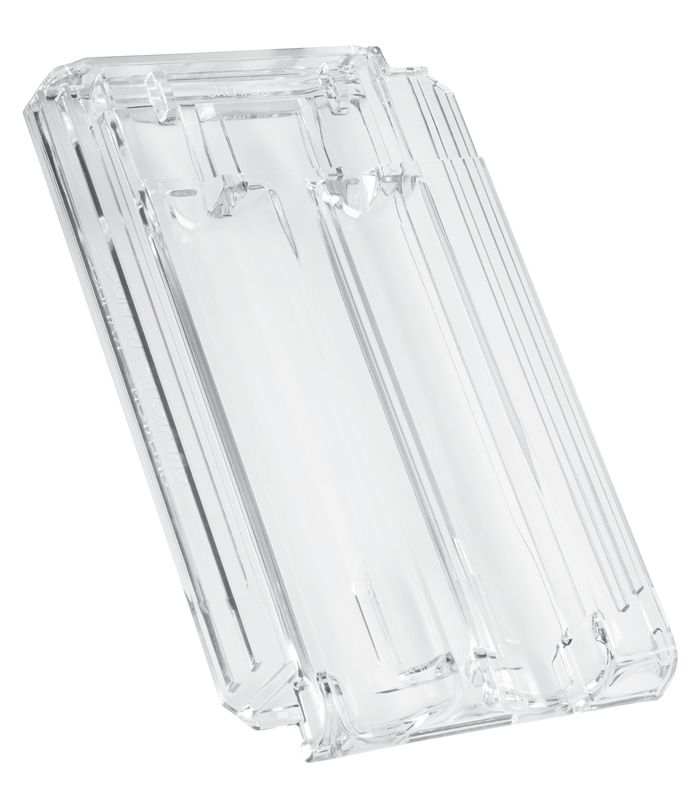

RAP Lichtziegel (Original Kristall-Glas)

RAP Lichtziegel (Acryl)

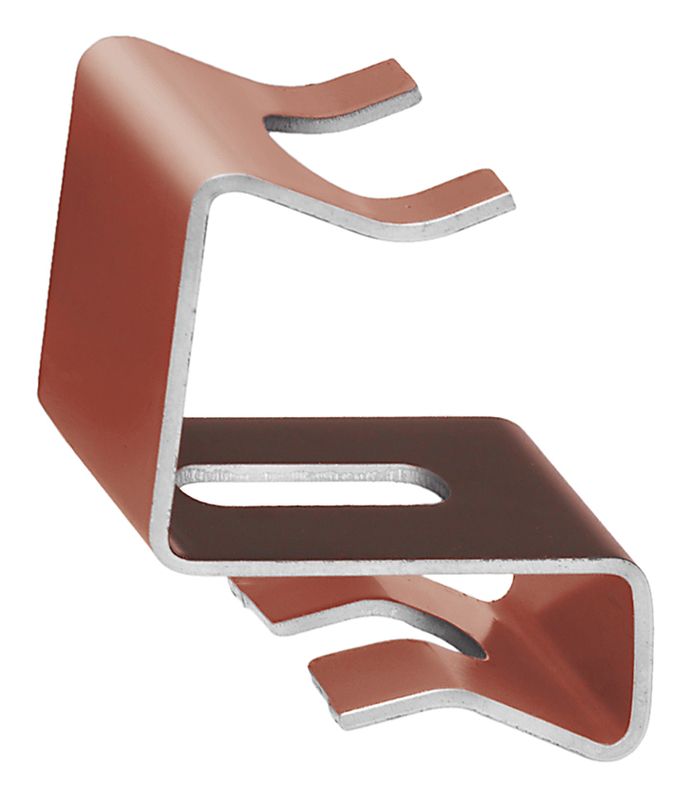

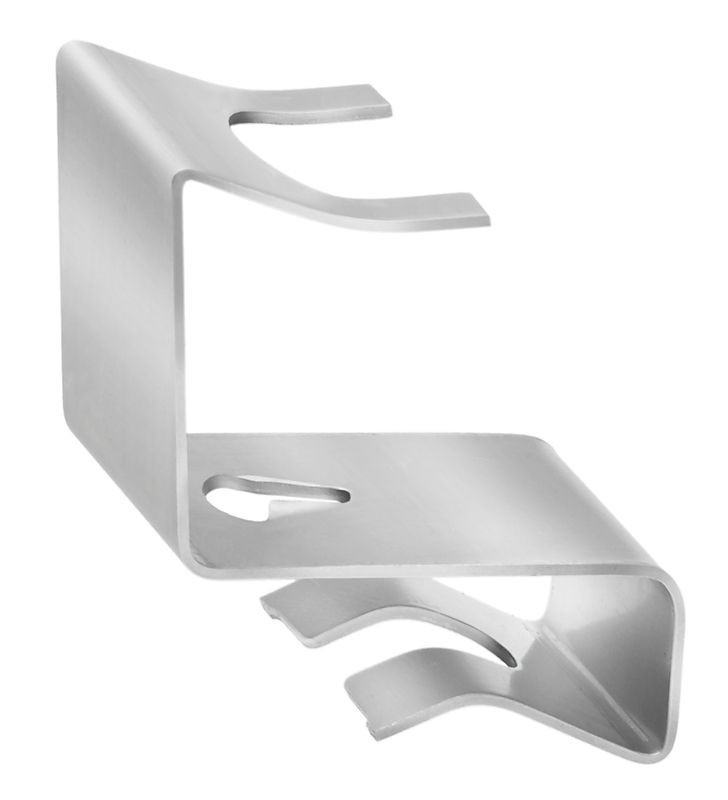

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)
