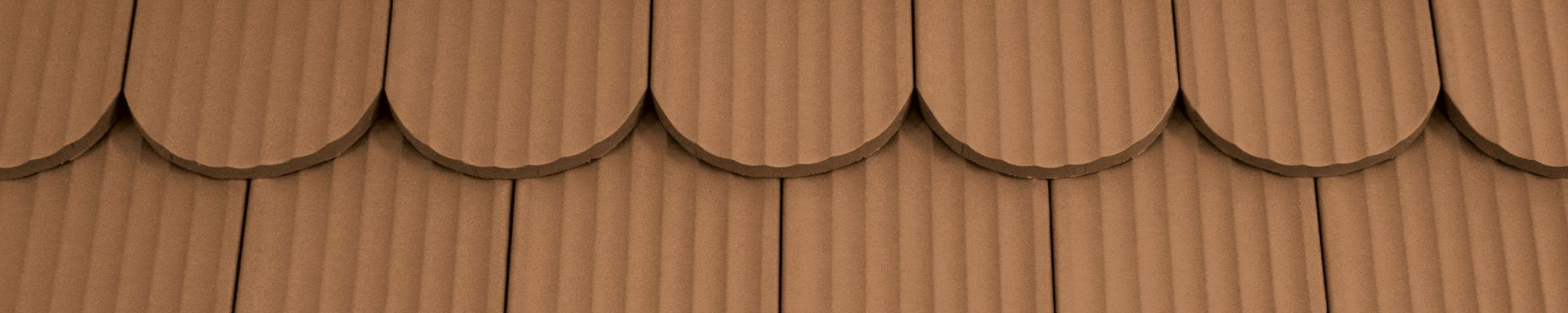

PROFIL Biber Rundschnitt gewellt NUANCE hellbraun engobiert

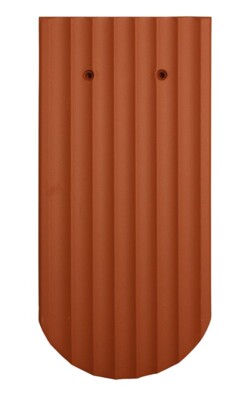

PROFIL Biber Rundschnitt gewellt

Der Biber mit profilierter Oberfläche.

  • Betont profilierte Struktur
  • Differenzierte Farbgebung
  • Einzigartige Kombinations- und Gestaltungsmöglichkeiten
  • Fügt sich harmonisch in bestehende Dachlandschaften ein

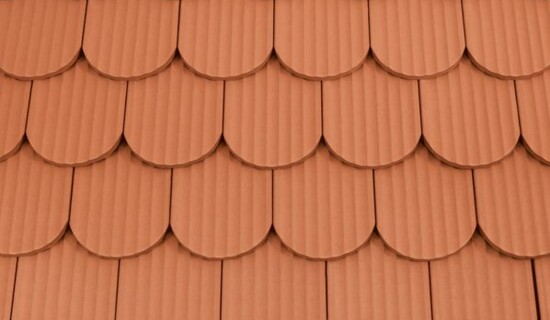

naturrot
naturrot
NUANCE hellbraun engobiert
NUANCE hellbraun engobiert
NUANCE braun matt engobiert
NUANCE braun matt engobiert

Technische Daten

Größe (ca.)180 x 380 x 18 mm
Deckbreite max. (ca.)180 mm
Decklänge min. (ca.)145 mm
Decklänge i.M. (ca.)155 mm
Decklänge max. (ca.)165 mm
Ziegelbedarf i.M. (ca.)36 Stück/m²
Gewicht je Stück (ca.)2.2 kg/Stück
Gewicht je m² (ca.)90.7 kg/m²
Gewicht je Palette (ca.)764 kg
Stück je Minipack6 Stück
Stück je Palette336 Stück

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
30 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥30 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥25 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥22 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

Zubehörsortiment

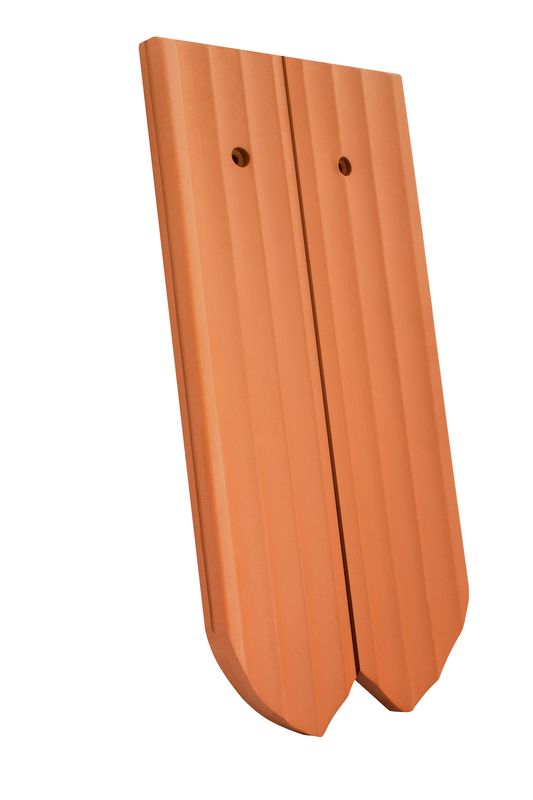

Biber Rundschnitt gewellt Längshalber

Biber Rundschnitt gewellt Längshalber

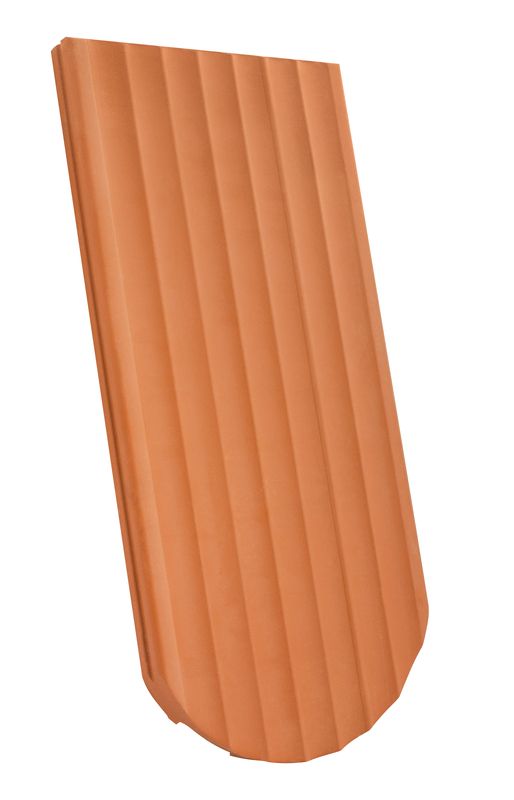

Biber Rundschnitt gewellt Flächenlüfterziegel LQ 10 cm²

Biber Rundschnitt gewellt Flächenlüfterziegel LQ 10 cm²

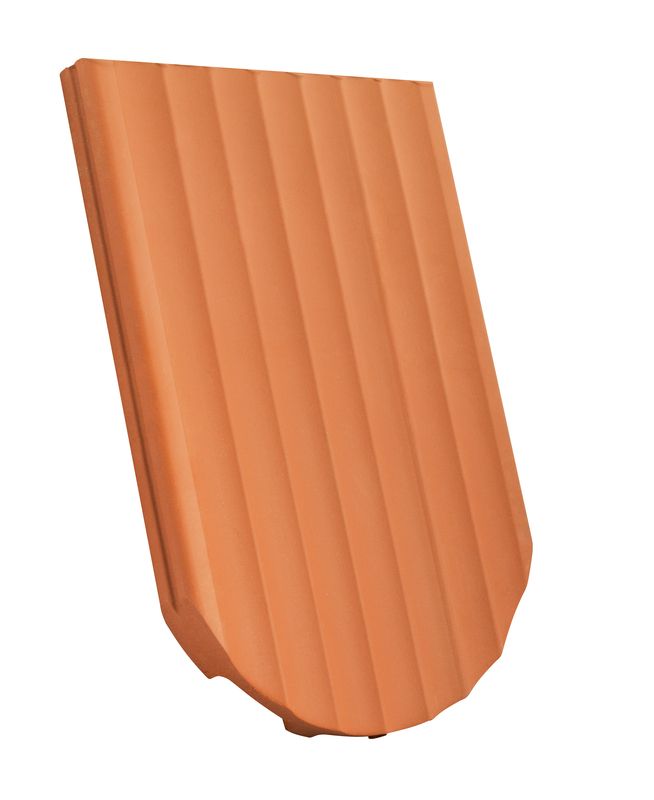

Biber Rundschnitt gewellt Traufziegel

Biber Rundschnitt gewellt Traufziegel

Biber Rundschnitt gewellt Firstanschluss-Lüfterziegel

Biber Rundschnitt gewellt Firstanschluss-Lüfterziegel

First- und Gratziegelsortiment

Firstziegel BZ ROG (Ton Biber)

Firstziegel BZ ROG (Ton Biber)

Gratanfänger keramisch BZ ROG (Ton Biber)

Gratanfänger keramisch BZ ROG (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ ROG (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ ROG (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ GUT (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ GUT (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ LEN (Ton Biber)

Gratanfänger keramisch runder Abschluss BZ LEN (Ton Biber)
