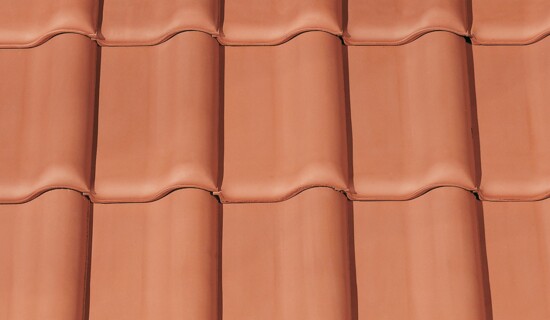

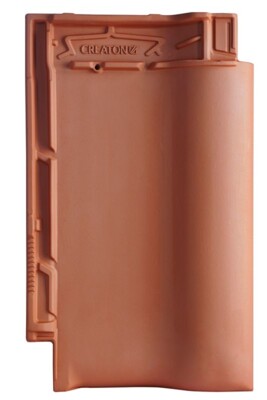

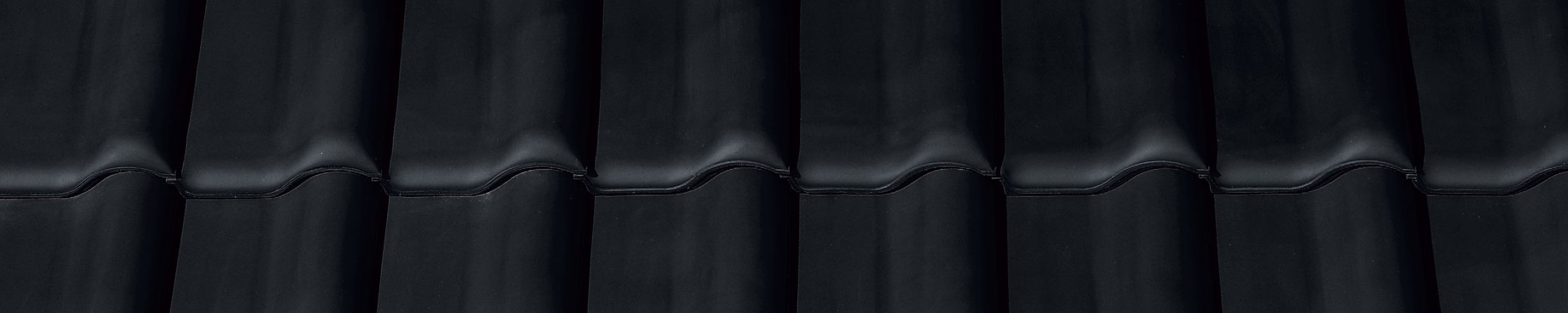

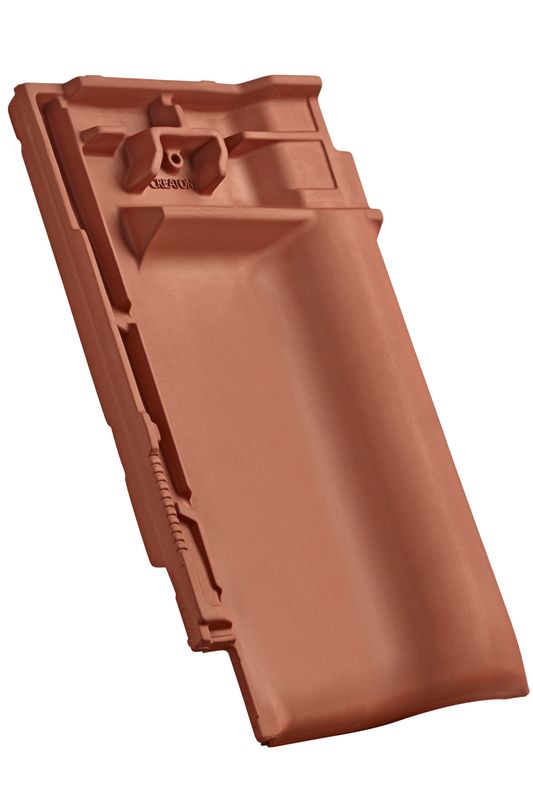

MZ3

Der Klassiker neu in Form.

Ausgeprägte Seitenrippen verhindern auch bei hohem Winddruck das Eindringen von Wasser
28 mm Verschiebebereich für optimale Anpassung an Lattweiten-Einteilung
Optimales Strömungsverhalten und sichere Wasserführung durch technisch optimale Überdeckung
Hervorragende Rohstoffe sorgen für eine glatte Ziegeloberfäche
Die doppelte Fußverrippung sorgt für eine sichere Auflage und vermindert das Eindringen von Flugschnee oder Schlagregen
Bessere Wasserführung durch optimierte Kopfverfalzung

Technische Daten

Größe (ca.)	268 x 442 mm
Deckbreite min. (ca.)	216 mm
Deckbreite i.M. (ca.)	218 mm
Deckbreite max. (ca.)	220 mm
Decklänge min. (ca.)	334 mm
Decklänge i.M. (ca.)	345 mm
Decklänge max. (ca.)	360 mm
Ziegelbedarf min. (ca.)	12.6 Stück/m²
Ziegelbedarf i.M. (ca.)	13.3 Stück/m²
Ziegelbedarf max. (ca.)	13.9 Stück/m²
Gewicht je Stück (ca.)	3.6 kg/Stück
Gewicht je m² (ca.)	47.9 kg/m²
Gewicht je Palette (ca.)	889 kg
Stück je Minipack	5 Stück
Stück je Palette	240 Stück

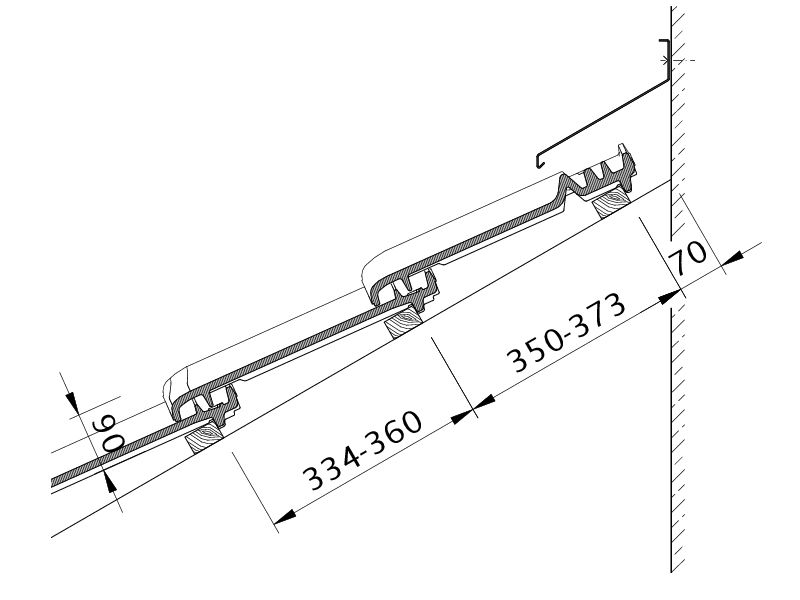

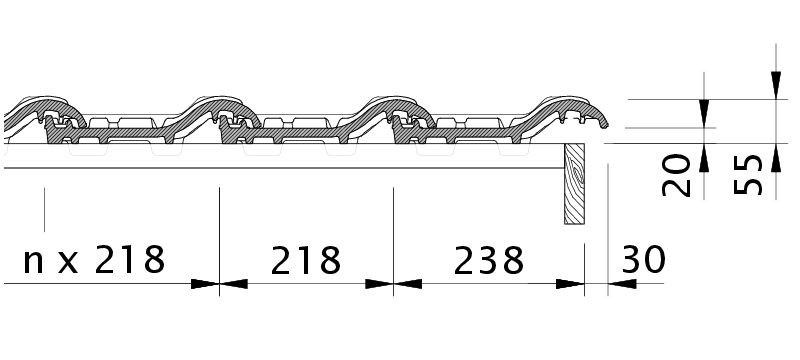

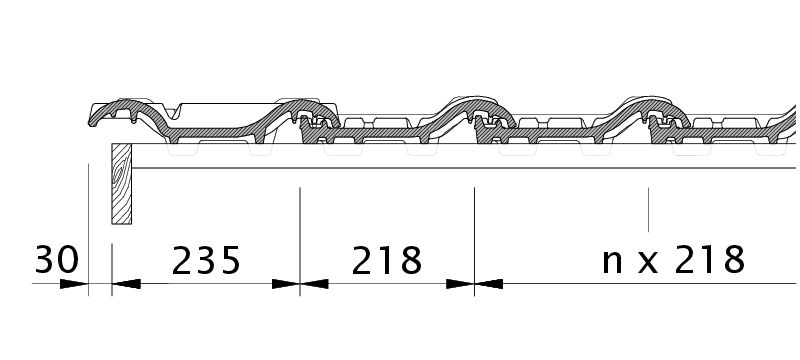

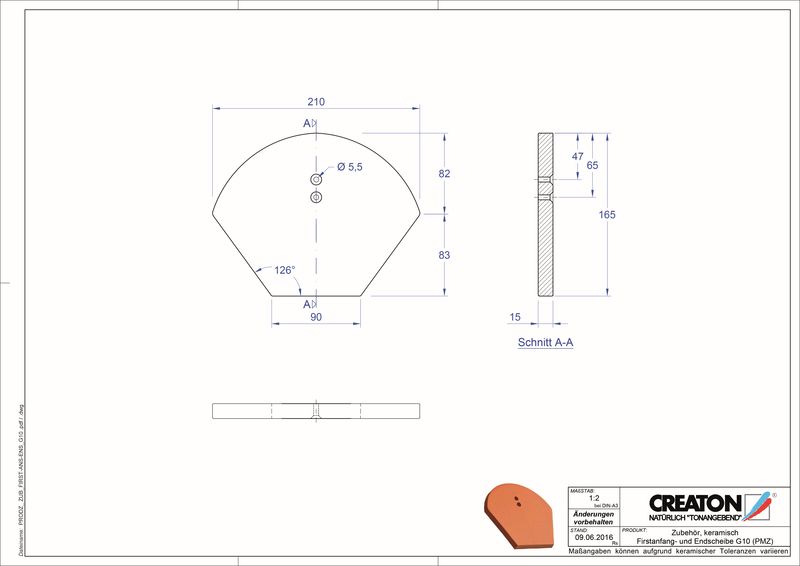

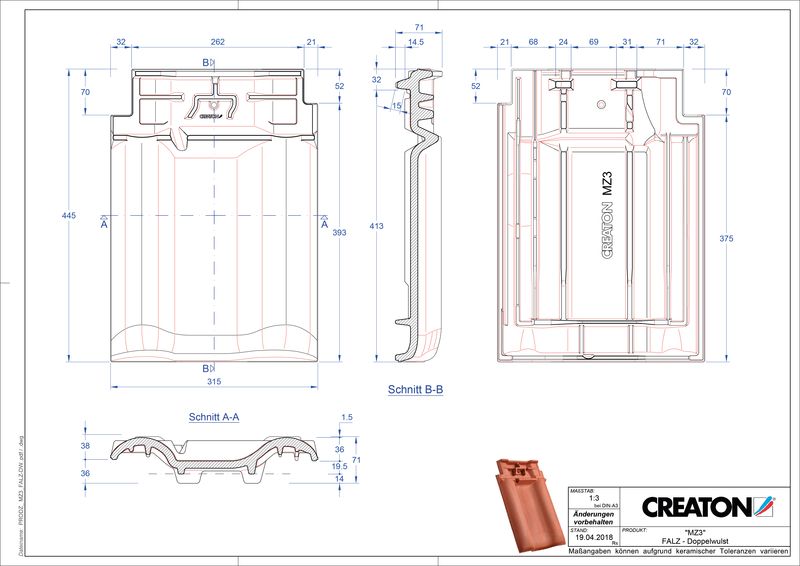

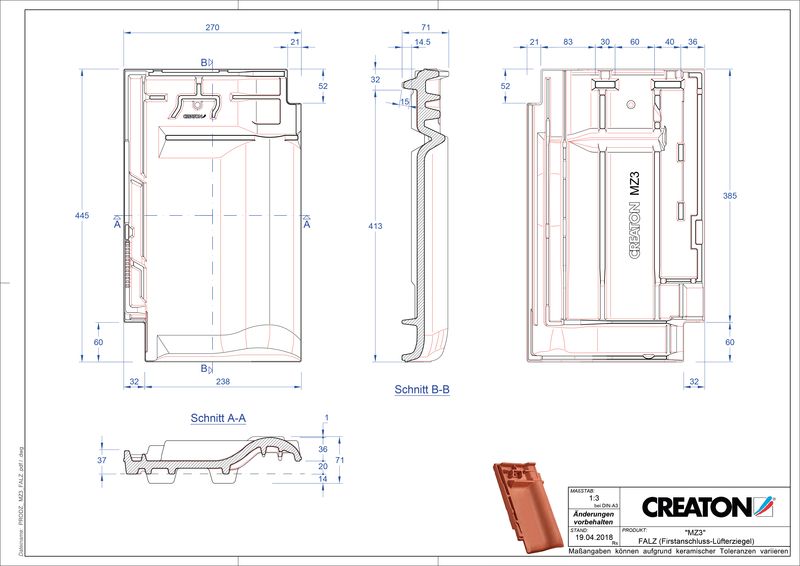

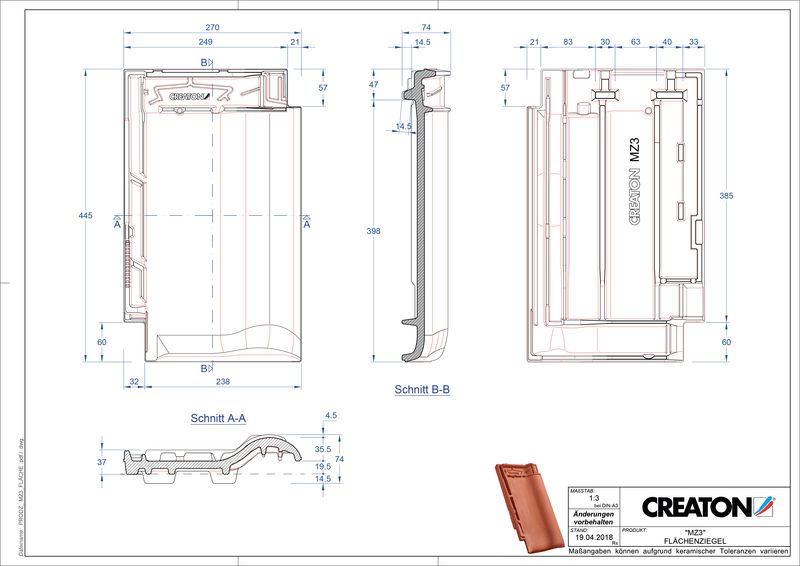

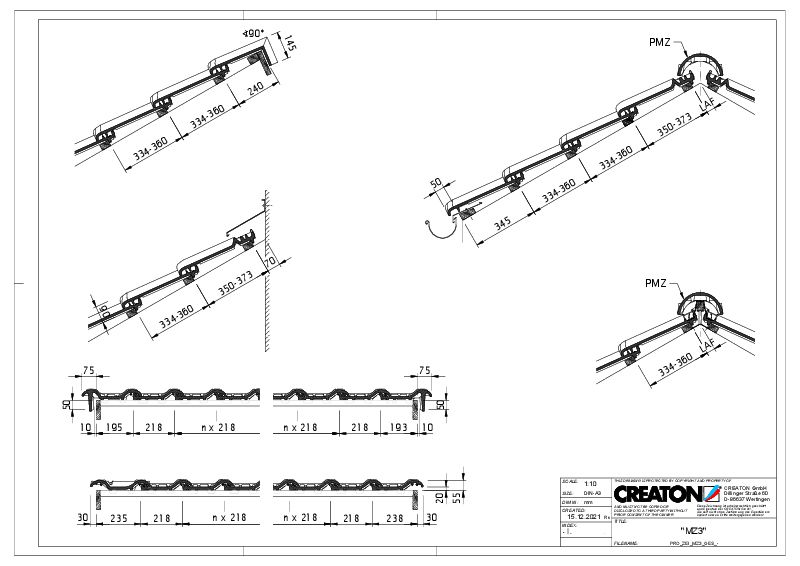

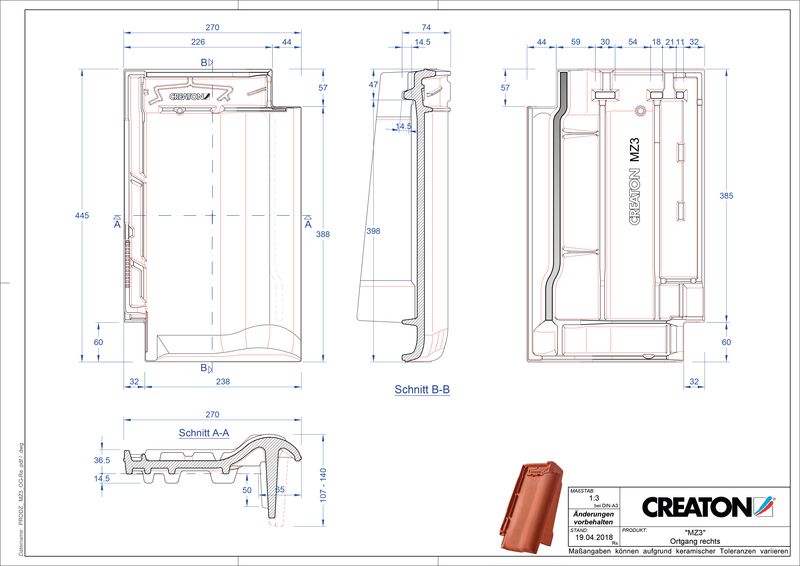

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

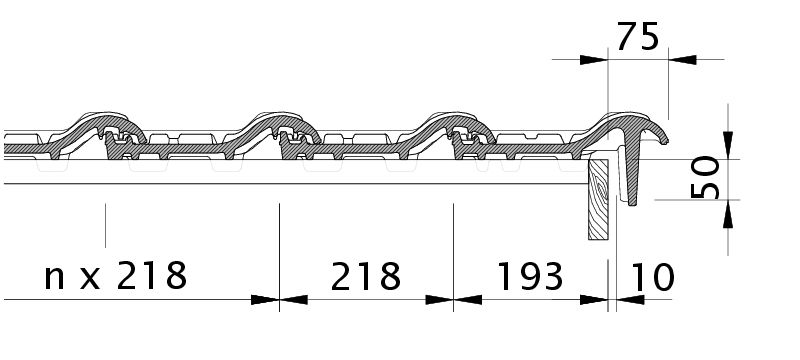

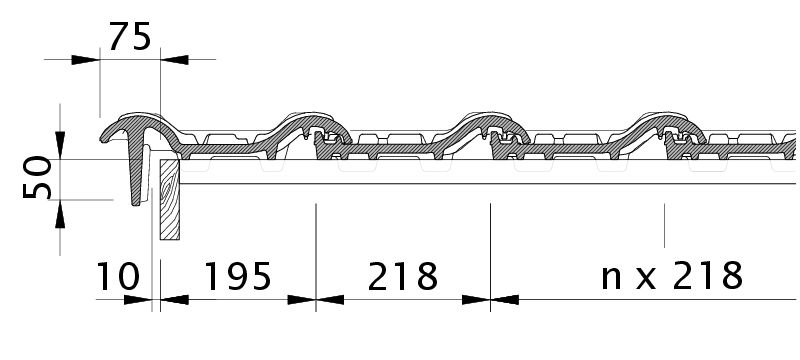

Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

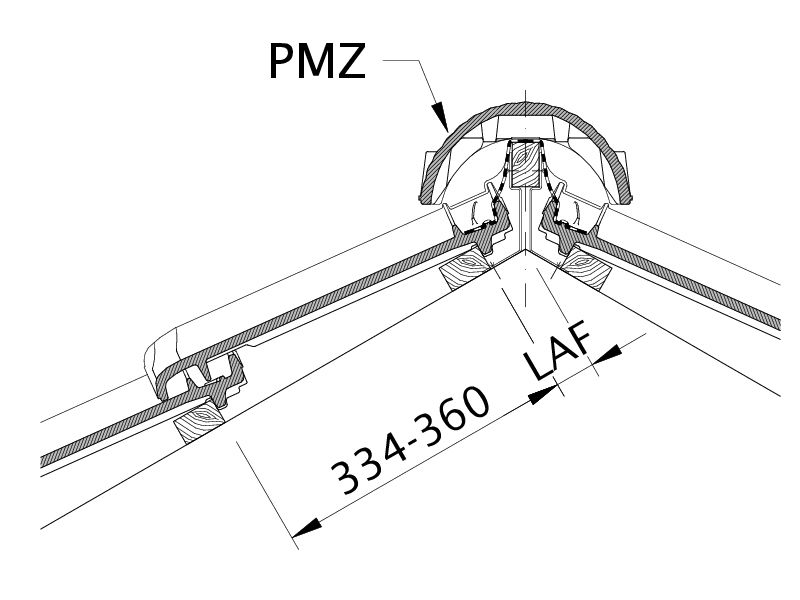

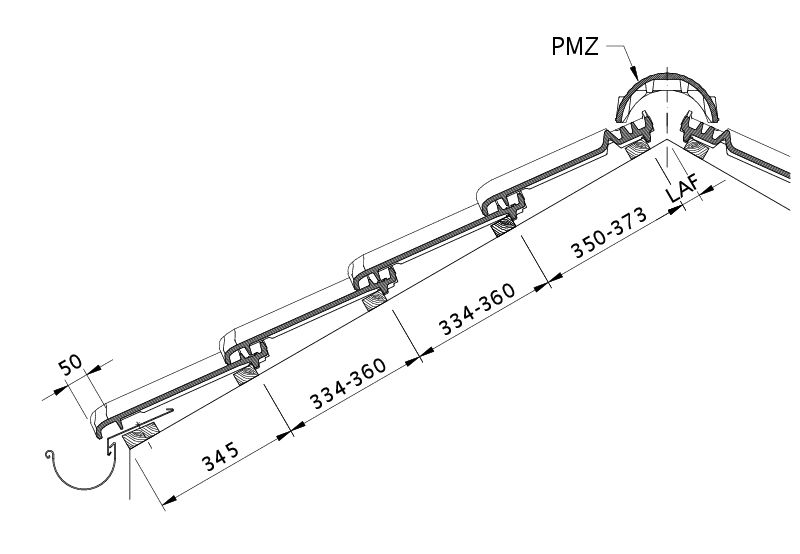

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

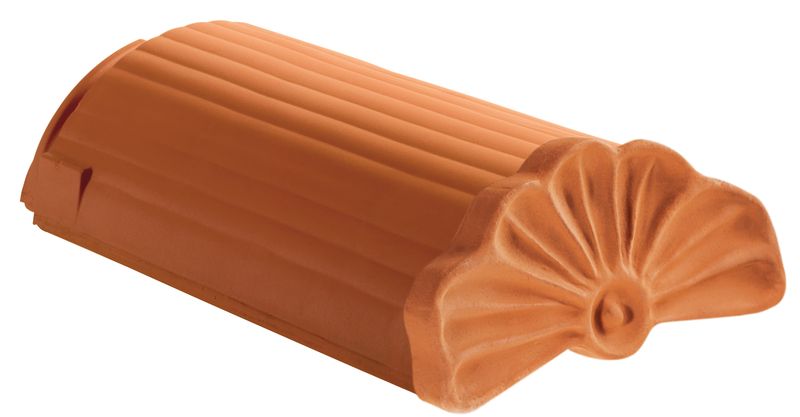

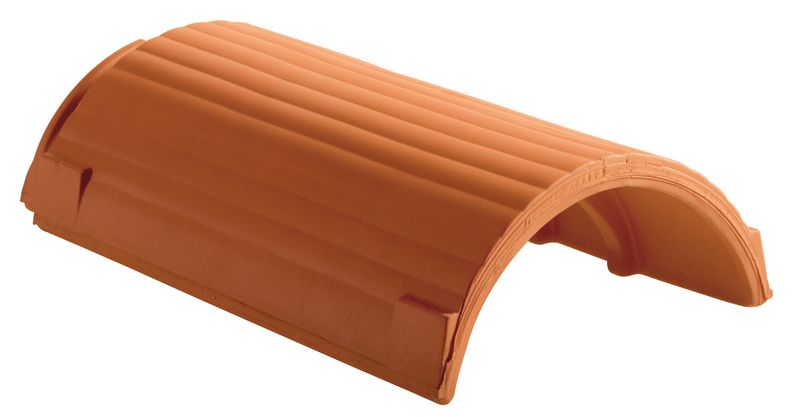

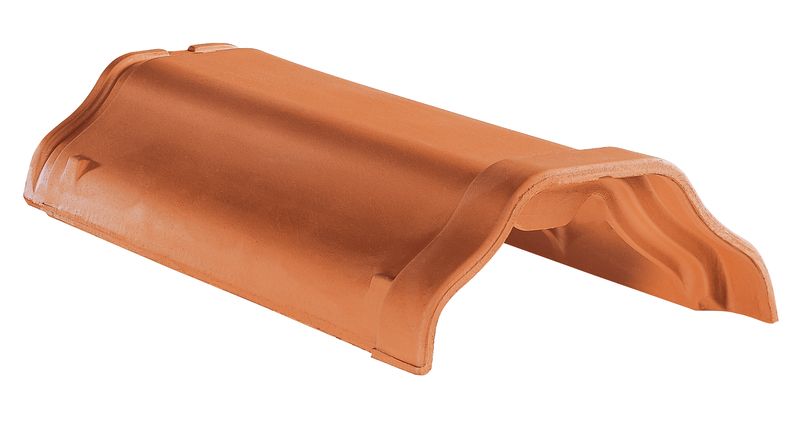

Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°

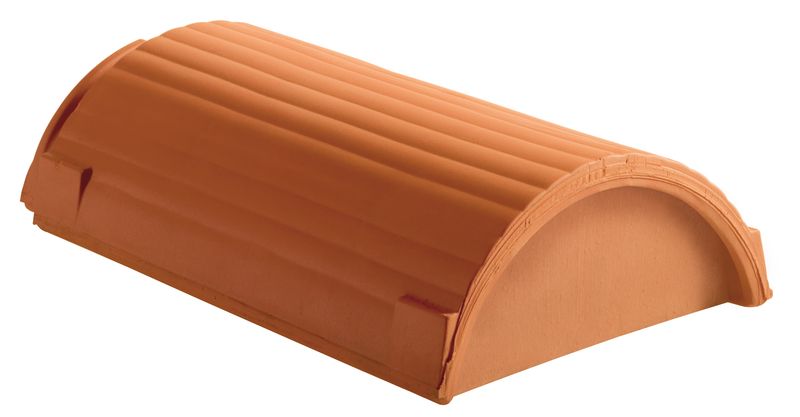

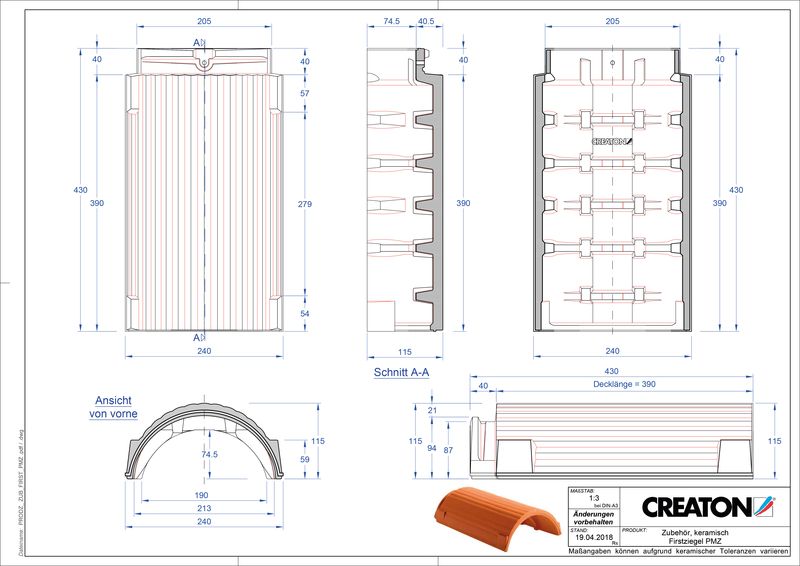

PMZ 2.6 Stück/lfm	LAF	65	60	55	50	45	40	35	25	15	10
PMZ 2.6 Stück/lfm	FLA	125	120	115	105	100	95	95	90	90	85
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PMZ 2.6 Stück/lfm	LAF	65	60	55	45	40	35	30	15	5
PMZ 2.6 Stück/lfm	FLA	135	130	125	115	110	105	105	100	100
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°
PMZ 2.6 Stück/lfm	LAF	60	55	50	40	35	25	20	5
PMZ 2.6 Stück/lfm	FLA	145	140	135	125	120	120	120	115

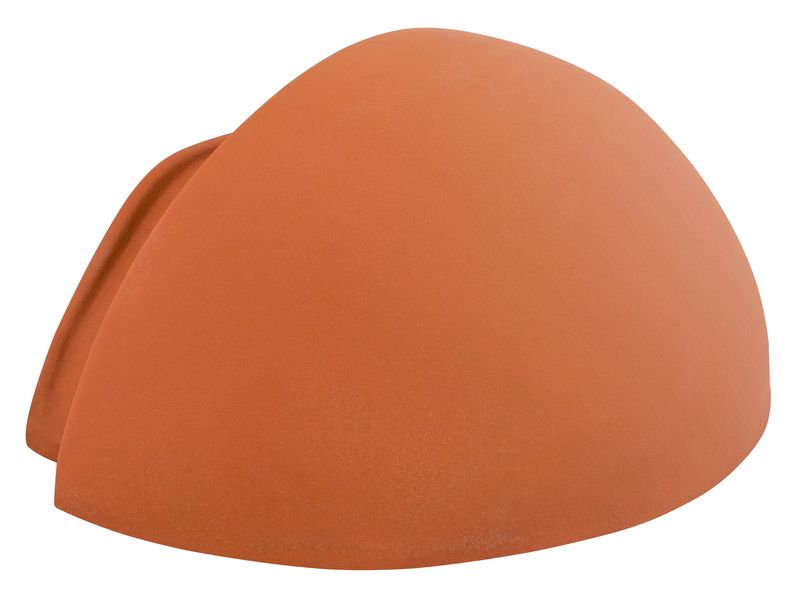

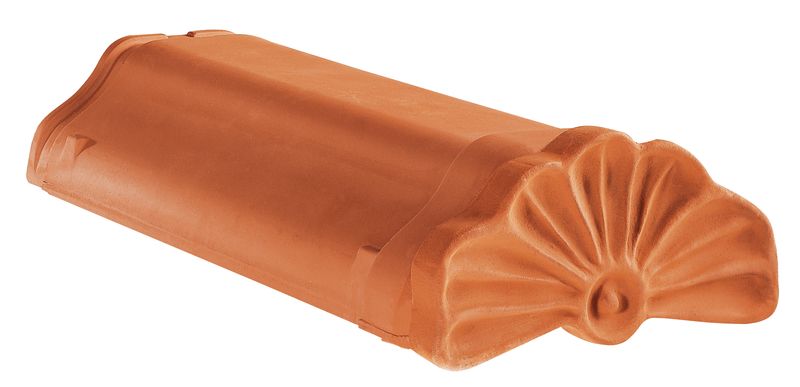

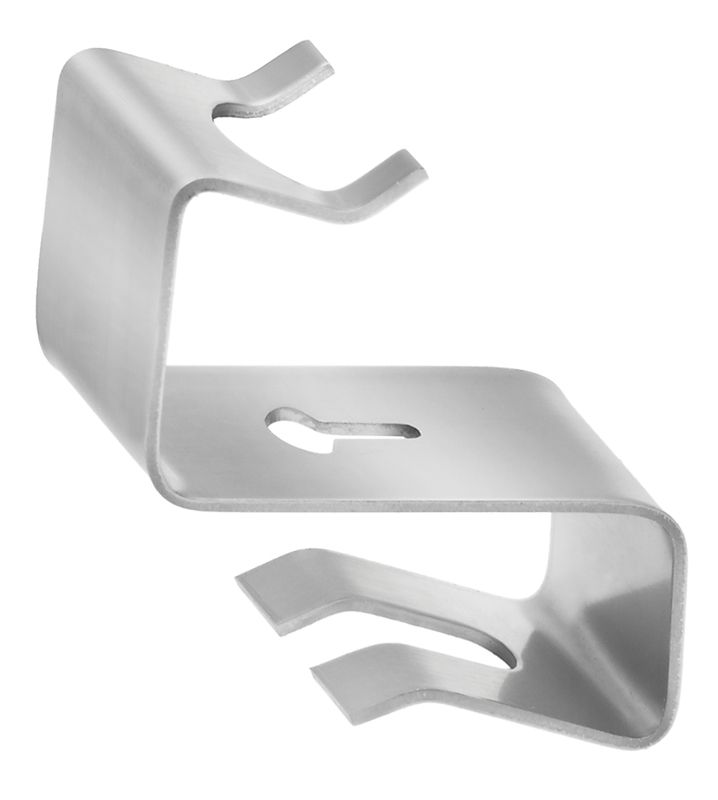

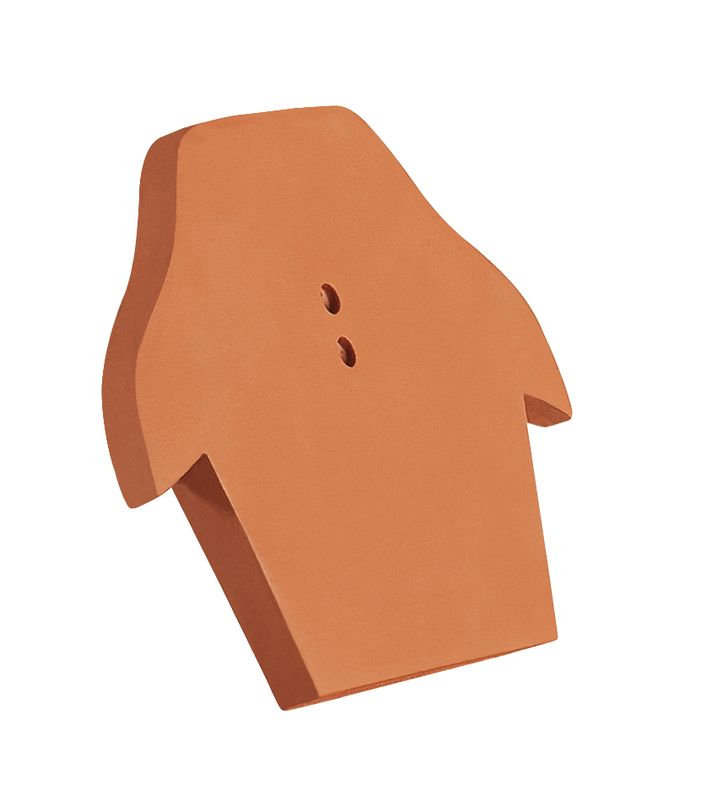

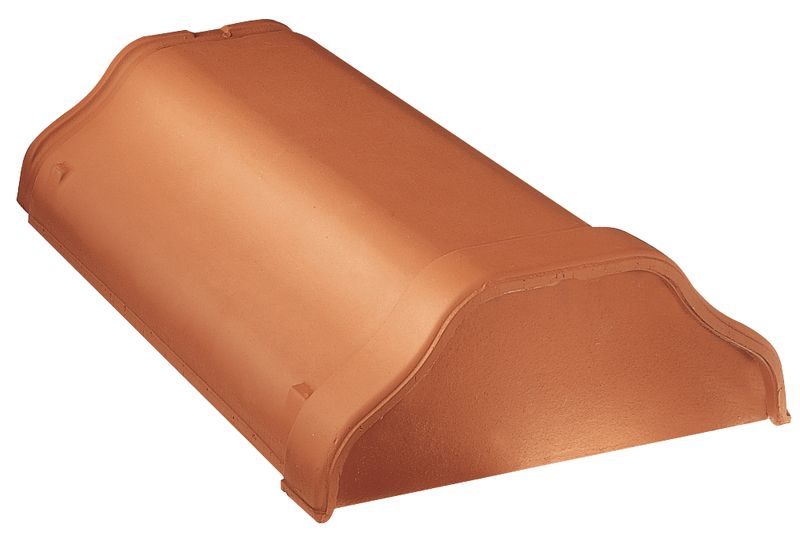

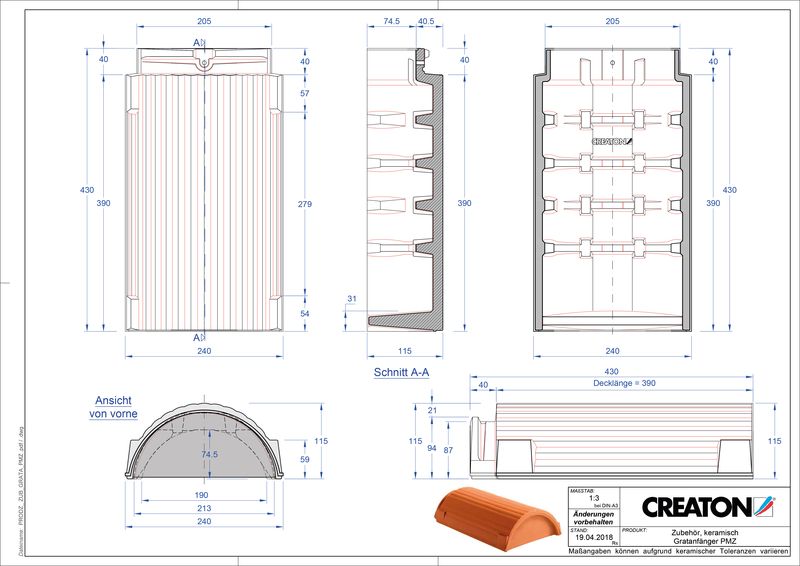

Zubehörsortiment

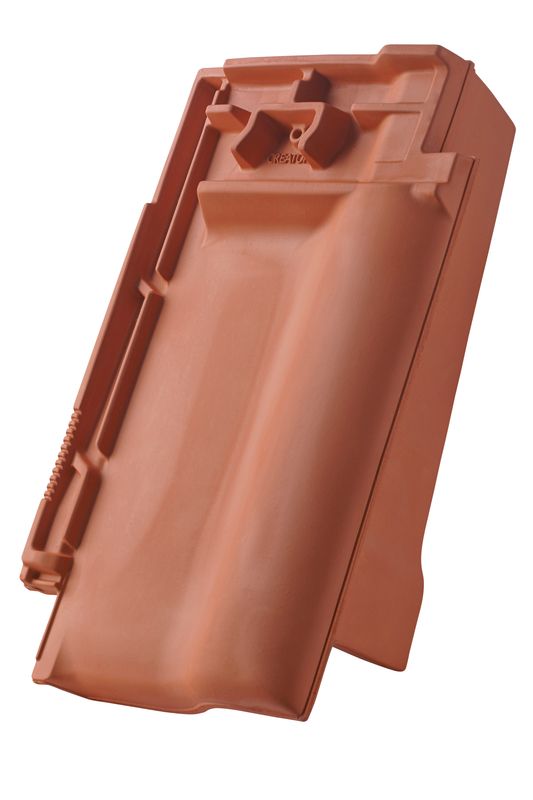

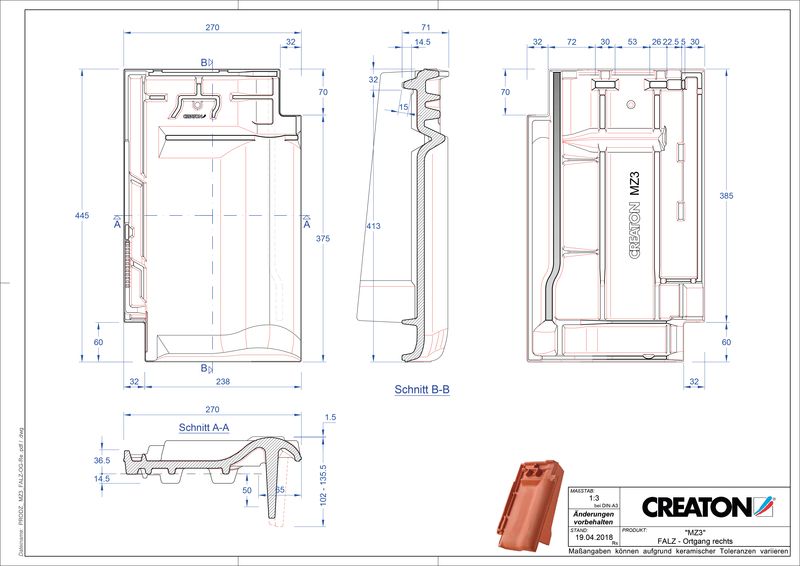

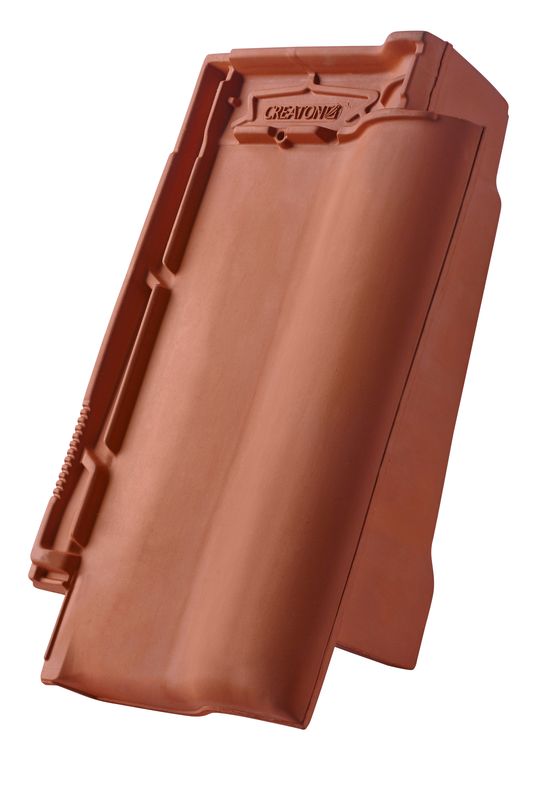

MZ3 NEU Ortgangziegel rechts

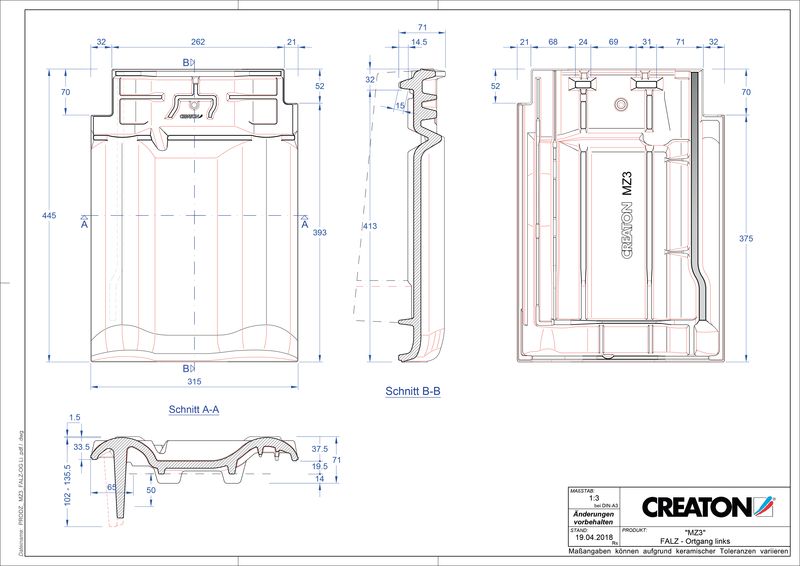

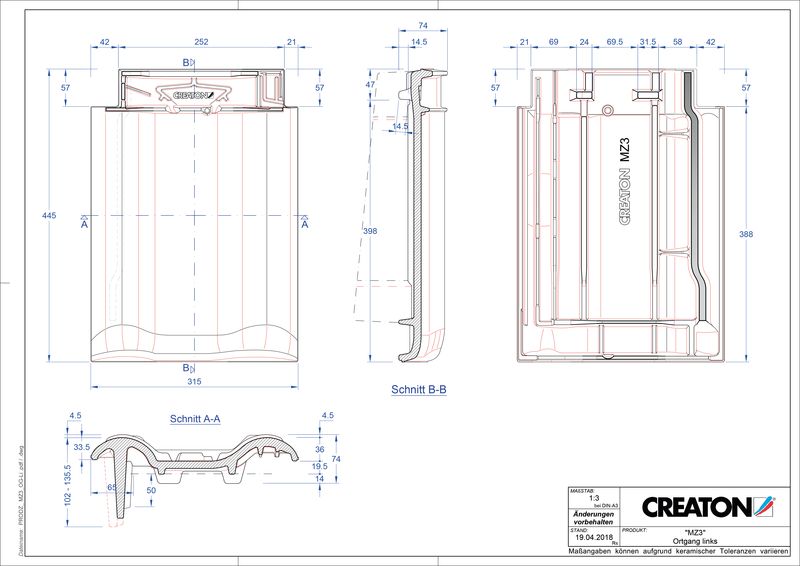

MZ3 NEU Ortgangziegel links

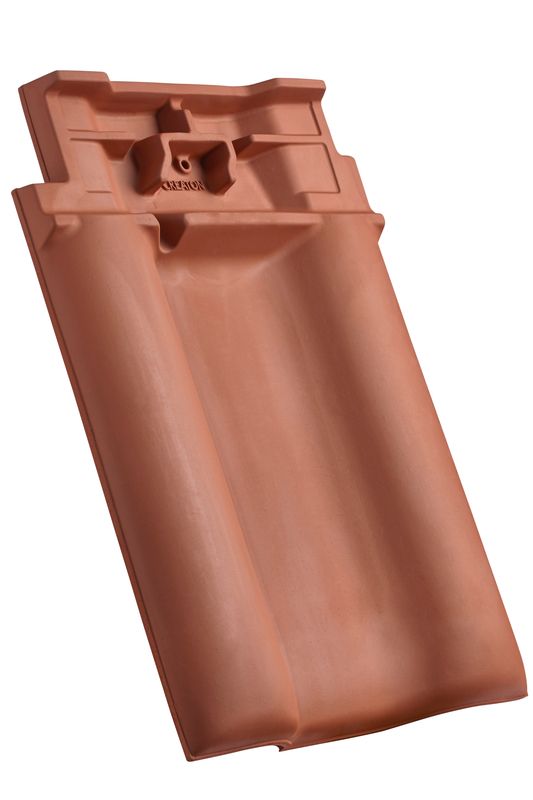

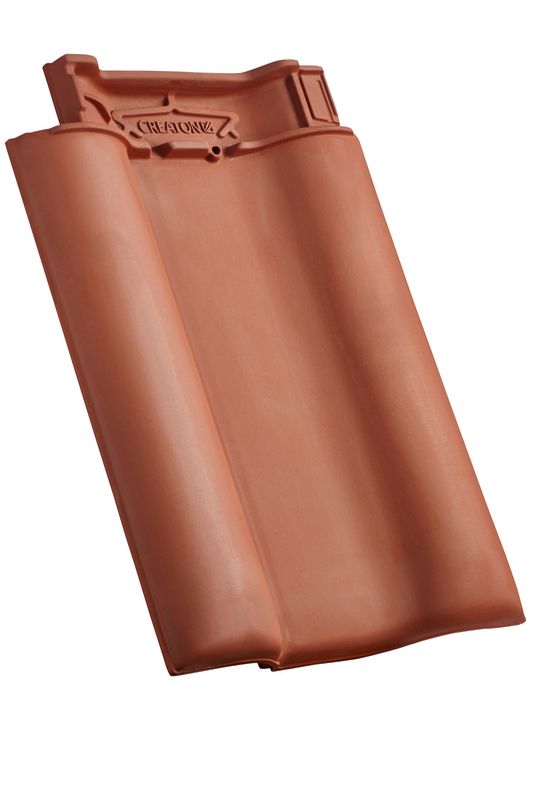

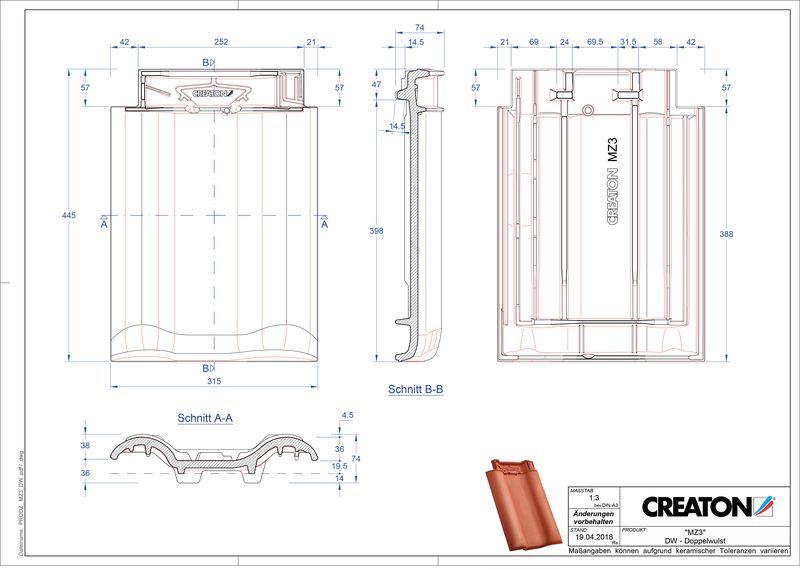

MZ3 NEU Doppelwulstziegel

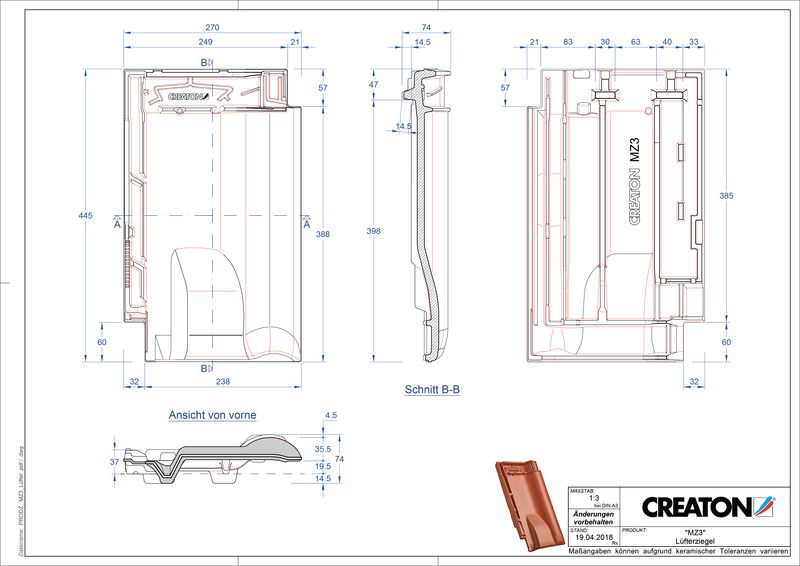

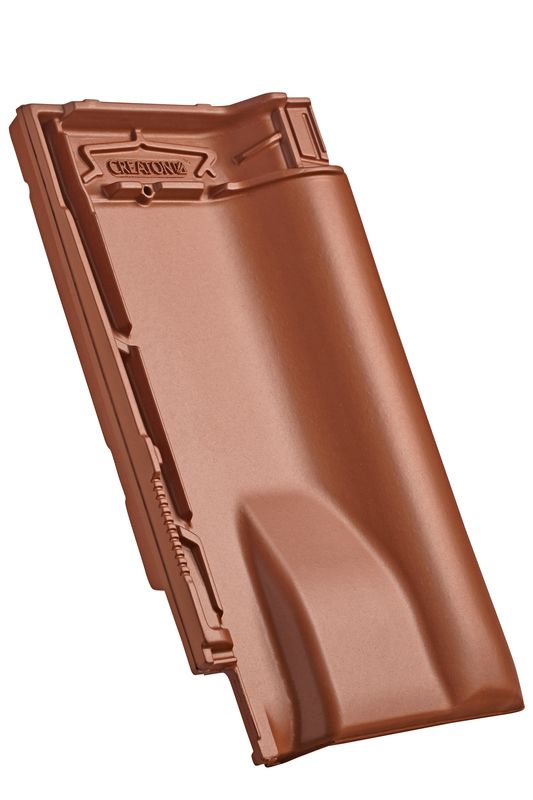

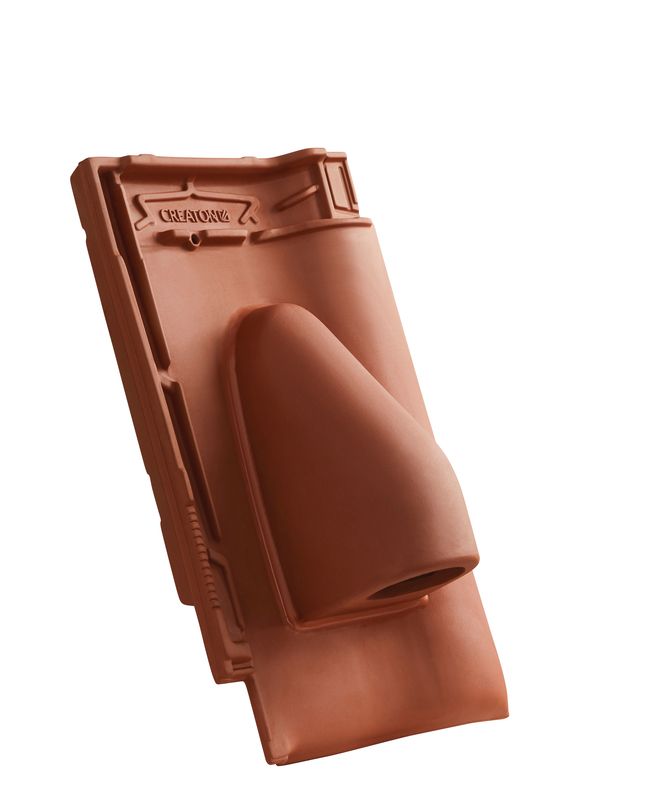

MZ3 NEU Lüfterziegel

MZ3 NEU Firstanschluss-Lüfterziegel

MZ3 NEU Firstanschluss-Lüfter-Ortgangziegel rechts

MZ3 NEU Firstanschluss-Lüfter-Ortgangziegel links

MZ3 NEU Firstanschluss-Lüfter-Doppelwulstziegel

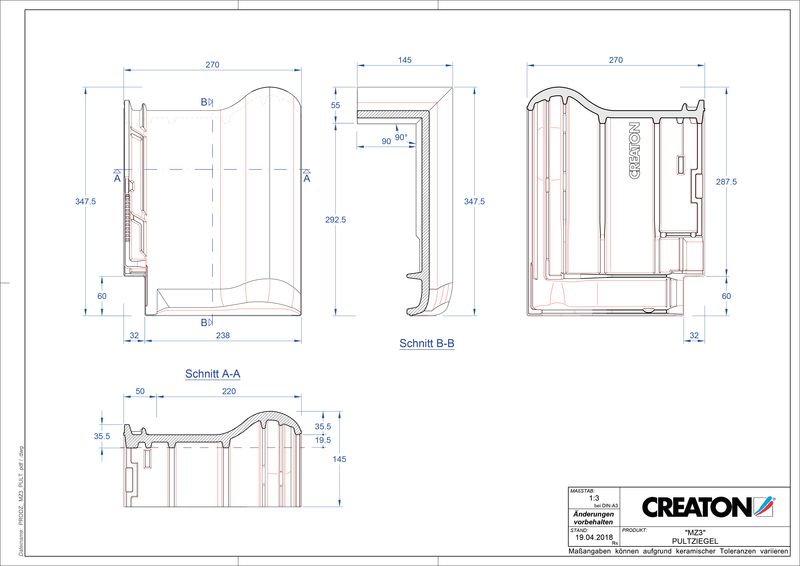

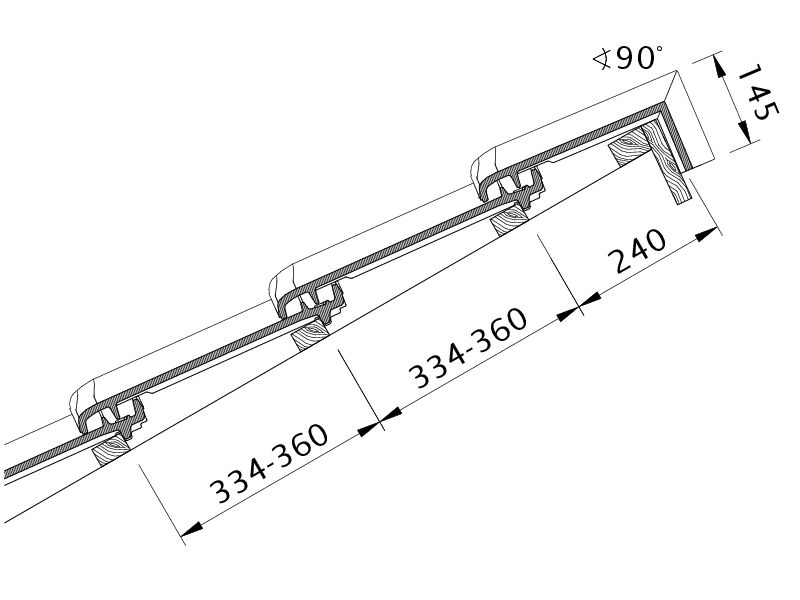

MZ3 NEU Pultziegel gepresst

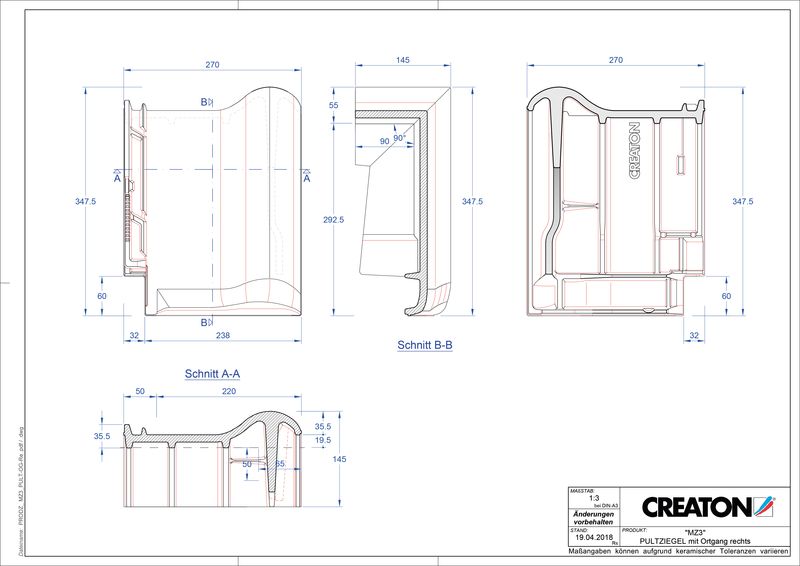

MZ3 NEU Pult-Ortgangziegel gepresst rechts

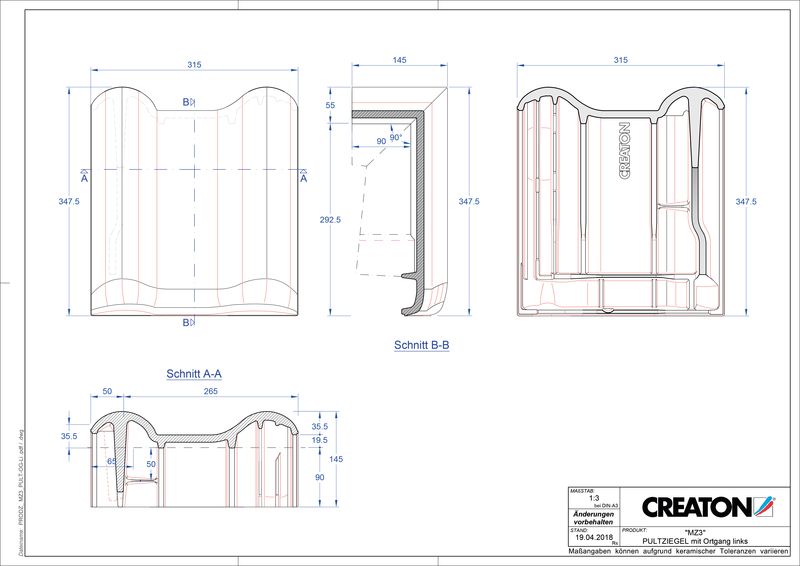

MZ3 NEU Pult-Ortgangziegel gepresst links

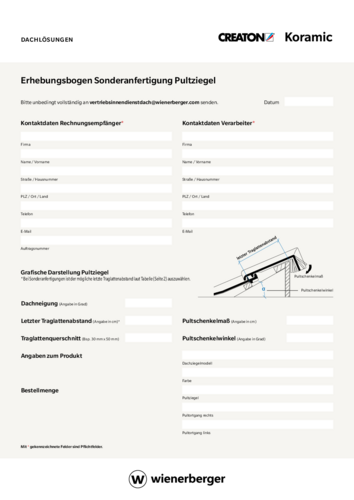

MZ3 NEU Pultziegel garniert Sondermaß

MZ3 NEU Pult-Ortgangziegel garniert Sondermaß rechts

MZ3 NEU Pult-Ortgangziegel garniert Sondermaß links

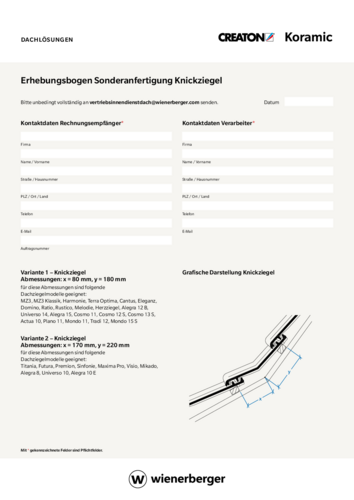

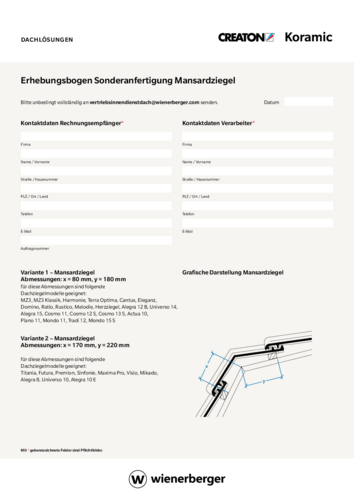

MZ3 NEU Mansard-/Knickziegel garniert Sondermaß

MZ3 NEU Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MZ3 NEU Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

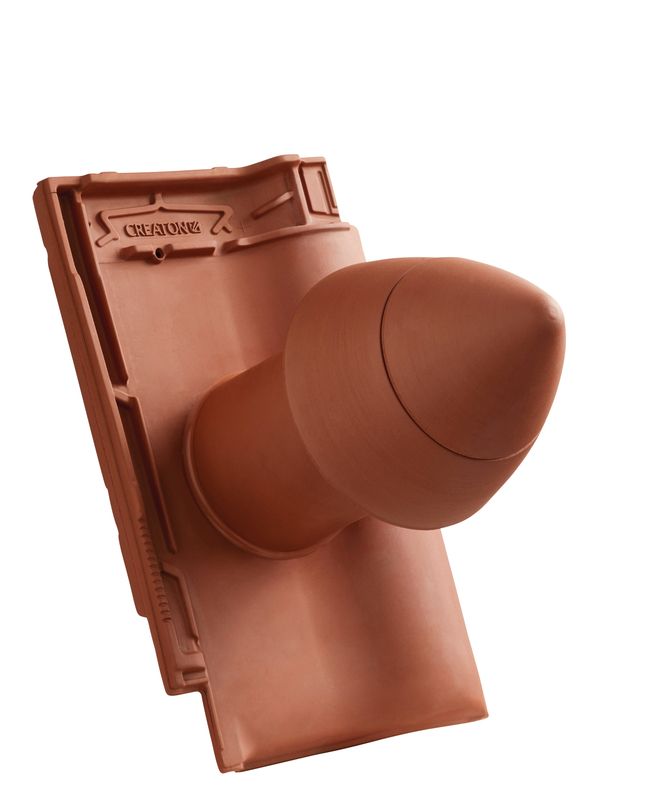

MZ3 NEU SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

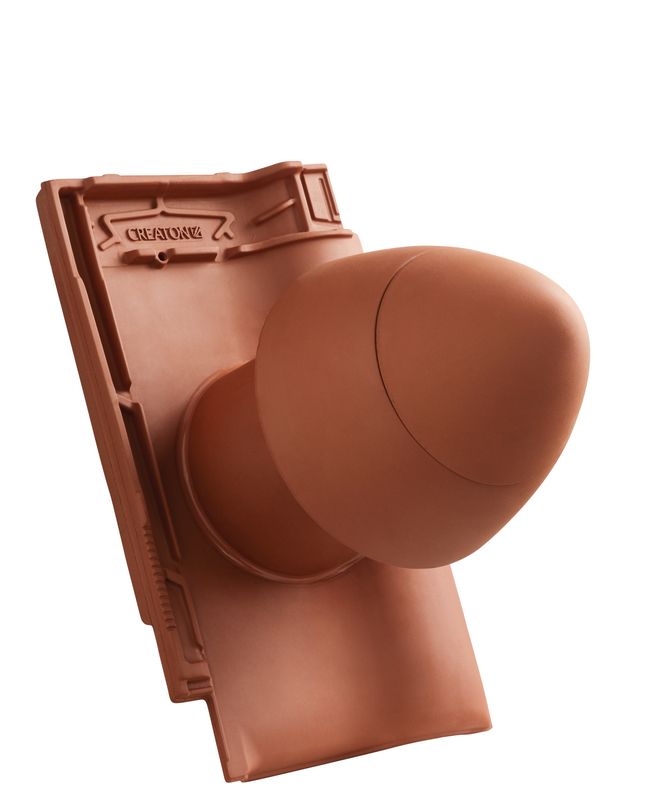

MZ3 NEU SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

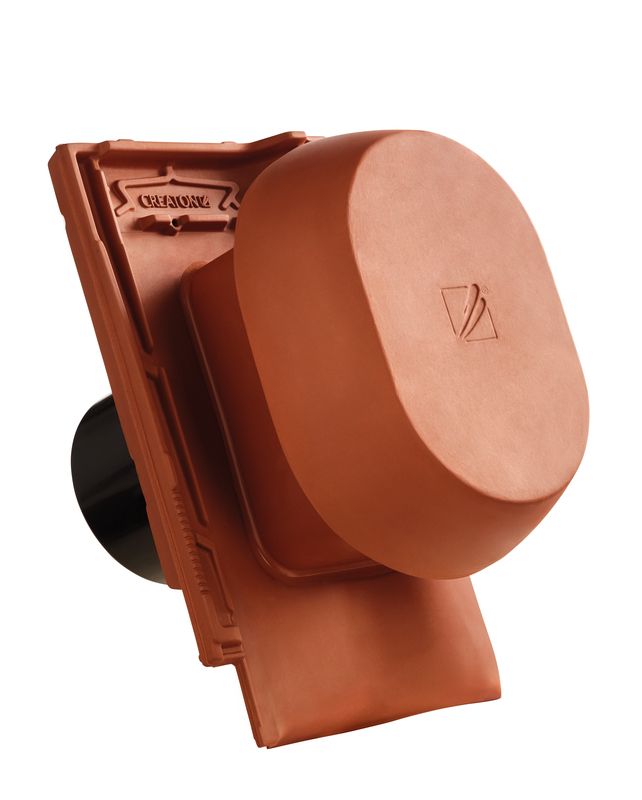

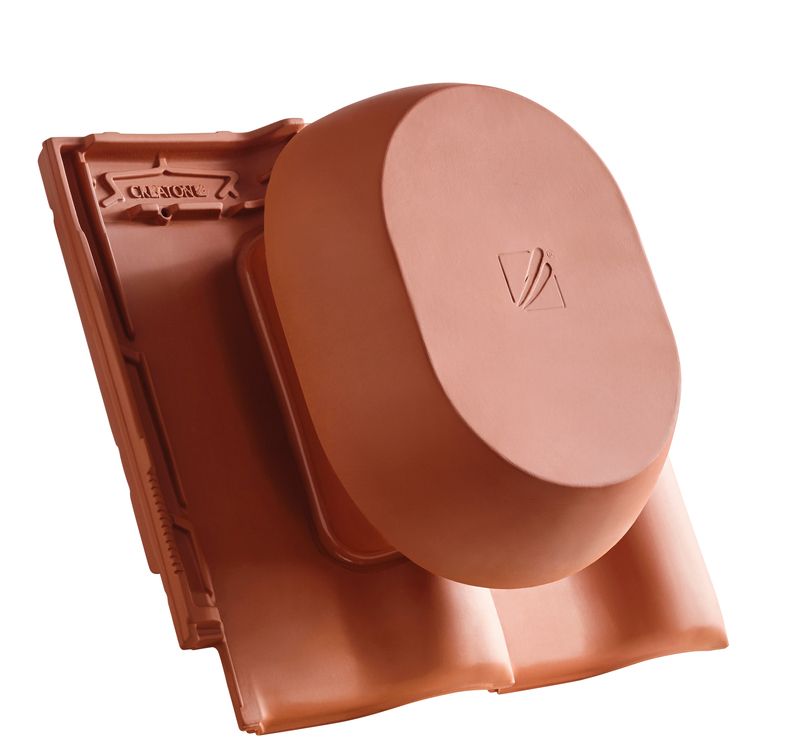

MZ3 NEU SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

MZ3 NEU SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

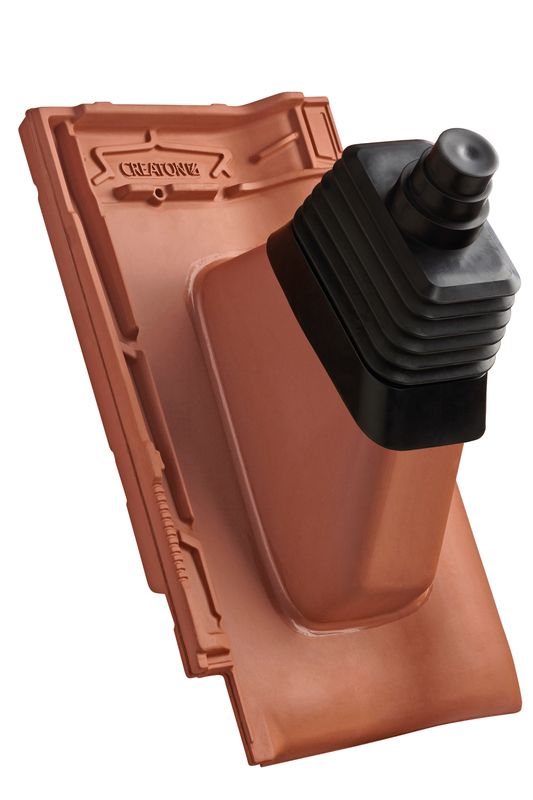

MZ3 NEU Antennendurchgang

MZ3 NEU Solar-Durchgangziegel

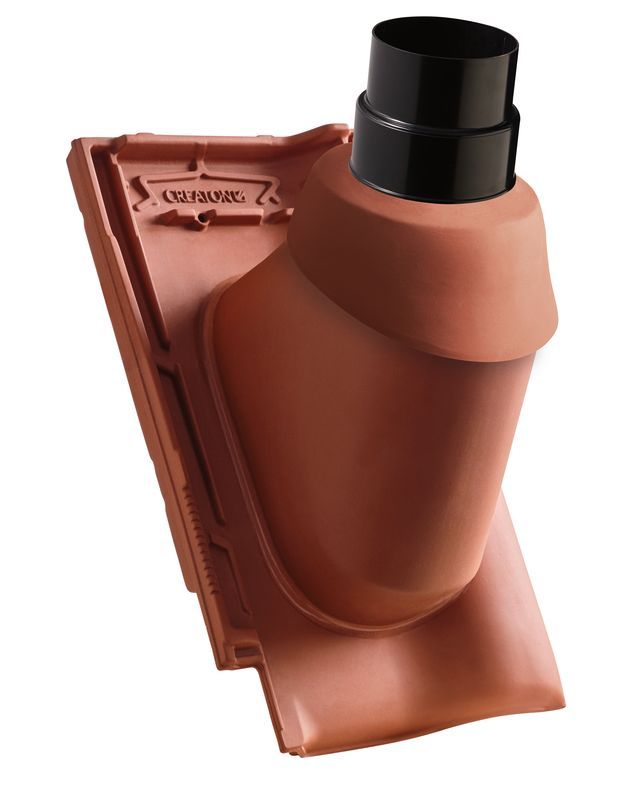

MZ3 NEU Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

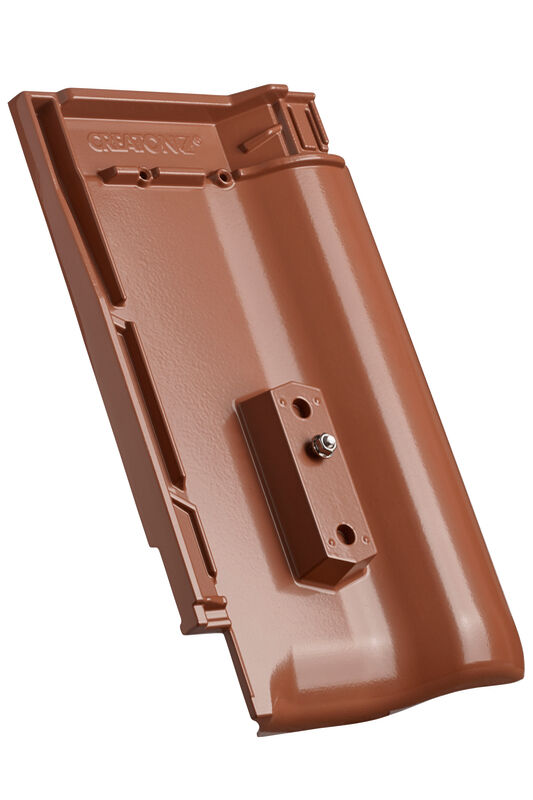

MZ3 NEU Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

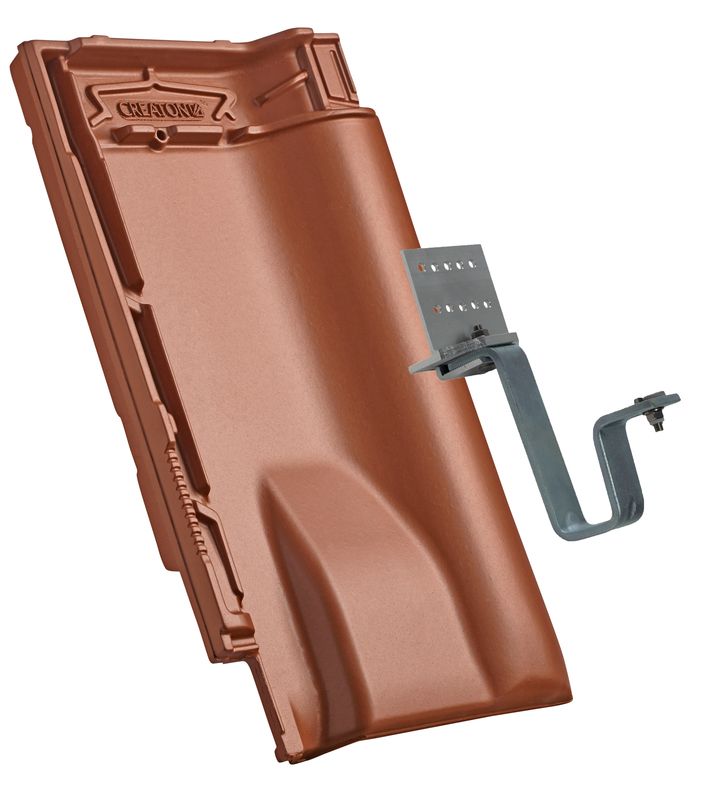

MZ3 System-Solarhalter-Set für Bohlenmontage

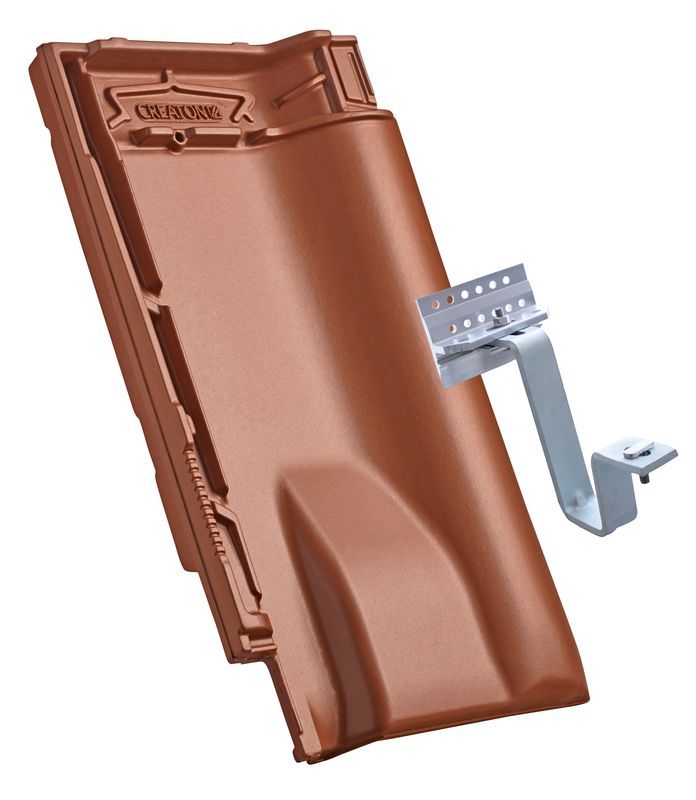

MZ3 System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 18

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

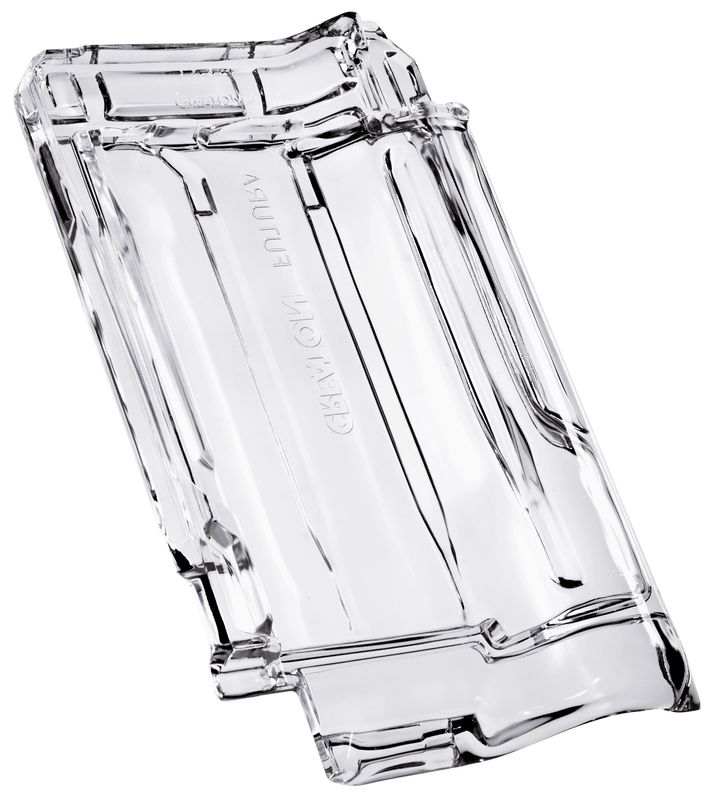

MZ3 NEU Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H2 30x50 (MZ3, REG, MEL)

Sturmklammer Zink-Alu Einhängeklammer Tpy H13 40x50 (FUT, PRE, TIT, BAL) / 40x60 (MEL, MZ3, REG)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)
