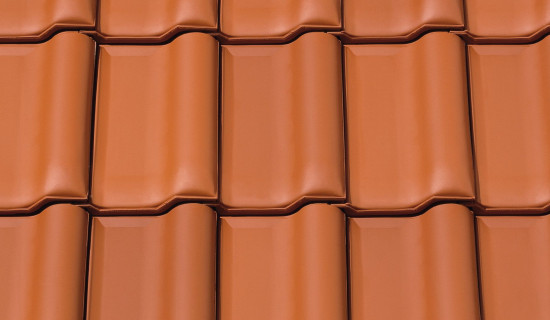

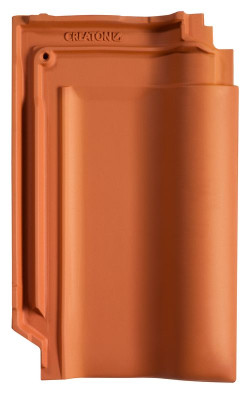

MZ3 KLASSIK

Der bewährte Flachdachziegel.

Bis zu 16 mm Verschiebebereich für optimale Anpassung an Lattweiten-Einteilung
Optimales Strömungsverhalten und sichere Wasserführung durch technisch optimale Überdeckung
Große Farbvielfalt durch 4 verschiedene Farben

Technische Daten

Größe (ca.)	255 x 420 mm
Deckbreite min. (ca.)	203 mm
Deckbreite i.M. (ca.)	205 mm
Deckbreite max. (ca.)	207 mm
Decklänge min. (ca.)	343 mm
Decklänge i.M. (ca.)	351 mm
Decklänge max. (ca.)	358 mm
Ziegelbedarf min. (ca.)	13.5 Stück/m²
Ziegelbedarf i.M. (ca.)	13.9 Stück/m²
Ziegelbedarf max. (ca.)	14.4 Stück/m²
Gewicht je Stück (ca.)	3.6 kg/Stück
Gewicht je m² (ca.)	50 kg/m²
Gewicht je Palette (ca.)	889 kg
Stück je Minipack	5 Stück
Stück je Palette	240 Stück

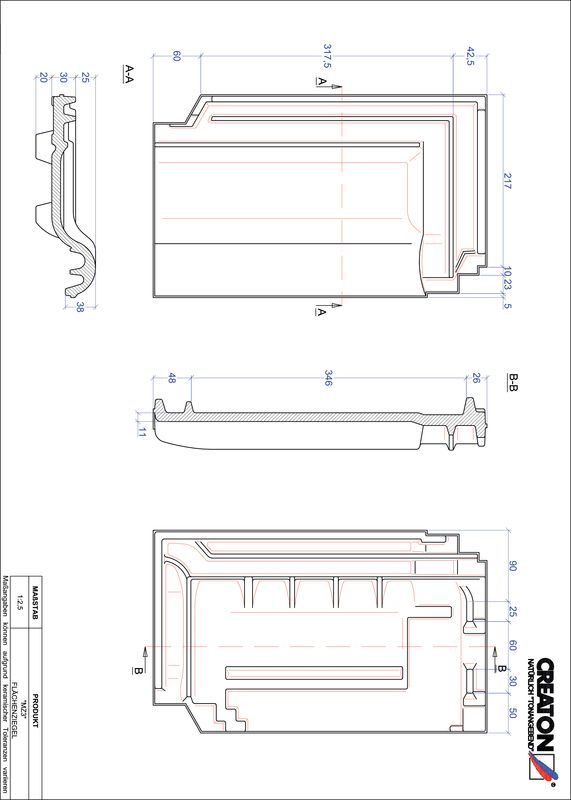

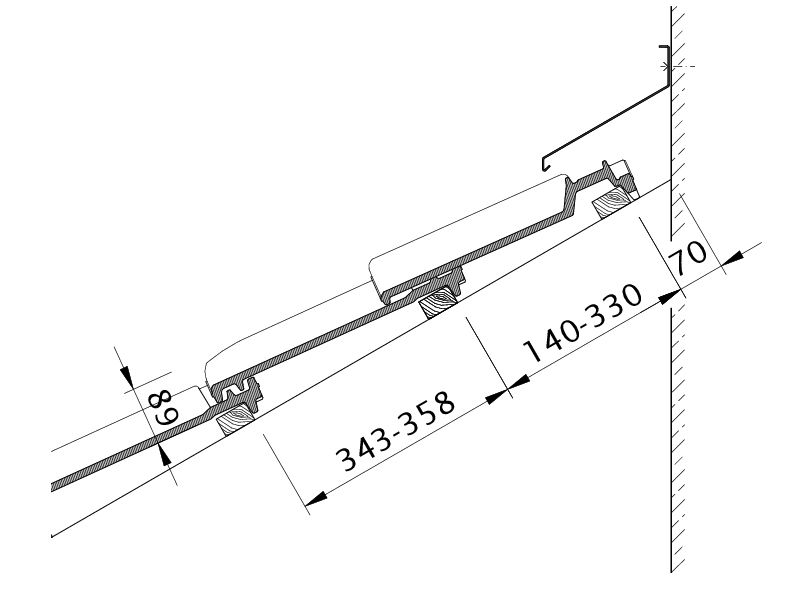

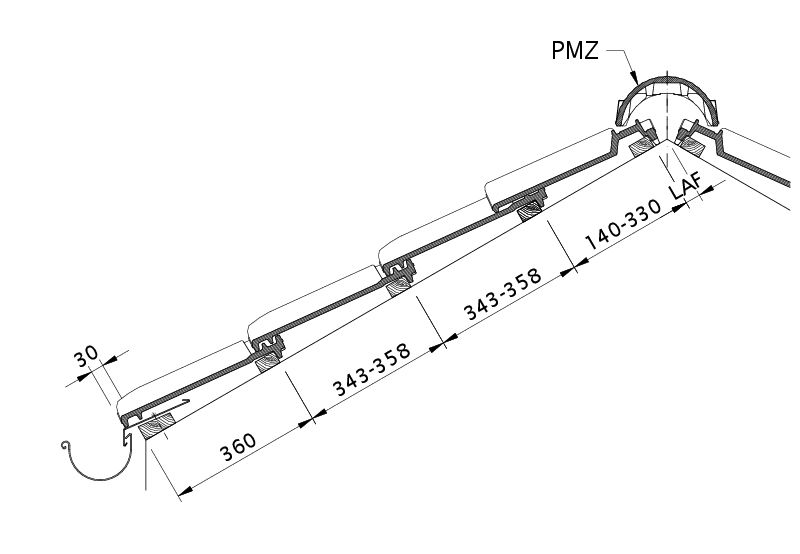

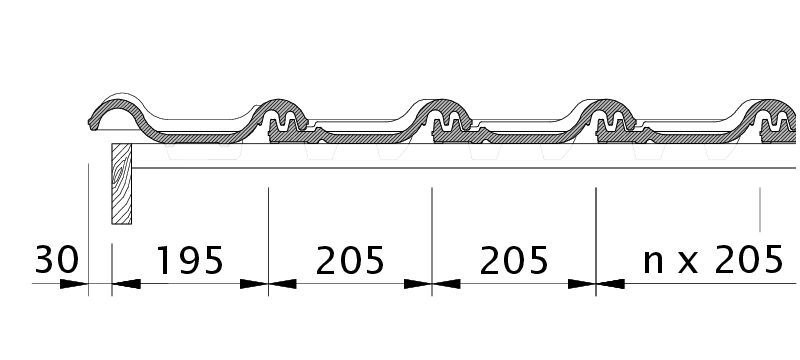

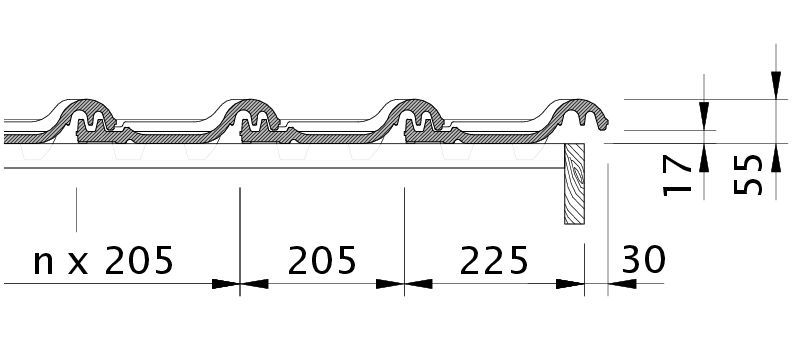

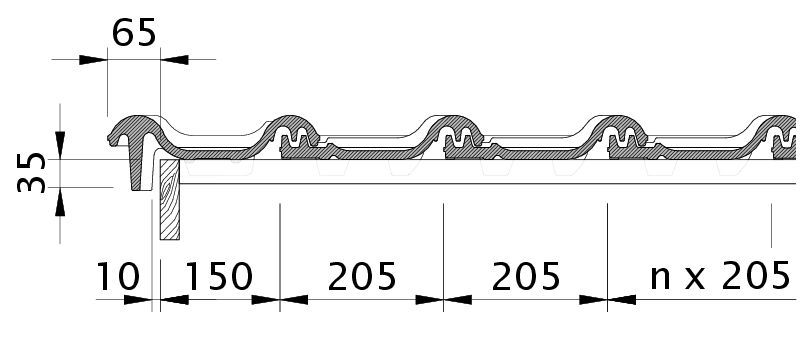

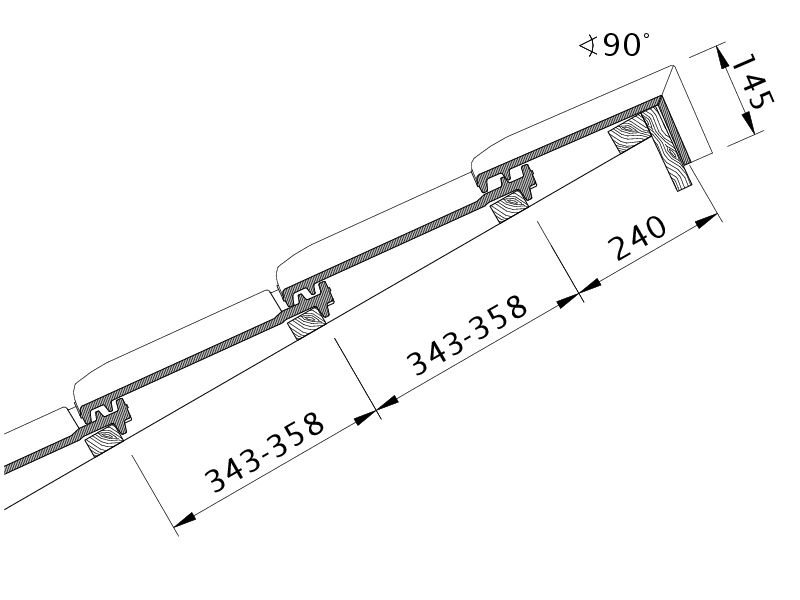

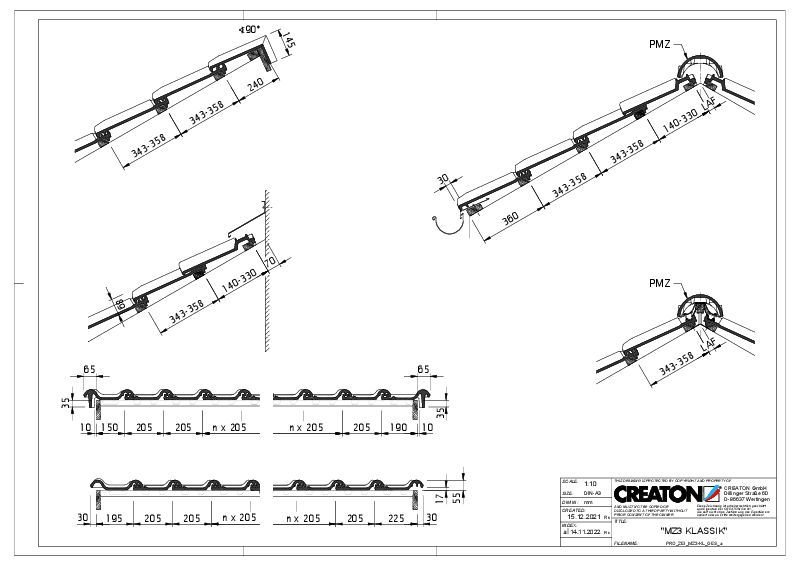

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

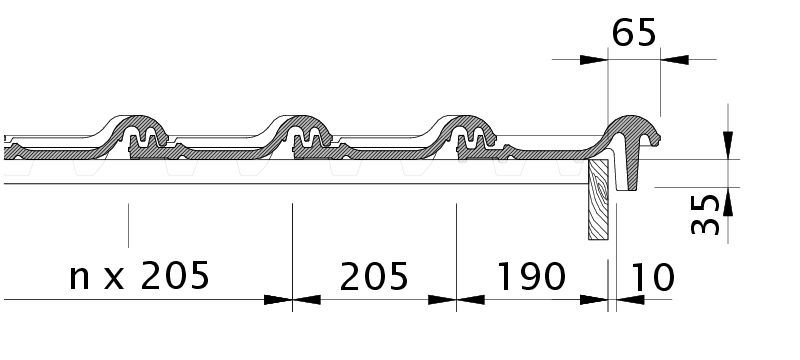

Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

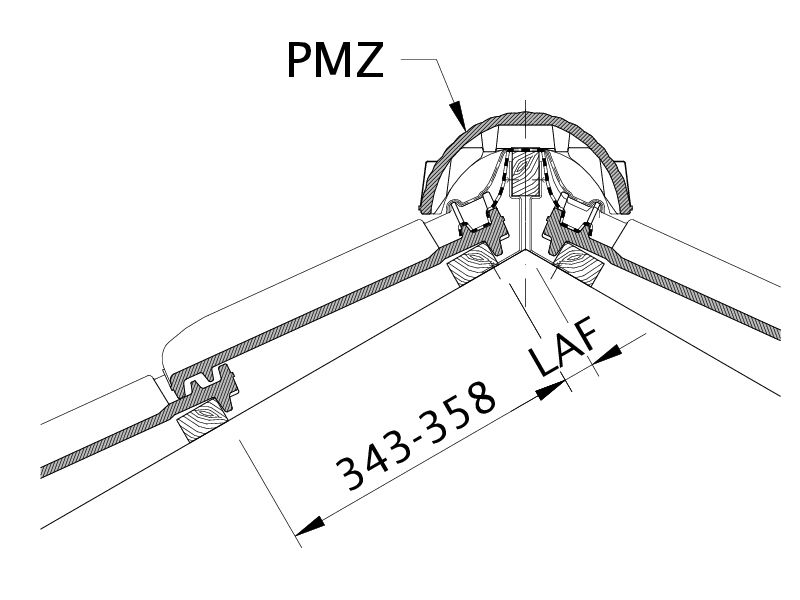

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

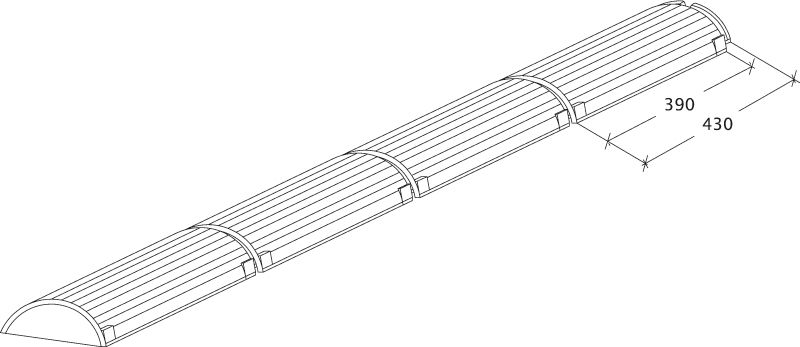

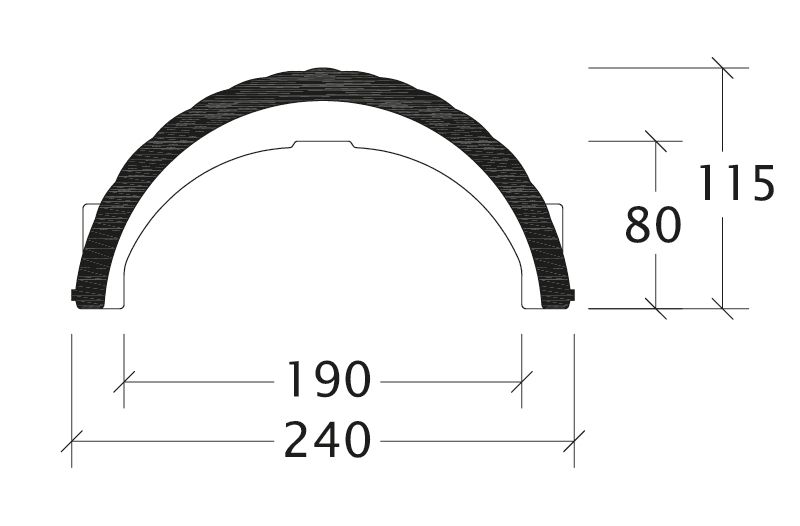

Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PMZ 2.6 Stück/lfm	LAF	45	45	40	35	35	30	25	20	15	10
PMZ 2.6 Stück/lfm	FLA	130	130	120	115	110	100	90	90	85	80
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°
PMZ 2.6 Stück/lfm	LAF	45	45	40	30	30	25	20	10
PMZ 2.6 Stück/lfm	FLA	140	140	130	125	120	110	100	100
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°
PMZ 2.6 Stück/lfm	LAF	40	40	35	25	25	15	10
PMZ 2.6 Stück/lfm	FLA	150	150	140	135	130	125	115

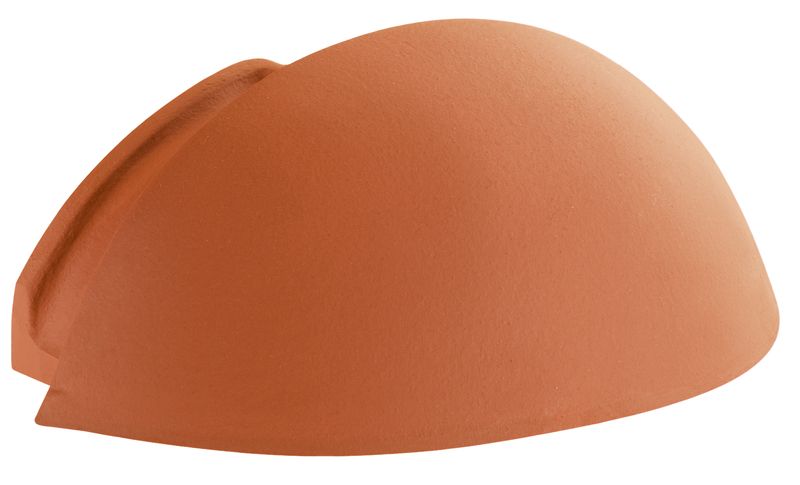

Zubehörsortiment

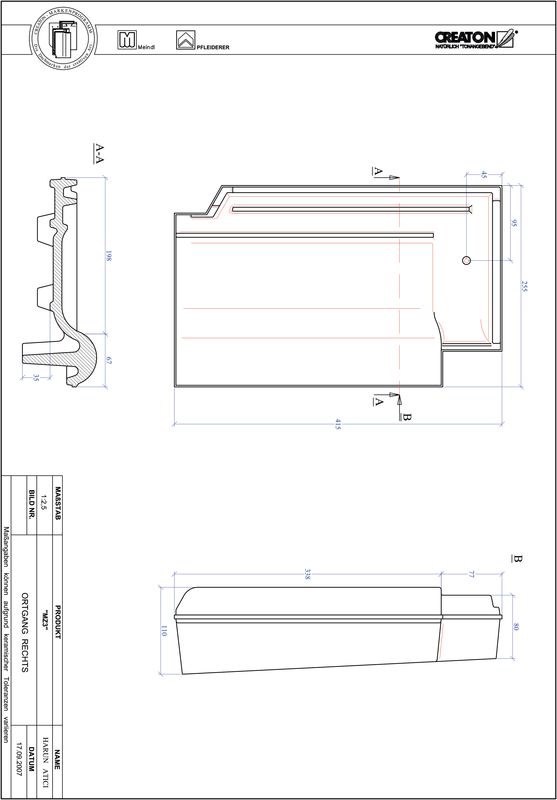

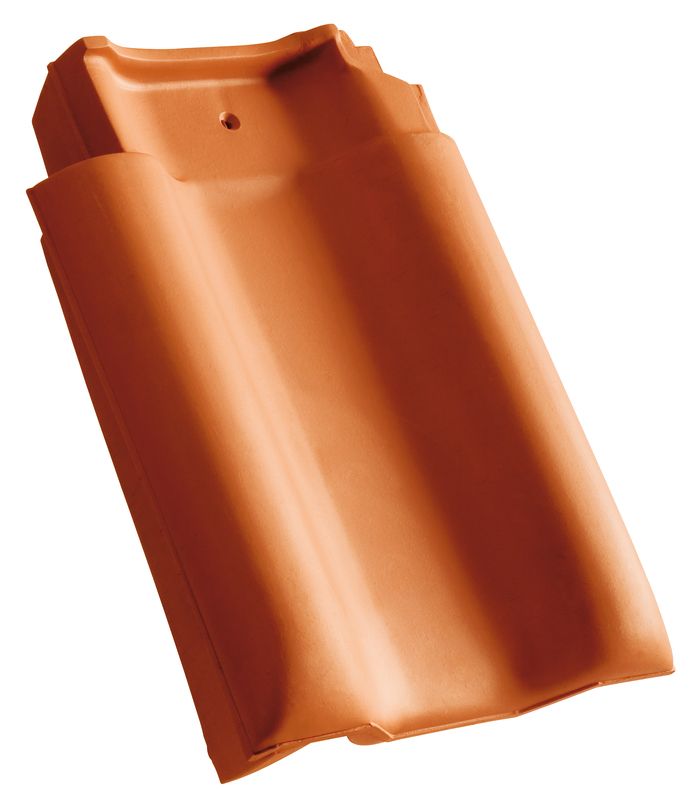

MZ3 KLASSIK Ortgangziegel rechts

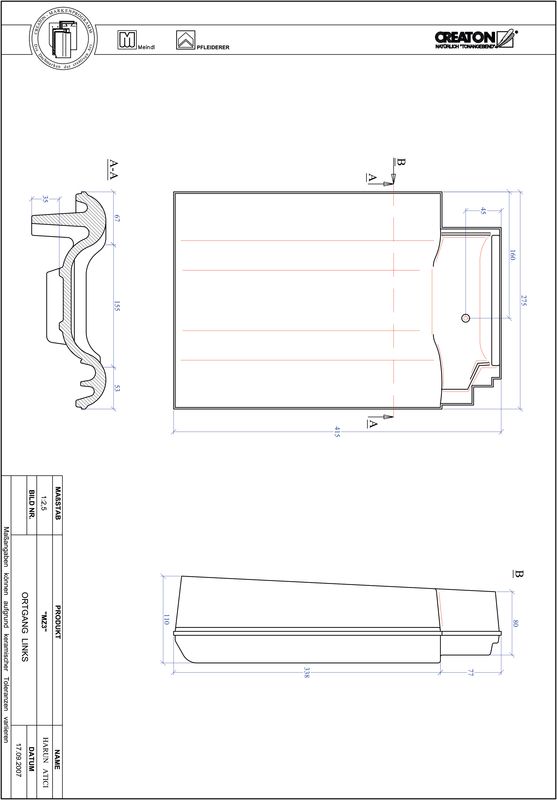

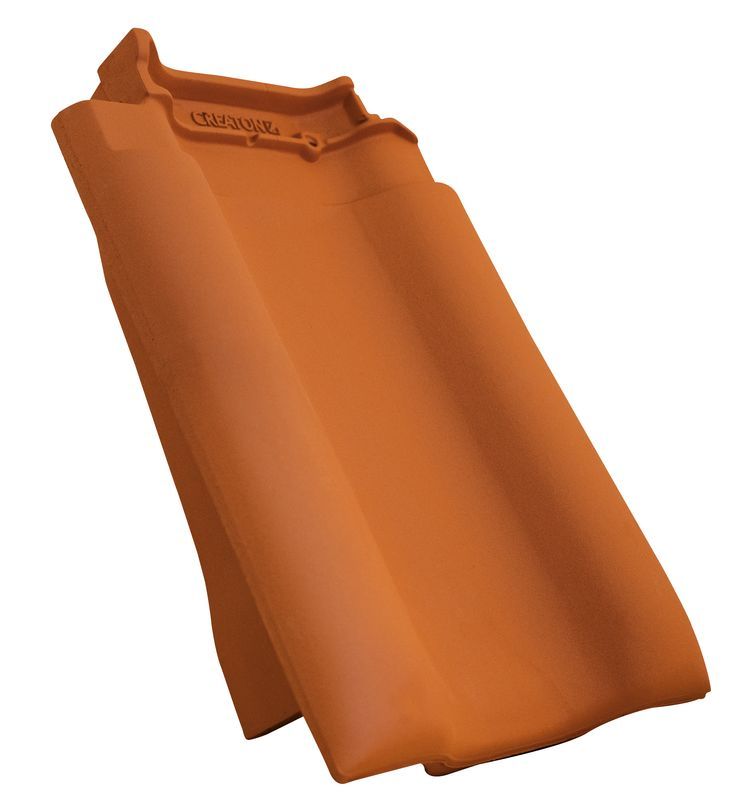

MZ3 KLASSIK Ortgangziegel links

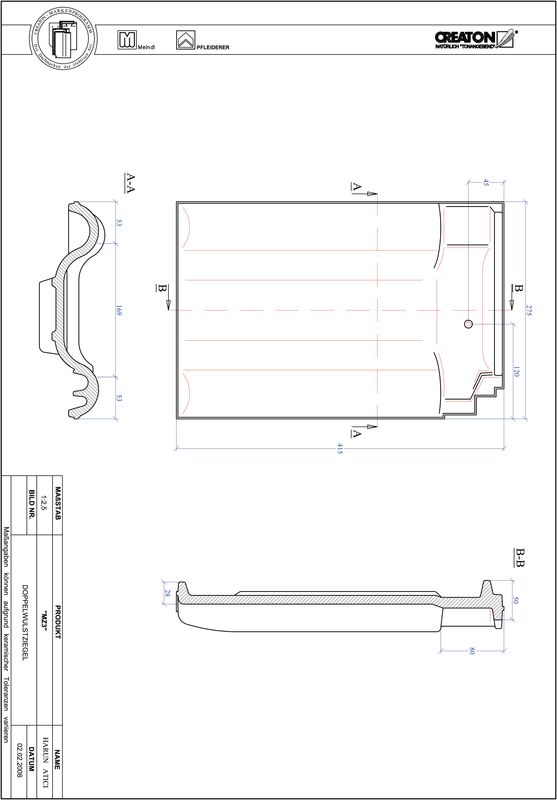

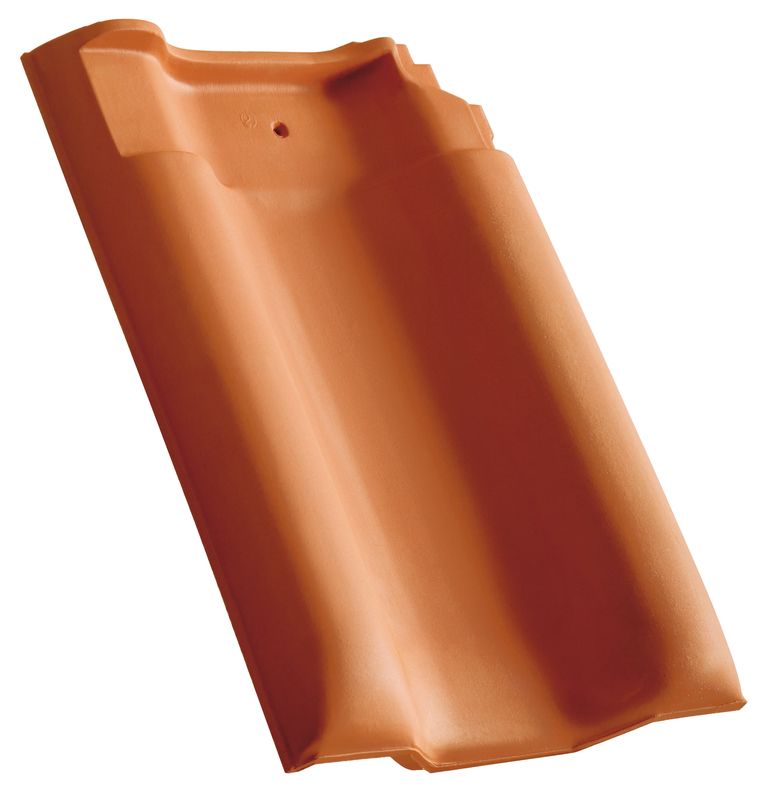

MZ3 KLASSIK Doppelwulstziegel

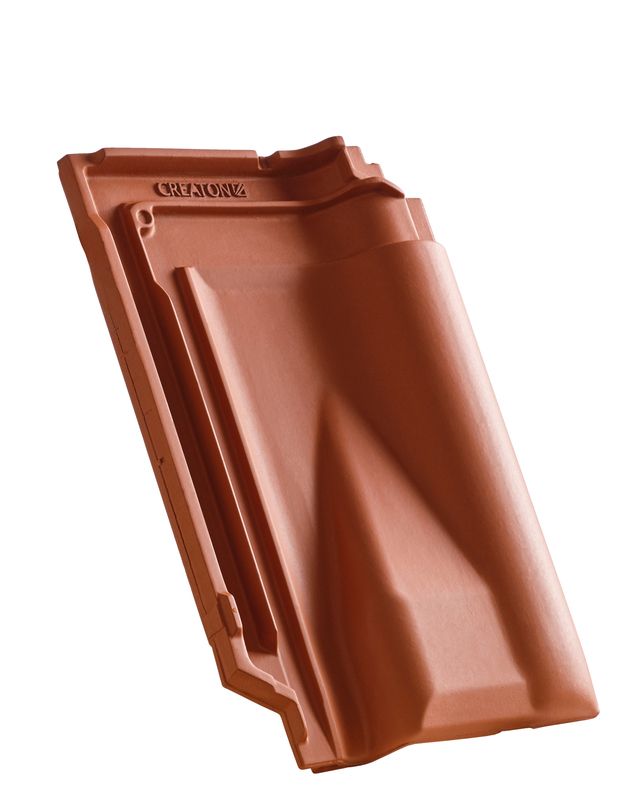

MZ3 KLASSIK Lüfterziegel

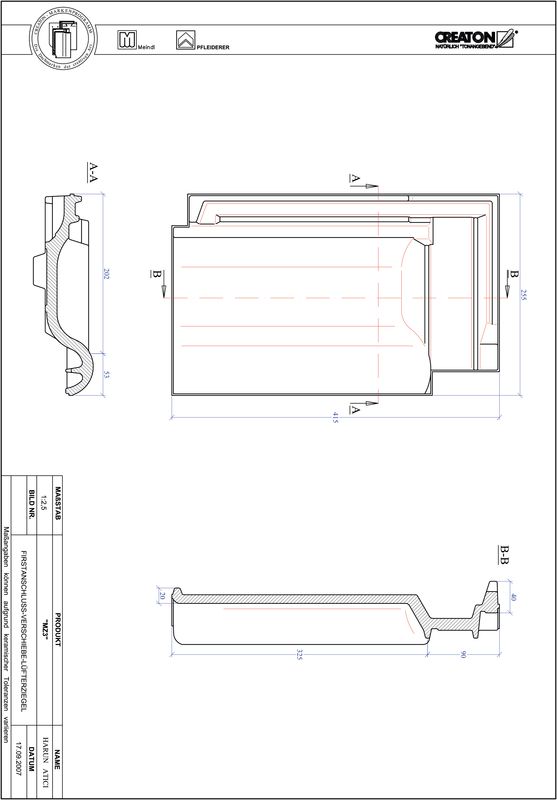

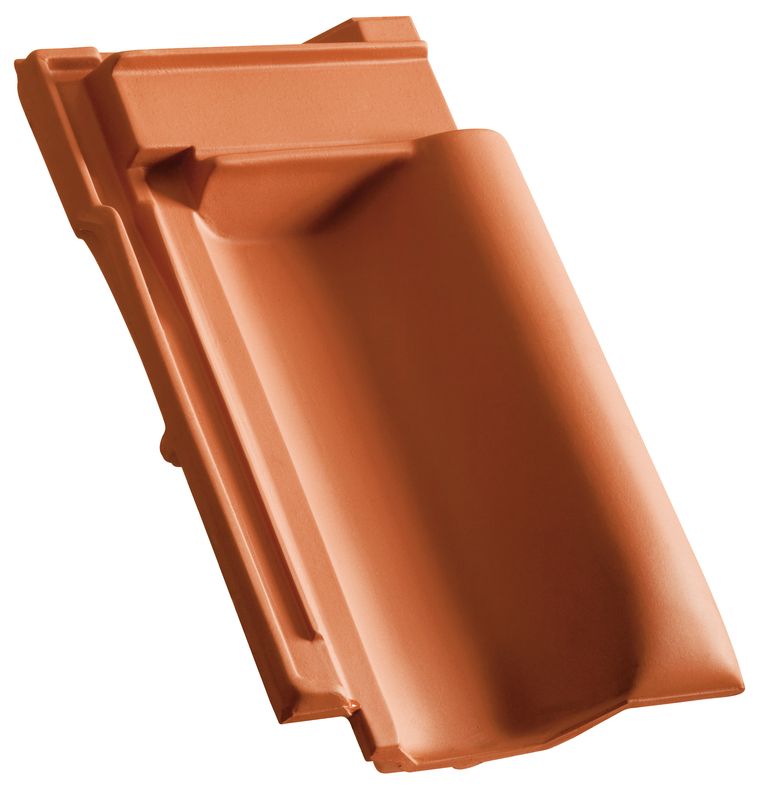

MZ3 KLASSIK Firstanschluss-Verschiebe-Lüfterziegel

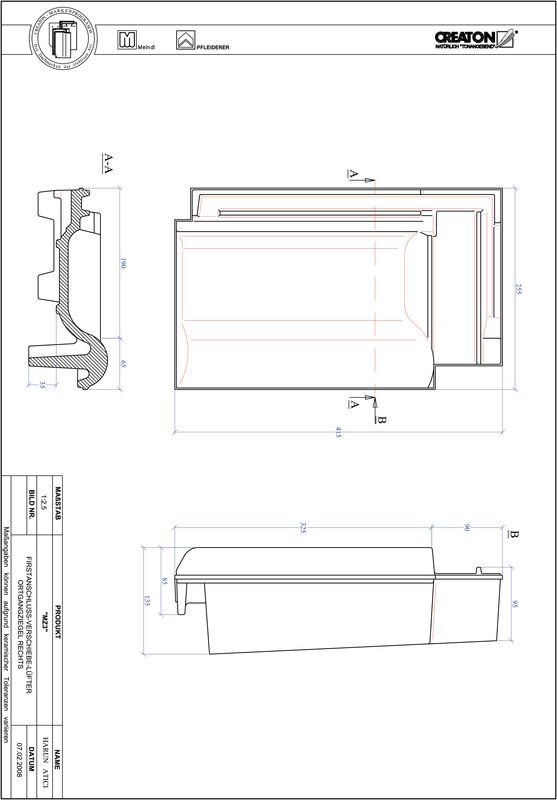

MZ3 KLASSIK Firstanschluss-Verschiebe-Lüfter-Ortgangziegel rechts

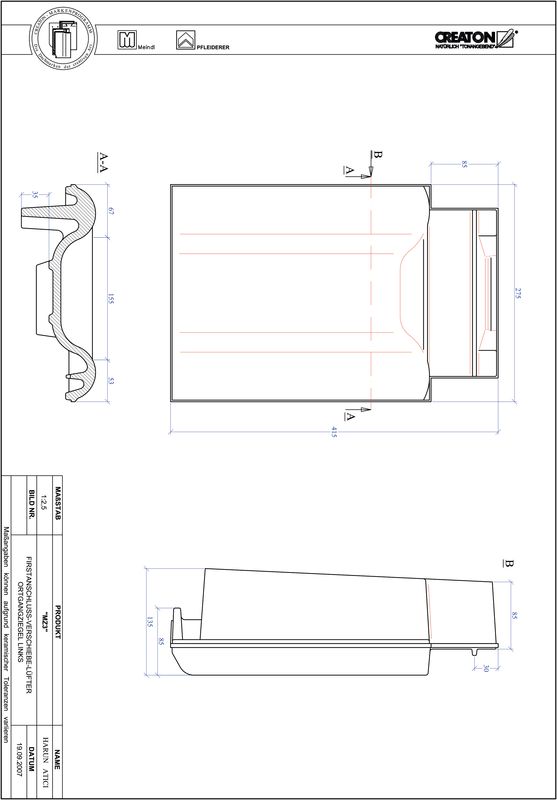

MZ3 KLASSIK Firstanschluss-Verschiebe-Lüfter-Ortgangziegel links

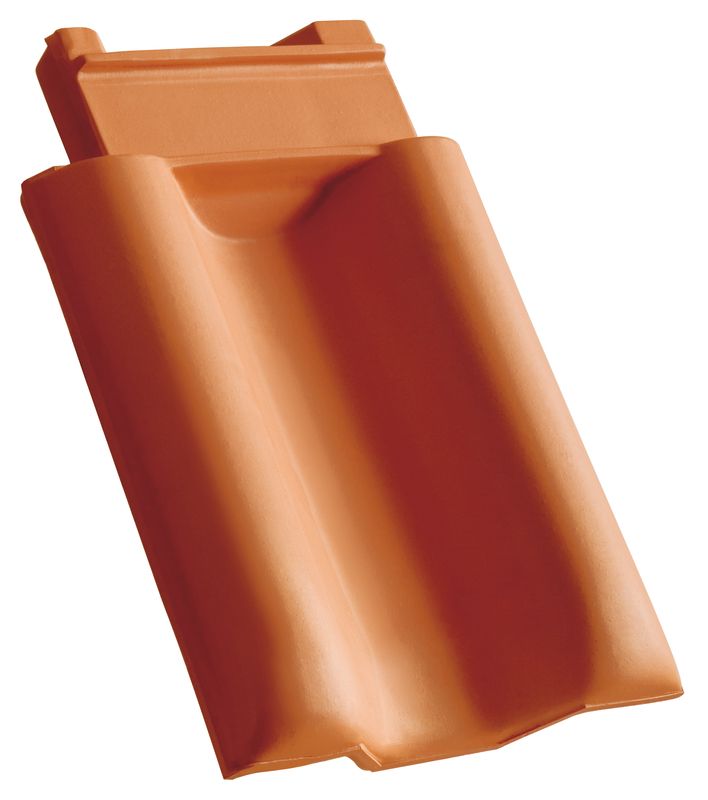

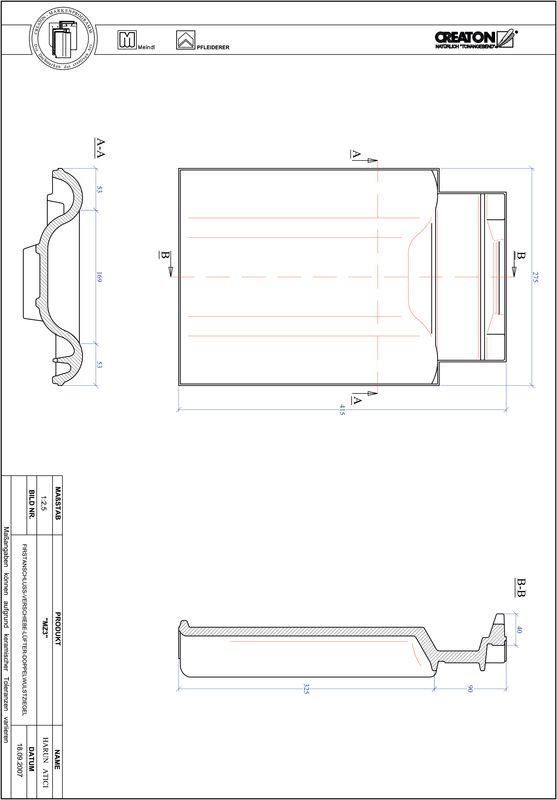

MZ3 KLASSIK Firstanschluss-Verschiebe-Lüfter-Doppelwulstziegel

MZ3 KLASSIK Pultziegel garniert Sondermaß

MZ3 KLASSIK Pult-Ortgangziegel garniert Sondermaß rechts

MZ3 KLASSIK Pult-Ortgangziegel garniert Sondermaß links

MZ3 KLASSIK Mansard-/Knickziegel garniert Sondermaß

MZ3 KLASSIK Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MZ3 KLASSIK Mansard-/Knick-Ortgangziegel garniert Sondermaß links

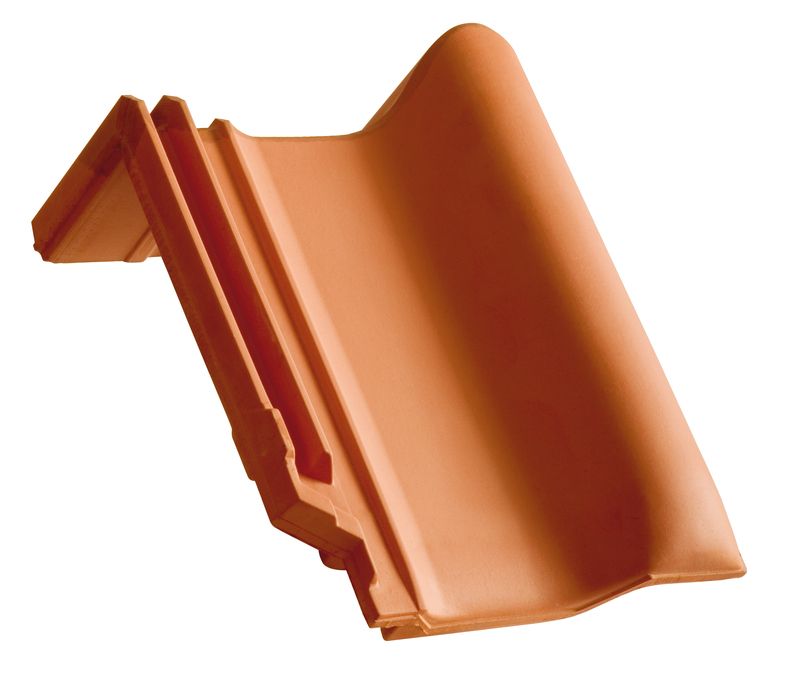

MZ3 KLASSIK Pultziegel garniert

WER Universal-Pultdachziegel PDZ

WER Universal Pultanfang- und Endscheibe PDZ

Firstklammer Aluminium Universal-Pultdachziegel

Sortiment für Dachentlüftungen und - durchdringungen

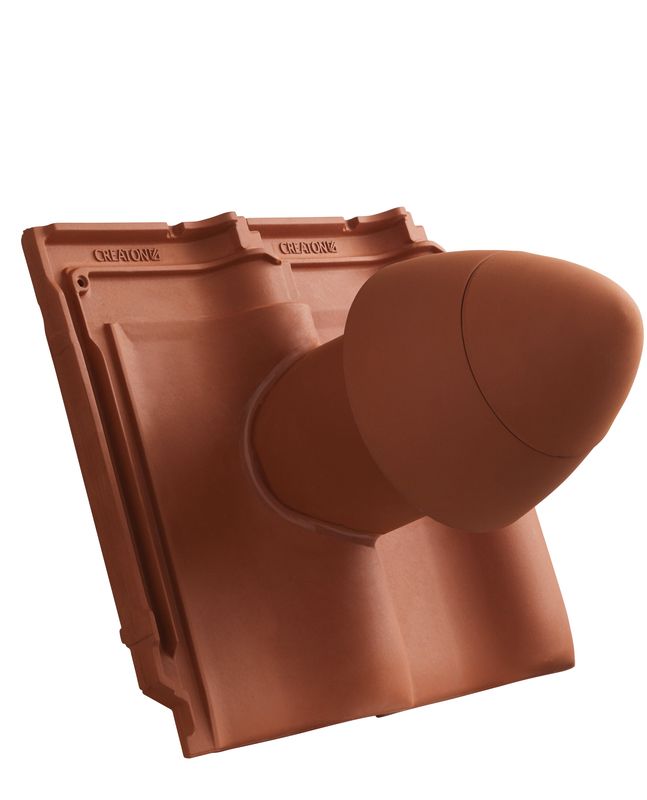

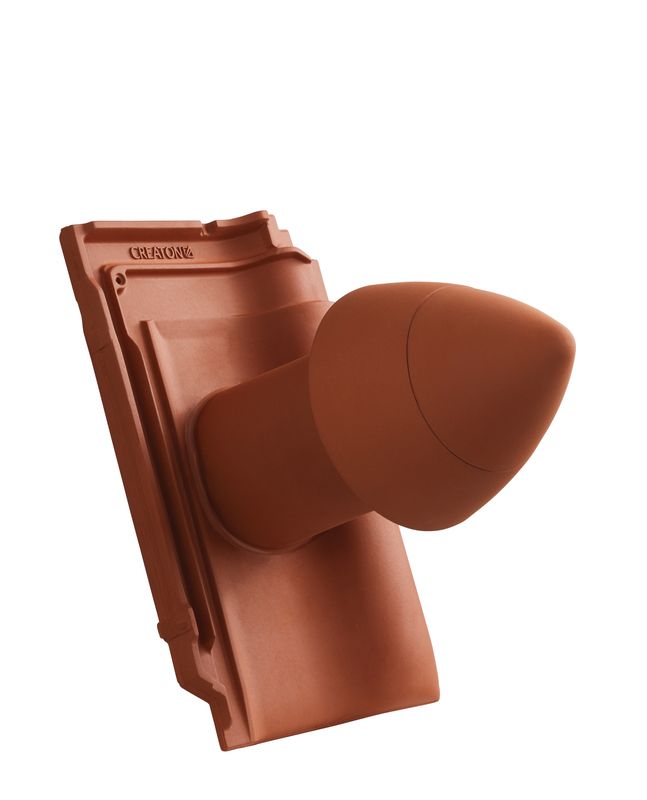

MZ3 KLASSIK SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MZ3 KLASSIK SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

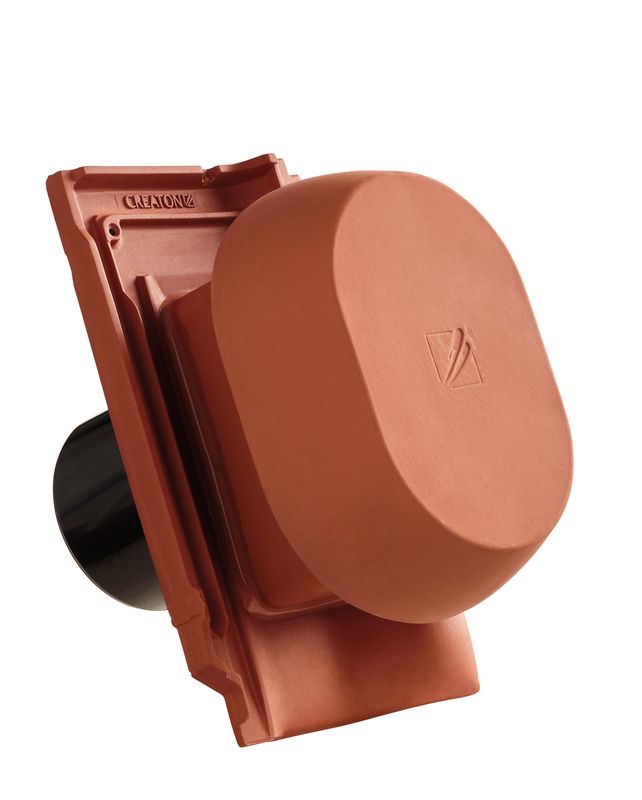

MZ3 KLASSIK SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

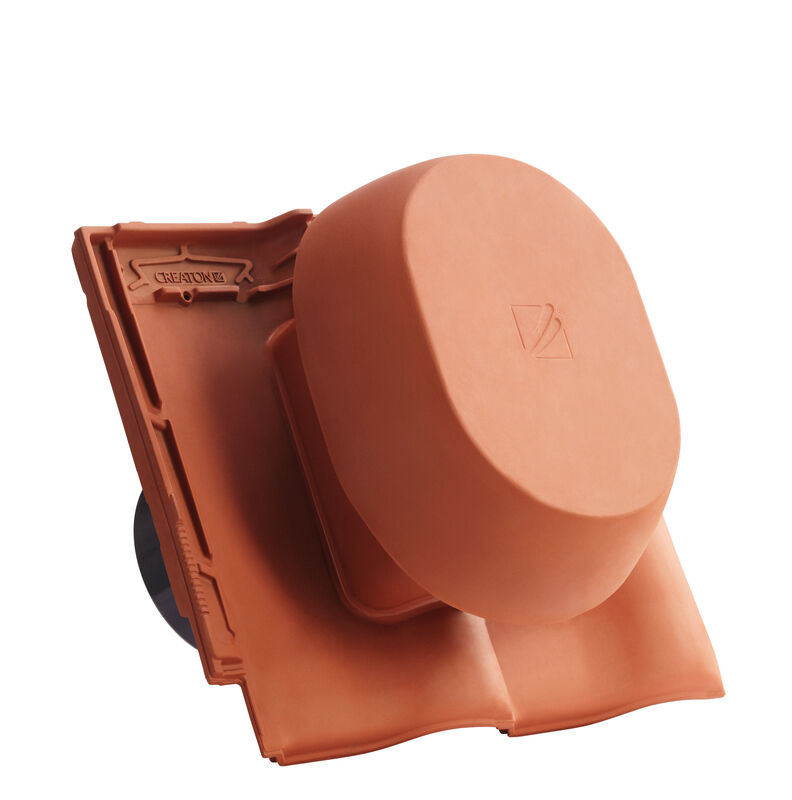

MZ3 KLASSIK SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

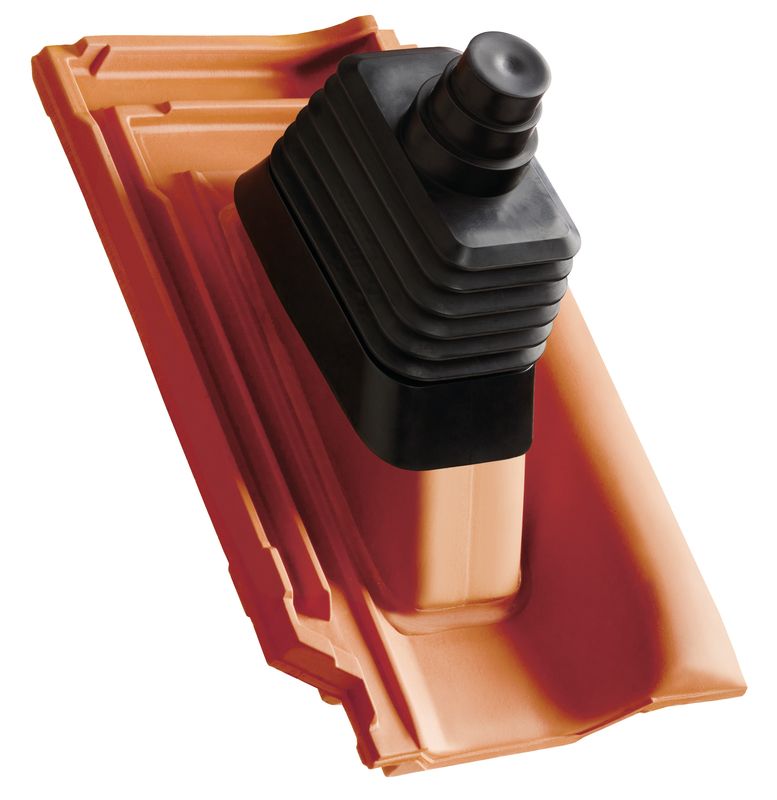

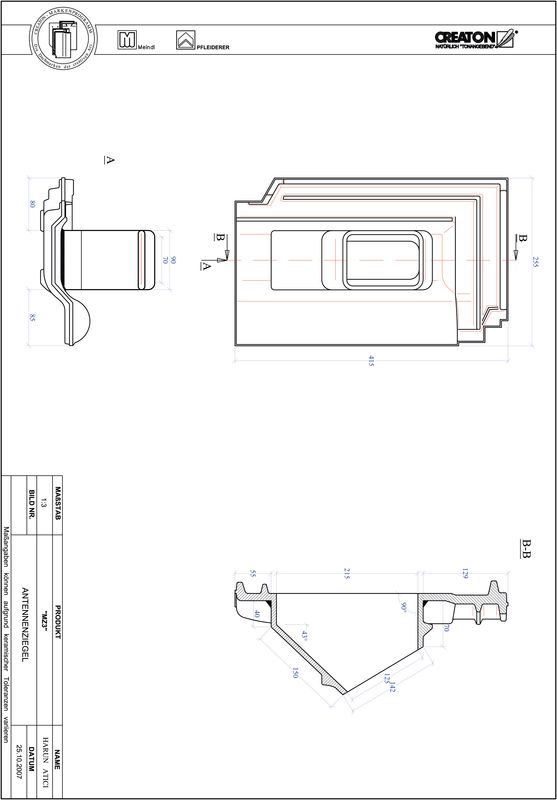

MZ3 KLASSIK Antennendurchgang

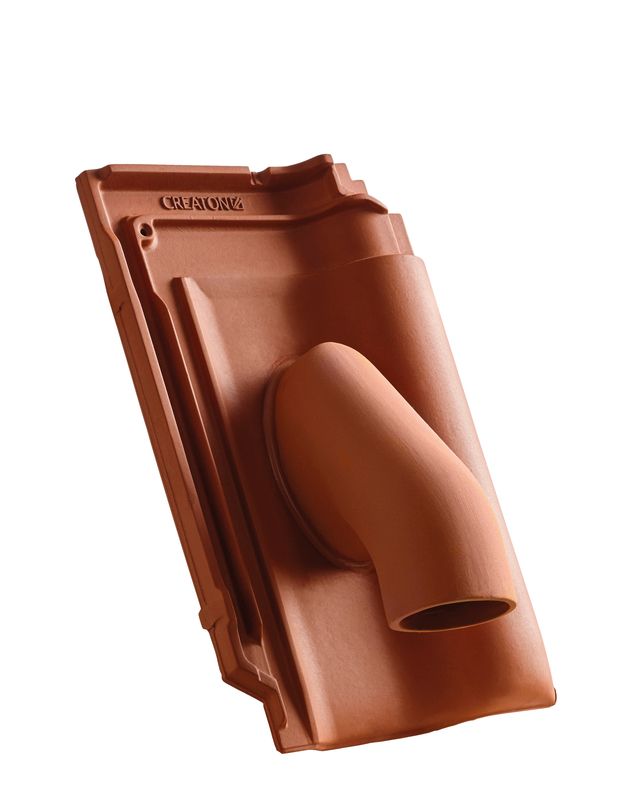

MZ3 KLASSIK Solar-Durchgangziegel

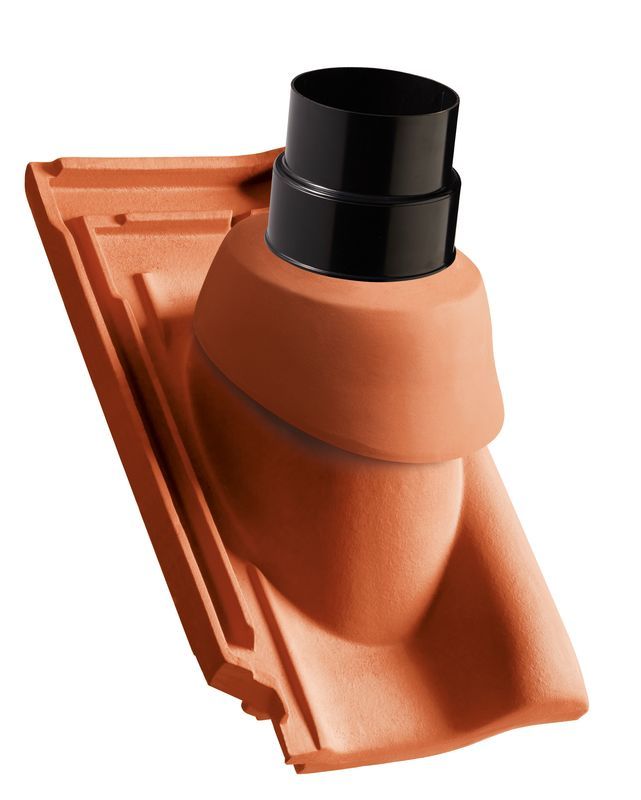

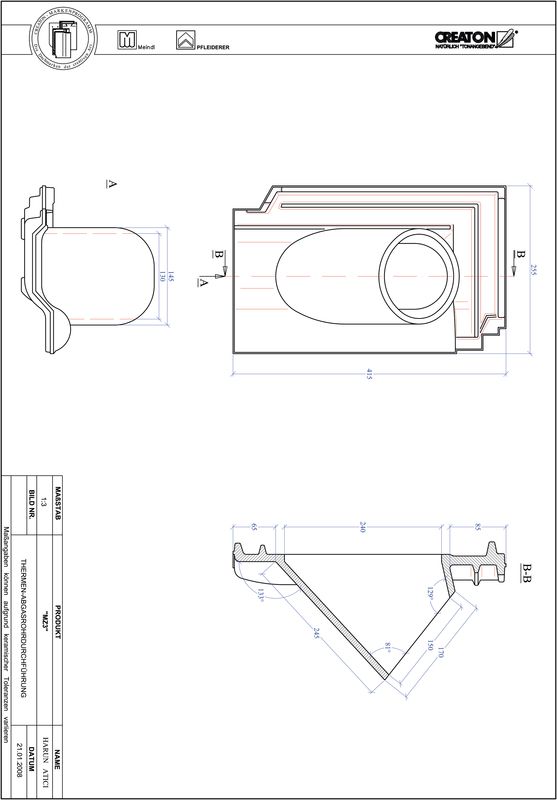

MZ3 KLASSIK Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

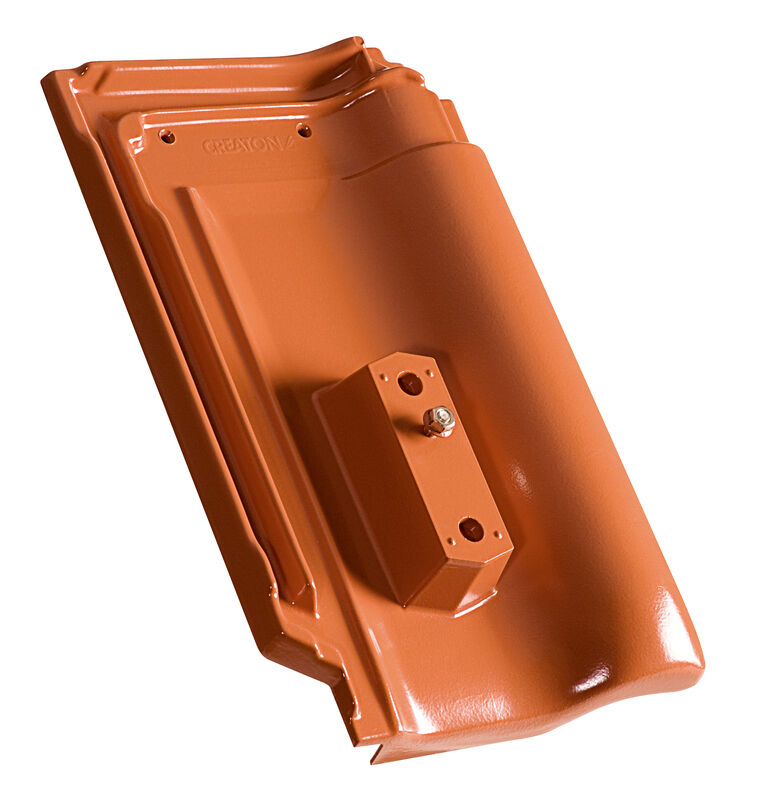

MZ3 KLASSIK Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

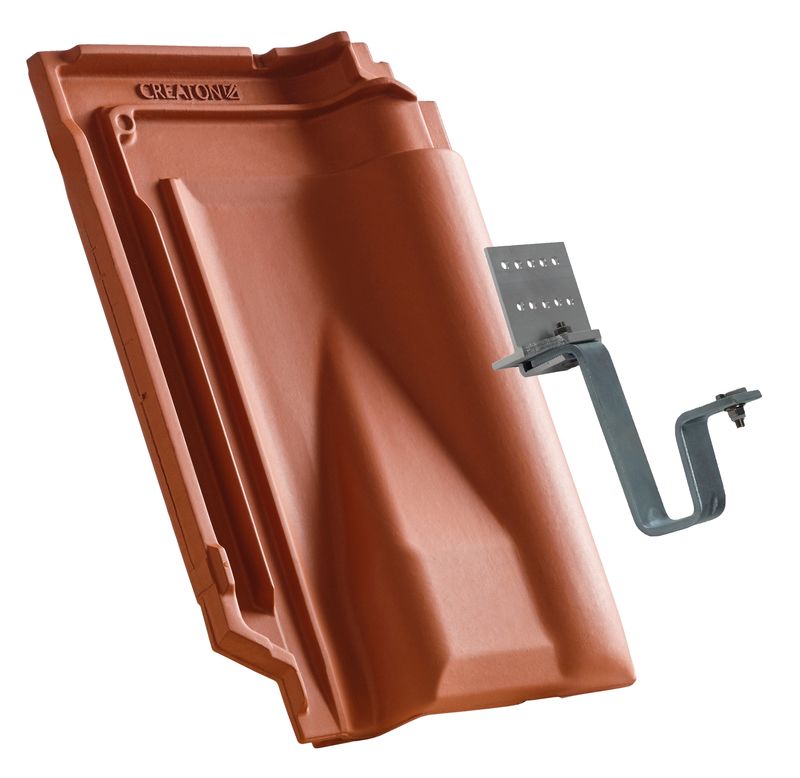

MZ3 KLASSIK System-Solarhalter-Set für Bohlenmontage

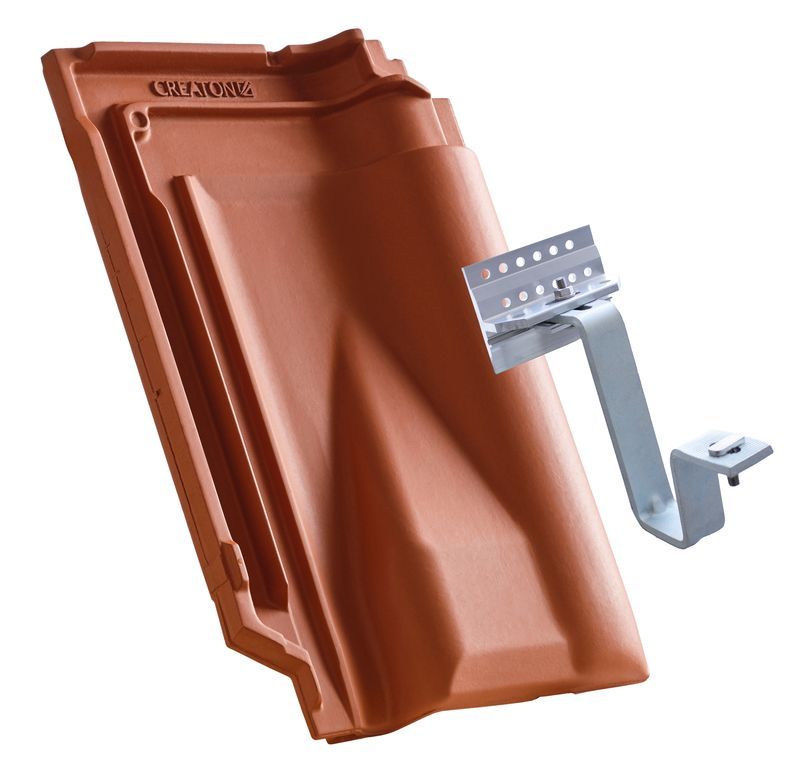

MZ3 KLASSIK System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 10

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

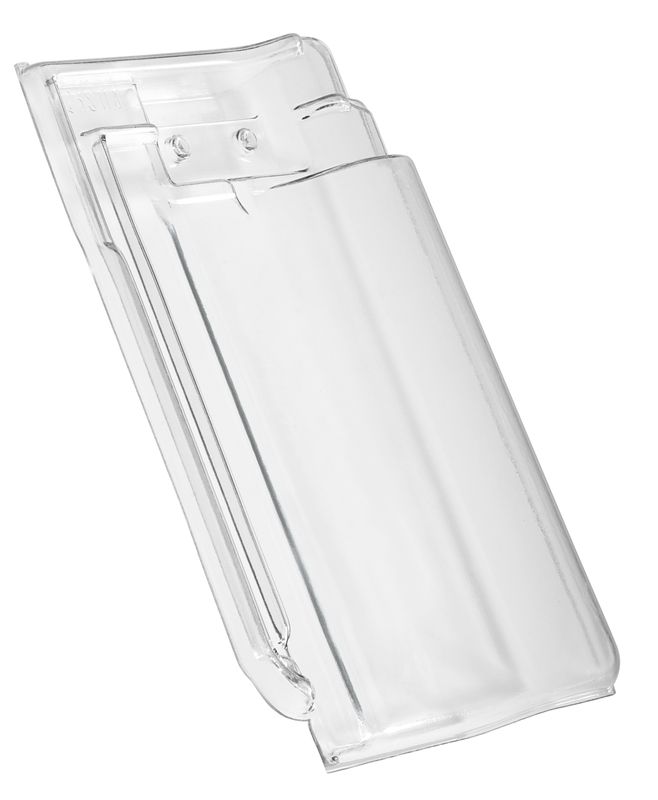

MZ3 KLASSIK Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einschlagklammer Tpy N3 (HAR, MZ3 KLA, OPT)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)
