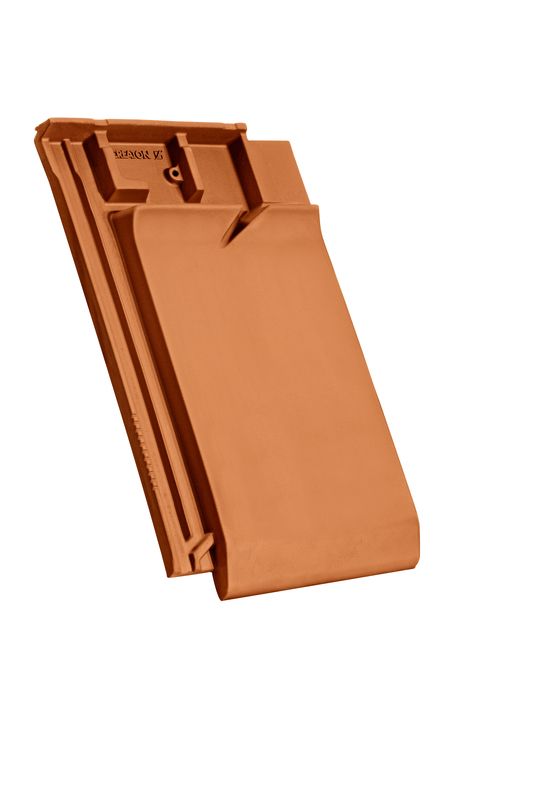

MIKADO NUANCE schieferton engobiert

MIKADO

Der ausgefeilte Glattziegel.

  • Die im Kopf- und Fußfalzbereich integrierte Verschiebemöglichkeit von ca. 29 mm bietet bei allen Neubau- und Renovierungsprojekten hohe Flexibilität und vereinfacht somit das Eindecken
  • Erstklassige Rohstoffe ermöglichen hohe Homogenität, geringes Schwindungsverhalten und der hohe Eisenoxidanteil erschafft unverfälschte, leuchtend intensive Farben
  • 2 Stabile Aufhängenasen sorgen für einen sicheren Halt und eine zuverlässige Hinterlüftung.
  • Kann nach ZVDH bei untergeordneten Gebäuden in Verbandsdeckung ab 10° Dachneigung mit einem wasserdichten Unterdach verlegt werden

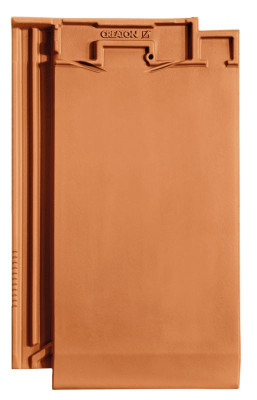

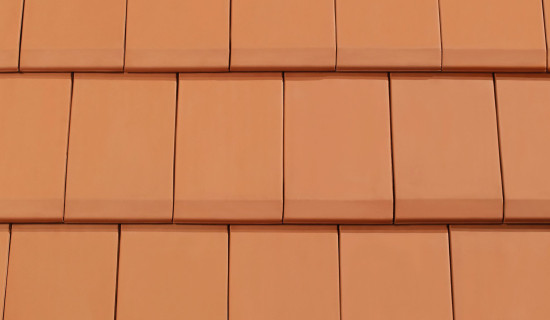

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert

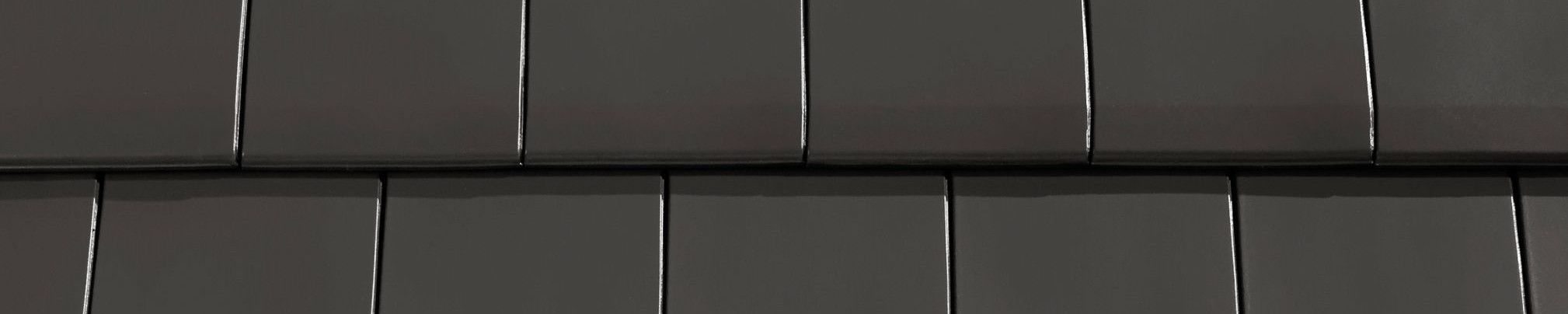

NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert

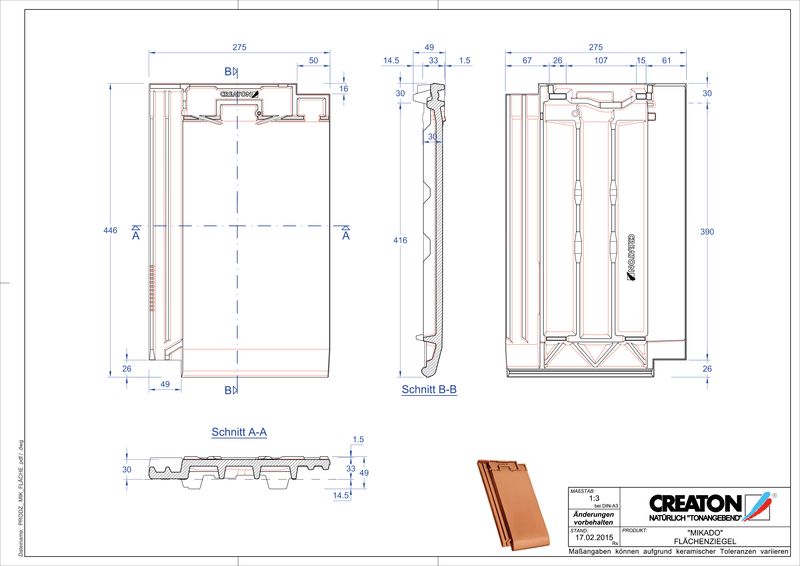

Technische Daten

Größe (ca.)275 x 446 mm
Deckbreite min. (ca.)227 mm
Deckbreite i.M. (ca.)229 mm
Deckbreite max. (ca.)231 mm
Decklänge min. (ca.)343 mm
Decklänge i.M. (ca.)357 mm
Decklänge max. (ca.)371 mm
Ziegelbedarf min. (ca.)11.7 Stück/m²
Ziegelbedarf i.M. (ca.)12.2 Stück/m²
Ziegelbedarf max. (ca.)12.8 Stück/m²
Gewicht je Stück (ca.)3.4 kg/Stück
Gewicht je m² (ca.)39.8 kg/m²
Gewicht je Palette (ca.)841 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Technische Zeichnungen

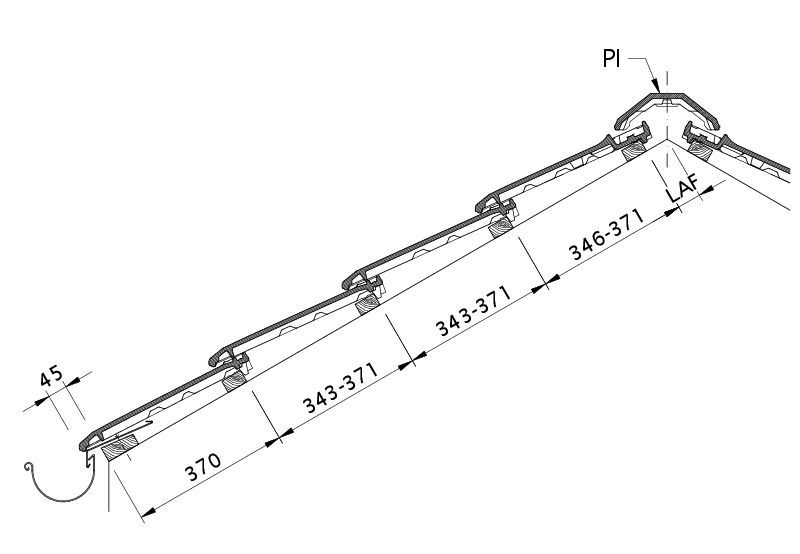

Zeichnung MIKADO Dachquerschnitt DQF
Zeichnung MIKADO Dachquerschnitt DQF

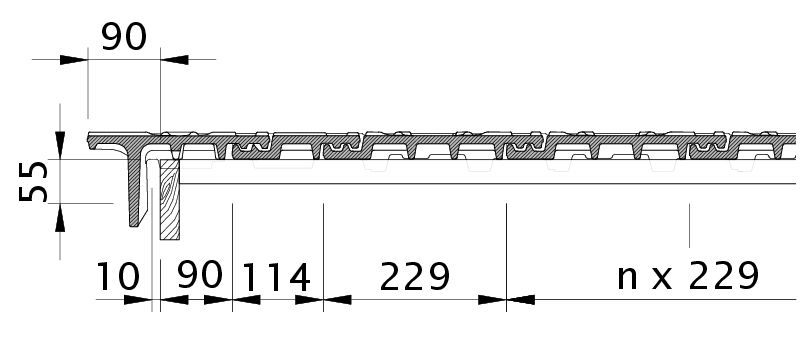

Zeichnung MIKADO Ortgangziegel links mit Ortgangbrett OBL
Zeichnung MIKADO Ortgangziegel links mit Ortgangbrett OBL

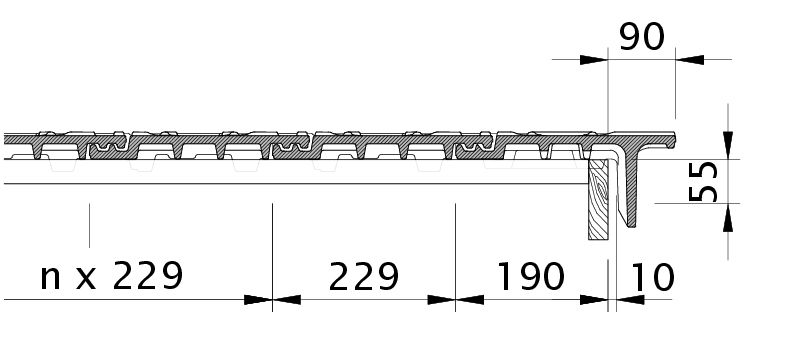

Zeichnung MIKADO Ortgangziegel rechts mit Ortgangbrett OBR
Zeichnung MIKADO Ortgangziegel rechts mit Ortgangbrett OBR

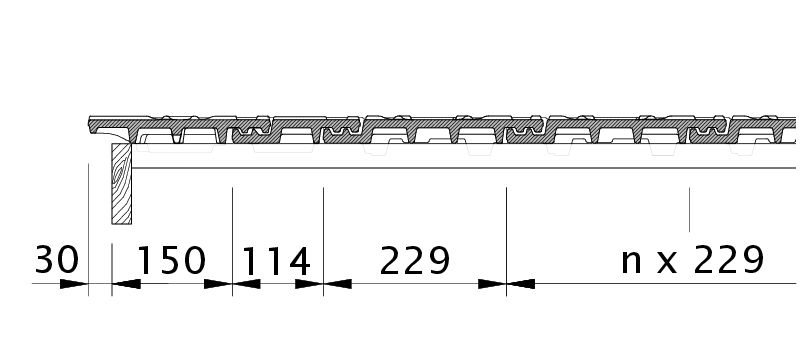

Zeichnung MIKADO Ortgang links mit Ortgangblech und Doppelwulst ODL
Zeichnung MIKADO Ortgang links mit Ortgangblech und Doppelwulst ODL

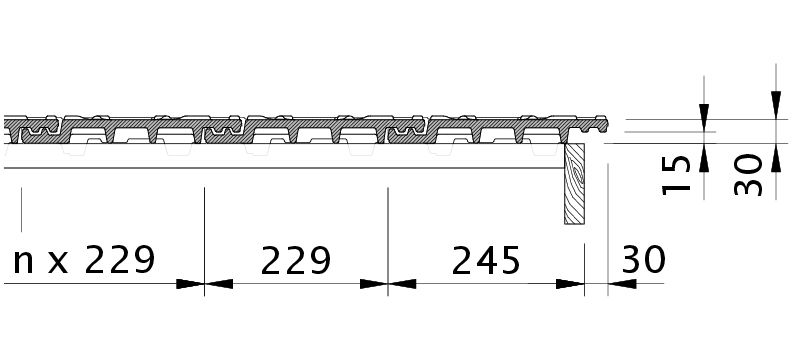

Zeichnung MIKADO Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung MIKADO Ortgang rechts mit Ortgangblech und Flächenziegel OFR

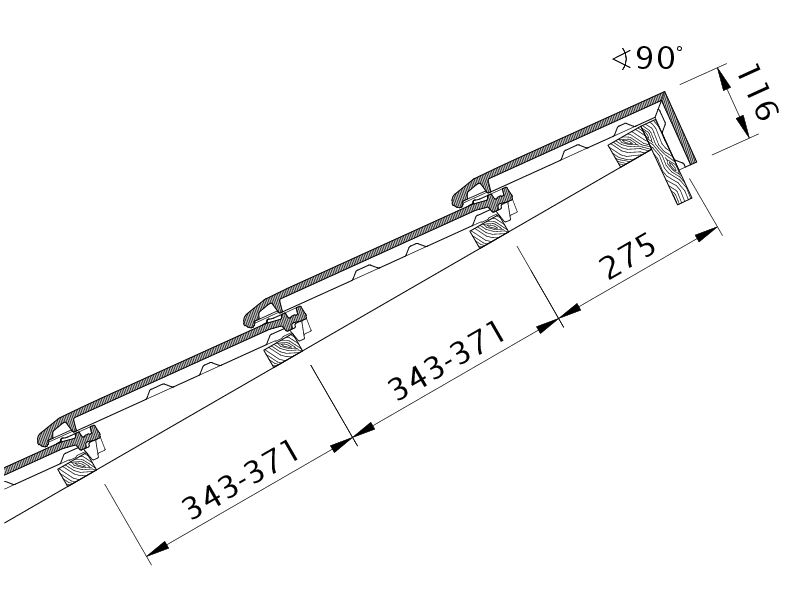

Zeichnung MIKADO Pultdach-Ausführung PDA
Zeichnung MIKADO Pultdach-Ausführung PDA

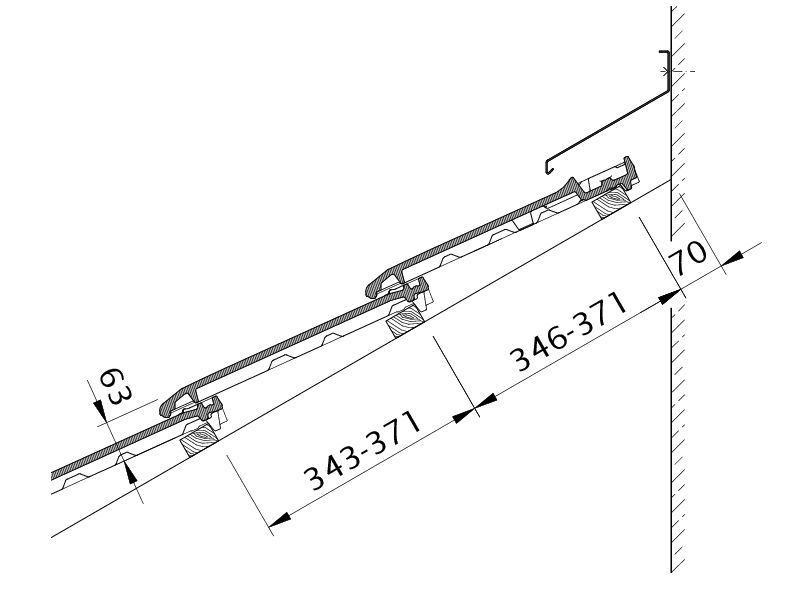

Zeichnung MIKADO Wandanschluss oben mit FALZ WMF
Zeichnung MIKADO Wandanschluss oben mit FALZ WMF

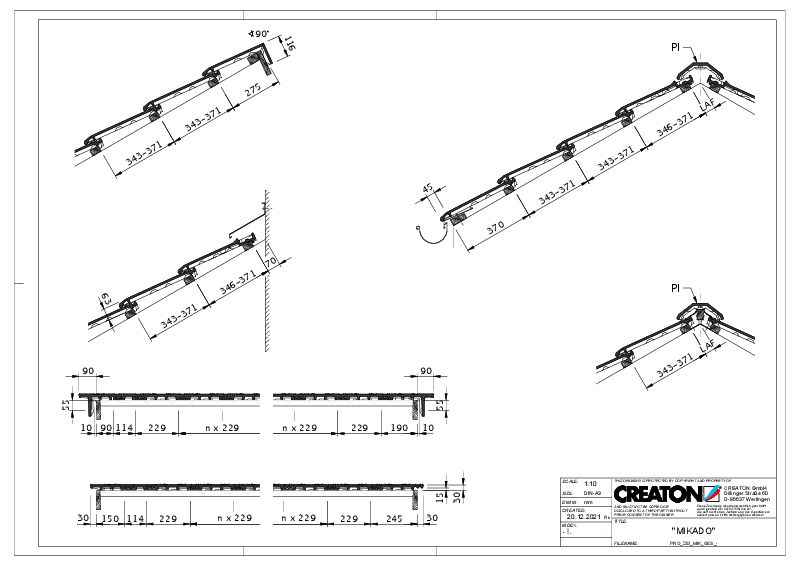

Zeichnung MIKADO Gesamtansicht GES
Zeichnung MIKADO Gesamtansicht GES

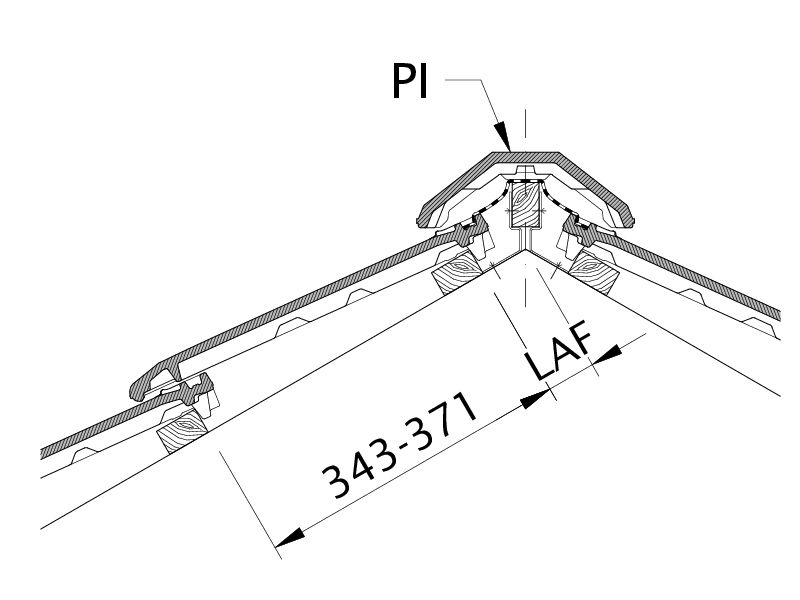

Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF
Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Stück/lfmLAF707065605550454030
PI 2.8 Stück/lfmFLA959080757060605055
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Stück/lfmLAF707065555045403015
PI 2.8 Stück/lfmFLA10510090858070706065
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Stück/lfmLAF65656050453530205
PI 2.8 Stück/lfmFLA115110100959085857585

Zubehörsortiment

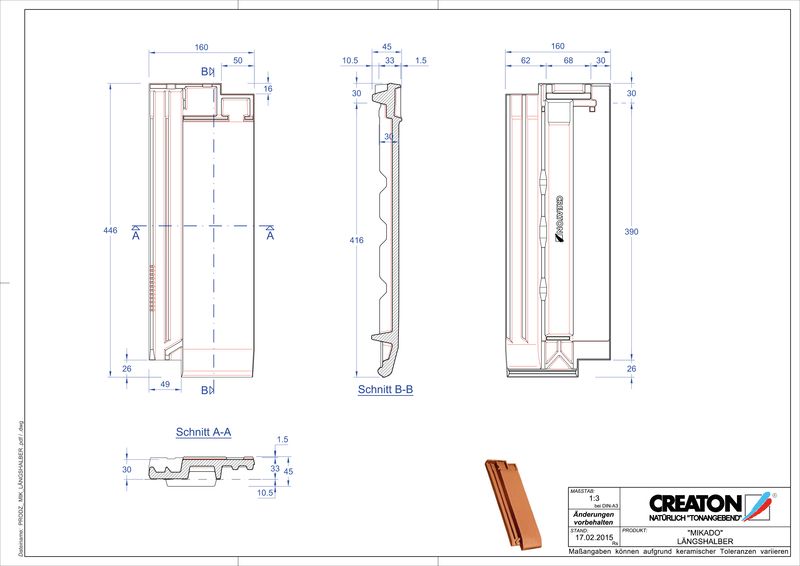

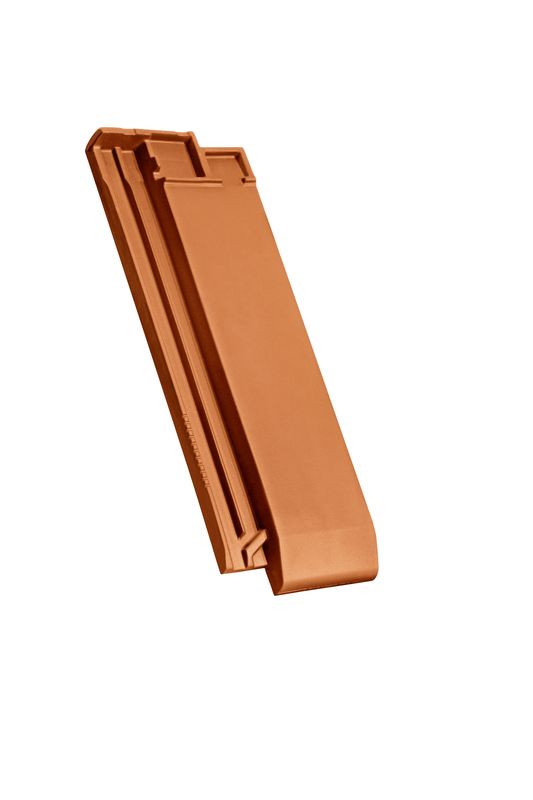

MIK Längshalber

MIK Längshalber

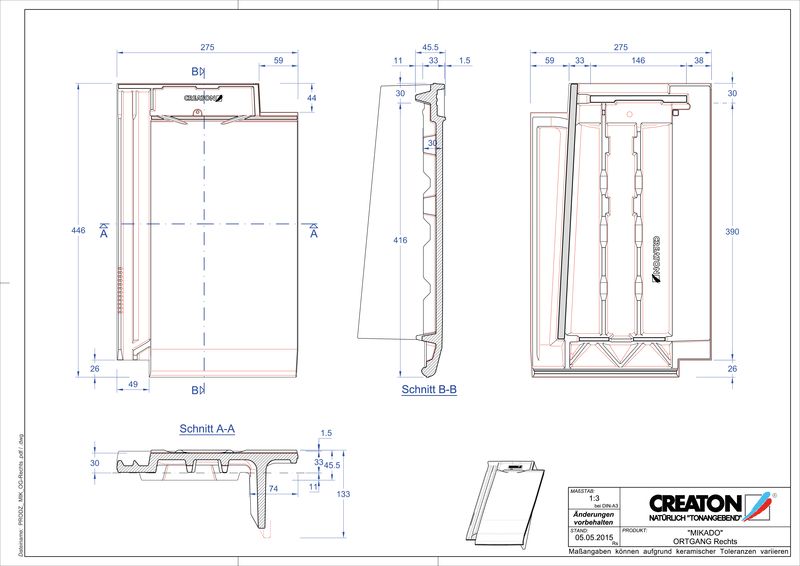

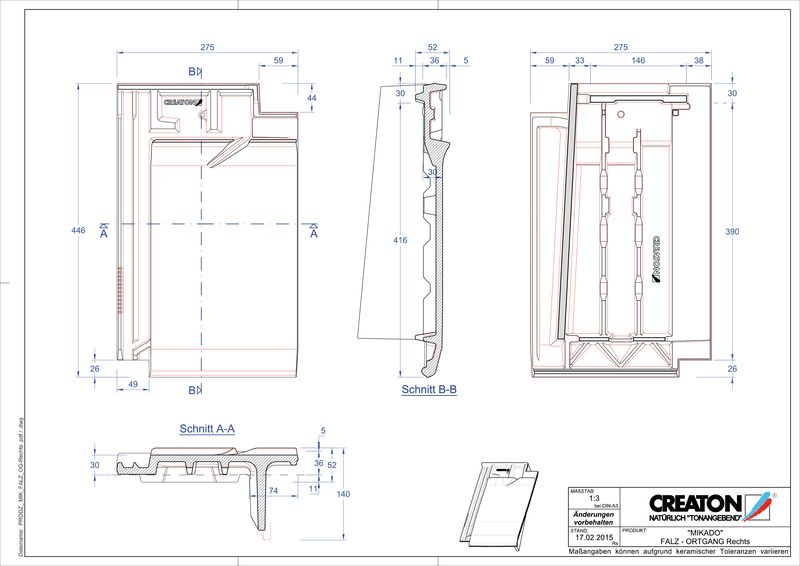

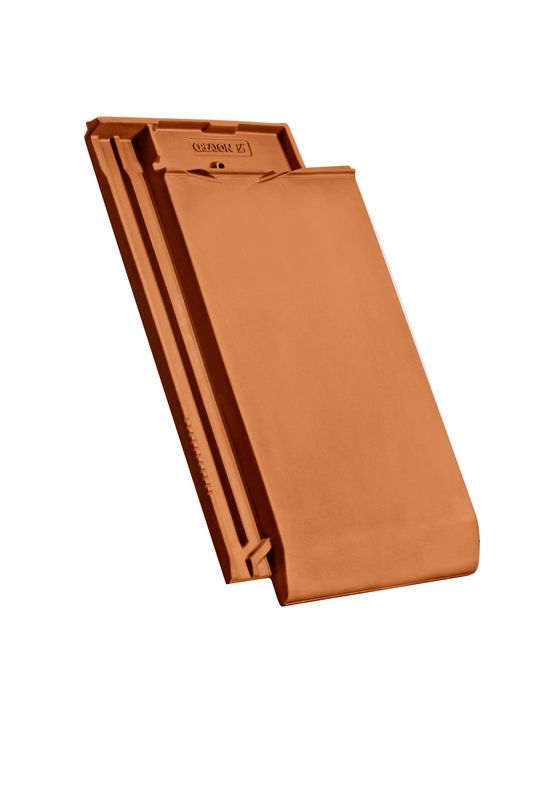

MIK Ortgangziegel rechts

MIK Ortgangziegel rechts

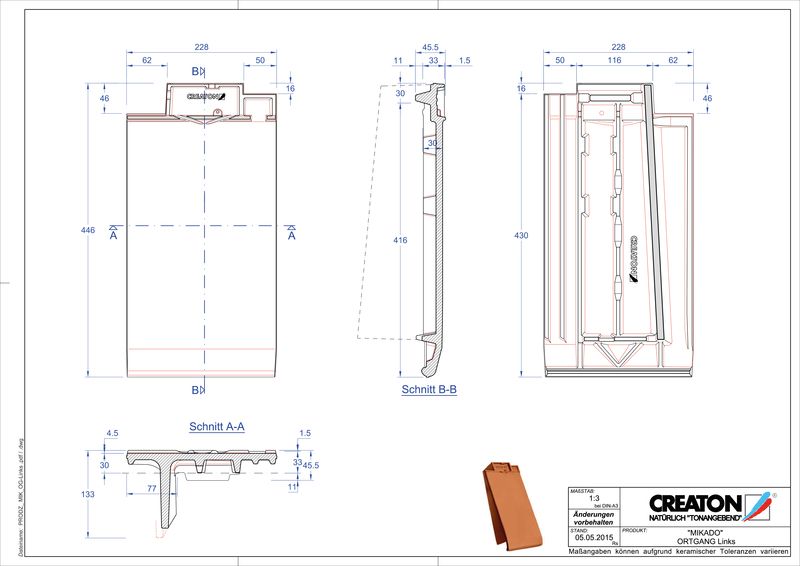

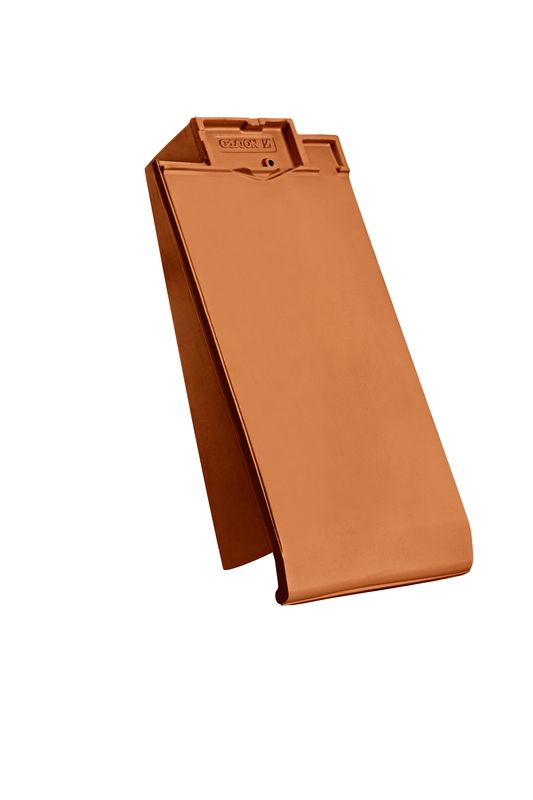

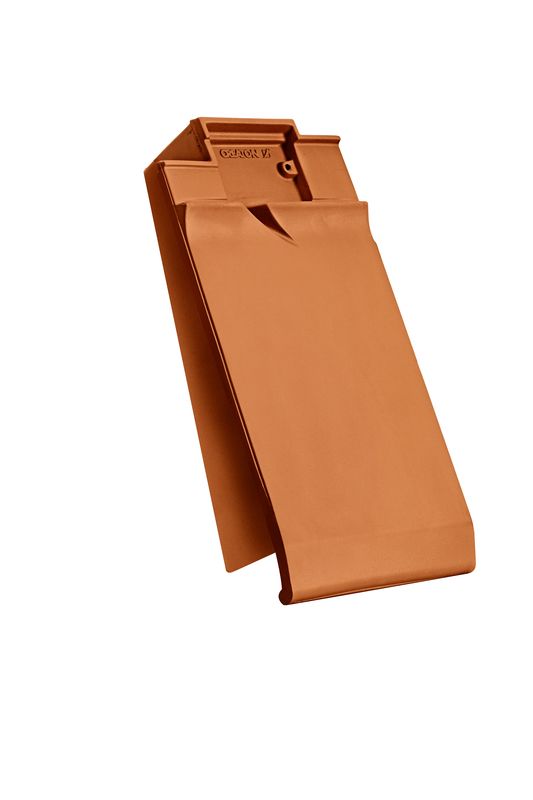

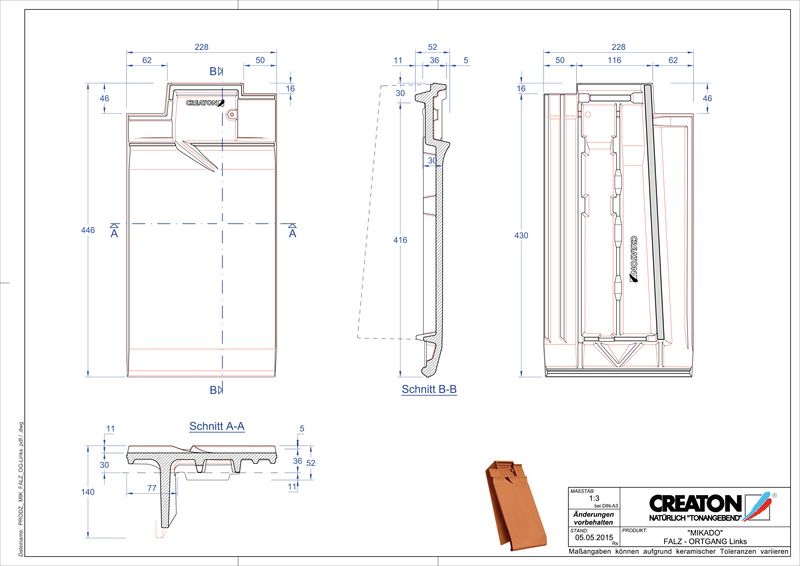

MIK Ortgangziegel links

MIK Ortgangziegel links

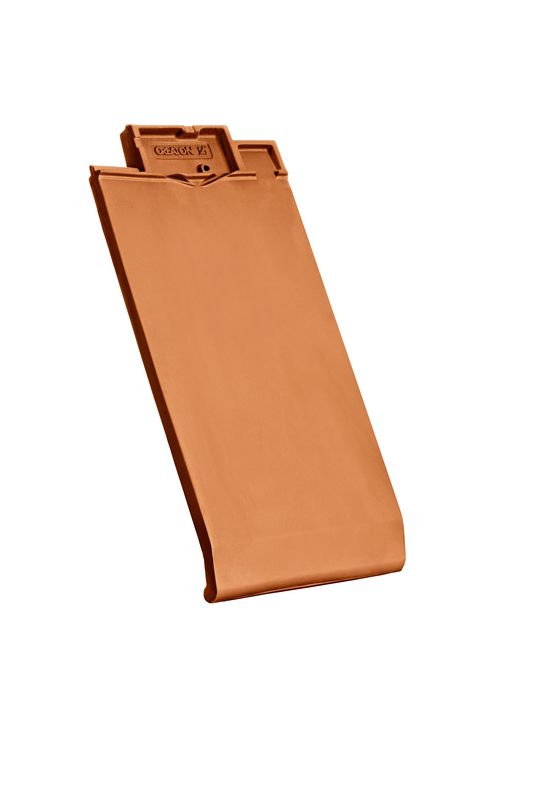

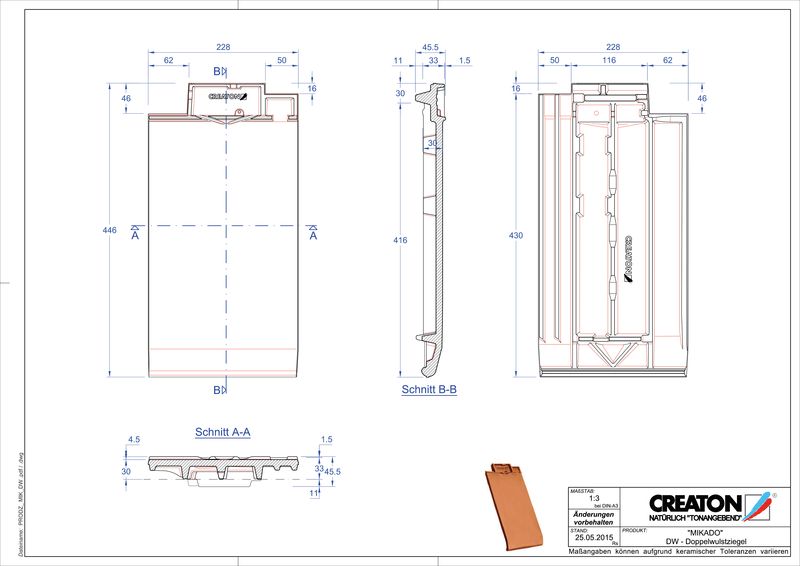

MIK Doppelwulstziegel

MIK Doppelwulstziegel

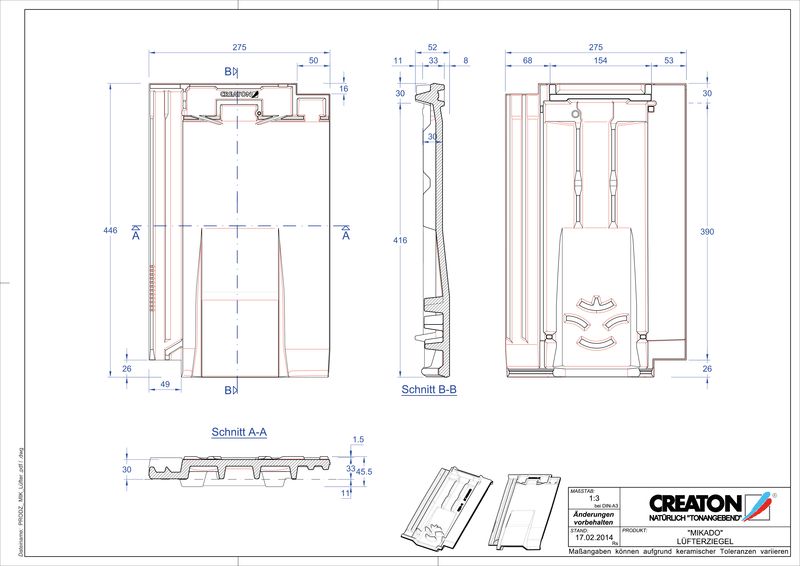

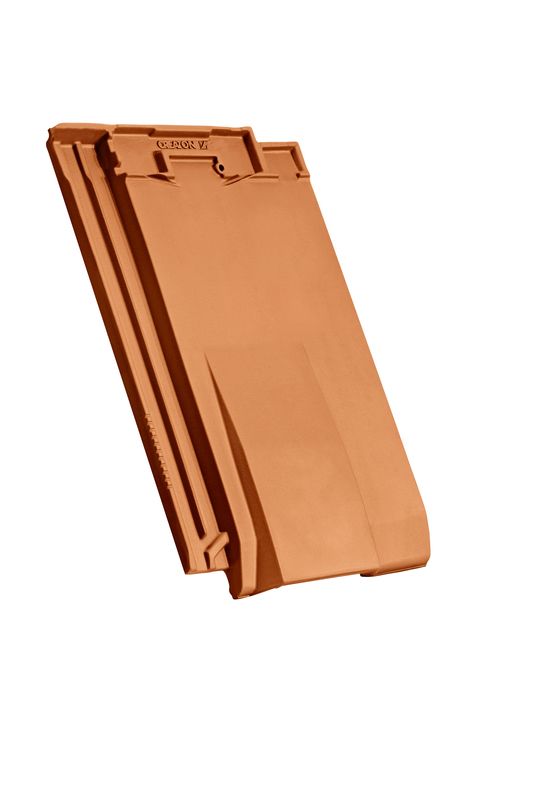

MIK Lüfterziegel

MIK Lüfterziegel

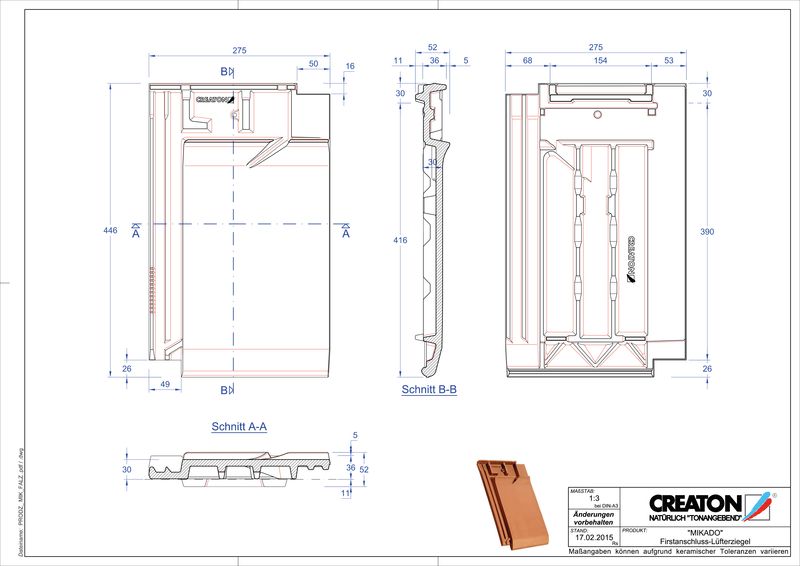

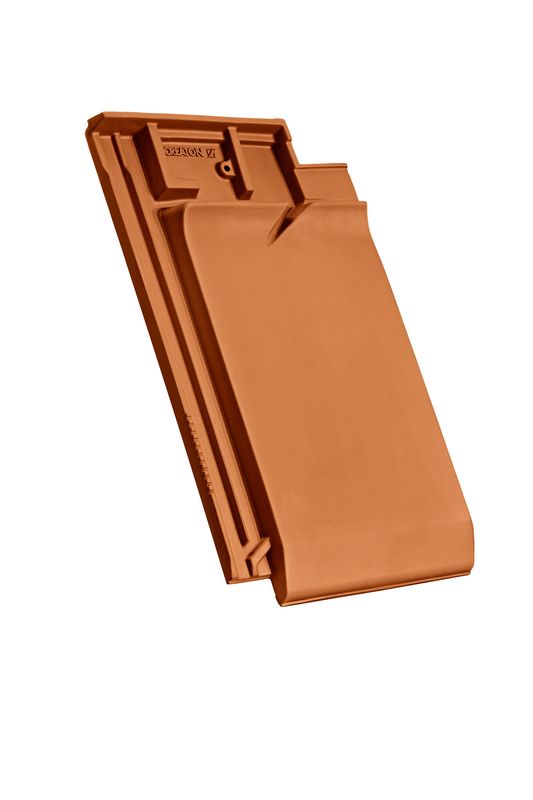

MIK Firstanschluss-Lüfterziegel

MIK Firstanschluss-Lüfterziegel

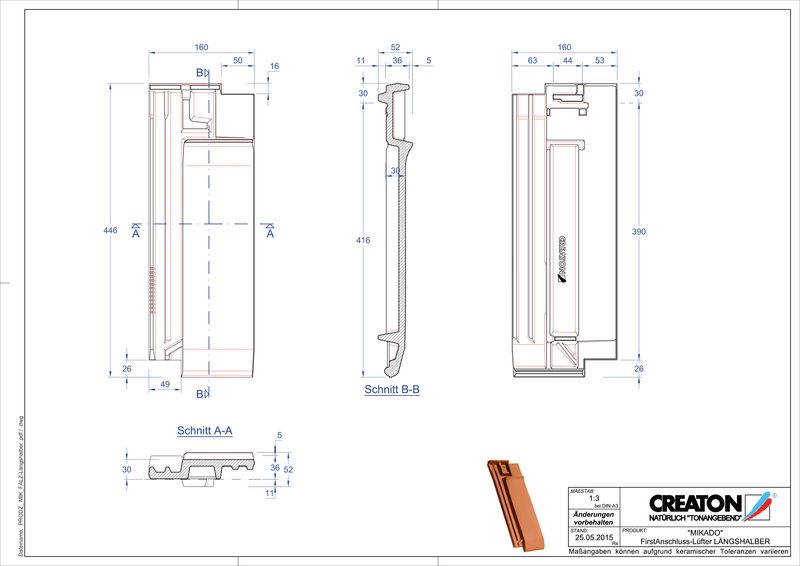

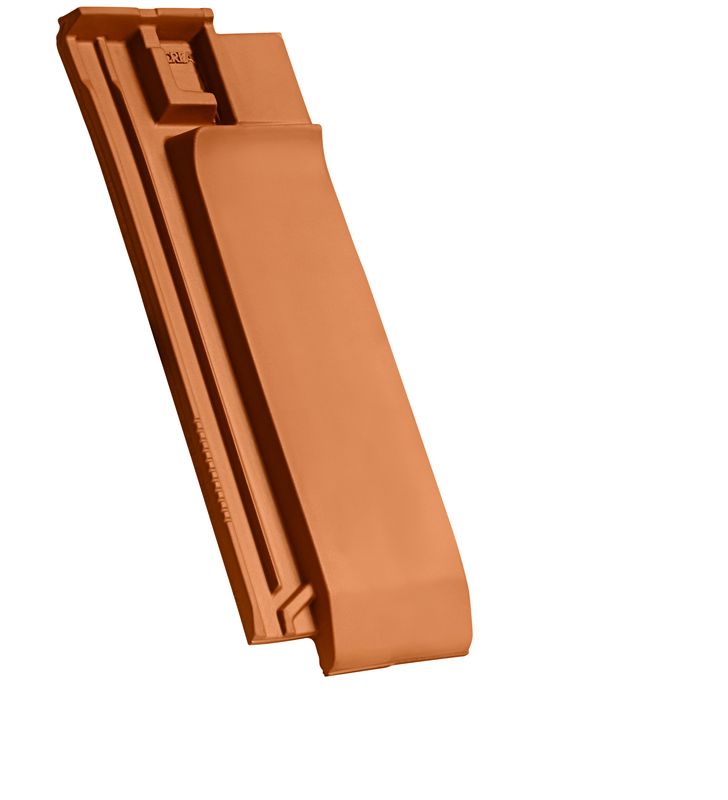

MIK Firstanschluss-Lüfter-Längshalber

MIK Firstanschluss-Lüfter-Längshalber

MIK Firstanschluss-Lüfter-Ortgangziegel rechts

MIK Firstanschluss-Lüfter-Ortgangziegel rechts

MIK Firstanschluss-Lüfter-Ortgangziegel links

MIK Firstanschluss-Lüfter-Ortgangziegel links

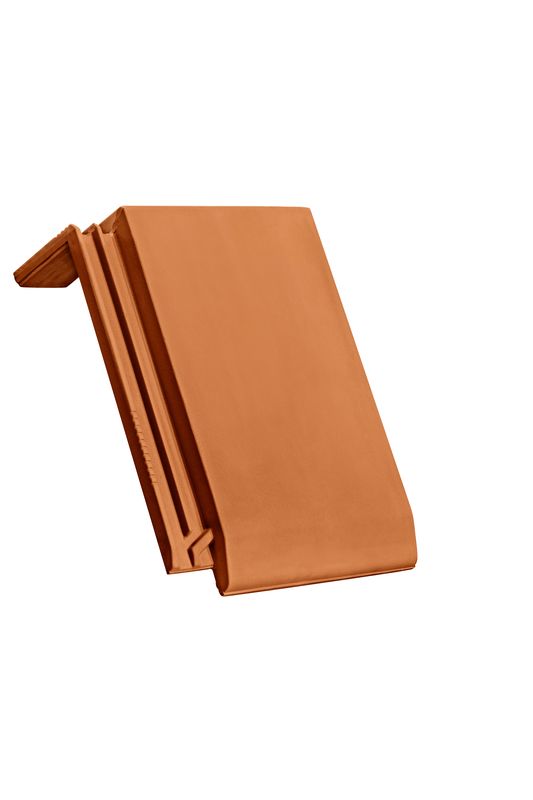

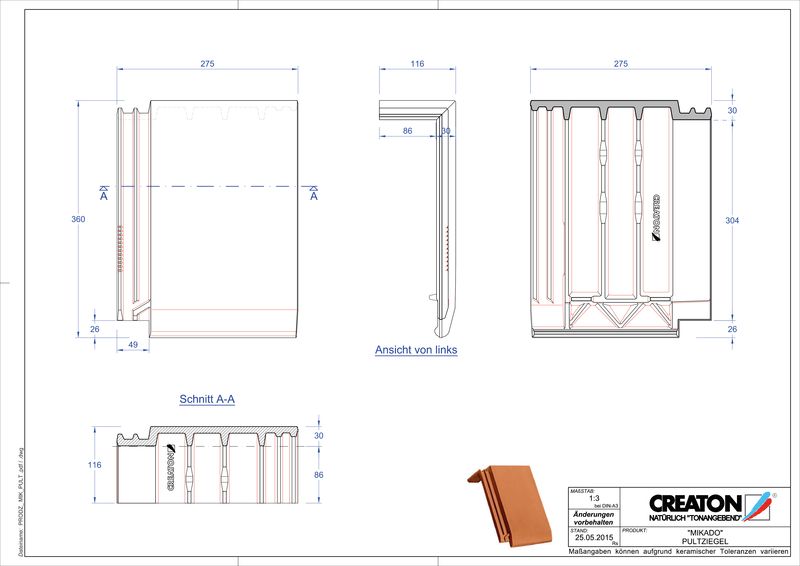

MIK Pultziegel garniert standard

MIK Pultziegel garniert standard

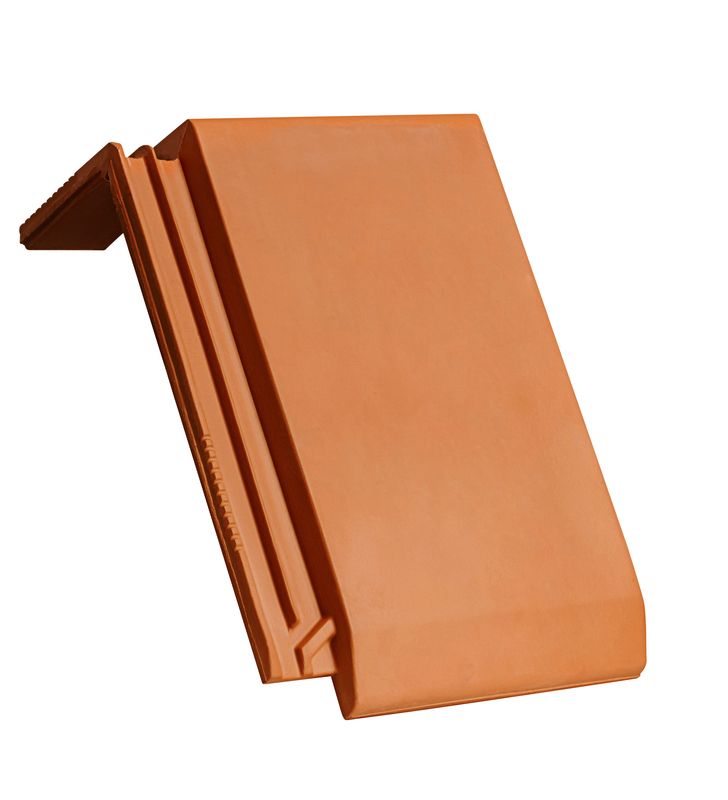

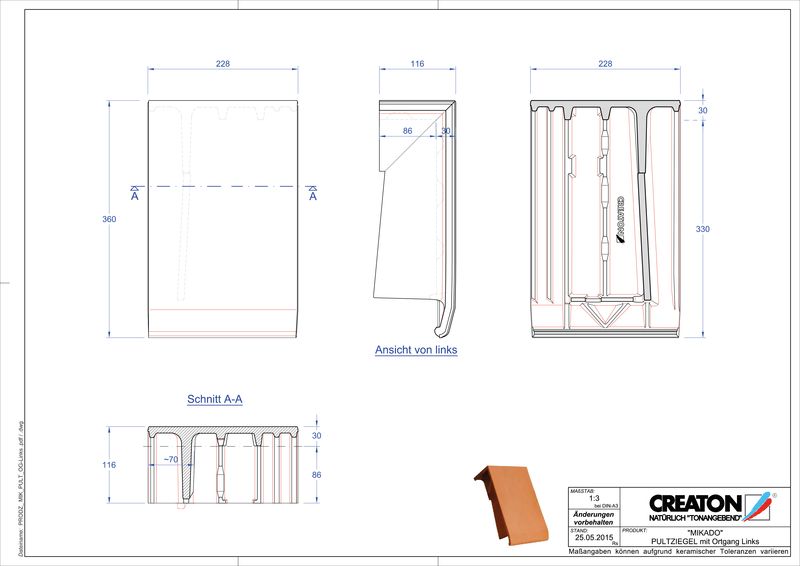

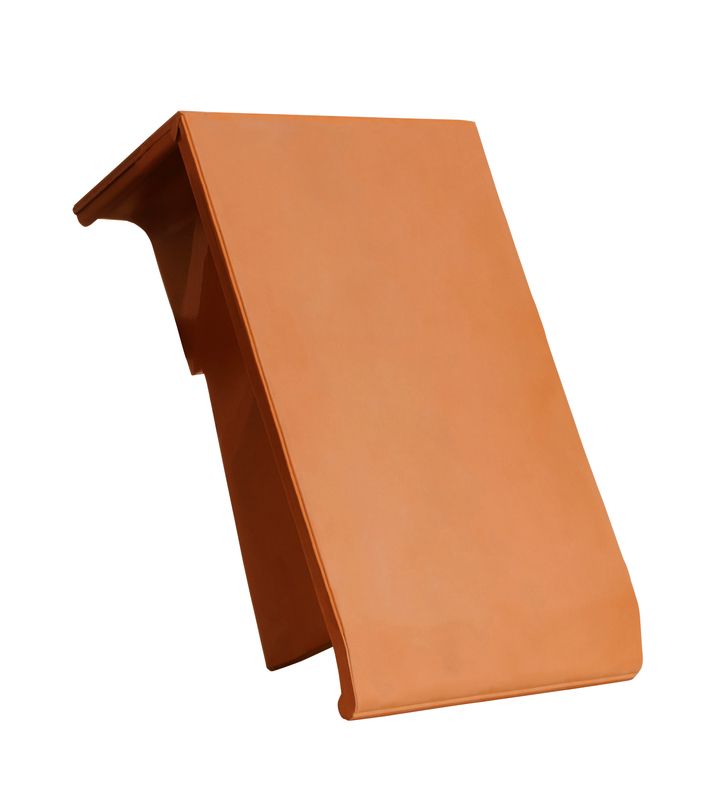

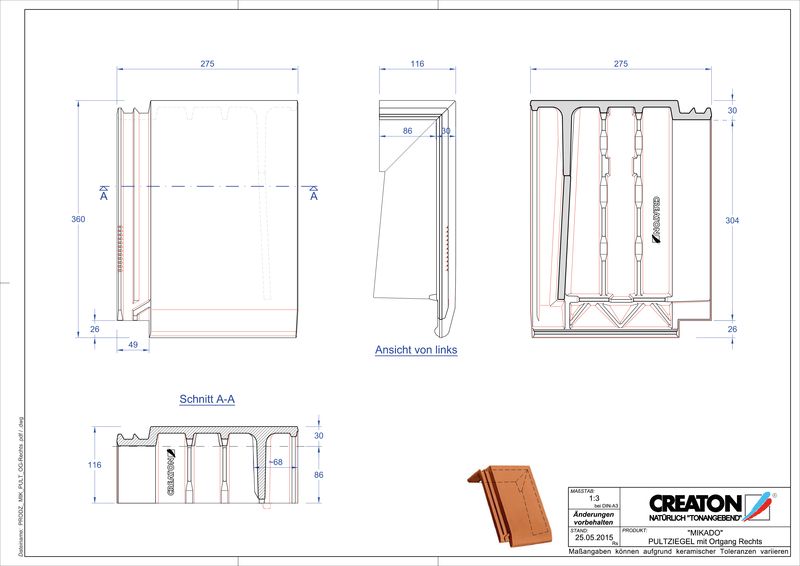

MIK Pult-Ortgangziegel garniert standard rechts

MIK Pult-Ortgangziegel garniert standard rechts

MIK Pult-Ortgangziegel garniert standard links

MIK Pult-Ortgangziegel garniert standard links

MIK Pultziegel garniert Sondermaß

MIK Pultziegel garniert Sondermaß

MIK Pult-Ortgangziegel garniert Sondermaß rechts

MIK Pult-Ortgangziegel garniert Sondermaß rechts

MIK Pult-Ortgangziegel garniert Sondermaß links

MIK Pult-Ortgangziegel garniert Sondermaß links

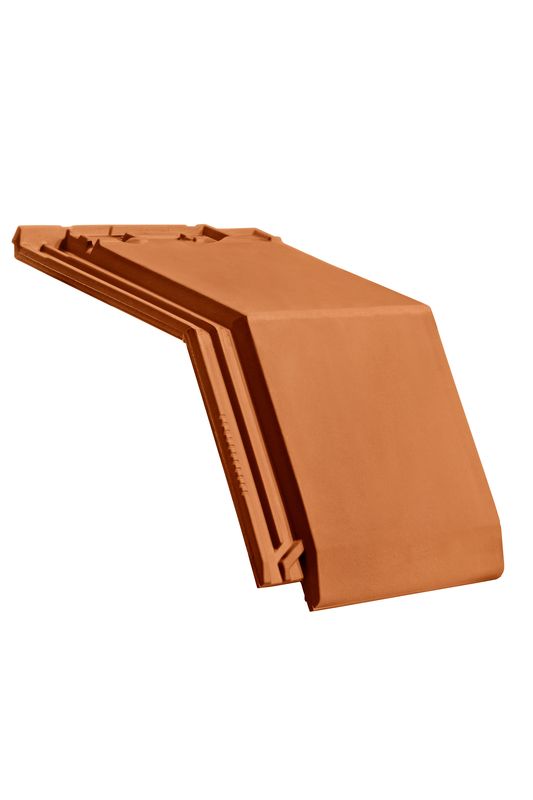

MIK Mansard-/Knickziegel garniert Sondermaß

MIK Mansard-/Knickziegel garniert Sondermaß

MIK Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MIK Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MIK Mansard-/Knick-Ortgangziegel garniert Sondermaß links

MIK Mansard-/Knick-Ortgangziegel garniert Sondermaß links

MIK Firstanschluss-Lüfter-Doppelwulstziegel

MIK Firstanschluss-Lüfter-Doppelwulstziegel

Sortiment für Dachentlüftungen und - durchdringungen

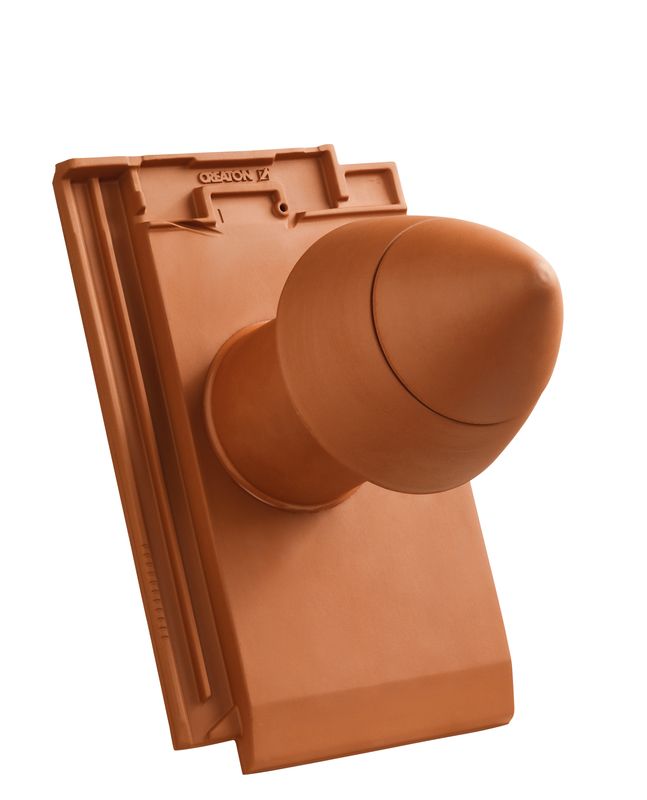

MIK SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MIK SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

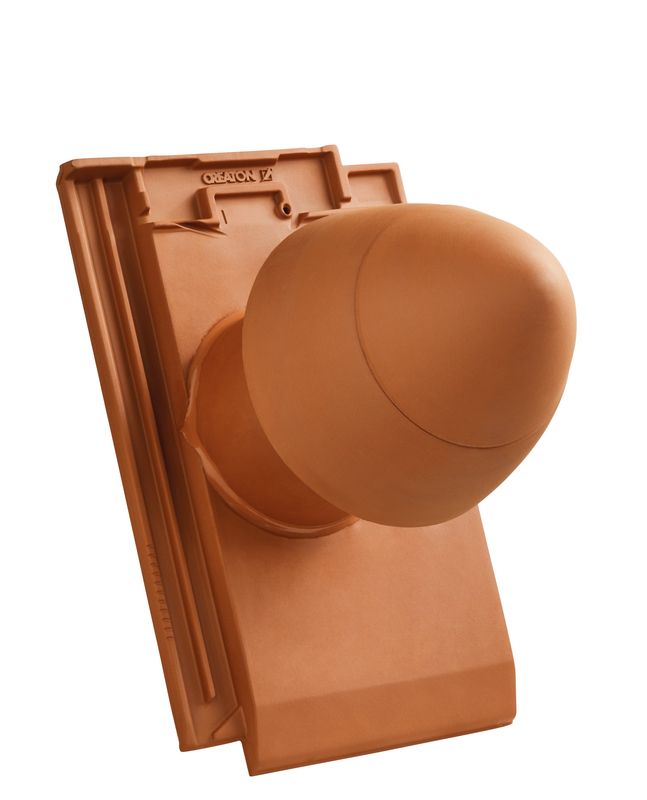

MIK SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MIK SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

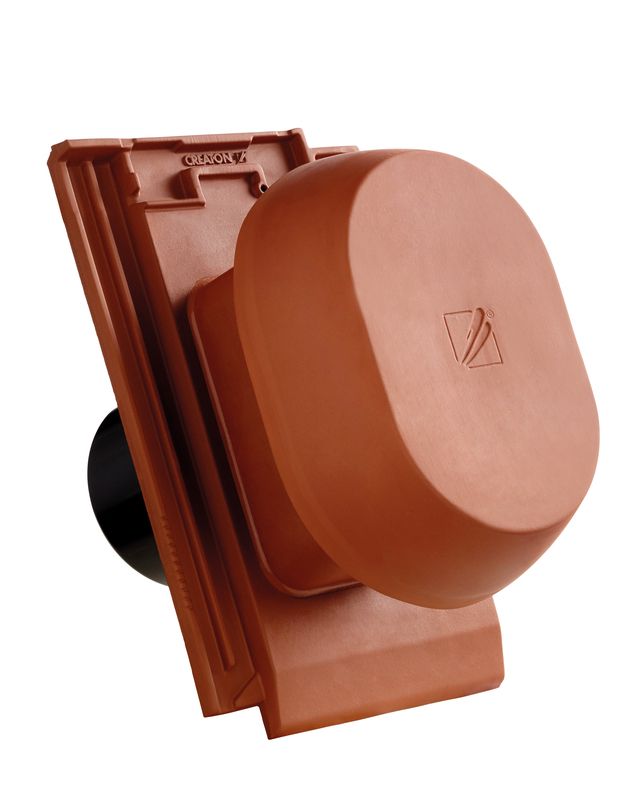

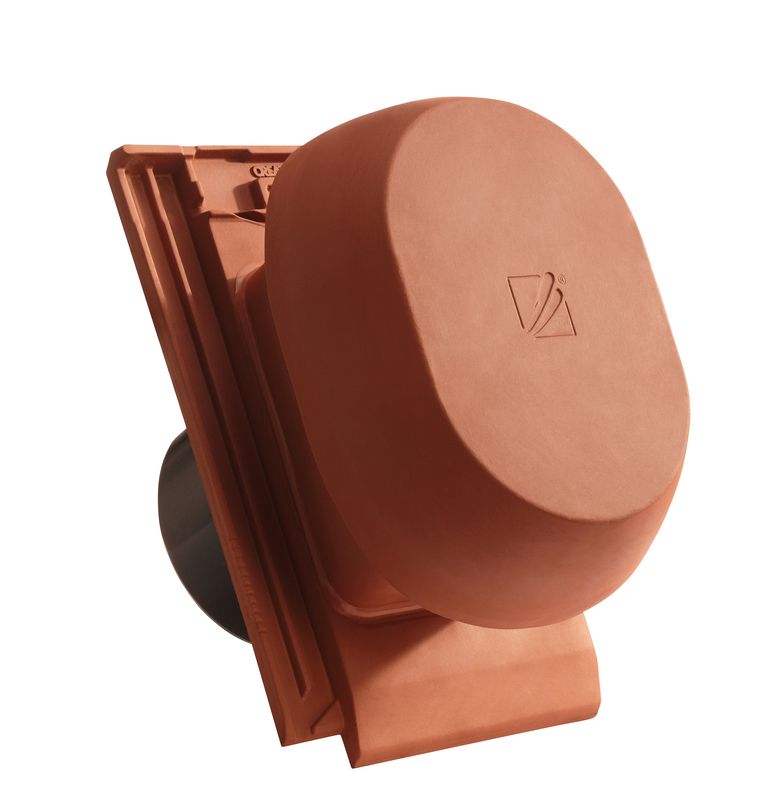

MIK SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

MIK SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

MIK SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

MIK SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

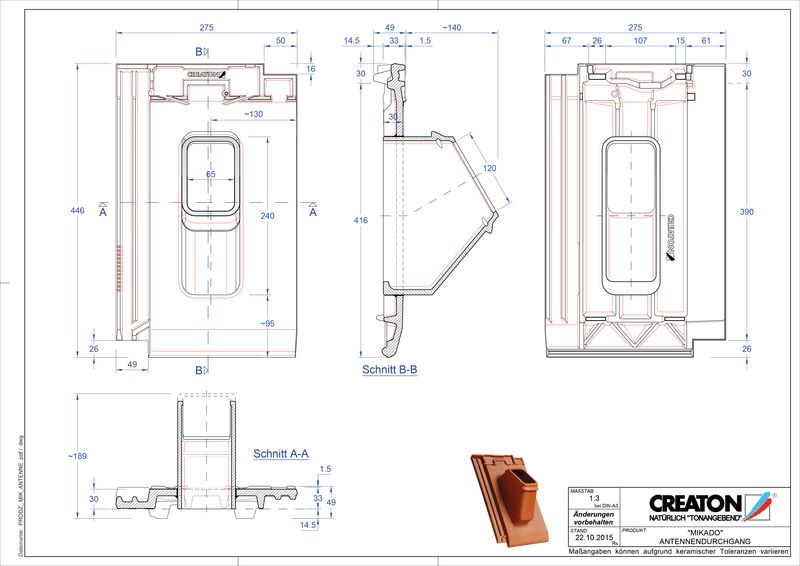

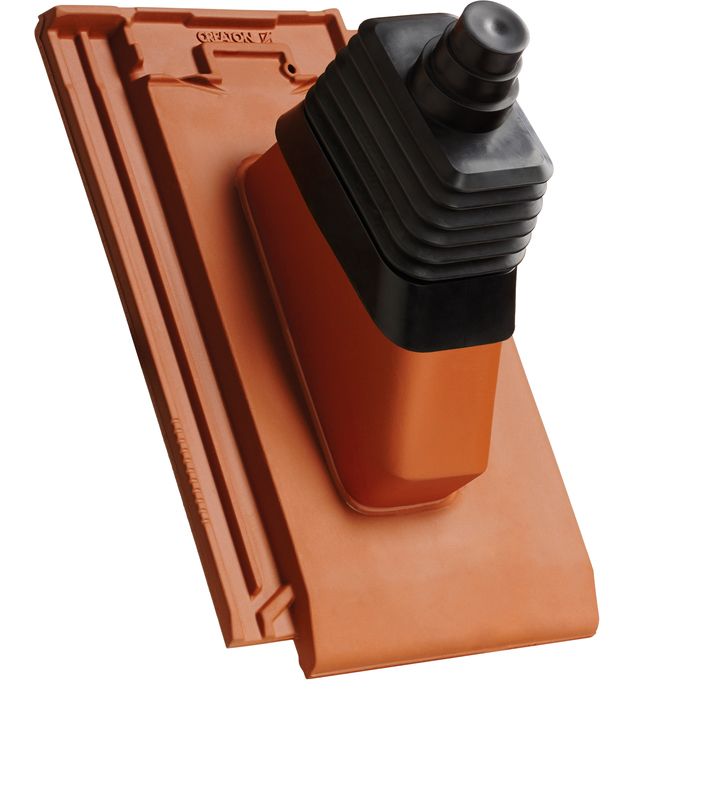

MIK Antennendurchgang

MIK Antennendurchgang

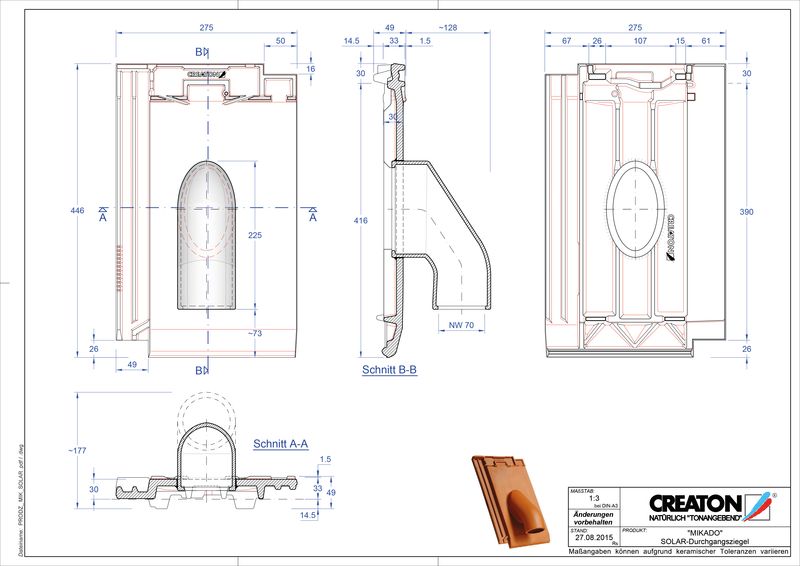

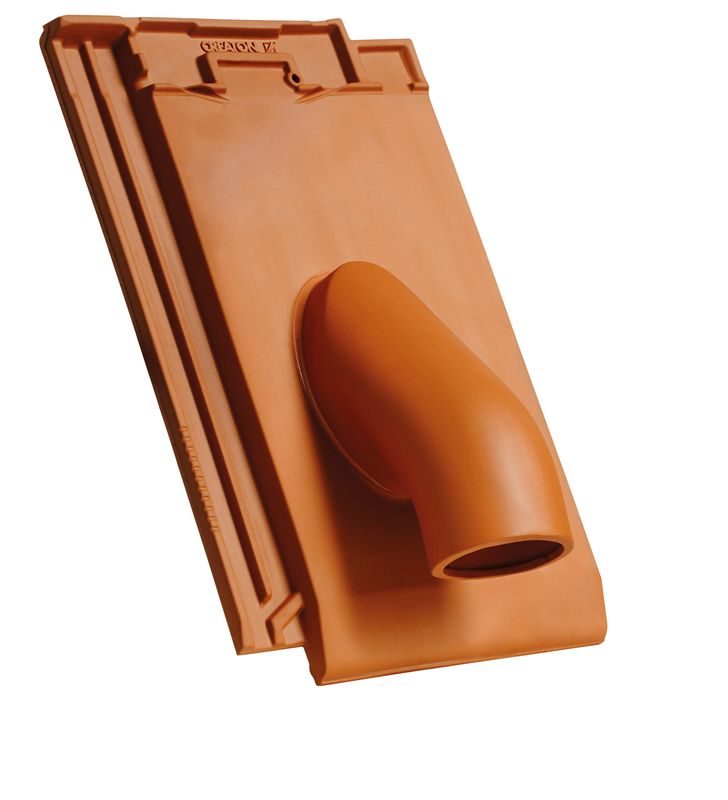

MIK Solar-Durchgangziegel

MIK Solar-Durchgangziegel

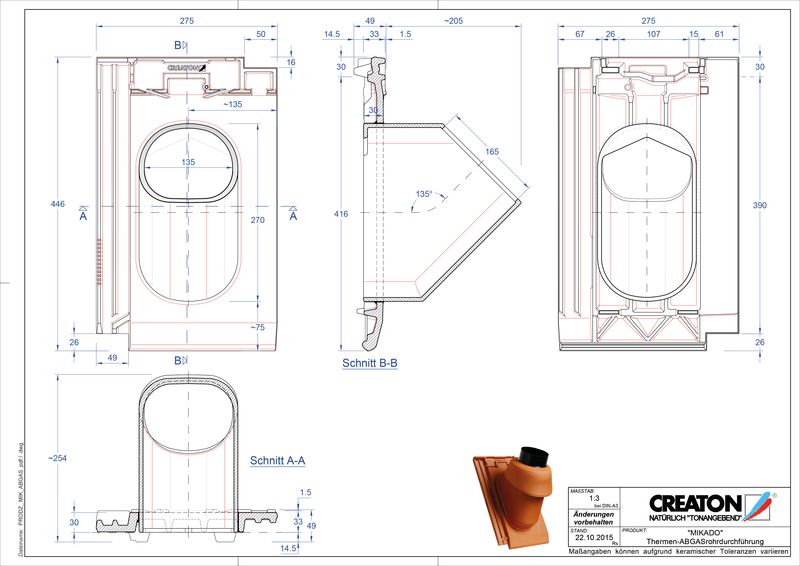

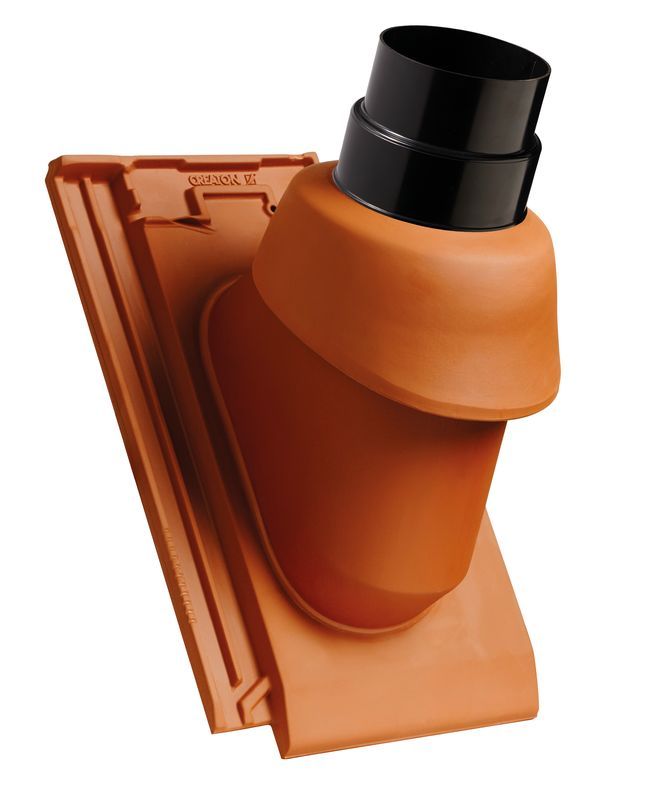

MIK Thermen-Abgasrohrdurchführung NW 110/125

MIK Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

Sortiment für Dachdetails und Windsogsicherung

MIK Lichtziegel (Acryl)

MIK Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H5 30x50 (MAX, MIK)

Sturmklammer Zink-Alu Einhängeklammer Tpy H5 30x50 (MAX, MIK)

Sturmklammer Zink-Alu Einhängeklammer Tpy H19 40x50 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H19 40x50 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H20 40x60 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H20 40x60 (MIK, MAX)

Sturmklammer Zink-Alu Einschlagklammer Tpy N9 (MIK)

Sturmklammer Zink-Alu Einschlagklammer Tpy N9 (MIK)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml HÖN

Acryl Anstreichfarben 250 ml HÖN

First- und Gratziegelsortiment

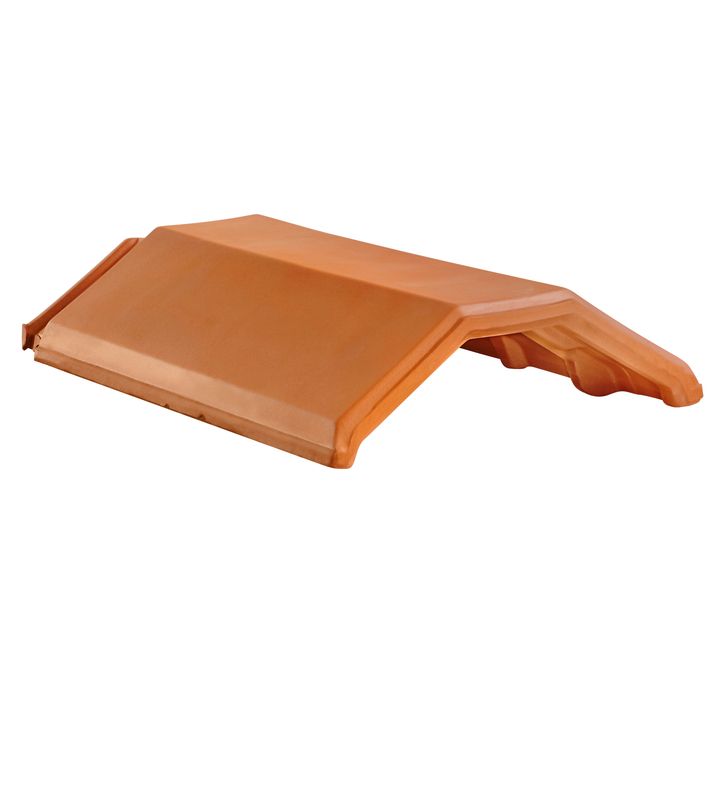

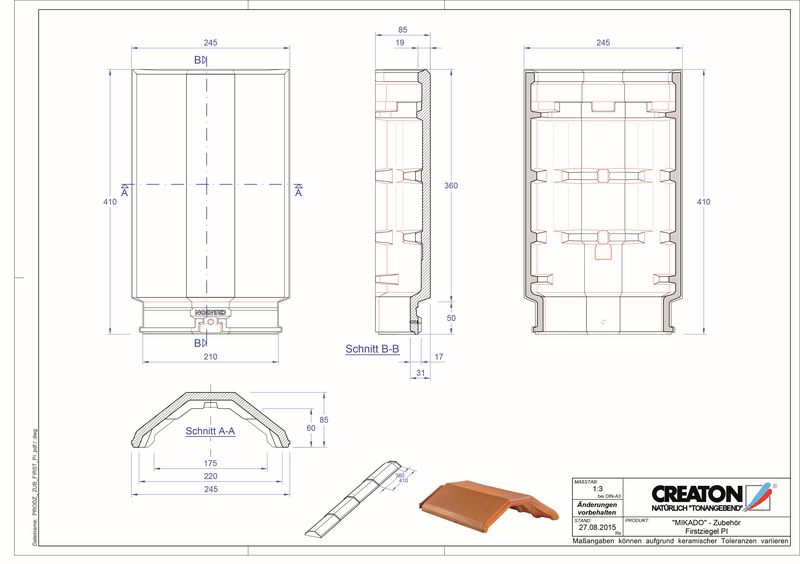

Firstziegel PI HÖN (Ton)

Firstziegel PI HÖN (Ton)

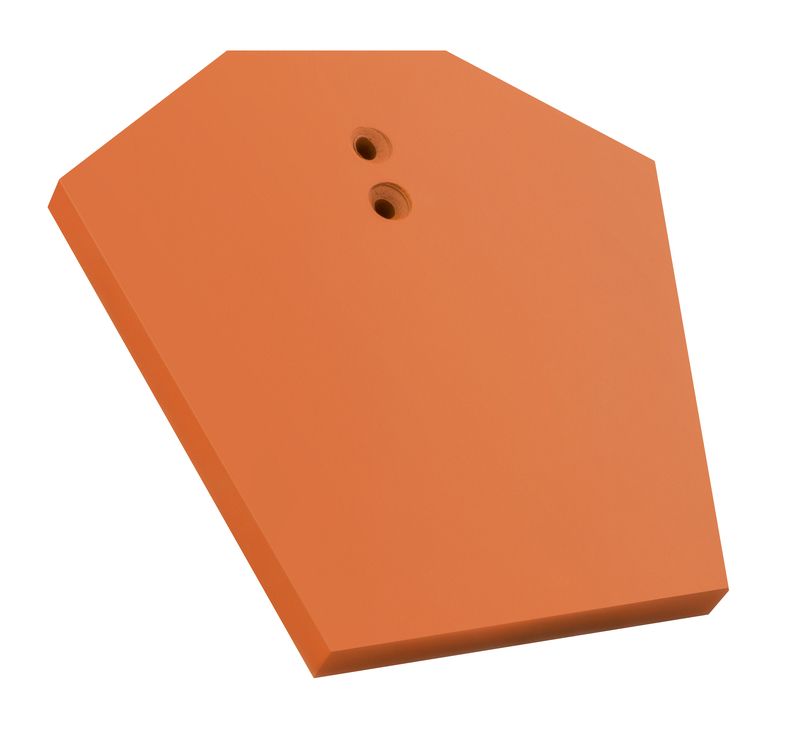

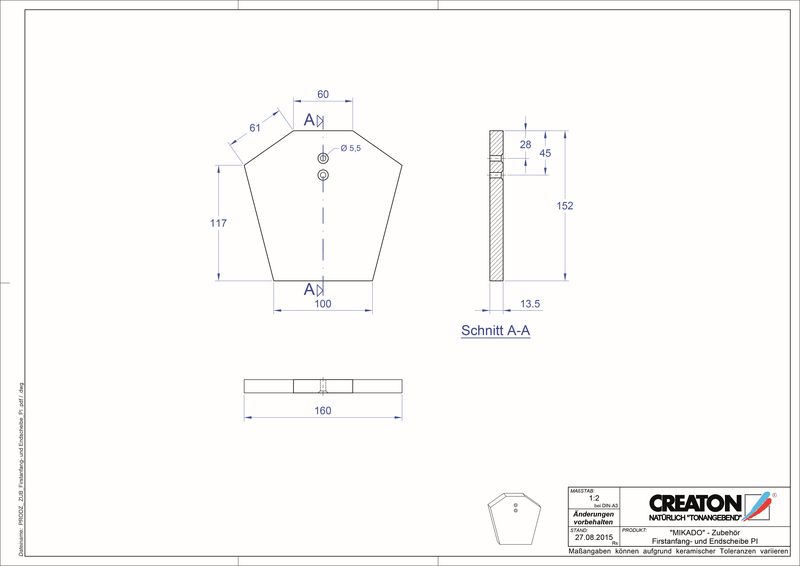

Firstanfang- und -endscheibe keramisch PI HÖN (Ton)

Firstanfang- und -endscheibe keramisch PI HÖN (Ton)

Funktionsanfang- und -endscheibe keramisch Typ 2 PI HÖN (Ton)

Funktionsanfang- und -endscheibe keramisch Typ 2 PI HÖN (Ton)

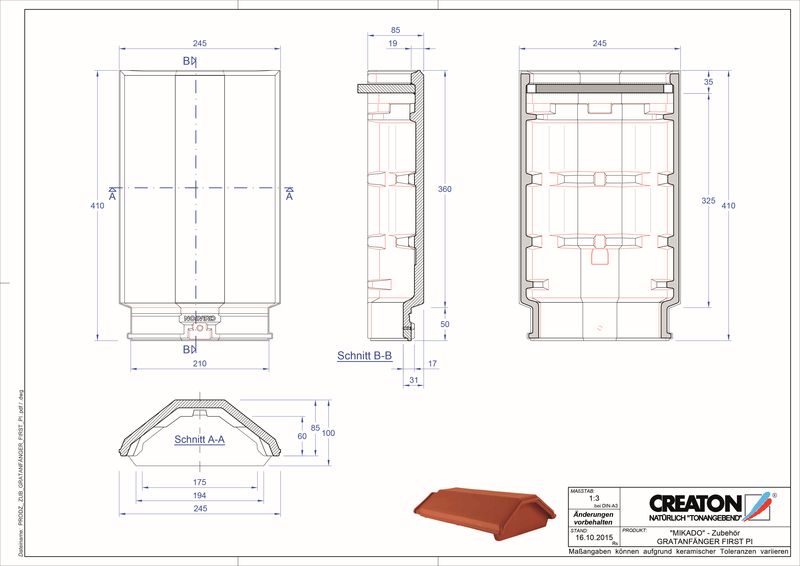

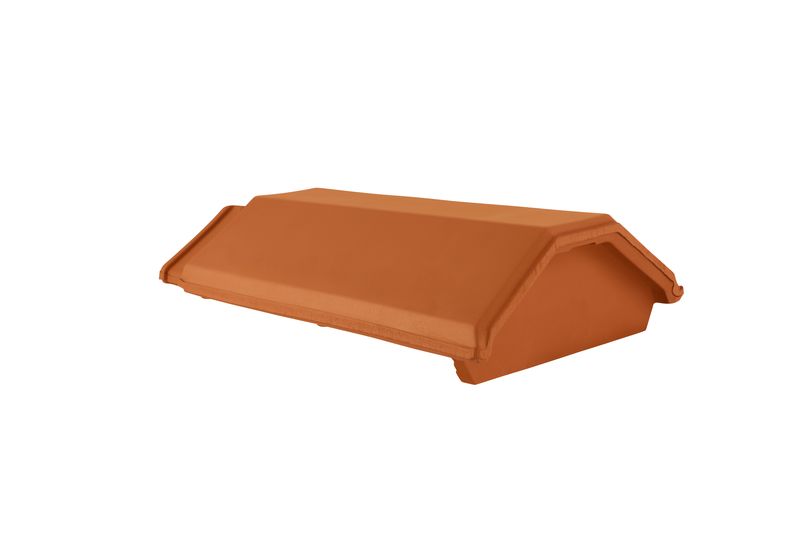

Gratanfänger keramisch PI HÖN (Ton)

Gratanfänger keramisch PI HÖN (Ton)

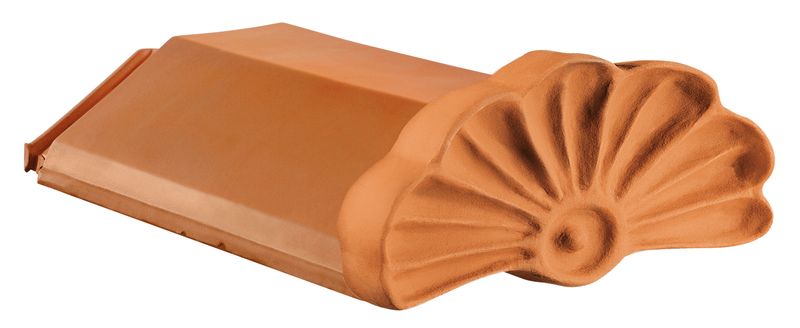

Gratanfänger keramisch mit Muschelform PI HÖN (Ton)

Gratanfänger keramisch mit Muschelform PI HÖN (Ton)

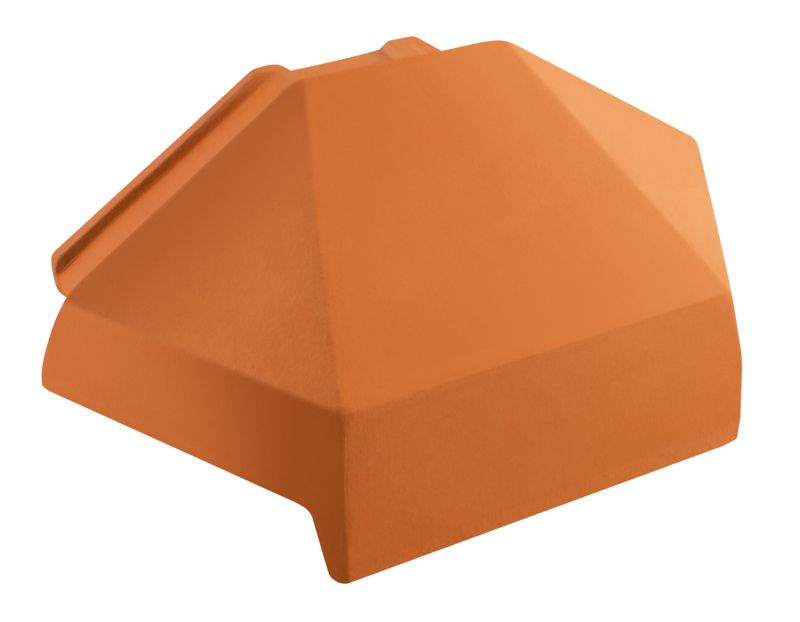

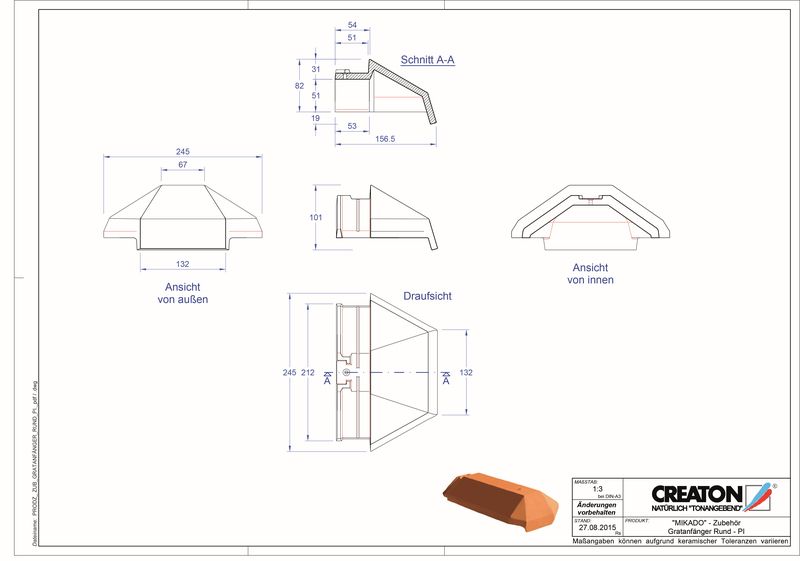

Gratanfänger keramisch runder Abschluss PI HÖN (Ton)

Gratanfänger keramisch runder Abschluss PI HÖN (Ton)

Firstklammer Aluminium PI HÖN

Firstklammer Aluminium PI HÖN

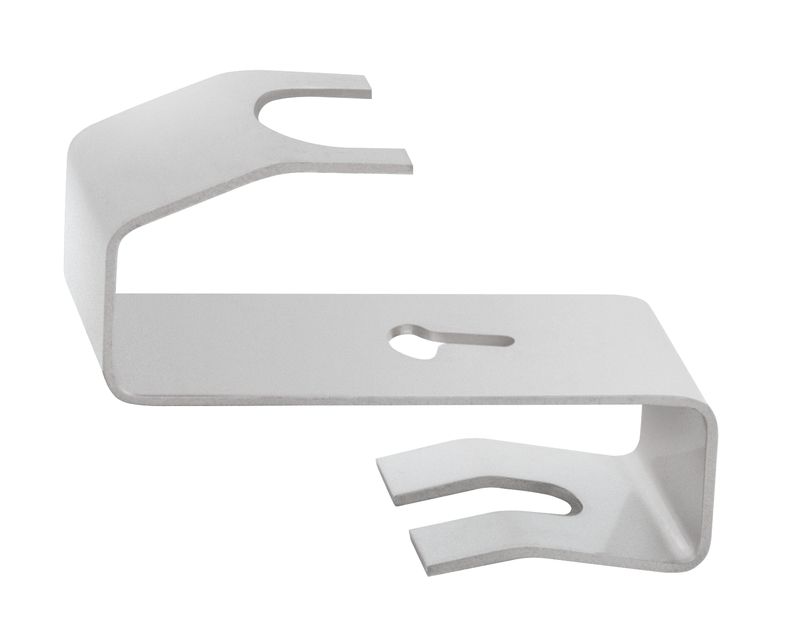

FIRSTFIX Firstklammer Edelstahl PI HÖN

FIRSTFIX Firstklammer Edelstahl PI HÖN

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Klemmkrallen-Set Universal

FIRSTFIX Klemmkrallen-Set Universal

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Walmkappe 3-achsig Typ W2 HÖN (Ton)

Walmkappe 3-achsig Typ W2 HÖN (Ton)

Walmkappe 4-achsig Typ W2 HÖN (Ton)

Walmkappe 4-achsig Typ W2 HÖN (Ton)

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

Solarelement-Halter GRUEL Glattziegel

Solarelement-Halter GRUEL Glattziegel

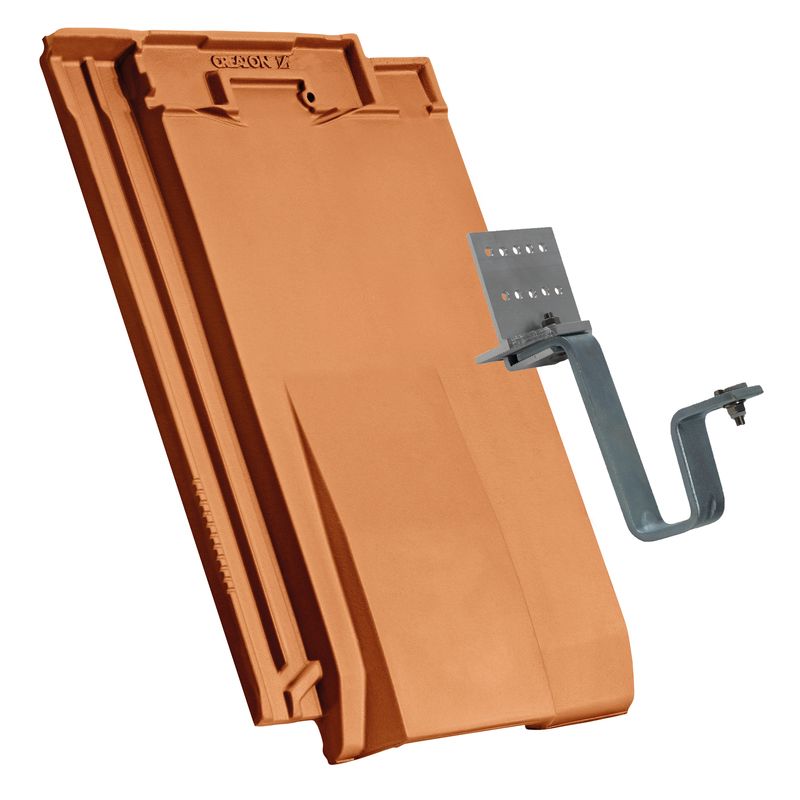

MIK System-Solarhalter-Set für Bohlenmontage

MIK System-Solarhalter-Set für Bohlenmontage

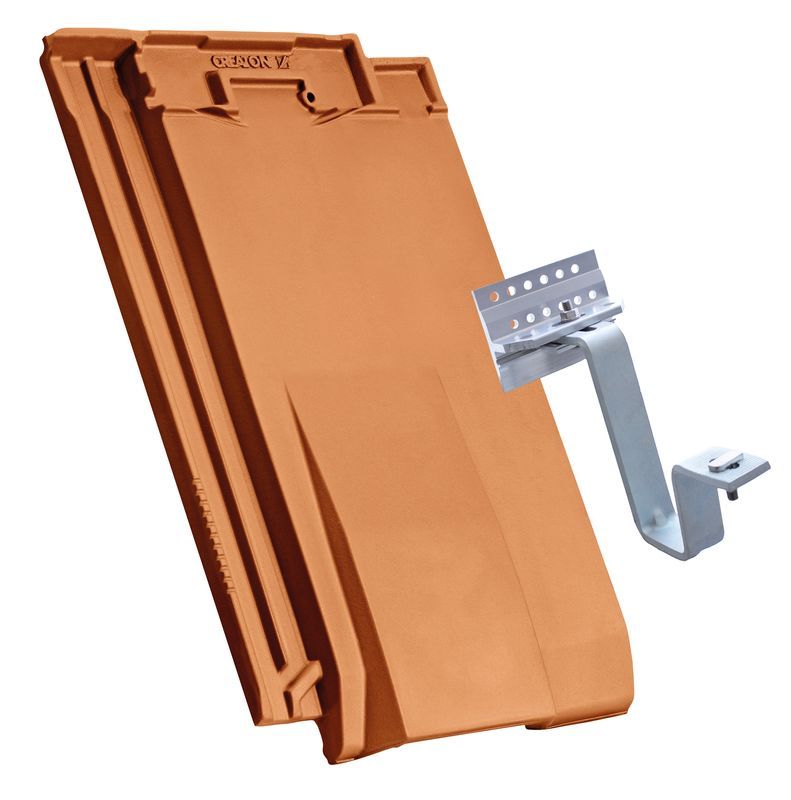

MIK System-Solarhalter-Set für Sparrenmontage

MIK System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Einzeltritt

Kurzrost

Kurzrost

Langrost

Langrost

Rundholzhalter

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiter (Ton)

Dachleiterhalter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneefanggitter Stütze

Trittrost Aluminium 150 x 25 cm

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Schneenase Alu Typ 13

Schneenase Alu Typ 13

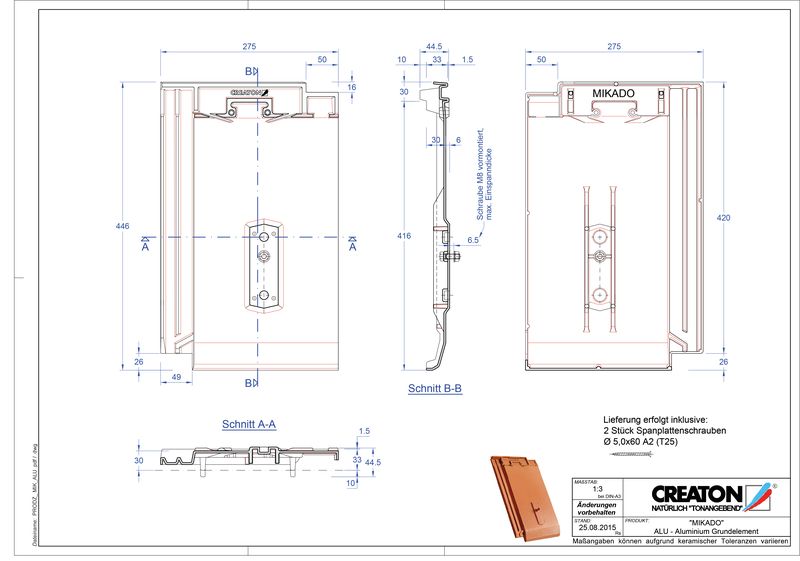

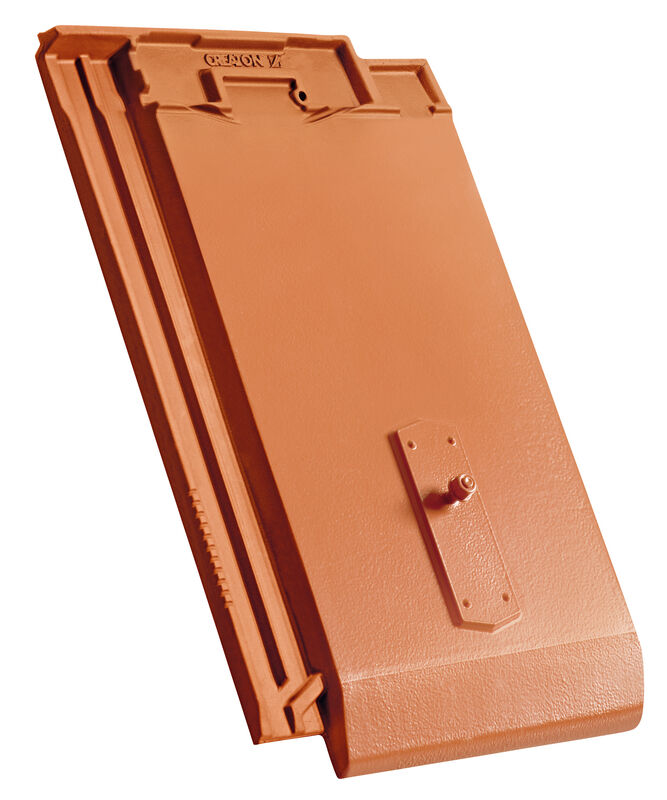

MIK Alu-Grundelement

MIK Alu-Grundelement
