MAXIMA PRO

Das Multitalent für Sanierung und Altbau.

  • Ideal zum Austausch sanierungsreifer Alteindeckungen. Problemloses Andecken an einen Betondachstein im 10er Format. Der Ziegel passt sich der Reihenhaus-Situation perfekt an
  • Hohe Flexibilität und vereinfachte Verlegung durch großen Verschiebebereich von 41 mm
  • Multitalent dank idealer Deckmaße
  • Nahtloser Übergang zum nächsten Reihenhaus

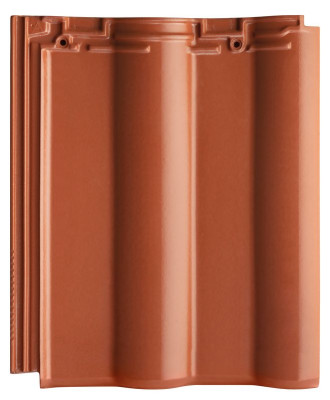

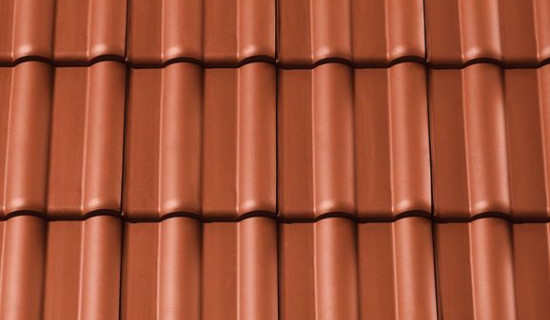

NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert

Technische Daten

Größe (ca.)329 x 397 mm
Deckbreite min. (ca.)300 mm
Deckbreite i.M. (ca.)300 mm
Deckbreite max. (ca.)300 mm
Decklänge min. (ca.)310 mm
Decklänge i.M. (ca.)330 mm
Decklänge max. (ca.)350 mm
Ziegelbedarf min. (ca.)9.5 Stück/m²
Ziegelbedarf i.M. (ca.)10.1 Stück/m²
Ziegelbedarf max. (ca.)10.8 Stück/m²
Gewicht je Stück (ca.)3.7 kg/Stück
Gewicht je m² (ca.)36.9 kg/m²
Gewicht je Palette (ca.)888 kg
Stück je Minipack4 Stück
Stück je Palette240 Stück

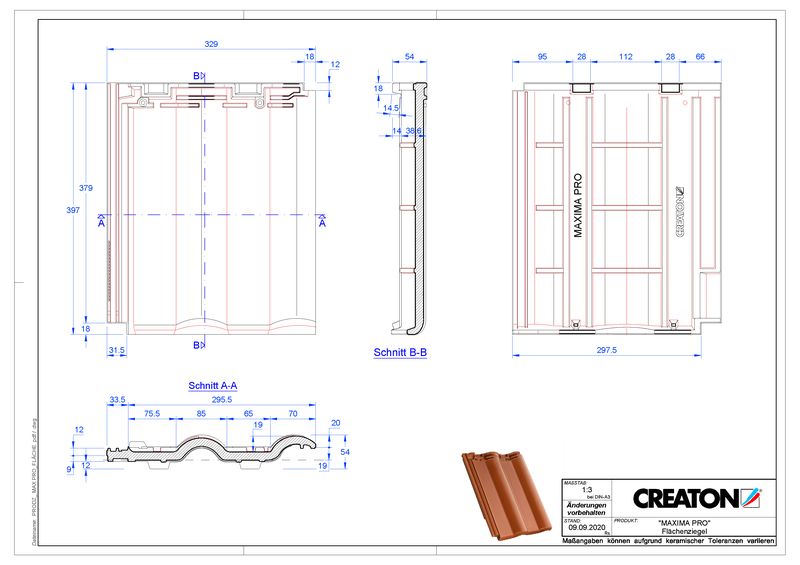

Technische Zeichnungen

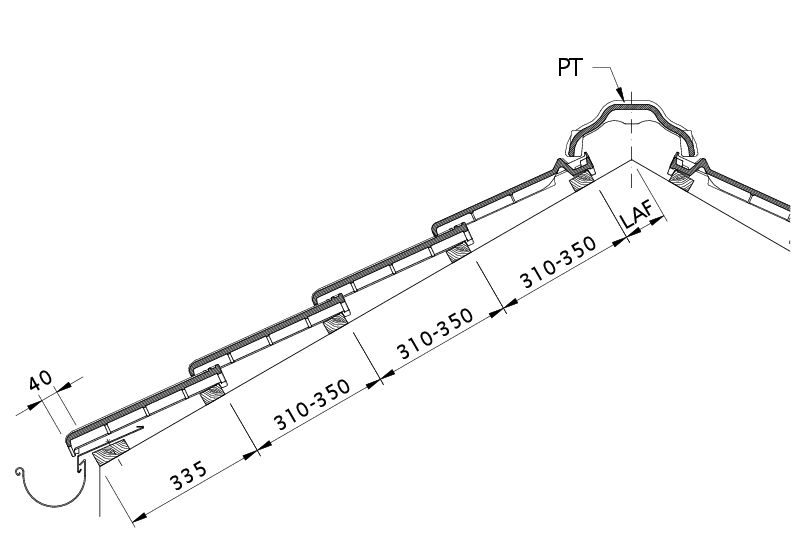

Zeichnung MAXIMA PRO Dachquerschnitt DQF
Zeichnung MAXIMA PRO Dachquerschnitt DQF

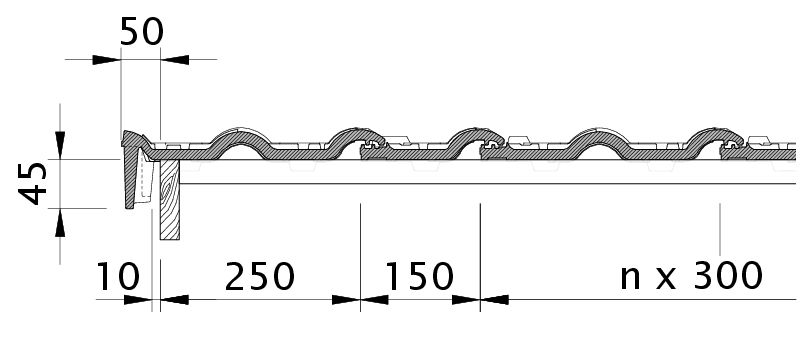

Zeichnung MAXIMA PRO Ortgangziegel links mit Ortgangbrett OBL
Zeichnung MAXIMA PRO Ortgangziegel links mit Ortgangbrett OBL

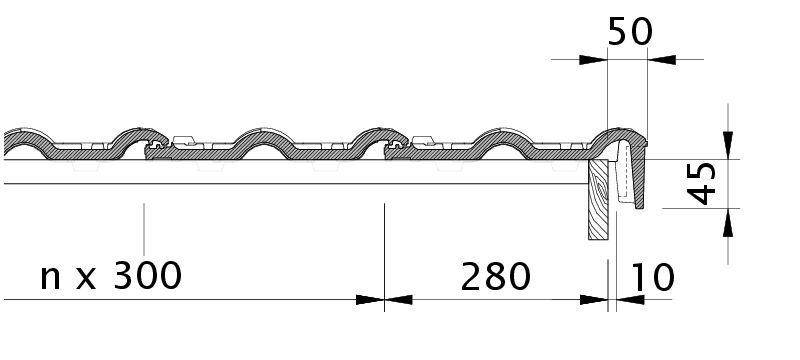

Zeichnung MAXIMA PRO Ortgangziegel rechts mit Ortgangbrett OBR
Zeichnung MAXIMA PRO Ortgangziegel rechts mit Ortgangbrett OBR

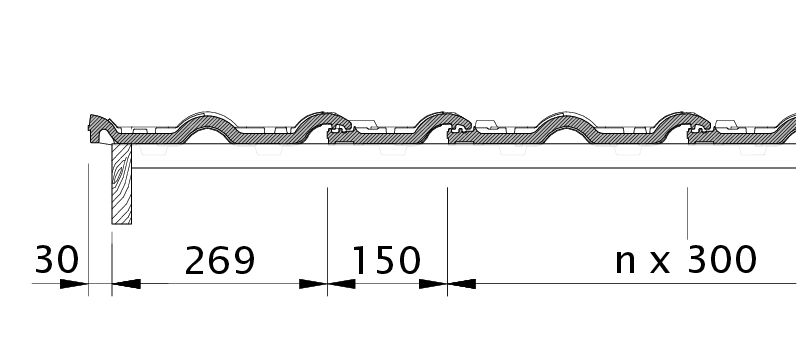

Zeichnung MAXIMA PRO Ortgang links mit Ortgangblech und Doppelwulst ODL
Zeichnung MAXIMA PRO Ortgang links mit Ortgangblech und Doppelwulst ODL

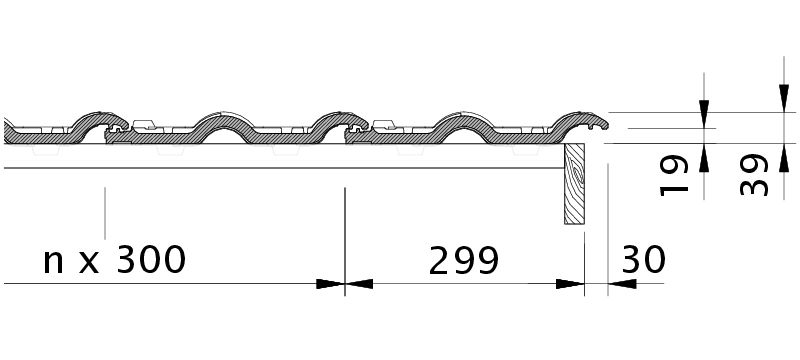

Zeichnung MAXIMA PRO Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung MAXIMA PRO Ortgang rechts mit Ortgangblech und Flächenziegel OFR

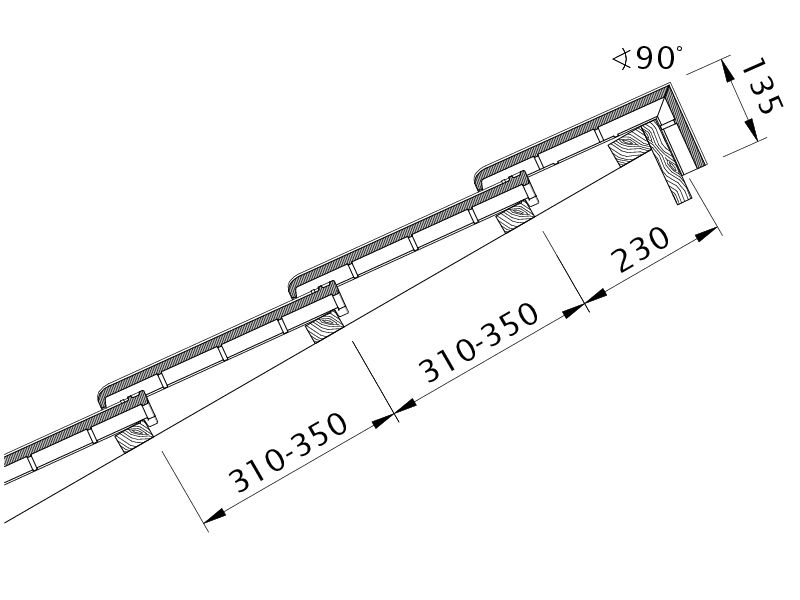

Zeichnung MAXIMA PRO Pultdach-Ausführung PDA
Zeichnung MAXIMA PRO Pultdach-Ausführung PDA

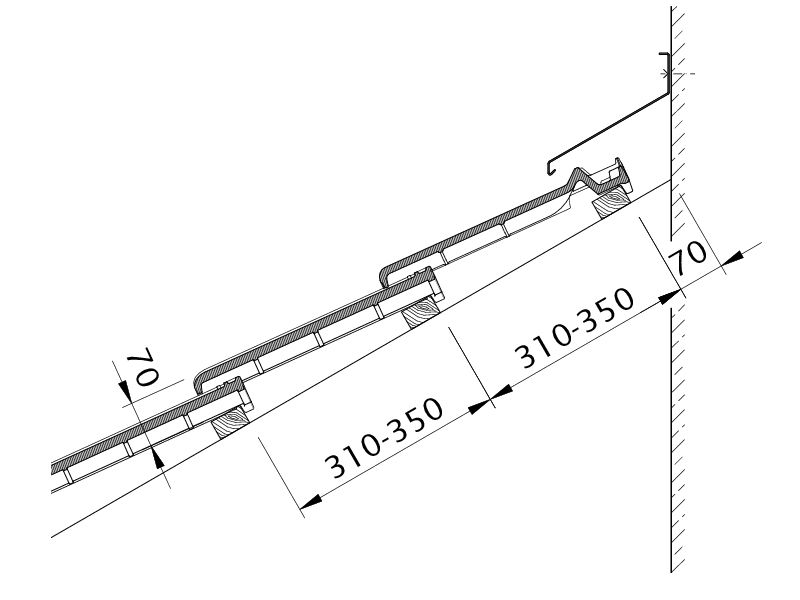

Zeichnung MAXIMA PRO Wandanschluss oben mit FALZ WMF
Zeichnung MAXIMA PRO Wandanschluss oben mit FALZ WMF

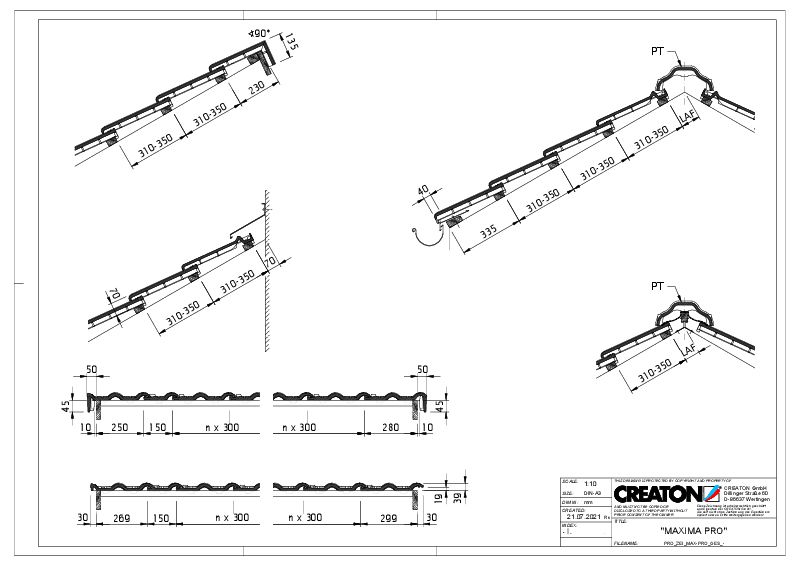

Zeichnung MAXIMA PRO Gesamtansicht GES
Zeichnung MAXIMA PRO Gesamtansicht GES

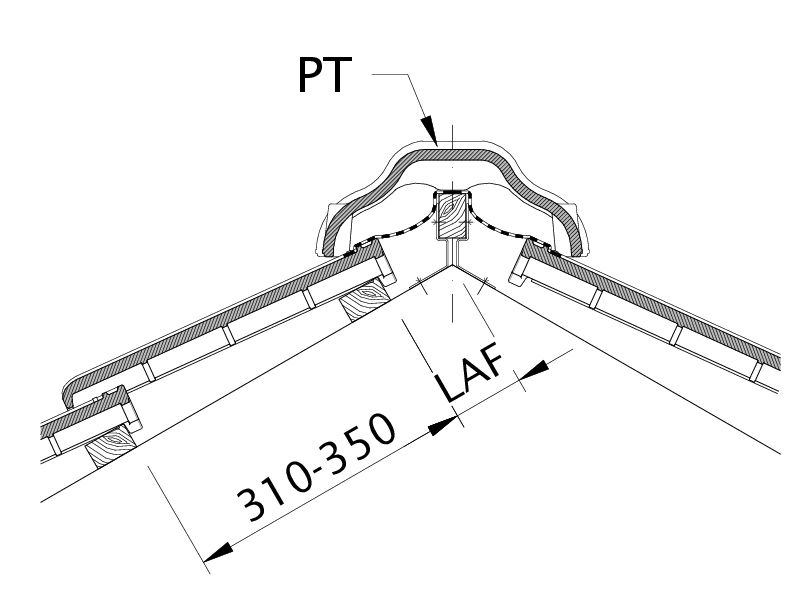

Zeichnung MAXIMA PRO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF
Zeichnung MAXIMA PRO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF115110100100100100100100105110110
PT 2.5 Stück/lfmFLA1059585756555453525100
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF1151101009595959590909595
PT 2.5 Stück/lfmFLA110105958575655545352010
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF110105959090858580808585
PT 2.5 Stück/lfmFLA1201151059585807060503525

Zubehörsortiment

MAX PRO Längshalber

MAX PRO Längshalber

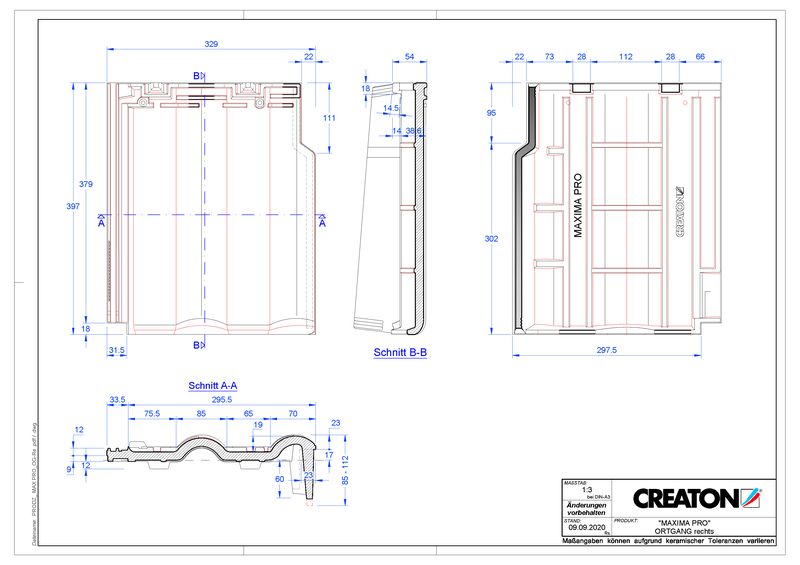

MAX PRO Ortgangziegel rechts

MAX PRO Ortgangziegel rechts

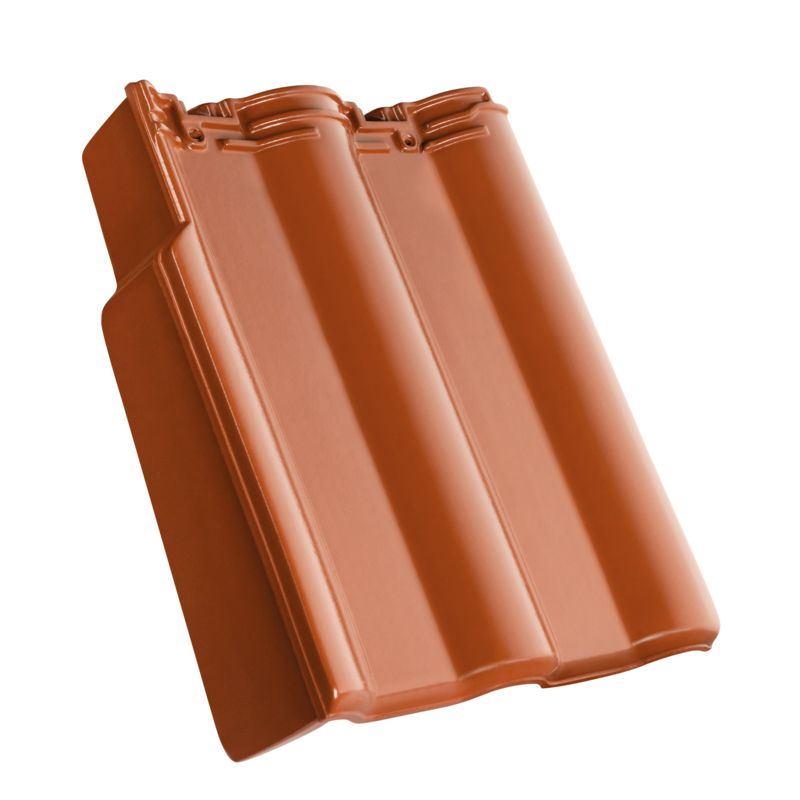

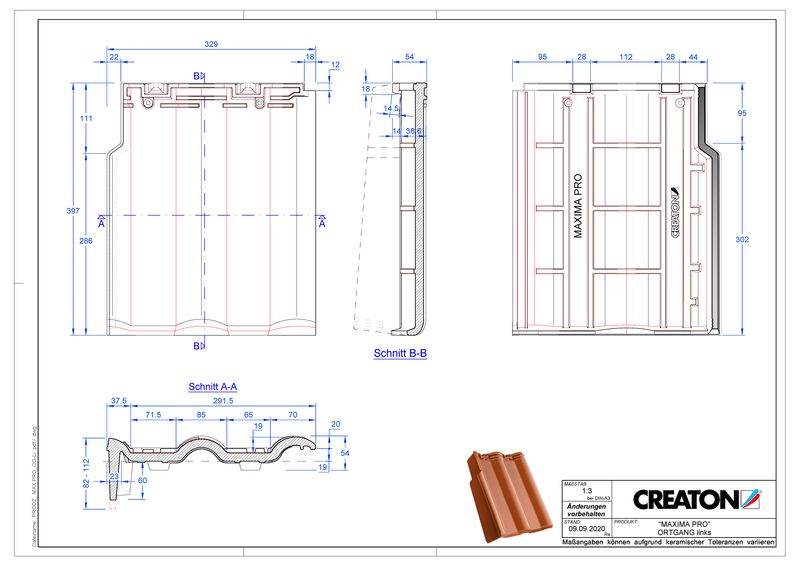

MAX PRO Ortgangziegel links

MAX PRO Ortgangziegel links

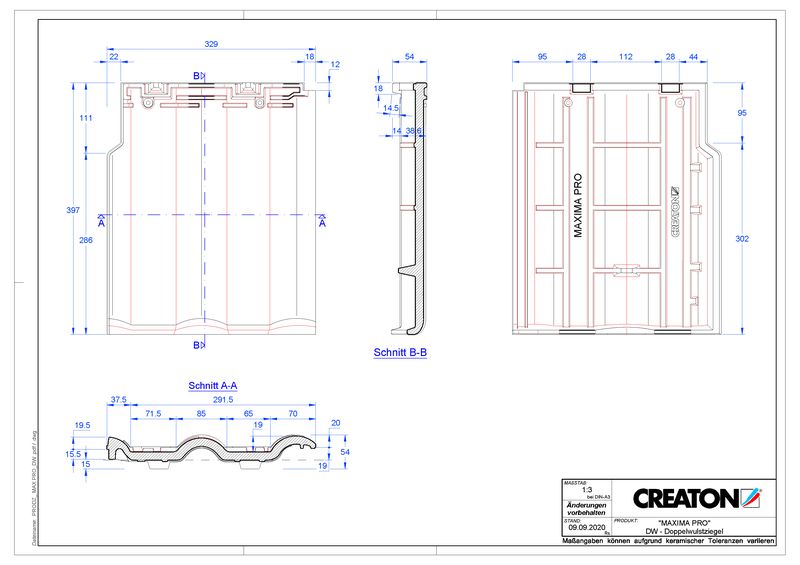

MAX PRO Doppelwulstziegel

MAX PRO Doppelwulstziegel

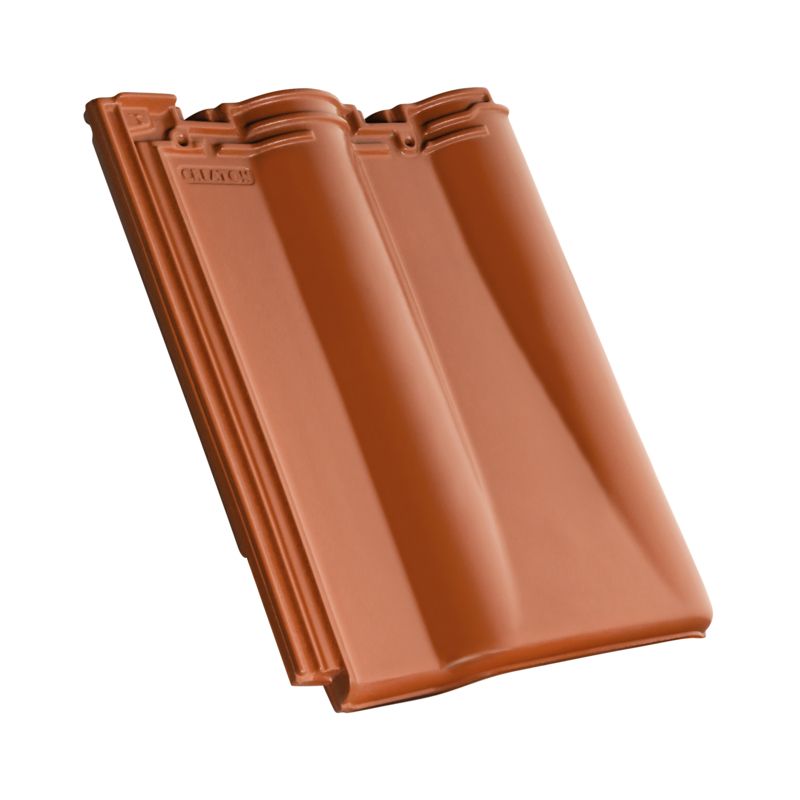

MAX PRO Lüfterziegel

MAX PRO Lüfterziegel

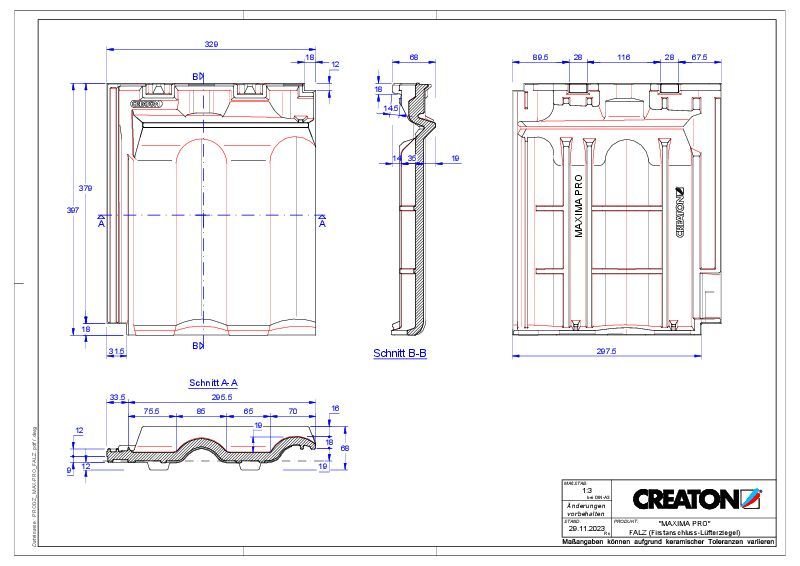

MAX PRO Firstanschluss-Lüfterziegel

MAX PRO Firstanschluss-Lüfterziegel

MAX PRO Firstanschluss-Lüfter-Längshalber

MAX PRO Firstanschluss-Lüfter-Längshalber

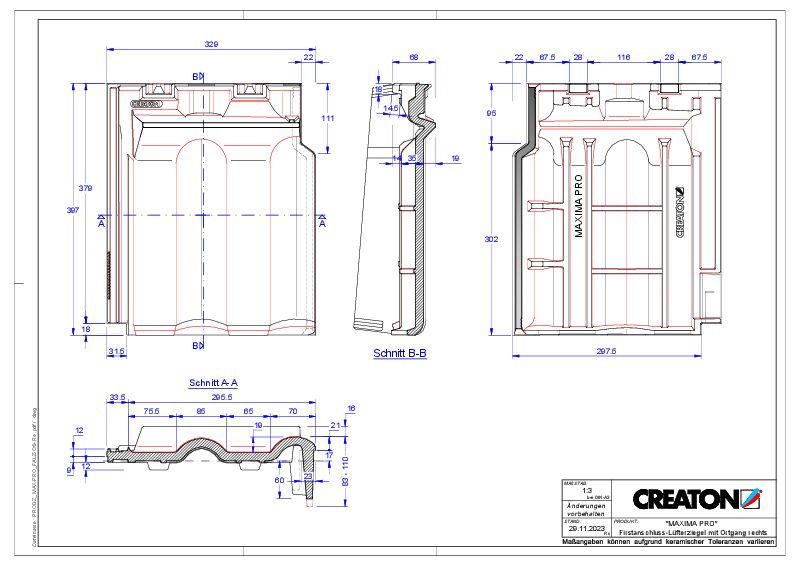

MAX PRO Firstanschluss-Lüfter-Ortgangziegel rechts

MAX PRO Firstanschluss-Lüfter-Ortgangziegel rechts

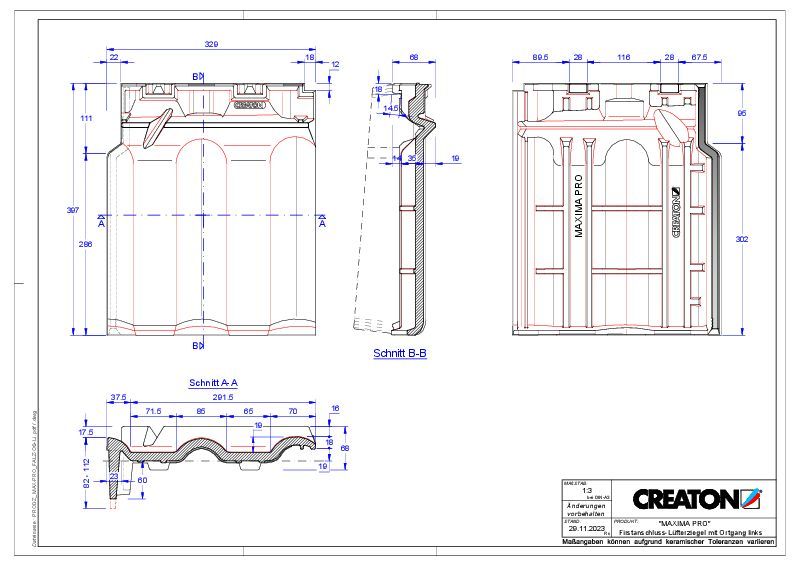

MAX PRO Firstanschluss-Lüfter-Ortgangziegel links

MAX PRO Firstanschluss-Lüfter-Ortgangziegel links

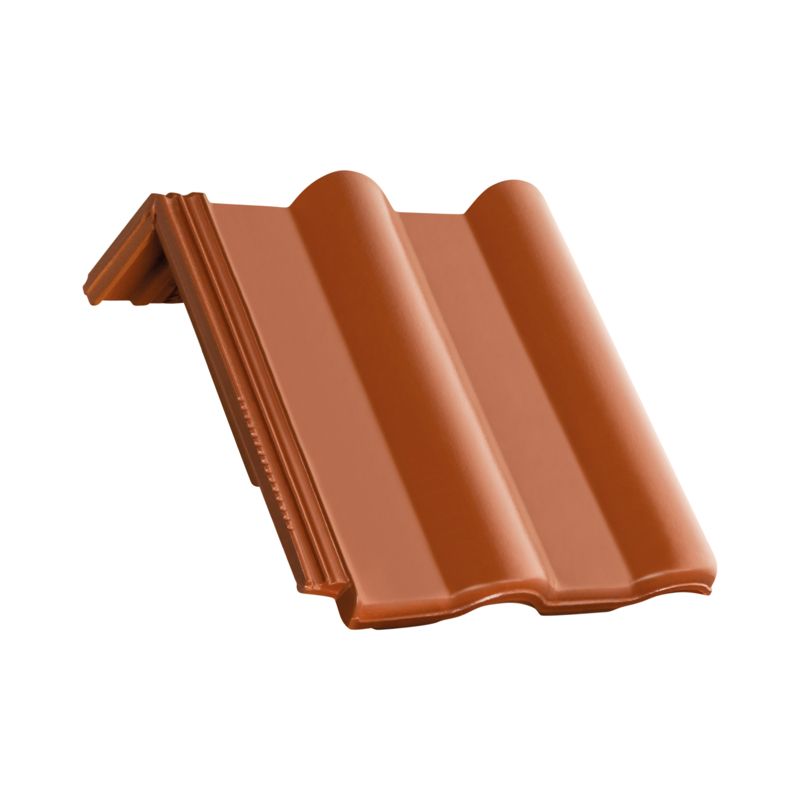

MAX PRO Pultziegel garniert standard

MAX PRO Pultziegel garniert standard

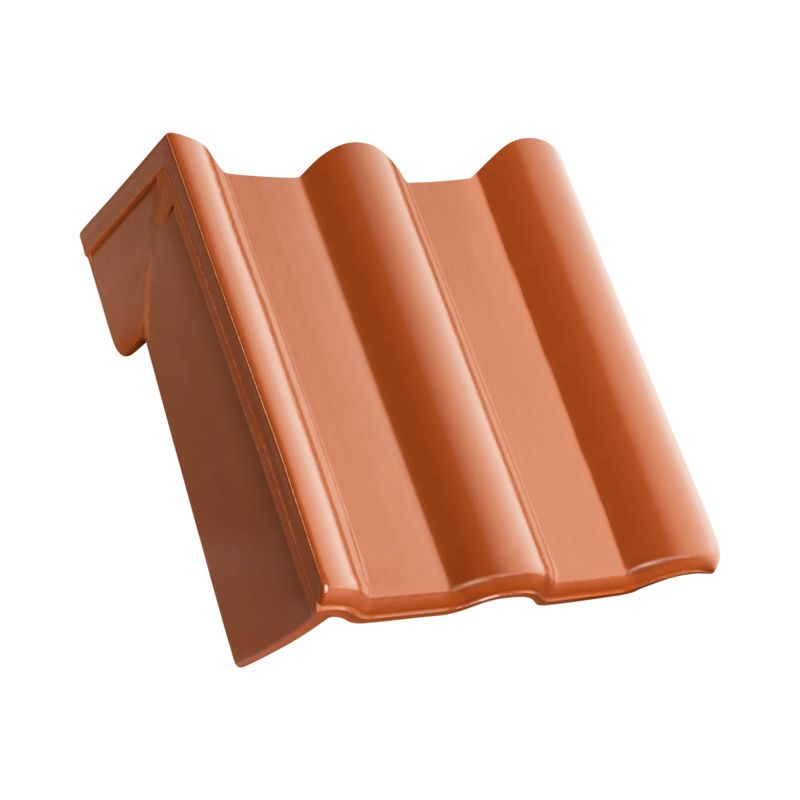

MAX PRO Pult-Ortgangziegel garniert standard rechts

MAX PRO Pult-Ortgangziegel garniert standard rechts

MAX PRO Pultziegel garniert Sondermaß

MAX PRO Pultziegel garniert Sondermaß

MAX PRO Pult-Ortgangziegel garniert Sondermaß rechts

MAX PRO Pult-Ortgangziegel garniert Sondermaß rechts

MAX PRO Pult-Ortgangziegel garniert Sondermaß links

MAX PRO Pult-Ortgangziegel garniert Sondermaß links

MAX PRO Mansard-/Knickziegel garniert Sondermaß

MAX PRO Mansard-/Knickziegel garniert Sondermaß

MAX PRO Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MAX PRO Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

MAX PRO Mansard-/Knick-Ortgangziegel garniert Sondermaß links

MAX PRO Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

MAX PRO SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MAX PRO SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

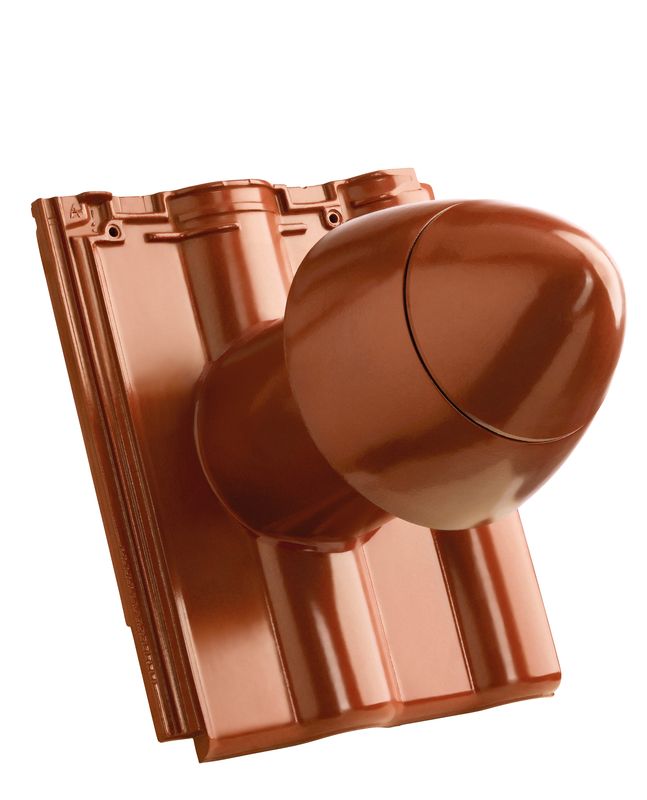

MAX PRO SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MAX PRO SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

MAX PRO SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

MAX PRO SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

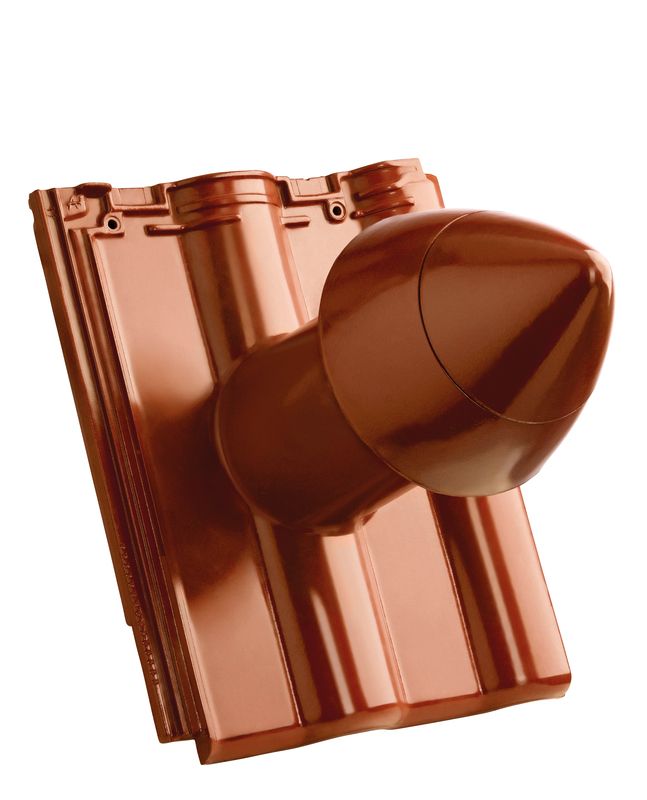

MAX PRO SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

MAX PRO SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

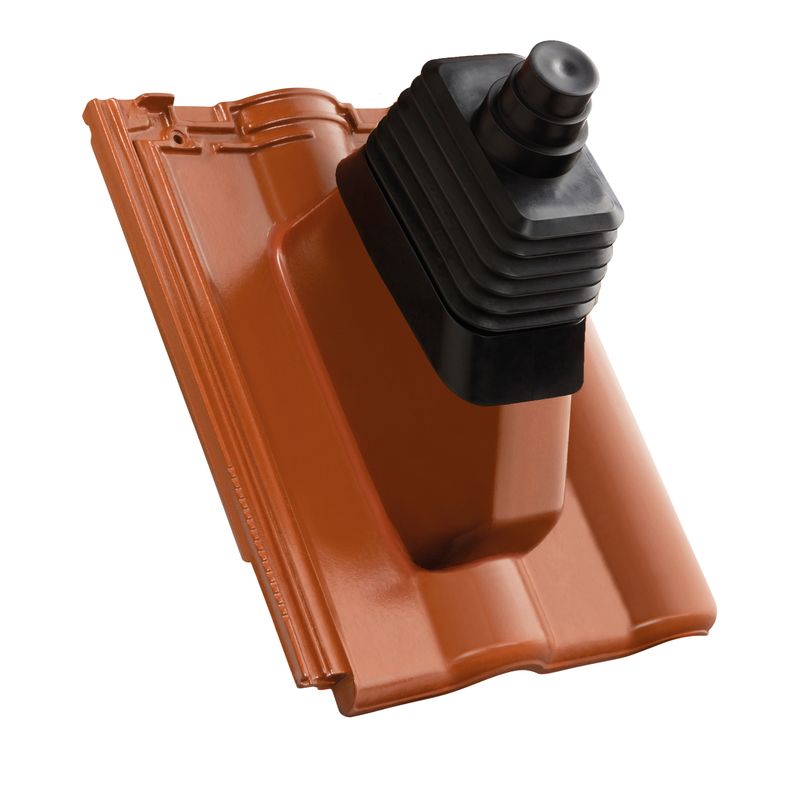

MAX PRO Antennendurchgang

MAX PRO Antennendurchgang

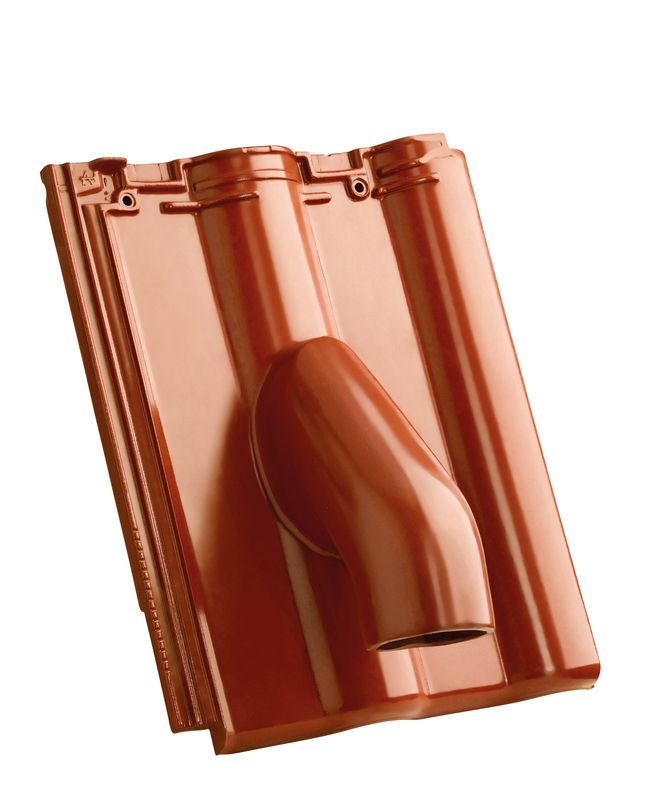

MAX PRO Solar-Durchgangziegel

MAX PRO Solar-Durchgangziegel

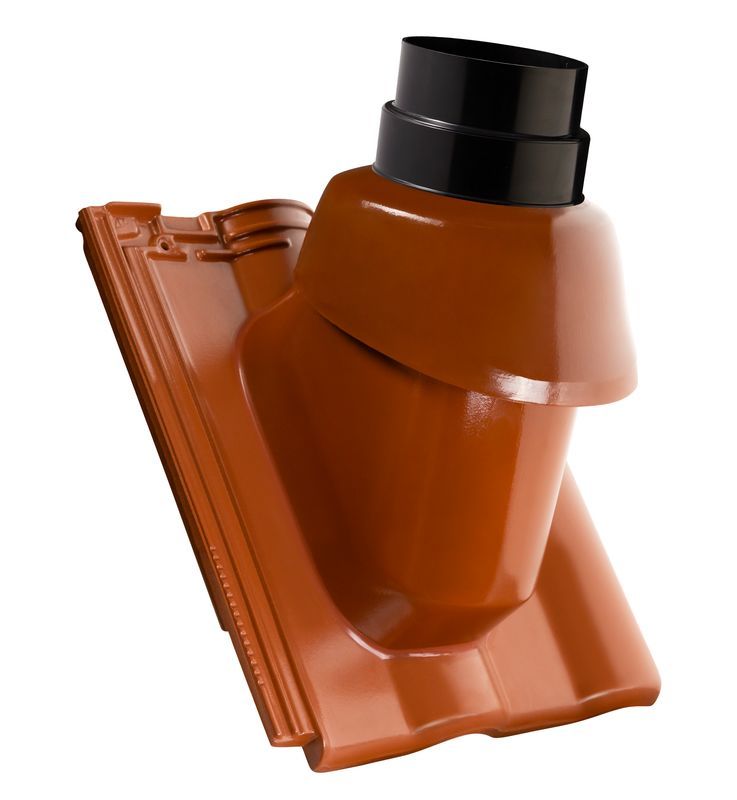

MAX PRO Thermen-Abgasrohrdurchführung NW 110/125

MAX PRO Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

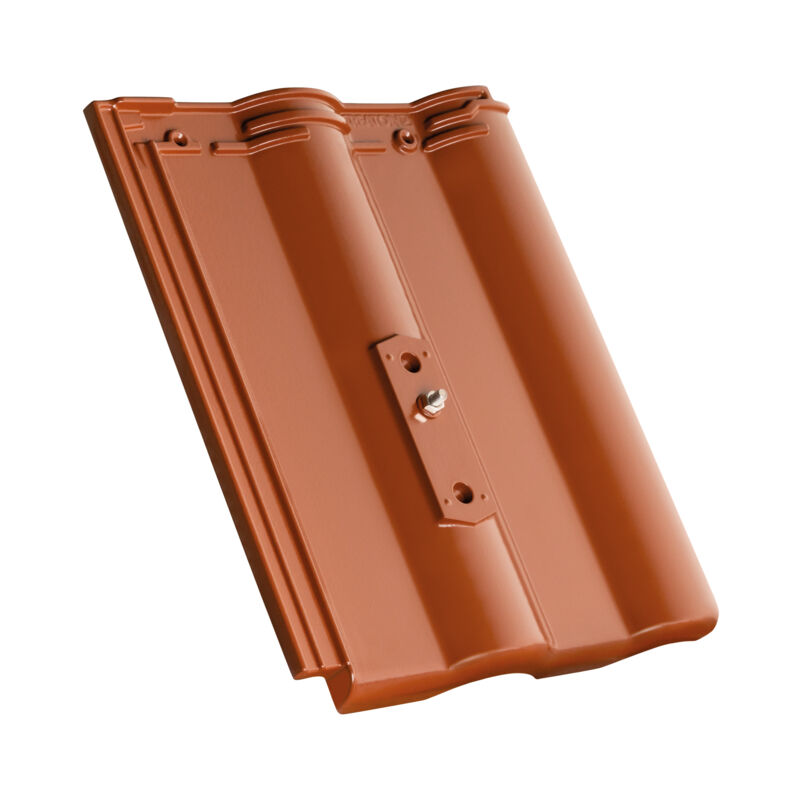

MAX PRO Alu-Grundelement

MAX PRO Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

Solarelement-Halter GRUEL Standard (Ton)

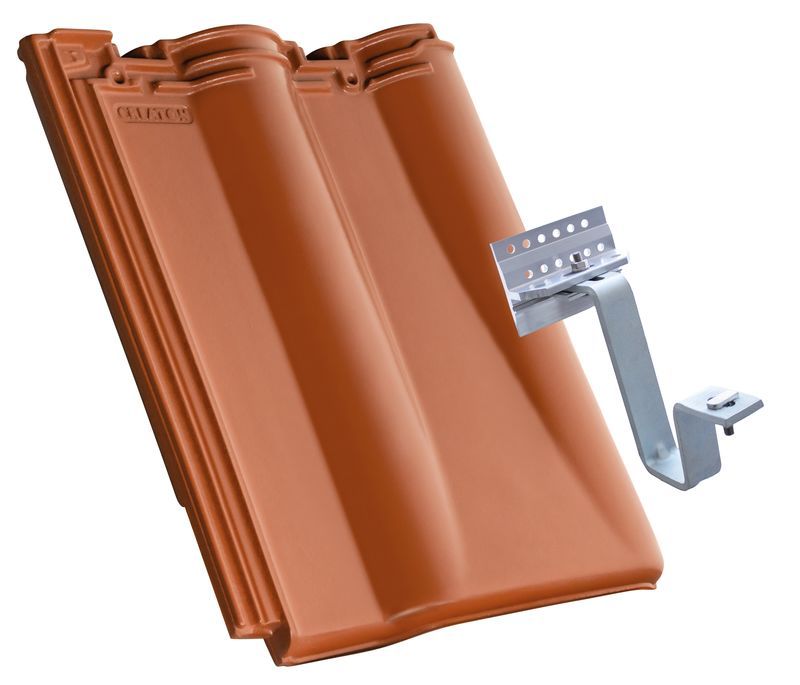

MAX PRO System-Solarhalter-Set für Sparrenmontage

MAX PRO System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Einzeltritt

Kurzrost

Kurzrost

Langrost

Langrost

Rundholzhalter

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiter (Ton)

Dachleiterhalter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneefanggitter Stütze

Schneenase Alu Typ 3

Schneenase Alu Typ 3

Trittrost Aluminium 150 x 25 cm

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

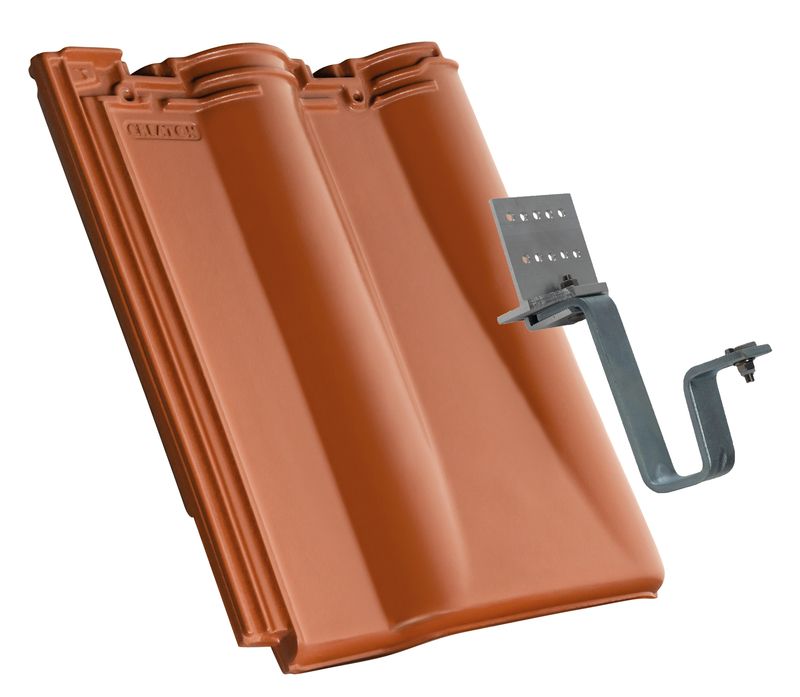

MAX PRO System-Solarhalter-Set für Bohlenmontage

MAX PRO System-Solarhalter-Set für Bohlenmontage

Sortiment für Dachdetails und Windsogsicherung

MAX PRO Lichtziegel (Acryl)

MAX PRO Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H5 30x50 (MAX, MIK)

Sturmklammer Zink-Alu Einhängeklammer Tpy H5 30x50 (MAX, MIK)

Sturmklammer Zink-Alu Einhängeklammer Tpy H19 40x50 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H19 40x50 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H20 40x60 (MIK, MAX)

Sturmklammer Zink-Alu Einhängeklammer Tpy H20 40x60 (MIK, MAX)

Sturmklammer Zink-Alu Einschlagklammer Tpy N10 (MAX, SIM)

Sturmklammer Zink-Alu Einschlagklammer Tpy N10 (MAX, SIM)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet

Acryl Anstreichfarben 250 ml WID

Acryl Anstreichfarben 250 ml WID

First- und Gratziegelsortiment

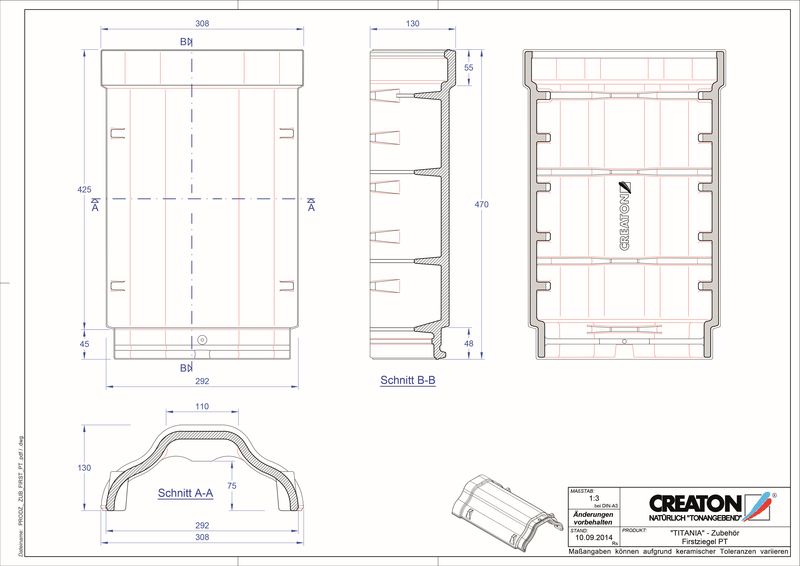

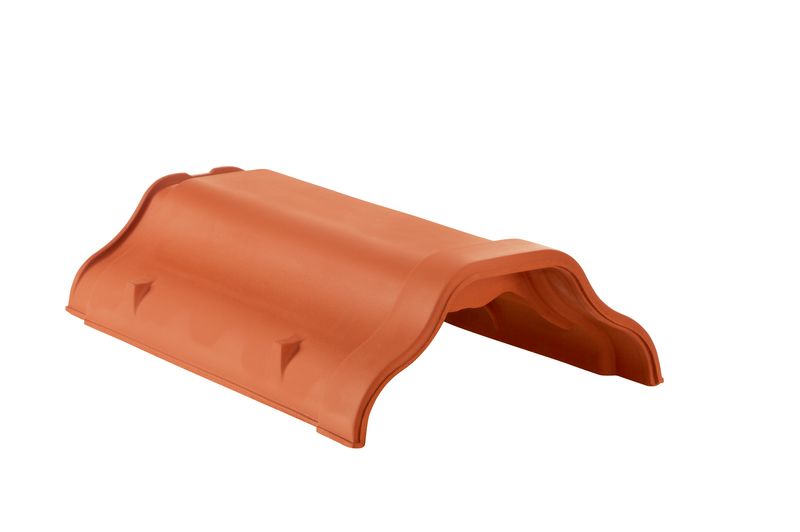

Firstziegel PT WID (Ton)

Firstziegel PT WID (Ton)

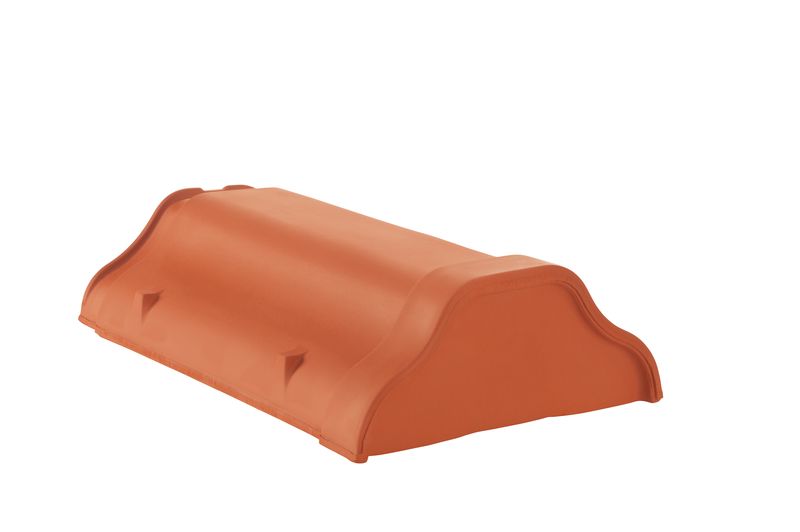

Gratanfänger keramisch PT WID (Ton)

Gratanfänger keramisch PT WID (Ton)

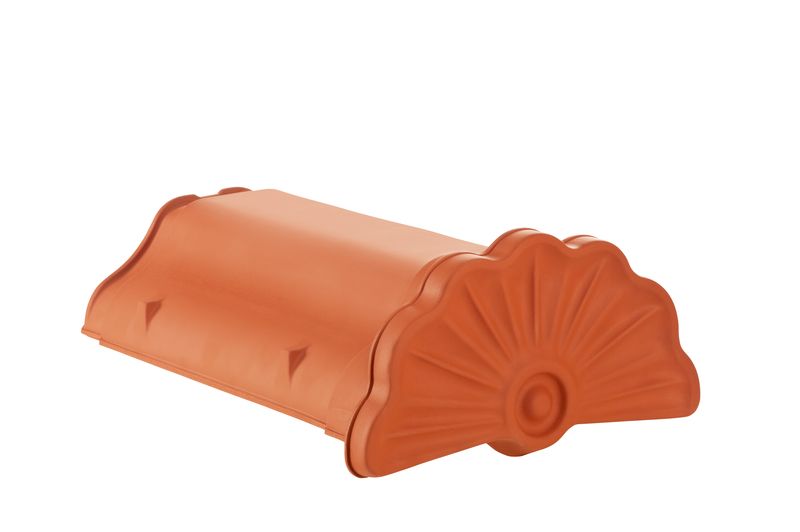

Gratanfänger keramisch mit Muschelform PT WID (Ton)

Gratanfänger keramisch mit Muschelform PT WID (Ton)

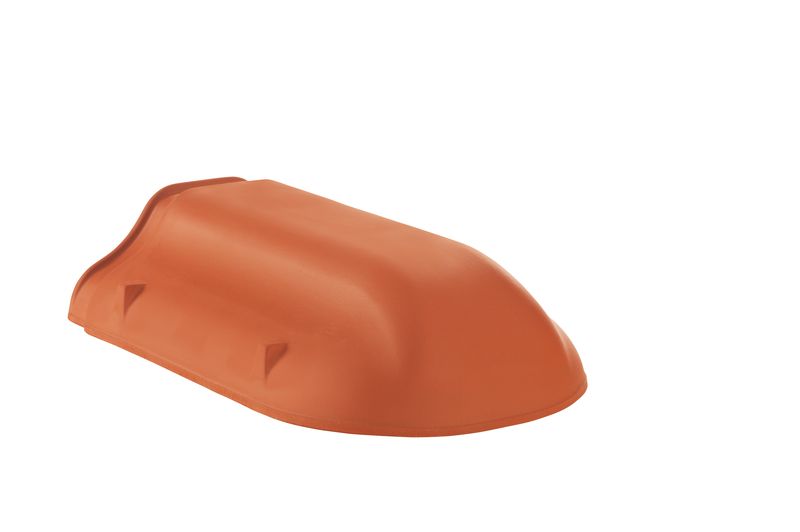

Gratanfänger keramisch runder Abschluss PT WID (Ton)

Gratanfänger keramisch runder Abschluss PT WID (Ton)

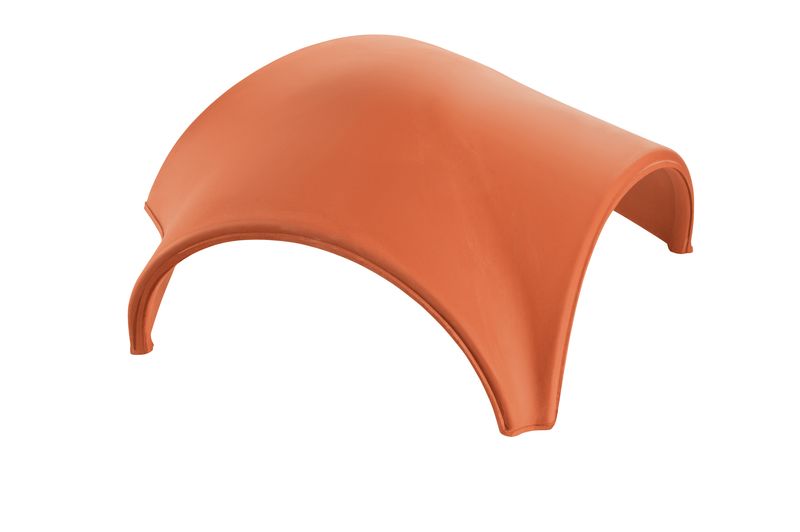

Walmkappe 3-achsig Typ W1 WID (Ton)

Walmkappe 3-achsig Typ W1 WID (Ton)

Walmkappe 4-achsig Typ W1 WID (Ton)

Walmkappe 4-achsig Typ W1 WID (Ton)

FIRSTFIX Firstklammer Edelstahl PT WID

FIRSTFIX Firstklammer Edelstahl PT WID

Firstanfang- und -endscheibe keramisch PT WID (Ton)

Firstanfang- und -endscheibe keramisch PT WID (Ton)

Firstklammer Aluminium PT WID

Firstklammer Aluminium PT WID

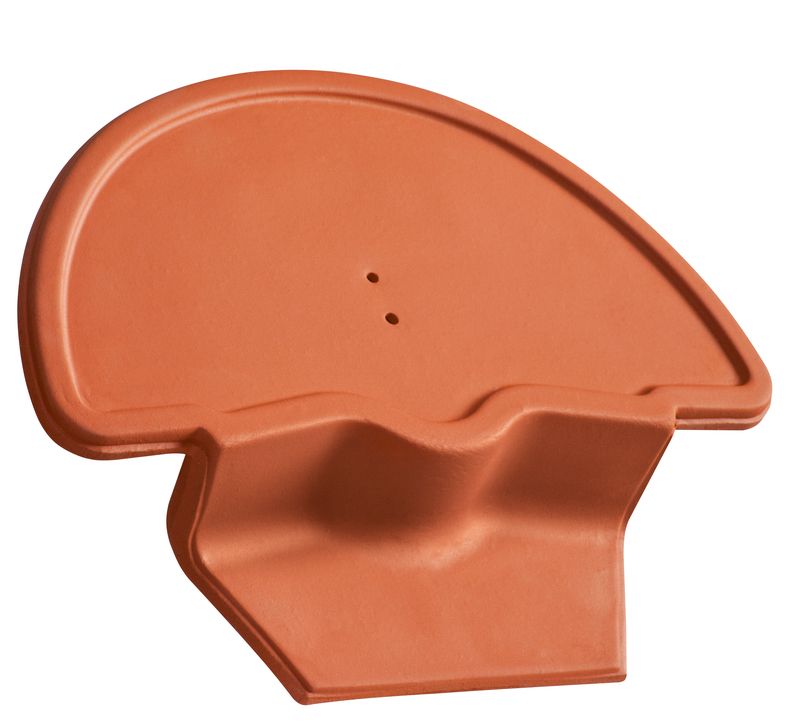

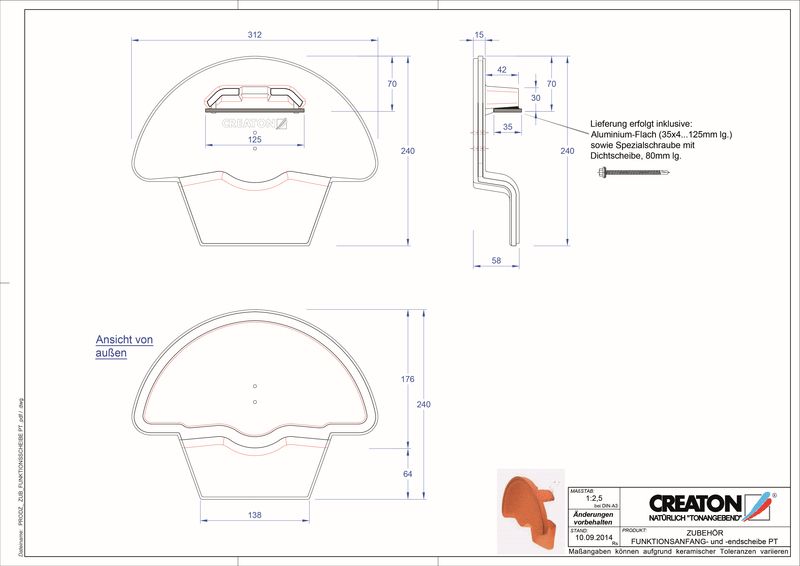

Funktionsanfang- und -endscheibe keramisch Typ 7 PT WID (Ton)

Funktionsanfang- und -endscheibe keramisch Typ 7 PT WID (Ton)

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Klemmkrallen-Set Universal

FIRSTFIX Klemmkrallen-Set Universal

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)
