KERA-BIBER PROFIL Berliner Kulturbiber rotbunt geflammt

KERA-BIBER PROFIL Sächsische Biber 18x38x1,2 Segmentschnitt

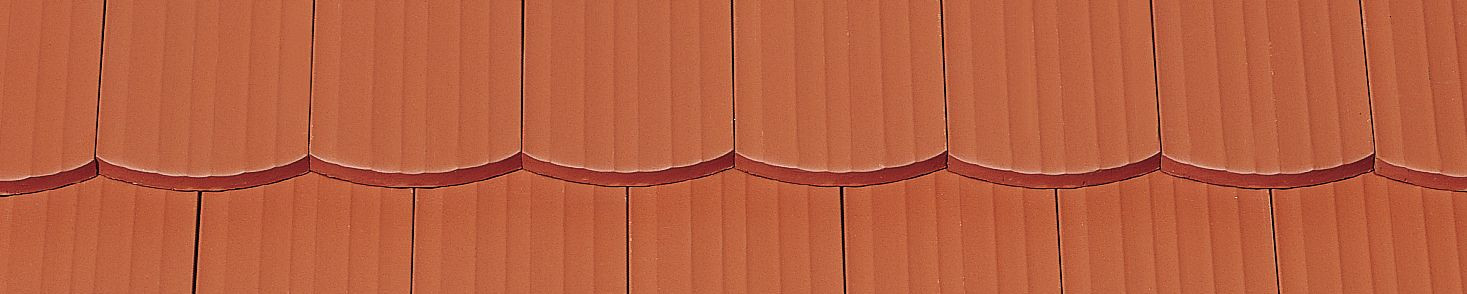

Der Biber mit profilierter Oberfläche.

  • Betont profilierte Struktur
  • Differenzierte Farbgebung
  • Einzigartige Kombinations- und Gestaltungsmöglichkeiten
  • Fügt sich harmonisch in bestehende Dachlandschaften ein
naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert

Hinweis für die Schweiz:

  • Decklänge i.M. (ca.): 147,5 mm
  • Decklänge max. (ca.): 160 mm
  • Decklänge min. (ca.): 135 mm

Technische Daten

Größe (ca.)180 x 380 x 12 mm
Deckbreite max. (ca.)180 mm
Decklänge min. (ca.)145 mm
Decklänge i.M. (ca.)155 mm
Decklänge max. (ca.)165 mm
Ziegelbedarf i.M. (ca.)36 Stück/m²
Gewicht je Stück (ca.)2 kg/Stück
Gewicht je m² (ca.)72 kg/m²
Gewicht je Palette (ca.)985 kg
Stück je Minipack8 Stück
Stück je Palette480 Stück

Technische Zeichnungen

Zeichnung PROFIL Kera-Saechs-18cm-1-1
Zeichnung PROFIL Kera-Saechs-18cm-1-1
Zeichnung PROFIL Kera-Saechs-18cm-1-2
Zeichnung PROFIL Kera-Saechs-18cm-1-2
Zeichnung PROFIL Kera-Saechs-18cm-LUEFTZ
Zeichnung PROFIL Kera-Saechs-18cm-LUEFTZ
Zeichnung PROFIL Kera-Saechs-18cm-SchiebeOG
Zeichnung PROFIL Kera-Saechs-18cm-SchiebeOG
Zeichnung PROFIL Kera-Saechs-18cm-Unterlaeufer
Zeichnung PROFIL Kera-Saechs-18cm-Unterlaeufer

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
30 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥30 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥25 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥22 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥15 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

Zubehörsortiment

KERA_BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Längshalber

KERA_BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Längshalber

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Lüfterziegel

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Lüfterziegel

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Unterläufer rechts

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Unterläufer rechts

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm rechts

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm rechts

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm links

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Schiebe-Ortgang mit kurzem Seitenlappen ca. 5 cm links

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Unterläufer links

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Unterläufer links

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Anführer

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Anführer

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Abführer

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Abführer

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Flächen-Lüfterziegel

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Flächen-Lüfterziegel

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Längsachse gebogen

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt Längsachse gebogen

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt konvex gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt konvex gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt konkav gebogen (Sonderanfertigung nach Vorgabe)

KERA-BIBER Sächsischer Biber 18 x 38 x 1,2 mit 3 Rillen Segmentschnitt konkav gebogen (Sonderanfertigung nach Vorgabe)
