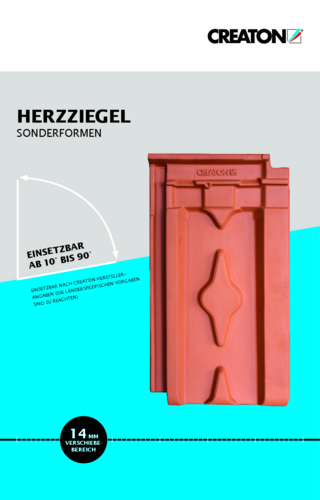

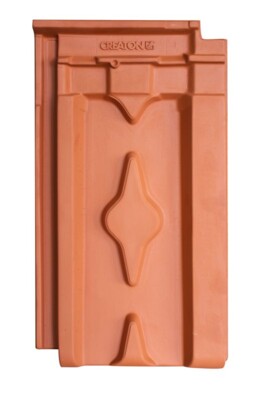

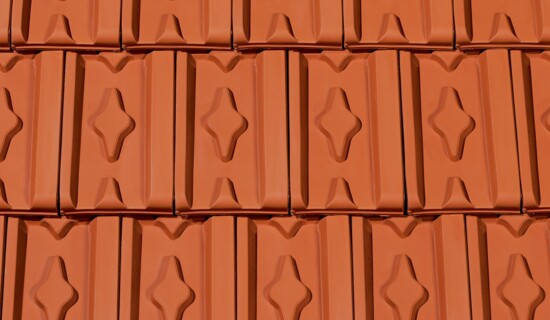

HERZZIEGEL

Der unverwechselbare Falzziegel.

Traditionsmodell mit Schneestoppwirkung

Technische Daten

Größe (ca.)	230 x 420 mm
Deckbreite min. (ca.)	205 mm
Deckbreite i.M. (ca.)	207 mm
Deckbreite max. (ca.)	209 mm
Decklänge min. (ca.)	337 mm
Decklänge i.M. (ca.)	344 mm
Decklänge max. (ca.)	350 mm
Ziegelbedarf min. (ca.)	13.7 Stück/m²
Ziegelbedarf i.M. (ca.)	14.1 Stück/m²
Ziegelbedarf max. (ca.)	14.5 Stück/m²
Gewicht je Stück (ca.)	3.1 kg/Stück
Gewicht je m² (ca.)	43.7 kg/m²
Gewicht je Palette (ca.)	769 kg
Stück je Minipack	5 Stück
Stück je Palette	240 Stück

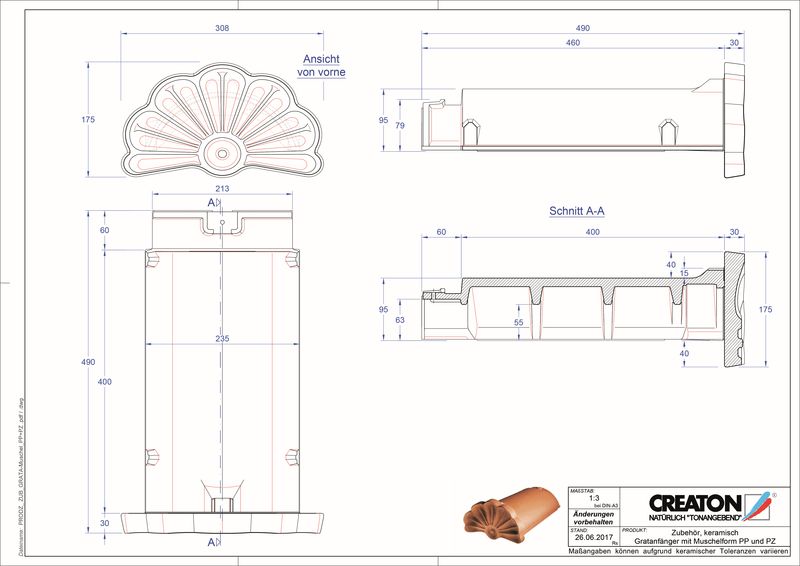

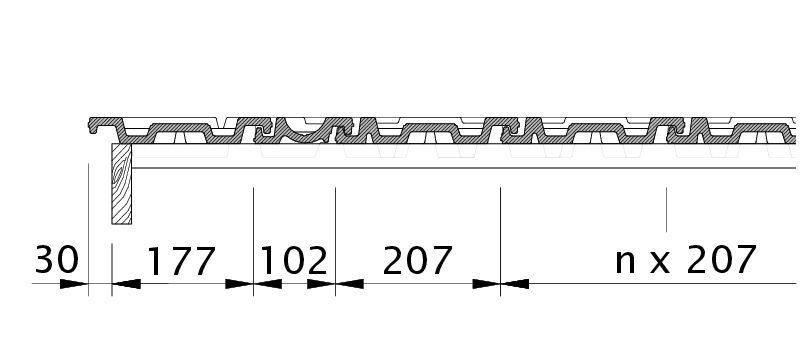

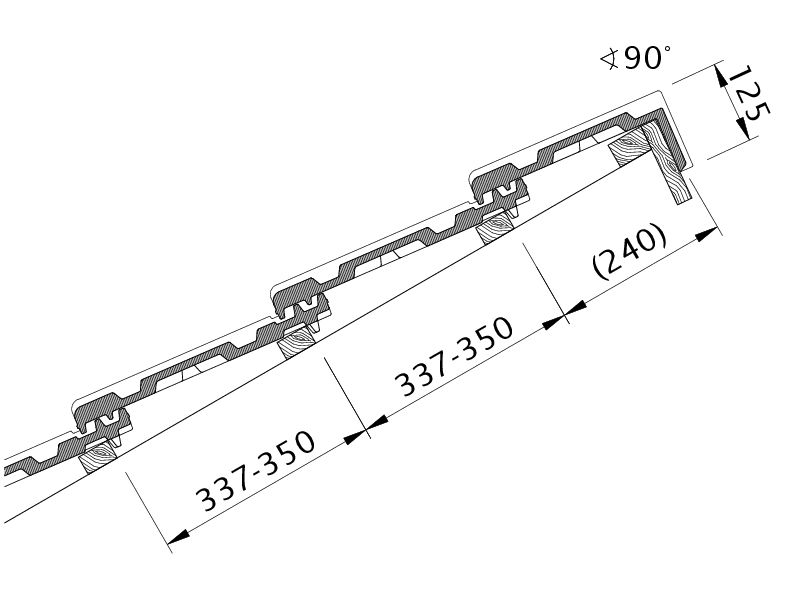

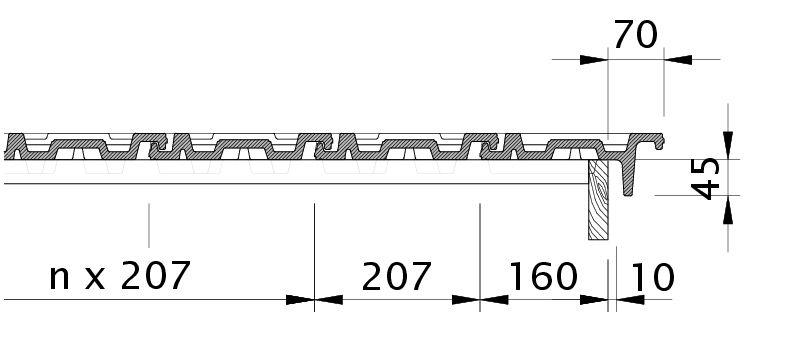

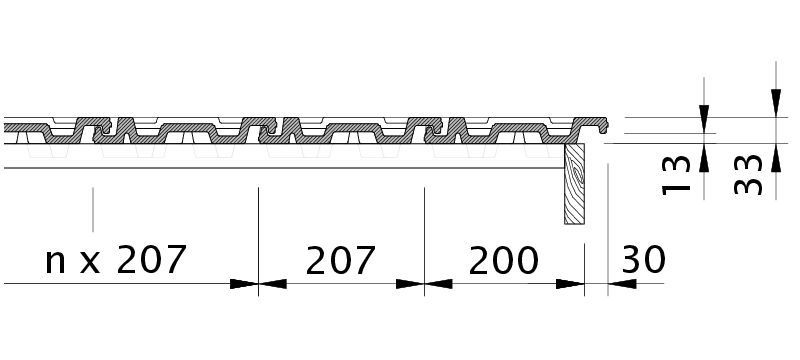

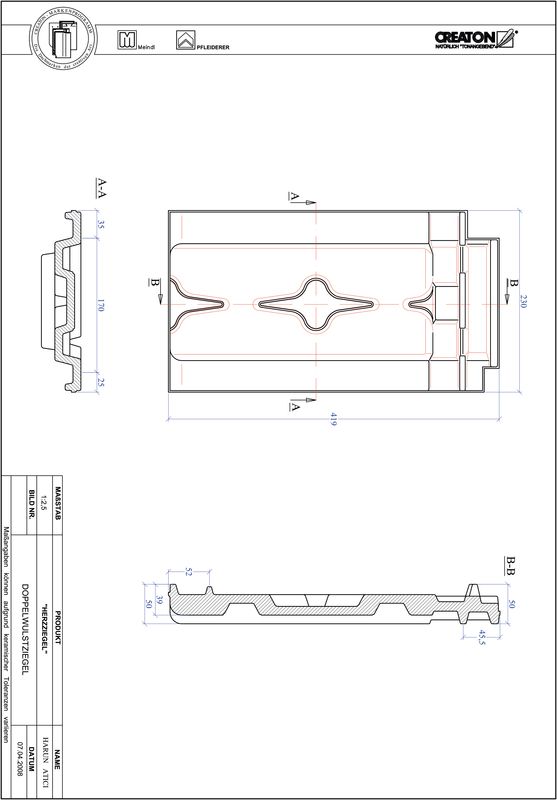

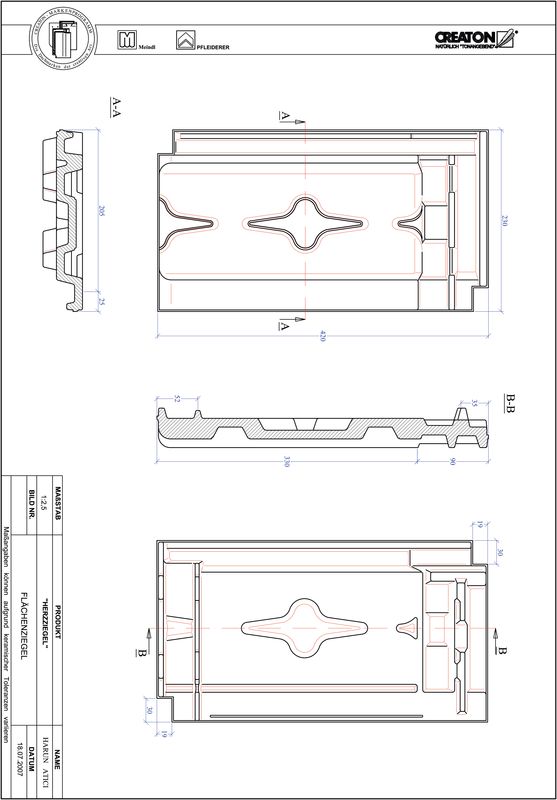

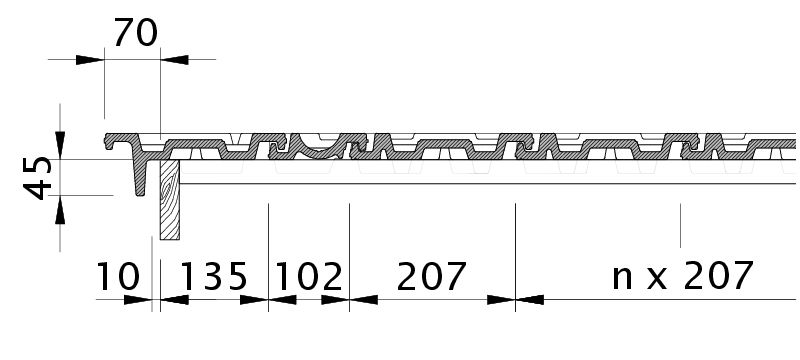

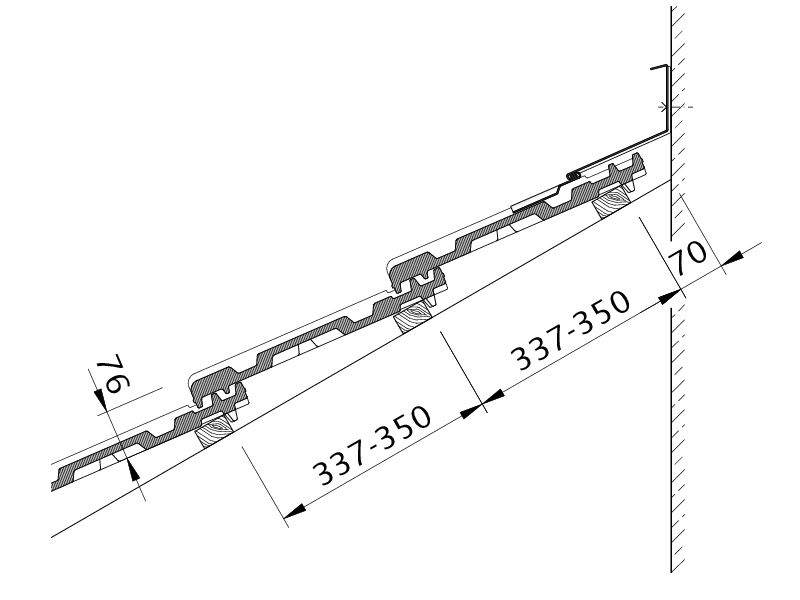

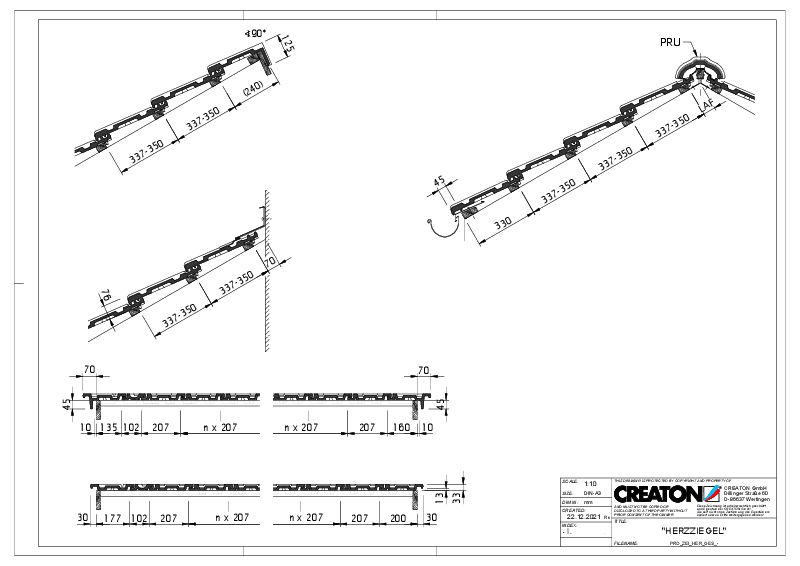

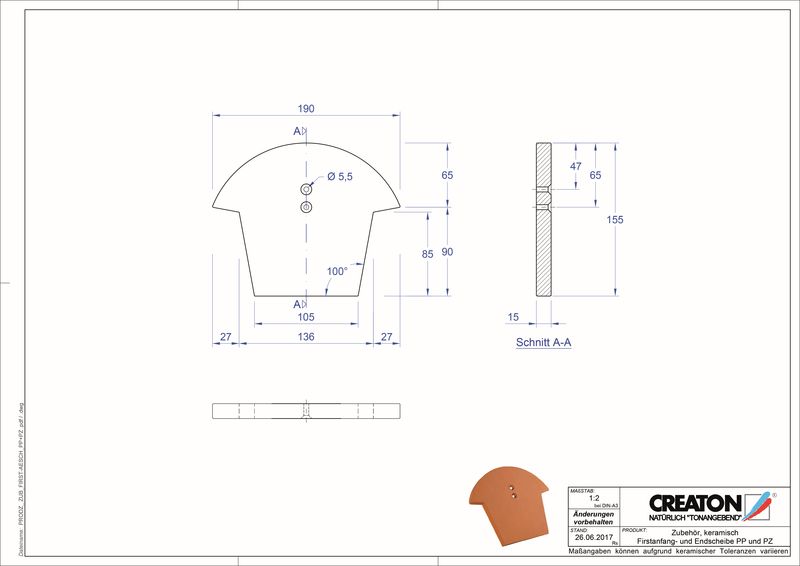

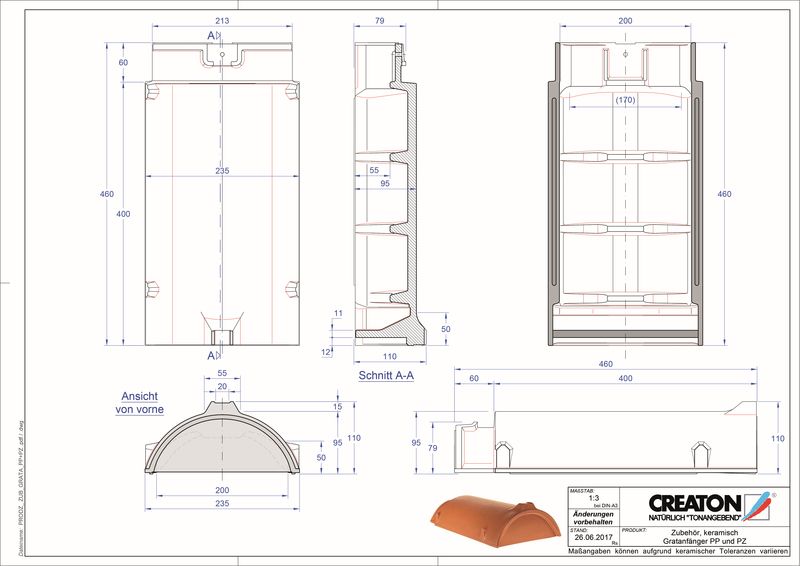

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

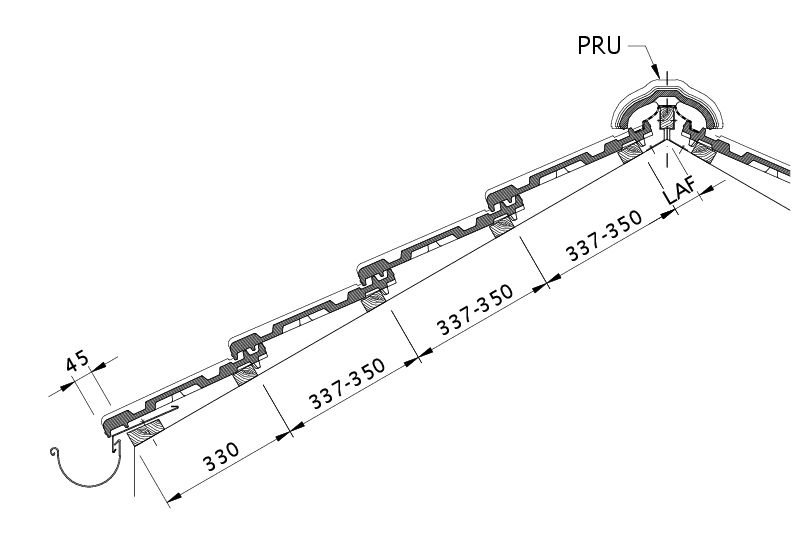

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

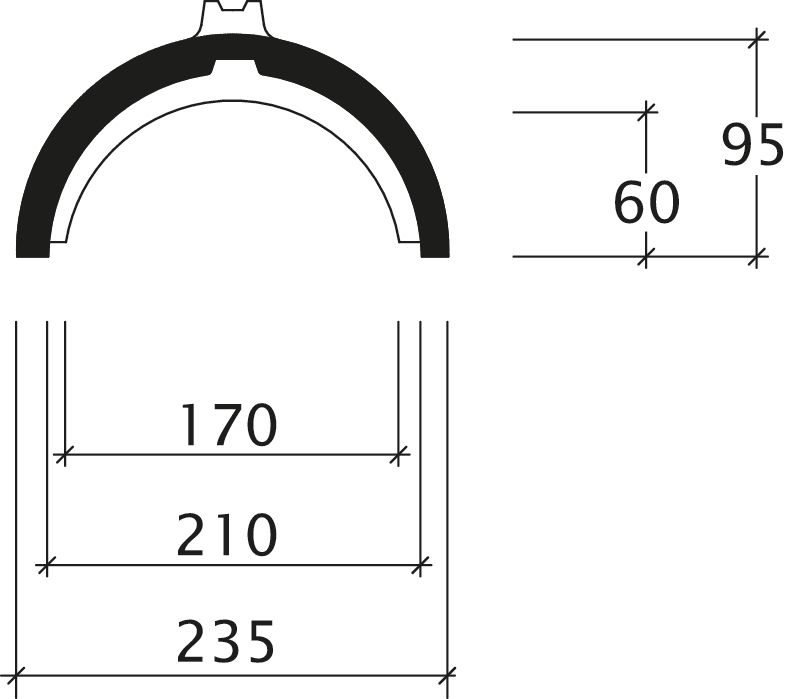

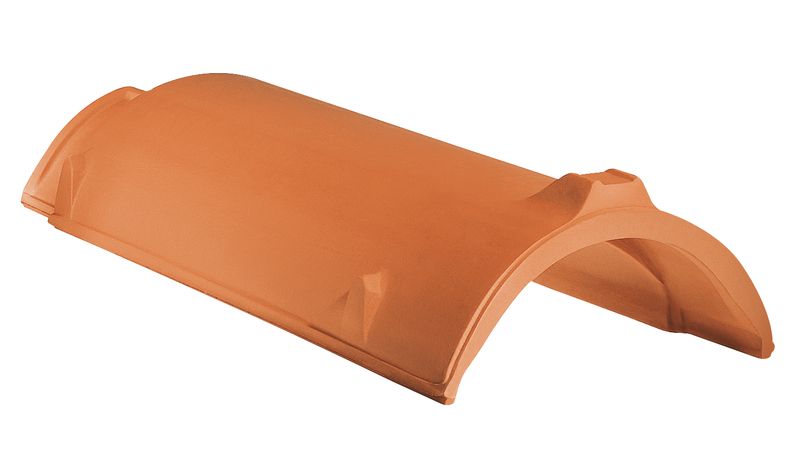

Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Stück/lfm	LAF	70	65	60	60	55	50	50
PRU 2.5 Stück/lfm	FLA	100	90	85	80	65	60	50

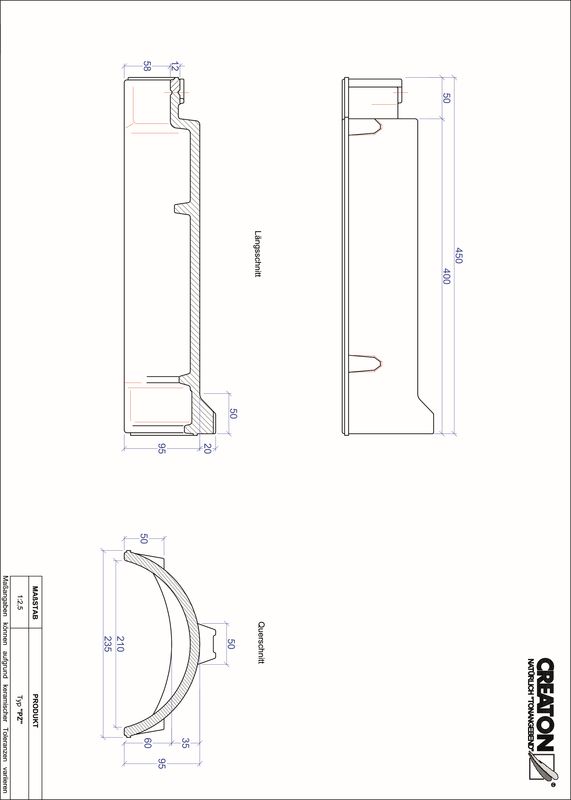

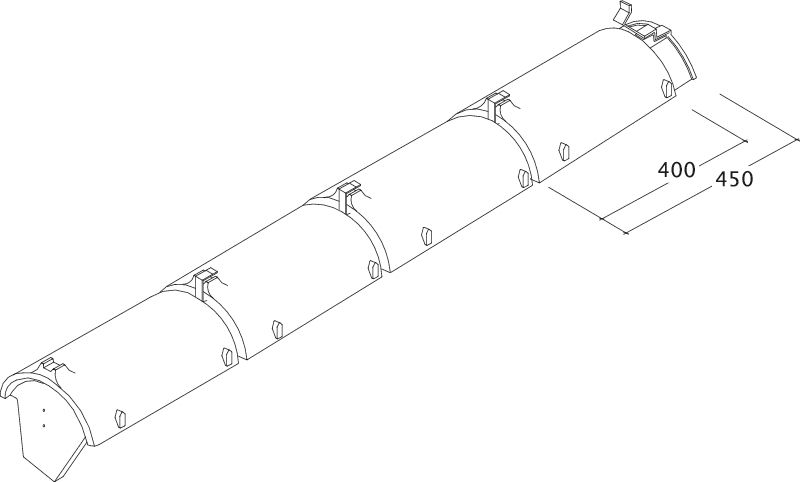

PZ 2.5 Stück/lfm	LAF	70	65	60	60	55	50	50
PZ 2.5 Stück/lfm	FLA	80	70	65	55	50	45	35
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Stück/lfm	LAF	70	60	55	55	50	40	35
PRU 2.5 Stück/lfm	FLA	110	100	95	90	75	70	60
PZ 2.5 Stück/lfm	LAF	70	60	55	55	50	40	35
PZ 2.5 Stück/lfm	FLA	90	80	75	65	60	55	45
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Stück/lfm	LAF	65	55	50	45	40	30	25
PRU 2.5 Stück/lfm	FLA	120	110	105	105	90	85	80
PZ 2.5 Stück/lfm	LAF	65	55	50	45	40	30	25
PZ 2.5 Stück/lfm	FLA	100	90	85	80	75	70	65

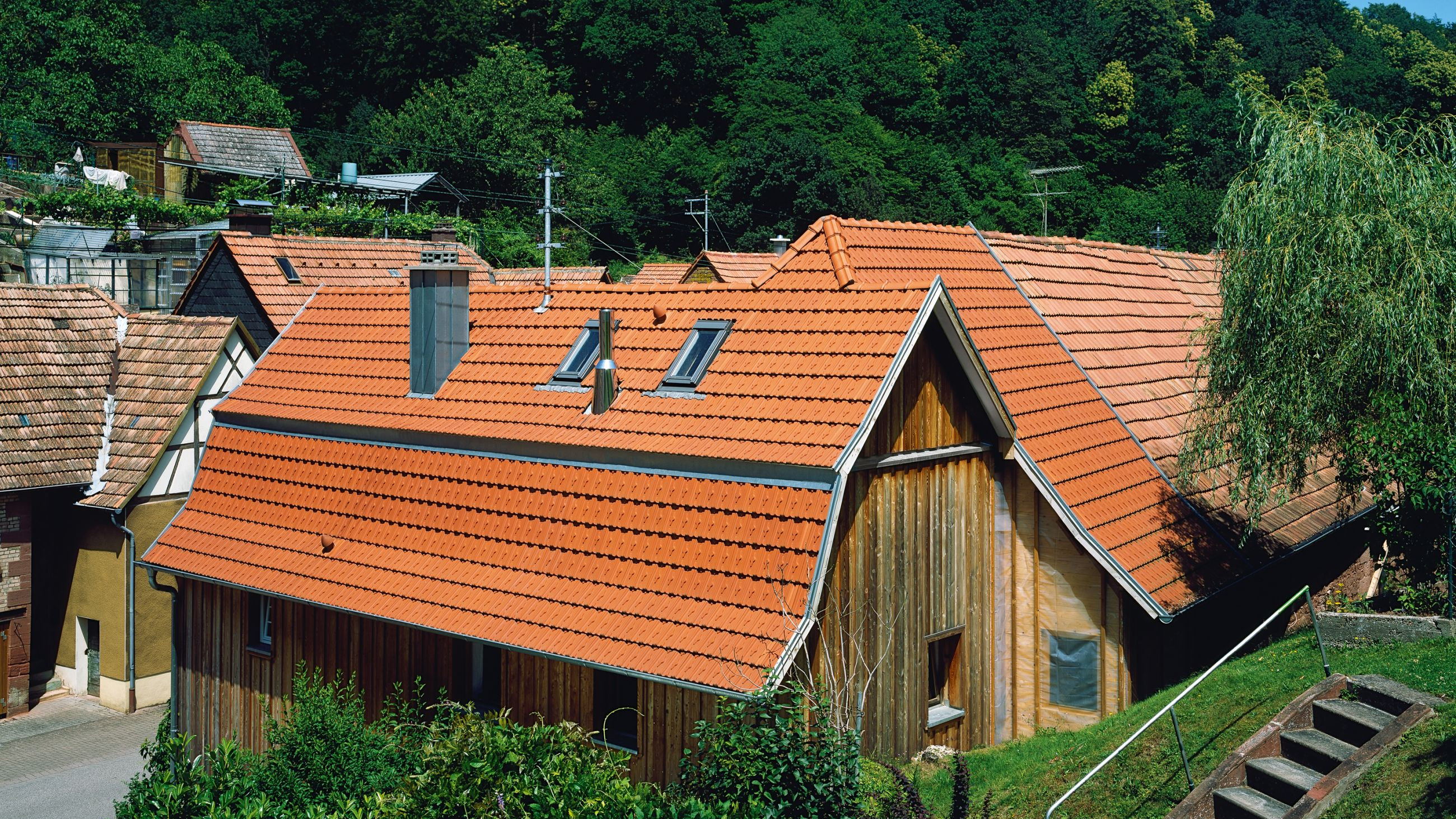

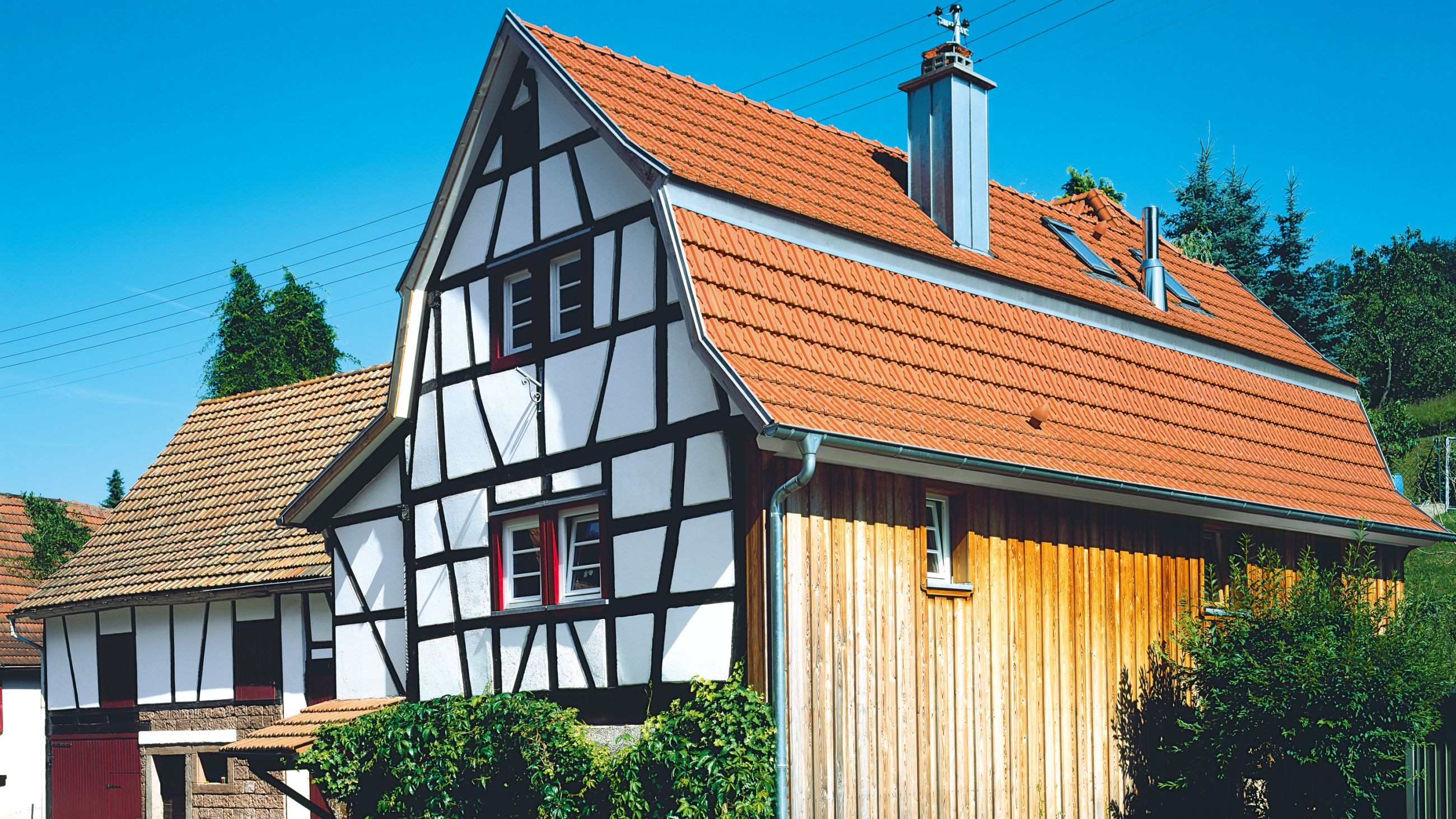

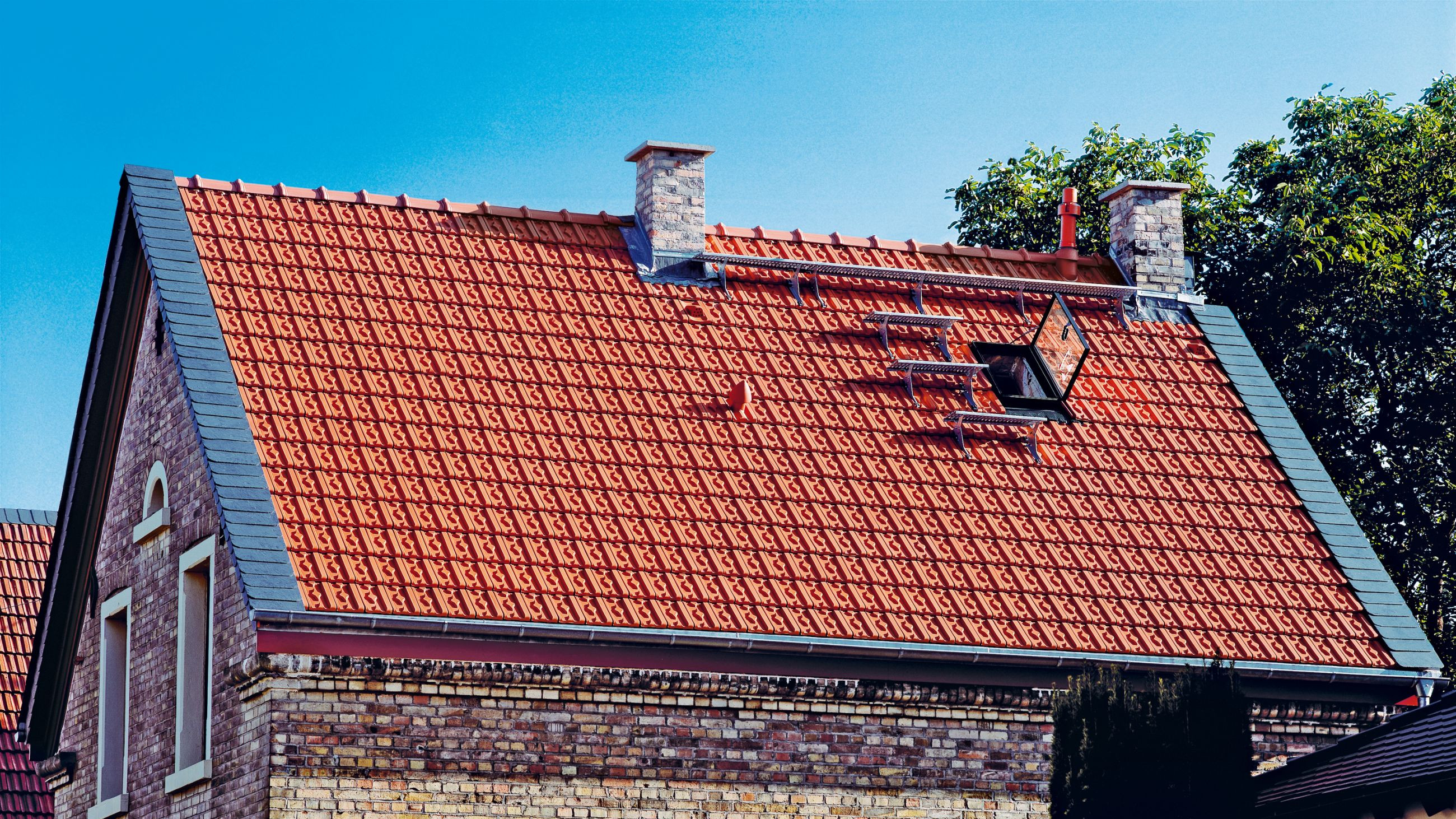

Referenzen

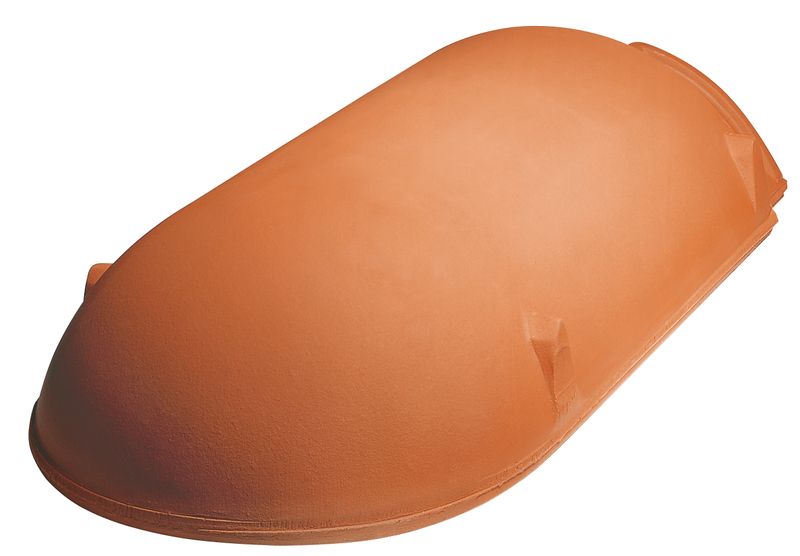

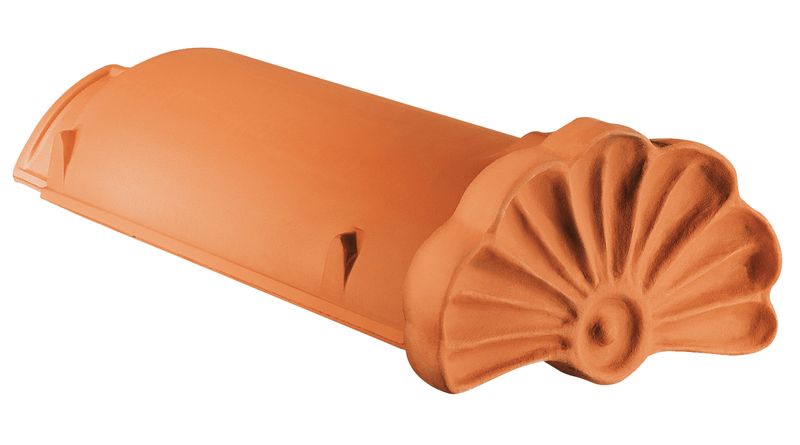

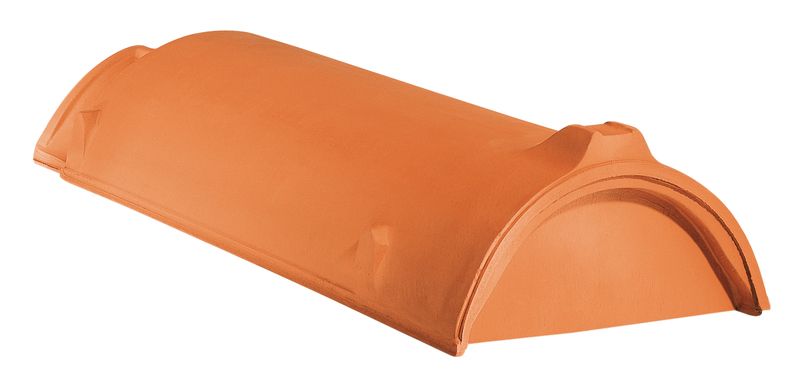

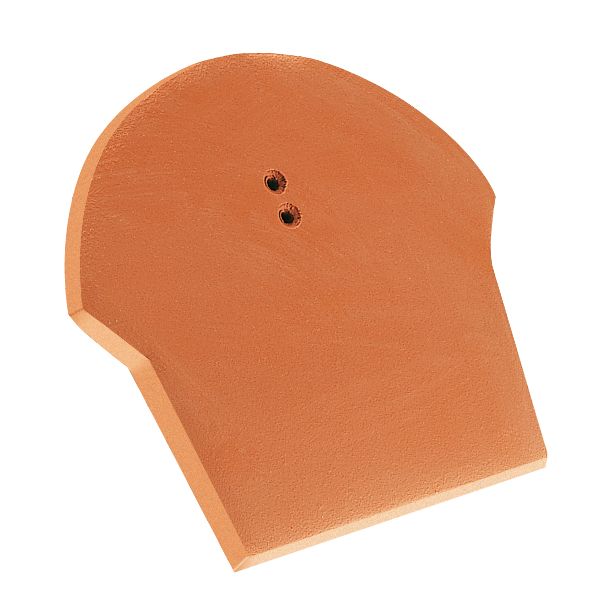

Zubehörsortiment

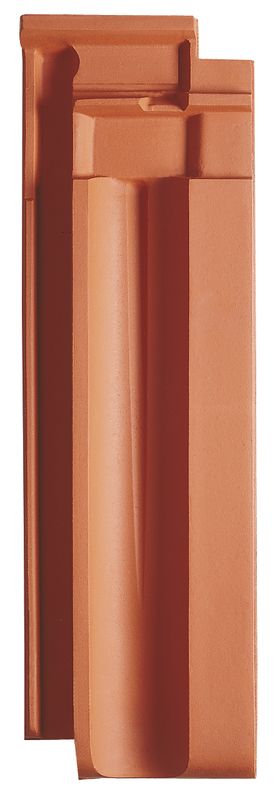

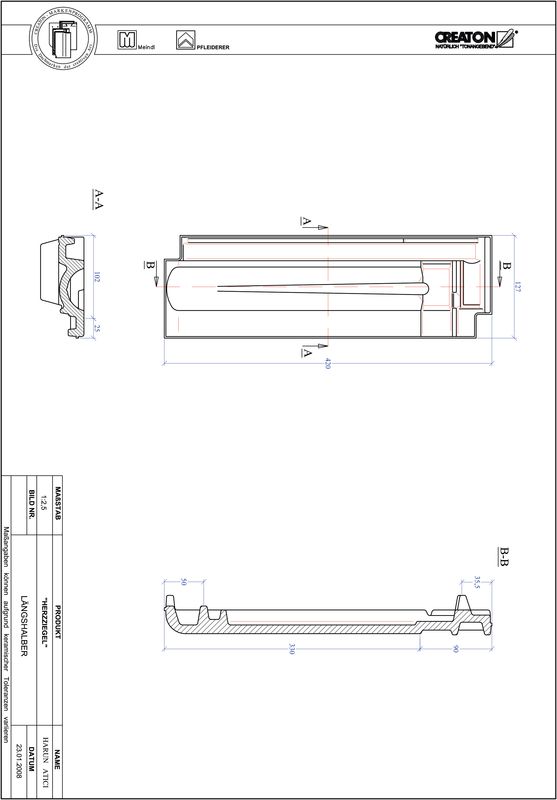

HER Längshalber

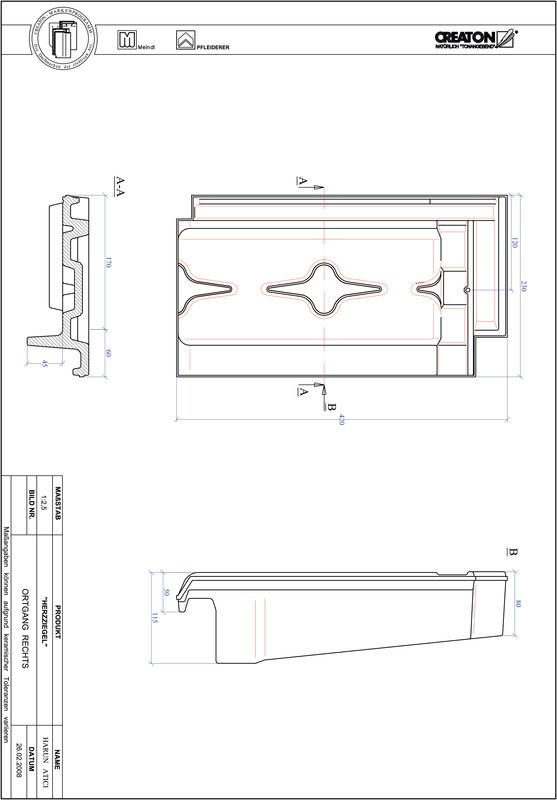

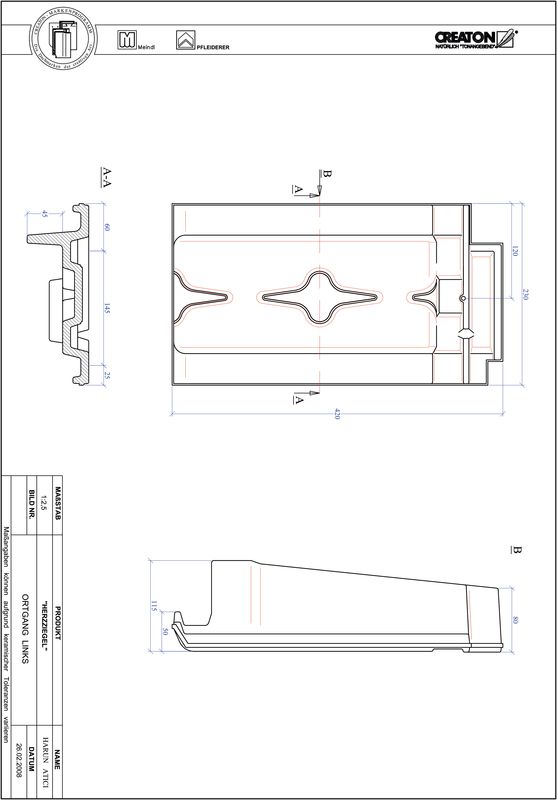

HER Ortgangziegel rechts

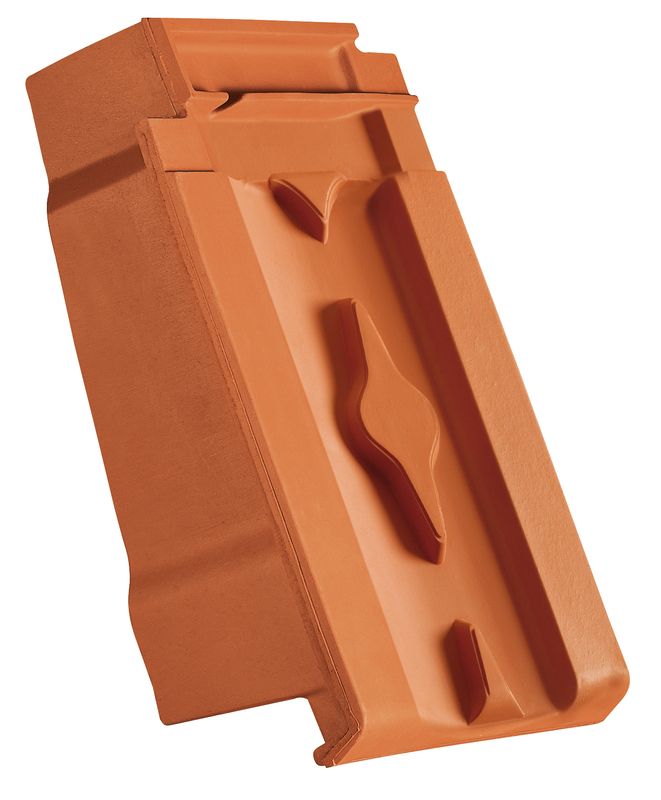

HER Ortgangziegel links

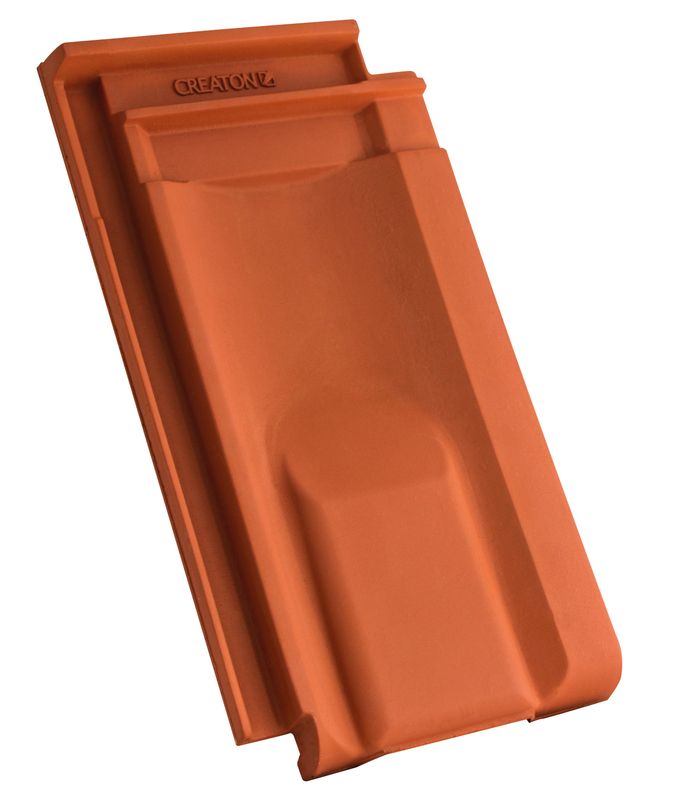

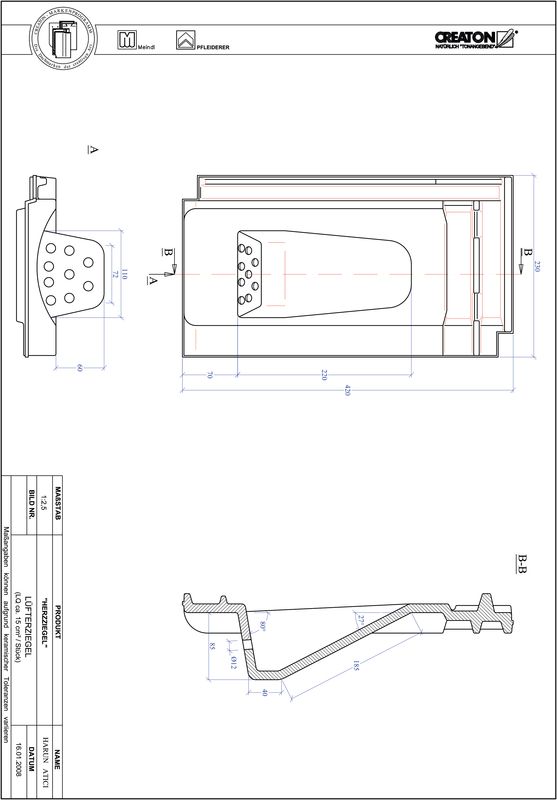

HER Lüfterziegel

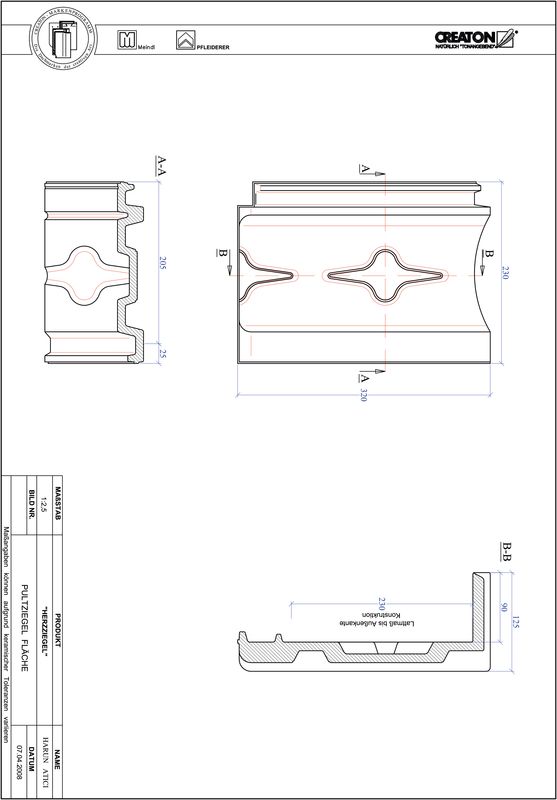

HER Pultziegel garniert standard

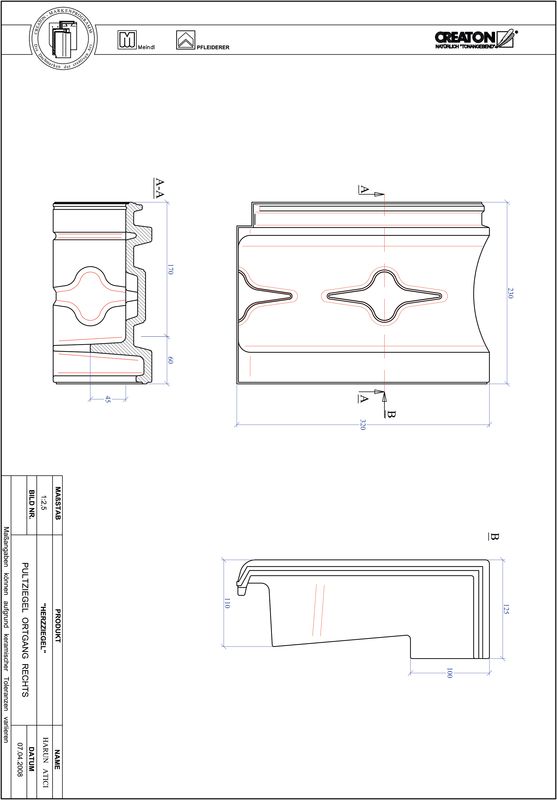

HER Pult-Ortgangziegel garniert standard rechts

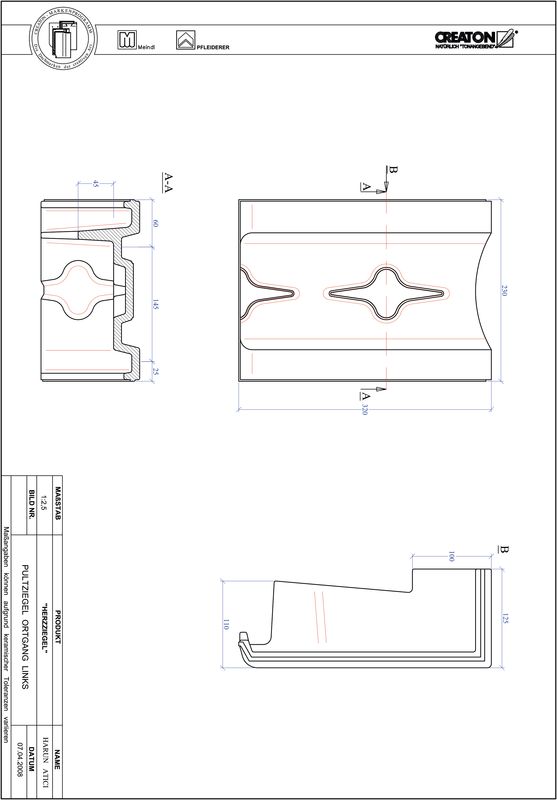

HER Pult-Ortgangziegel garniert standard links

HER Pultziegel garniert Sondermaß

HER Pult-Ortgangziegel garniert Sondermaß rechts

HER Pult-Ortgangziegel garniert Sondermaß links

HER Mansard-/Knickziegel garniert Sondermaß

HER Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

HER Mansard-/Knick-Ortgangziegel garniert Sondermaß links

WER Universal-Pultdachziegel PDZ

WER Universal Pultanfang- und Endscheibe PDZ

Firstklammer Aluminium Universal-Pultdachziegel

Sortiment für Dachentlüftungen und - durchdringungen

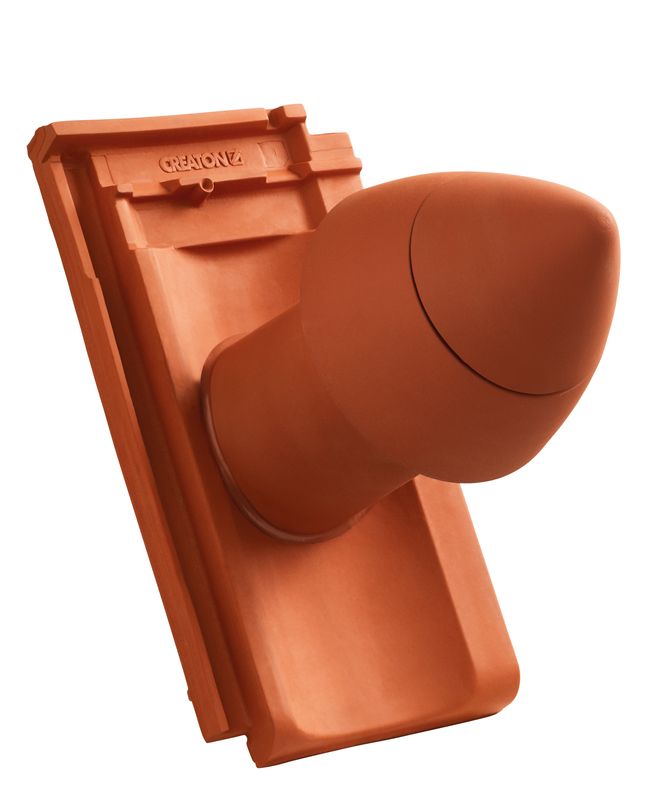

HER SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

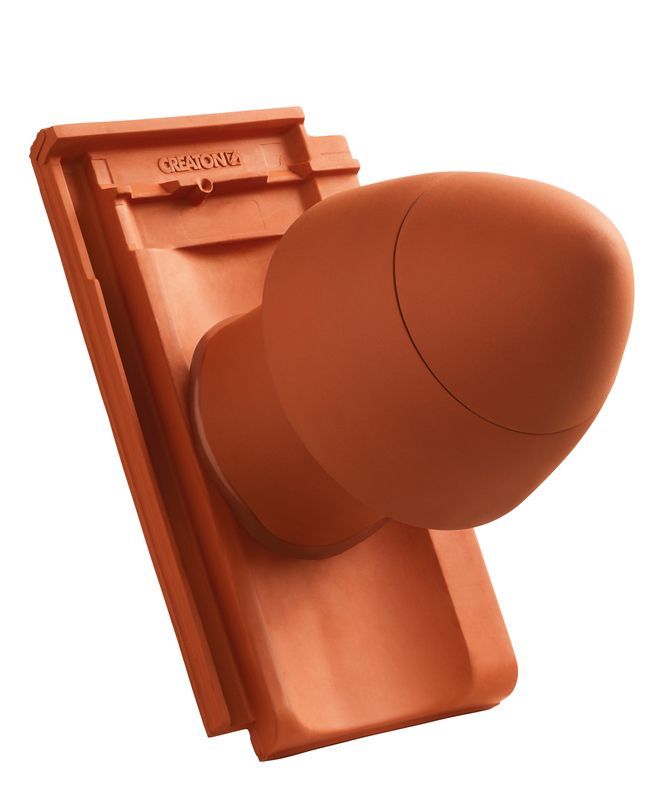

HER SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

HER SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

HER SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

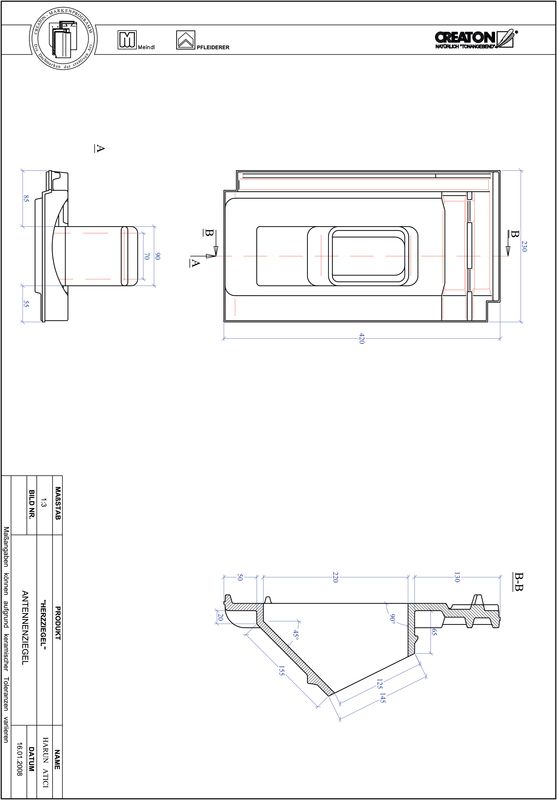

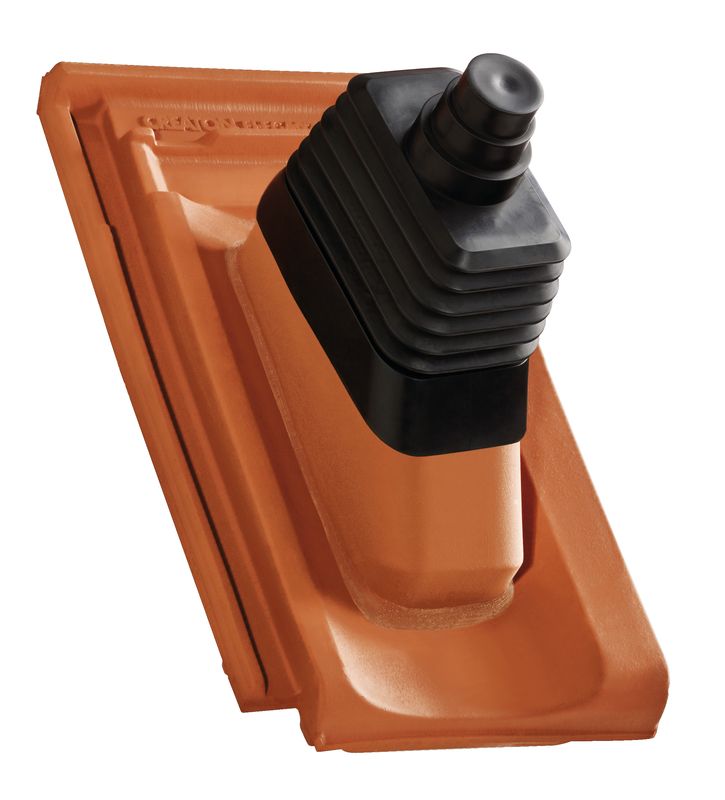

HER Antennendurchgang

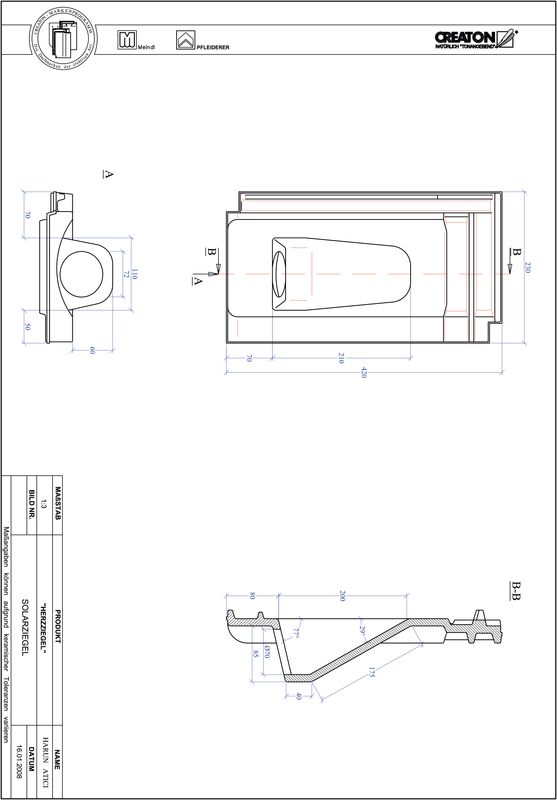

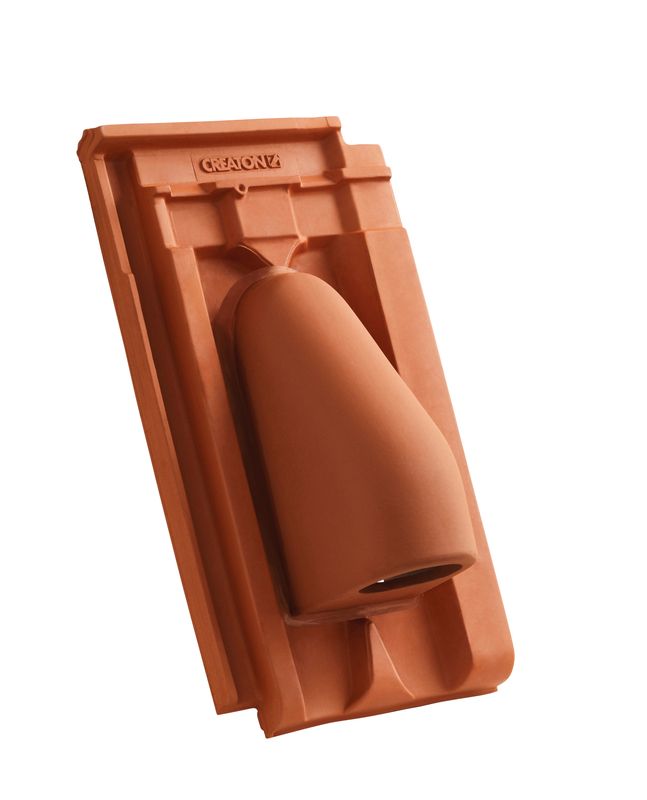

HER Solar-Durchgangziegel

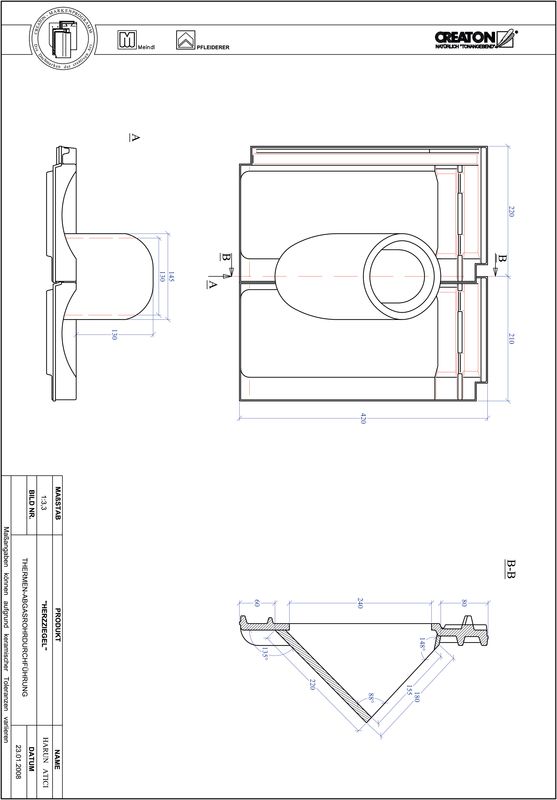

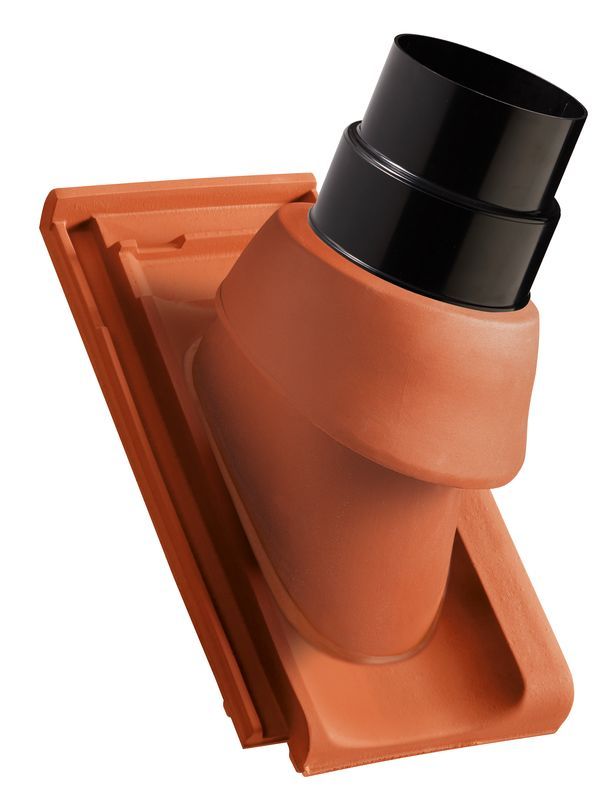

HER Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

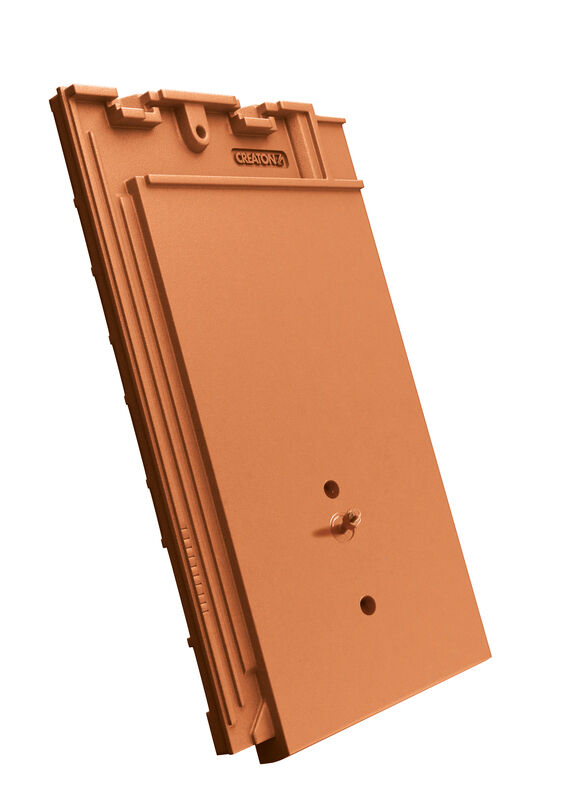

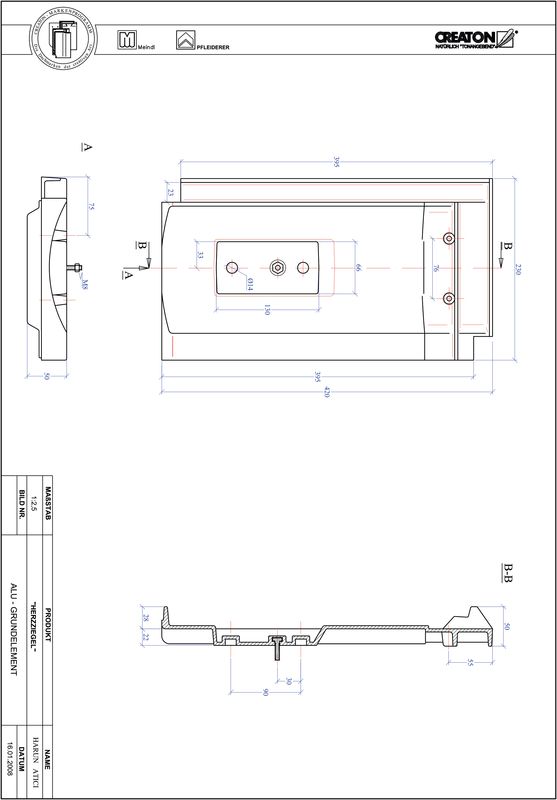

HER Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

HER System-Solarhalter-Set für Bohlenmontage

HER System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Schneenase Alu Typ 20

Sortiment für Dachdetails und Windsogsicherung

HER Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)
