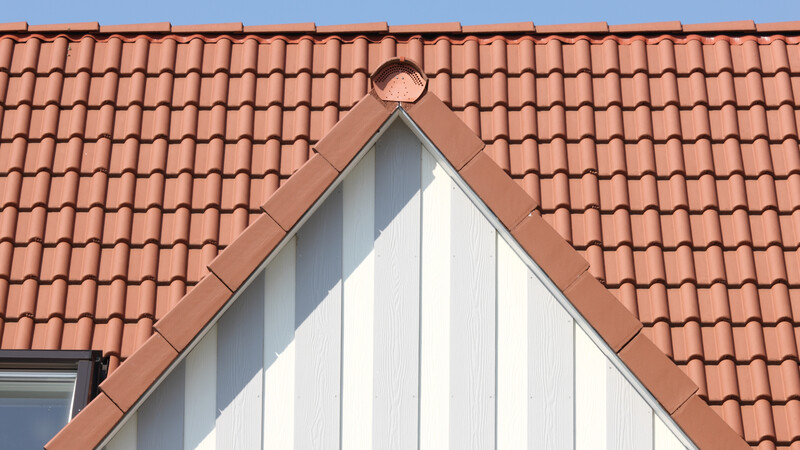

HEIDELBERG klassikrot

HEIDELBERG

Der Klassiker.

  • Traditionelle, zeitlose Form für Neubau und Sanierung
  • Zweifache Wasserfallen bieten zusätzlichen Schutz vor Regeneintrag
  • Abgerundete Fußkante für besseren Wasserablauf und zur Vermeidung von Kantenverschmutzung
  • Stabile Auflagestege an der Aufhängenase zur Vermeidung von Staunässe an der Dachlatte
  • Ausgeprägte Fußverrippung vermindert das Eindringen von Flugschnee oder Schlagregen
  • Hoch liegende Seitenverfalzung mit zur Seite hin offener Fuge sorgt für einen besseren Wasserablauf, Entlastung der Seitenverfalzung und schützt besser vor vorzeitiger Vermoosung

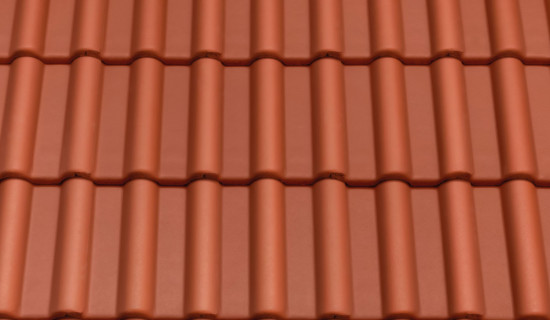

planar klassikrot
planar klassikrot
planar ziegelrot
planar ziegelrot
planar dunkelbraun
planar dunkelbraun
planar dunkelgrau
planar dunkelgrau
planar zinkgrau
planar zinkgrau
planar titangrau
planar titangrau
planar perla klassikrot perla
planar perla klassikrot perla
planar perla dunkelrot perla
planar perla dunkelrot perla
planar perla dunkelgrau perla
planar perla dunkelgrau perla

Hinweis für die Schweiz:

  • Decklänge i.M. (ca.): 325 mm
  • Decklänge max. (ca.): 340 mm
  • Decklänge min. (ca.): 310 mm

Technische Daten

Größe (ca.)334 x 420 mm
Deckbreite min. (ca.)300 mm
Deckbreite i.M. (ca.)300 mm
Deckbreite max. (ca.)300 mm
Decklänge min. (ca.)310 mm
Decklänge i.M. (ca.)328 mm
Decklänge max. (ca.)345 mm
Ziegelbedarf min. (ca.)9.7 Stück/m²
Ziegelbedarf i.M. (ca.)10.2 Stück/m²
Ziegelbedarf max. (ca.)10.7 Stück/m²
Gewicht je Stück (ca.)4.5 kg/Stück
Gewicht je m² (ca.)45.9 kg/m²
Stück je Riegel40 Stück

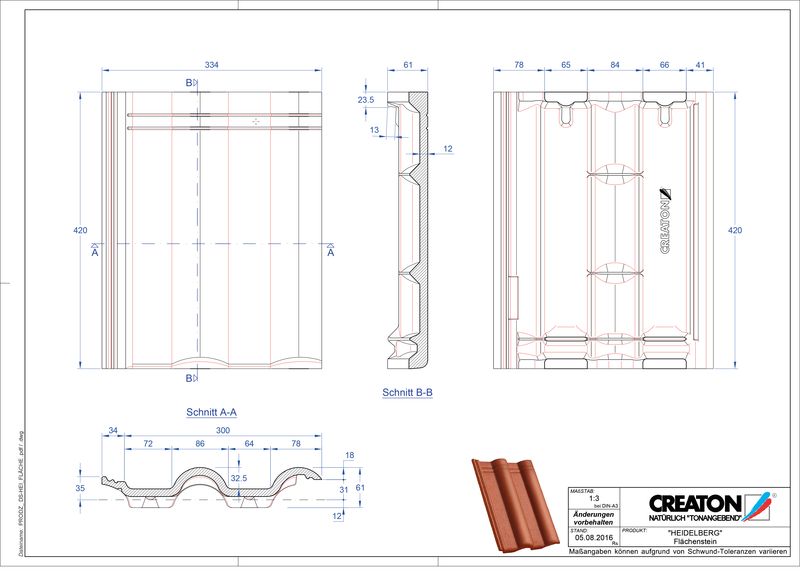

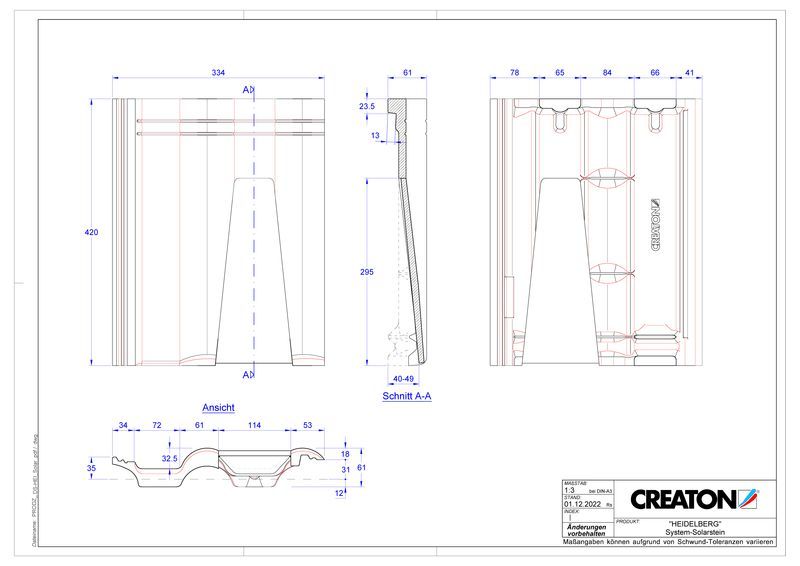

Technische Zeichnungen

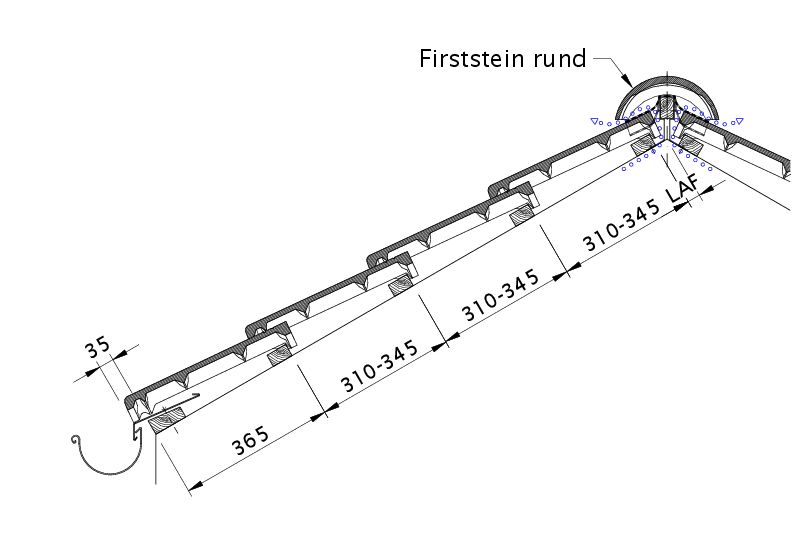

Zeichnung HEIDELBERG Dachquerschnitt DQF
Zeichnung HEIDELBERG Dachquerschnitt DQF

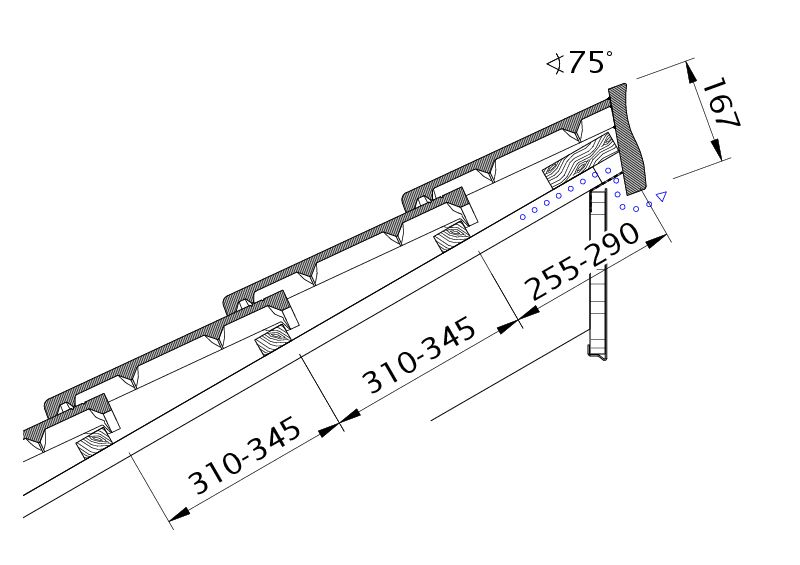

Zeichnung HEIDELBERG Pultdach-Ausführung PDA
Zeichnung HEIDELBERG Pultdach-Ausführung PDA

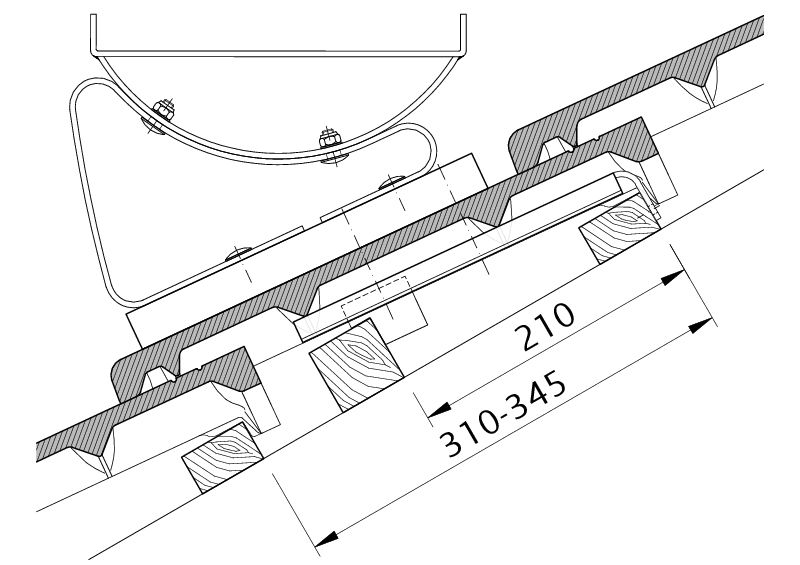

Zeichnung HEIDELBERG Funktionsstein FUK
Zeichnung HEIDELBERG Funktionsstein FUK

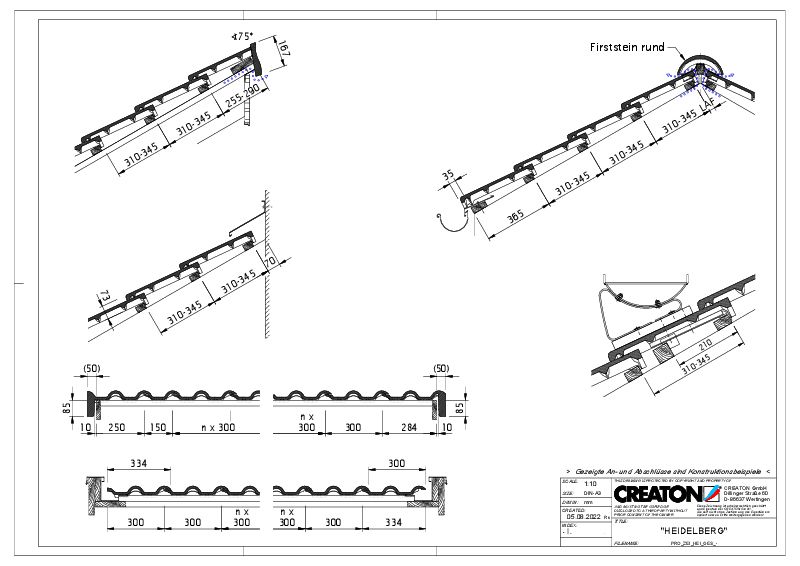

Zeichnung HEIDELBERG Gesamtansicht GES
Zeichnung HEIDELBERG Gesamtansicht GES

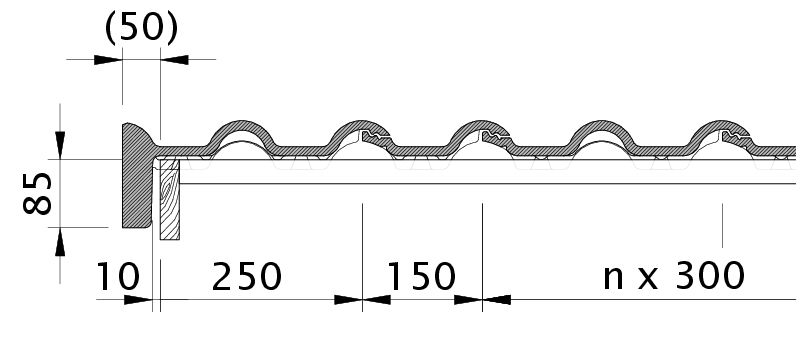

Zeichnung HEIDELBERG Ortgangstein links mit Ortgangbrett OBL
Zeichnung HEIDELBERG Ortgangstein links mit Ortgangbrett OBL
Zeichnung HEIDELBERG Ortgangstein rechts mit Ortgangbrett OBR
Zeichnung HEIDELBERG Ortgangstein rechts mit Ortgangbrett OBR

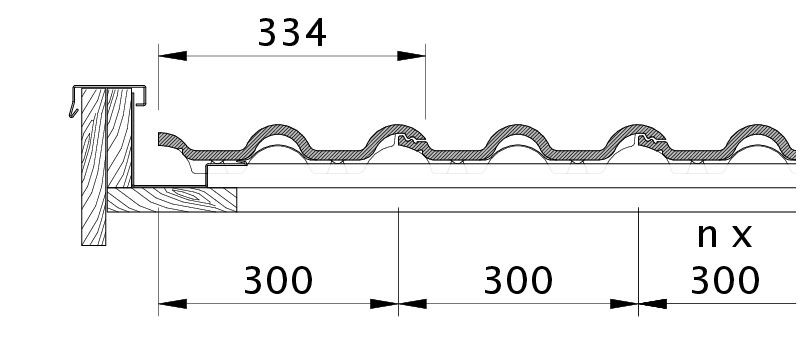

Zeichnung HEIDELBERG OG li. m. Flächenstein und Blechausführung OGLBL
Zeichnung HEIDELBERG OG li. m. Flächenstein und Blechausführung OGLBL

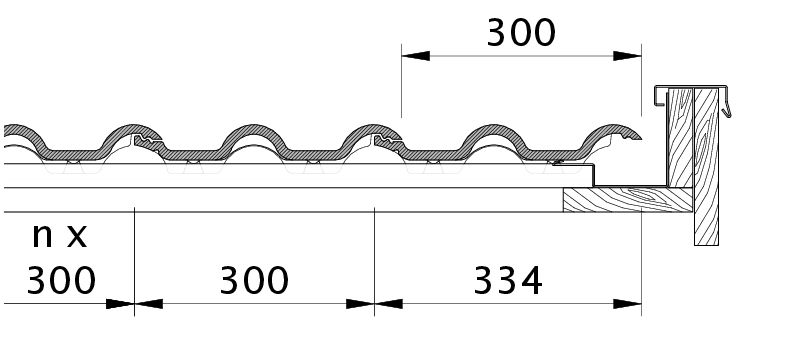

Zeichnung HEIDELBERG OG li. m. Ortgangstein u. Ortgangbrett OGLBR
Zeichnung HEIDELBERG OG li. m. Ortgangstein u. Ortgangbrett OGLBR

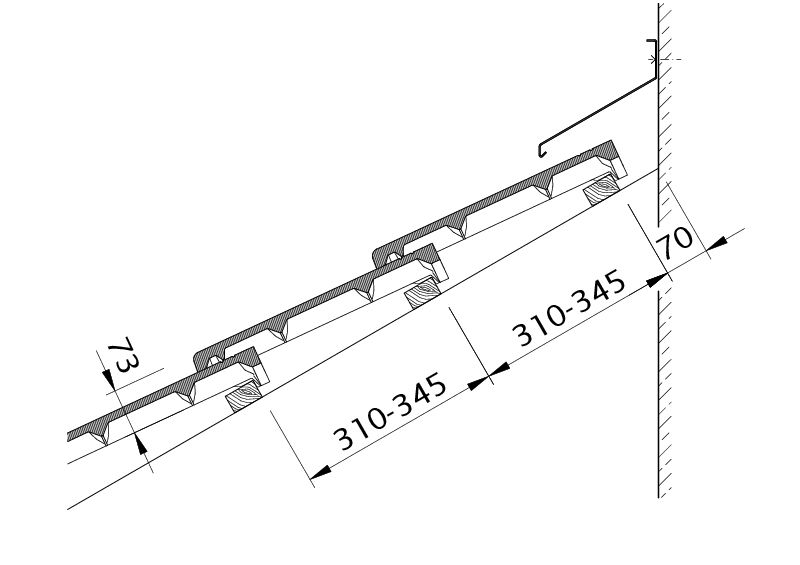

Zeichnung HEIDELBERG Wandanschluss oben mit FALZ WMF
Zeichnung HEIDELBERG Wandanschluss oben mit FALZ WMF

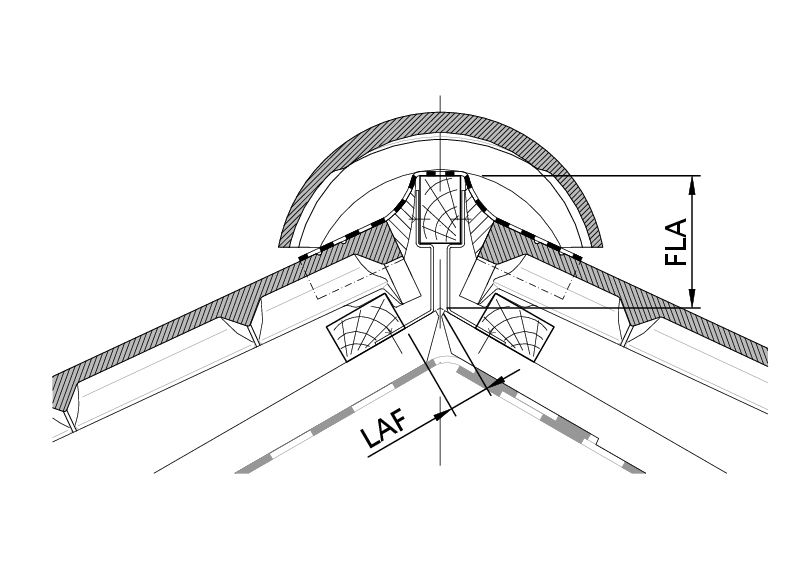

Zeichnung HEIDELBERG Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF
Zeichnung HEIDELBERG Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
25 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥25 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
- °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Lattweite/ Decklänge ist abhängig von Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.
  • Wenn durch das Schneiden der Steine Staub entsteht, ist darauf zu achten, dass dadurch entstehende Rückstände unverzüglich beseitigt und entfernt werden müssen.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm für 30x50-Lattung
Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Stück/lfmLAF35333230292826252525
FIR 2.5 Stück/lfmFLA11310710298938985827976
LAF-/FLA Werte in mm für 40x60-Lattung
Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Stück/lfmLAF35333230292826252525
FIR 2.5 Stück/lfmFLA12211711210810410198928986

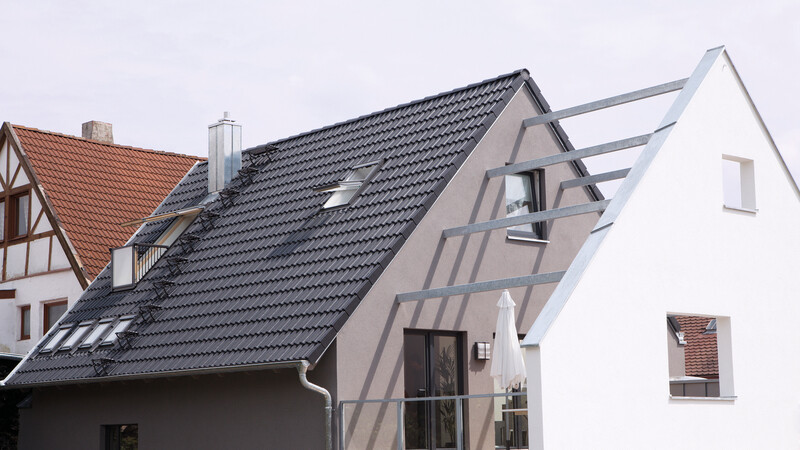

Referenzen

Zubehörsortiment

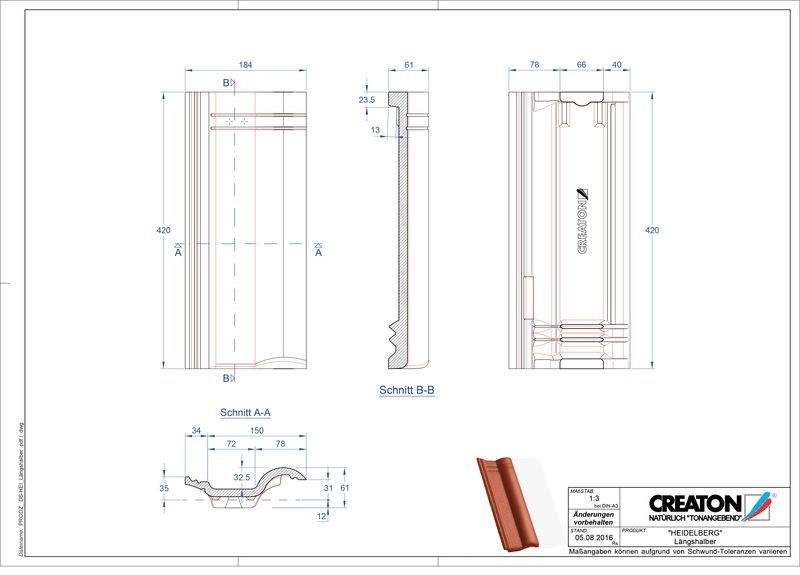

HEI Längshalber

HEI Längshalber

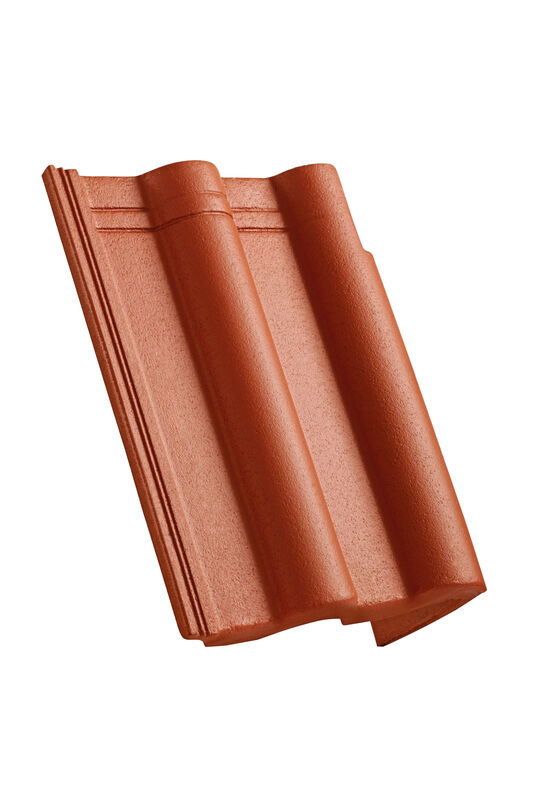

HEI Ortgangstein rechts Ausstich 90

HEI Ortgangstein rechts Ausstich 90

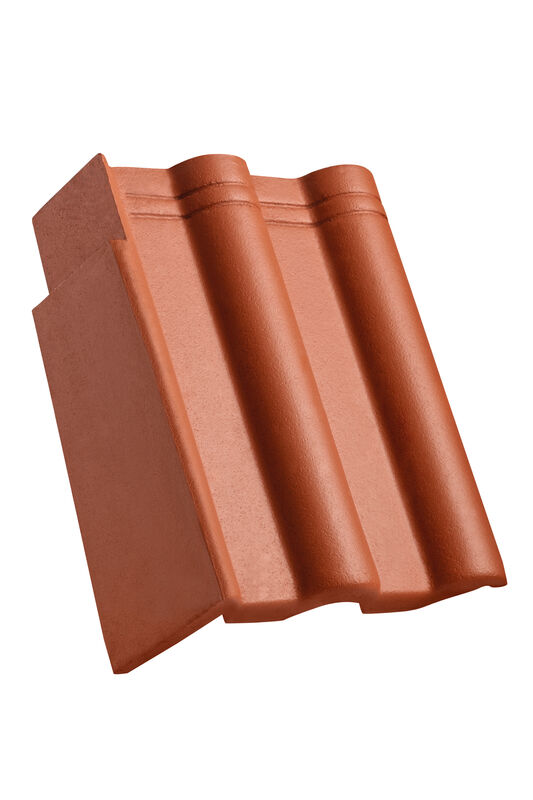

HEI Ortgangstein links Ausstich 90

HEI Ortgangstein links Ausstich 90

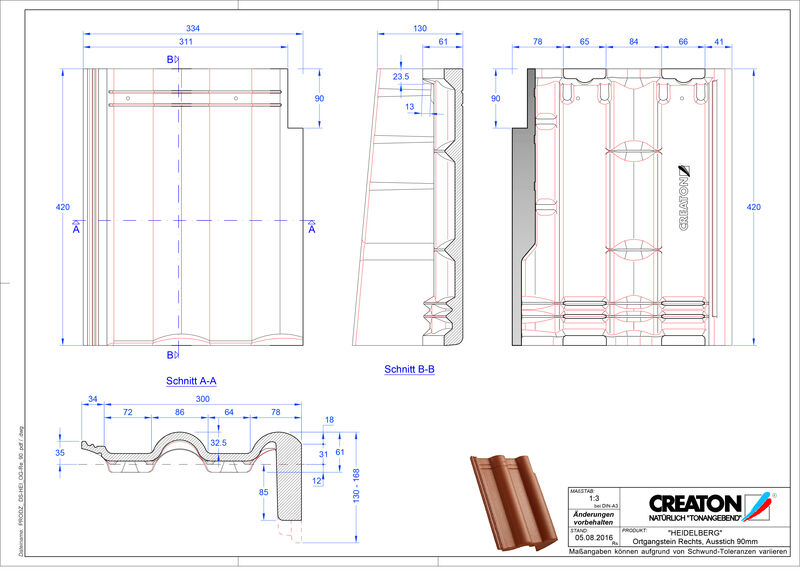

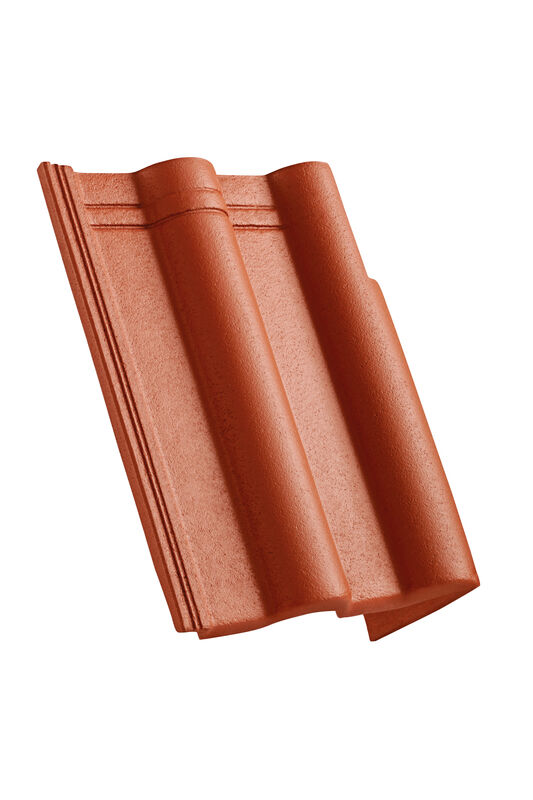

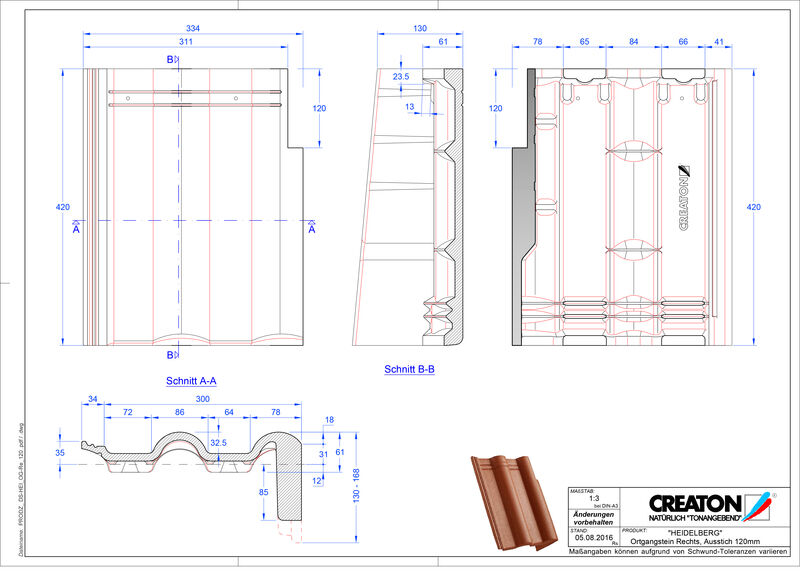

HEI Ortgangstein rechts Ausstich 120

HEI Ortgangstein rechts Ausstich 120

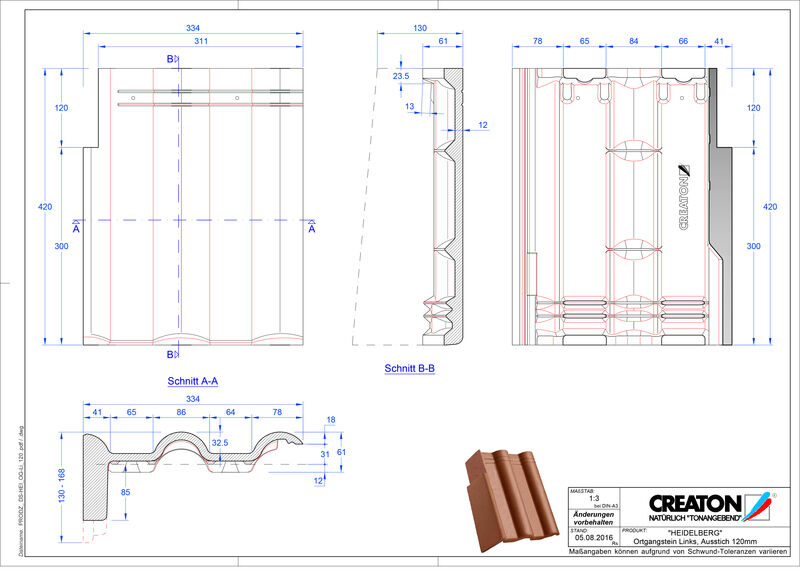

HEI Ortgangstein links Ausstich 120

HEI Ortgangstein links Ausstich 120

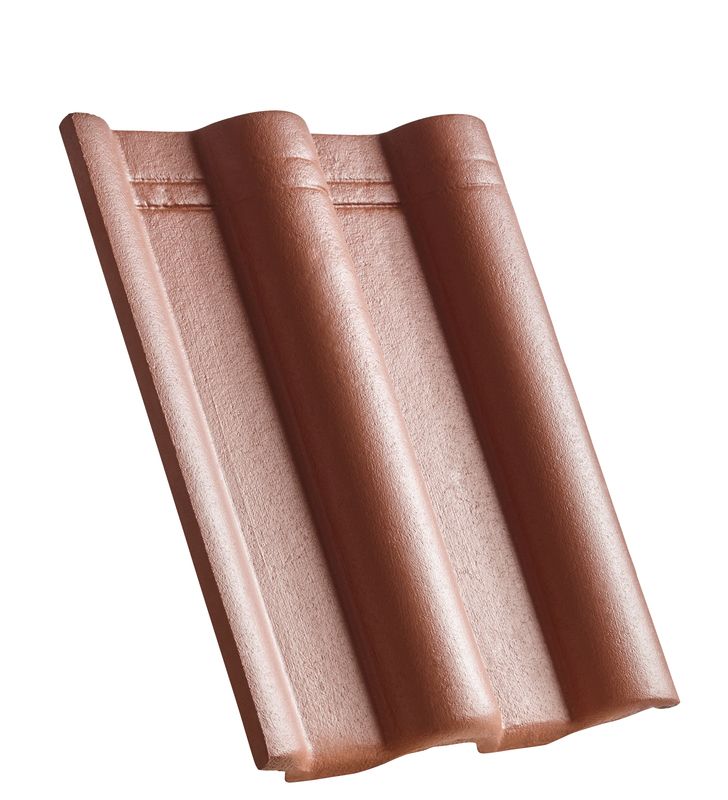

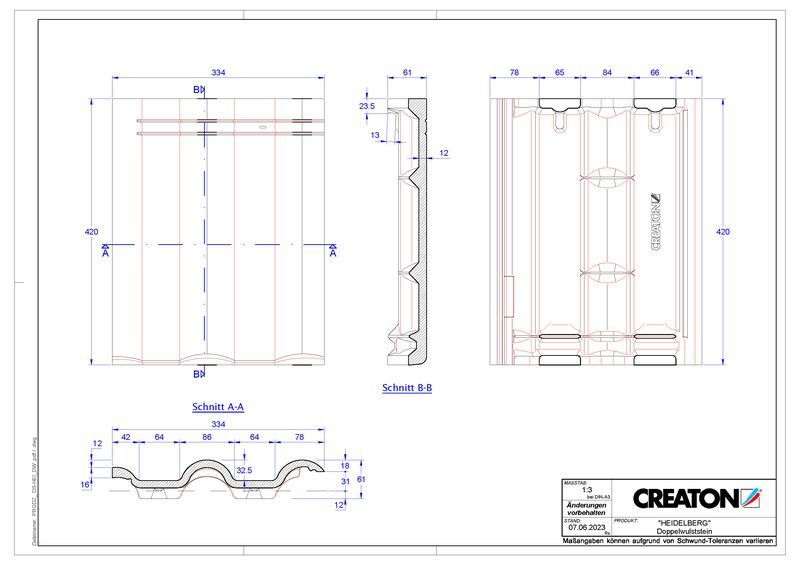

HEI Doppelwulststein

HEI Doppelwulststein

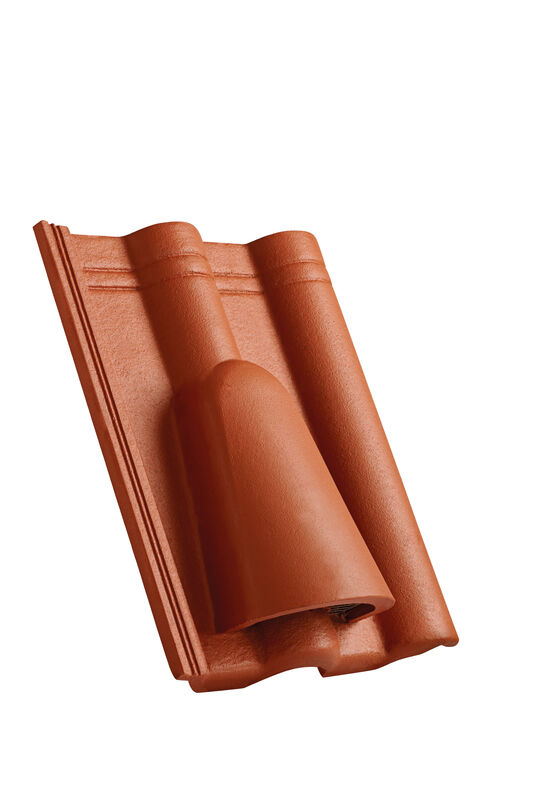

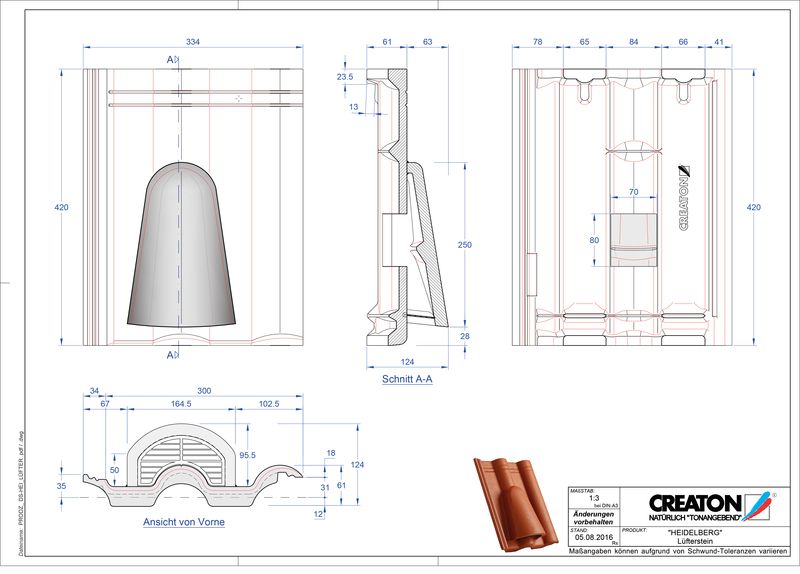

HEI Lüfterstein

HEI Lüfterstein

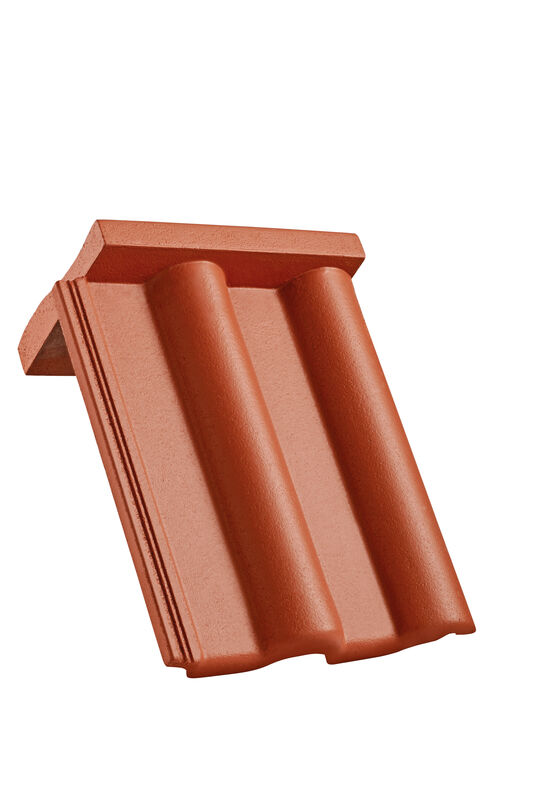

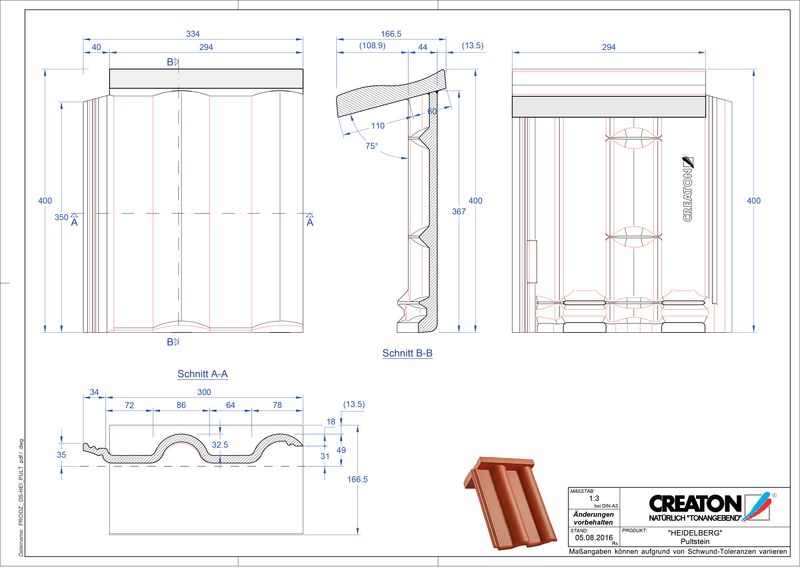

HEI Pultstein

HEI Pultstein

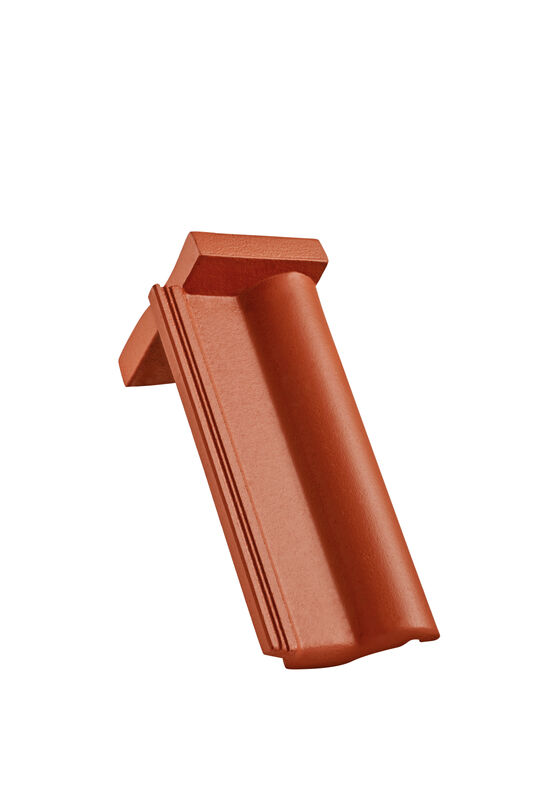

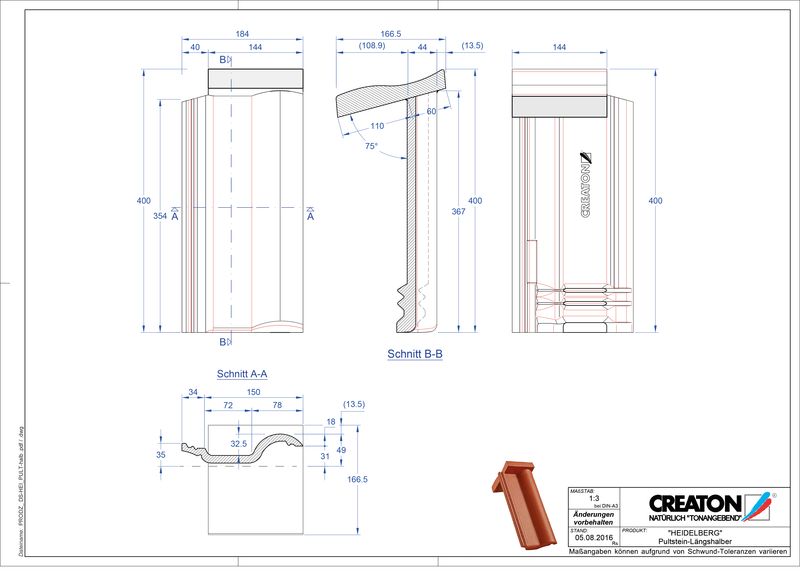

HEI Pult-Längshalber

HEI Pult-Längshalber

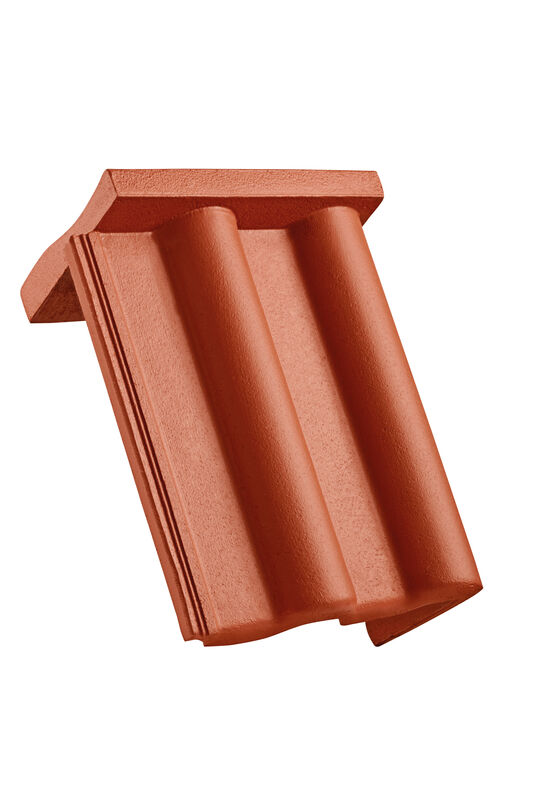

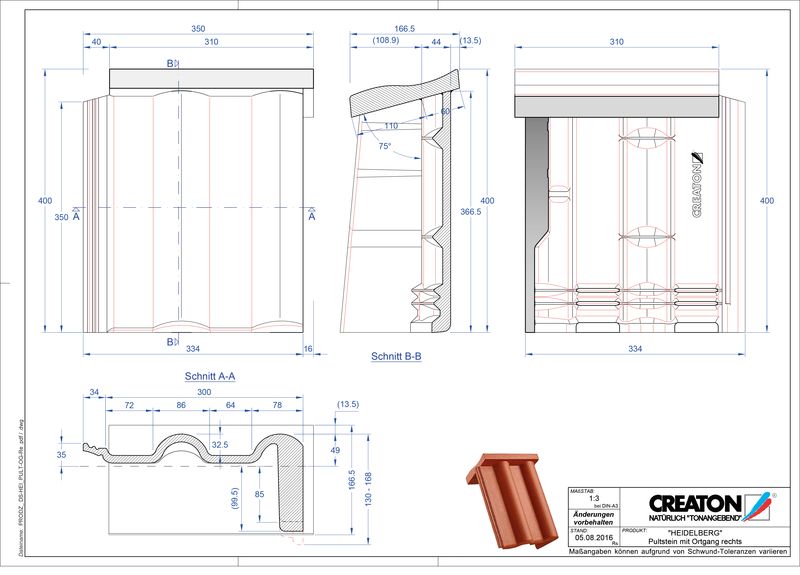

HEI Pult-Ortgangstein rechts

HEI Pult-Ortgangstein rechts

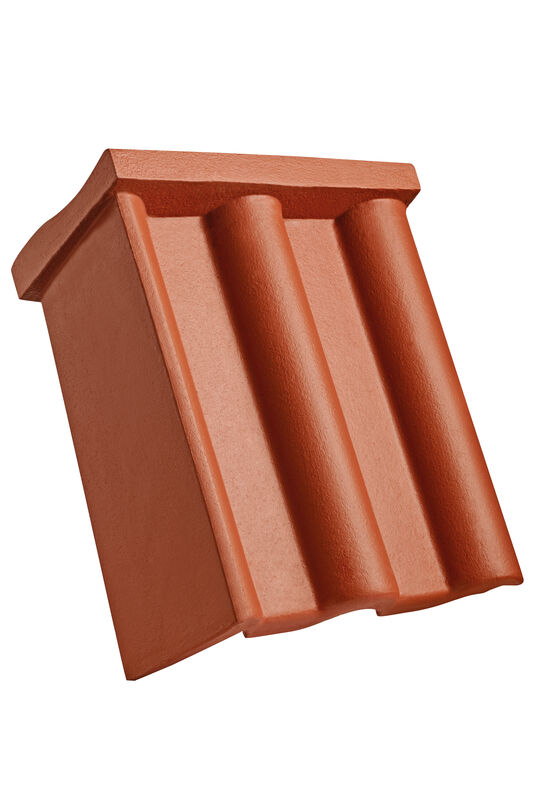

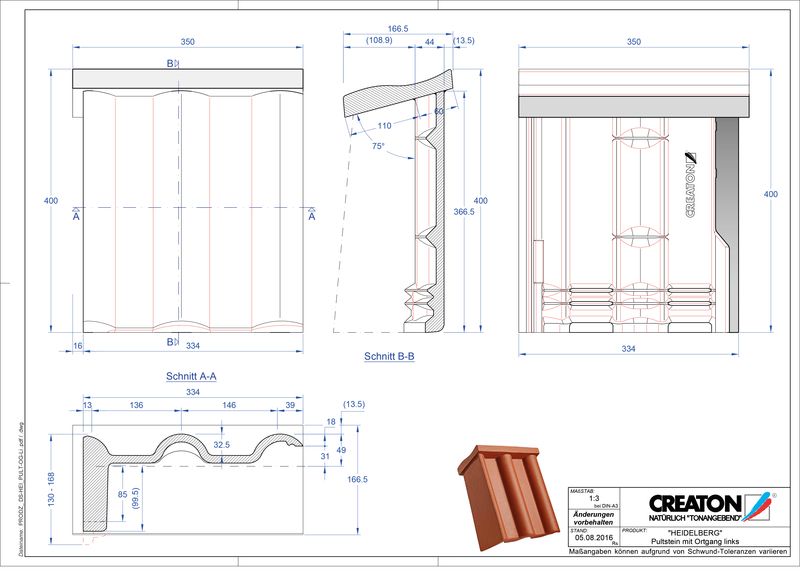

HEI Pult-Ortgangstein links

HEI Pult-Ortgangstein links

HEI Pultstein Sondermaß

HEI Pultstein Sondermaß

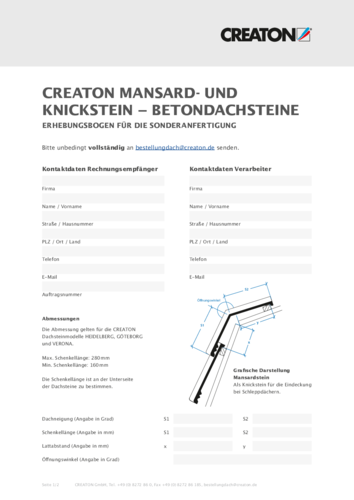

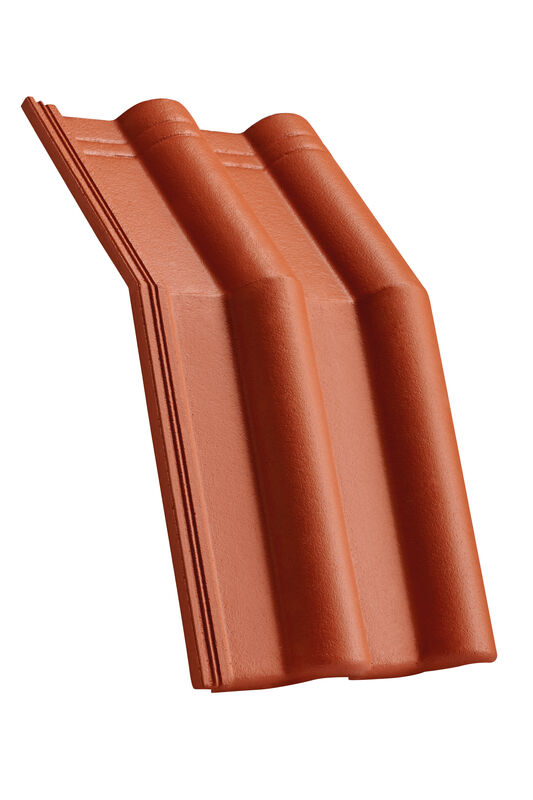

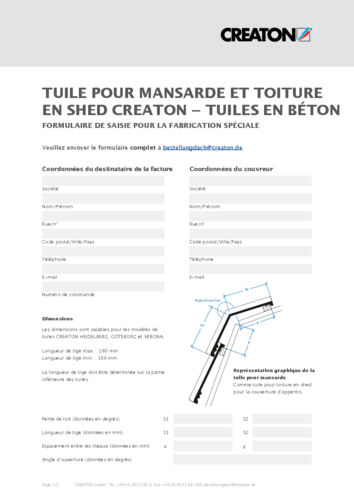

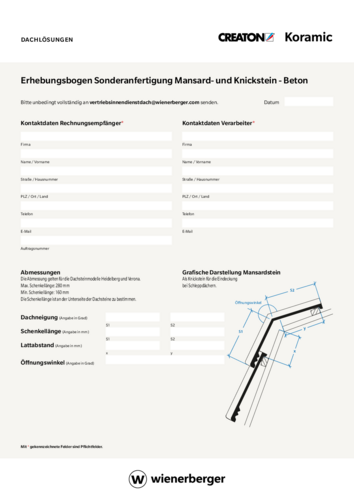

HEI Mansard-/Knickstein

HEI Mansard-/Knickstein

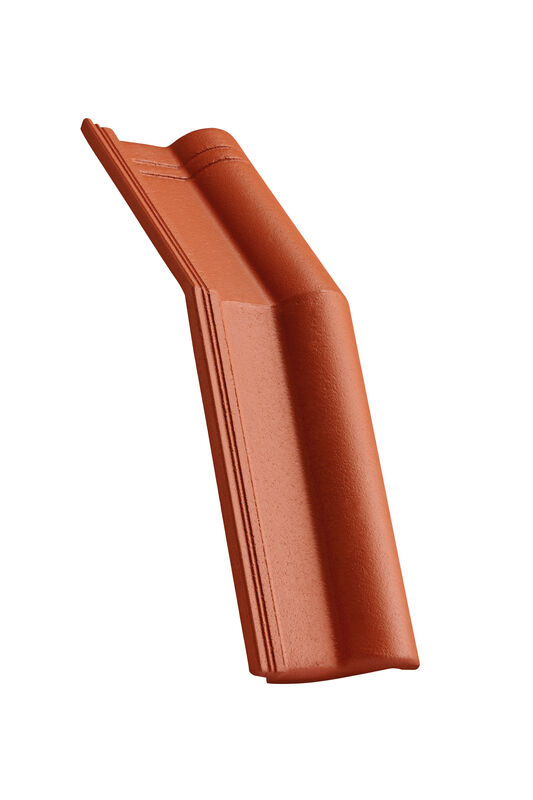

HEI Mansard-/Knick-Längshalber

HEI Mansard-/Knick-Längshalber

HEI Mansard-/Knick-Ortgangstein rechts Ausstich 90

HEI Mansard-/Knick-Ortgangstein rechts Ausstich 90

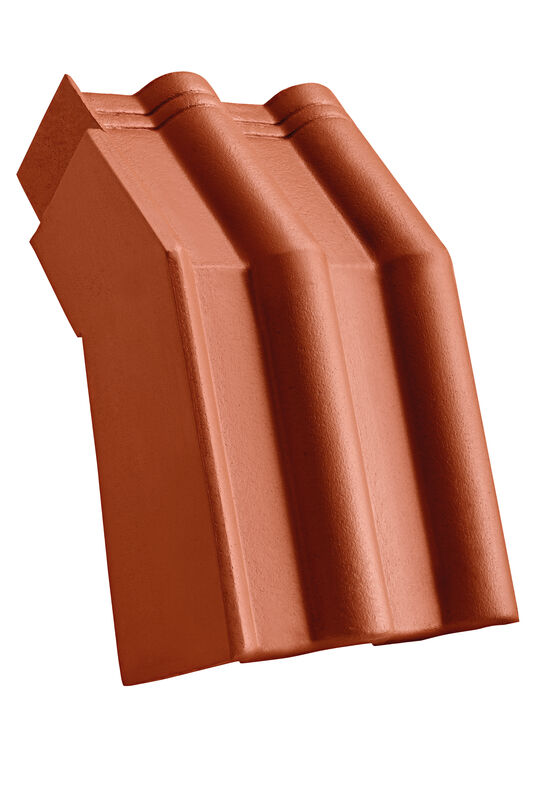

HEI Mansard-/Knick-Ortgangstein links Ausstich 90

HEI Mansard-/Knick-Ortgangstein links Ausstich 90

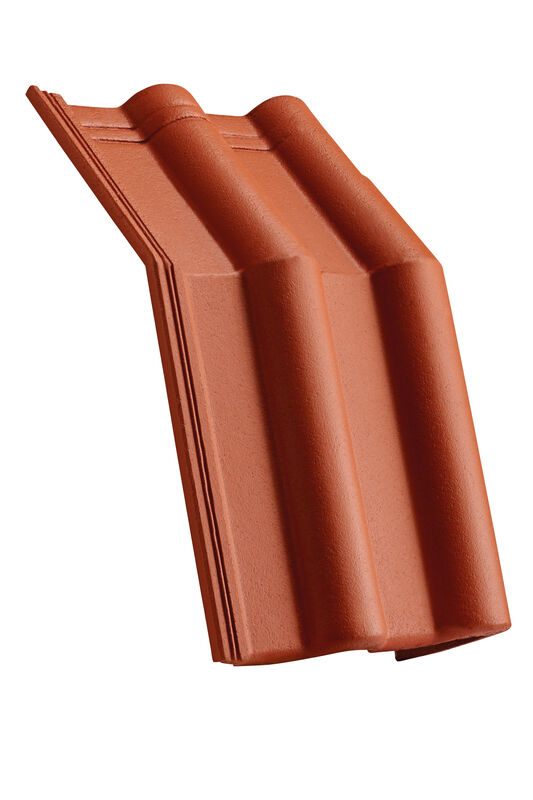

HEI Mansard-/Knick-Ortgangstein rechts Ausstich 120

HEI Mansard-/Knick-Ortgangstein rechts Ausstich 120

HEI Mansard-/Knick-Ortgangstein links Ausstich 120

HEI Mansard-/Knick-Ortgangstein links Ausstich 120

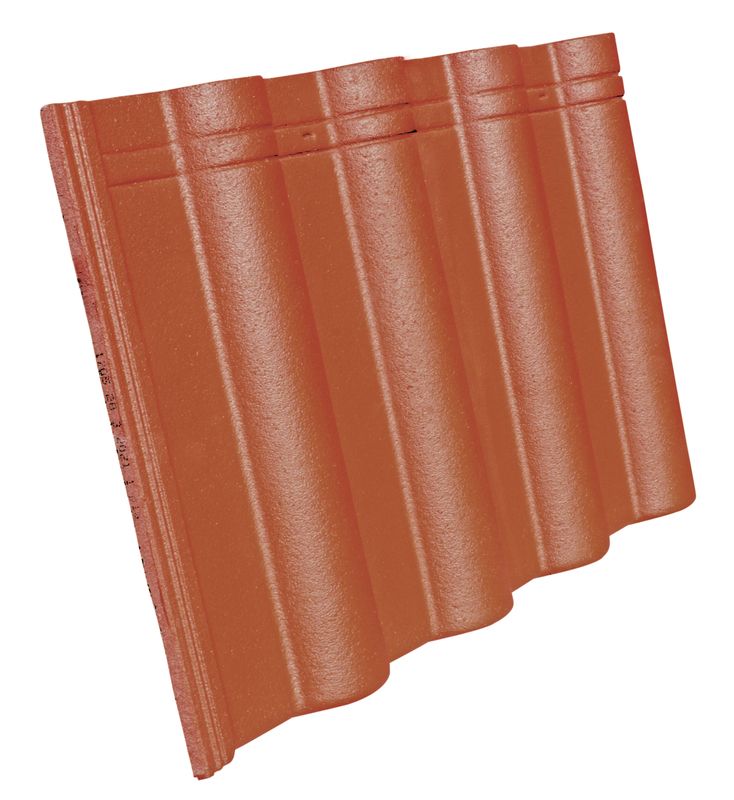

HEI Doppelter Jumbostein

HEI Doppelter Jumbostein

Sortiment für Dachentlüftungen und - durchdringungen

HEI Set Entlüfterstutzen lang DN 100

HEI Set Entlüfterstutzen lang DN 100

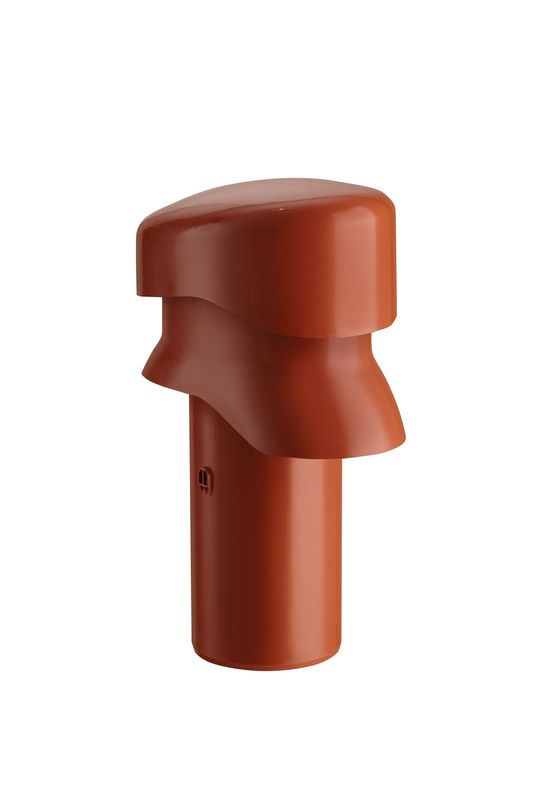

HEI Set Entlüfterstutzen flach DN 100

HEI Set Entlüfterstutzen flach DN 100

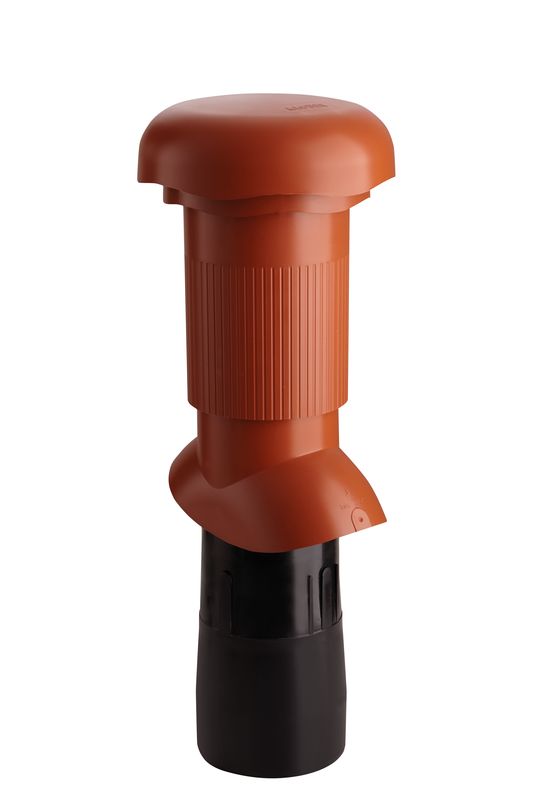

HEI Set Entlüfterstutzen lang DN 125

HEI Set Entlüfterstutzen lang DN 125

HEI Set Antennendurchgang Kunststoff

HEI Set Antennendurchgang Kunststoff

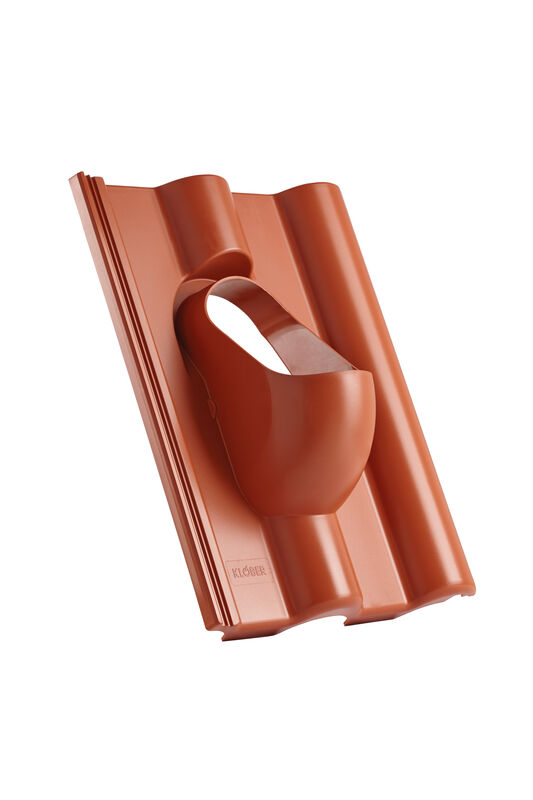

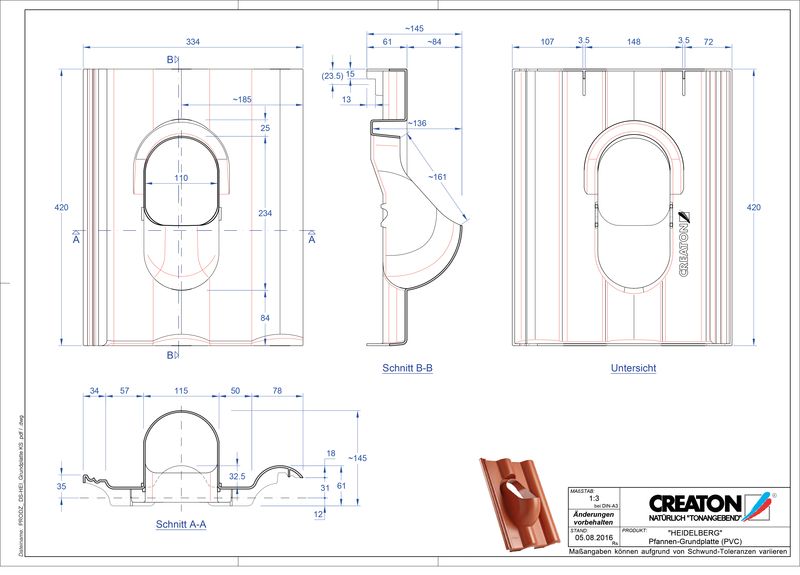

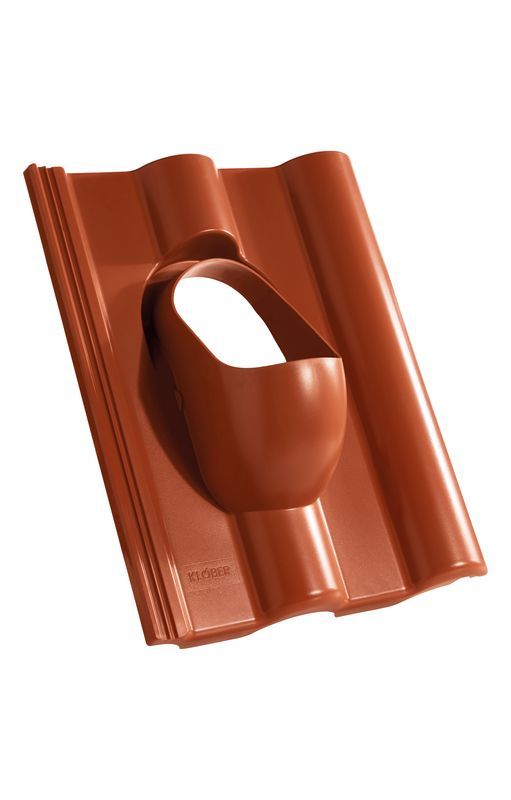

HEI Kunststopff-Grundplatte

HEI Kunststopff-Grundplatte

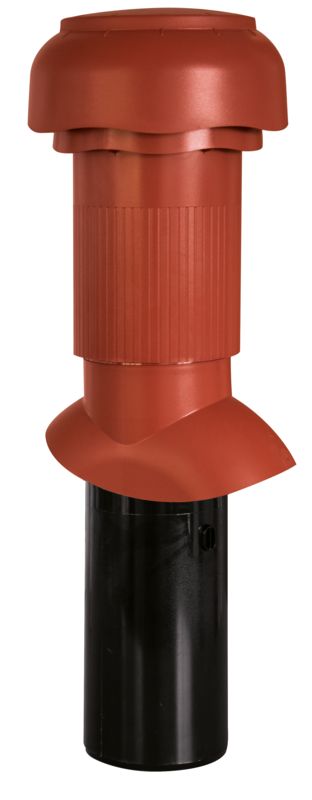

Entlüfterstutzen lang DN 100

Entlüfterstutzen lang DN 100

Entlüfterstutzen flach DN 100

Entlüfterstutzen flach DN 100

Entlüfterstutzen lang DN 125

Entlüfterstutzen lang DN 125

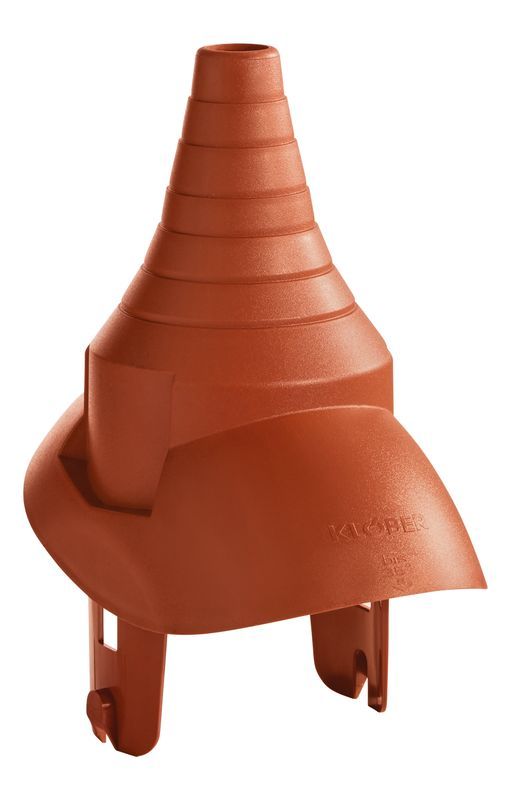

Antennendurchgang Kunststoff

Antennendurchgang Kunststoff

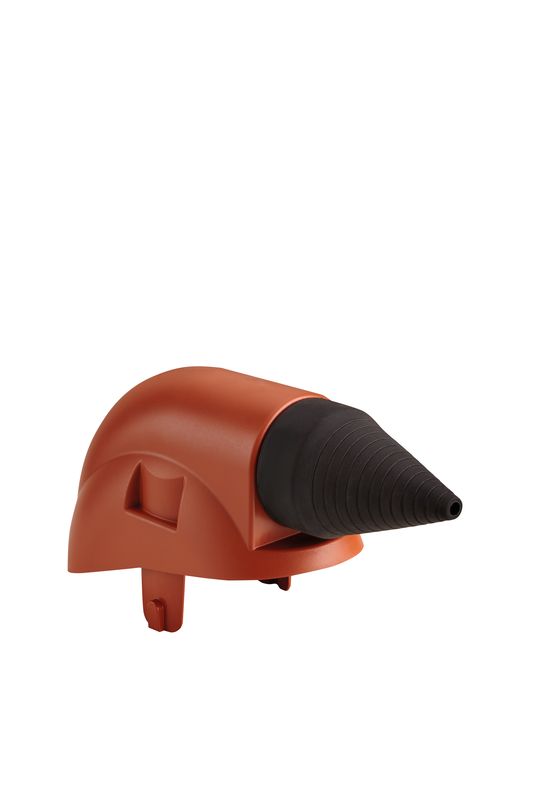

Solardurchgang Kunststoff

Solardurchgang Kunststoff

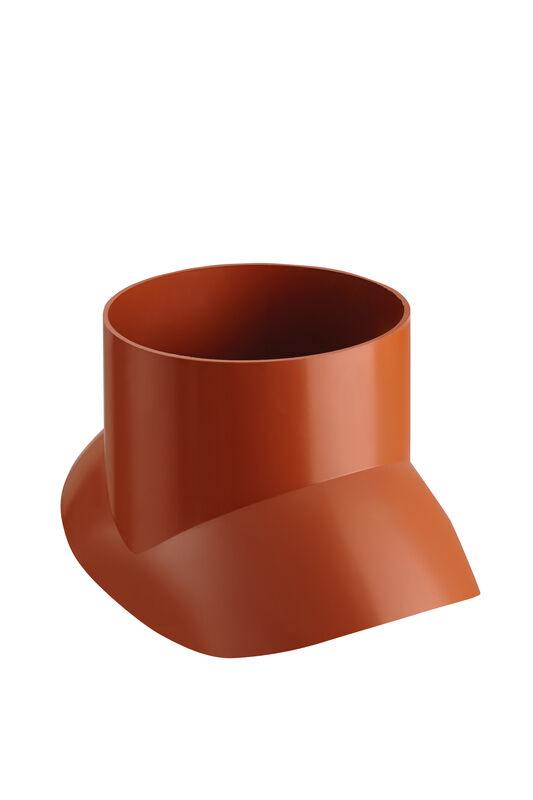

Thermen-Abgasrohradapter System 70/110

Thermen-Abgasrohradapter System 70/110

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

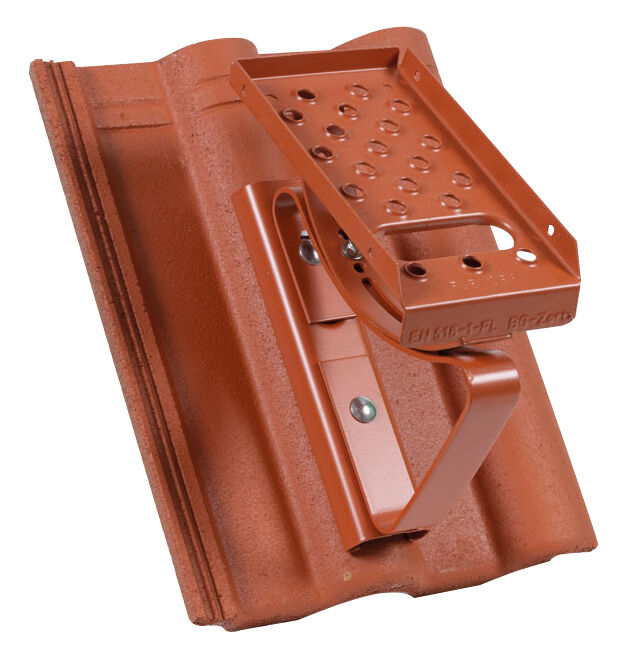

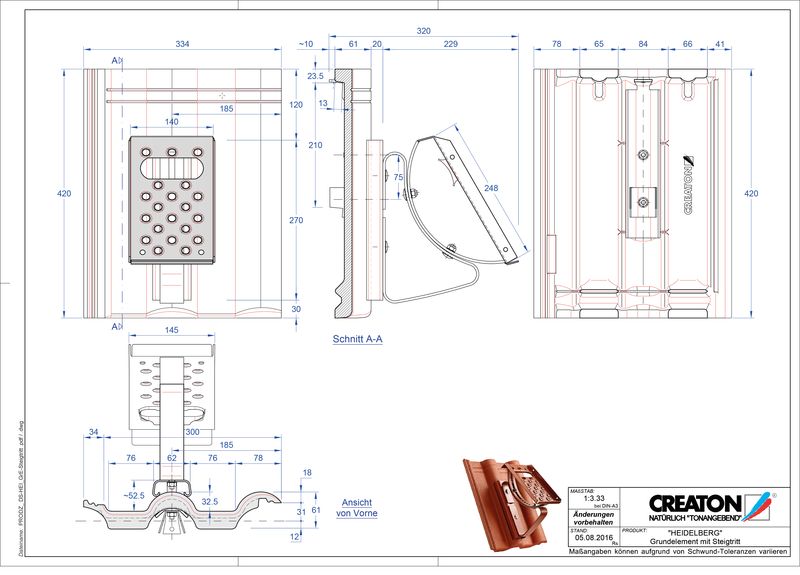

HEI Grundelement mit Einzeltritt

HEI Grundelement mit Einzeltritt

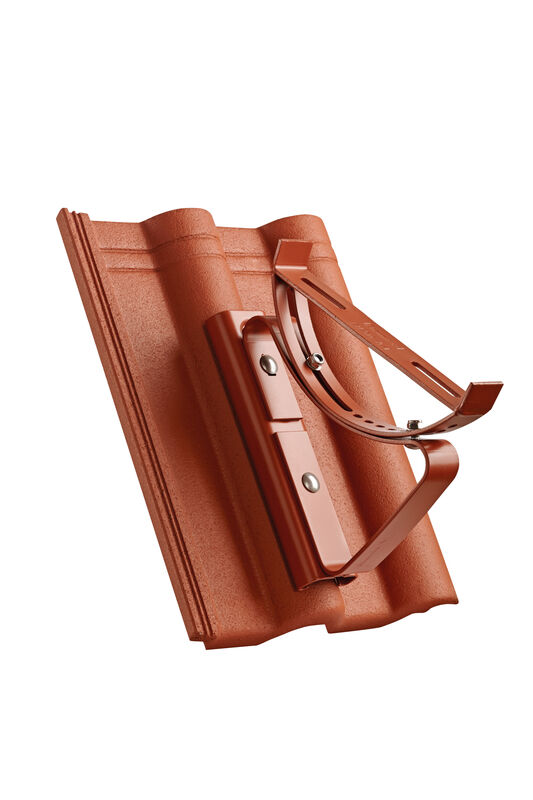

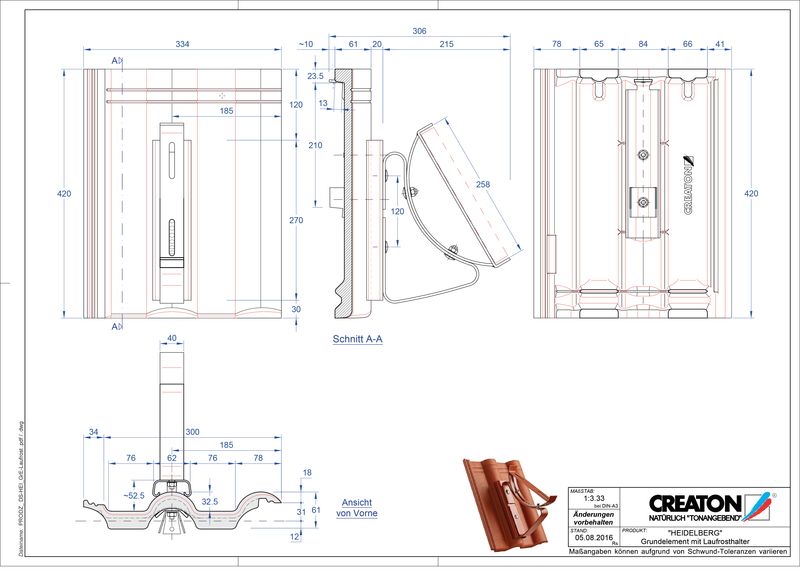

HEI Grundelement für Kurz- und Langrost

HEI Grundelement für Kurz- und Langrost

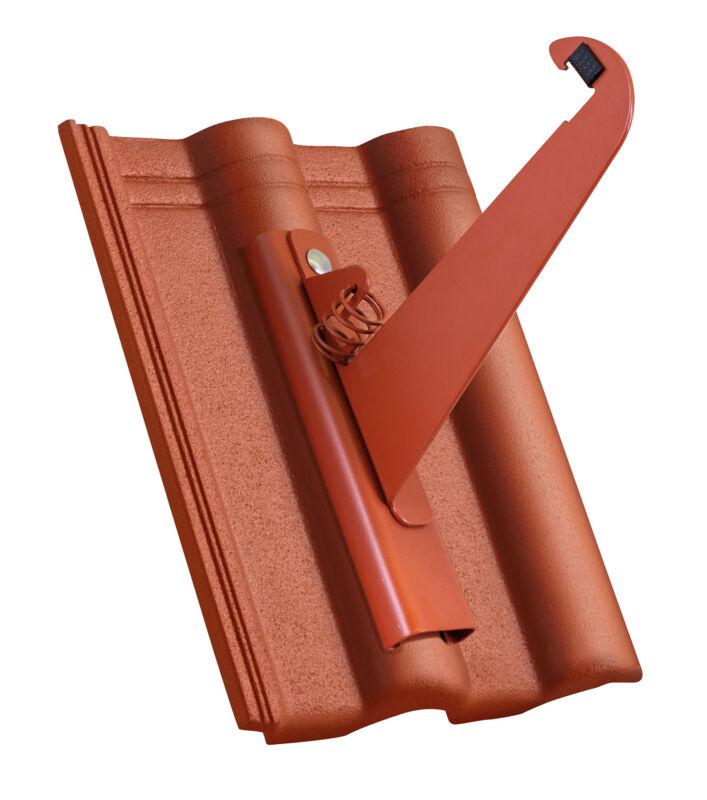

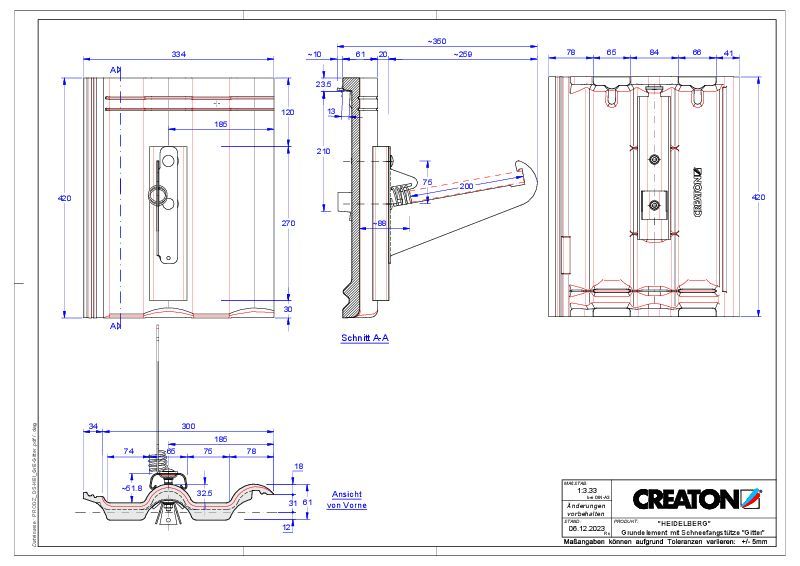

HEI Grundelement für Schneefanggitter

HEI Grundelement für Schneefanggitter

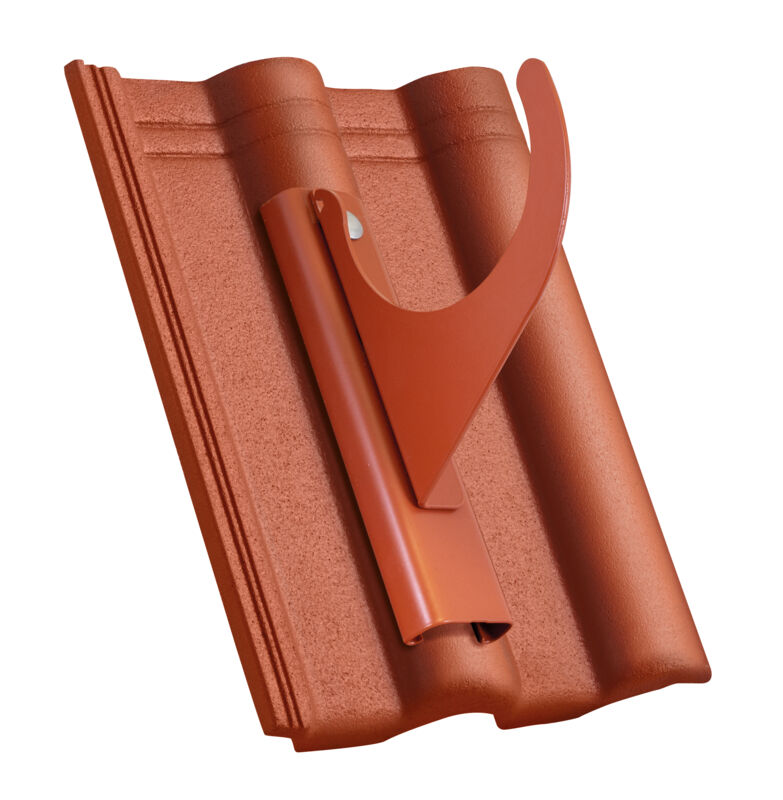

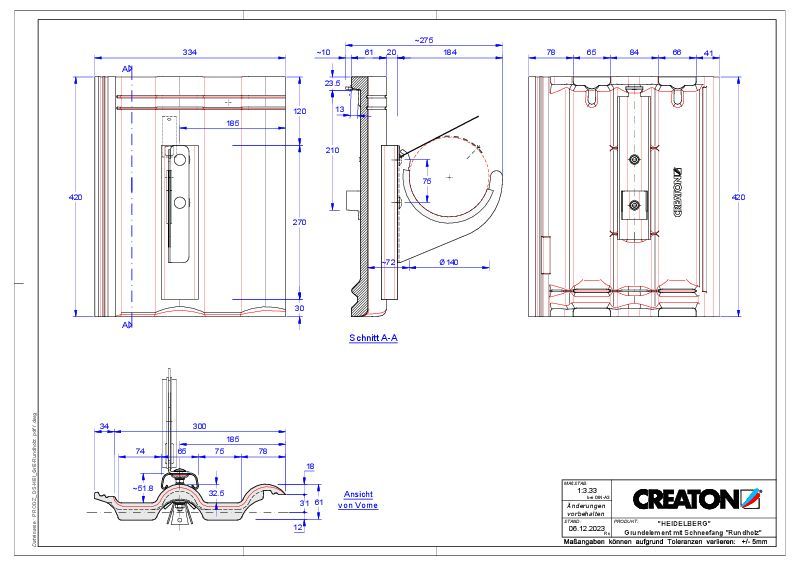

HEI Grundelement für Rundholz

HEI Grundelement für Rundholz

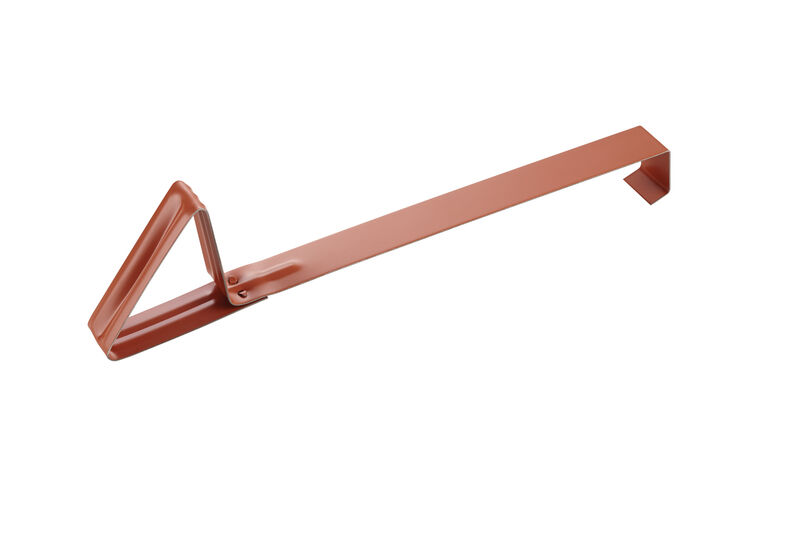

Schneenase Alu Typ 1

Schneenase Alu Typ 1

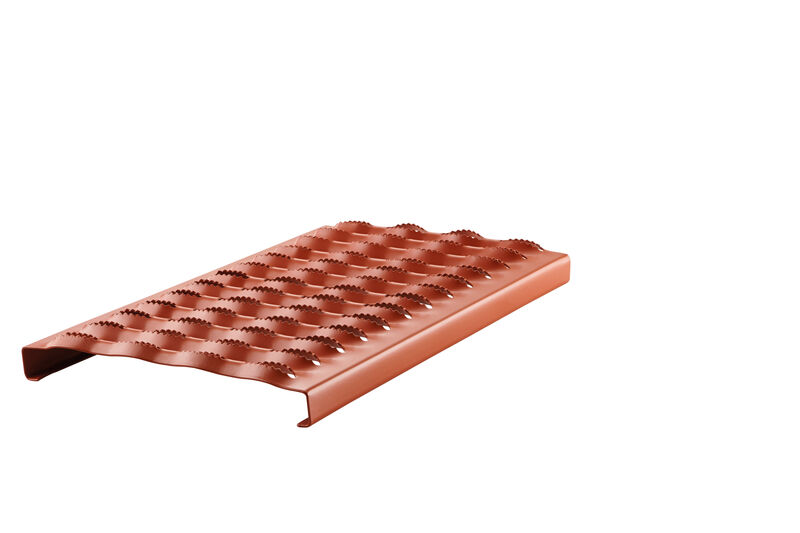

Kurzrost

Kurzrost

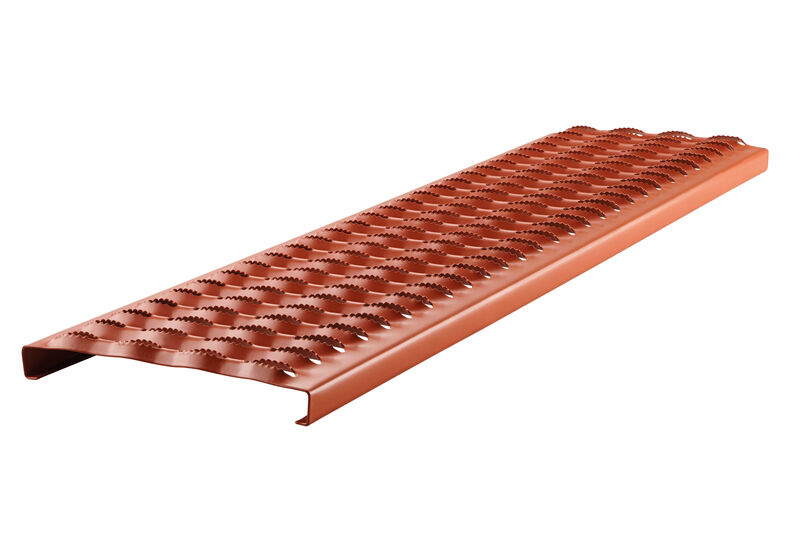

Langrost

Langrost

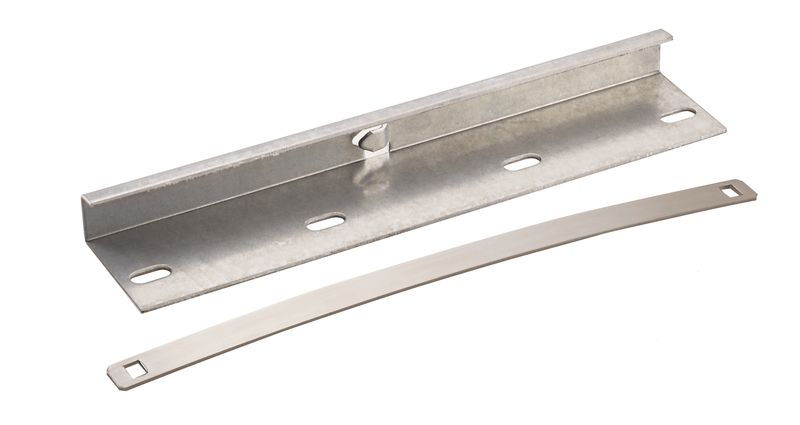

Verbindungssatz für Kurz- und Langrost

Verbindungssatz für Kurz- und Langrost

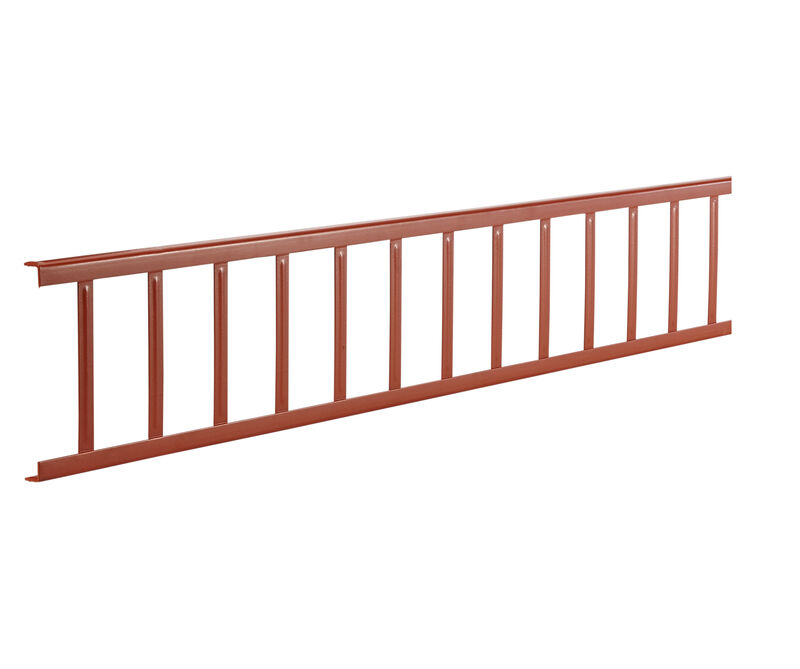

Schneefanggitter massiv 1,5 m Länge mit Verbindungsklemmen, Höhe 20 cm

Schneefanggitter massiv 1,5 m Länge mit Verbindungsklemmen, Höhe 20 cm

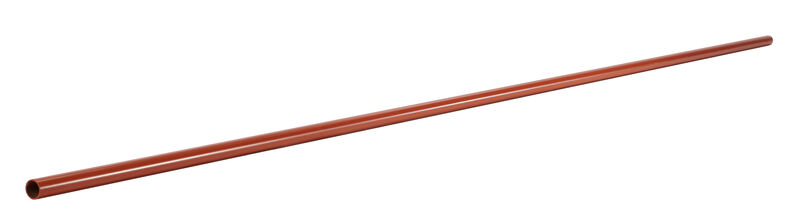

Rundrohr Ø 40 mm, 2 m Länge (Beton)

Rundrohr Ø 40 mm, 2 m Länge (Beton)

Verbindungsmuffe für Rundrohr Ø 32 mm (Beton)

Verbindungsmuffe für Rundrohr Ø 32 mm (Beton)

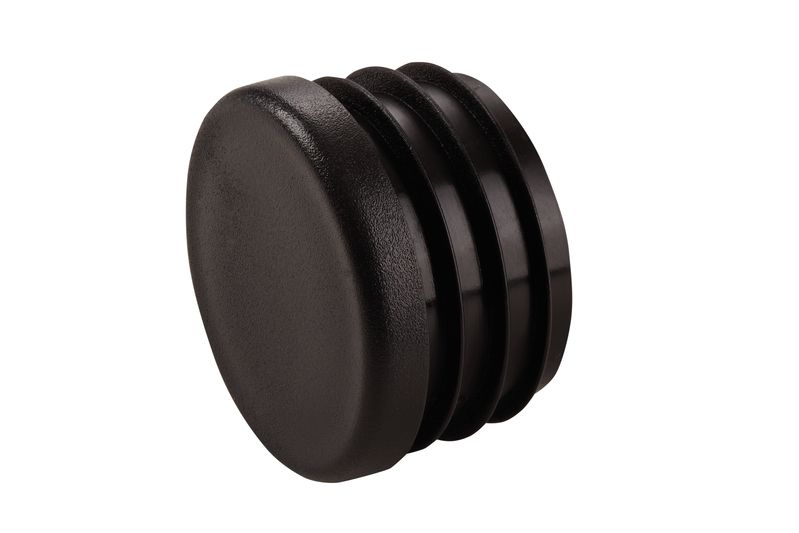

Endkappe für Rundrohr Ø 32 mm (Beton)

Endkappe für Rundrohr Ø 32 mm (Beton)

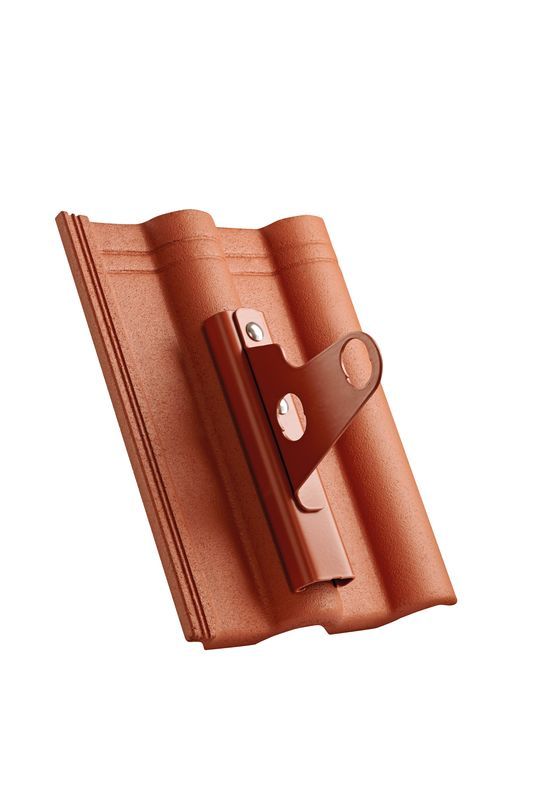

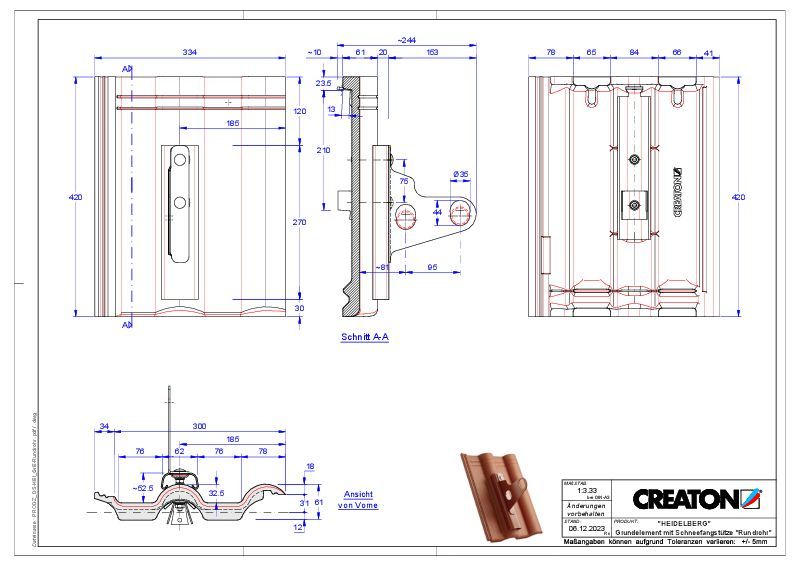

HEI Grundelement mit Gebirgsschneefang für 2 Rundrohre

HEI Grundelement mit Gebirgsschneefang für 2 Rundrohre

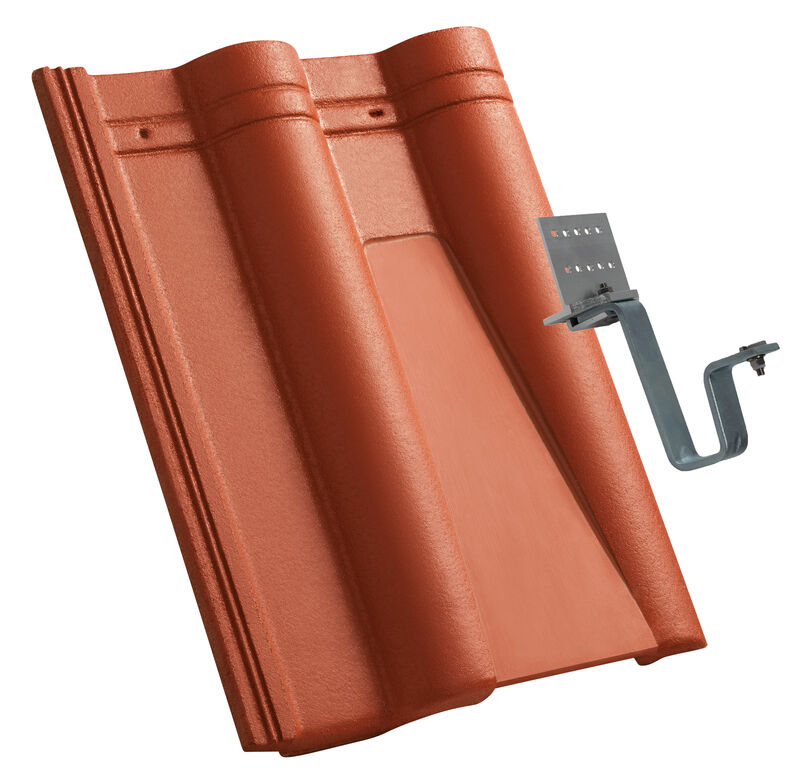

HEI System-Solarhalter-Set für Bohlenmontage

HEI System-Solarhalter-Set für Bohlenmontage

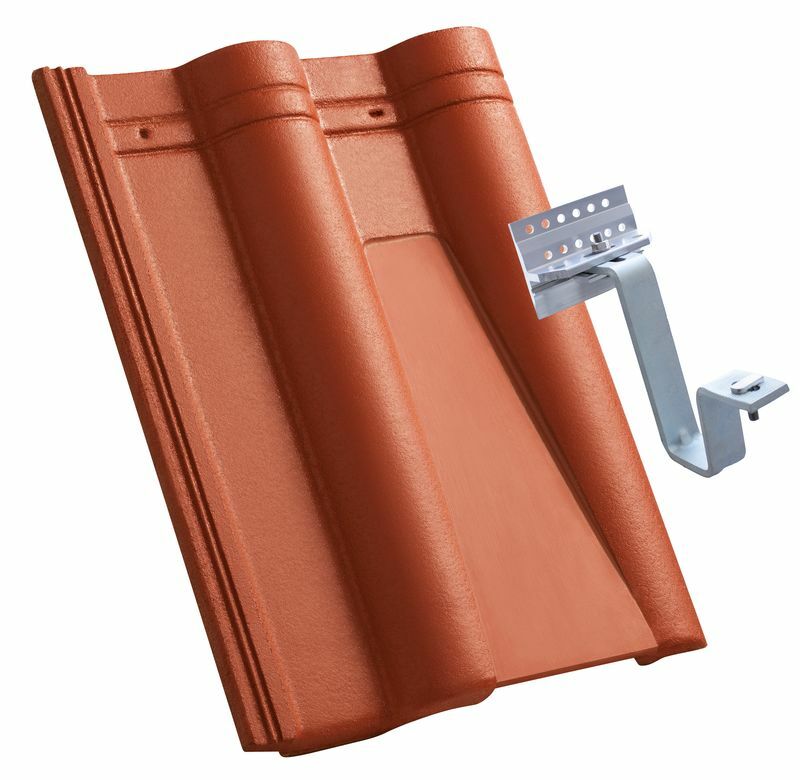

HEI System-Solarhalter-Set für Sparrenmontage

HEI System-Solarhalter-Set für Sparrenmontage

Sortiment für Dachdetails und Windsogsicherung

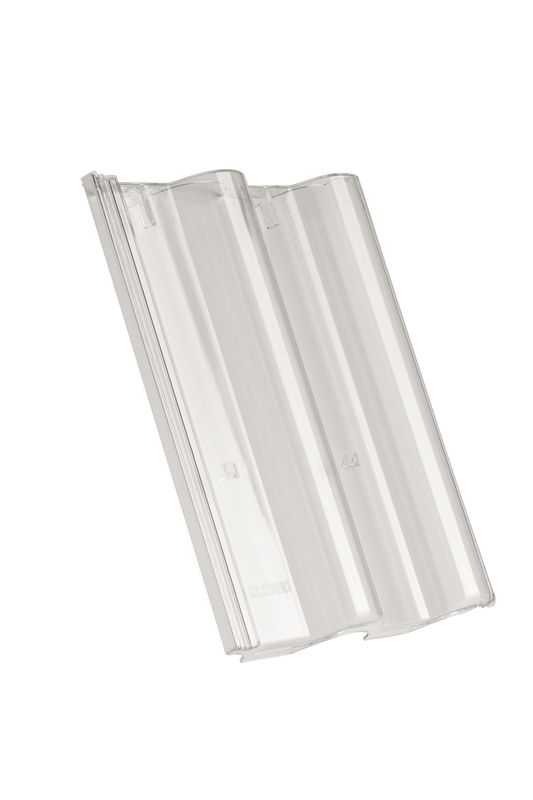

HEI Lichtstein

HEI Lichtstein

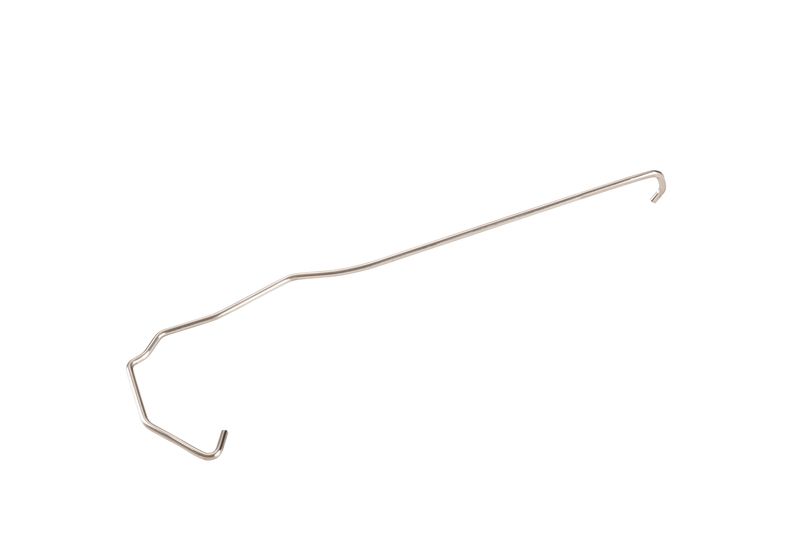

Sturmklammer Zink-Alu Einhängeklammer Typ H24 40x60 (HEI, VER, GOE) / 40x50 (HEI)

Sturmklammer Zink-Alu Einhängeklammer Typ H24 40x60 (HEI, VER, GOE) / 40x50 (HEI)

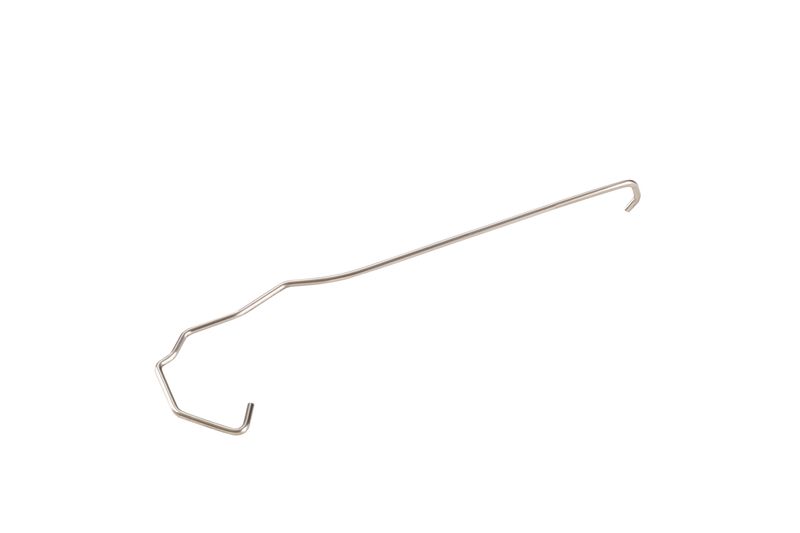

Sturmklammer Zink-Alu Einhängeklammer Typ H22 30x50 (HEI, VER, GOE)

Sturmklammer Zink-Alu Einhängeklammer Typ H22 30x50 (HEI, VER, GOE)

Sturmklammer Zink-Alu Einschlagklammer Typ N14 (HEI, VER, GOE)

Sturmklammer Zink-Alu Einschlagklammer Typ N14 (HEI, VER, GOE)

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Acryl Anstreichfarben 250 ml NBU

Acryl Anstreichfarben 250 ml NBU

First- und Gratsteinsortiment

Firststein rund (Beton HEI, VER, GOE)

Firststein rund (Beton HEI, VER, GOE)

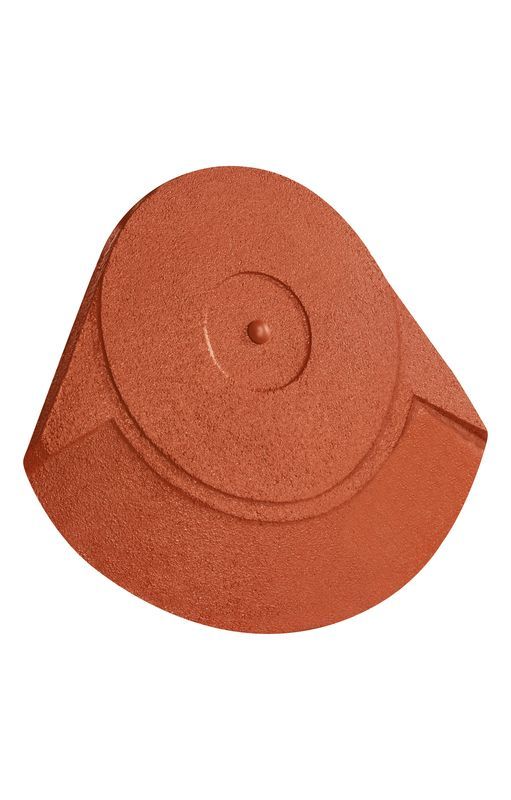

Funktionsanfang- und -endscheibe Diskuss (Beton VER, HEI, GOE)

Funktionsanfang- und -endscheibe Diskuss (Beton VER, HEI, GOE)

Firstanfang- und -endscheibe Aluminium (Beton HEI, VER, GOE)

Firstanfang- und -endscheibe Aluminium (Beton HEI, VER, GOE)

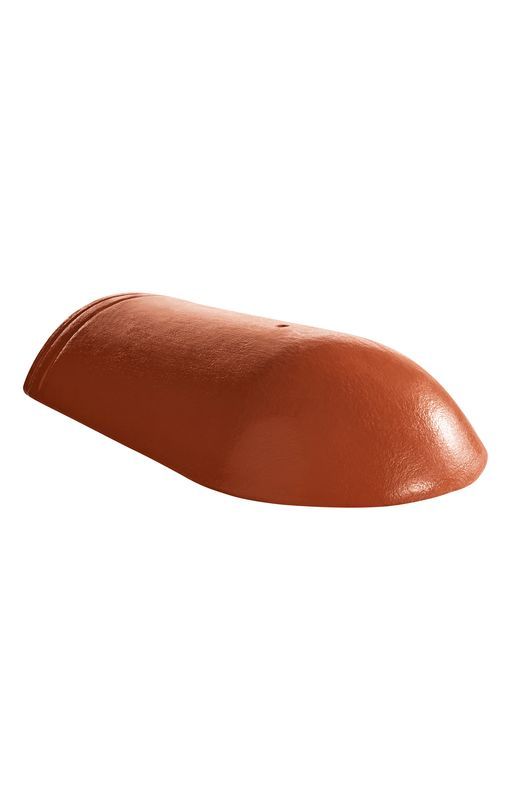

Gratanfänger rund (Beton, VER, HEI, GOE)

Gratanfänger rund (Beton, VER, HEI, GOE)

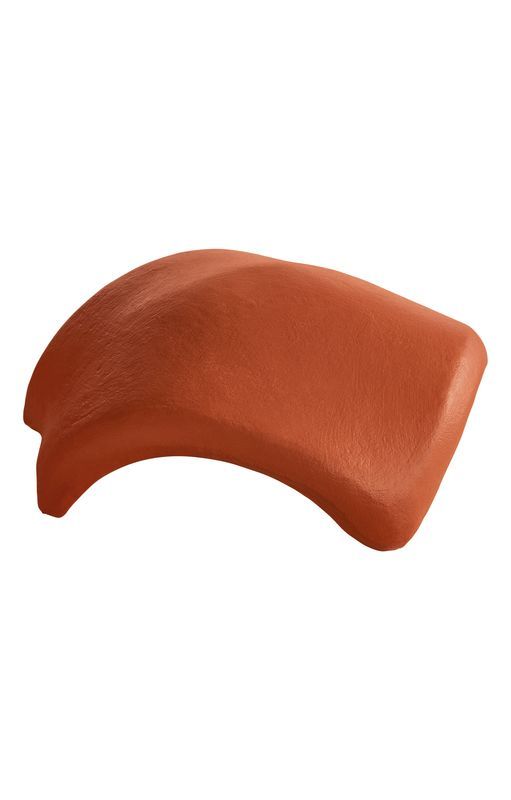

Walmkappe 3-achsig Typ rund (Beton HEI, VER, GOE)

Walmkappe 3-achsig Typ rund (Beton HEI, VER, GOE)

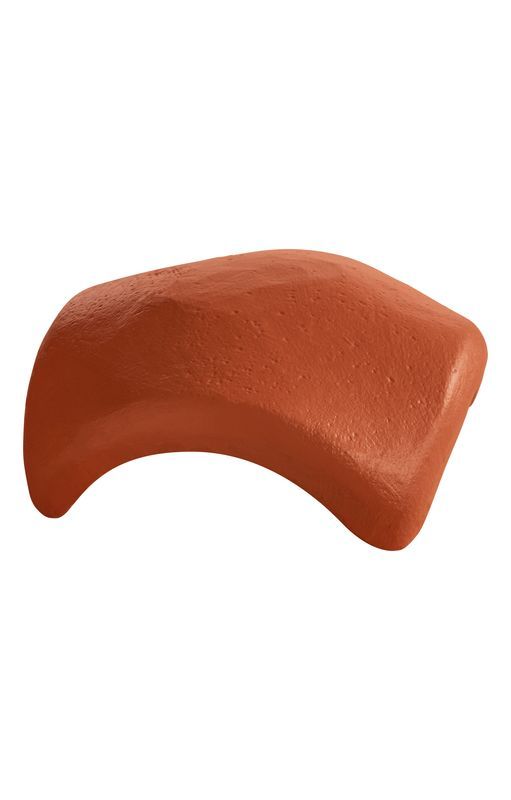

Walmkappe 4-achsig Typ rund (Beton HEI, VER, GOE)

Walmkappe 4-achsig Typ rund (Beton HEI, VER, GOE)

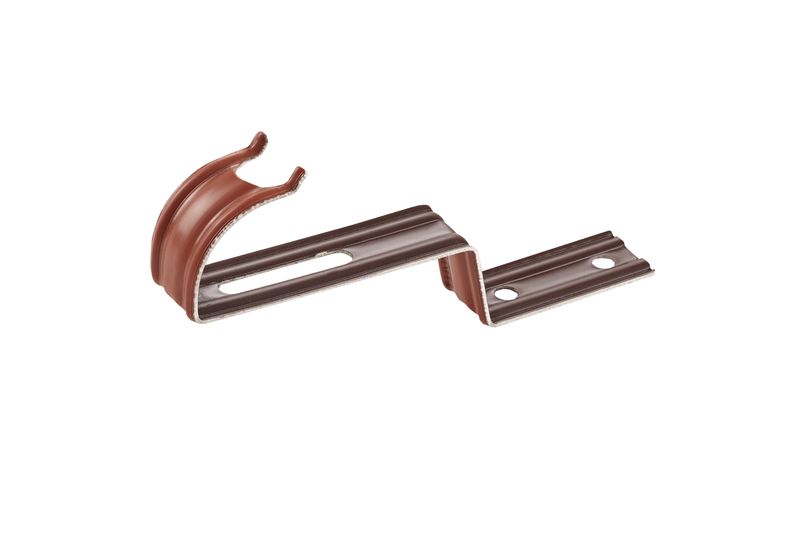

Firstklammer Aluminium (Beton HEI, VER, GOE)

Firstklammer Aluminium (Beton HEI, VER, GOE)

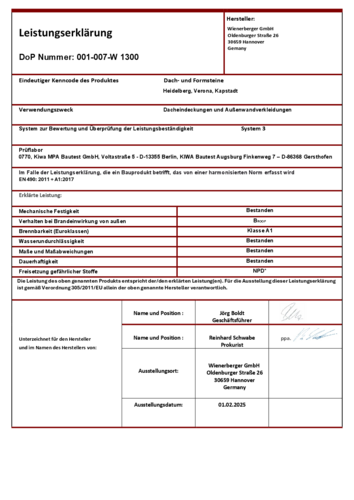

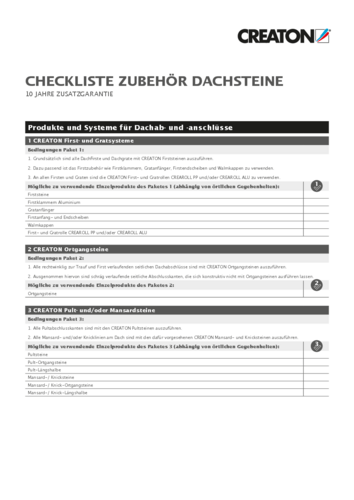

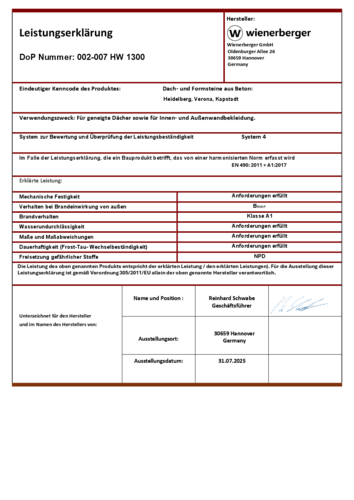

Downloads
