ETRUSKO naturrot

ETRUSKO

Markant mediterran.

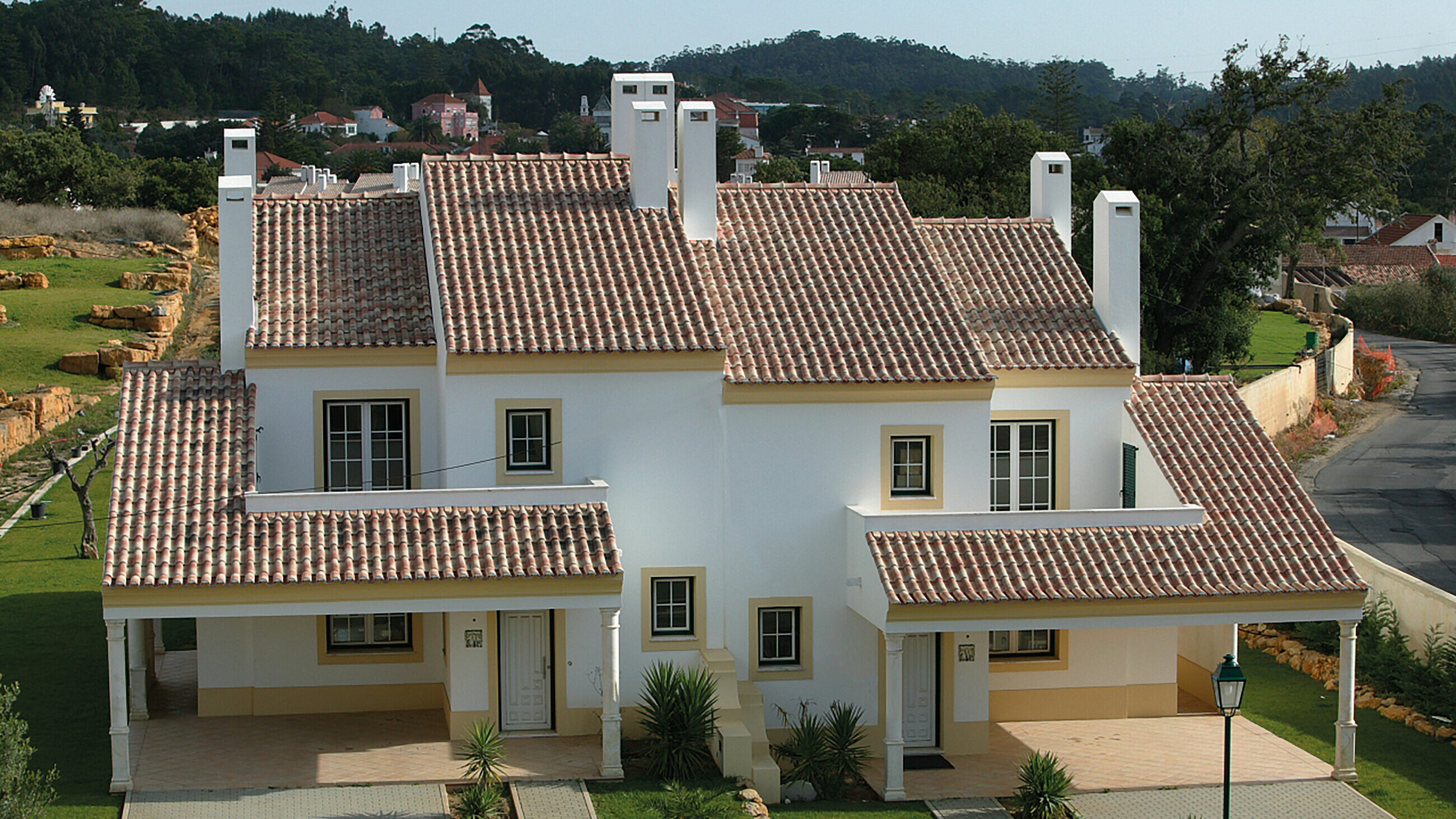

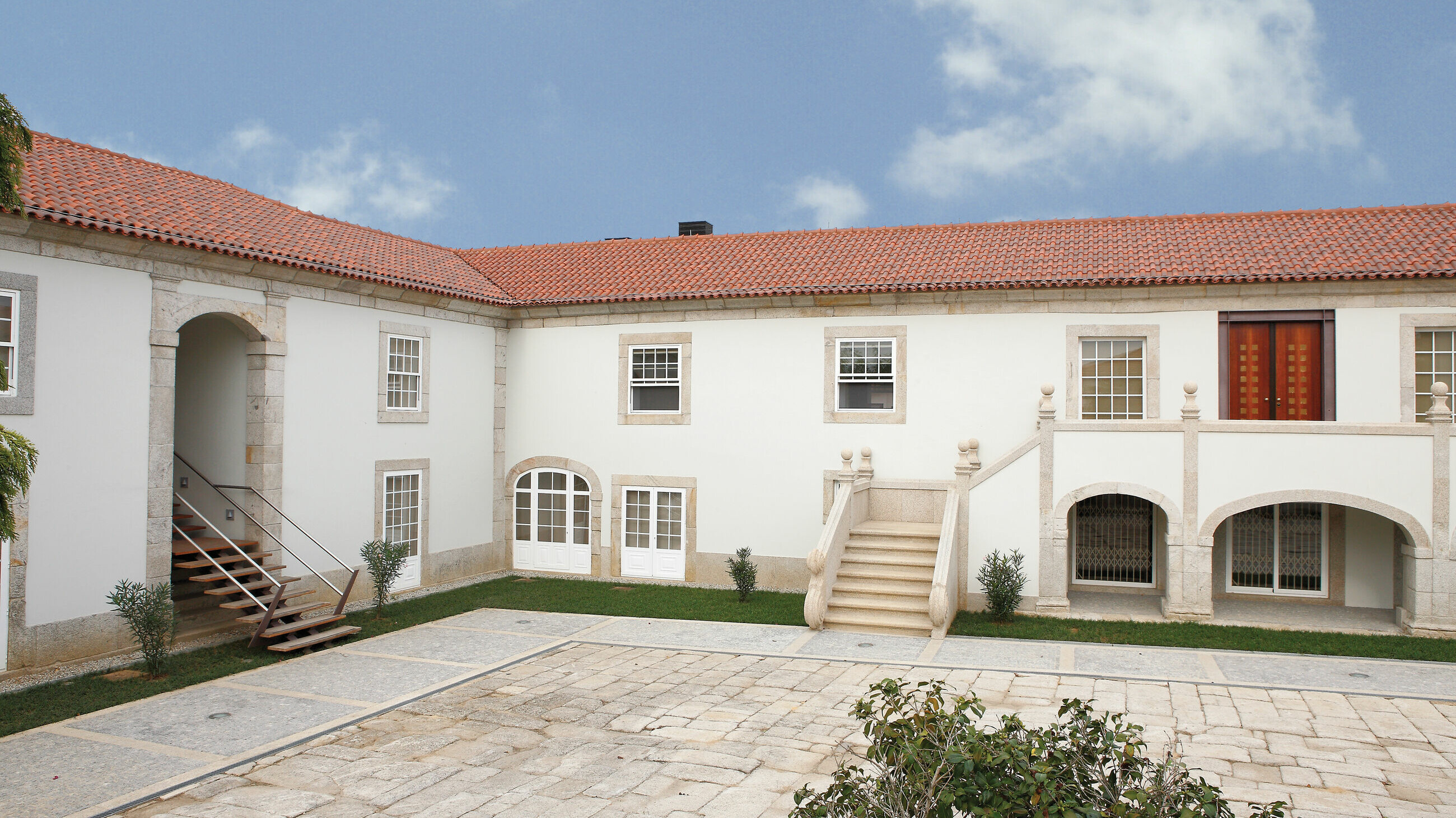

  • Neue Farbvariationen nach südländischem Vorbild: NUANCE naturrot geflammt und toskana engobiert
  • Neue Ortgangvariante: der längere Ortganglappen bietet mehr Möglichkeiten, die Unterkonstruktionen abzudecken
  • Optimales Strömungsverhalten und sichere Wasserführung durch eine technisch optimale Überdeckung
  • Markante Form mit einem Hauch von Süden

Hinweis: Auslaufmodell - der Tondachziegel ETRUSKO ist  nicht mehr verfügbar.

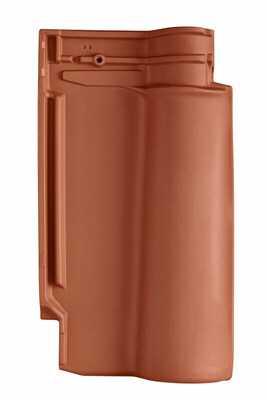

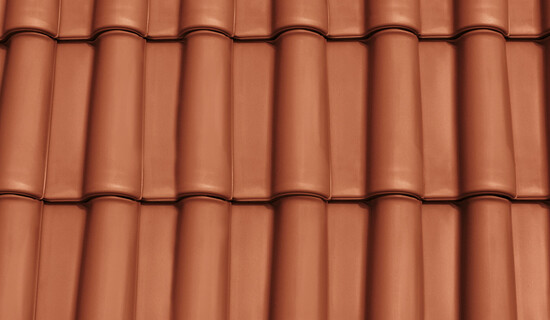

naturrot
naturrot
NUANCE naturrot geflammt
NUANCE naturrot geflammt
NUANCE toskana engobiert
NUANCE toskana engobiert

Technische Daten

Größe (ca.)249 x 445 mm
Deckbreite min. (ca.)198 mm
Deckbreite i.M. (ca.)200 mm
Deckbreite max. (ca.)202 mm
Decklänge min. (ca.)378 mm
Decklänge i.M. (ca.)382 mm
Decklänge max. (ca.)385 mm
Ziegelbedarf min. (ca.)12.9 Stück/m²
Ziegelbedarf i.M. (ca.)13.1 Stück/m²
Ziegelbedarf max. (ca.)13.4 Stück/m²
Gewicht je Stück (ca.)3.15 kg/Stück
Gewicht je m² (ca.)40.4 kg/m²
Gewicht je Palette (ca.)934 kg
Stück je Minipack9 Stück
Stück je Palette288 Stück

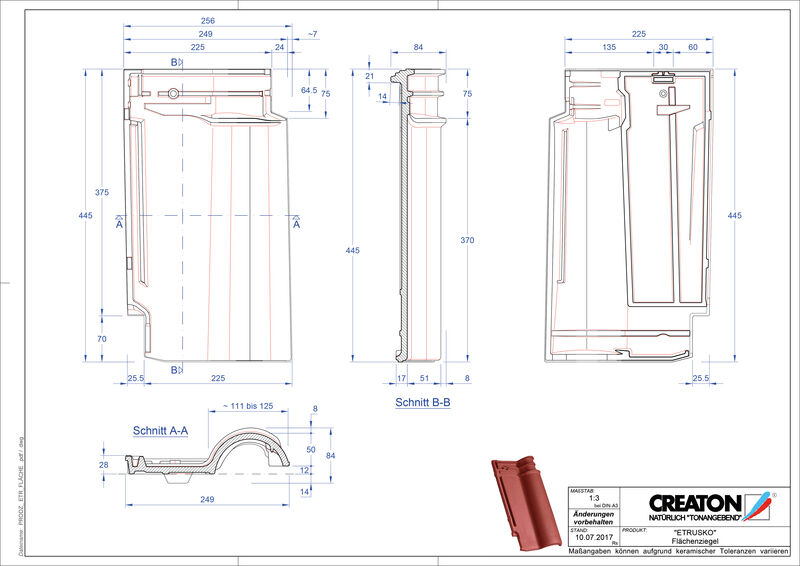

Technische Zeichnungen

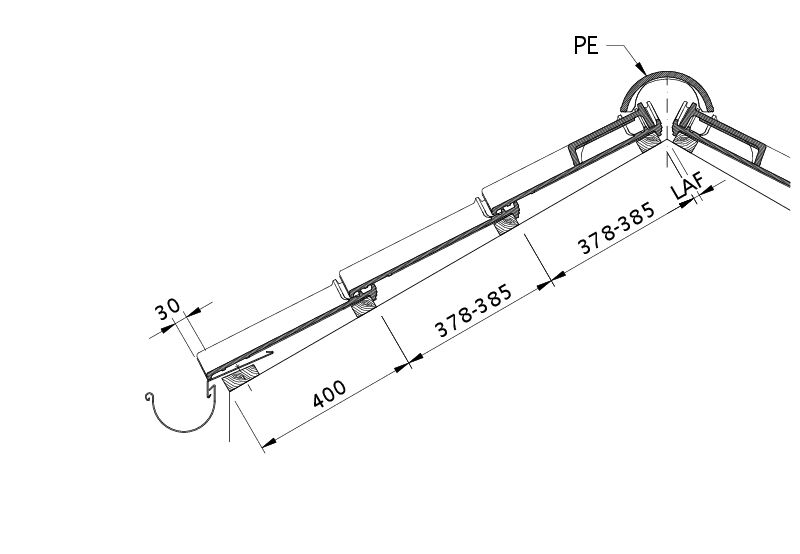

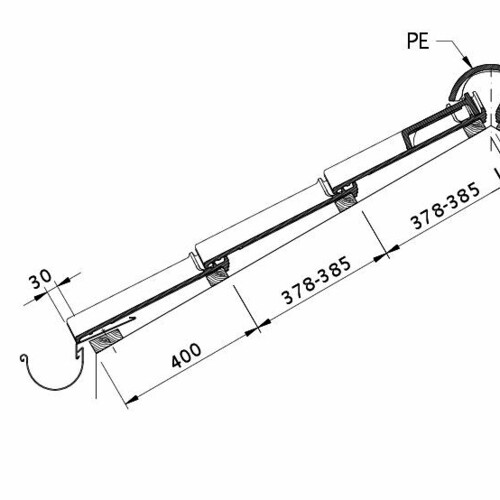

Zeichnung ETRUSKO Dachquerschnitt DQF
Zeichnung ETRUSKO Dachquerschnitt DQF

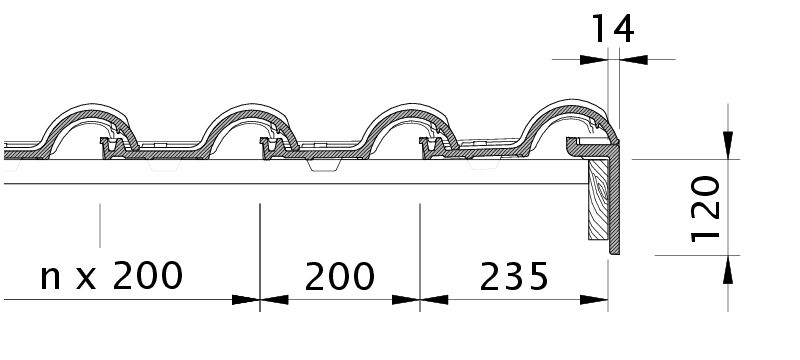

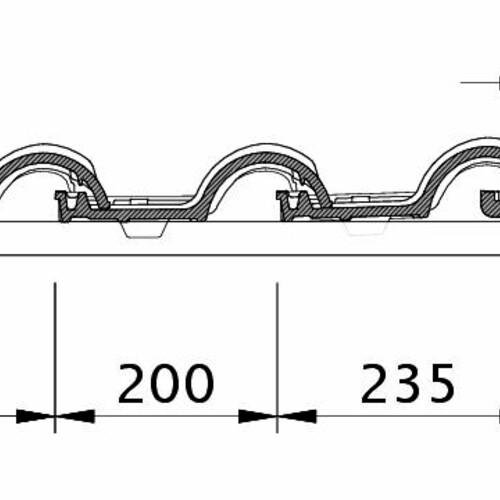

Zeichnung ETRUSKO Ortgang rechts mit Ortgangbrett OBR
Zeichnung ETRUSKO Ortgang rechts mit Ortgangbrett OBR

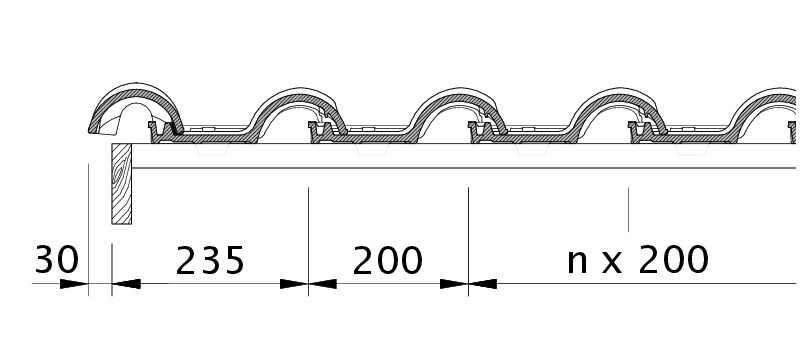

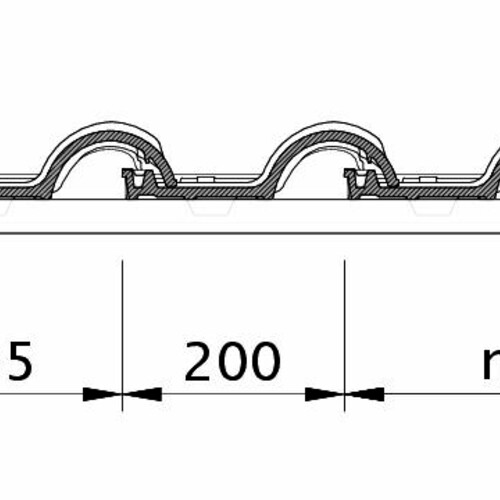

Zeichnung ETRUSKO Ortgang links mit Ortgangblech und Doppelwulst ODL
Zeichnung ETRUSKO Ortgang links mit Ortgangblech und Doppelwulst ODL

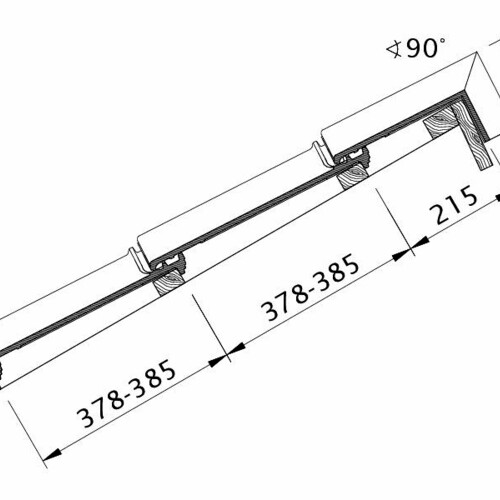

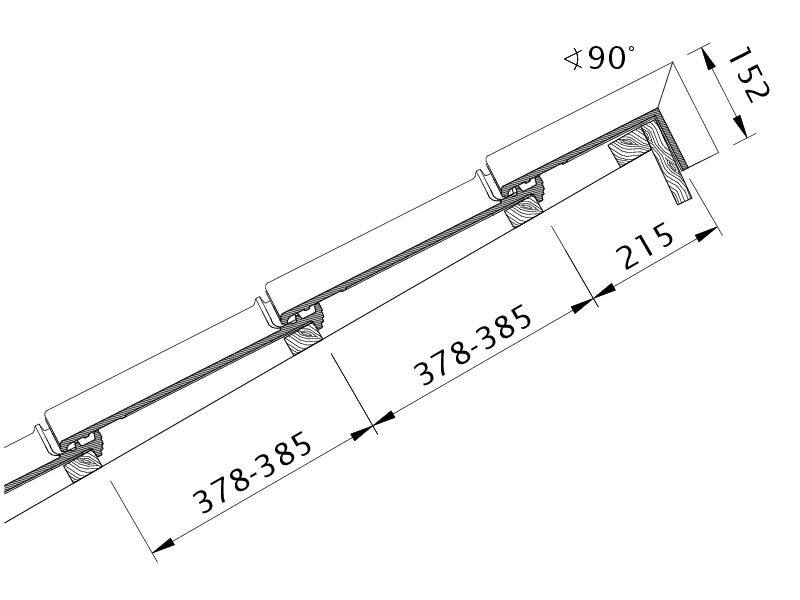

Zeichnung ETRUSKO Pultdachausführung PDA
Zeichnung ETRUSKO Pultdachausführung PDA

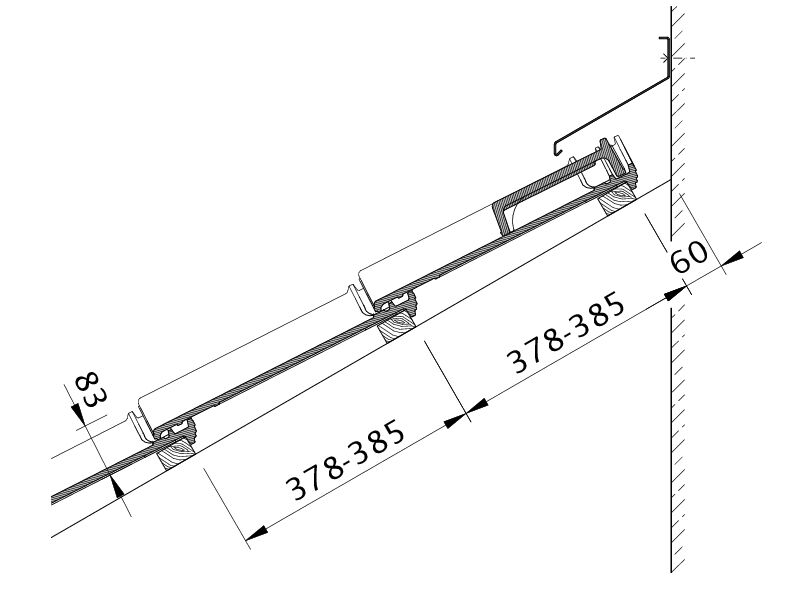

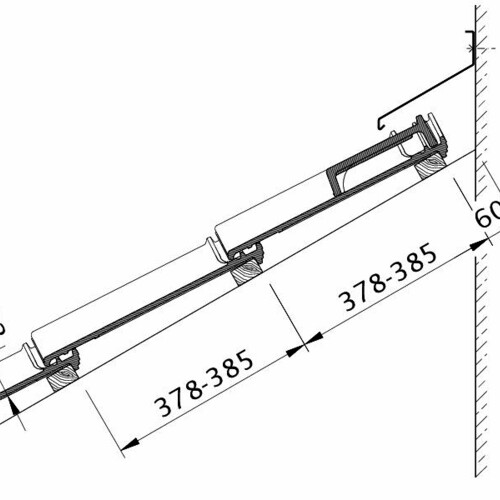

Zeichnung ETRUSKO Wandanschluss WMF
Zeichnung ETRUSKO Wandanschluss WMF

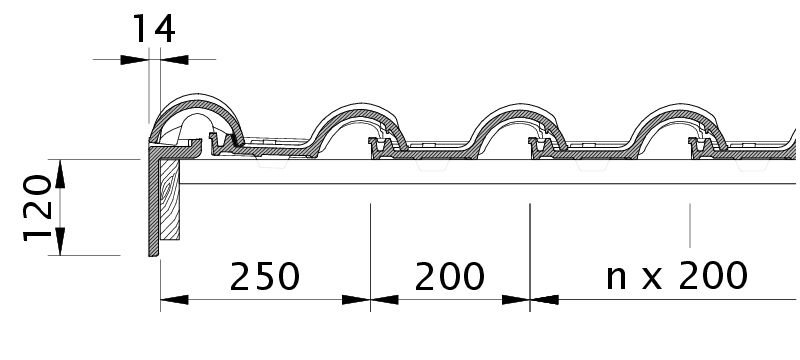

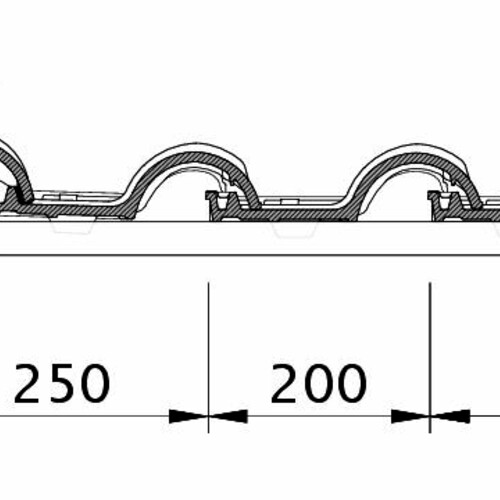

Zeichnung ETRUSKO Ortgang links mit Ortgangbrett OBL
Zeichnung ETRUSKO Ortgang links mit Ortgangbrett OBL

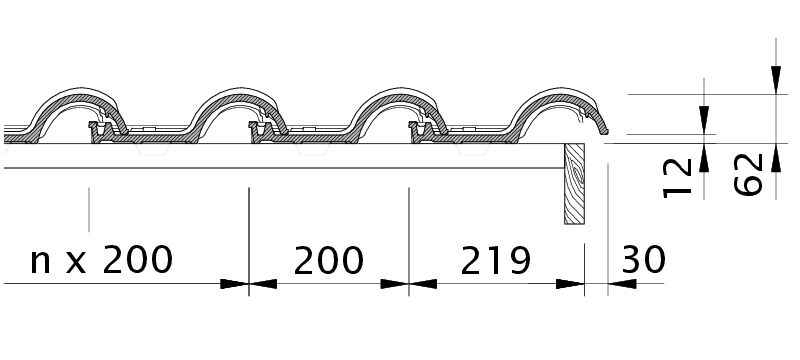

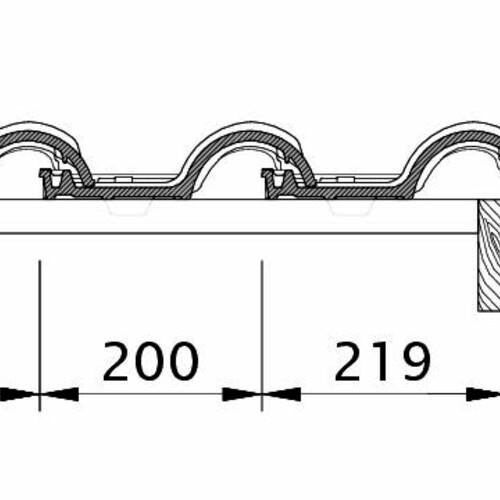

Zeichnung ETRUSKO Ortgang rechts mit Ortgangblech und Flächenziegel OFR
Zeichnung ETRUSKO Ortgang rechts mit Ortgangblech und Flächenziegel OFR

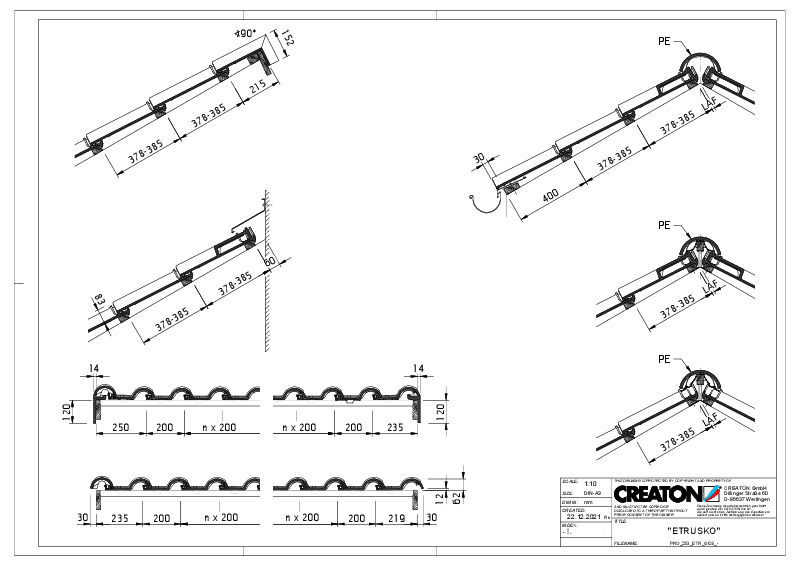

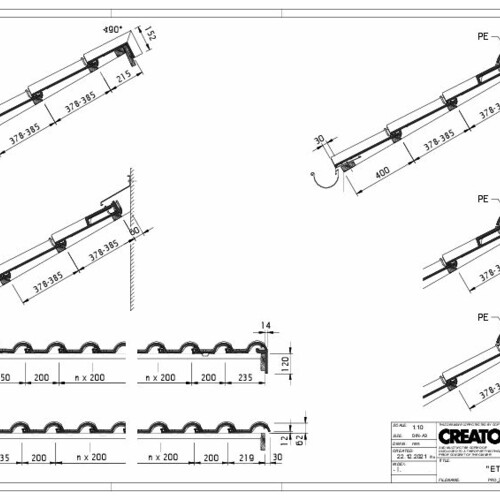

Zeichnung ETRUSKO Gesamtansicht GES
Zeichnung ETRUSKO Gesamtansicht GES

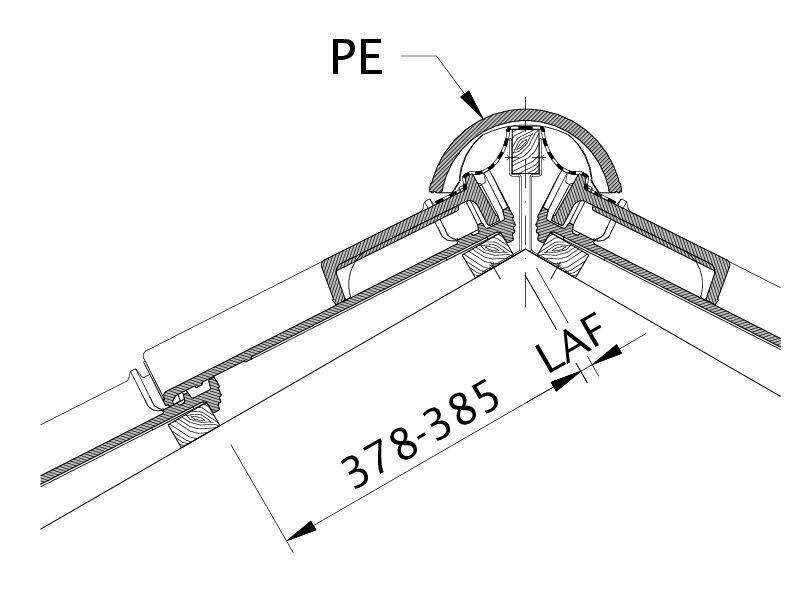

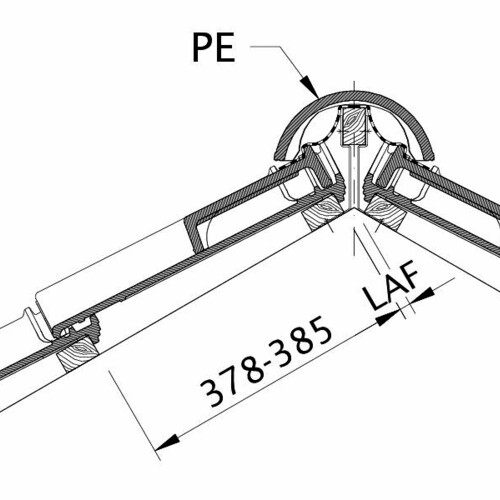

Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand Sonderlösung LAFSON
Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand Sonderlösung LAFSON

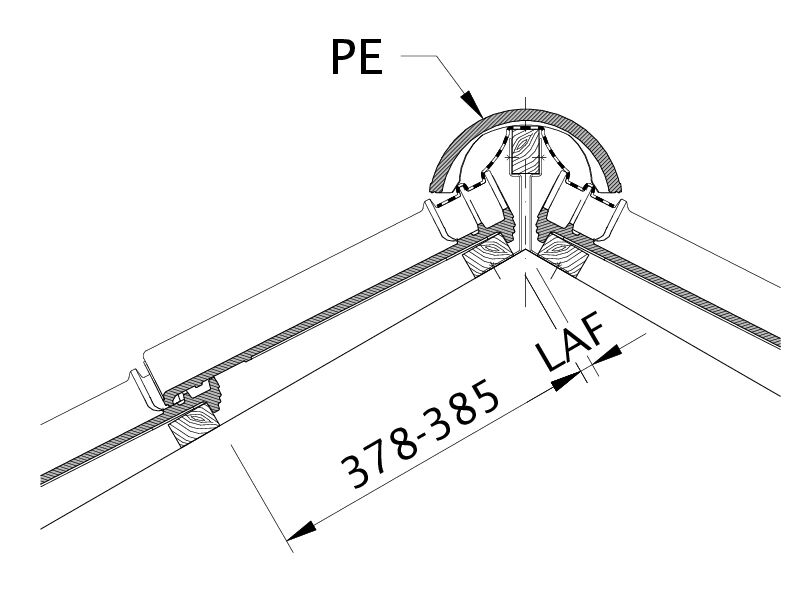

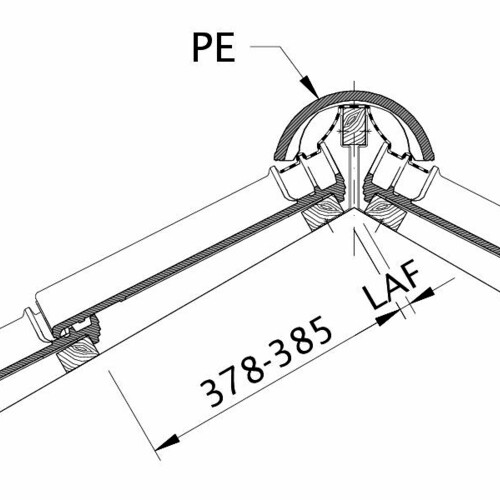

Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF
Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

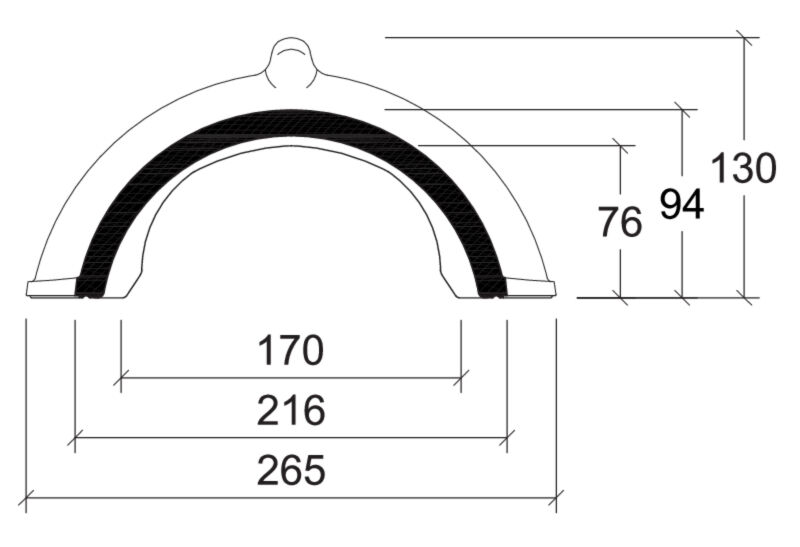

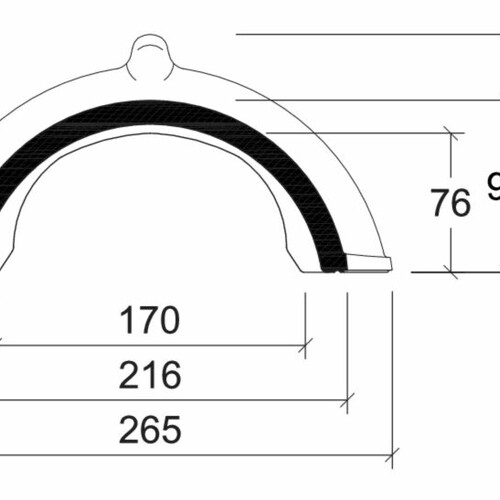

Zeichnung First- und Gratziegelsortiment PE-Firstziegel
Zeichnung First- und Gratziegelsortiment PE-Firstziegel

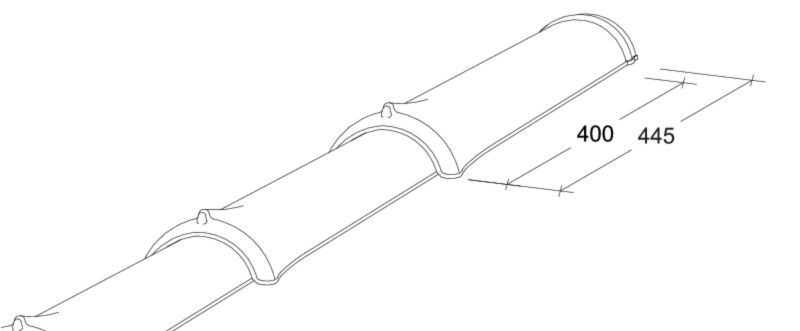

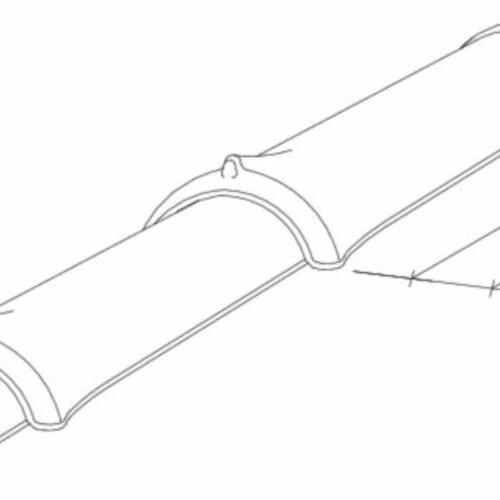

Zeichnung First- und Gratziegelsortiment PE-Firstziegel-Perspektive
Zeichnung First- und Gratziegelsortiment PE-Firstziegel-Perspektive

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°
PE 2.5 Stück/lfmLAF50403020151055
PE 2.5 Stück/lfmFLA155150145135135130125125
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°
PE 2.5 Stück/lfmLAF50403015105
PE 2.5 Stück/lfmFLA165160155145145140
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°
PE 2.5 Stück/lfmLAF453525105
PE 2.5 Stück/lfmFLA175170165155150

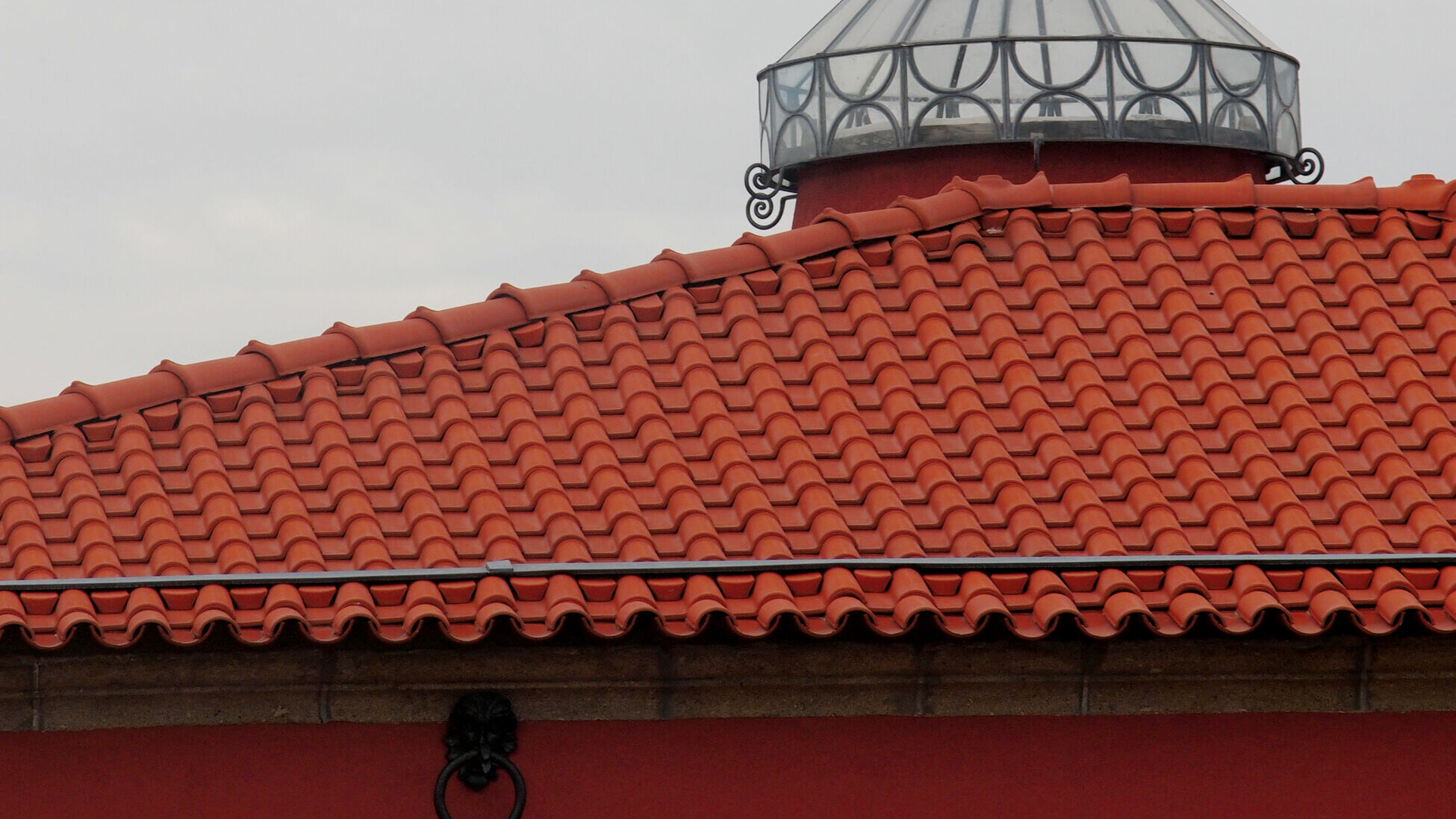

Referenzen

Zubehörsortiment

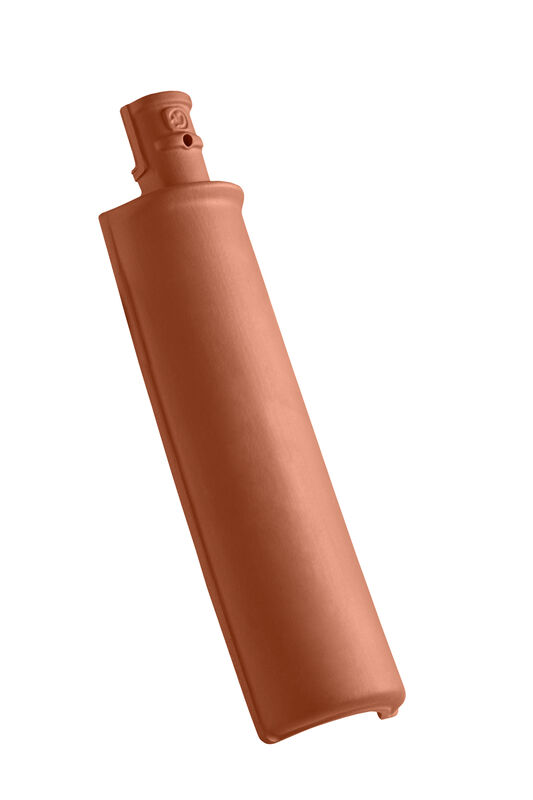

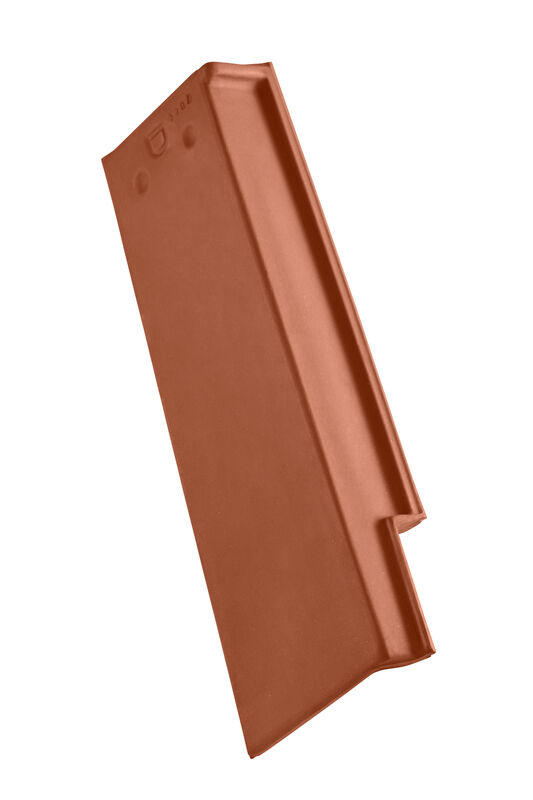

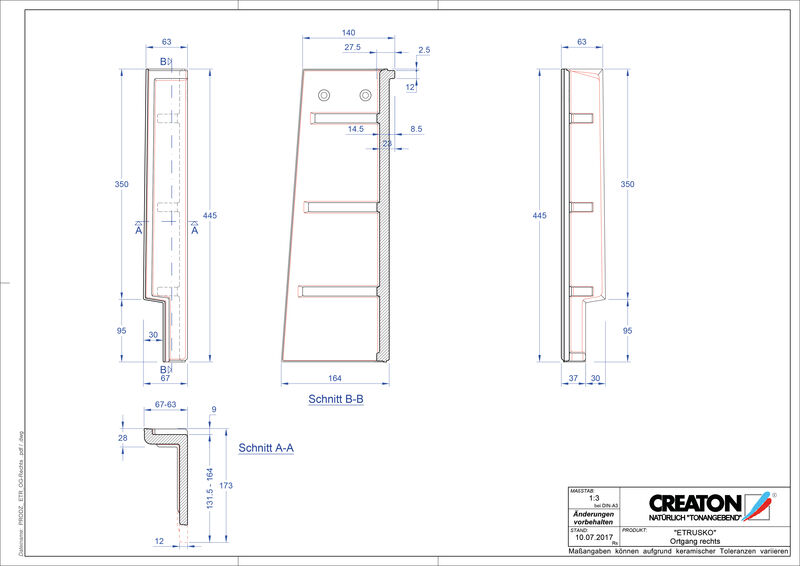

ETR Ortgangziegel rechts

ETR Ortgangziegel rechts

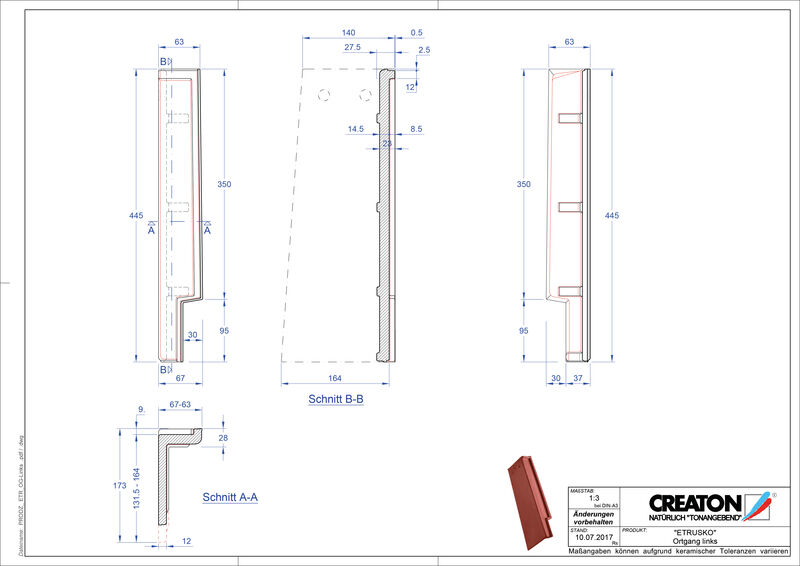

ETR Ortgangziegel links

ETR Ortgangziegel links

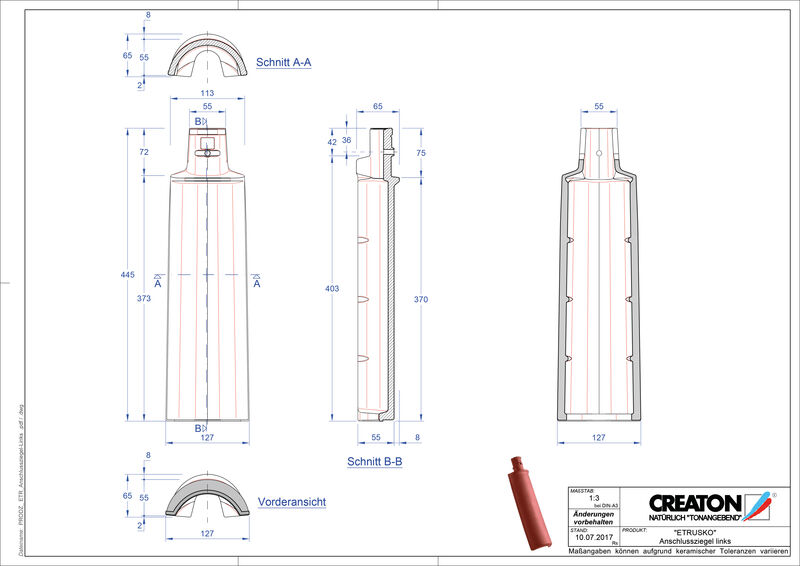

ETR Anschlussziegel links

ETR Anschlussziegel links

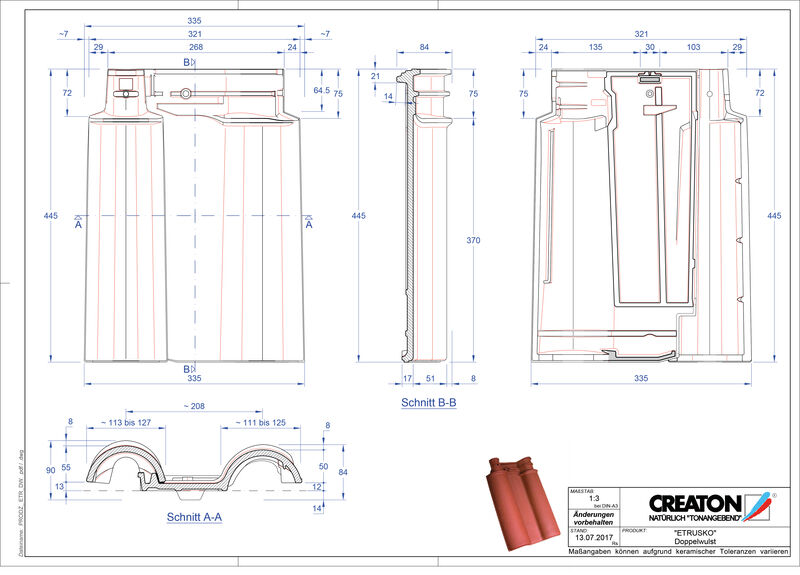

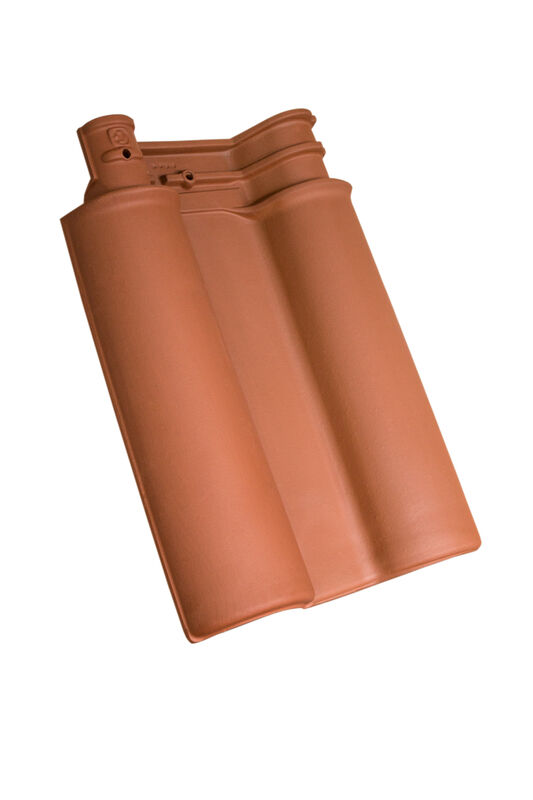

ETR Doppelwulstziegel

ETR Doppelwulstziegel

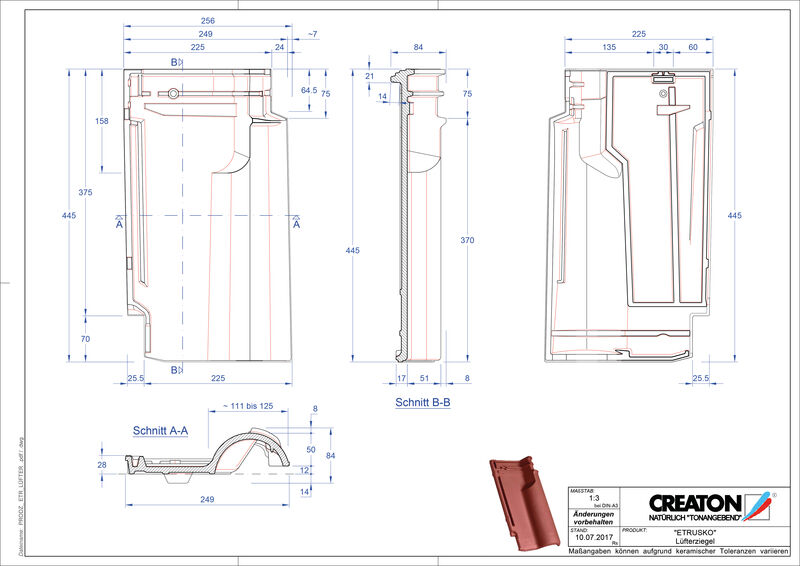

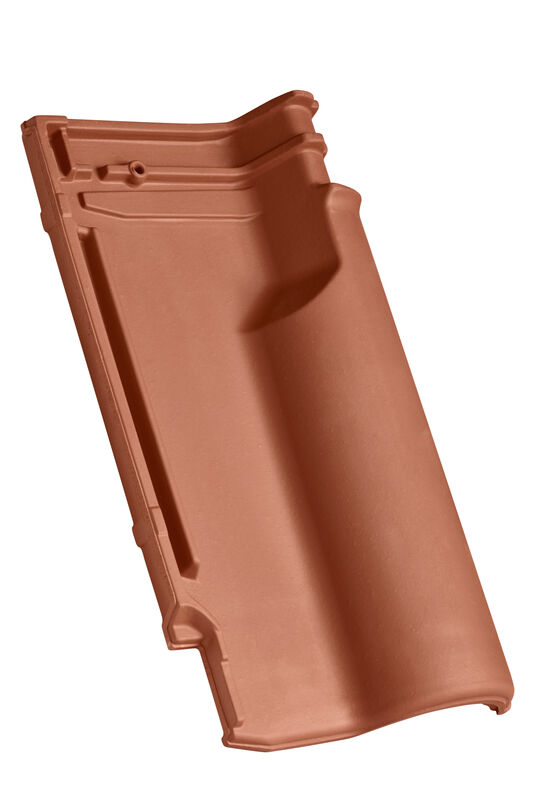

ETR Lüfterziegel

ETR Lüfterziegel

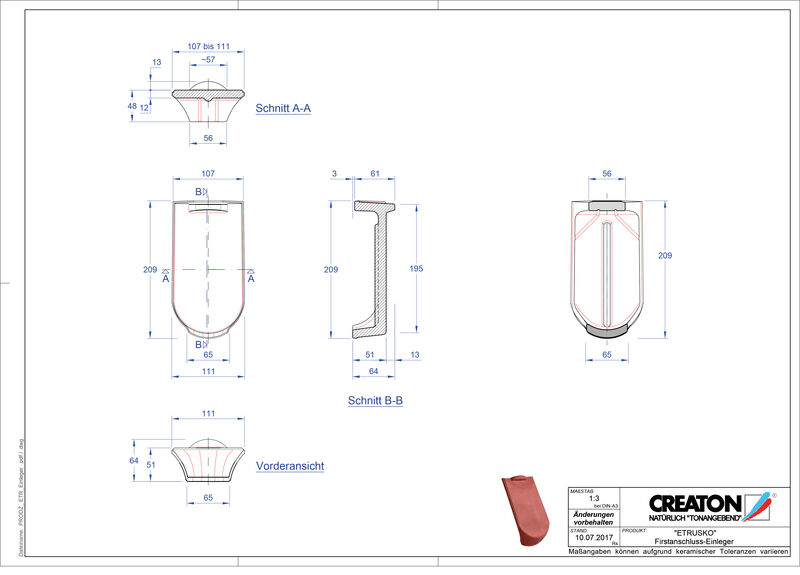

ETR Firstanschlusseinleger

ETR Firstanschlusseinleger

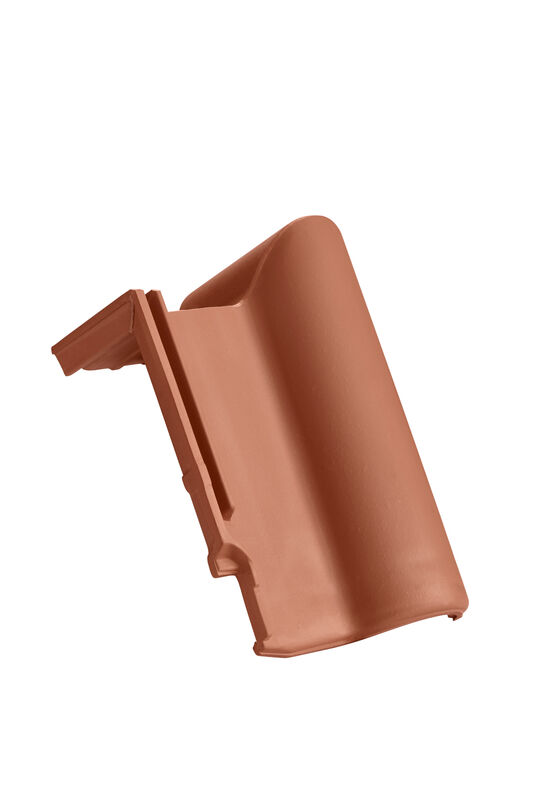

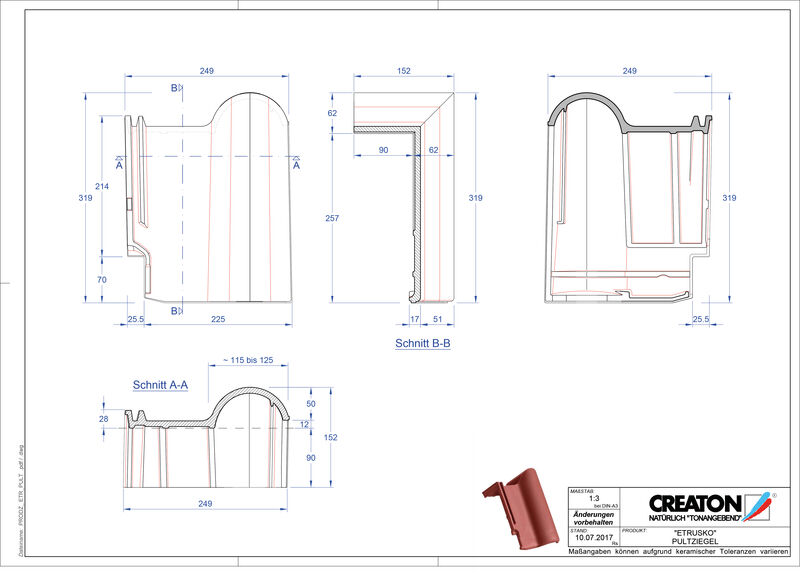

ETR Pultziegel garniert standard

ETR Pultziegel garniert standard

ETR Pult-Ortgangziegel garniert standard rechts

ETR Pult-Ortgangziegel garniert standard rechts

ETR Pult-Ortgangziegel garniert standard links

ETR Pult-Ortgangziegel garniert standard links

ETR Pultziegel garniert Sondermaß

ETR Pultziegel garniert Sondermaß

ETR Pult-Ortgangziegel garniert Sondermaß rechts

ETR Pult-Ortgangziegel garniert Sondermaß rechts

ETR Pult-Ortgangziegel garniert Sondermaß links

ETR Pult-Ortgangziegel garniert Sondermaß links

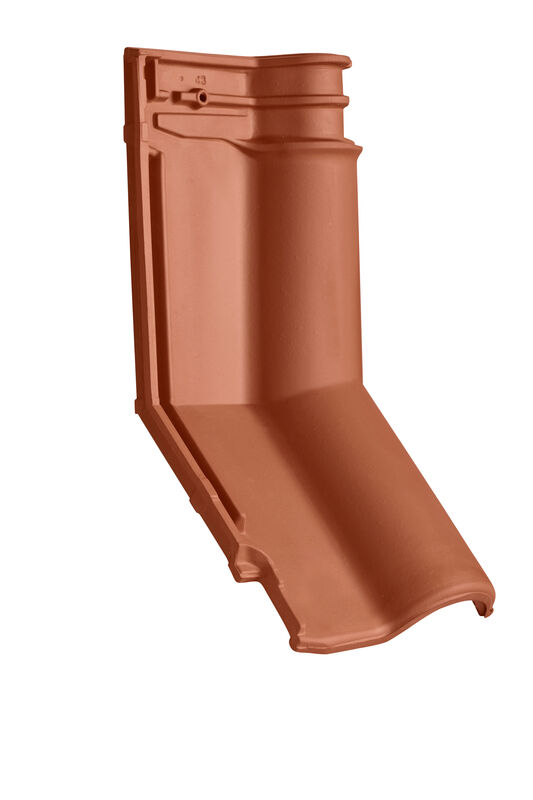

ETR Mansard-/Knickziegel garniert Sondermaß

ETR Mansard-/Knickziegel garniert Sondermaß

ETR Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

ETR Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

ETR Mansard-/Knick-Ortgangziegel garniert Sondermaß links

ETR Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

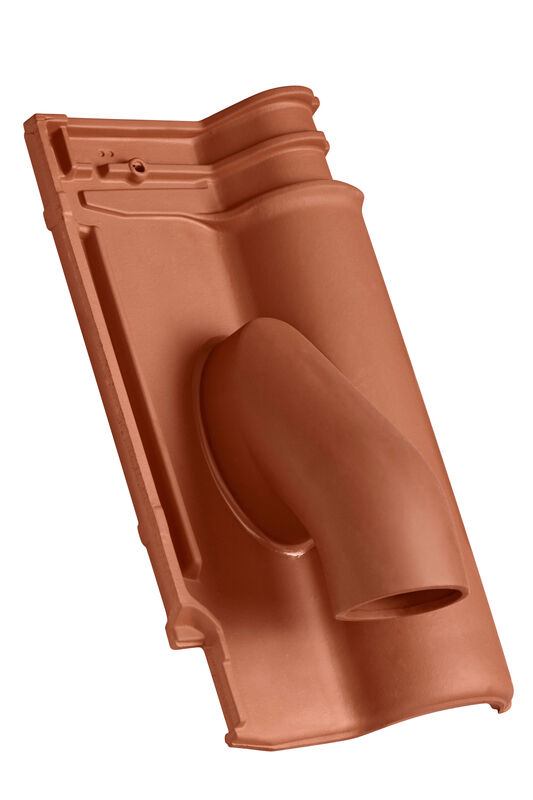

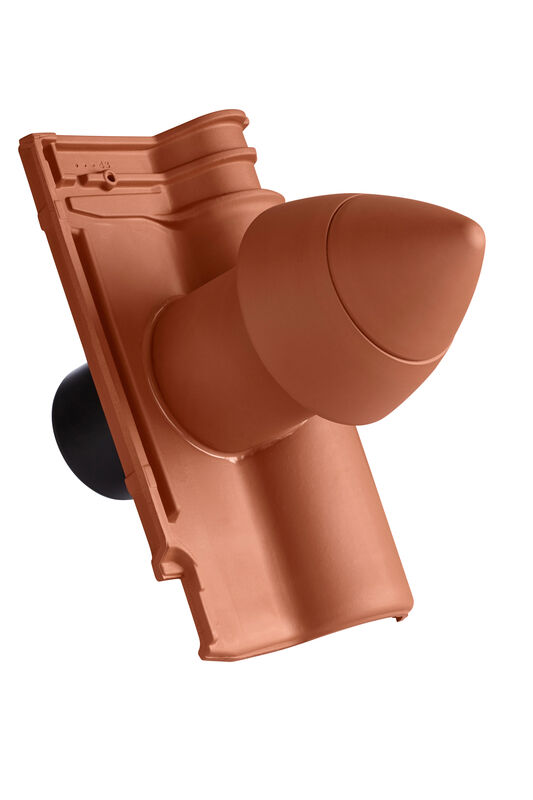

ETR SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

ETR SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

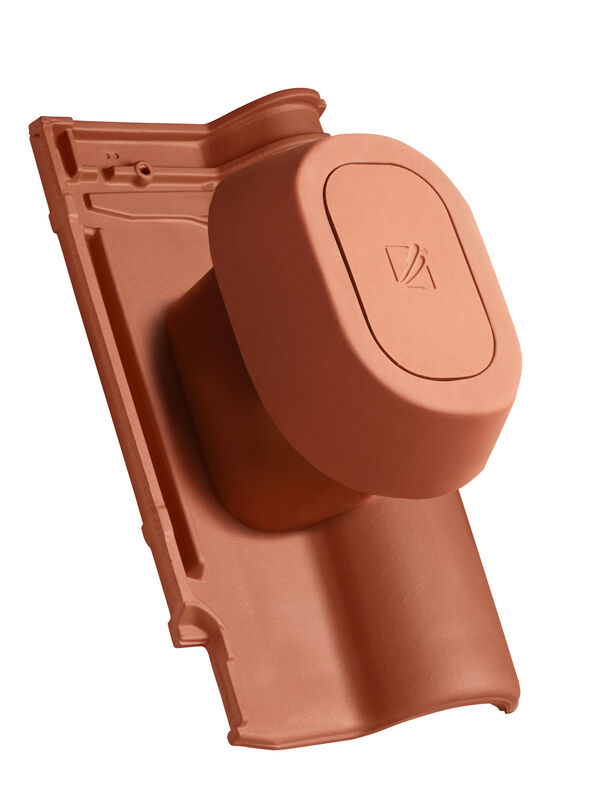

ETR SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

ETR SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

ETR SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

ETR SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

ETR SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

ETR SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

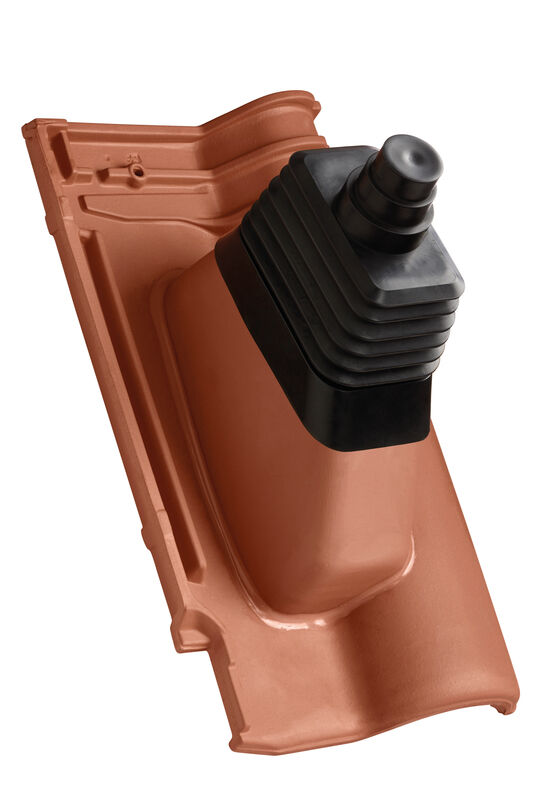

ETR Antennendurchgang

ETR Antennendurchgang

ETR Solar-Durchgangziegel

ETR Solar-Durchgangziegel

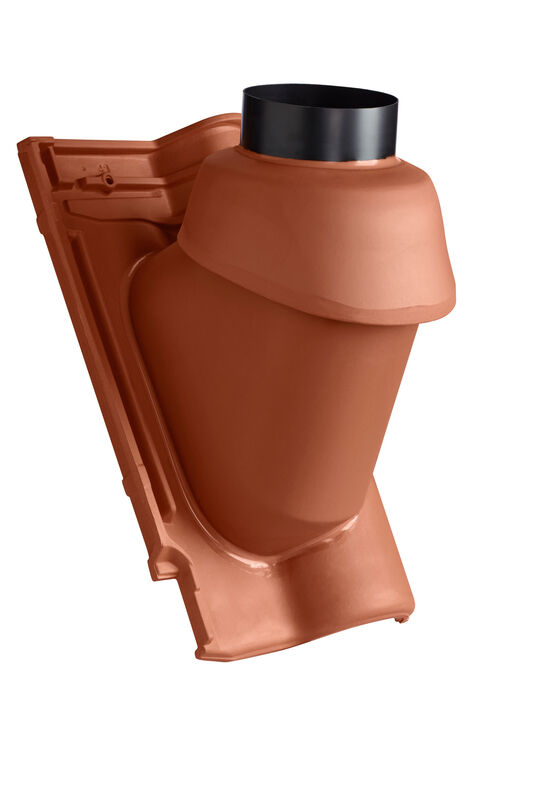

ETR Thermen-Abgasrohrdurchführung NW 110/125

ETR Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

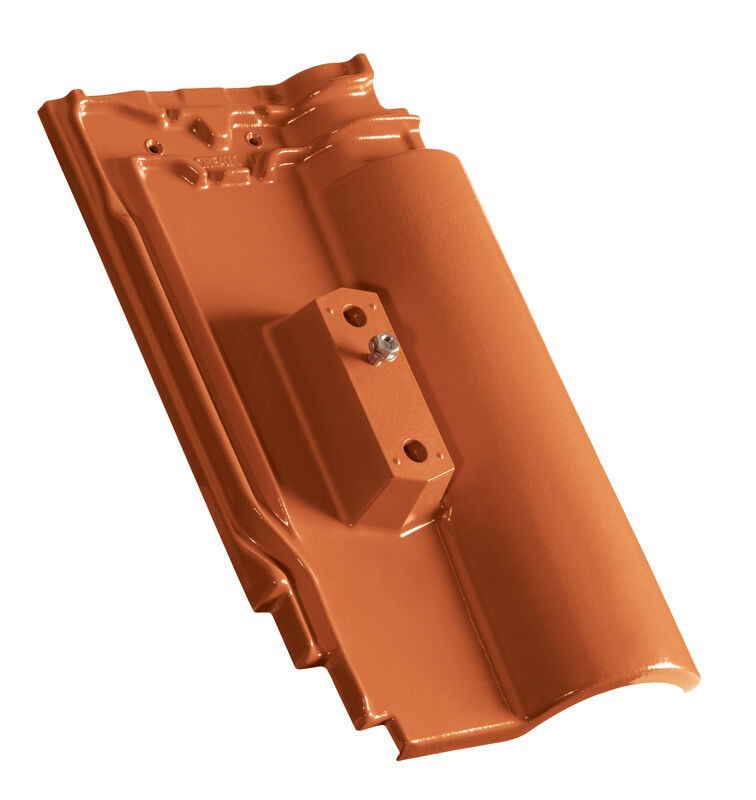

ETR Alu-Grundelement

ETR Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

Solarelement-Halter GRUEL Standard (Ton)

Einzeltritt

Einzeltritt

Kurzrost

Kurzrost

Langrost

Langrost

Rundholzhalter

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiter (Ton)

Dachleiterhalter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneefanggitter Stütze

Schneenase Alu Typ 2

Schneenase Alu Typ 2

Trittrost Aluminium 150 x 25 cm

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

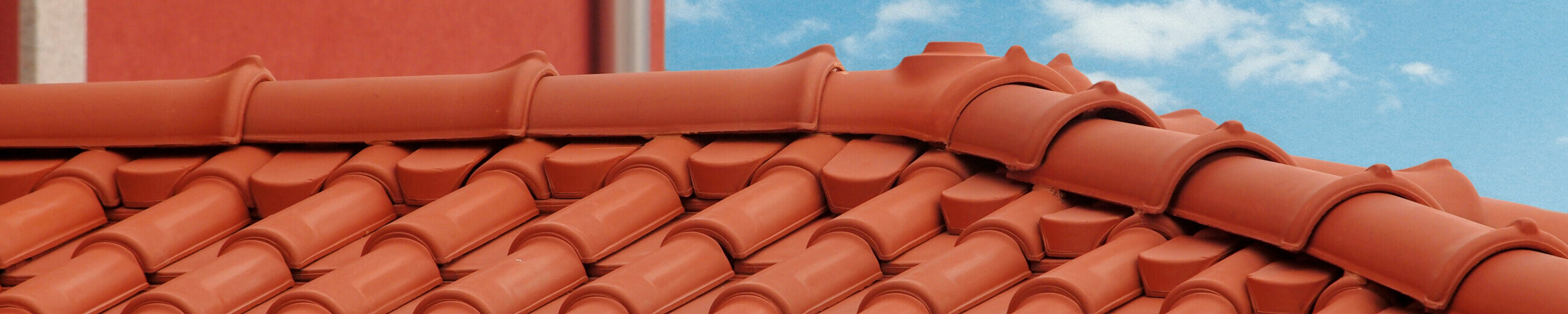

First- und Gratziegelsortiment

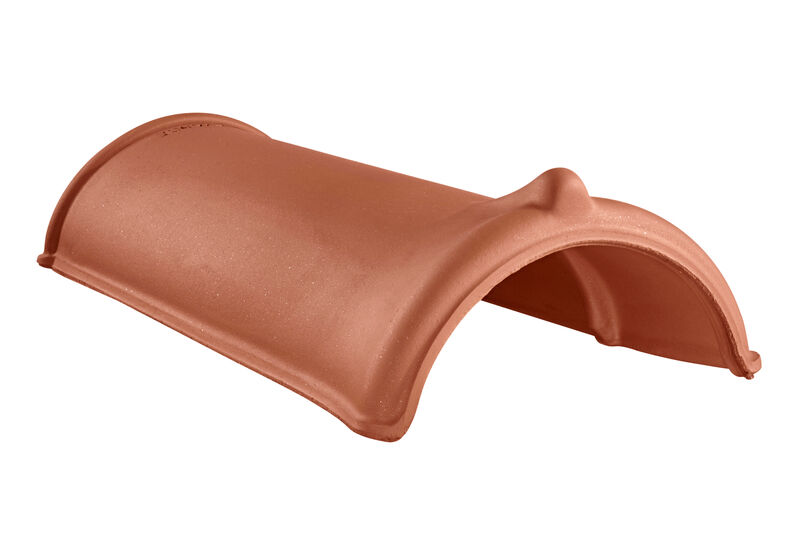

UMP Firstziegel PE

UMP Firstziegel PE

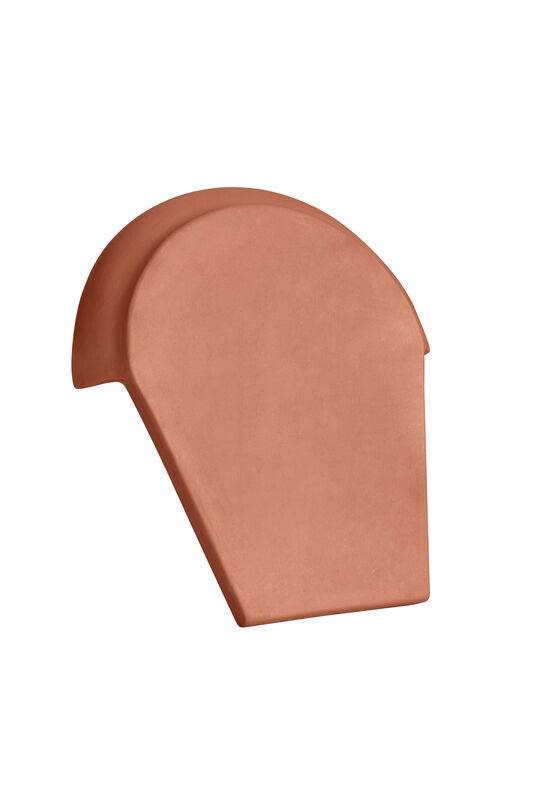

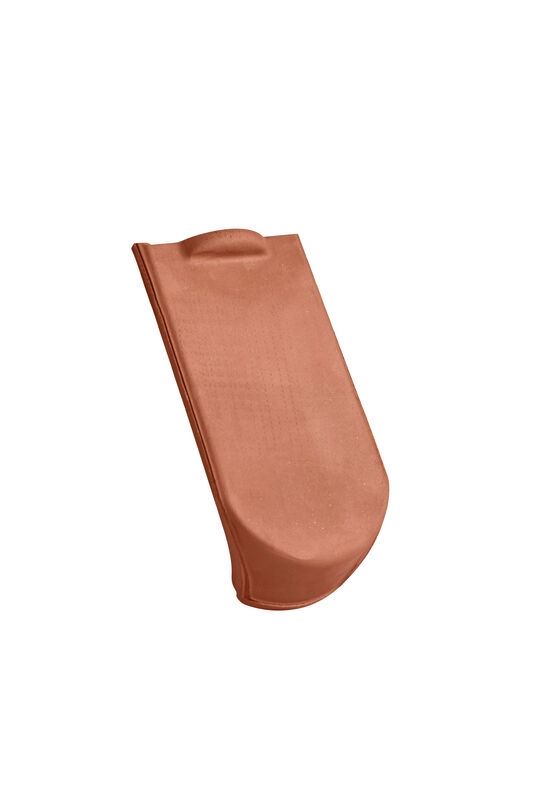

UMP Firstanfang- und -endscheibe keramisch PE

UMP Firstanfang- und -endscheibe keramisch PE

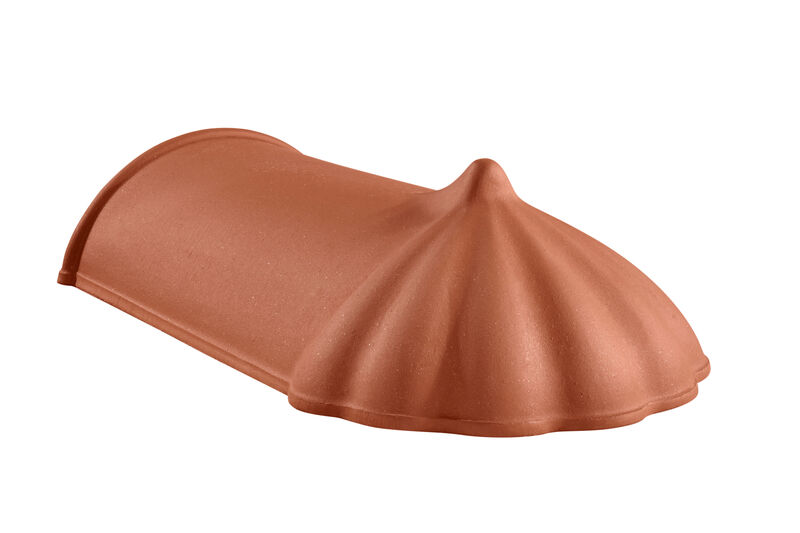

UMP Gratanfänger keramisch PE

UMP Gratanfänger keramisch PE

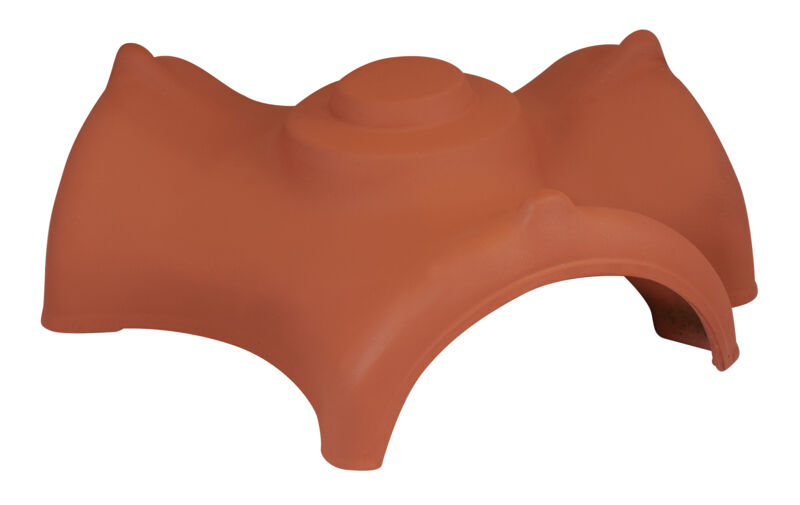

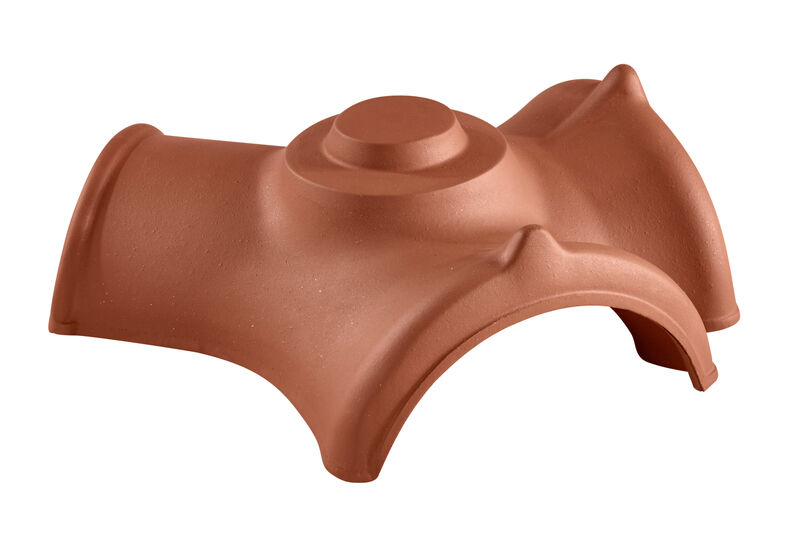

UMP Walmkappe 3-achsig PE

UMP Walmkappe 3-achsig PE

UMP Walmkappe 3-achsig PE (2 Seiten überdeckend, 1 Seite unterdeckend)

UMP Walmkappe 3-achsig PE (2 Seiten überdeckend, 1 Seite unterdeckend)

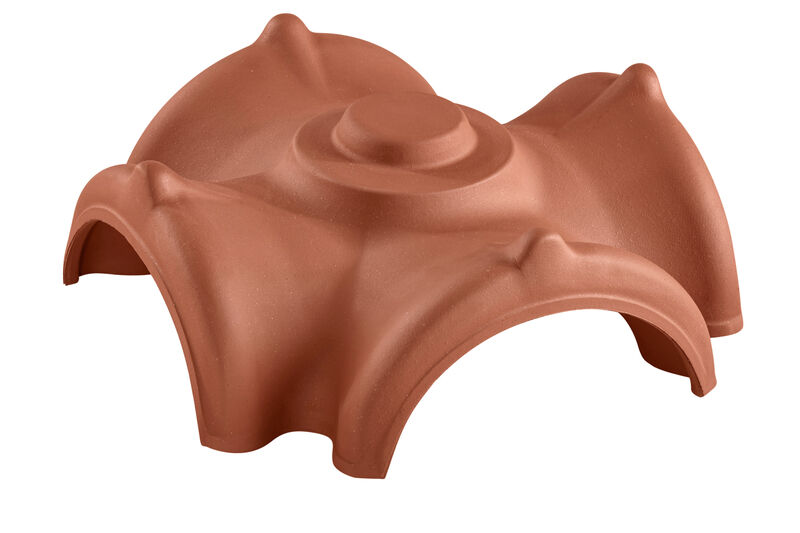

UMP Walmkappe 4-achsig PE

UMP Walmkappe 4-achsig PE

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Firstklammerdraht Universal

FIRSTFIX Klemmkrallen-Set Universal

FIRSTFIX Klemmkrallen-Set Universal

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 300 (CREAROLL ALU)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 220 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 310 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

First-/Gratrolle 390 (CREAROLL PP)

Sortiment für Dachdetails und Windsogsicherung

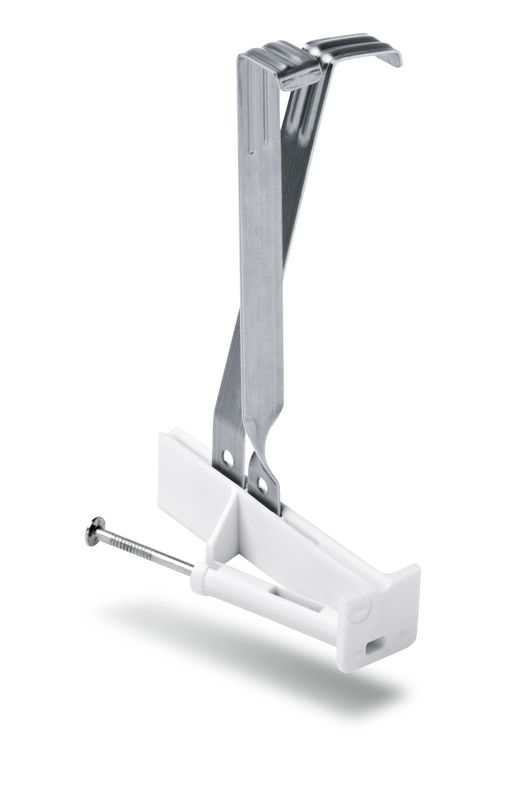

Sturmklammer Zink-Alu Einschlagklammer Tpy N52 (ETR)

Sturmklammer Zink-Alu Einschlagklammer Tpy N52 (ETR)

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Sturmklammer Zink-Alu Sonderklammer Typ S1 PULT

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Traufentlüftungselement Kammhöhe 65 mm

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Sat- und Antennenmast verzinkt oder farbig beschichtet
