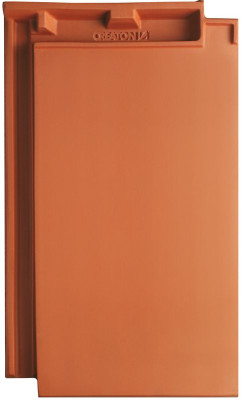

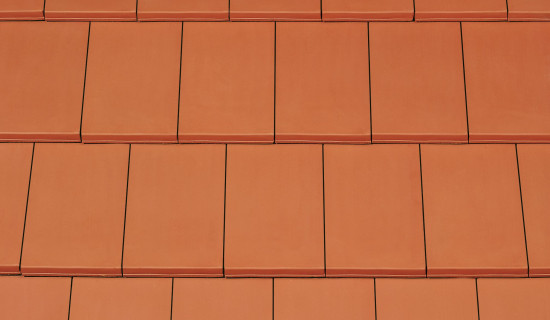

DOMINO

Der geradlinige Glattziegel.

Großer Schiebebereich von 12 mm pro Ziegel
Erstklassige Rohstoffe ermöglichen hohe Homogenität, geringes Schwindungsverhalten und der hohe Eisenoxidanteil erschafft unverfälschte, leuchtend intensive Farben
Besonders starke Tiefenausprägung bei der vertikalen Verfalzung
Kann nach ZVDH bei untergeordneten Gebäuden in Verbandsdeckung ab 25° Dachneigung ohne zusätzliche Maßnahmen verlegt werden
Vertikal ist DOMINO einmal verfalzt. Aber wie! Die besonders starke Tiefenausprägung bietet auch bei massiven Windeinflüssen eine optimale Wasserabführung. Treppenförmige Überdeckungen schützen zuverlässig vor dem Eindringen von Wasser und Schmutz

Technische Daten

Größe (ca.)	257 x 436 mm
Deckbreite min. (ca.)	224 mm
Deckbreite i.M. (ca.)	225 mm
Deckbreite max. (ca.)	226 mm
Decklänge min. (ca.)	343 mm
Decklänge i.M. (ca.)	348 mm
Decklänge max. (ca.)	354 mm
Ziegelbedarf min. (ca.)	12.4 Stück/m²
Ziegelbedarf i.M. (ca.)	12.7 Stück/m²
Ziegelbedarf max. (ca.)	13.1 Stück/m²
Gewicht je Stück (ca.)	4.2 kg/Stück
Gewicht je m² (ca.)	53.3 kg/m²
Gewicht je Palette (ca.)	1033 kg
Stück je Minipack	4 Stück
Stück je Palette	240 Stück

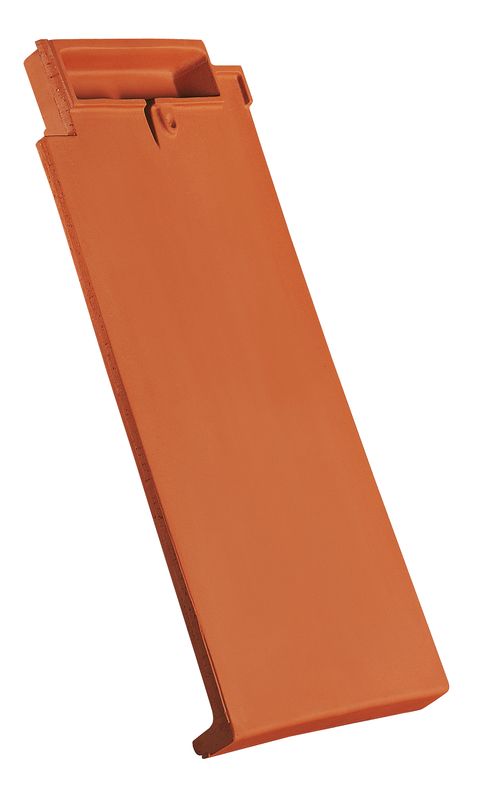

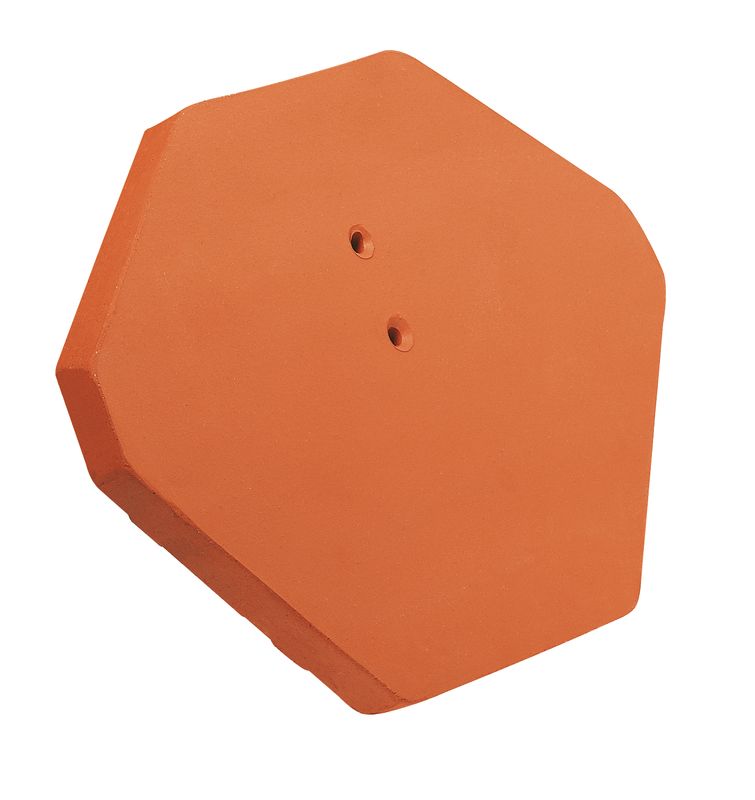

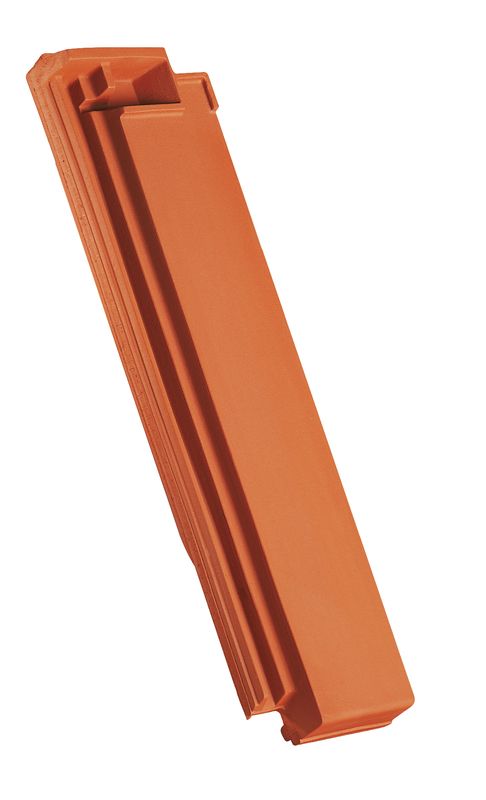

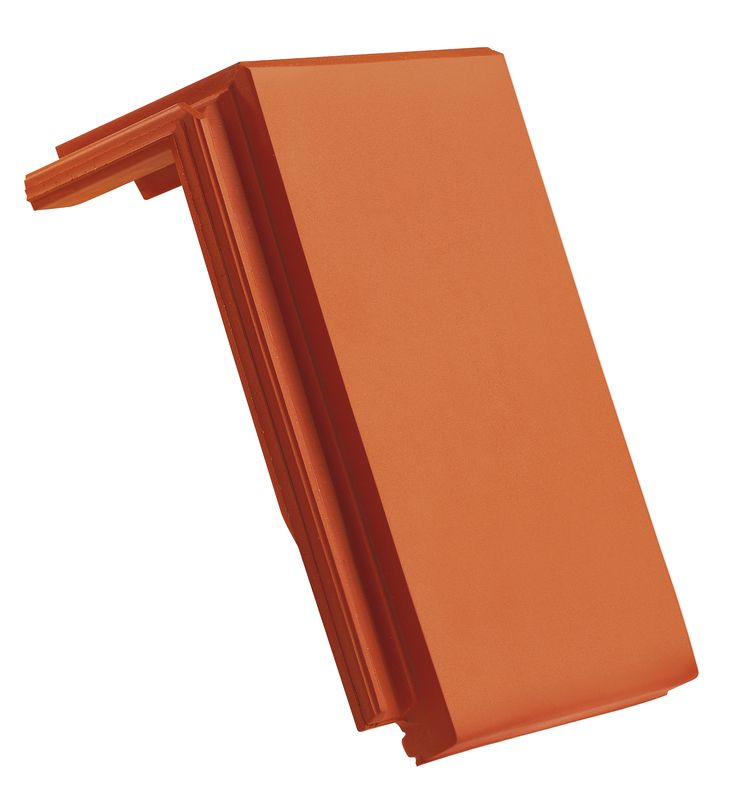

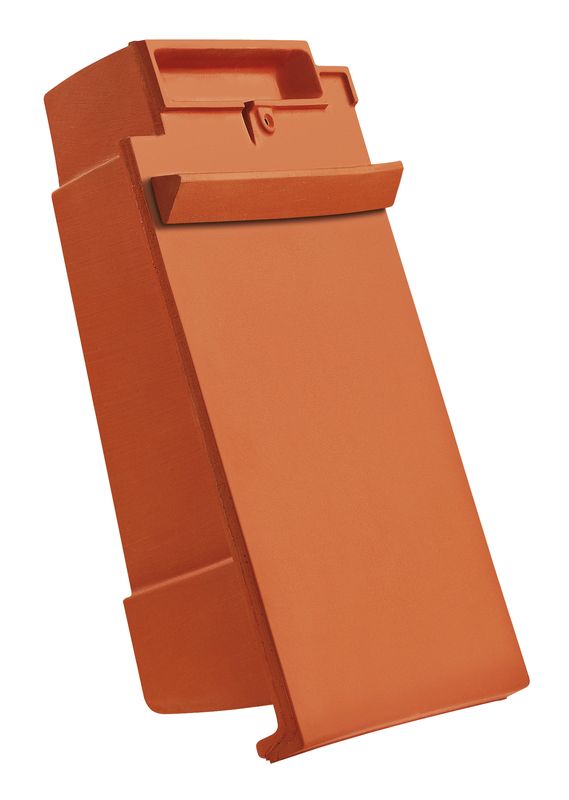

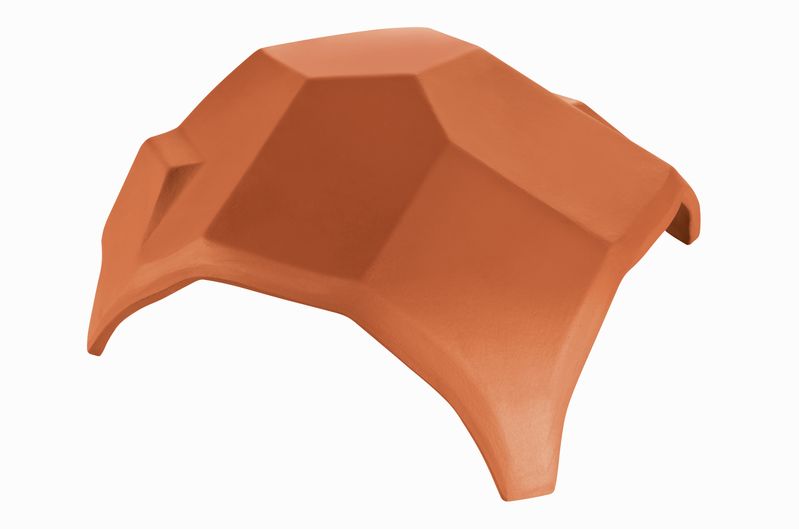

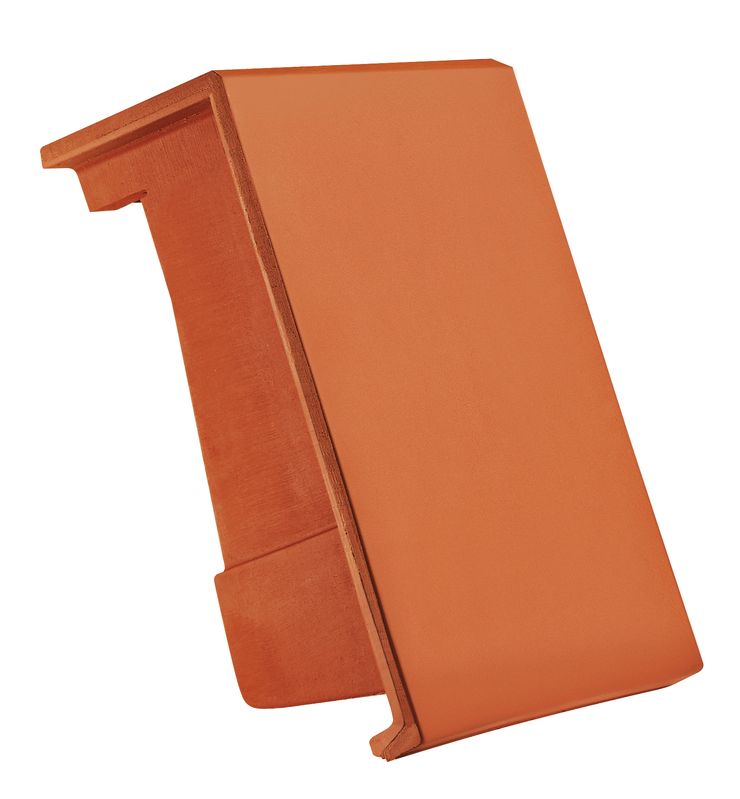

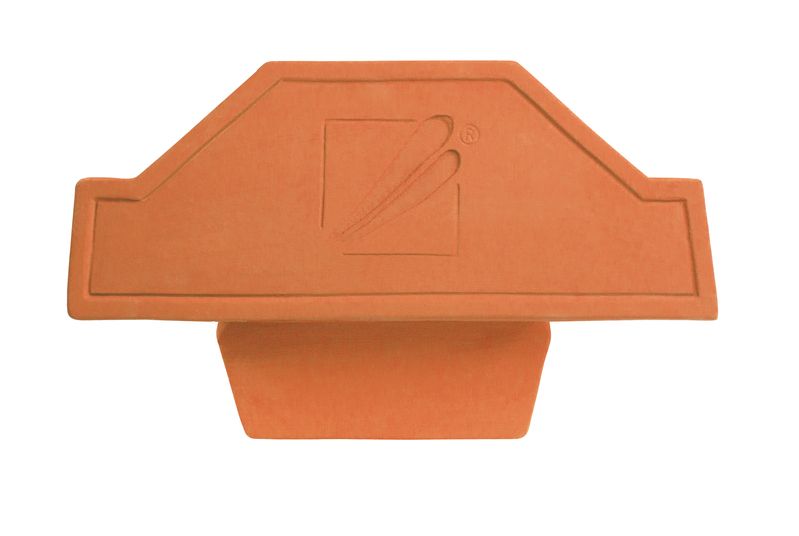

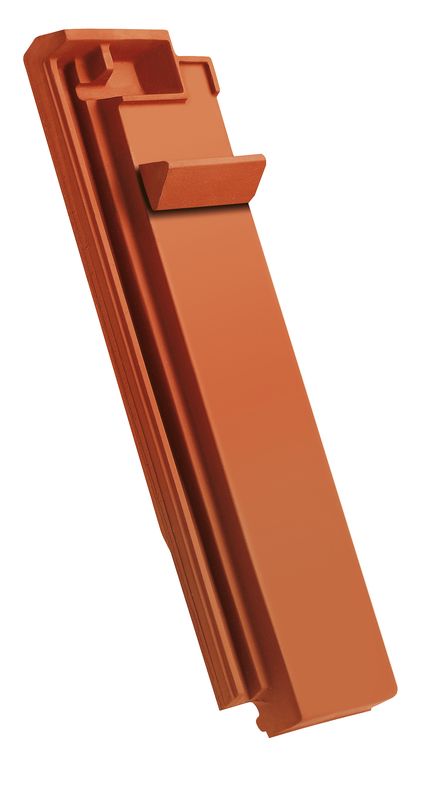

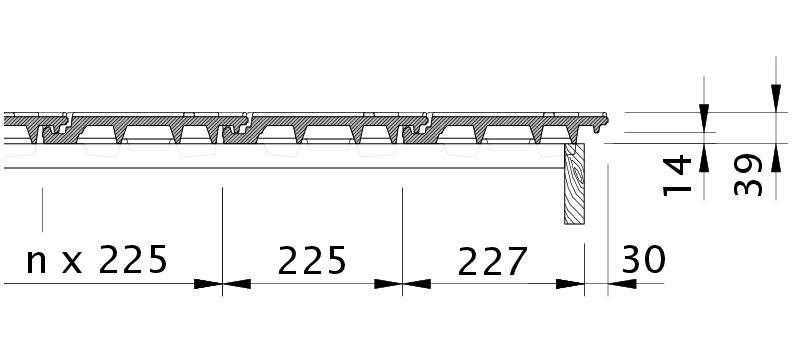

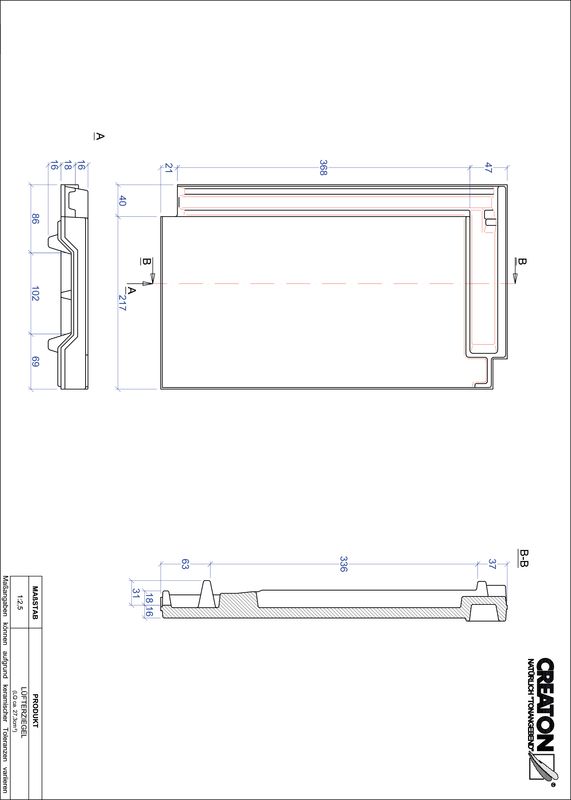

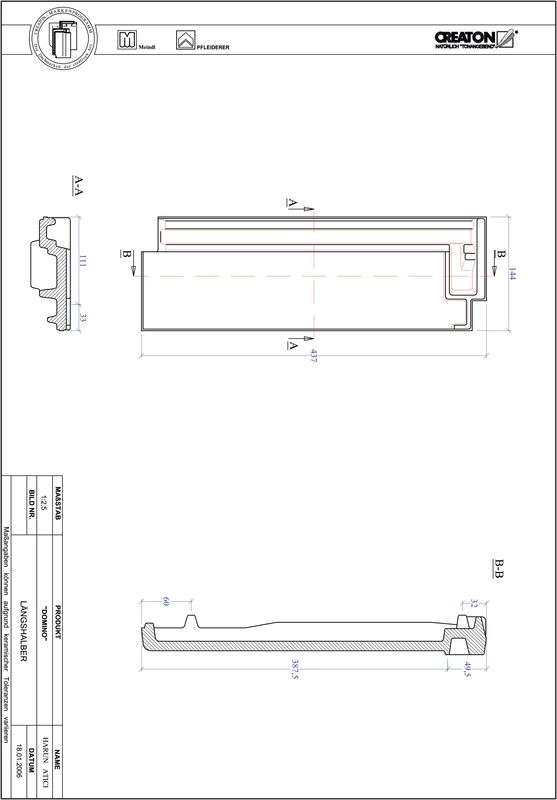

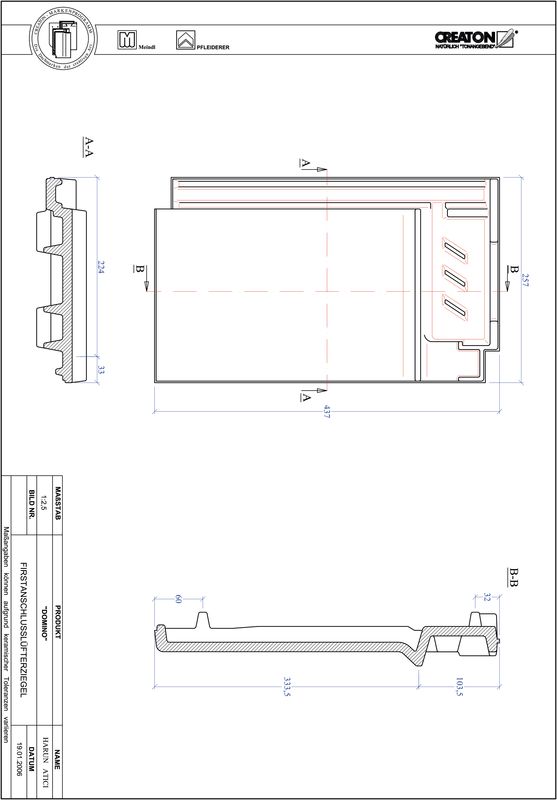

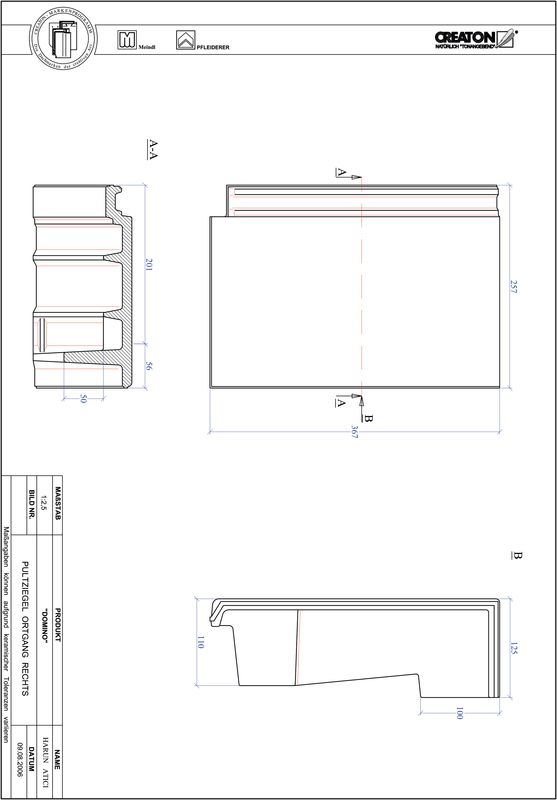

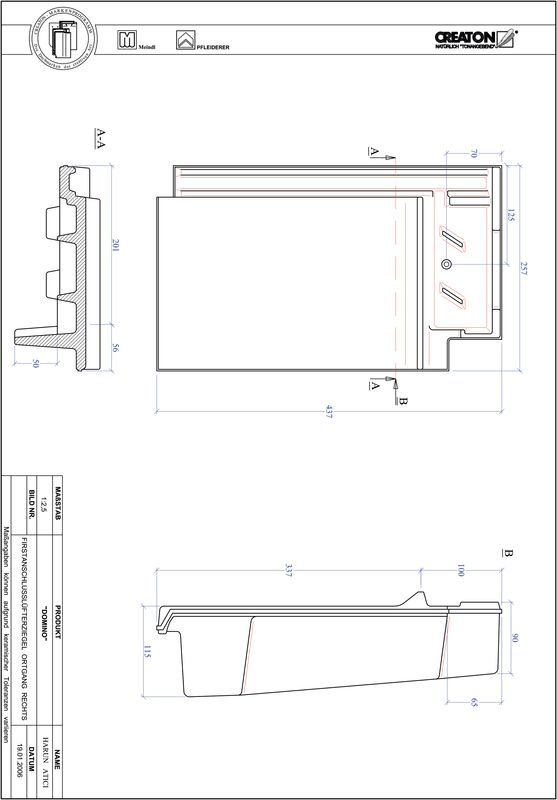

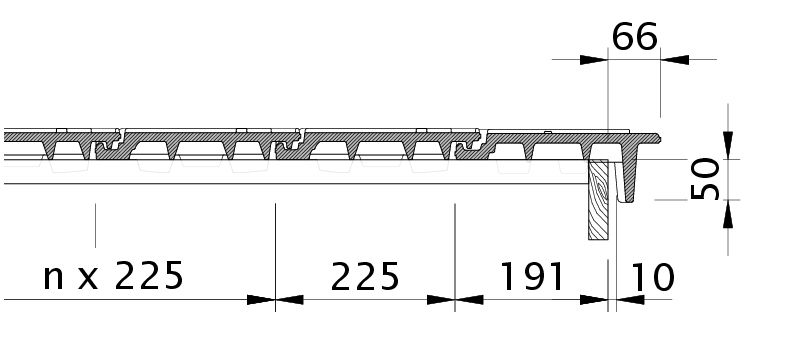

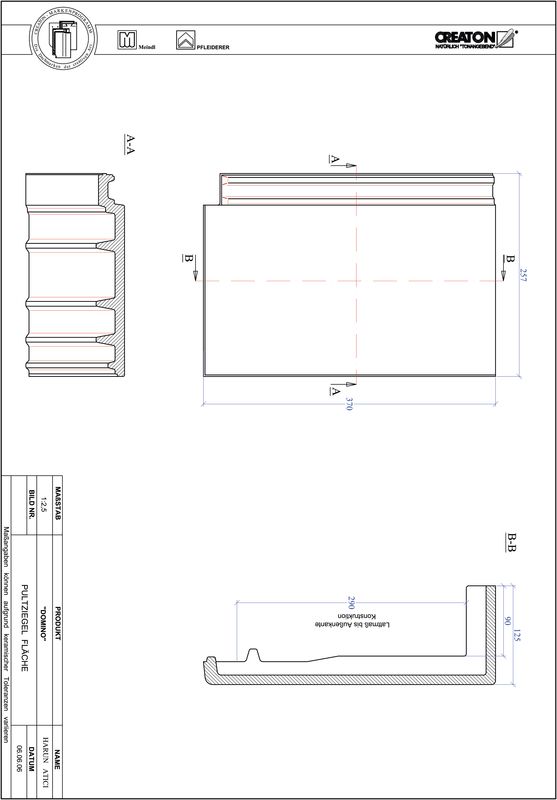

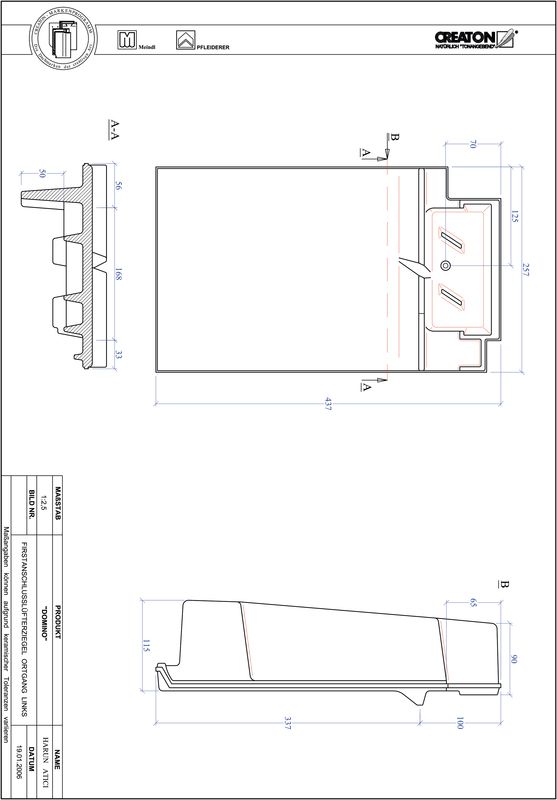

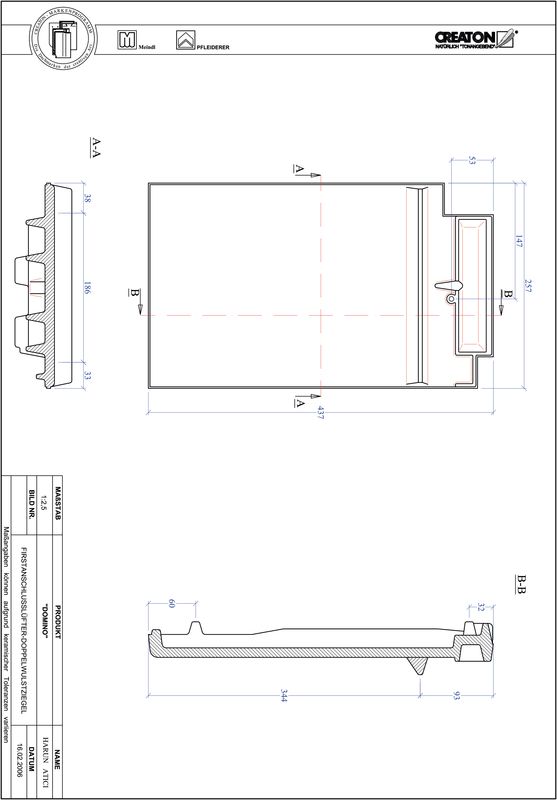

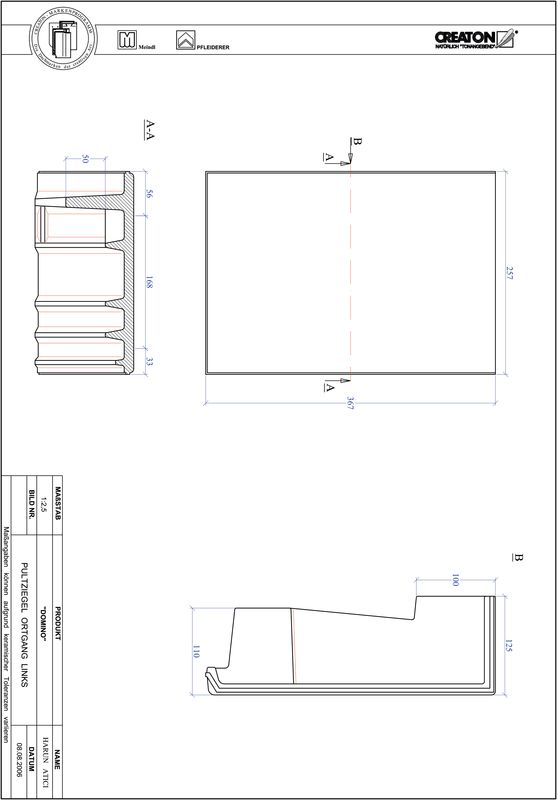

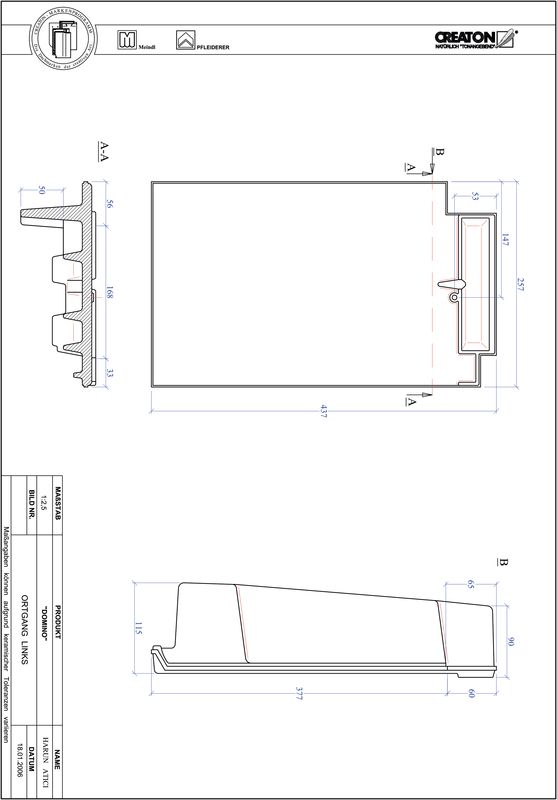

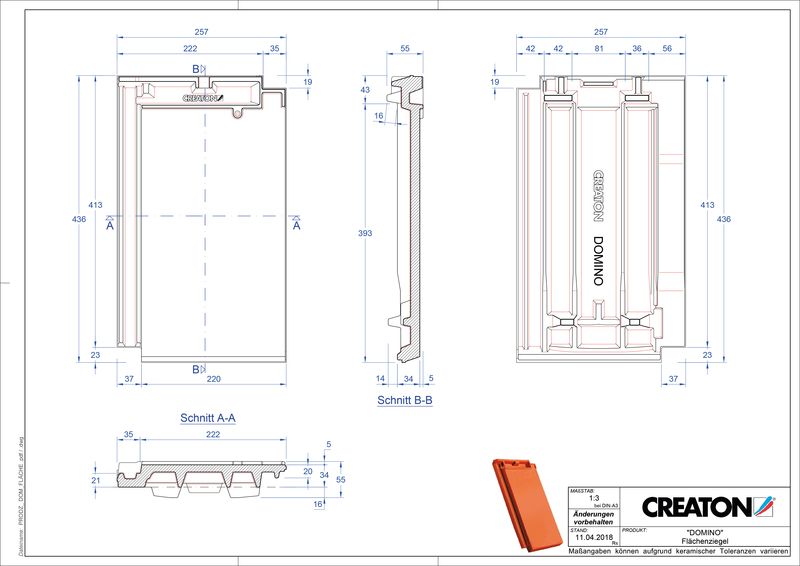

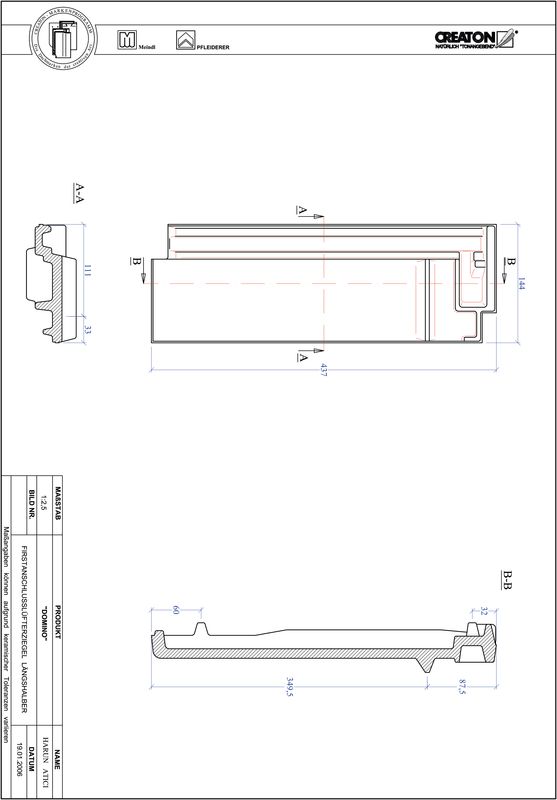

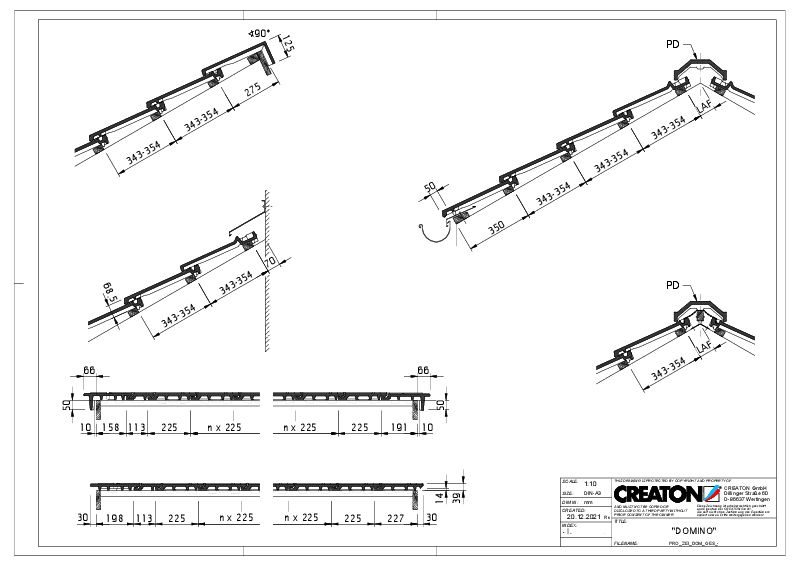

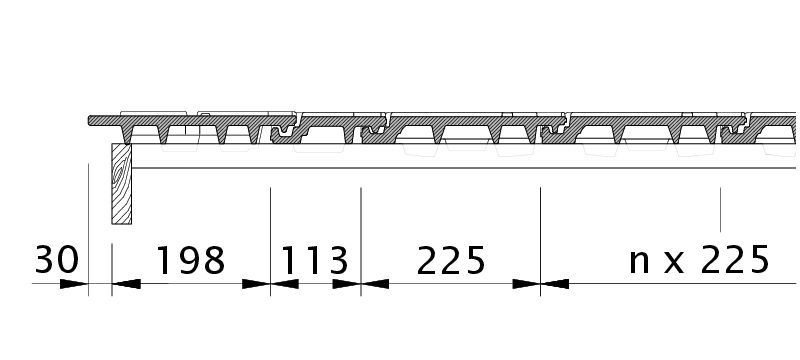

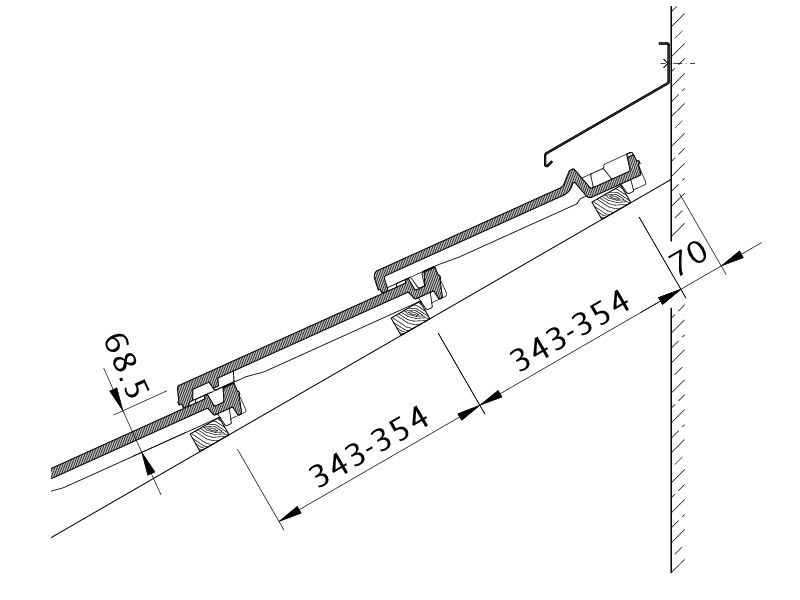

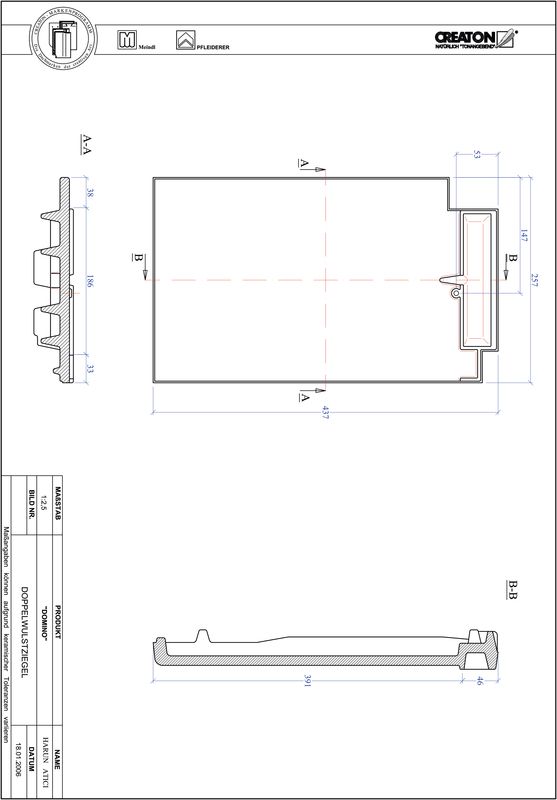

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

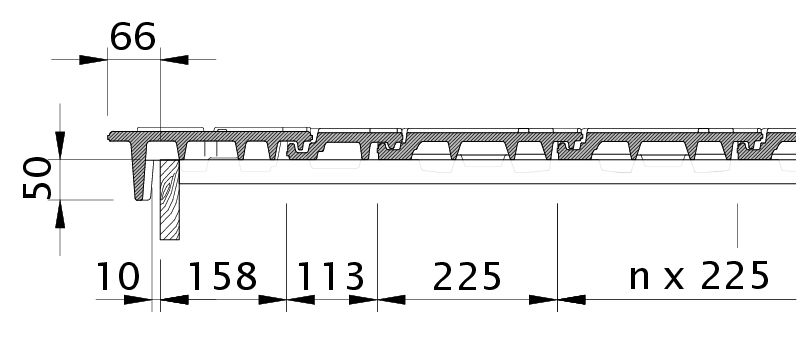

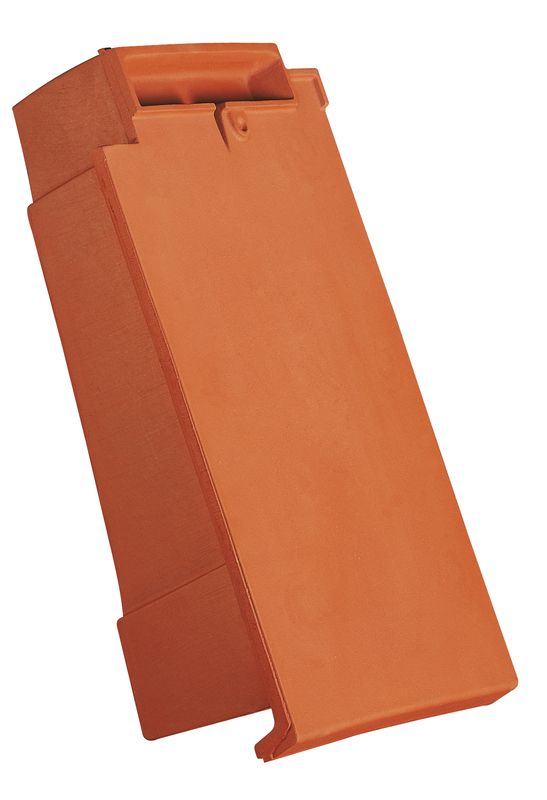

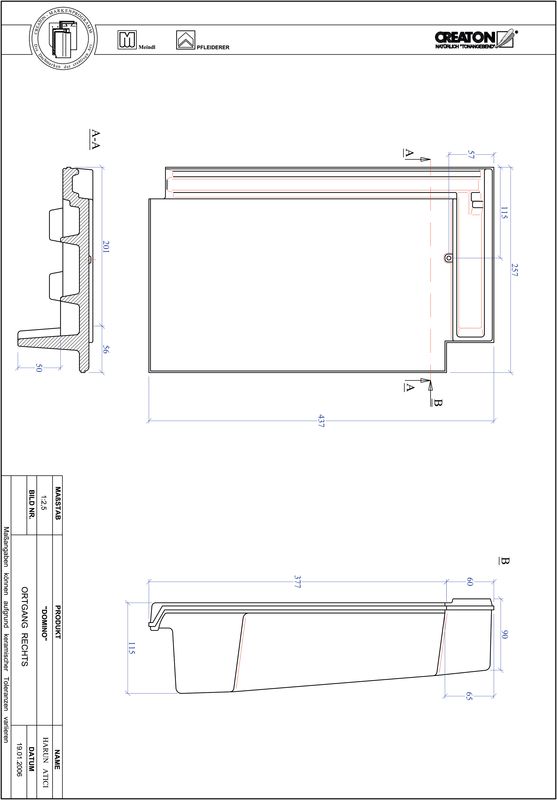

Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

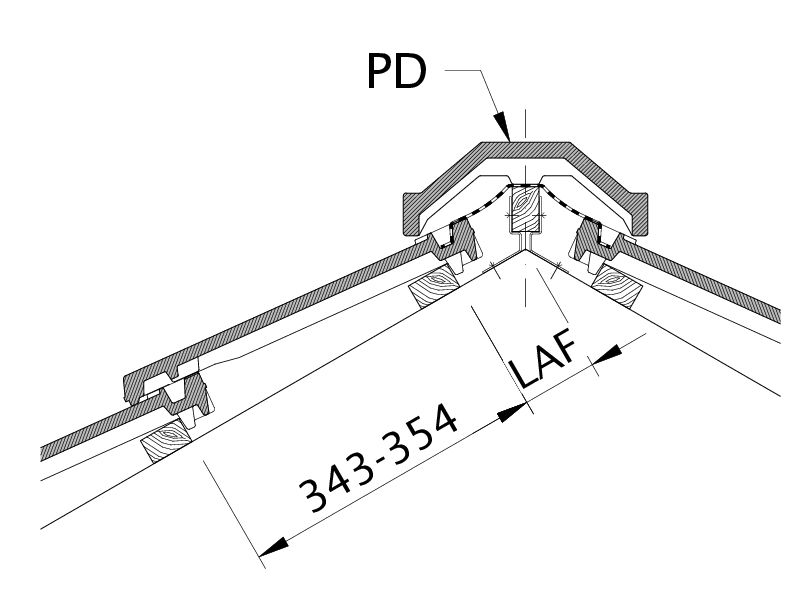

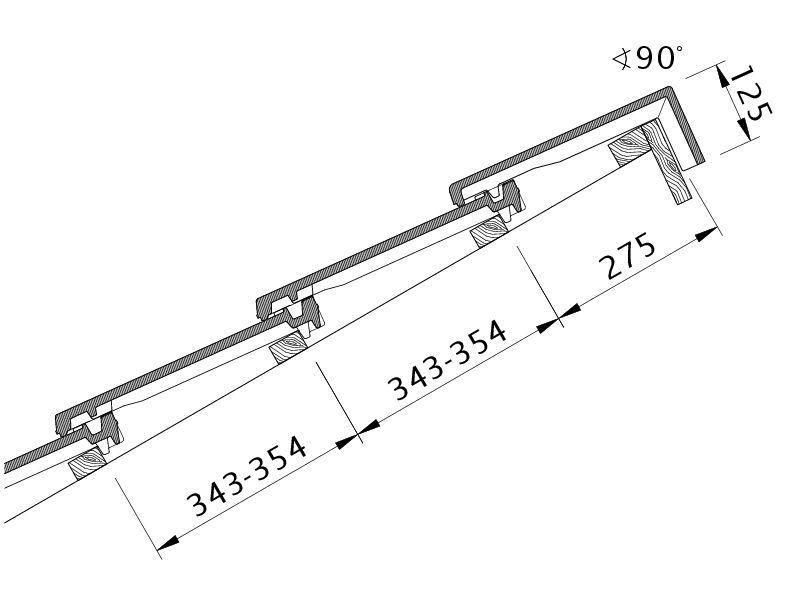

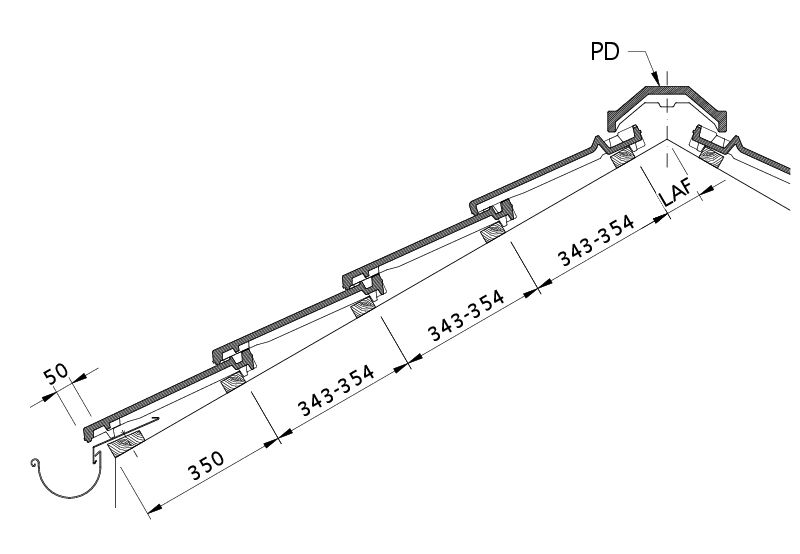

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

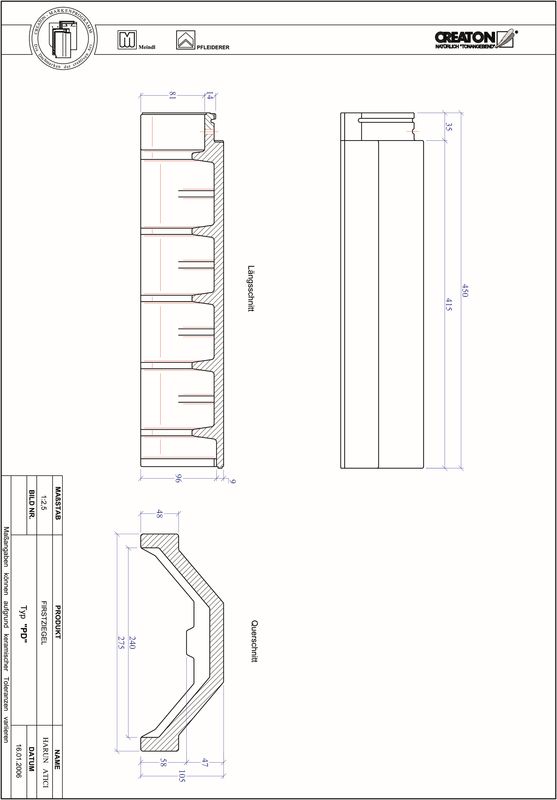

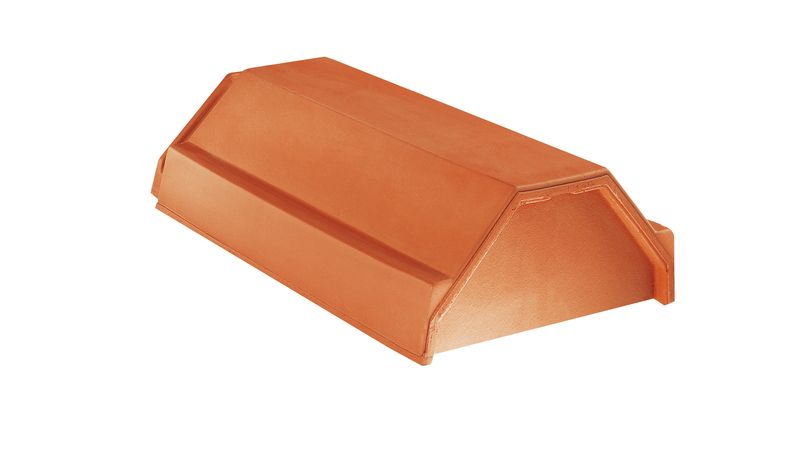

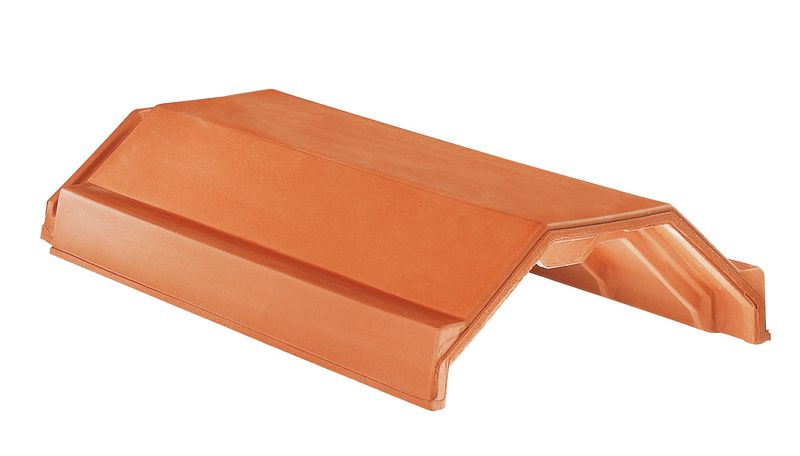

Bedarf Firstziegel (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°
PD 2.5 Stück/lfm	LAF	95	90	85	85	85	85	85	85	85
PD 2.5 Stück/lfm	FLA	85	80	70	60	50	40	30	25	15
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°
PD 2.5 Stück/lfm	LAF	95	90	80	80	80	80	75	70	70
PD 2.5 Stück/lfm	FLA	95	90	80	70	60	50	40	35	25
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°
PD 2.5 Stück/lfm	LAF	90	85	75	75	70	70	65	60	60
PD 2.5 Stück/lfm	FLA	105	100	90	80	75	65	55	55	45

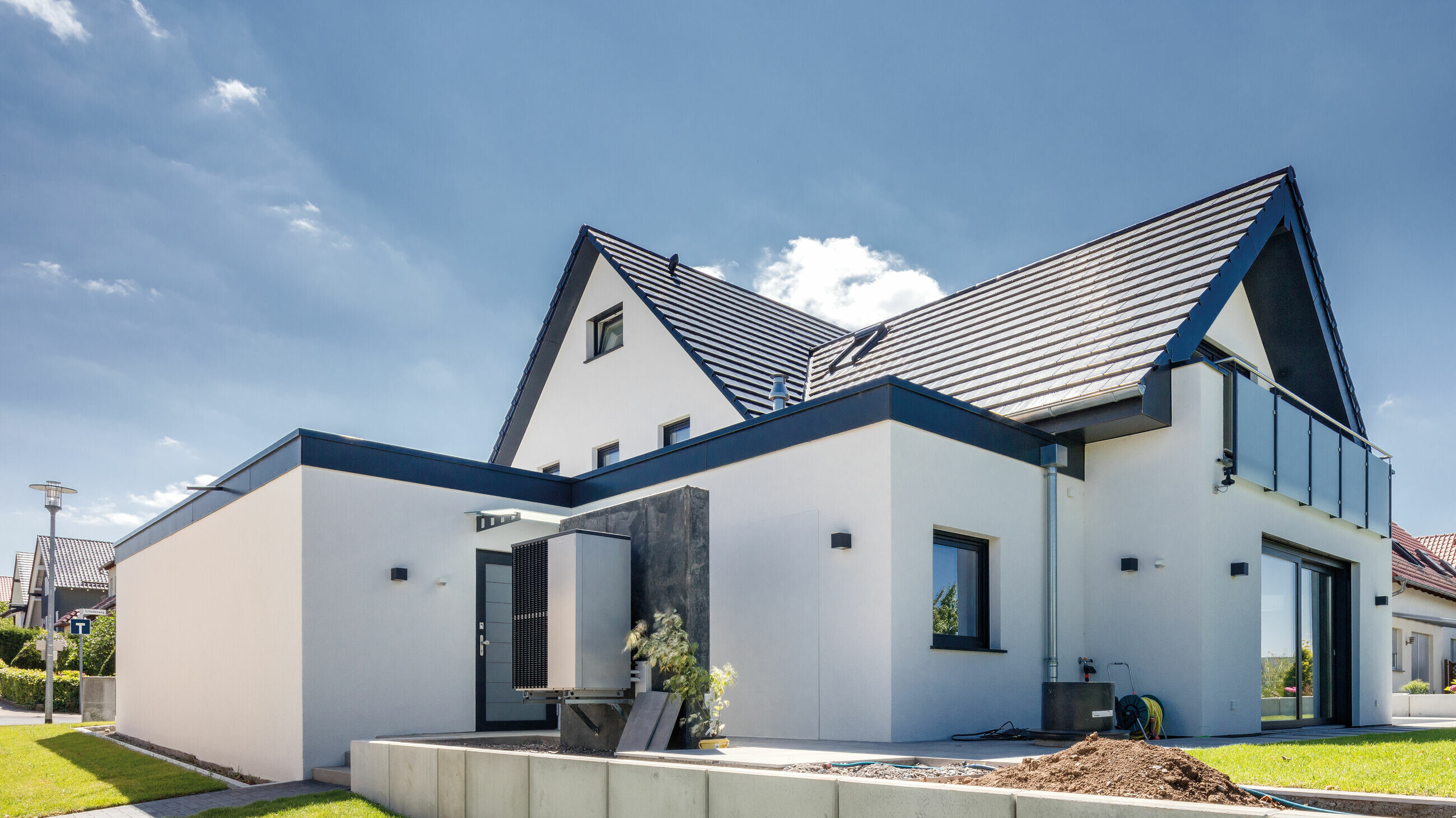

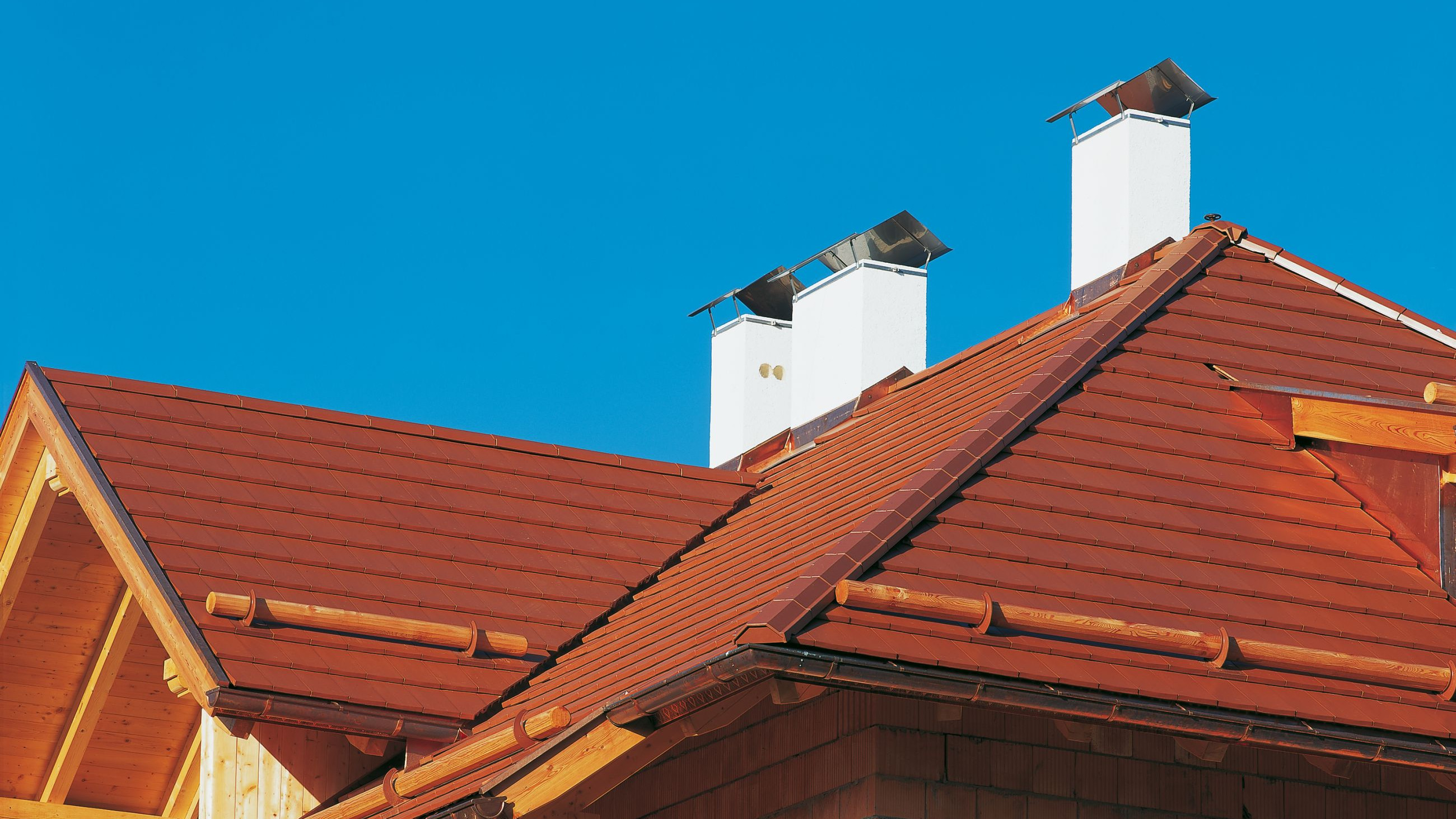

Referenzen

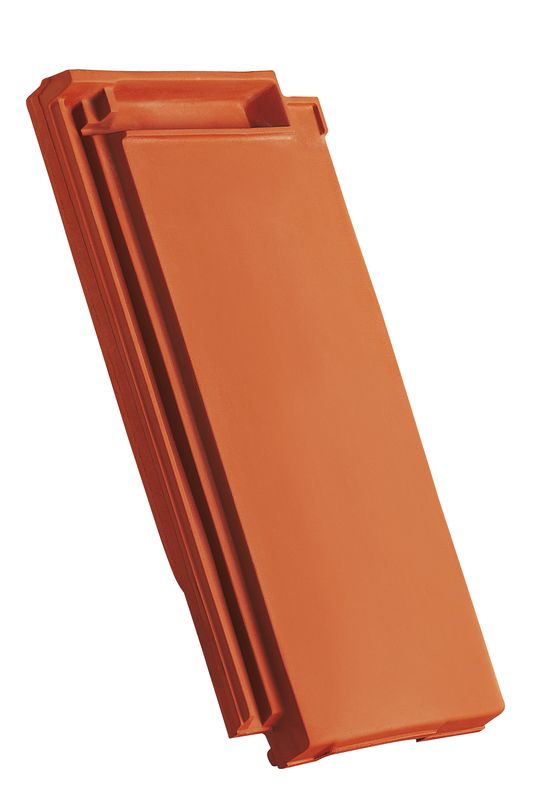

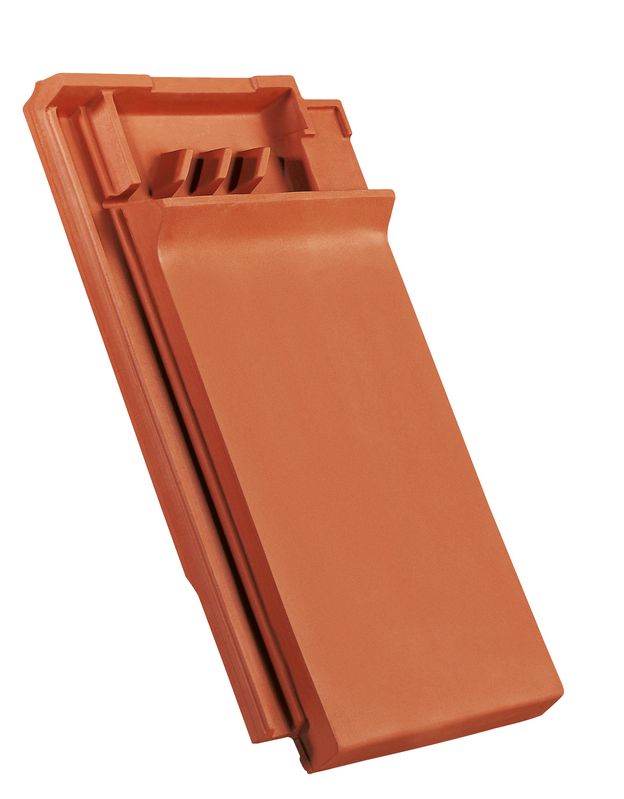

Sortiment für Dachentlüftungen und - durchdringungen

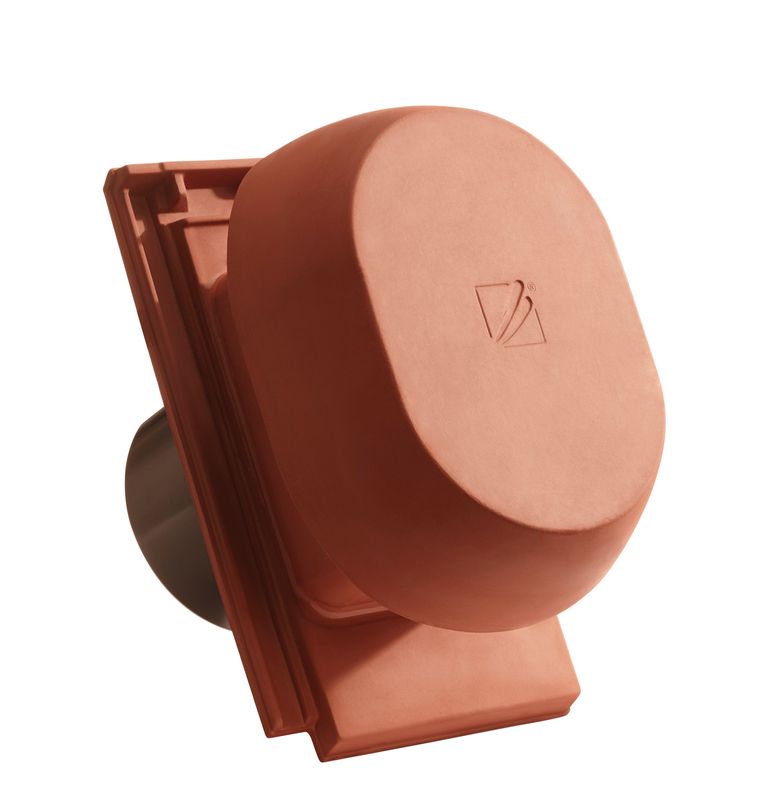

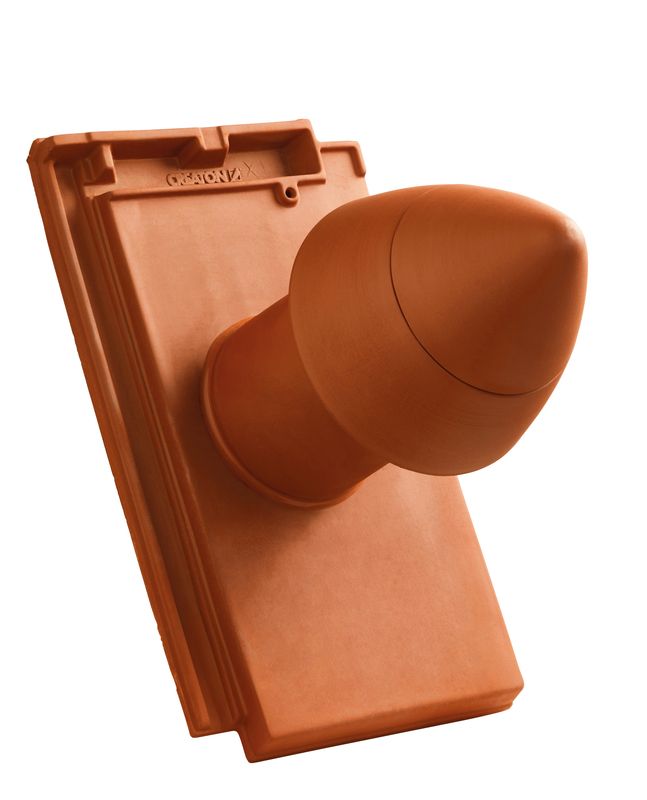

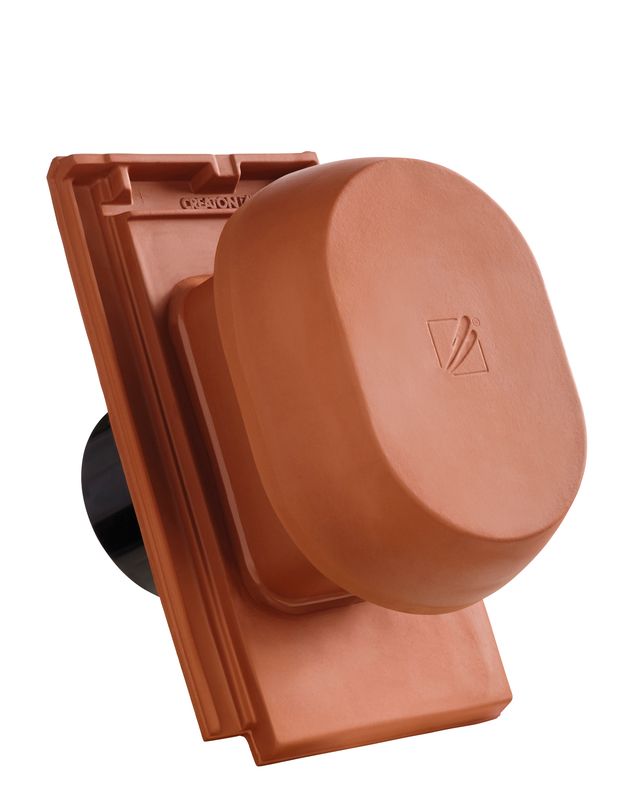

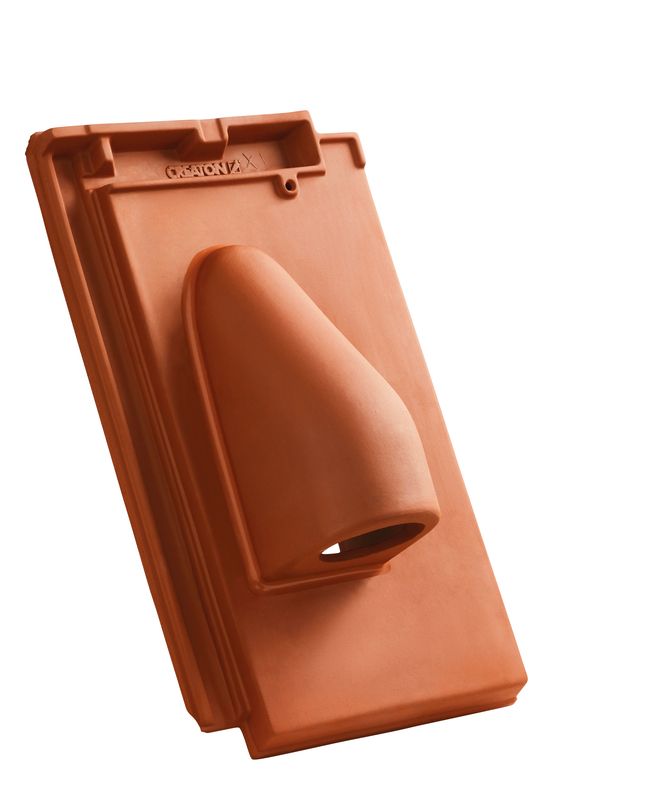

DOM SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

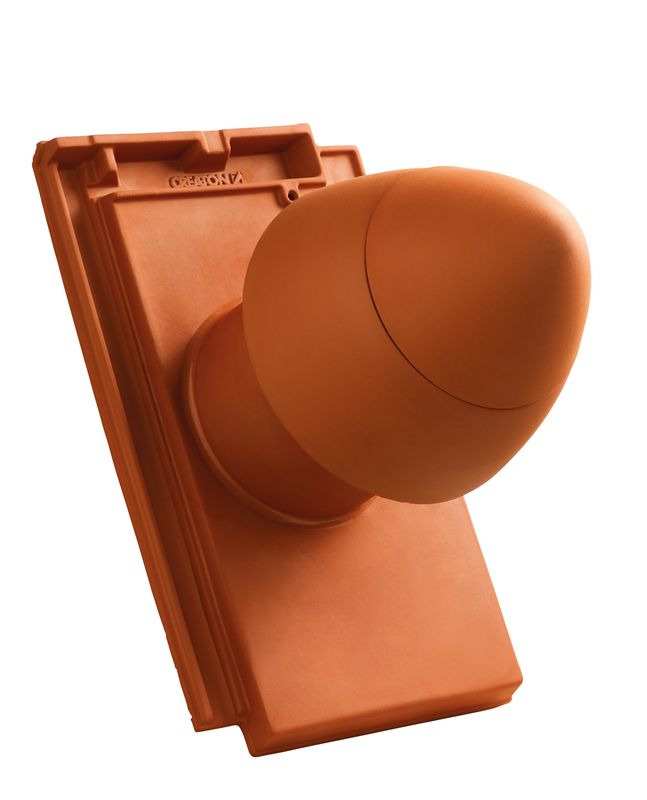

DOM SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

DOM SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

DOM SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

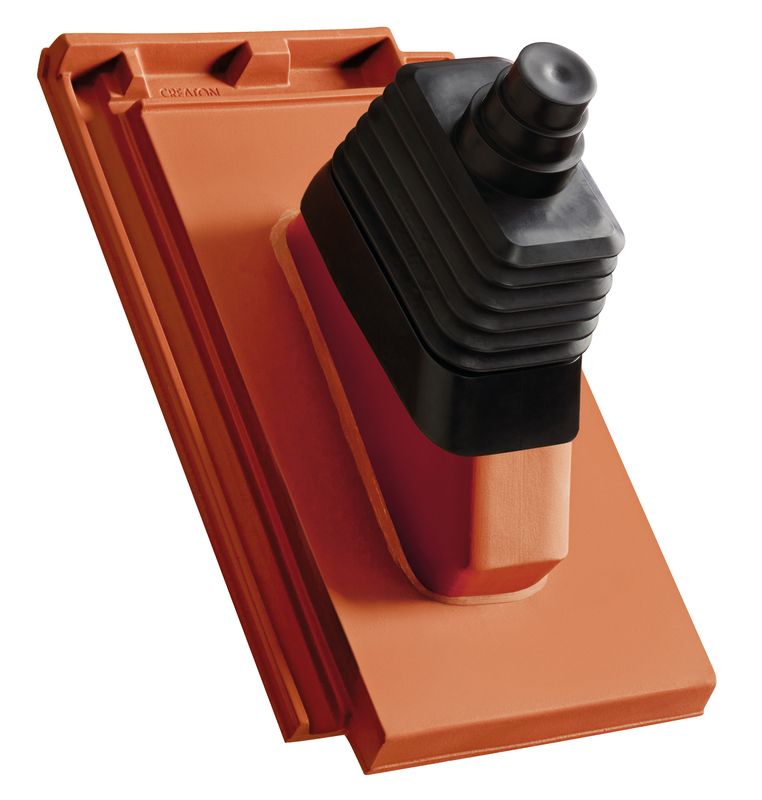

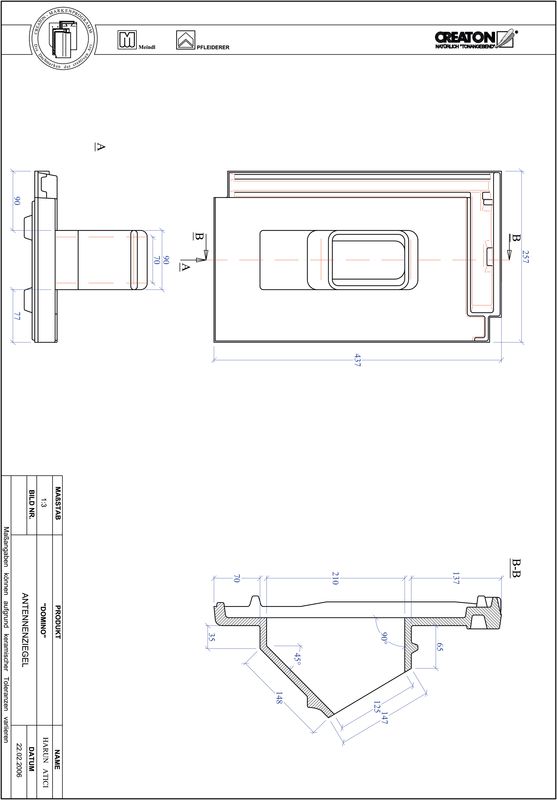

DOM Antennendurchgang

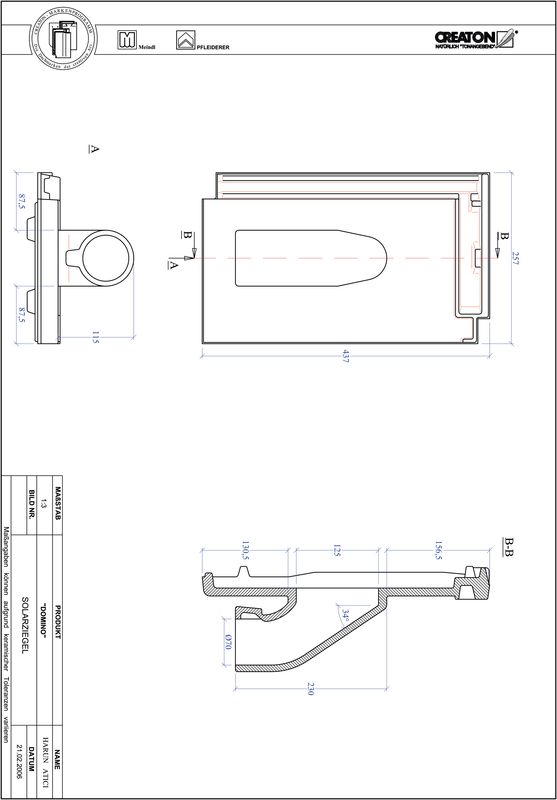

DOM Solar-Durchgangziegel

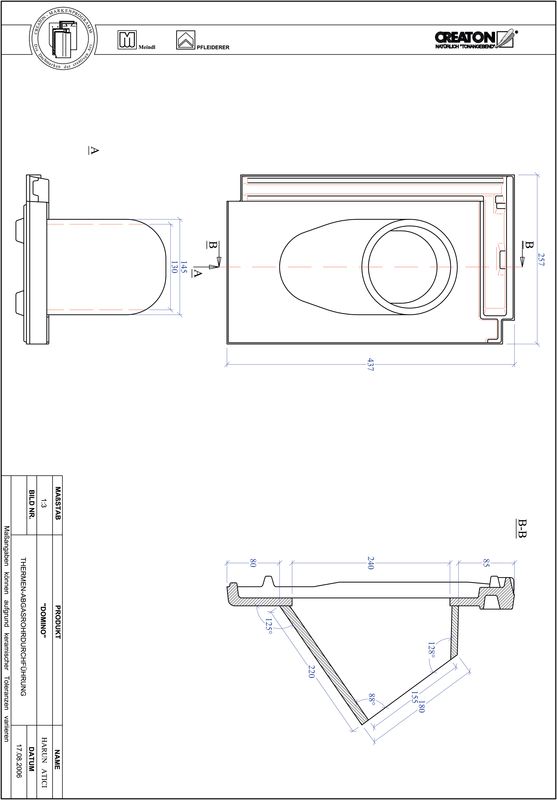

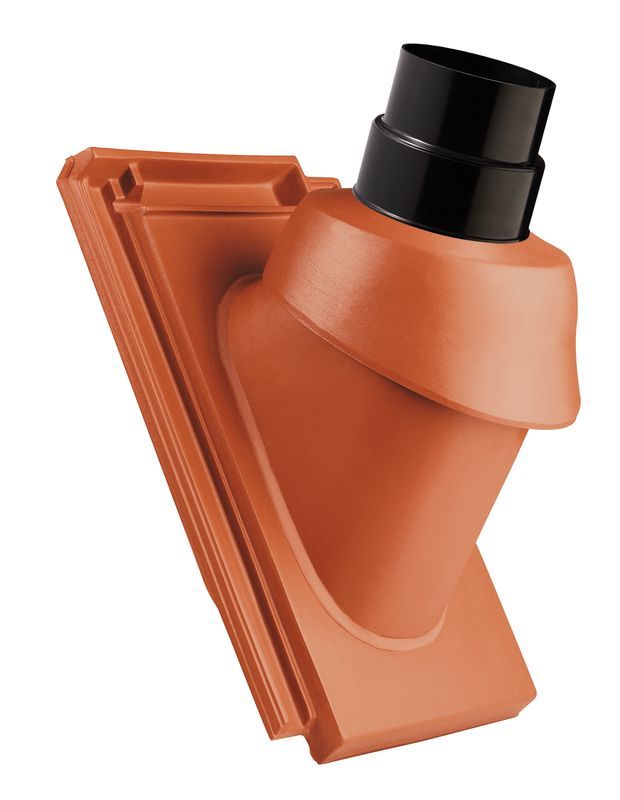

DOM Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

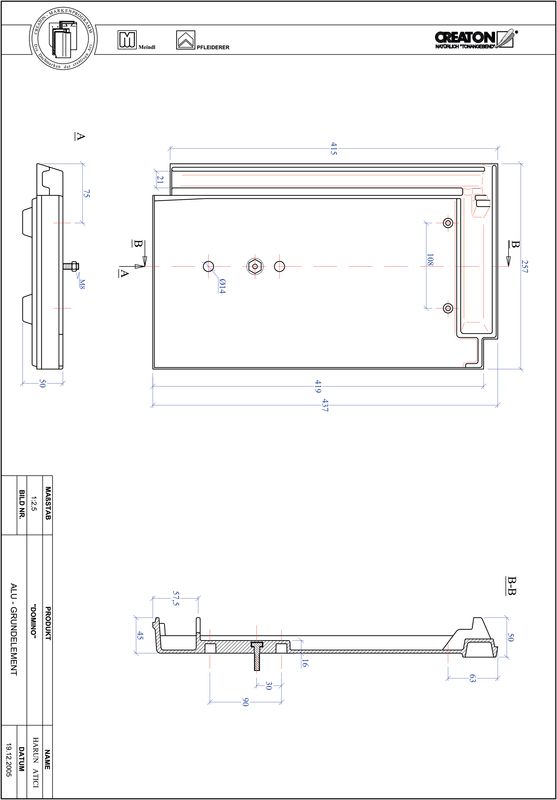

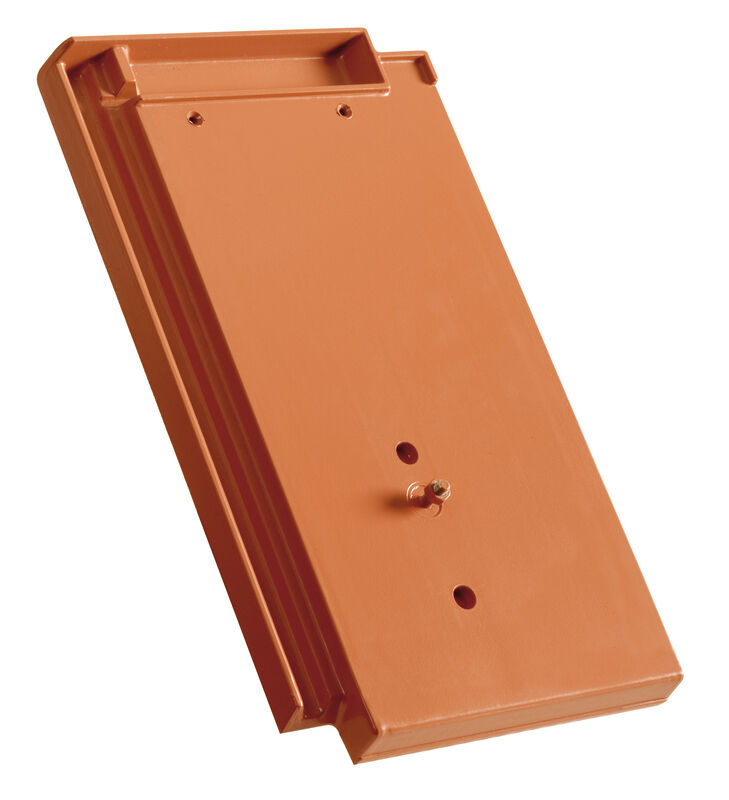

DOM Alu-Grundelement

Solarelement-Halter GRUEL Glattziegel

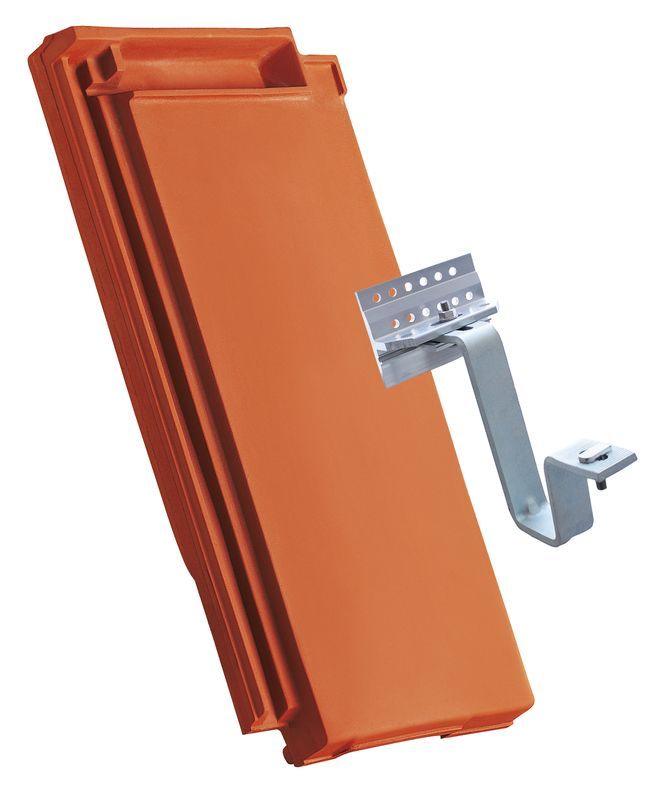

DOM System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 13

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

DOM Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H15 40x50 (DOM, HAR, OPT, VIS) / 40x60 (RAT)
