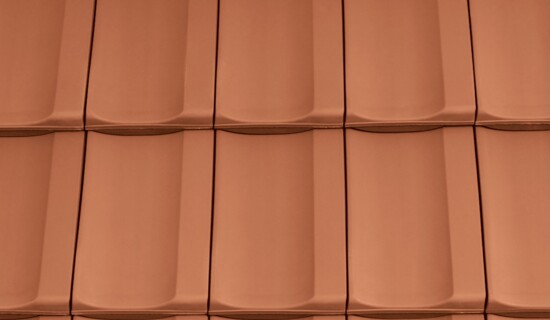

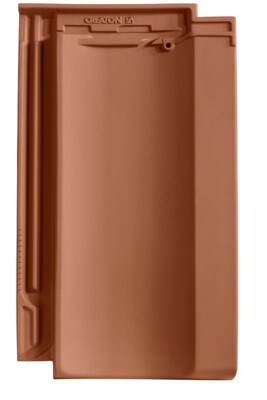

CANTUS

Durchdacht und durchgefärbt.

Homogener Ziegelkörper mit durchgehender Farbschönheit dank feinster „KERALIS"-Rohstoffe und einer sorgfältigen Verarbeitung. An Schnittkanten oder bei Beschädigungen sind keine Nacharbeiten mehr notwendig.
Hohe Flexibilität und vereinfachte Verlegung durch einen Verschiebebereich von 38 mm
Die ausgeklügelte Verfalzungstechnik sichert eine optimale Wasserführung und bietet eine erhöhte Regeneintragsicherheit
Höchste Qualität wird durch beste Rohstoffe und das moderne, berührungsfreie Brennverfahren in der Flachbrand-Kassette sowie eine ständige Optimierung des Produktionsprozesses garantiert

Technische Daten

Größe (ca.)	265 x 450 mm
Deckbreite min. (ca.)	222 mm
Deckbreite i.M. (ca.)	223 mm
Deckbreite max. (ca.)	224 mm
Decklänge min. (ca.)	348 mm
Decklänge i.M. (ca.)	366 mm
Decklänge max. (ca.)	384 mm
Ziegelbedarf min. (ca.)	11.8 Stück/m²
Ziegelbedarf i.M. (ca.)	12.3 Stück/m²
Ziegelbedarf max. (ca.)	12.9 Stück/m²
Gewicht je Stück (ca.)	3.55 kg/Stück
Gewicht je m² (ca.)	44.4 kg/m²
Gewicht je Palette (ca.)	877 kg
Stück je Minipack	5 Stück
Stück je Palette	240 Stück

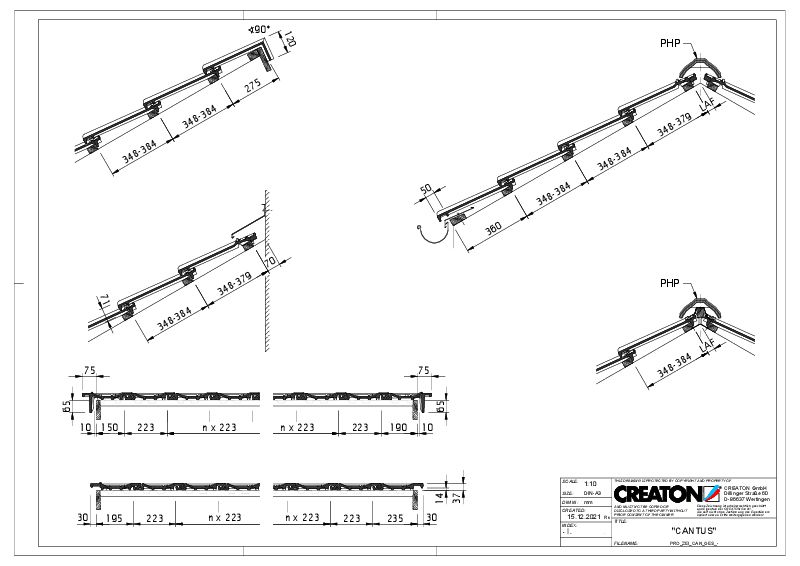

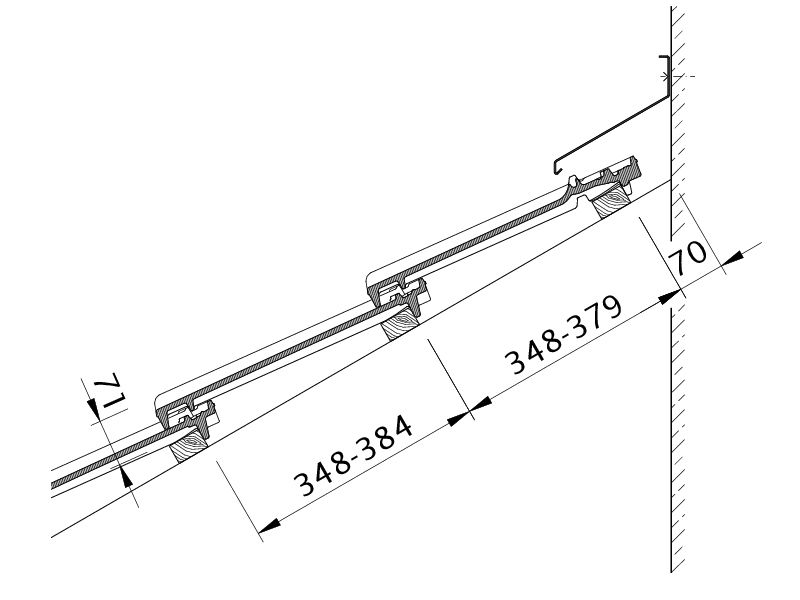

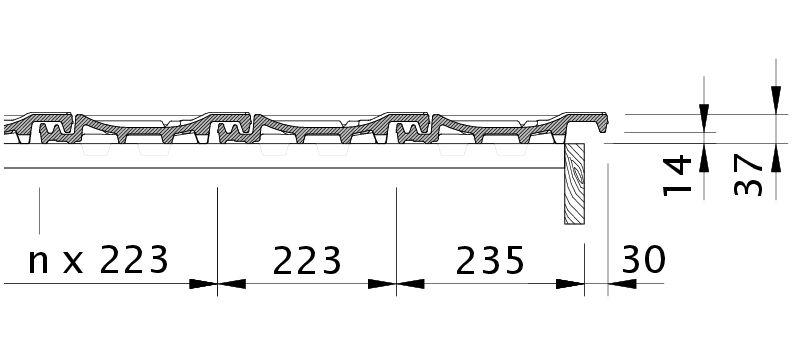

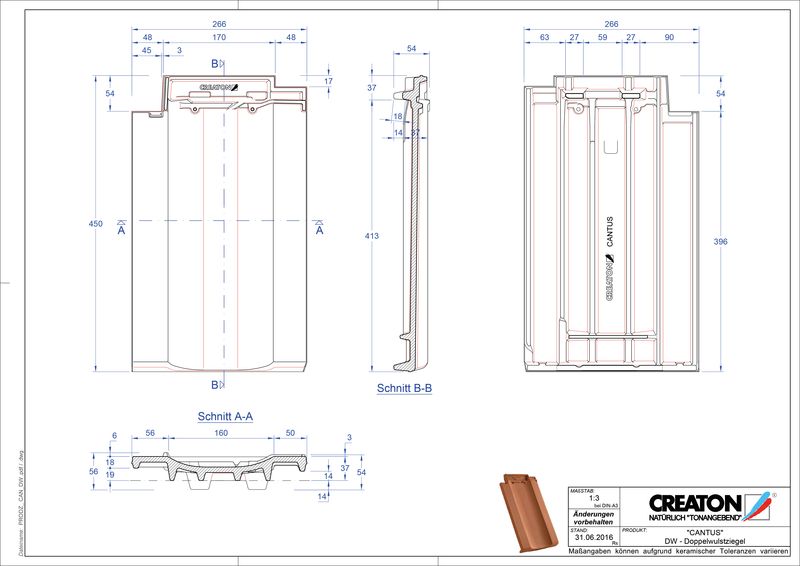

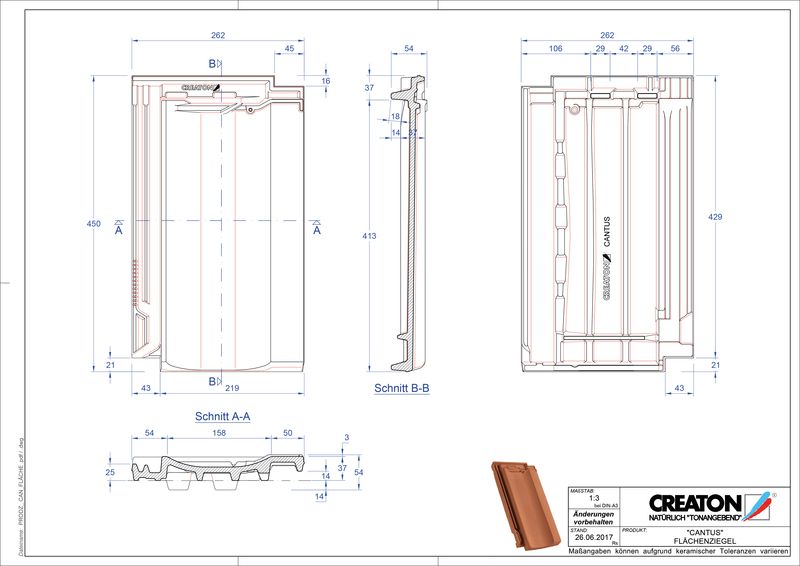

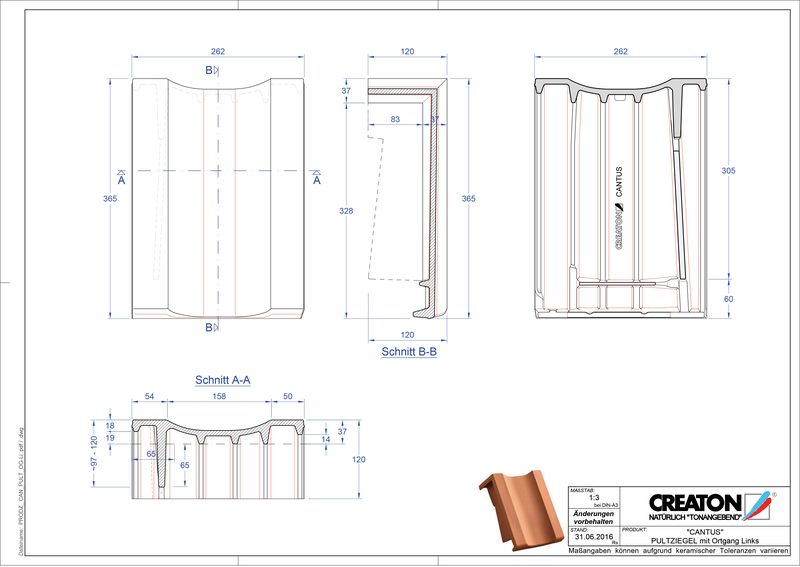

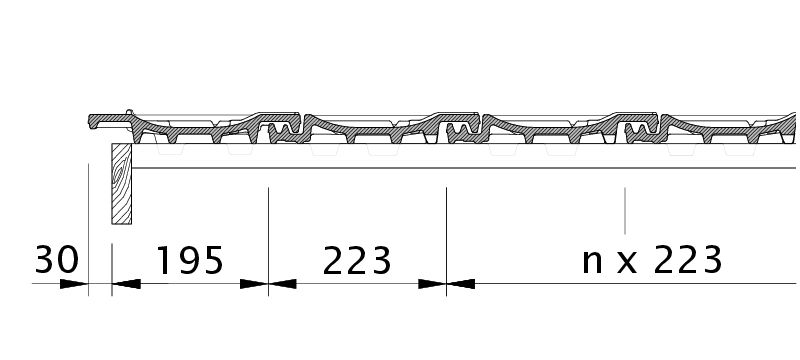

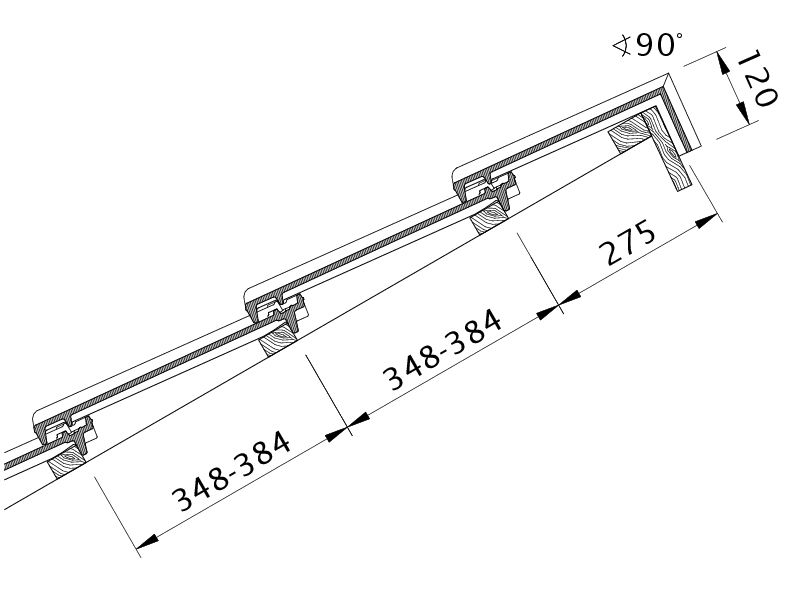

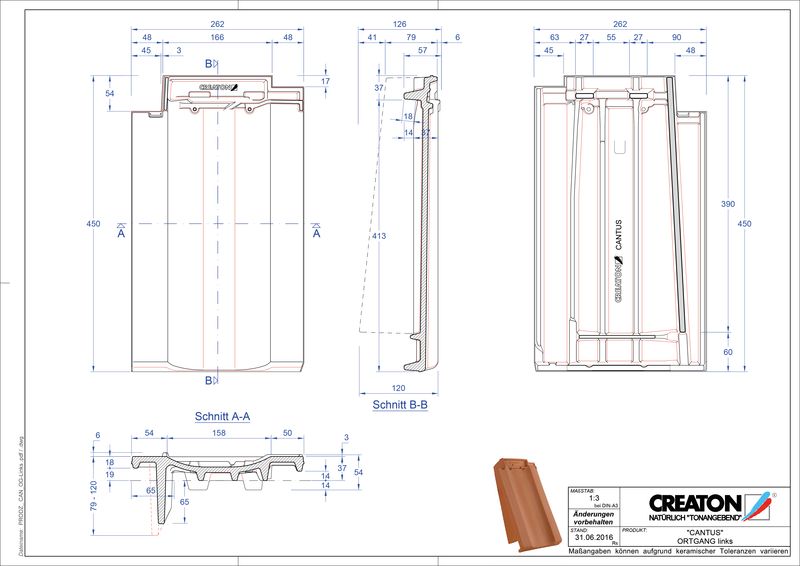

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
20 °	Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥20 °	Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥18 °	Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥15 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °	Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

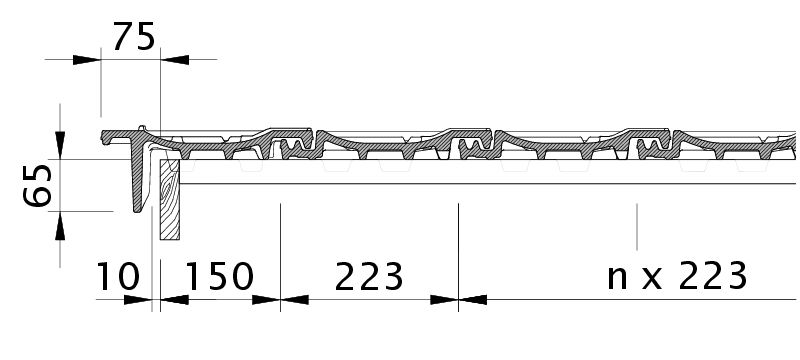

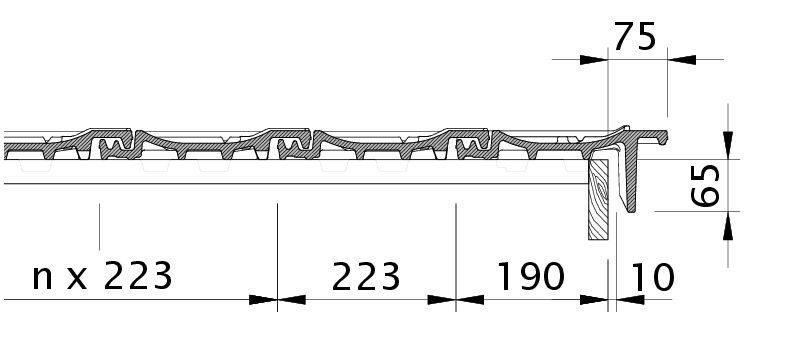

Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

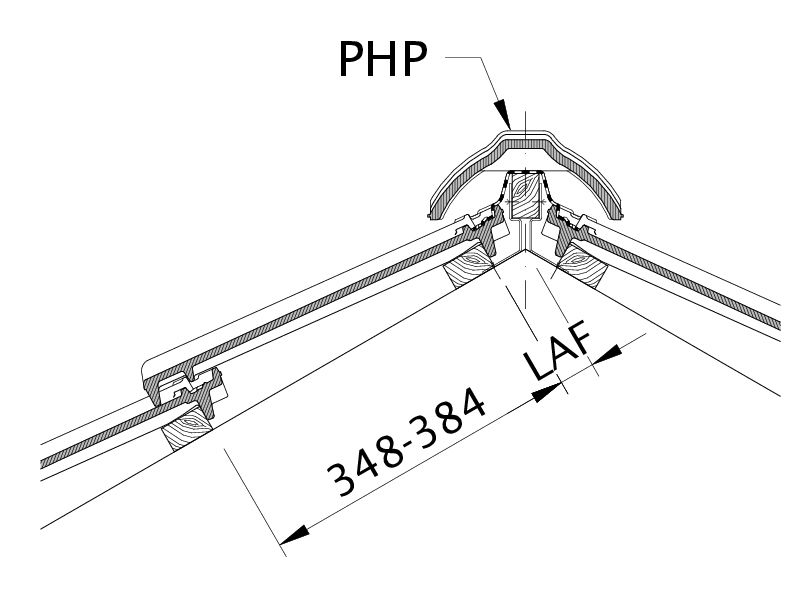

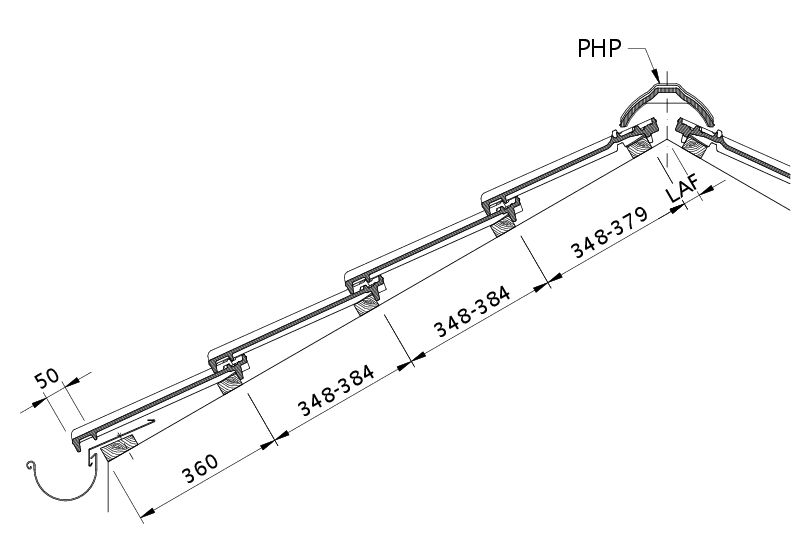

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PHP 2.6 Stück/lfm	LAF	60	55	55	50	40	35	30	20	15	10
PHP 2.6 Stück/lfm	FLA	110	105	95	90	85	80	75	70	65	60
PP 2.5 Stück/lfm	LAF	70	65	60	55	50	45	40	35	35	30	20
PP 2.5 Stück/lfm	FLA	105	100	90	85	80	70	65	60	50	45	45
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PHP 2.6 Stück/lfm	LAF	60	55	55	45	35	30	25	10	5
PHP 2.6 Stück/lfm	FLA	120	115	105	100	95	90	85	80	75
PP 2.5 Stück/lfm	LAF	70	65	60	50	45	40	35	25	20	15	5
PP 2.5 Stück/lfm	FLA	115	110	100	95	90	80	75	70	60	55	55

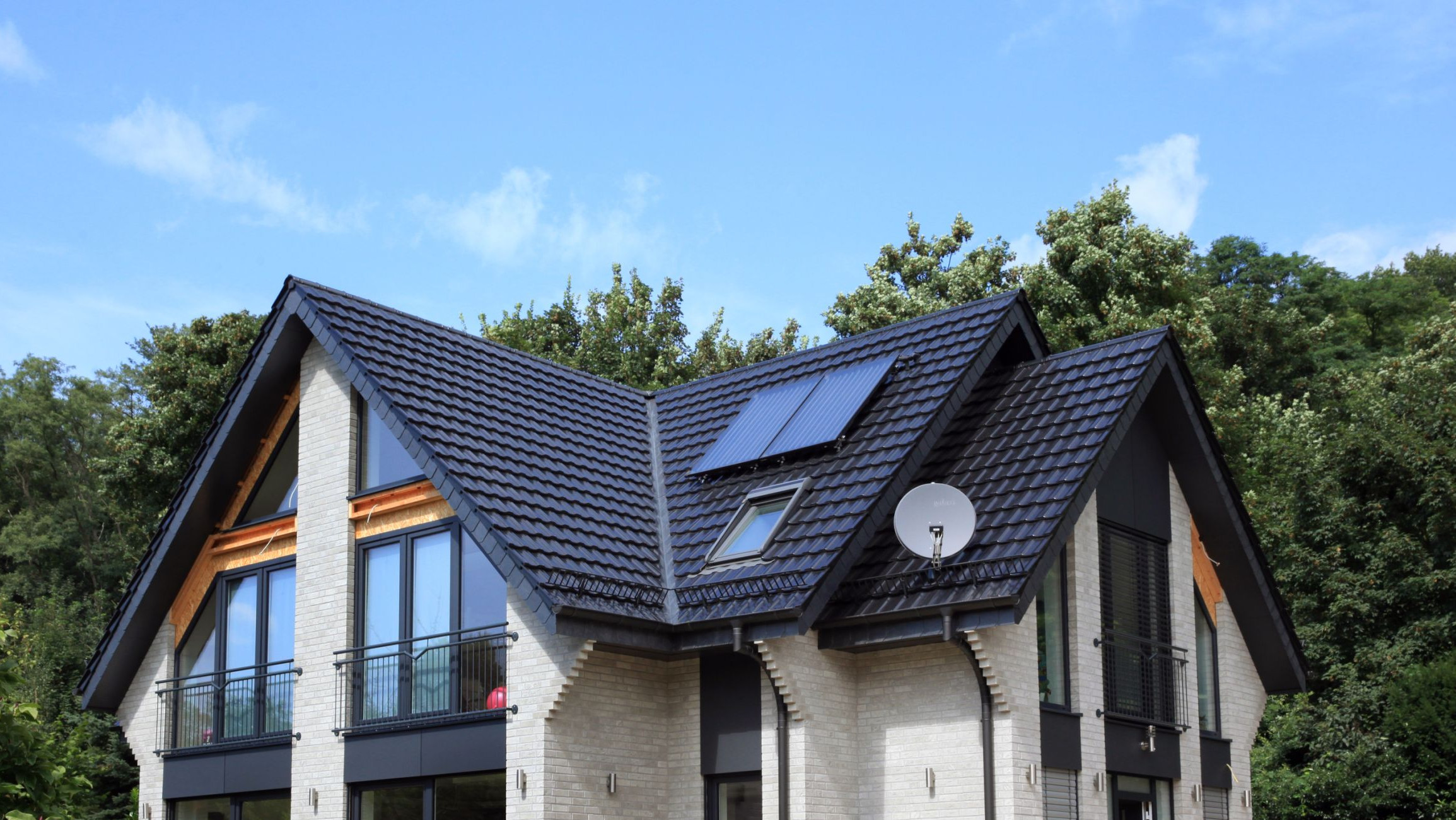

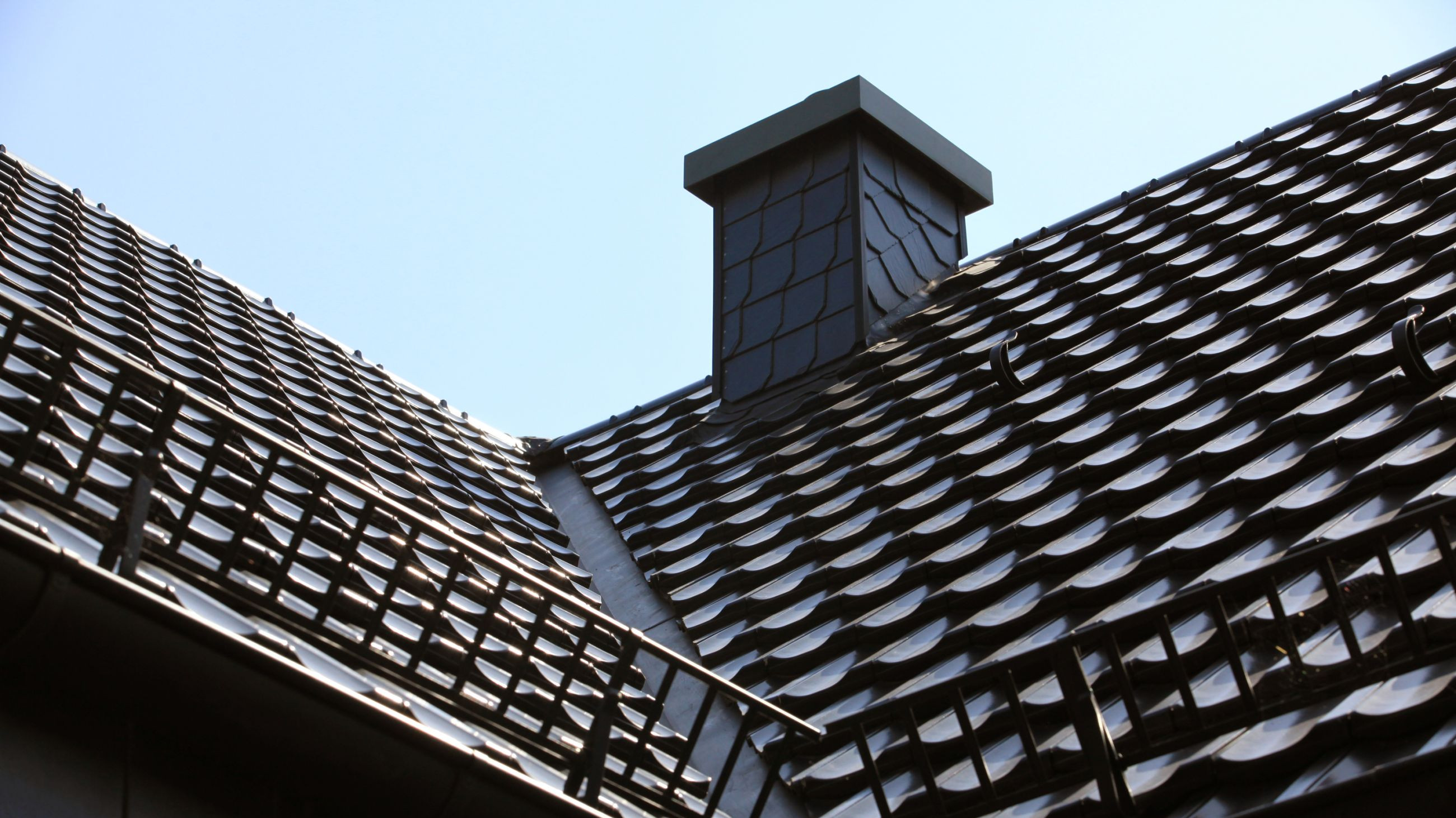

Referenzen

Zubehörsortiment

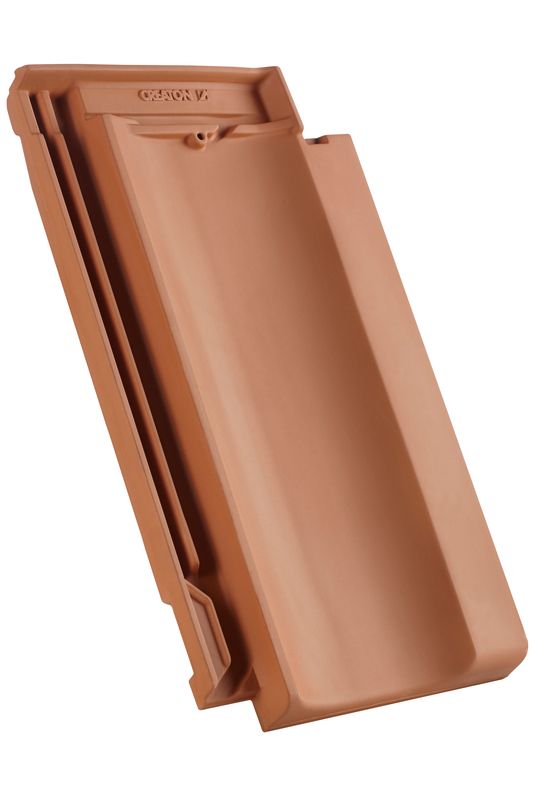

CAN Ortgangziegel rechts

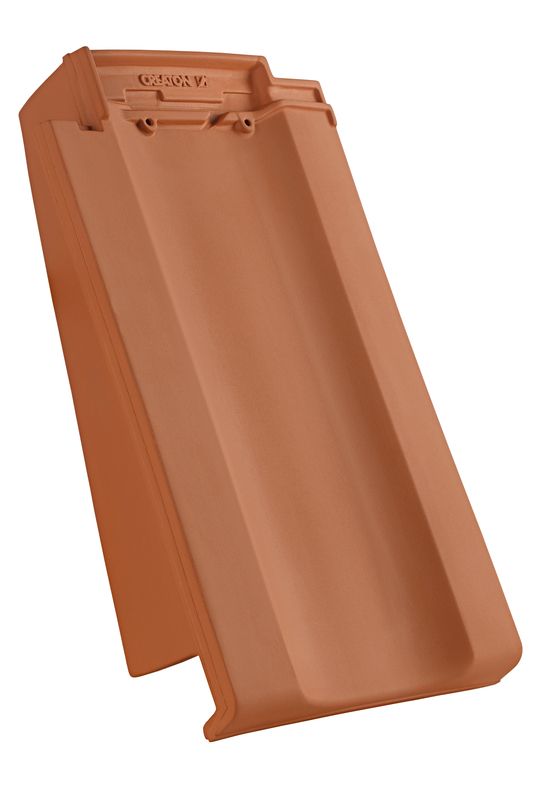

CAN Ortgangziegel links

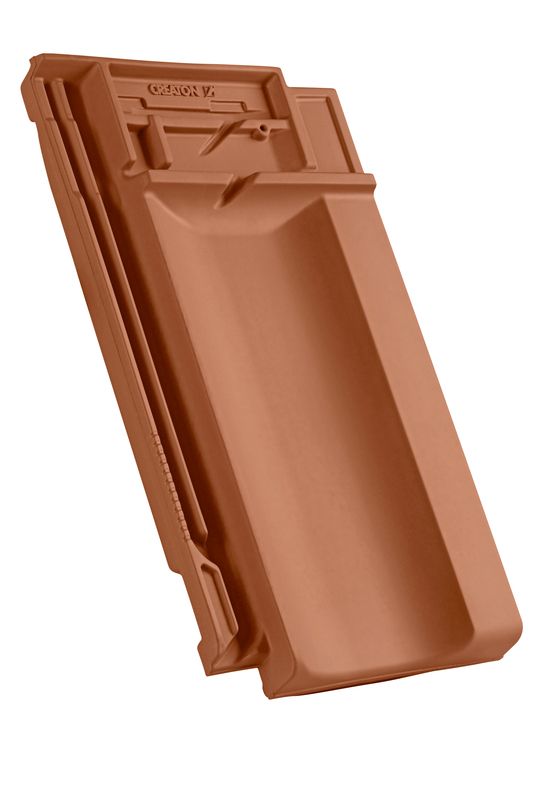

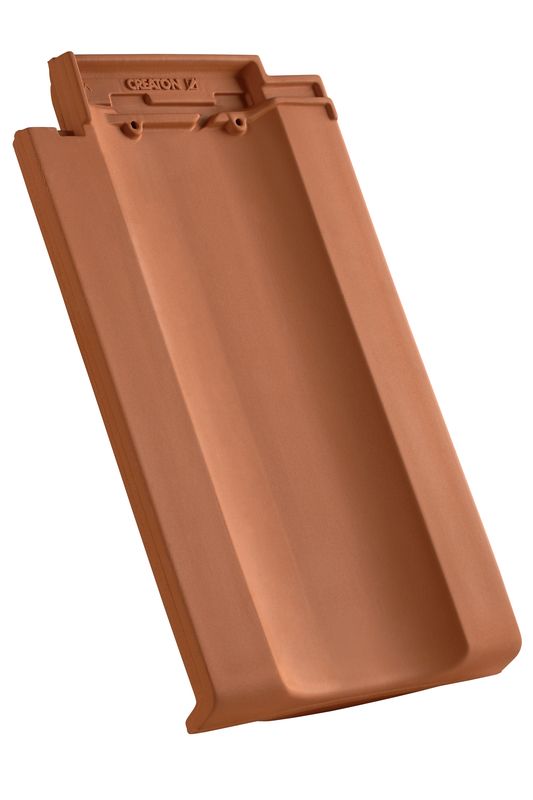

CAN Doppelwulstziegel

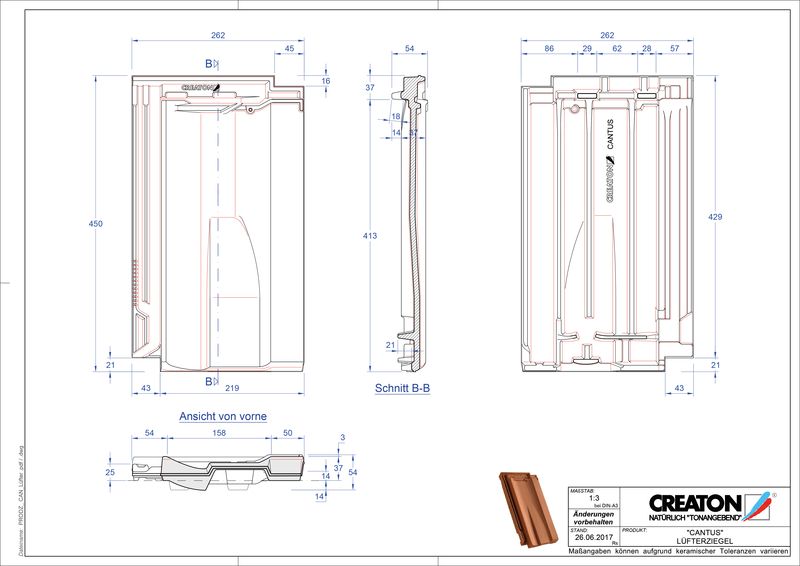

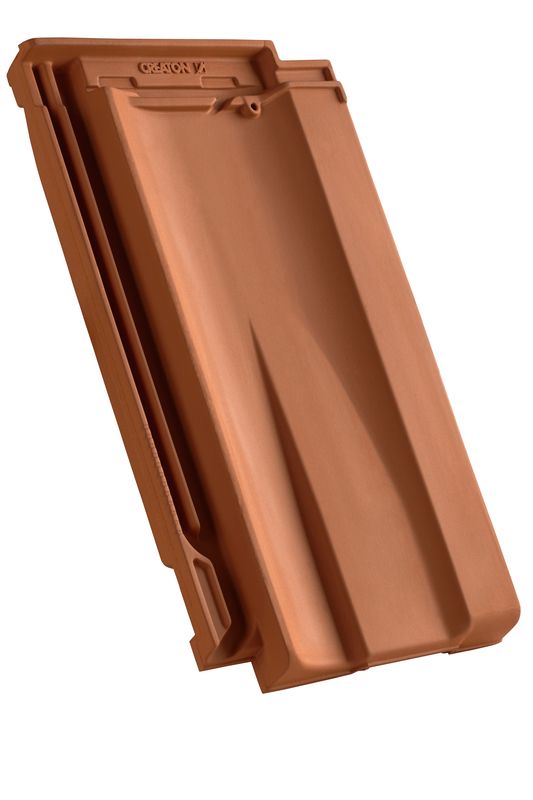

CAN Lüfterziegel

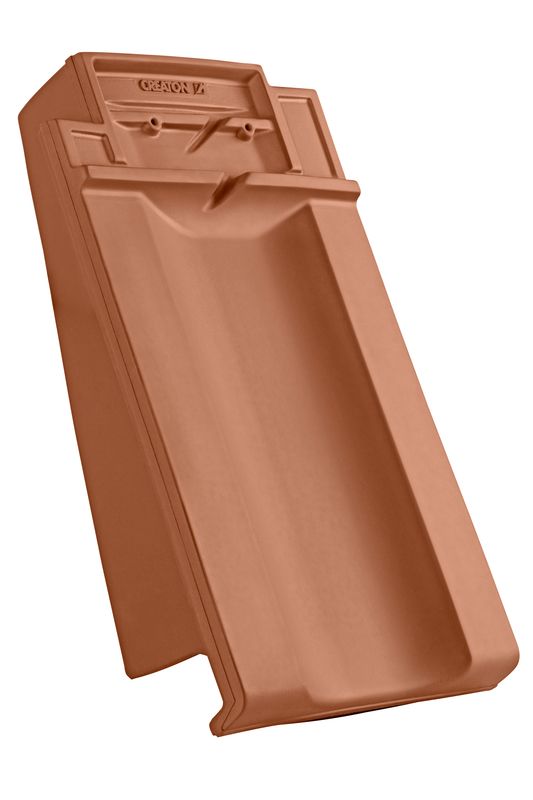

CAN Firstanschluss-Lüfterziegel

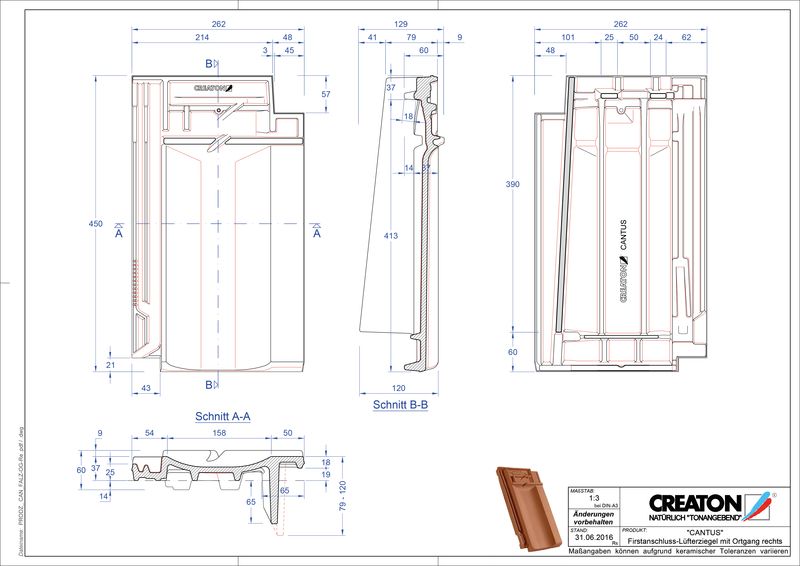

CAN Firstanschluss-Lüfter-Ortgangziegel rechts

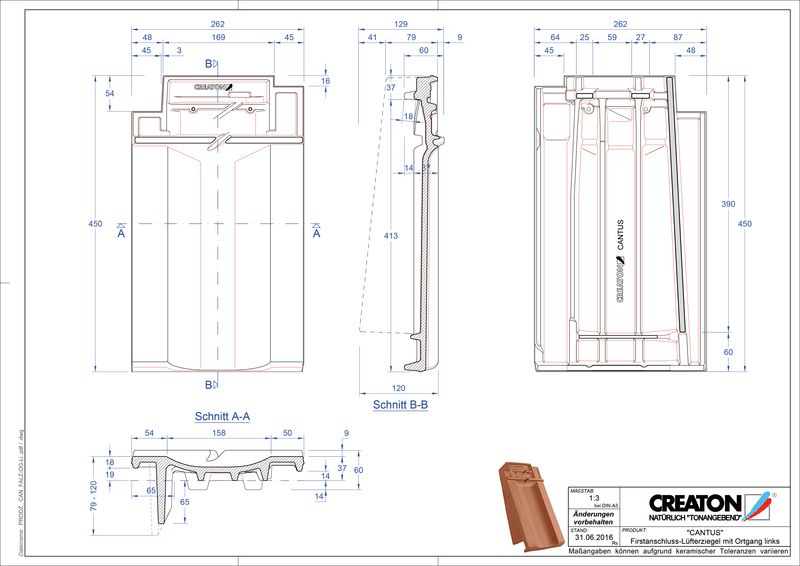

CAN Firstanschluss-Lüfter-Ortgangziegel links

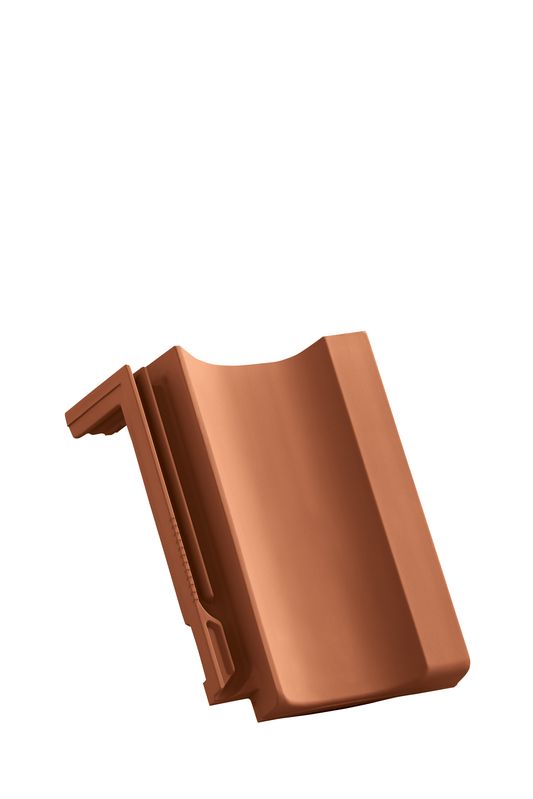

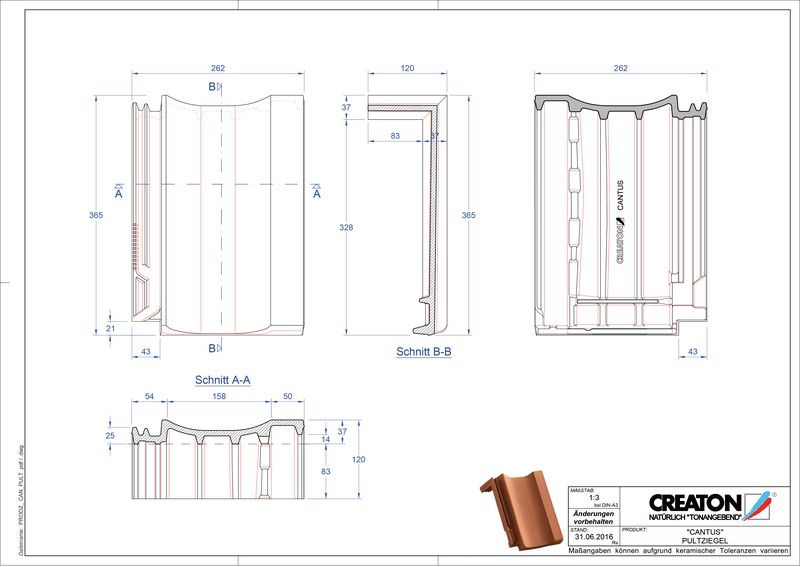

CAN Pultziegel garniert standard

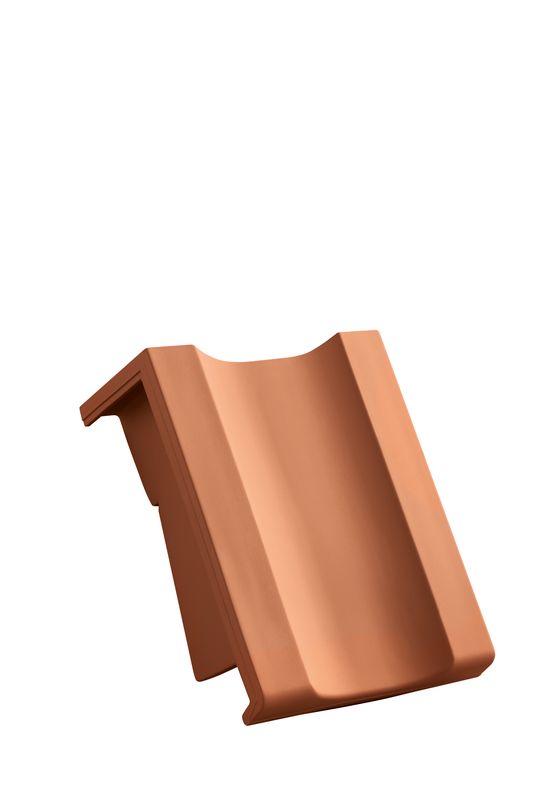

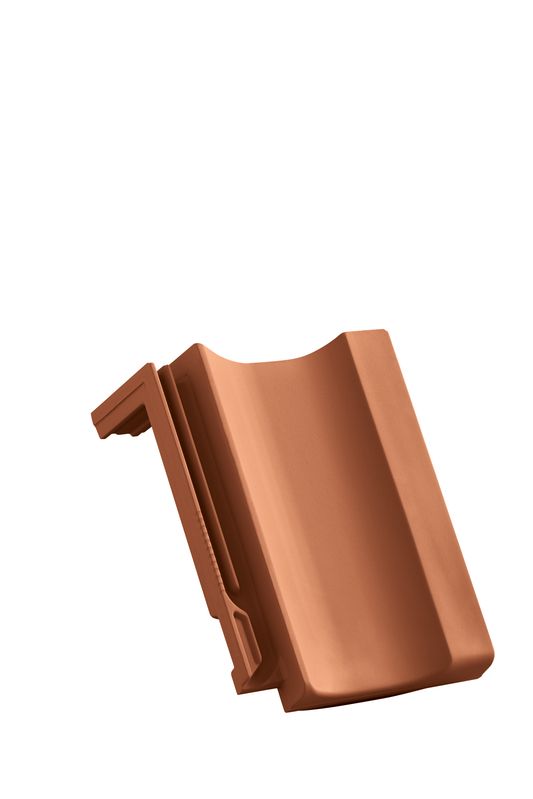

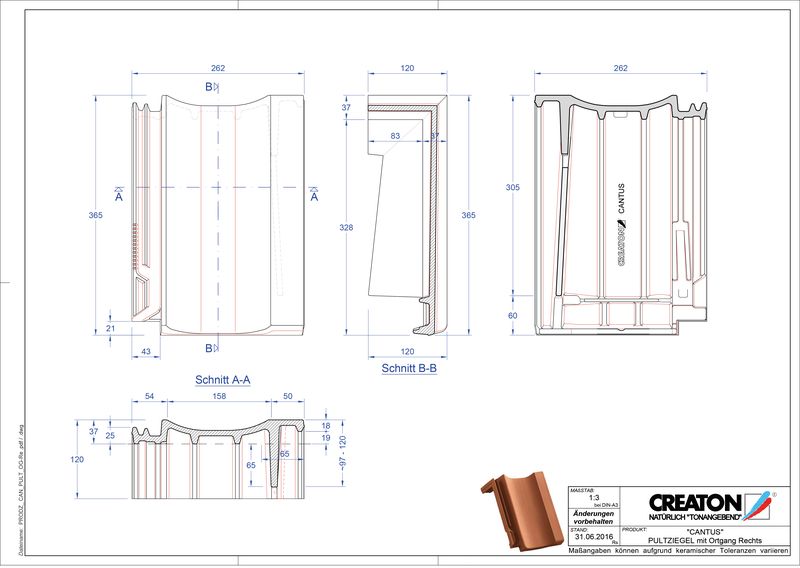

CAN Pult-Ortgangziegel garniert standard rechts

CAN Pult-Ortgangziegel garniert standard links

CAN Pultziegel garniert Sondermaß

CAN Pult-Ortgangziegel garniert Sondermaß rechts

CAN Pult-Ortgangziegel garniert Sondermaß links

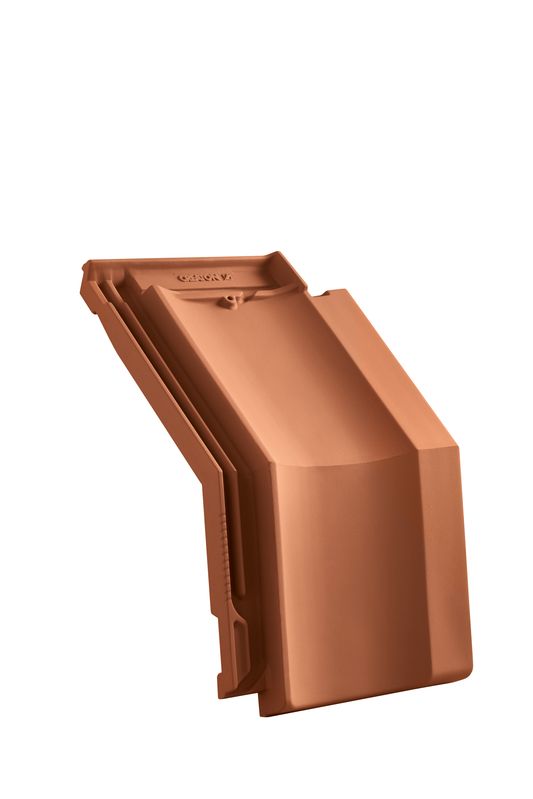

CAN Mansard-/Knickziegel garniert Sondermaß

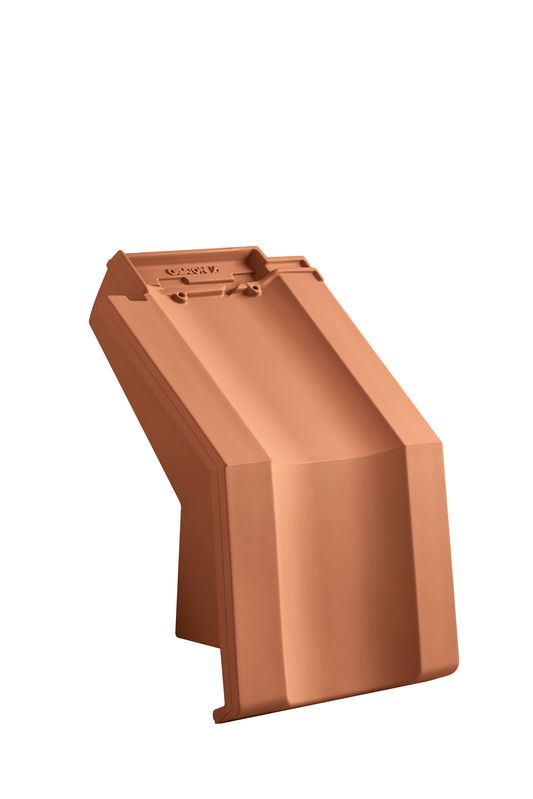

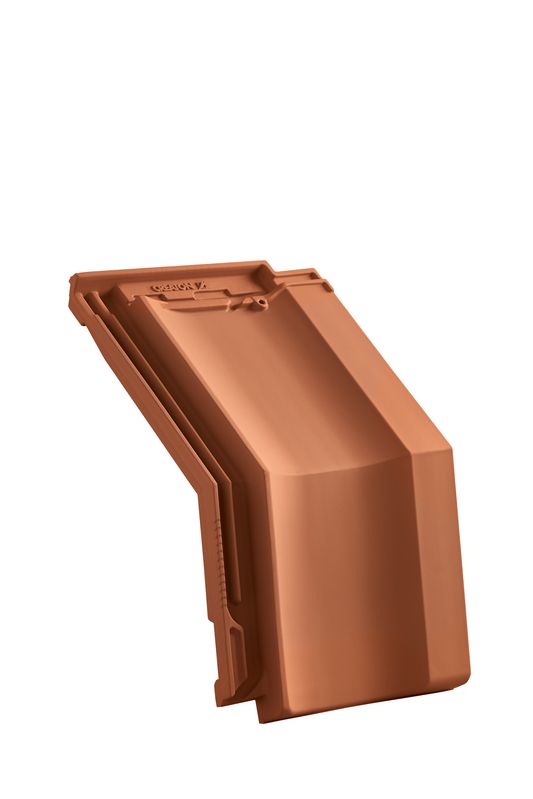

CAN Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

CAN Mansard-/Knick-Ortgangziegel garniert Sondermaß links

GUT Universal-Pultdachziegel PDZ

GUT Universal Pultanfang- und Endscheibe PDZ

Firstklammer Aluminium Universal-Pultdachziegel

Sortiment für Dachentlüftungen und - durchdringungen

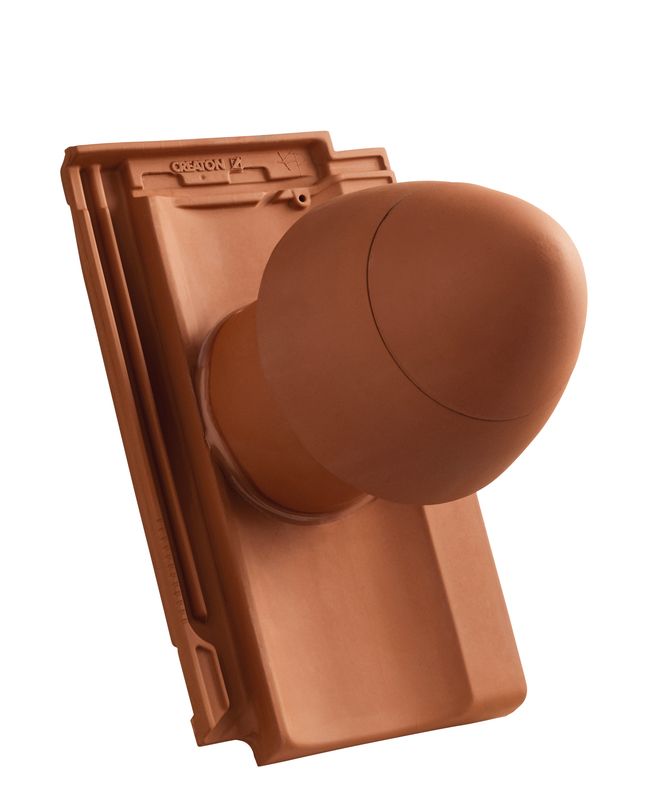

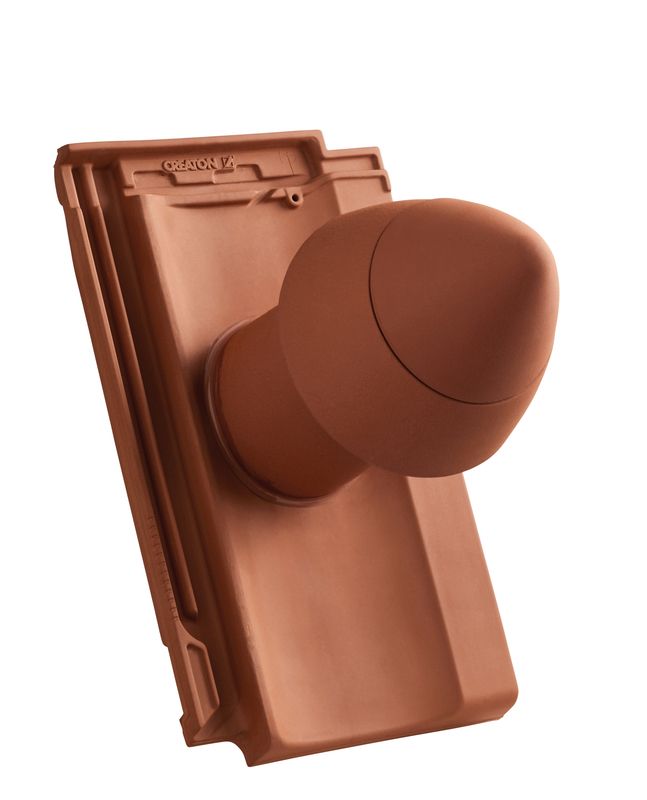

CAN SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

CAN SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

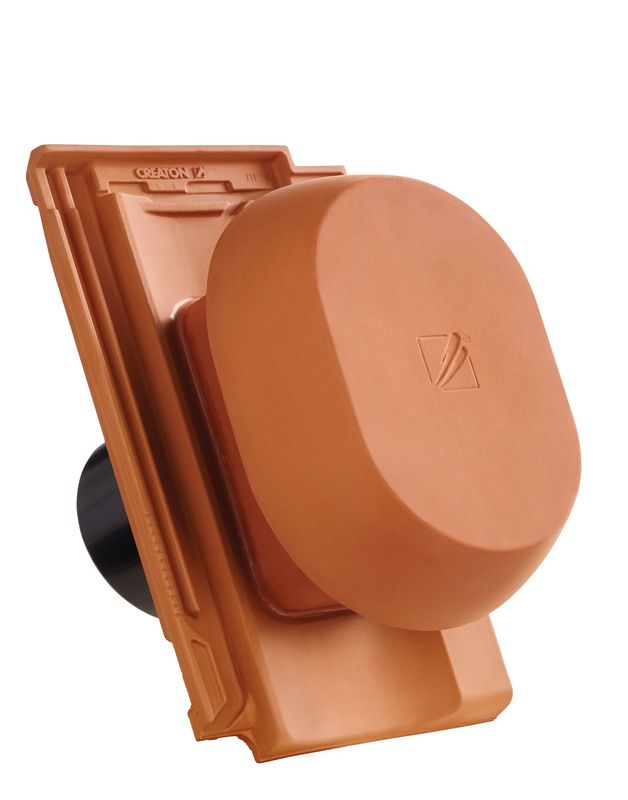

CAN SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

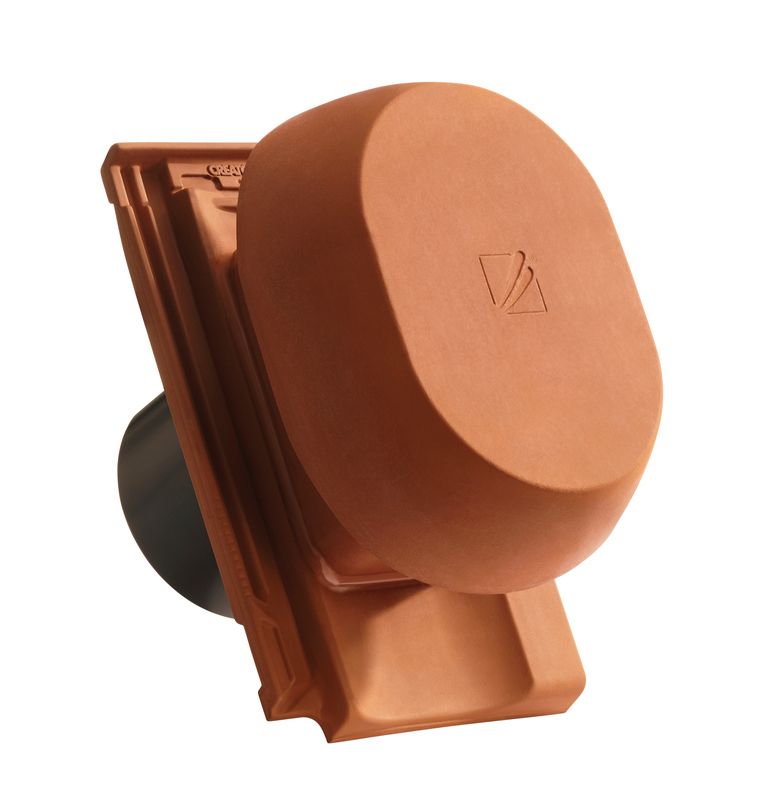

CAN SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

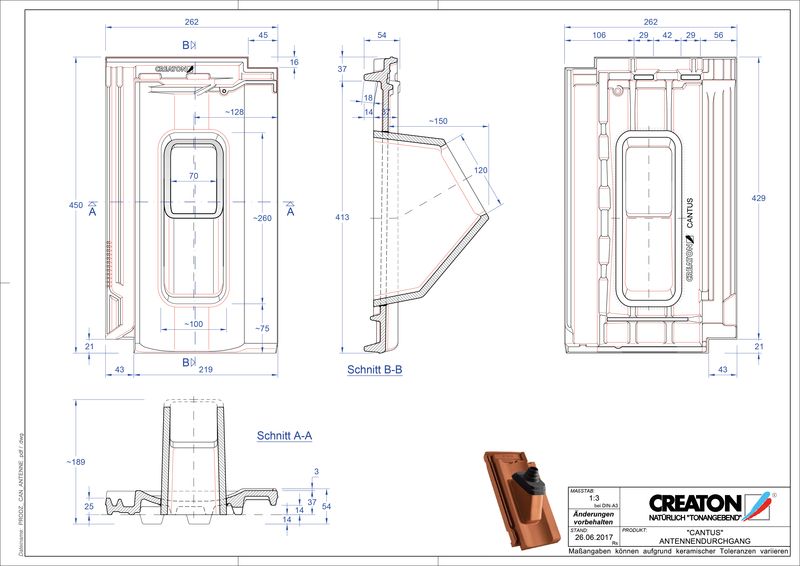

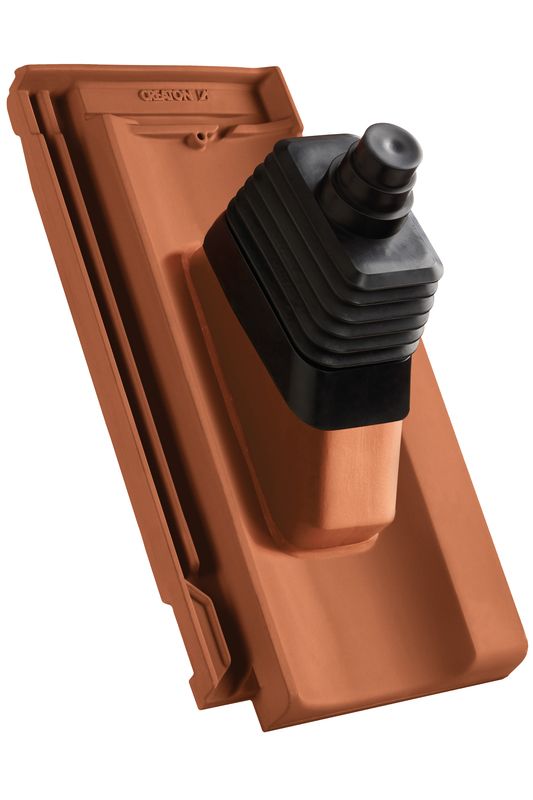

CAN Antennendurchgang

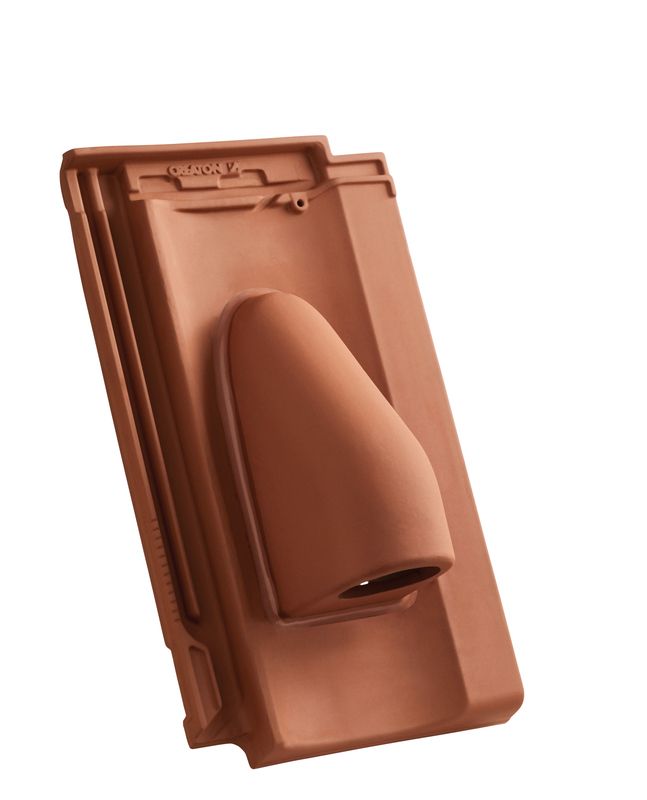

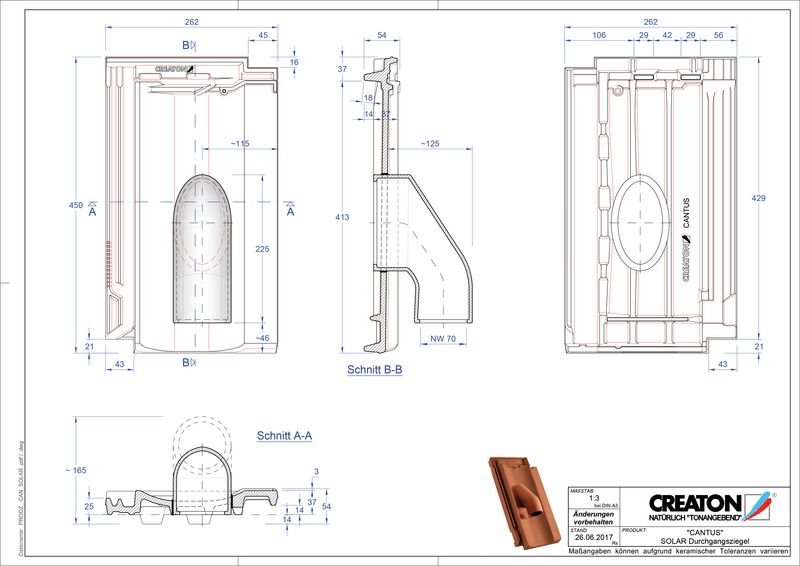

CAN Solar-Durchgangziegel

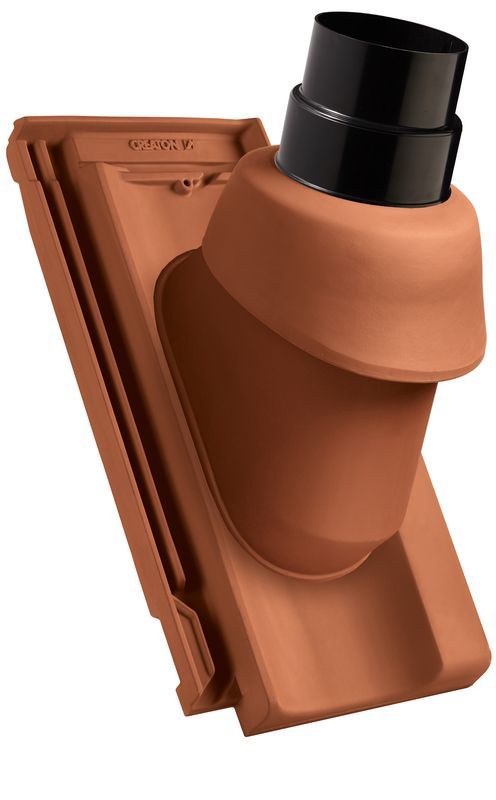

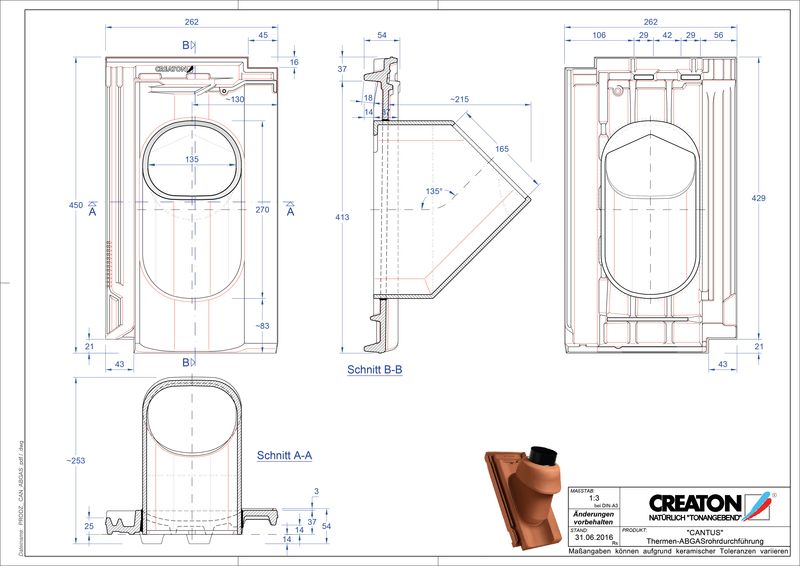

CAN Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

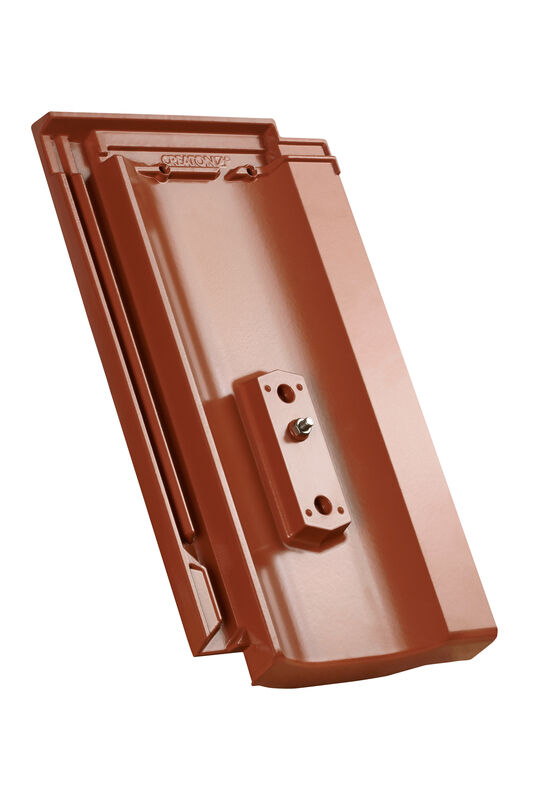

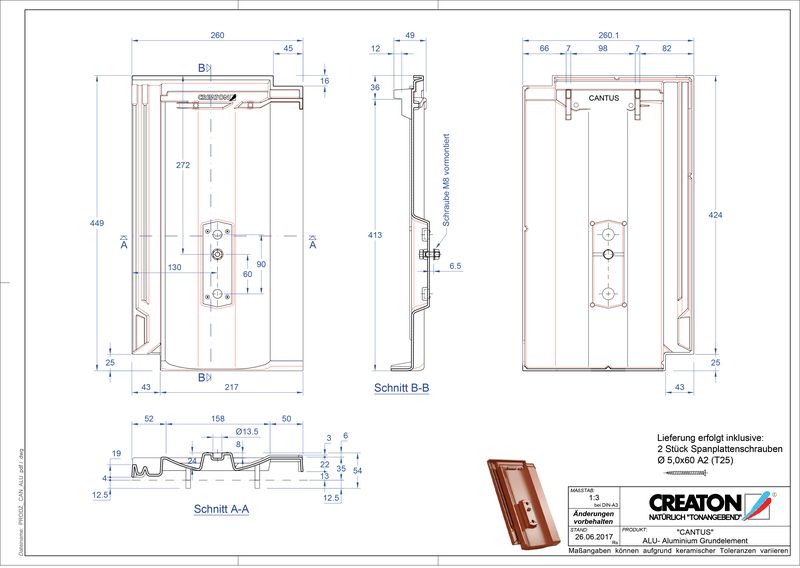

CAN Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

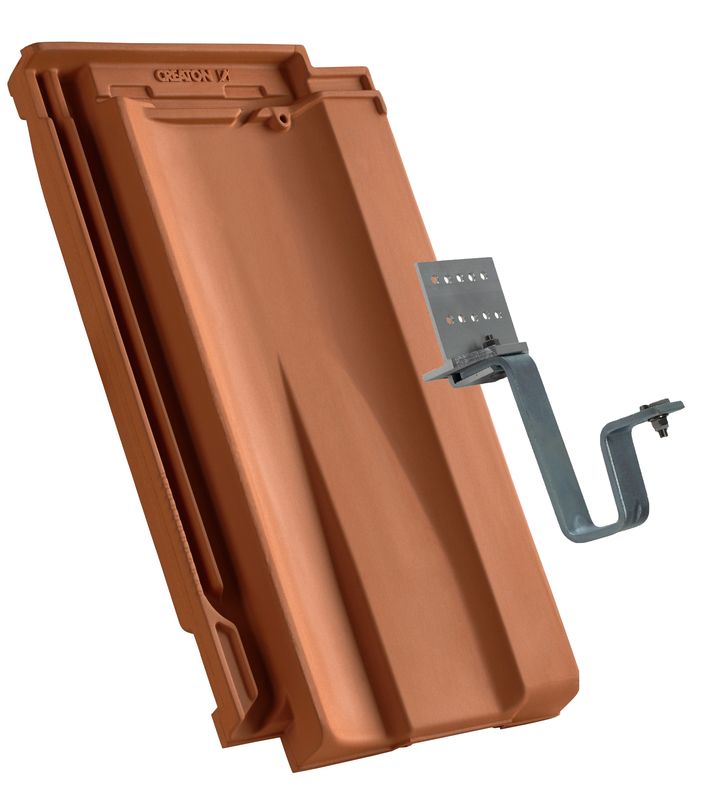

CAN System-Solarhalter-Set für Bohlenmontage

CAN System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Schneenase Alu Typ 4

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Sortiment für Dachdetails und Windsogsicherung

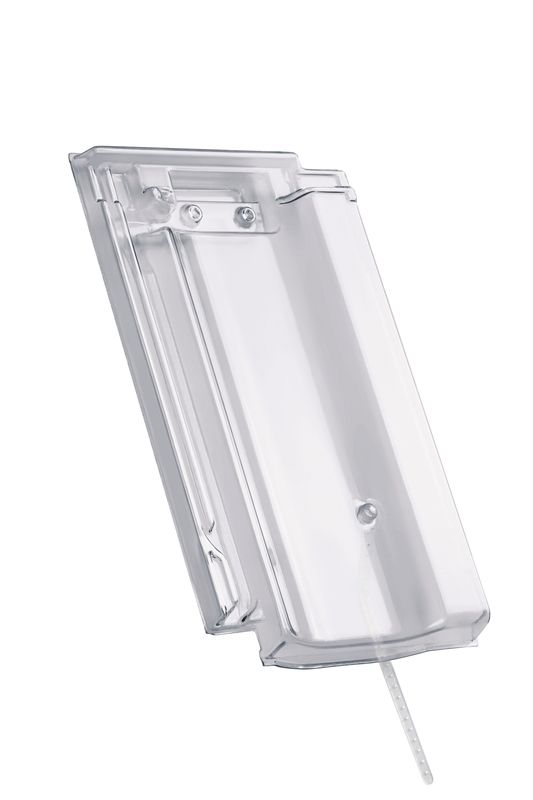

CAN Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)
