BALANCE NUANCE schieferton engobiert

BALANCE

Ausgewogen in Form und Wirtschaftlichkeit.

  • Hohe Wirtschaftlichkeit dank XXL-Format
  • Ausgeprägte Verfalzung mit großem Decklängenspiel
  • Verlegevorteile dank drei stabiler Aufhängenasen
  • Stützrippen sorgen für verbesserte Statik und Ableitung von eventuell entstehendem Kondenswasser
  • Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert
naturrot
naturrot
NUANCE rot engobiert
NUANCE rot engobiert
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz engobiert
NUANCE schwarz engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert

Technische Daten

Größe (ca.)323 x 502 mm
Deckbreite min. (ca.)274 mm
Deckbreite i.M. (ca.)275 mm
Deckbreite max. (ca.)277 mm
Decklänge min. (ca.)406 mm
Decklänge i.M. (ca.)419 mm
Decklänge max. (ca.)431 mm
Ziegelbedarf min. (ca.)8.4 Stück/m²
Ziegelbedarf i.M. (ca.)8.7 Stück/m²
Ziegelbedarf max. (ca.)9 Stück/m²
Gewicht je Stück (ca.)4.9 kg/Stück
Gewicht je m² (ca.)42.4 kg/m²
Gewicht je Palette (ca.)960 kg
Stück je Minipack4 Stück
Stück je Palette192 Stück

Technische Zeichnungen

Produkt technische Zeichnung alle Modelle LAF-FLA
Produkt technische Zeichnung alle Modelle LAF-FLA
Produkt technische Zeichnung BALANCE DQF DQF
Produkt technische Zeichnung BALANCE DQF DQF
Produkt technische Zeichnung BALANCE DQL DQL
Produkt technische Zeichnung BALANCE DQL DQL

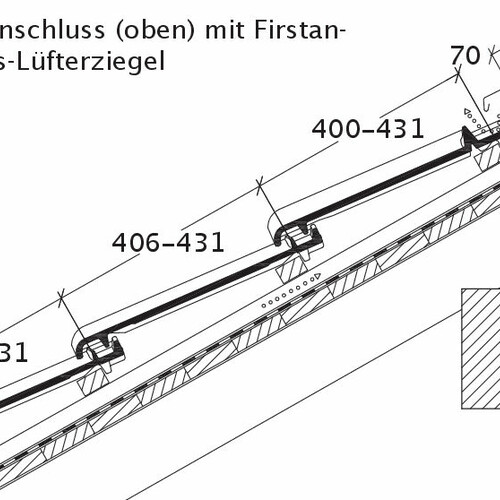

Produkt technische Zeichnung BALANCE Knickziegel KNZ
Produkt technische Zeichnung BALANCE Knickziegel KNZ
Produkt technische Zeichnung BALANCE Mansardziegel MAZ
Produkt technische Zeichnung BALANCE Mansardziegel MAZ
Produkt technische Zeichnung BALANCE OBL OBL
Produkt technische Zeichnung BALANCE OBL OBL
Produkt technische Zeichnung BALANCE OBR OBR
Produkt technische Zeichnung BALANCE OBR OBR
Produkt technische Zeichnung BALANCE OG links mit Ortgangblech und Doppelwulst ODL
Produkt technische Zeichnung BALANCE OG links mit Ortgangblech und Doppelwulst ODL
Produkt technische Zeichnung BALANCE OG rechts mit Ortgangblech und Flächenziegel OFR
Produkt technische Zeichnung BALANCE OG rechts mit Ortgangblech und Flächenziegel OFR
Produkt technische Zeichnung BALANCE PDA PDA
Produkt technische Zeichnung BALANCE PDA PDA
Produkt technische Zeichnung BALANCE WMF WMF
Produkt technische Zeichnung BALANCE WMF WMF

Einsatzbereiche

Zusatzmaßnahme nach SIA-Norm und CREATON Herstellerangabe
18 °Regeldachneigung CREATON CH in Kombination mit Zusatzmaßnahmen nach Herstellerangaben

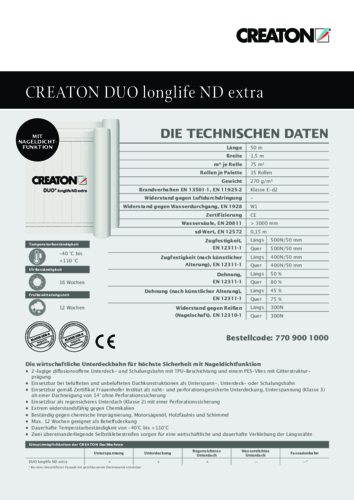

≥18 °Ausführung eines Unterdaches für normale Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥16 °Ausführung eines Unterdaches für erhöhte Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥14 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach SIA-Norm, mögliche CREATON Produkte: QUATTRO longlife extra
≥10 °Ausführung eines Unterdaches für außerordentliche Beanspruchung nach CREATON Herstellervorgaben, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Für die Ausführung von Dacharbeiten gelten aktuelle nationale Regelwerke und Normen. Diese sind je nach Land zu unterscheiden (z.B. ZVDH Regelwerk, ÖNORMEN) und bei der Ausführung zu beachten. Ergänzend hierzu bildet CREATON spezifische Angaben zur Ausführung des Unterdaches ab, die als Herstellerangaben ebenfalls Gültigkeit besitzen. Diese finden Sie in unserem Dachplaner oder unter www.creaton.de / www.creaton.at.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF9590908080807575757575
PF 2.5 Stück/lfmFLA9595908070605045302520
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF9590907575757065606060
PF 2.5 Stück/lfmFLA1051051009080706055403530
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF9085857070656055505045
PF 2.5 Stück/lfmFLA11511511010090857570605560

Referenzen

Zubehörsortiment

BAL Längshalber

BAL Längshalber

BAL Ortgangziegel rechts

BAL Ortgangziegel rechts

BAL Ortgangziegel links

BAL Ortgangziegel links

BAL 'Doppelwulstziegel

BAL 'Doppelwulstziegel

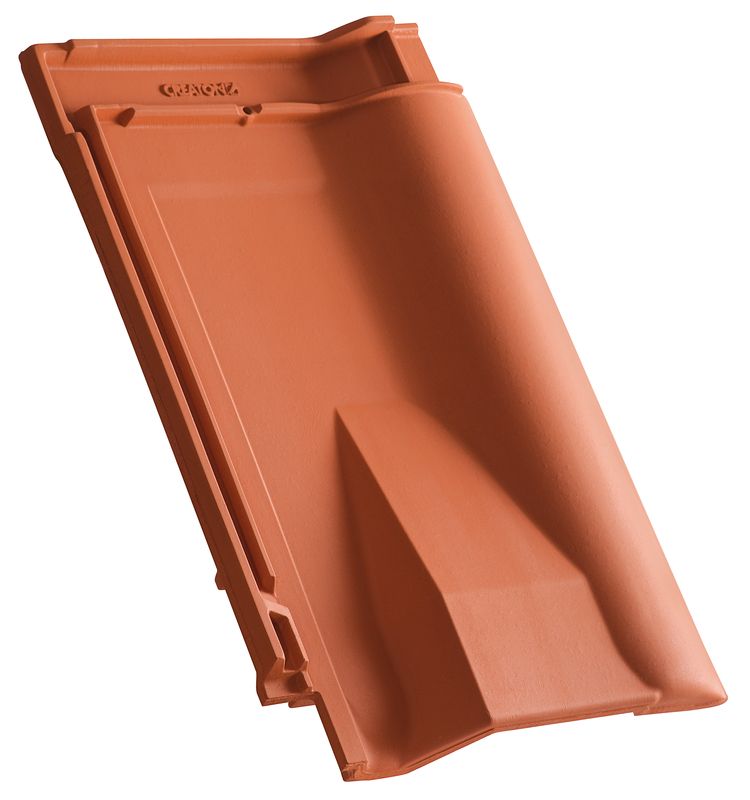

BAL Lüfterziegel

BAL Lüfterziegel

BAL Firstanschluss-Lüfterziegel

BAL Firstanschluss-Lüfterziegel

BAL Firstanschluss-Lüfter-Ortgangziegel rechts

BAL Firstanschluss-Lüfter-Ortgangziegel rechts

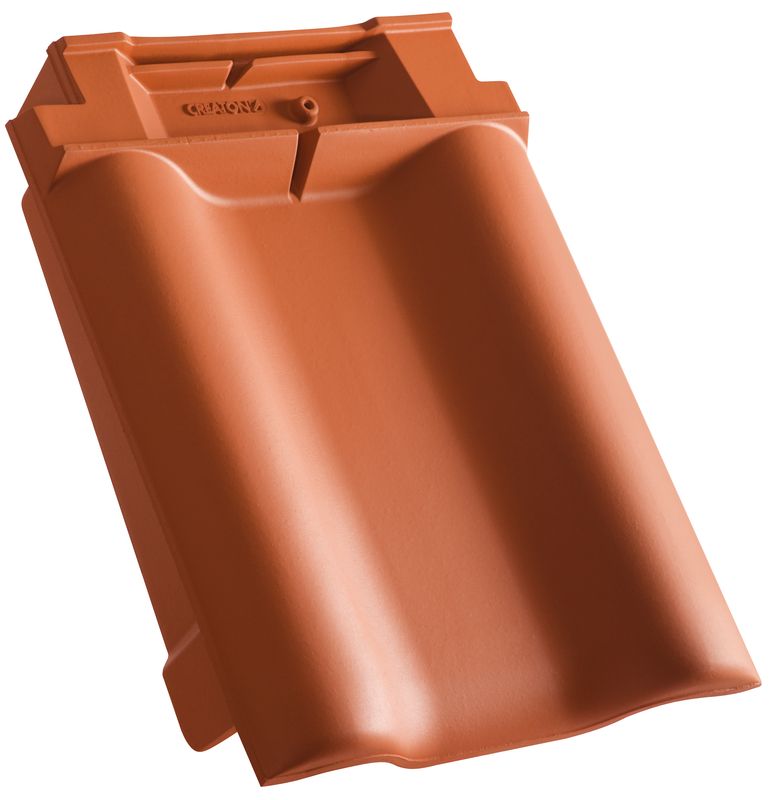

BAL Firstanschluss-Lüfter-Ortgangziegel links

BAL Firstanschluss-Lüfter-Ortgangziegel links

BAL Firstanschluss-Lüfter-Doppelwulstziegel

BAL Firstanschluss-Lüfter-Doppelwulstziegel

BAL Pultziegel garniert standard

BAL Pultziegel garniert standard

BAL Pult-Ortgangziegel garniert standard rechts

BAL Pult-Ortgangziegel garniert standard rechts

BAL Pult-Ortgangziegel garniert standard links

BAL Pult-Ortgangziegel garniert standard links

BAL Pult-Längshalber garniert standard

BAL Pult-Längshalber garniert standard

BAL Pultziegel garniert Sondermaß

BAL Pultziegel garniert Sondermaß

BAL Pult-Ortgangziegel garniert Sondermaß rechts

BAL Pult-Ortgangziegel garniert Sondermaß rechts

BAL Pult-Ortgangziegel garniert Sondermaß links

BAL Pult-Ortgangziegel garniert Sondermaß links

BAL Mansard-/Knickziegel garniert Sondermaß

BAL Mansard-/Knickziegel garniert Sondermaß

BAL Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

BAL Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

BAL Mansard-/Knick-Ortgangziegel garniert Sondermaß links

BAL Mansard-/Knick-Ortgangziegel garniert Sondermaß links

Sortiment für Dachentlüftungen und - durchdringungen

BAL SIGNUM keramisches Dunstrohr DN 100 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter mit flexiblem Schlauch

BAL SIGNUM keramisches Dunstrohr DN 100 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter mit flexiblem Schlauch

BAL SIGNUM keramisches Dunstrohr DN 125 mm abnehmbarem Deckel Haube inkl. Unterdachanschlussadapter mit flexiblem Schlauch

BAL SIGNUM keramisches Dunstrohr DN 125 mm abnehmbarem Deckel Haube inkl. Unterdachanschlussadapter mit flexiblem Schlauch

BAL SIGNUM keramischer Wrasenlüfter DN 150/160 mm inkl. Unterdachanschlussadapter

BAL SIGNUM keramischer Wrasenlüfter DN 150/160 mm inkl. Unterdachanschlussadapter

BAL SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

BAL SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

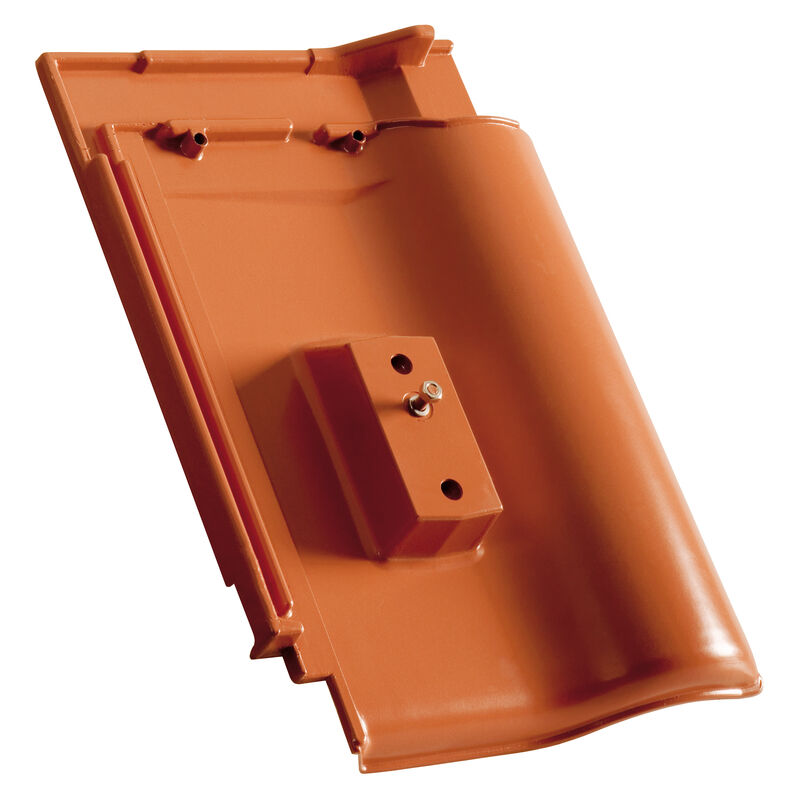

BAL Antennendurchgang

BAL Antennendurchgang

BAL Solar-Durchgangziegel

BAL Solar-Durchgangziegel

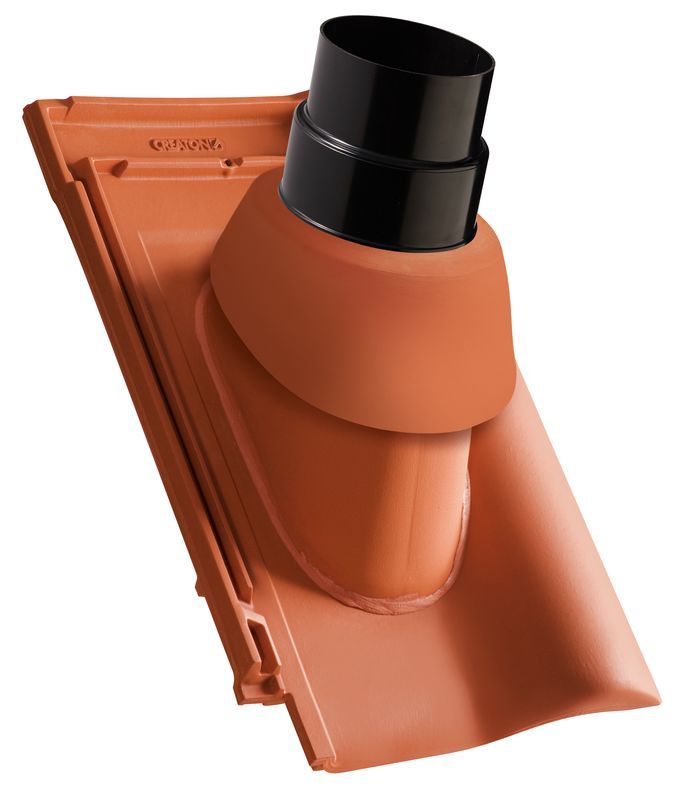

BAL Thermen-Abgasrohrdurchführung NW 110
